Подключение семисегментного индикатора к микросхеме CD4026BE
Сначала поговорим о семисегментных индикаторах.
Семисегментные индикаторы нужны для индикации (логично, не правда ли?). Индикаторы могут выводить символы. Сам индикатор состоит из светодиодов, которые засвечивают свой сигмент. И поэтому, напряжение питания такого индикатора чаще всего составляет 3 Вольта, а ток 20 миллиАмпер (= 0,02 Ампера). При питании индикатора от напряжения выше 3 Вольт, нужно расчитывать резистор для индикатора, чтобы индикатор не сгорел. Немного о резисторах можно узнать здесь (не реклама) - https://pikabu.ru/story/rezistoryi_6843041?viev=amp . Это мой пост, если что.
А вот уже мой индикатор :) на микросхему не обращаем внимания

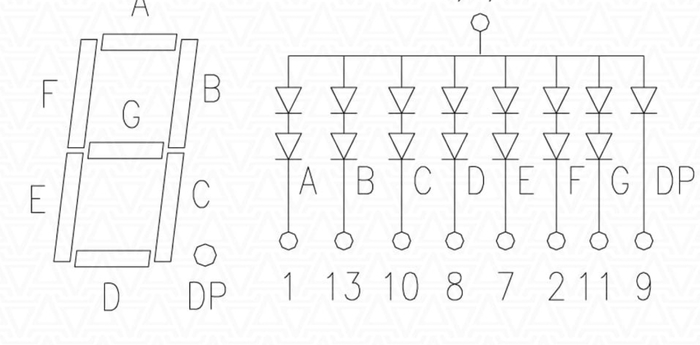

У семисегментного индикатора есть 8 выводов (выводы 1, 2, 4, 5, 6, 7, 9, 10.), засвечивающих свой сегмент. И еще 2 вывода - это катоды (выводы 3, 8). Отсчет выводов индикатора начинается с левого нижнего угла (вывод 1) и идет против часовой стрелки. Забыл сказать, что есть индикаторы с общим катодом и с общим анодом. Мы будем использовать с общим катодом. Семисегментные индикаторы бывают разных цветов. Бывают одноразрядные (могут выводить только один символ) и многоразрядные, то есть с возможностью вывода нескольких символов. У каждого сегмента есть свое буквенное обозначение.
Теперь поговорим о микросхеме CD4026BE. Эта микрохема - счетчик. Имеет 16 выводов.
Отсчет выводов нужно осуществлять от ямки на корпусе. Ставим микроконтроллер в плату. Ищем впадину на корпусе. Слева от впадины будет первая ножка.
Подачей на 1 ножку микросхемы сигнала высокого уровня происходит переключение счетчика на одну единицу.
Начнем собирать схему! На буду фоткать каждые 3 сделанные шага.

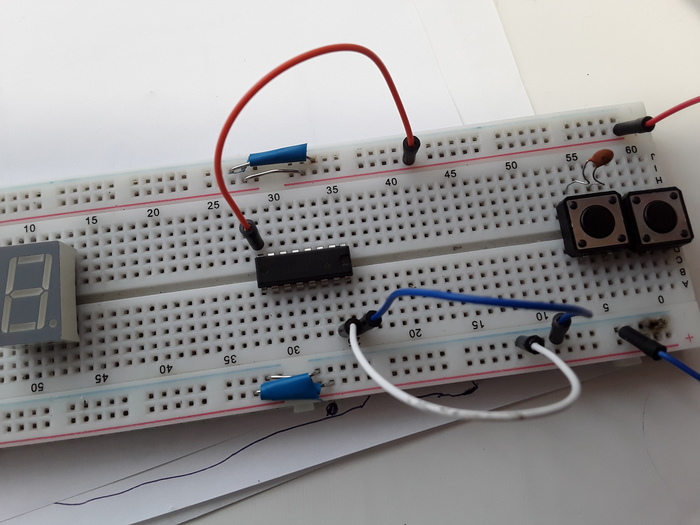

Подключаем плюс питания к 16 - ой ножке микросхемы, минус питания подключаем к 8 - ой ножке. Минус питания также подключаем к 15 - ой ножке.

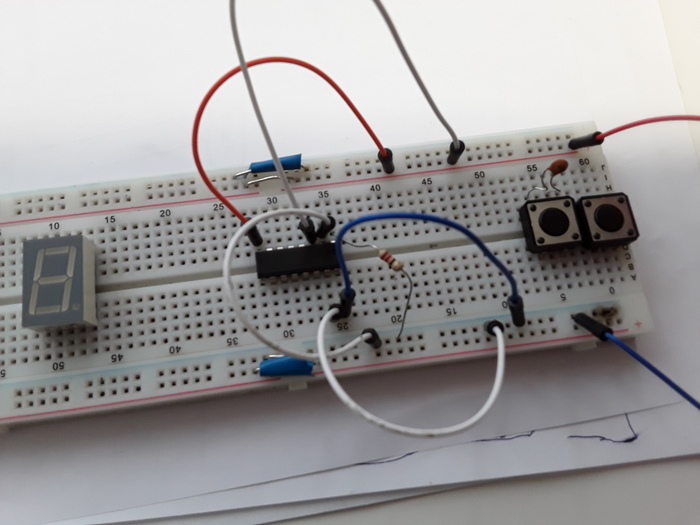

Подключаем плюс к третьему и второму выводам. Подключаем резистор от минуса питания
100 - 1000 Ом к первому выводу.

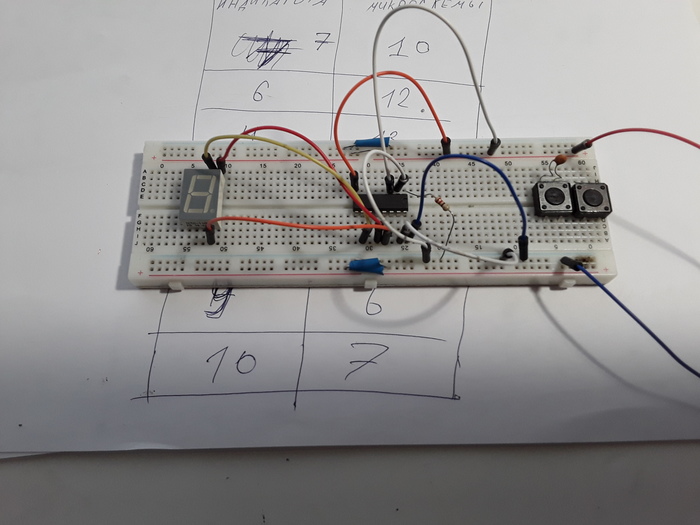

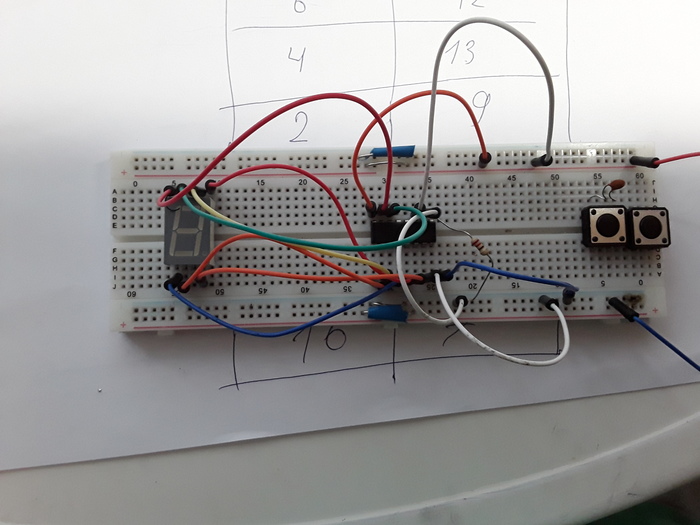

Берем одноразрядный семисегментный индикатор. Подключаем его по схеме:
О питании:
Питание микросхемы составляет от 3 до 15 Вольт. Я подключил питание 5 вольт. При этом резисторы можно и не использовать. Подключаем плюс питания через кнопку к первой ножке микросхемы.

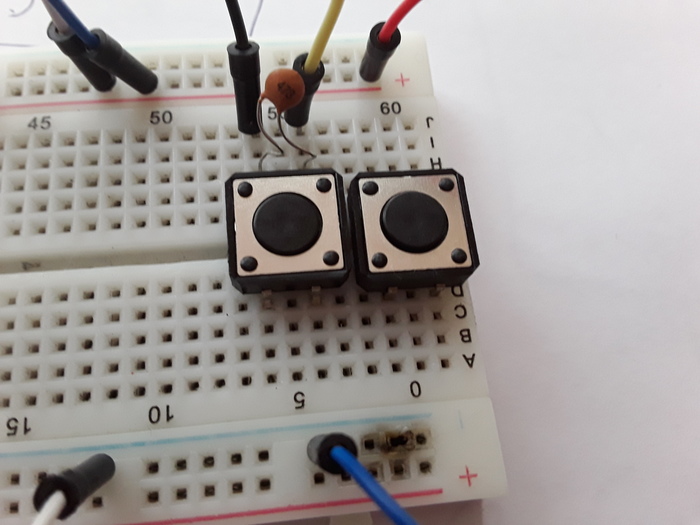

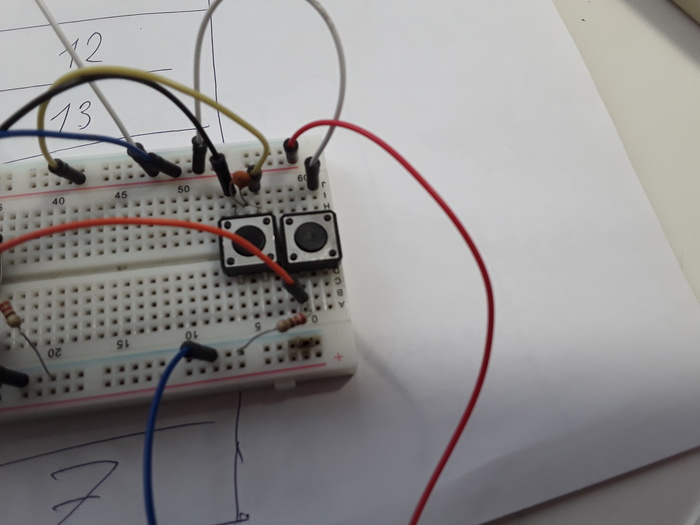

К кнопке подключаем конденсатор (до 1 - го мкФ). Можно подключать питание и смотреть на результат :) . Можно использовать 15 - тый вывод микросхемы для сброса счетчика. Подключаем резистор 2 кОм от минуса питания к кнопке. От этого же резистора тянем провод к 15 - тому выводу микросхемы. Кнопку подключаем к плюсу питания
Работа счетчика:
Можнр добавить еще один индикатор и микросхему. Для этого берем второй счетчик 4026 ставим его в плату, подключаем его так как и первую микросхему (конечно же с семисегментным индикатором). Только подключаем без резистора от первой ножки и кнопки переключения счетчика. Тянем провод от второй микросхемы к пятому выводу второй микросхемы. Объеденяем пятнадцатые выводы всех микртсхем и подключаем к кнопке сброса.
ВСЕ! у нас получился счетчик до 99! Можно подключить еще счетчиков. Только одной платы для этого точно не хватит ;)!
