Насмотрелся я как-то в интернетах на счастливых людей, у которых есть на даче красивые мангалы/барбекюшницы, а особенно помпейские печи. Сначала просто смотрел, потом завидовал, потом очень завидовал, а потом подумал: "А чем я хуже?". В общем решил замутить себе тоже "помпейку". Прикинул уровень своего скилла каменщика и сразу отмёл вариант с купольным сводом, ибо не вывезу. Либо кирпичи пилить и подгонять замучаешься, либо швы придётся делать толщиной в палец. В итоге пришёл к конструкции "односвода". Типа такой:
Не знаю, считается ли такая печь канонично "помпейской", но мне как-то и до лампочки. Чтобы ещё уменьшить количество раствора между кирпичами (чтобы облегчить себе работу) решил взять клиновой кирпич, который удачно складывается в арку из 18 штук.
По размерам свода меня всё устраивало и выяснив цены на этот вид кирпича (кстати ~45 рублей за штуку), было решено делать из него. Кирпич шамотный, держит температуру до 1350° что как бы с огромным запасом, если ты не строишь кузнечный горн. Кто-то скажет что можно было взять обычный силикатный кирпич и нехило сэкономить, но я побоялся, потому что на каком-то сайте прочитал что уже при 300° он становится хрупким, а температуры в печи планировались нехилые.
Для начала решил накидать модельку в SketchUp. Посчитал что три кирпича в длину будет вполне достаточно.
Хотел ещё "продуть" её в Solidworks, но в 3D-моделирование я умею ещё хуже, чем в кирпичи. Да и, забегая вперёд, скажу что тянет печка как надо, прогревается довольно быстро и равномерно, тепло держит долго, так что и без рассчета мат.части вышло неплохо.

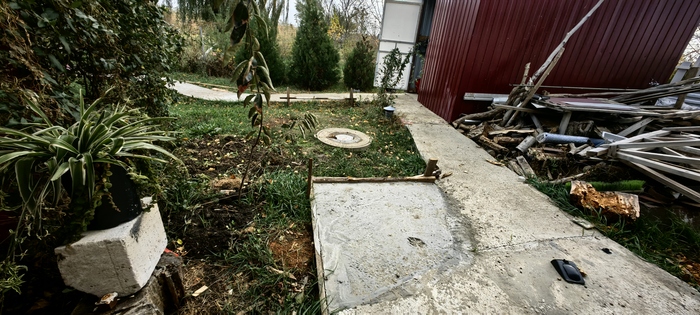

С самого начала фото не осталось, поэтому просто расскажу что делал. Разметил небольшой котлован под фундамент, снял грунт на штык лопаты, забил щебнем и залил плиту.
Основание сложил из газобетонных блоков.

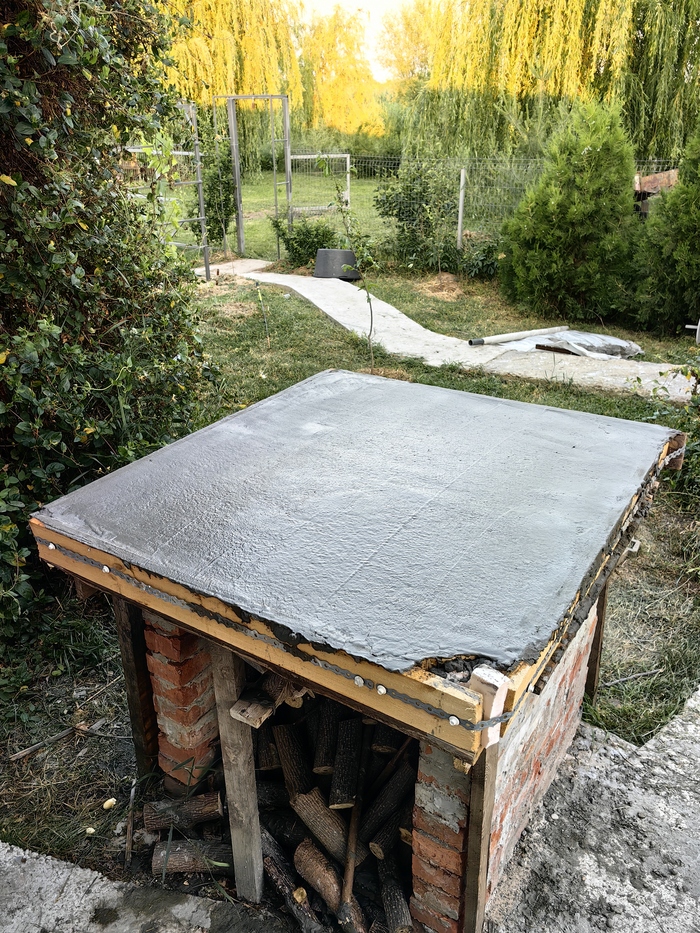

Выставил опалубку, сделал армирование из десятого прутка и уголков. Потом залил "арки" и "стол".
После того как бетон набрал прочность, снял опалубку, оштукатурил основание. По сырой штукатурке обычной щепкой нанес рельф типа под камень. Покрасил.

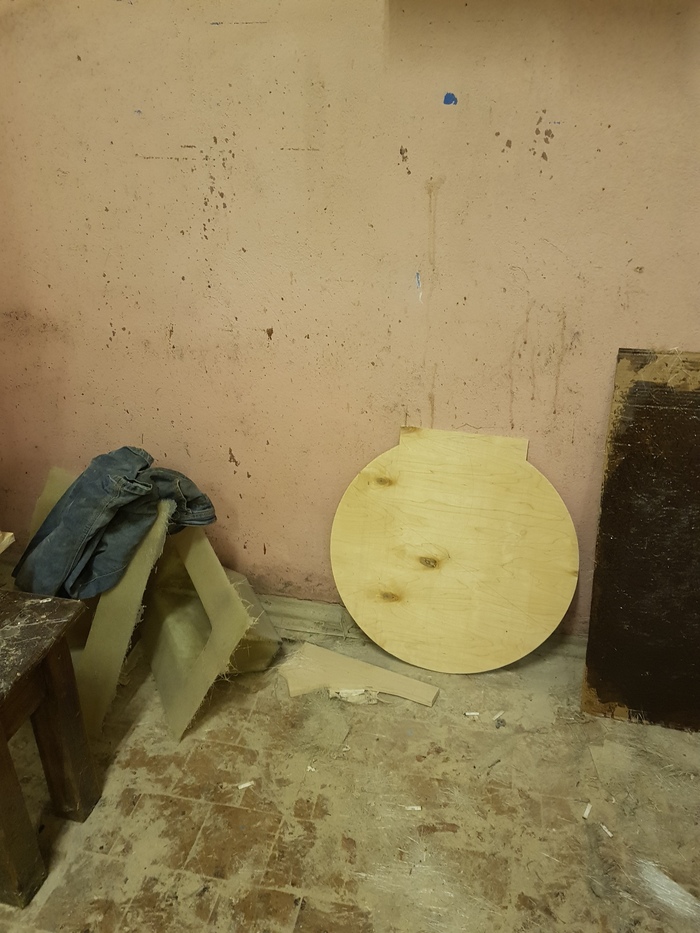

Дальше заказал кирпич. В общей сложности получилось 100 штук и два мешка шамотной смеси для кладки. Под тоже выложил из кирпича. Есть большие плиты 460х230, но их я решил не брать, хотя по цене получалось почти так же. Хрупкие они, а дороги у нас не очень, побоялся что при перевозке треснут. Чтобы выложить арку напилил шаблонов из фанеры. Замесил раствор, замочил кирпичи и понеслось.
Одно я не учёл при рассчете размеров шаблонов - толщину шва между кирпичами. И в итоге наверху у печки вырос незапланированный "горб", ну или "конёк".
Сначала было думал оставить так. Типа "не баг, а фича". Но такая конструкция получилась, мягко говоря, не самой устойчивой, плюс накосячил при просушке. И итог немного предсказуем.
Пришлось принять этот опыт и всё переделать. Со второй попытки получилось как надо, но фотки было некогда делать. Выстроил заднюю стенку, а спереди сложил "устье".
Для установки дымохода решил сделать закладную из толстостенной трубы, а на неё уже надевать обычную из оцинковки.
Проблема в том, что закладная вышла довольно тяжелой. Чтобы закрепить её придумал такую систему. С одной стороны из обычных болтов приварил два "пальца", которыми труба ляжет на свод.
А с другой стороны в кирпиче сделал проточку.
Закладная легла очень ровно и устойчиво. Вокруг всё замазал той же кладочной смесью. Переживал что она даст усадку, появятся трещины и в этом месте будет дымить, но пока всё хорошо.
Сверху надел трубу 150 мм.
Не удержался, развёл первый огонь. Печь к тому моменту уже просохла, но всё равно прогревать решил постепенно. Сначала щепки, на следующий день уже дрова посерьёзнее. От вида огня плящущего в печи разыгрался аппетит. Сбегал за сковородой и в курятник за яйцами. Забабахал яичницу.

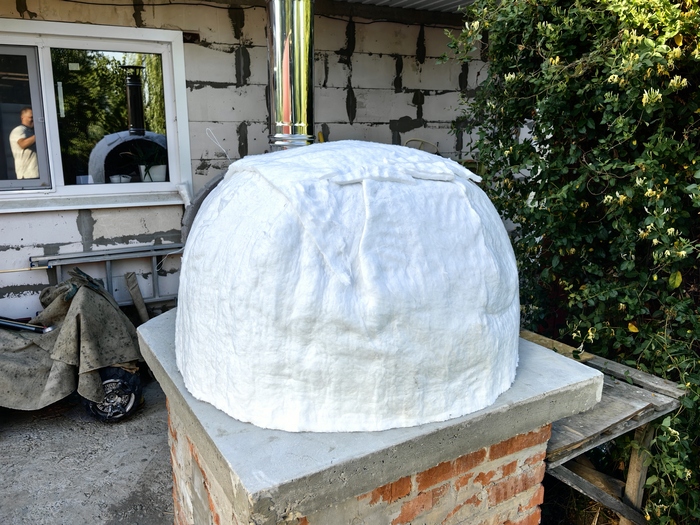

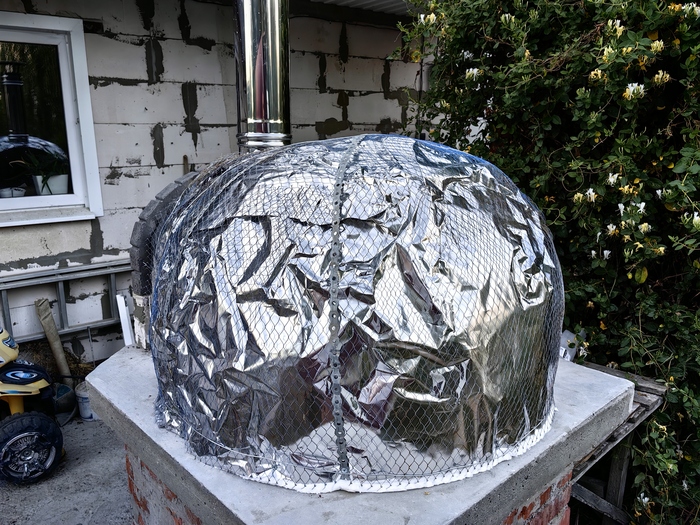

Дальше было утепление. Сначала завернул её в "экран" из фольги 300 мкм для саун. Потом положил утеплитель из каменной ваты. Притянул сеткой ЦПВС 20х20 под штукатурку.

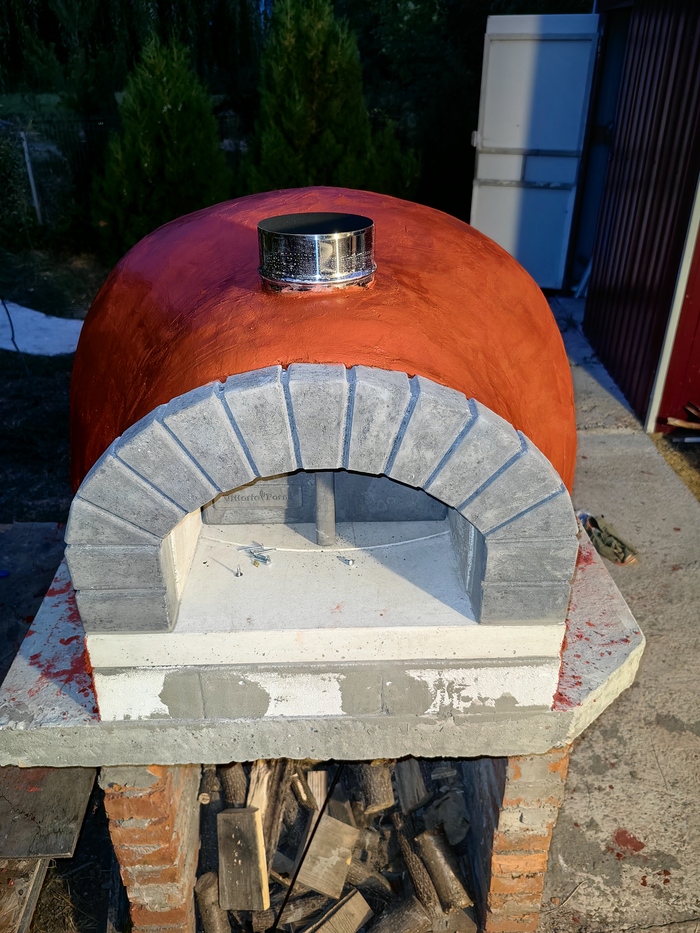

Оштукатурил в два слоя и покрасил.
В планах ещё оформить рабочую зону сбоку плиткой-мозайкой, сделать нормальную заслонку (эта временная, сделана на скорую руку из фанеры и оклеенная фольгой) ну и всякие мелочи.
Готовим в печке в основном по праздникам или после рабочего дня, когда ужинаем на веранде, потому что она не для пропитания, а для души. Каша в горшочке, мясо с картошкой и прочие супы получаются просто ум отъешь! Шашлык тоже готовим, но важно не ставить шампуры сразу, а следить когда температура будет в районе 220-260°, иначе будешь кушать угли. Хлеб еще не пробовал выпекать, но тоже в планах. Вот такая получилась печка. Радует и глаза и желудок, но больше всего - самомнение. =)
По затратам вышло примерно так:
- Цемент М400 два мешка ~500 руб.
- Блоки газобетонные 22 шт. ~2100 руб.
- Клей для блоков ~150 руб.
- Штукатурка цементная два мешка ~300 руб.
- Кирпич шамотный 100 шт. ~4500 руб.
- Смесь для кладки печей два мешка ~500 руб.
- Труба дымохода ~400 руб.
- Утеплитель 3 листа 800х600 оставался от стройки
- Фольгу бесплатно взял у соседа
- Арматура нашлась в хозяйстве
- Песок, щебень не считаю
- Мелочи типа саморезов и ЦПВС ~1000 руб.
Строил сам, неспеша и без опыта, растянул на всё лето, но результатом доволен. Спасибо что прочитали, если возникнут вопросы постараюсь ответить в комментариях.
