В один прекрасный день, звонит знакомый и говорит - взял Iphone 5S, дешево и сердито, все работает. НО! Как же без него, есть один трабл, когда телефон стоит на зарядке, взять трубку невозможно, да и вообще тупо не реагирует на тач, либо делает не то что нужно. Сколько раз я зарекался не ремонтировать телефоны, я только их прошить могу. Но тут то ведь знакомый, хороший! Ну вези, чеж поделать.

Привез. Осмотрел я беглым взглядом, вскрывали - черти! Шлицы сорваны!

Ну, зная как наши сервисные центры ремонтируют технику Apple, я приготовился к самому ужасному!

А дальше вскрытие!

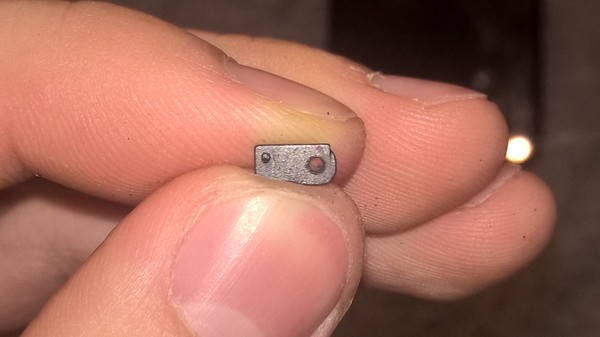

Один винт выкрутился легко, а вот на втором провернули резьбу, ну я то хитро... мастер!

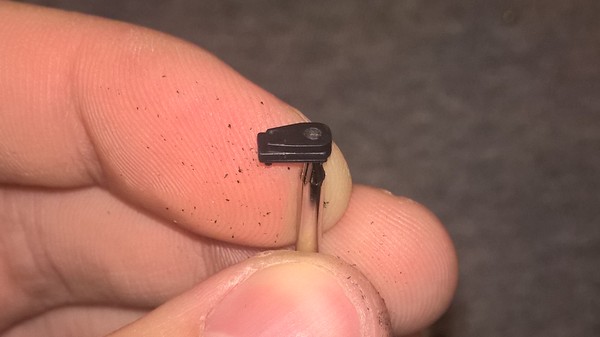

Кто то магнитит винты, ну а я по старинке приклеил на суперклей отвертку(донорская)

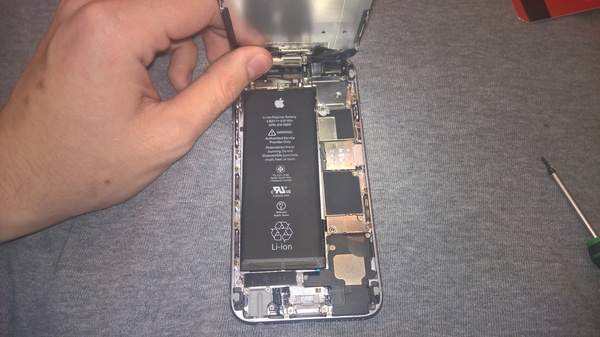

вскрываем(сразу скажу фотал на тапок, который опсикала кошка)

В этом месте я хотел перекреститься, ибо ожидал увидеть месиво.

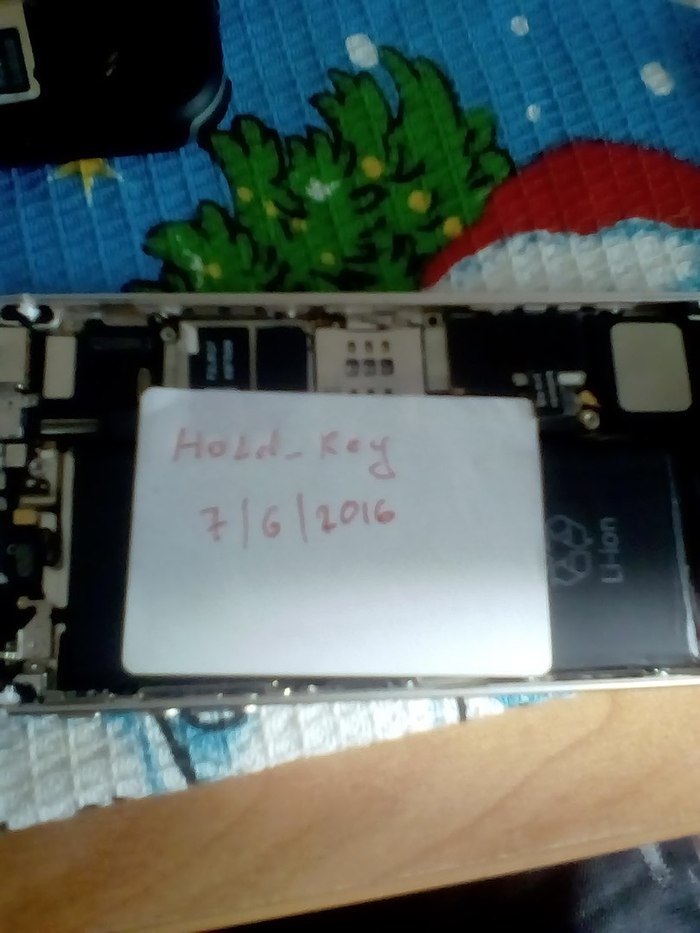

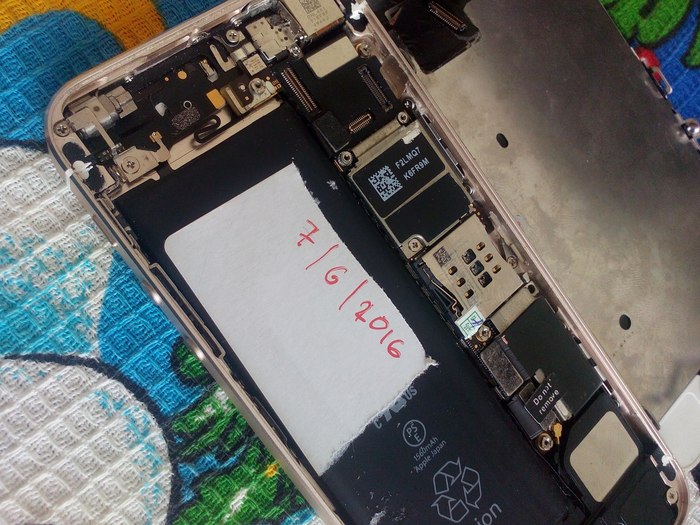

И тут на тебе, привееет) наклейка рукописная, с холдкей)))))))

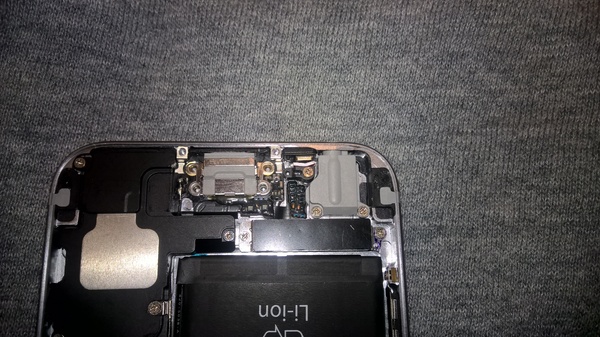

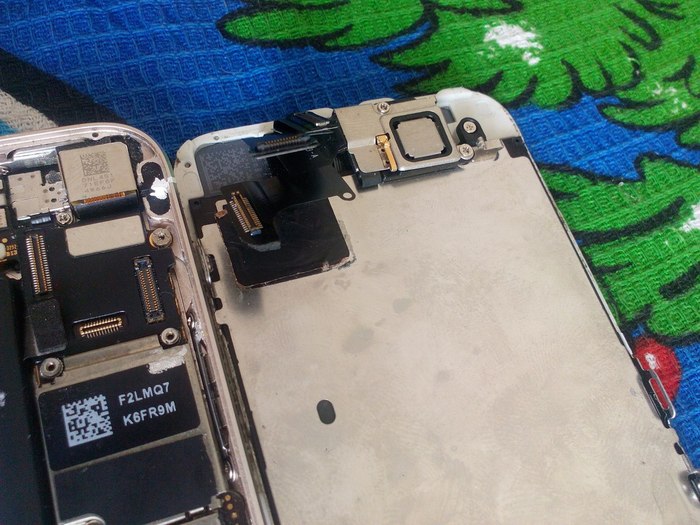

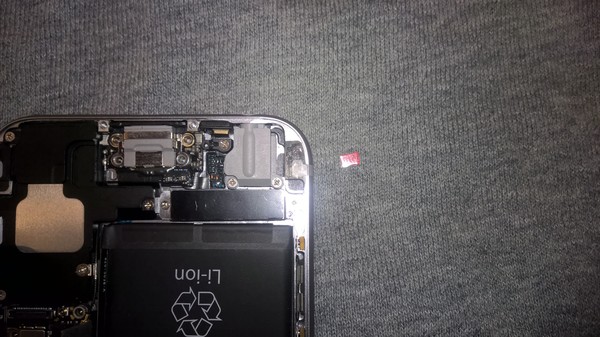

Дальше я решил прикинуть, а че вскрывали то, че лазили та... А вооооот же, экран меняли, нет защитных экранов. Спасибо хоть экран поставили не китай(похоже на оригинал, донор, но оригинал) У нас почему то в сервисах, не любят назад возвращать защитные экраны, толи они не могут винты обратно в том же порядке прикрутить, то ли они магнитными отвертками разбирают телефоны.

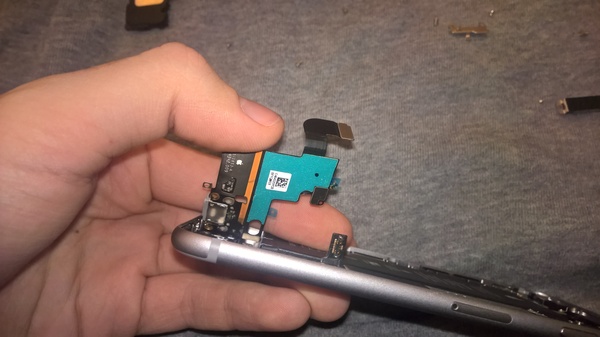

Ну а дальше, я скрутил еще несколько экранов, меня в основном интересовал шлейф по которому соединяется разъем питания и материнка. Ну я оказался прав, он то мне и нужен.

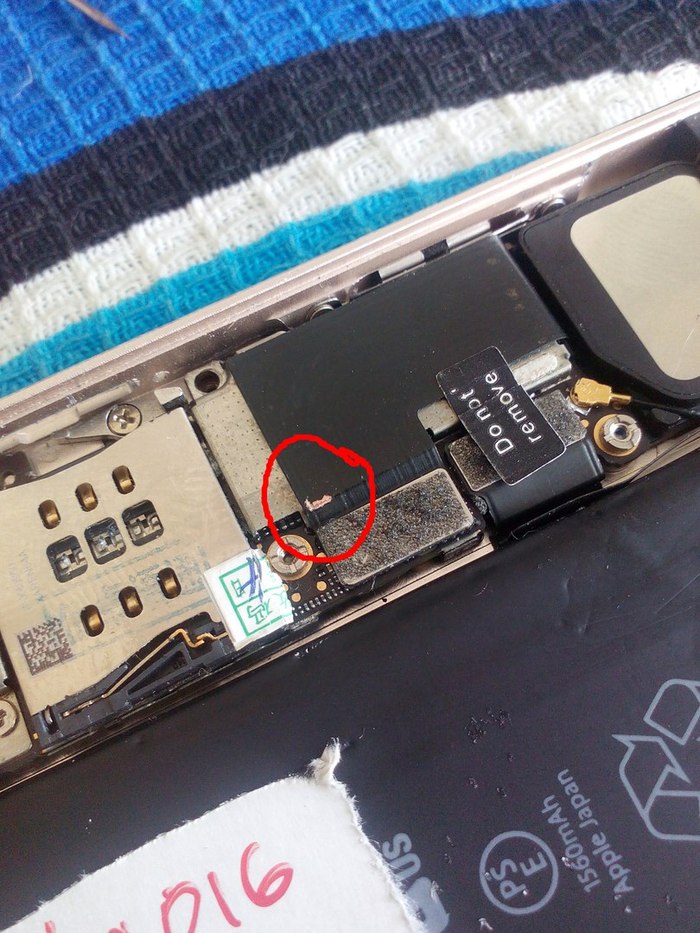

Там оказывается кто то криворукий, протер шлейф и он походу коротил на кузов экран, отсюда такие глюки.

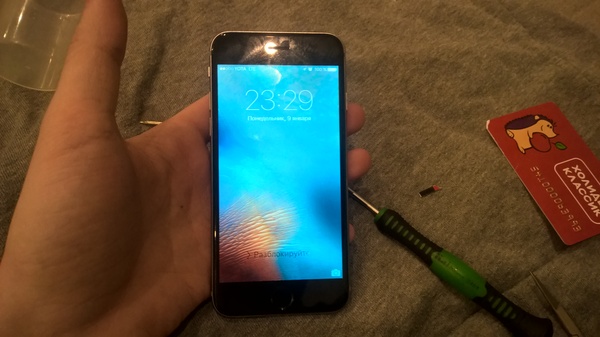

Честно сказать, ну нет у меня спец там чего то, что было под рукой, тем и заделал. А оказался у меня только лак для ногтей(даже черный). Взял булавочку, аккуратненько нанес на поврежденный участок, тоненьким слоем раскатал и посушил феном, минут 10-15 подождал пока просохнет, остынет. Ну и собрал на место. Протестировал, все норм, работает!) Клиент счастлив и доволен, но я дал совет сбагрить телефон и купить с магазина.

Пы.Сы кидайтесь камнями!)

25 января 2015 года в нашем городе проводился Хакатон. Там, буквально на коленках, была собрана эта игра. Точнее, она должна была ею стать. Найдена случайно в завале папок.

История повествует о человеке, который пытается выжить после кораблекрушения. Жанр - point-and-click.

Это порт, который заселили чайки. Кроме них здесь никого нет. Мистика(лень). Одна из них крадет билет главного героя. Наша задача - сбить чайку (пока защитники животных не видят) камнем и получить обратно свой билет.

К сожалению, все закончилось на этом маленьком квесте)

БМ ругался на фото полуголых женщин)

Пост навеян спором в комментариях к этому посту pikabu.ru/story/vyityagivaem_dannyie_s_ubitogo_v_khlam_sony_xperia_tablet_z_4852098

Будем восстанавливать данные при помощи говна и палок.. ой. То есть картридера и немного провода. Даем волю фантазии. Итак, откопал в хламе плату какого-то планшета. Вроде Мегафон Логин 2.

Плата не живая, поэтому смело дергаем с нее  EMMC (память). Это оказалась память SanDisk. Ну что ж. Не самая капризная.

Отдельно хочется рассказать про EMMC. Что это вообще такое? Это микросхема, включающая в себя  NAND память + контроллер который общается с внешним миром по протоколу стандарта JEDEC. И все это в одном корпусе. Иногда в этот корпус производителя заталкивают еще и ОЗУ. В нашем случае это SDIN7DP2-4G 4 гигабайта памяти без ОЗУ. Отлично.

Тут стоит вспомнить, что по стандарту JEDEC работают еще MicroSD карточки. Отличная идея. Нашел в загашнике старый 3G модем со встроенным картридером.

Разбираем

Отпаиваем разъем MicroSd

Находим распиновку MicroSD карточки.(Не забываем отзеркалить, так как это распиновка карточки, а нам надо картридера). Как видим она использует 4 линии DATA. Отлично. Скорость будет высокой.

Находим в интернете распиновку EMMC. Вообще стоит заметить, что EMMC могут работать в 3 режимах: 1 bit, 4 bit, 8 bit. Данные режимы обусловлены количеством используемых линий данных. Мы помним что в MicroSD их 4.

Подпаиваем  лакированные проводки к интересующим нас точкам. Dat0-Dat3, CMD, CLK, GND(VSS),  VCC (VDD), VCCQ (VDDQ).  (При этом опять же не забываем отзеркалить распиновку). В микроскопе наблюдаем следующую картину.

Теперь оставшийся конец проводков припаиваем на стороне картридера и получаем следующего монстра.

На этом аппаратная составляющая закончена. Переходим к программной.

Тут следует немного погрузиться в теорию.

EMMC  память имеет 4 хардварных раздела - UserArea, Boot1, Boot2, RPMB. UserArea из них самый большой. В нем находится основная прошивка аппарата и данные пользователя.

Внутри раздела UserArea данные лежат не вперемешку. Их расположение подчиняется определенной структуре. Это так называемые программные разделы. Они могут быть в формате MBR, GPT или другом.  Тут многое зависит от процессора который используется в аппарате. Конкретно в нашем случае стоит Qualcomm, поэтому ясно что тут MBR и трудностей никаких возникнуть не должно.

Вообще для извлечения информации с данного носителя есть 3 варианта действий:

1). Мы можем снять образ всей памяти и потом с ним работать. Разбирать на разделы и в последствии работать уже с разделами. Для снятия полного бекапа отлично подходит HDDRAWCopy.

Как видно на скрине, скорость чтения весьма и весьма приличная. Еще бы!! 4 линии данных.

Полный бекап (примерно 4 гигайбата) вычитался за 11 минут.

Этот способ хорошо подходит для оценки скорости чтения, но слишком долог для извлечения данных. Поэтому есть другой вариант

2). Мы можем считать с носителя список разделов и, основываясь на нем, вычитать только нужные нам разделы. С этим отлично справляется eMMC RAW tool. После вычитывания разделов их придется обработать, чтобы извлечь данные

И наконец мой самый любимый

3) Работа с разделами носителя напрямую. С этим отлично справляется мой любимчик - LiinuxReader. К тому же он хорошо ладит с MBR, поэтому при запуске мы сразу же видим все разделы на EMMC и можем работать с ними как с обычными дисками.

К сожалению, на данном аппарате не оказалось фоток (((

Поэтому я ограничился лишь сохранением базы контактов

На этом все.

Мы смогли сохранить важные данные с мертвого аппарата без дорогостоящего оборудования, затратив всего ~ 500р.

А где же мораль спросите ВЫ? А мораль такова - не оборудование делает из человека мастера. Оно лишь помогает...

Спасибо за внимание.

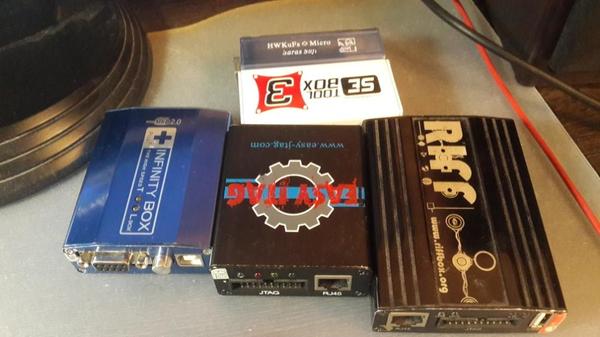

P.S. Все это время программаторы лежали в стороне и с недоумением смотрели на этот бедлам.
