Вытягиваем данные с помощью картридера и провода 0,1мм.

Пост навеян спором в комментариях к этому посту pikabu.ru/story/vyityagivaem_dannyie_s_ubitogo_v_khlam_sony_xperia_tablet_z_4852098


Будем восстанавливать данные при помощи говна и палок.. ой. То есть картридера и немного провода. Даем волю фантазии. Итак, откопал в хламе плату какого-то планшета. Вроде Мегафон Логин 2.

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

Плата не живая, поэтому смело дергаем с нее  EMMC (память). Это оказалась память SanDisk. Ну что ж. Не самая капризная.

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

Отдельно хочется рассказать про EMMC. Что это вообще такое? Это микросхема, включающая в себя  NAND память + контроллер который общается с внешним миром по протоколу стандарта JEDEC. И все это в одном корпусе. Иногда в этот корпус производителя заталкивают еще и ОЗУ. В нашем случае это SDIN7DP2-4G 4 гигабайта памяти без ОЗУ. Отлично.

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

Тут стоит вспомнить, что по стандарту JEDEC работают еще MicroSD карточки. Отличная идея. Нашел в загашнике старый 3G модем со встроенным картридером.

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

Разбираем

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

Отпаиваем разъем MicroSd

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

Находим распиновку MicroSD карточки.(Не забываем отзеркалить, так как это распиновка карточки, а нам надо картридера). Как видим она использует 4 линии DATA. Отлично. Скорость будет высокой.

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

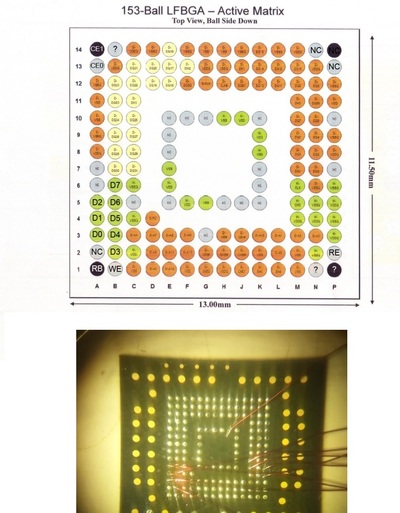

Находим в интернете распиновку EMMC. Вообще стоит заметить, что EMMC могут работать в 3 режимах: 1 bit, 4 bit, 8 bit. Данные режимы обусловлены количеством используемых линий данных. Мы помним что в MicroSD их 4.

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

Подпаиваем  лакированные проводки к интересующим нас точкам. Dat0-Dat3, CMD, CLK, GND(VSS),  VCC (VDD), VCCQ (VDDQ).  (При этом опять же не забываем отзеркалить распиновку). В микроскопе наблюдаем следующую картину.

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

Теперь оставшийся конец проводков припаиваем на стороне картридера и получаем следующего монстра.

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

На этом аппаратная составляющая закончена. Переходим к программной.


Тут следует немного погрузиться в теорию.

EMMC  память имеет 4 хардварных раздела - UserArea, Boot1, Boot2, RPMB. UserArea из них самый большой. В нем находится основная прошивка аппарата и данные пользователя.

Внутри раздела UserArea данные лежат не вперемешку. Их расположение подчиняется определенной структуре. Это так называемые программные разделы. Они могут быть в формате MBR, GPT или другом.  Тут многое зависит от процессора который используется в аппарате. Конкретно в нашем случае стоит Qualcomm, поэтому ясно что тут MBR и трудностей никаких возникнуть не должно.


Вообще для извлечения информации с данного носителя есть 3 варианта действий:


1). Мы можем снять образ всей памяти и потом с ним работать. Разбирать на разделы и в последствии работать уже с разделами. Для снятия полного бекапа отлично подходит HDDRAWCopy.

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

Как видно на скрине, скорость чтения весьма и весьма приличная. Еще бы!! 4 линии данных.

Полный бекап (примерно 4 гигайбата) вычитался за 11 минут.

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

Этот способ хорошо подходит для оценки скорости чтения, но слишком долог для извлечения данных. Поэтому есть другой вариант


2). Мы можем считать с носителя список разделов и, основываясь на нем, вычитать только нужные нам разделы. С этим отлично справляется eMMC RAW tool. После вычитывания разделов их придется обработать, чтобы извлечь данные

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

И наконец мой самый любимый


3) Работа с разделами носителя напрямую. С этим отлично справляется мой любимчик - LiinuxReader. К тому же он хорошо ладит с MBR, поэтому при запуске мы сразу же видим все разделы на EMMC и можем работать с ними как с обычными дисками.

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

К сожалению, на данном аппарате не оказалось фоток (((

Поэтому я ограничился лишь сохранением базы контактов

Вытягиваем данные с помощью картридера и провода 0,1мм. Ремонт техники, Emmc, На коленке, Без программаторов, Восстановление данных, Длиннопост

На этом все.


Мы смогли сохранить важные данные с мертвого аппарата без дорогостоящего оборудования, затратив всего ~ 500р.

А где же мораль спросите ВЫ? А мораль такова - не оборудование делает из человека мастера. Оно лишь помогает...


Спасибо за внимание.


P.S. Все это время программаторы лежали в стороне и с недоумением смотрели на этот бедлам.
