Выполнен монтаж всех систем ОВК дома, площадью 110кв.м, предназначенного для проживания семьи из 3х человек.

Ох, всё больше и больше нравятся небольшие дома со стандартной инженерией, где всё просто и понятно. Монтировать можно с закрытыми глазёнками. Пришел, победил, сдал заказчикам, ушел. Не путать с "исчез".

Несколько раз повторяю заказчикам при сдаче и объяснении работы котельной и остальных систем, что прекрасно понимаю, что в большинстве случаев достаточно сложно обычному обывателю сразу понять принцип работы, и что за что отвечает, поэтому я и прораб объекта всегда на связи после сдачи и без проблем ответим на любой вопрос. Я - пожизненно. И такие звонки - абсолютно нормальная тема.

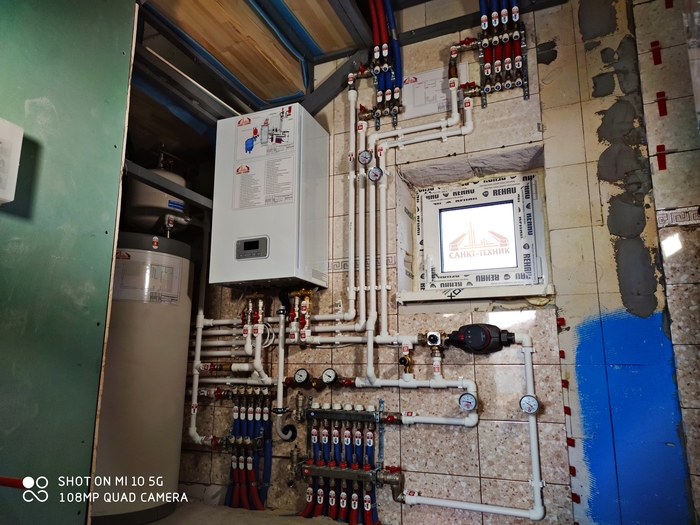

Ну, а для нас это простейшая система отопления и водоснабжения с теплыми полами на 1 этаже и радиаторами на втором. Сложность заключалась только в расположении всего оборудования и обвязки котельной в подлестничном пространстве и частично в санузле.

Стас, как всегда, волшебным образом справился с поставленной задачей, разрисовав и промерив всё до миллиметра в СкетчАпе.

Также, выполнили ввод воды, установив насосер в колодце, проложив трубу в дом и установив гидроаккумулятор.

На видео можно узреть игрушечный трактор, помогавший с наружными работами и другоэ познавательное про монтаж котельной.

P.S.:

Моя косячина - забыл отключить водяной знак телефона((.

Заметил только, когда стал разбирать фотографии. Прошу прощения за эту накладку.

✅Выполненные работы:

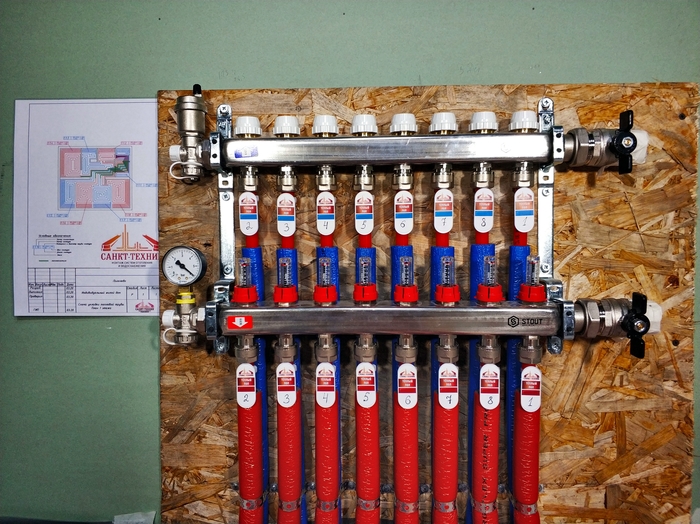

1. Система водоснабжения коллекторно-лучевой разводкой трубами #STOUT PEX-a EVOH 16*2,2 без рециркуляции ГВС.

2. Система водоотведения безнапорным способами трубами Ostendorf. В душевой кабине строительного исполнения смонтирован щелевой трап #miano.

3. На 1 этаже смонтирован теплый пол под плитку трубой STOUT PEX-a EVOH 16*2,0.

4. На 2 этаже смонтирована радиаторная система отопления трубами STOUT PEX-a EVOH 16*2,2.

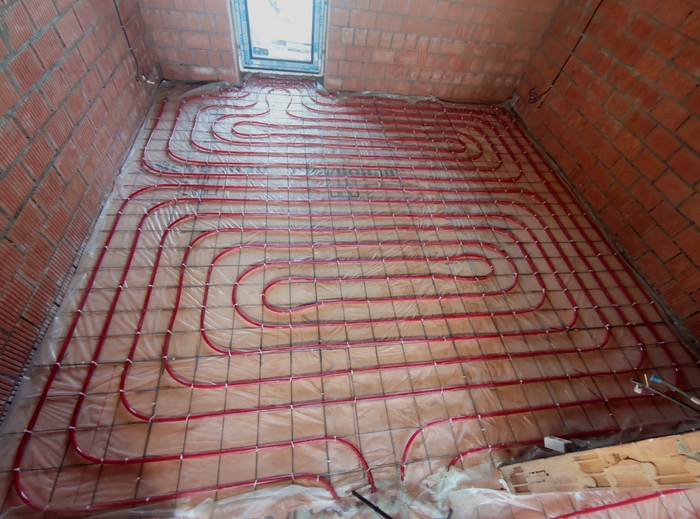

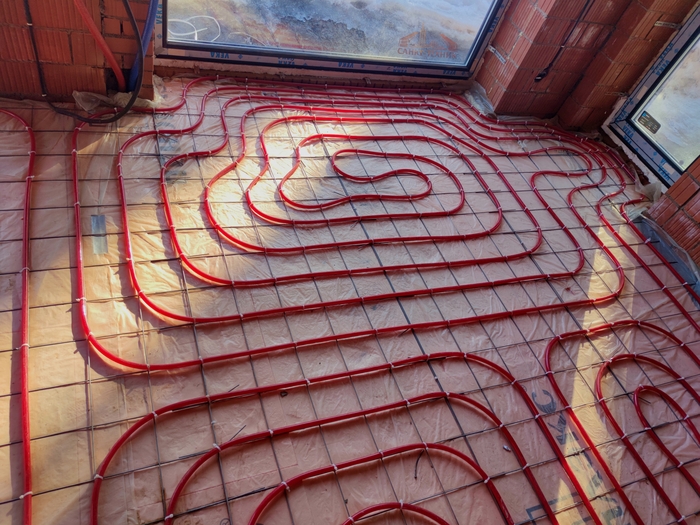

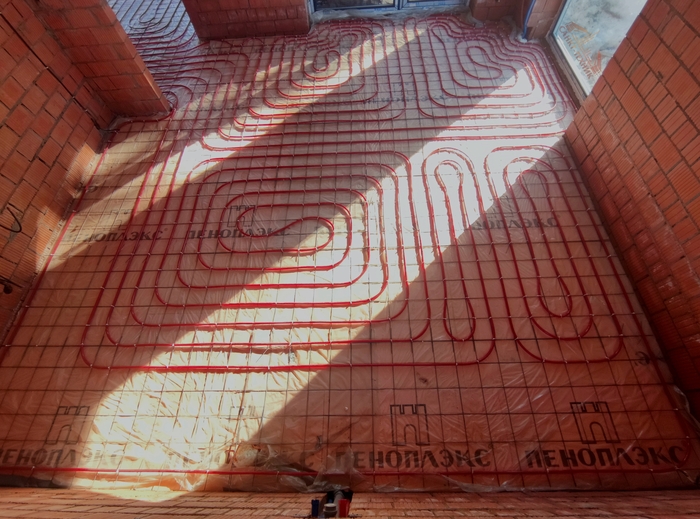

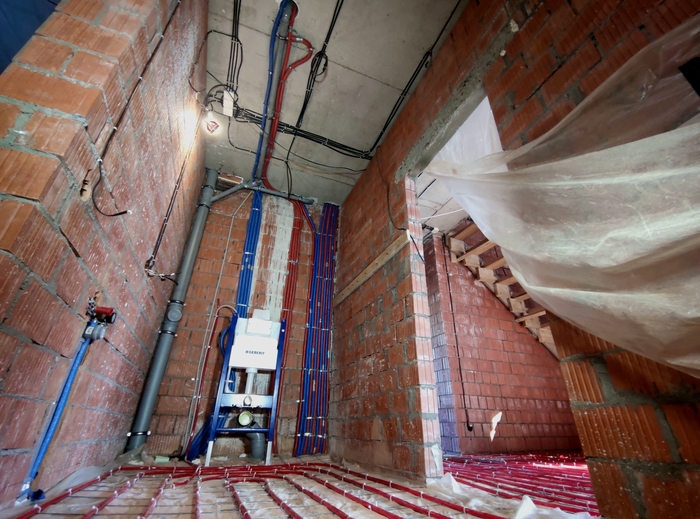

Выполнен монтаж теплого пола 1го этажа, площадью 80кв.м.

Заказчик Андрей изначально сам хотел производить монтаж теплого пола, а Прохору позвонил, дабы купить материал для сего дела. С ним, конечно же, договорился достаточно быстро и попросил консультацию по монтажу. После этого уже я набрал Андрея и поотвечал на все вопросы.

В конце беседы Андрей мимолетом спросил про стоимость монтажа теплого пола по уложенному им пенопласту с бобышками уже нашими силами. Получив ответ по стоимости в 450р. за 1 кв.м., куда входит ещё и проект теплого пола(установка и подключение коллектора +3500р.), Андрей крепко задумался и взял паузу для раздумий, так как монтаж инженерии своими силами его уже крепко подзадолбал.

Дабы ему думалось более осознанно, отправил ссылки на наши аккаунты с примерами работ, так как их он не видел. После этого думу думать Андрей долго не стал, и через пару часов перезвонил с согласием на наш монтаж.

Согласовывая проект ТП, узнал, что Андрей хочет все полы замотать равномерно сотым шагом..

Минут десять потребовалось, чтобы убедить на шаг 100мм у наружных стен, где основной теплосъем, и шаг 200мм внутри помещения, что будет намного более правильно и сэкономит трубу и выходы на коллекторе.

Нарисовали проект и закупили по нему материал. Монтировать сие дело выпало Юре Фокину, который и отправился на объект в славную деревушку Пигелево.

Видимо, Андрей немного просчитался - на всю площадь бобышек не хватило. Дело было в самый разгар самоизоляции, и докупить пенопласт с бобышками(какое же неоднозначное слово, мать его) было достаточно проблематично, поэтому Юра предложил добить всё это дело просто по пенопласту с помощью скоб, что выходило даже дешевле.

Это он и совершил, опрессовав в конце систему и оставив довольного Андрея ожидать заливку стяжки.

Совет заказчикам.

Если вы хотите, монтировать ТП сами, то да, имеет смысл покупать пенопласт с бобышками, так как монтировать по нему реально проще.

Если вы предполагаете монтаж подрядчиками, то лучше остановитесь на более классической схеме исполнения - монтаж трубы по сетке или скобами к пенопласту.

Иначе вы просто переплатите свои кровные за бобышки, и зачем-то упростите работу монтажникам.

Выполнен монтаж систем ОВК дома, площадью 110кв.м., предназначенного для проживания семьи из 4 человек.

Очередной достаточно простой монтаж инженерии в небольшом доме.

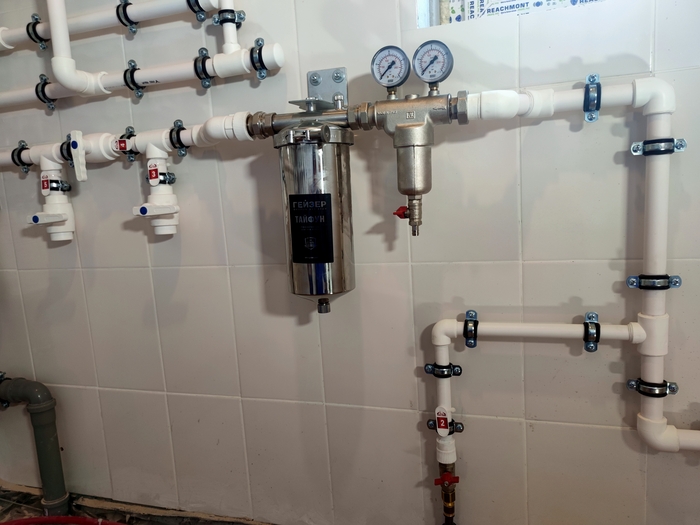

Вода в систему водоснабжения поступает из скважины через фильтры грубой и тонкой очистки. Для приготовления горячей воды установлен электрический бойлер на 100 литров.

Также, заложена труба для подачи холодной воды в будущую баню.

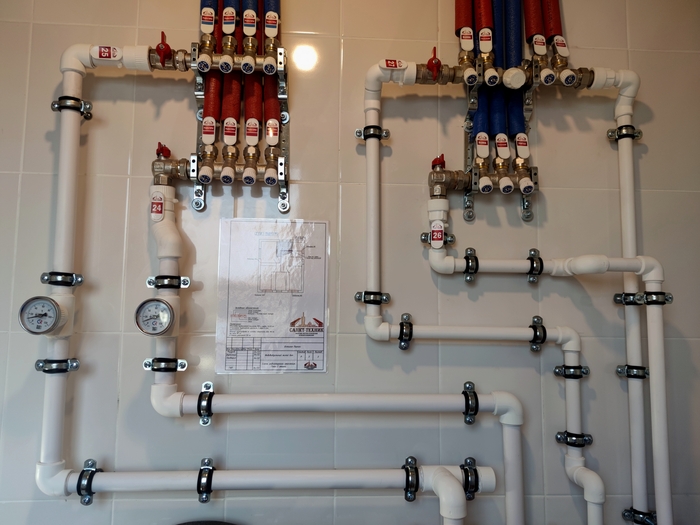

Система отопления состоит только из радиаторов, подвод трубопроводов к которым выполнен наинадежнейшей коллекторно-лучевой разводкой. Для обеспечения их нагрева будет пыхтеть электрический котел ПРОТЕРМ, мощностью 9кВт.

Самая ж@па здесь была с водоотведением, которое называется странным словом "канализация". Ввод строителями был выполнен только один - в ванной. Эти товарищи совершенно не задумались о кухонной мойке, которая предполагалась достаточно далеко. И нам, как уже не раз бывало, чтобы ниШто нигде не вышло за уровень стяжки пришлось нещадно штробить плиту основания дома, дабы упокоить туда каналю.

Мсьё Зинган с этим великолепно справились).

〽19 апреля 2020 года.

📍ПАВЛОВСКОЕ, часть 1

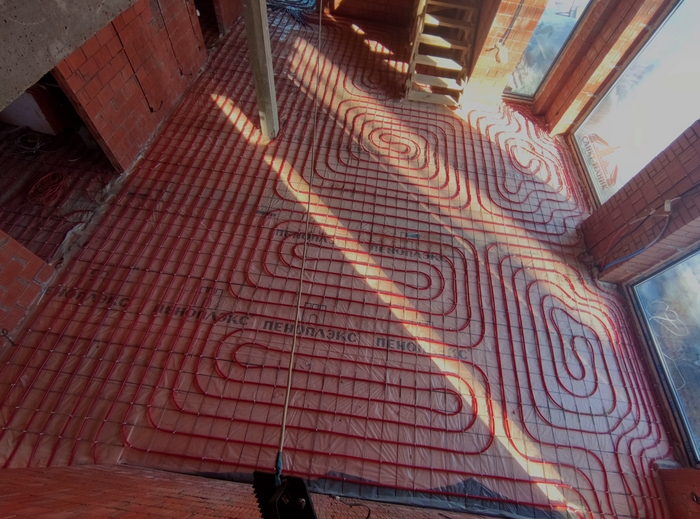

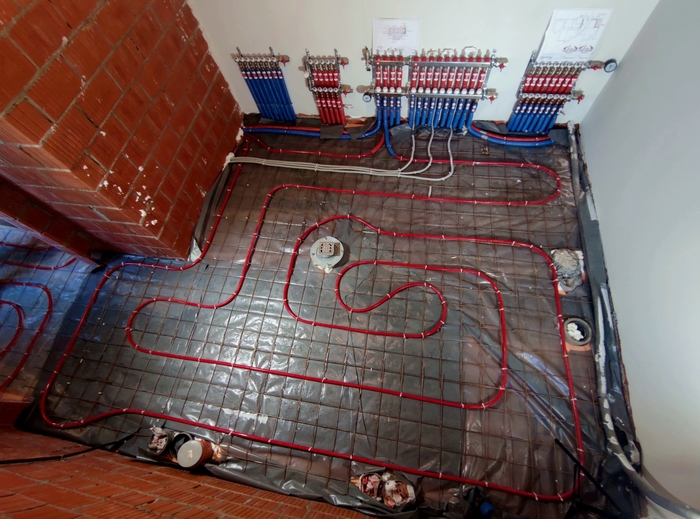

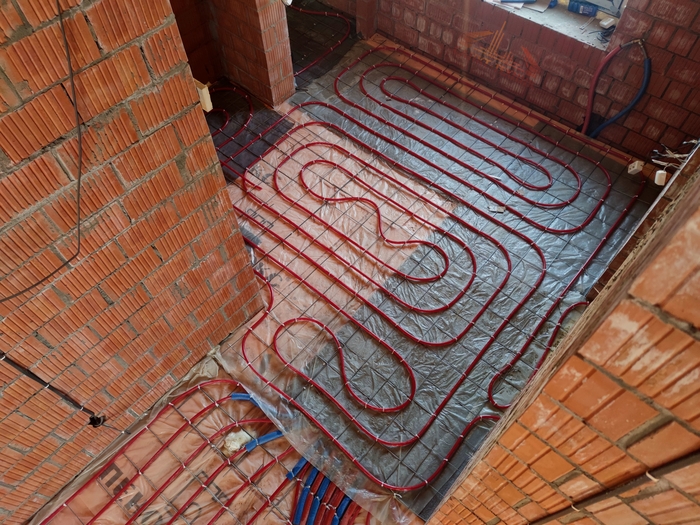

Выполнена система отопления всего дома, площадью 170кв.м., состоящая только из теплых полов.

Евгений прислал сразу проект теплого пола на два этажа своего дома с просьбой посчитать работы и материал. Пожелание по производителю материала тоже было обозначено - Rehau.

Так как проект теплого пола у нас по умолчанию входит в стоимость монтажа, я предложил сделать наш, потому-что в присланном нашел несколько недоработок. В частности, одним контуром наматывалось помещение около 17кв.м. ..

Я совсем не просто так в начале упомянул про Rehau. Абсолютно ничего не имею против этих реально качественных и премиальных немцев. И, когда Евгений попросил высказать моё мнение про них, именно это я ему и сказал. Но в конце я обязан был добавить, что лично у нас, ещё в бытность ВТК, было две поставки от официального дилера с подделкой.

В обоих случаях это была труба для теплого пола 17го диаметра в бухтах по 500 метров. Каково же было моё удивление, когда Евгений на это сказал, что про подделки этой, повторюсь, реально качественной трубы у него такая же информация и спросил совета по замене производителя.

Мы абсолютно не привязываемся ни к какому производителю (в КП у нас предложены Stout, Uponor, Rehau и TECE на выбор заказчиков), но как-то нашей команде всё больше импонирует TECE. Именно это я и доложил Евгению. Причем, для теплого пола я посоветовал не переплачивать за дорогущую TECE PEX-a MDX 16*2.0, стоимостью около 115р. за п/м., а взять TECE SLQ PE-RT 2 16*2.0 за 77 рублей, которой с лихвой хватит для качественного и надежного исполнения этой низко температурной системы с давлением не более 2.5 бар.

Не знаю точно, из-за этого или нет, но в итоге выбор заказчика пал именно на этого производителя и эту трубу. За пару дней наш проект был готов, и я по нему и посчитал материал, отправив Евгению.

У нас нет никакого условия для заказчиков, что на наши объекты мы материал закупаем только сами - всё честно - если у заказчика есть какие-то свои связи или скидки, или он найдет где-то просто дешевле, то без проблем может закупать материал сам по нашему списку. У Евгения такие связи есть, поэтому он спокойно всё закупил, и мы вышли на монтаж через несколько дней.

Выполнена 2 часть монтажа в виде котельной дома, площадью 230кв.м., предназначенного для проживания семьи из 4 человек.

Часть первая - 26 сентября 2019 года. РОПША, часть 1

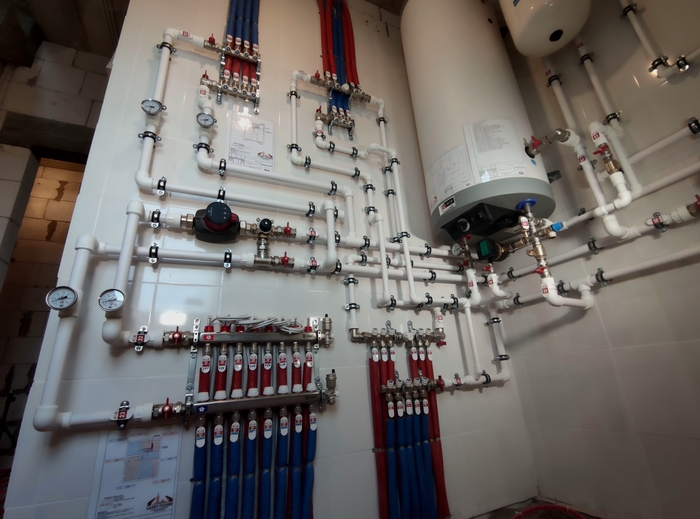

Обожаю⚠ дома с плоской кровлей. Это моя маленькая слабость. Но мы тут всё-таки больше про наши гидравлические изделия у заказчиков вещаем, поэтому, ближе к выполненной работе. Это вторая наша котельная из нержавейки не китайского Valtec, но европейского KAN-therm.

Сначала работа котлов предполагалась только на теплые полы и приготовление горячей воды. Но затем, когда Олег уже почти досчитал обвязку по такой схеме, Александр с хитрецой в голосе попросил подать теплоноситель на прямых параметрах от котла в свой большой гараж, дабы иметь возможность впоследствии, при соответствующем настроении, учинить ещё что-нибудь интересное.. типа бассейна или гостевого дома. Или чего-то ещё..

Олег печально/радостно перекрестился и пересчитал обвязку. Получилось существенно дороже. Но хитреца у Александра никуда не исчезла, и, как следствие, согласован был второй вариант.

Европейский блеск нержавеющих труб заказчик пожелал созерцать на черном фоне, сказать про который, что он не стильный чертовски трудно. Стены такого цвета и образовались в котельной с помощью обычной фанеры, покрашенной в черный. Дабы закрепить эффект, покраска осуществлялась аж два раза и от души.

Уже около 4 месяцев данная система работает от электрического котла, мощностью в 9 кВт, в ожидании чуда чудесного в виде природного газа.

При нынешней, поганенькой во всех отношениях зиме, его мощности хватает для обогрева всего дома, площадью, напомню, 230кв.м. Конструктив дома - каркас, который является одним из самых теплых строений, так как почти вся толщина стены - сплошной утеплитель.

Но когда Александр сказал, что в месяц на электричество уходит около 17т.р., я немного подохринел😲.. В моем понимании на данный дом должно уходить около 10 - 12 тысяч деревянных. Успокоение пришло достаточно быстро - после того, как Александр с усмешкой доложил ,что просто гараж ещё не доделан, и там пребывает в полном здравии не заделанная существенная щель.

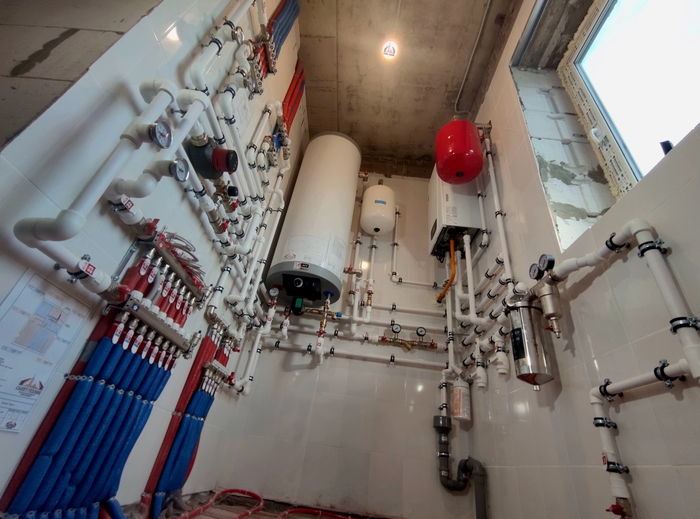

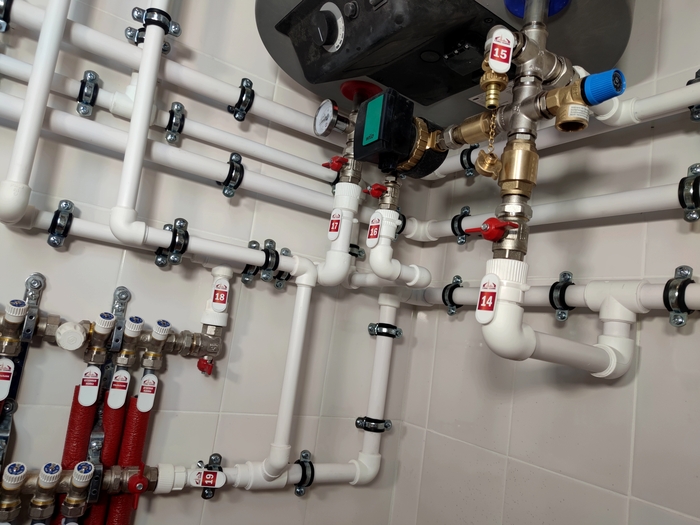

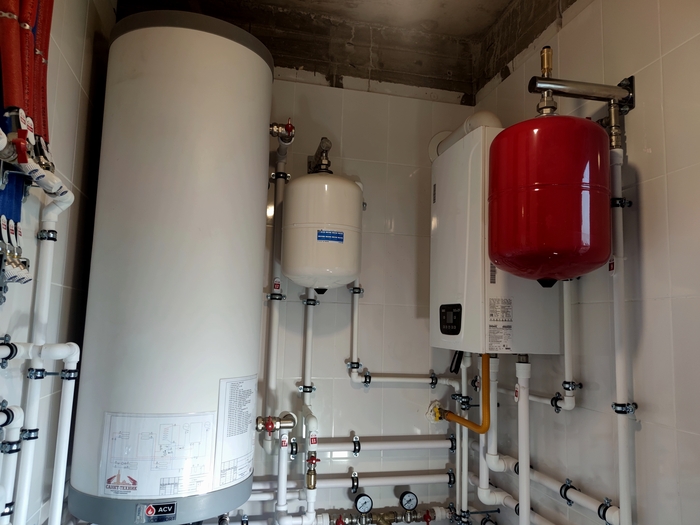

Выполнен монтаж котельной дома, площадью 120кв.м.

Вообще, мы должны были родить всю гидравлическую инженерию данного дома прошлым летом, но каким-то образом звезды сошлись слишком замечательно и настойчиво опустили нас в лоно непрерывной работы, выстроив очередь из домов. А Алексею, по каким-то неведомым для меня причинам, требовался монтаж просто наисрочнейше.

Браться за что-то, не закончив "что-то" не в наших правилах, поэтому случилось то, что случилось, - вся разводка систем ОВК выполнена не нами.

А вот вишенка в виде котельной дождалась появления там мсье Олега и его умелых рук вкупе с головой, имеющей озорной мозг. Я посчитал только предварительное КП, которое Алексей утвердил, спровоцировав там явление сразу нашего мастера для утверждения расположения оборудования и просчета обвязки. Я даже не приехал из-за отсутствия надобности такого поступка.

Также, заказчик на встрече попросил установить реле давления с гидро аккумулятором для скважинного насоса и не коряво обвязать глобальную систему очистки воды, дабы у котельной был единый стайл исполнения. Олег согласился получить такой бесценный опыт.

Трубы, опускающиеся с потолка к коллекторам, были закреплены нашими предшественниками как-то совсем по б@ядски, поэтому мы с мсье приняли решение смонтировать их более эстетично в виде небольшого, но приятного бонуса для заказчика.

Трубы из пола не особо убивают вид и остались вальяжным напоминанием о разном подходе к работе разных исполнителей.

Со схемой и расшифровкой у Олега опять вышел казус - он не успел их установить к прибытию вашего покорного слуги. Поэтому срывал своё тело через несколько дней с другого объекта для прибытия сюда и окончательного оформления работ. Фото со схемой он честно прислал, - выложу в комментариях.

А за пару дней до его приезда со схемой, я получил замечательное видео от заказчика, где конденсат из котла ну совсем никак не хотел поступать в колбу с засыпкой для своей нейтрализации, и тёк сразу под котлом🤨 через не герметичное соединение.. ( и этот видосик от заказчика выложу в комментариях, дабы другие не повторяли ошибку).

Олег, увидев казус в телефоне, сразу доложил, что знает с чем связана эта неприятность и поклялся превратить её в приятность по приезду. Это он и сделал перед установкой схемы.

Суть проблемы - при засыпке наполнителя в колбу, гранула как-то попала в подводящую трубу ппр, загерметизировав её. Конденсат уперся и отказался брать данную баррикаду, найдя более легкий путь. Олег же легких путей не ищет, поэтому уничтожил её к чертям, освободив проток и выполнив обещание.
