Надрыв был в этом месте, тут правда я уже чутка поковырялся.
Рамка по кругу уже была отклеена.

Итак.
Работоспособность дисплея мне неизвестна, а посему сразу согласовываю стоимости восстановления.
Неудача: 2 тысячи. Сюда входит 1000р нерабочий битый донор+доставка и мне чутка моральная компенсация.
Удача: 8 тысяч, но если будет битая матрица, либо полосы, либо частично рабочий тачскрин - оплата в любом случае.
Почему же стоимость восстановления равна почти половине стоимости дисплея?
А вот почему

Шлейф не как обычно одно или двух сторонний.
Сколько же слоёв содержит современный шлейф?
Да ща покажу зайбал)
С нерабочего орига отрезаю вот такой кусок

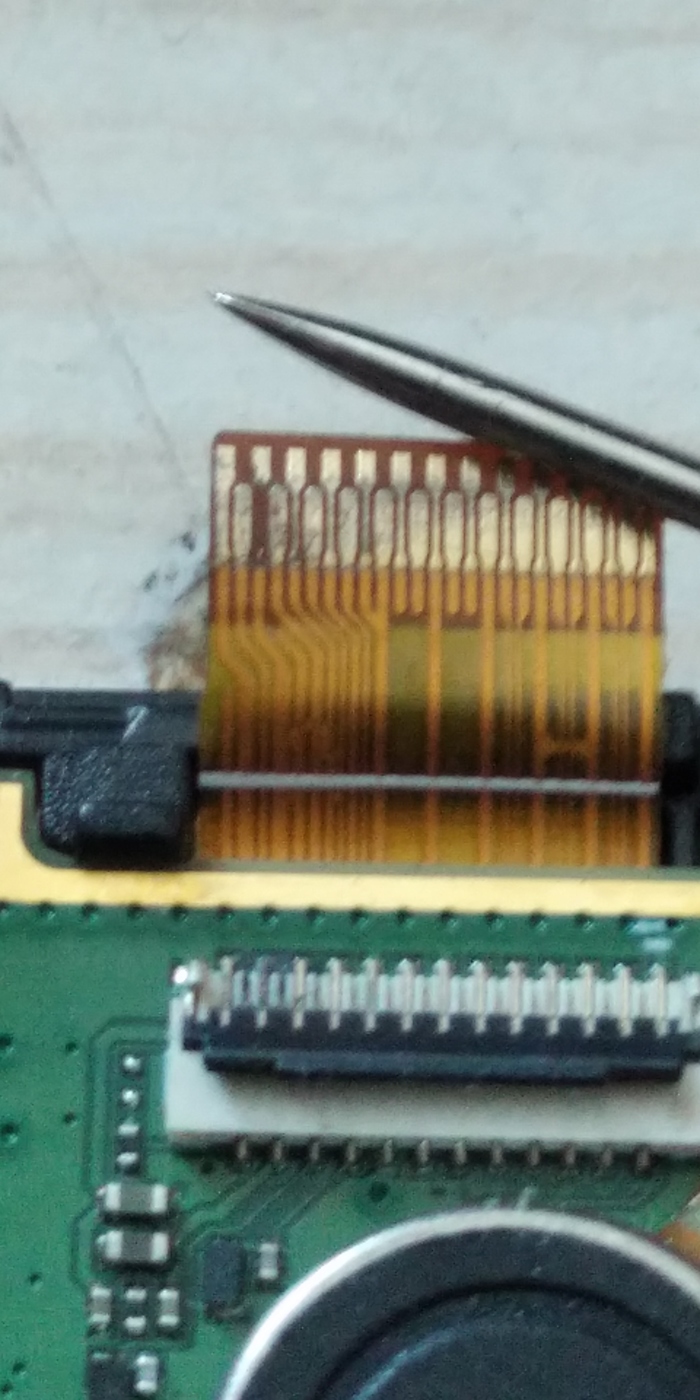

Полностью отрезаю родной шлейф и зачищаю его слои:

Да. Этот гибкий шлейф имеет 5 слоёв.
Ширина около 5мм, а высота не более 1мм.
На каждый слой приходится примерно 0.15мм.
Закрепляю шлейф с донора в самом неподвижном месте

И делаю его зачистку

Так.
На этом расстоянии мне нужно сделать около 50 перемычек.
Диаметр проволоки 0.08мм.
Начинаю с самого нижнего слоя

Тут всё просто.
4 перемычки. Всё. Хорош. Беру 8к и иду подкидывать дисплей xD
Но было бы так просто, то я не написал бы этот пост.
Закрепляю маской.
Далее 4й слой с немного большим количеством пистрюлей.
Делаю 11 перемычек

Заливаю маской и делаю 3й слой частично.
Сначала 12 перемычек, идущих на изображение

Заливаю их маской, что бы не мешались.
Следом делаю 4 мычки снизу, заливаю маской и сразу делаю на 2м слое поверх ещё 5 штук

Линии тачскрина в 3м слое так же делаю по частям.
Сначала 7 штук

Снова маска.
А потом ещё 5.
Во втором слое всего 2 контакта

Всё это снова заливается нежирным слоем зелёнки и сверху на первом слое идёт питание самого дисплея

Всё это заливается жирным слоем той же маски и сушится минуты 3.

По итогу имею вот такой колхоз

Теперь надо склеить раму к стеклу.
Дорогущего клея я не имею, так как не занимаюсь переклейкой, а присобачу его на клей от компании i2c

Ядрёная тема. Держит лучше, чем момент, да и при нагреве можно оторвать без проблем, правда с зачисткой придется повозиться полдня)
Теперь момент истины и выяснение за что я потратил 7 часов вренеми. 2к или 8к?

А вот и попадос клиента на денежку. Дисплей изначально был с полосами.
Я предупреждал и согласовал ремонт и возможные проблемы сразу.
Узнать без полноценного ремонта это не получилось бы.
Ситуации масса, начиная от некачественной разборки его клиентом и заканчивая условиями хранения, а учесть, что это переклеенный дисплей, то есть вероятность, что это случилось со временем, так как отклеился шлейф дешифратора от стекла матрицы.
Дисплей, кстати, родной, а вот копия, которая стояла некоторое время - начала разваливаться.

Теперь о масштабах.
Сравнение шлейфа с рублёвой монетой для понимания масштаба микропайки

Требуемый инструмент для таких работ - безсвинцовый паяльник с ручкой c115.

Ещё раз.
Шлейф имеет 5 слоёв.
Ширина примерно 5мм, высота около 1мм.
Диаметр перемычки 0.08мм.
Длина каждой около 6мм.
Шаг между перемычками так же как и диаметр перемычки 0.08мм.
Сделано 52 перемычки.
Высота шлейфа практически не изменилась в месте ремонта.
Затрачено 7 часов.
Заработано 8 тысяч - 1000р донор. Итого 7к чистого заработка.
Вычтем так же аренды помещений и оборудование, а так же свет и отопление.
В общем на обед и проезд сегодня я заработал xD

В общем что хотелось бы сказать.
Пайка современных шлейфов это не просто соплю с палец кинул и готово за 10 минут, это полноценное дрочево, которое во-первых не всегда делается на месте, а во-вторых не всегда бывает дёшево, а в-третьих не каждый возьмётся за такую авантюру.
Возможно никто в мире, кроме индусов, такой хернёй как я ещё не занимался, ибо заменить модуль то попроще будет)
Ну а мне скил в микропайке, ведь в будущем нужно уже будет паять транзисторы в процессорах на микрометрах, поэтому надо учиться xD

Чуток видео процесса, хотя там особо ничего не видно. Осторожно. Видос со вкусом громкого звука)

Задать вопрос по сложным восстановлениям шлейфов можно мне в телегу, где так же есть шаги этого ремонта, либо в почту, контакты которой можно зачекать по моему нику в яндексе, а также можно написать в инстаграмм.
Либо зовите меня тут по призыву @R.Fon

Увидимся)

[добавлено] Прозвонил шлейф, на всех дорожках одинаковое сопротивление, никакие дорожки не замкнуты друг с другом... Мистика
