Видео-порядовка отопительно-варочной печи для дачи
Печь клали в Свердловской Области (Сад Росинка)
Время кладки (+ фундамент под печь) - 14 дней
Габариты: 1020мм*890мм
Количество кирпичей: 800 шт.
Обогреваемое помещение: до 30 кв.м.
Режим работы: летний (только плита и духовка), зимний
Схема движения газов: СДГ
ИСПОЛЬЗОВАЛИ
Кирпич:
ШБ-6
ШБ-8
Одинарный полнотелый М200 КЕММА
Фурнитура:
Дверка топочная РУБЦОВСК ДТ-4 250х280мм
Дверка поддувальная РУБЦОВСК ДП-2 250х140мм
Дверка прочистная РУБЦОВСК ДПР-8 140х140мм
Решетка колосниковая РУБЦОВСК РУ-2 300х200мм
Плита двухконфорочная БАЛЕЗИНО П2-3 710х410м
Базальтовый картон БВТМ-К/Ф 1250х460х5мм
Дополнительные материалы:
Уголок 32х32х3мм
Если есть вопросы, комментируйте
Кому удобнее в соц. сетях:
ВК - https://vk.com/proektmangal
Инстаграм - https://www.instagram.com/proektmangal/
Канал на Youtube с порядовками печей - https://www.youtube.com/channel/UCwthYpA8PPvh6DLqUKKaG1w
Показать полностью
1
Порядовка Комплекса Барбекю с Тандыром
Друзья, представляю вам порядовку Комплекса барбекю.
Габариты: 3530мм*4600мм
Количество кирпича: 2400 штук
Размер мангала: 1140мм*510мм
Размер плиты: 512мм*512мм
Размер ниши тандыра: 630мм*750мм
Включает: Мангал, казан до 12 литров, дровницу, тандыр, столешницу
Данный комплекс был выложен в селе Курганово.
Видео с кладкой и порядовкой можете посмотреть по ссылке:
https://youtu.be/zpR2151nv8kОтрендеренное изображение комплекса барбекю:
Фото готового барбекю с объекта:
ПОРЯДОВКА:
На 3 и 4 ряду формируем место для зольника и ставим поддувальную дверцу
На 5 ряду начинаем перекрывать зольную камеру
На 6 ряду закладываем металлические уголки под мангал и ставим колосник
На 7 ряду перекрываем уголки и начинаем выкладывать топочную шамотным кирпичом
На 9 ряду формируем канал для топочной и зольную камеру под мангал
Устанавливаем прочистные дверцы
На 10 ряду ставим уголки под перегородку для столешницы и дверцу для топочной
На 11 ряду выставляем металлические уголки под столешницу. Перекрываем прочистные дверцы под мангал и канал для топочной
На 12 ряду ставим колосник под мангал и выкладываем первый ряд столешницы. Выкладываем контур с лицевой стороны подрезанным кирпичом
На 13 ряду формируем мангал. Выкладываем второй ряд столешницы и ставим чугунную плиту.
На 14 ряду начинаем выкладывать контур фартука, мангала и полочек
На 20 - 21 ряду выкладываем арки. Арки - сложный элемент, можно сделать простые прямые перекрытия.
На 21 ряду ставим задвижку на канал от топочной
На 22 ряду ставим уголки под полочку
На 23 выкладываем полочку и подрезаем кирпич для формирования канала над тандыром
До 25 ряда продолжаем подрезать кирпич наискосок под канал тандыра. Начинаем выкладывать подрезанный кирпич с задней и передней стороны канала (на сужение)
На 26 ряду продолжаем выкладывать подрезанный кирпич (на сужение с задней и передней стороны)
На 28 ряду кладем шамотные плиты и поворотные задвижки
На 29 ряду формируем формируем соединение каналов
На 31 ряду выкладываем уголки для верхней полочки
На 32 ряду перекрываем соединение каналов и выкладываем верхнюю полку. Выкладываем контур с лицевой стороны подрезанным кирпичом.
34 ряд завершающий
С 35 ряда выкладывается труба
Если есть вопросы, комментируйте
Кому удобнее в соц. сетях:
ВК - https://vk.com/proektmangal
Или инстаграм - https://www.instagram.com/proektmangal/
Также выкладываю порядовки на Youtube - https://www.youtube.com/channel/UCwthYpA8PPvh6DLqUKKaG1w
Показать полностью
25
Подробная порядовка углового комплекса барбекю
Хочу поделиться с вами порядовкой углового комплекса барбекю.
Данный комплекс барбекю был выложен в городе Екатеринбурге (на Вторчермете).
Видео с нашей кладкой и порядовкой можете посмотреть по ссылке:
https://youtu.be/AmXPN1d9FoYГабариты: 2980мм*2230мм
Количество кирпича: 1730 штук
Размер мангала: 770мм*440мм
Размер плиты: 512мм*512мм
Включает: Мангал, казан до 12 литров, дровницу, мойку, столешницу
Так выглядит отрендеренное изображение барбекю:
А так выложенный комплекс в городе Екатеринбурге:
Далее порядовка:
На 3 ряду оставляем место на поддувальную дверку
На 4 ряду устанавливаем поддувальную дверку
5 ряд перекрываем частично зольную камеру и над пустым пространством кладем металлическую ленту, либо можно засыпать песком или выложить недорогим кирпичом.
6 ряд кладем шамотный кирпич ШБ-8 и устанавливаем колосник. Топим его в кирпич на толщину колосника. Так дрова не будут цепляться за колосник
7 ряд закладываем металлические уголки и оставляем место для топочной дверки. Начинаем выкладывать шамотный кирпич ребром
В 8 ряду перекрываем металлические уголки
С 9 ряда формируем канал
В 10 ряду устанавливаем прочистные дверки под барбекю и дверку топочной
В 11 ряду закладываем металлическую ленту, уголки и колосник
В 12 ряду начинаем выкладывать столешницу
В 13 ряду устанавливаем мойку и чугунную плиту казана
С 14 ряда начинаем выкладывать верхнюю часть барбекю
На 20 и 21 ряду выкладываем арку. Вместо арки можно сделать простое прямое перекрытие
Между красным и шамотным кирпичом кладем базальтовый картон.
В 22 - 23 ряду перекрываем арку
С 27 ряда начинаем перекрывать канал барбекю
С 29 ряда перекрываем канал топочной камеры
На 30 ряду устанавливаем шиберную задвижку. Можно установить поворотную.
С 31 ряда начинаем перекрывать задвижку
Если есть вопросы, комментируйте
Кому удобнее в соц. сетях:
ВК - https://vk.com/proektmangal
Или инстаграм - https://www.instagram.com/proektmangal/
Также выкладываю порядовки на Youtube - https://www.youtube.com/channel/UCwthYpA8PPvh6DLqUKKaG1w
Показать полностью
25

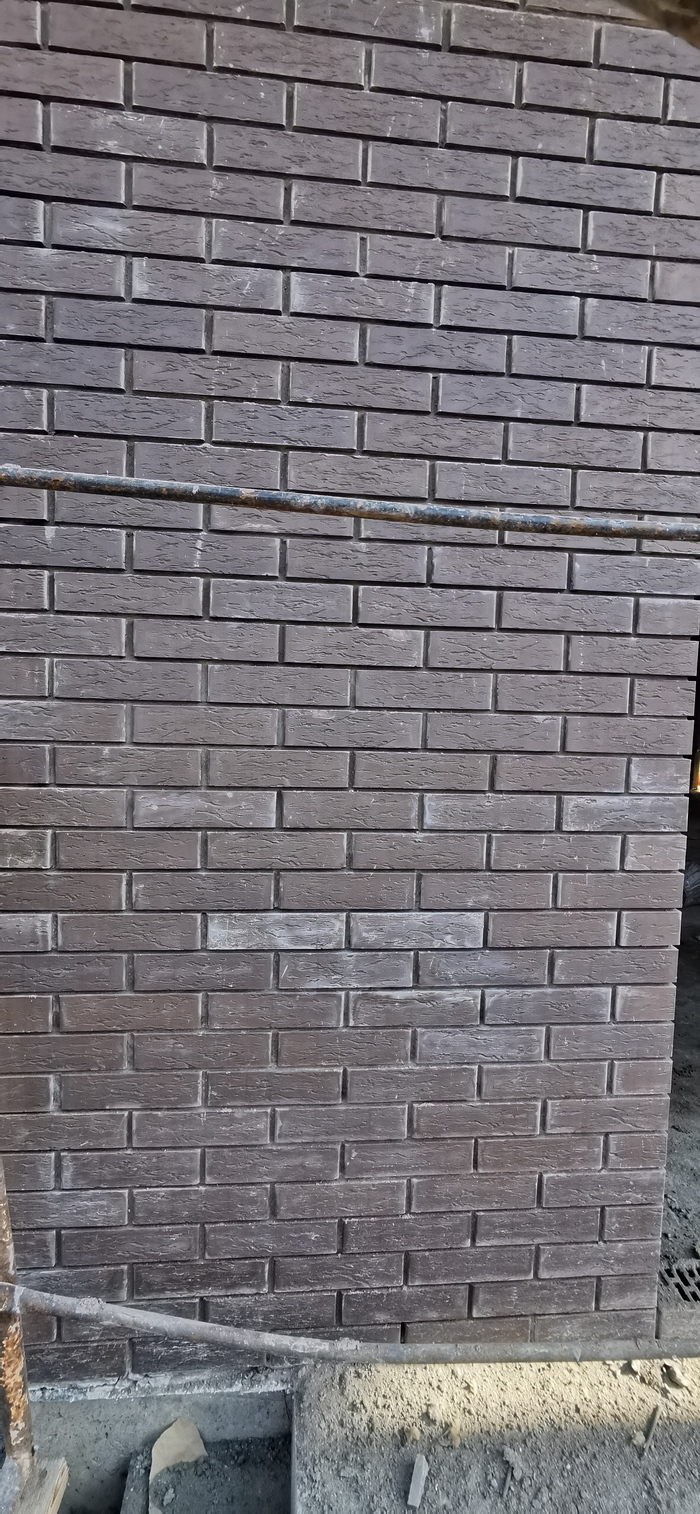

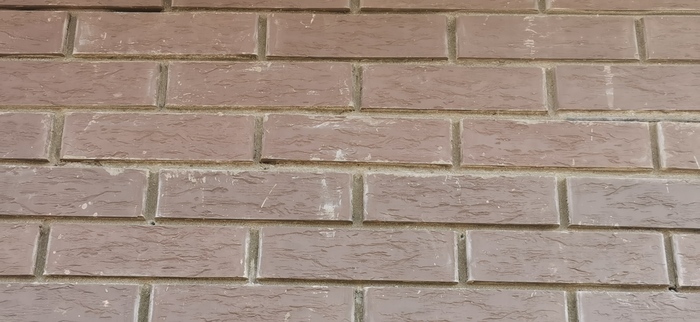

Поделитесь опытом. Всё потеряно или возможно очистить кирпич?

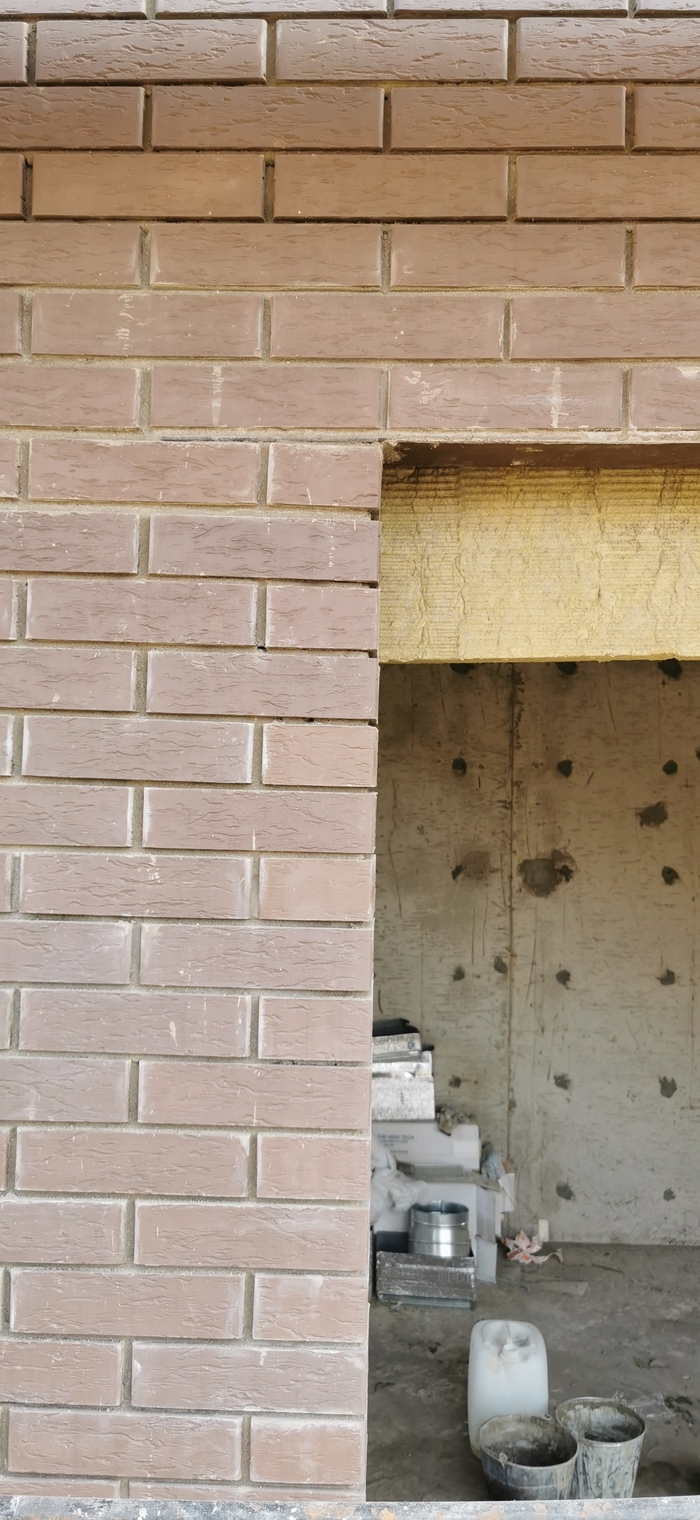

Как вам такой технологический узел опирания уголка на кладку? Бракоделы?
Показать полностью
4

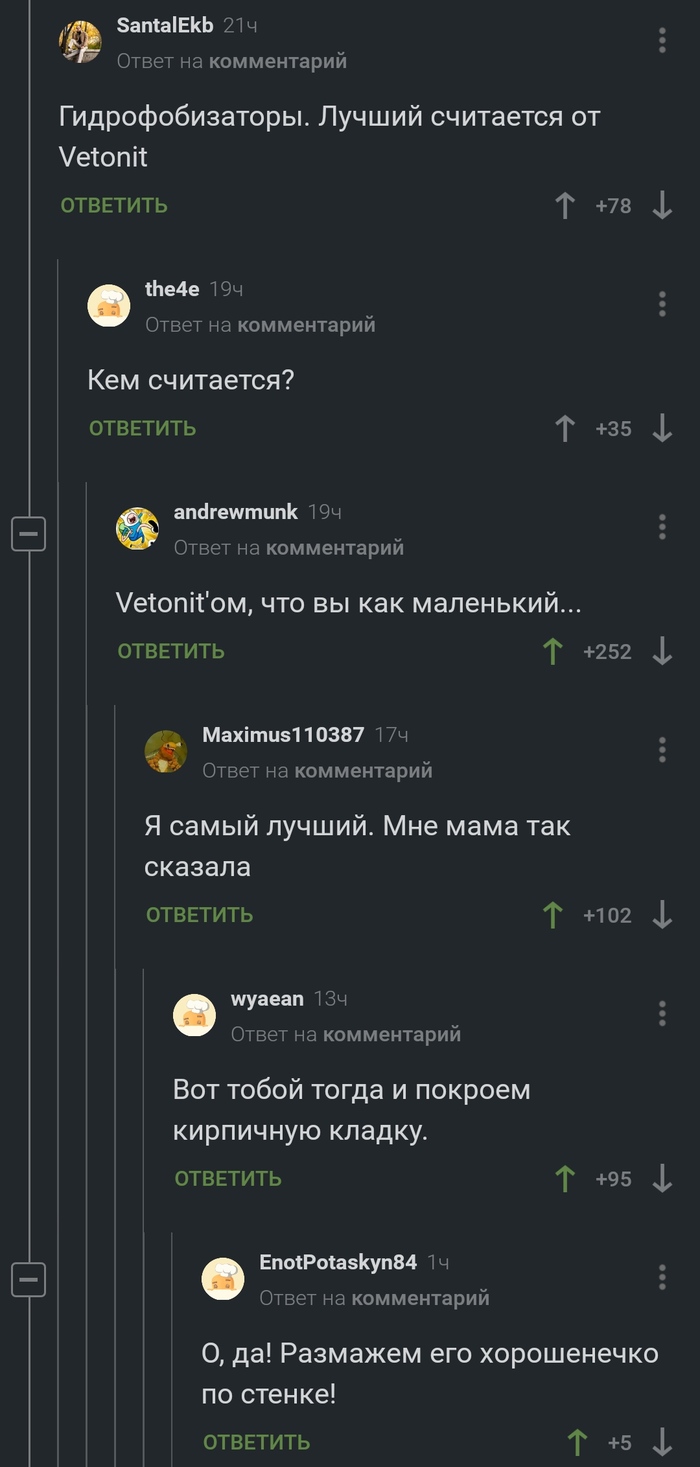

Лучшие технологии строительства
Показать полностью
1
Чем обработать отпескоструенный кирпич на фасаде
Приветствую, недавно отчистили пескоструем фасад дома из кирпича 1897 года постройки, так как за 120 лет на нем накопилась уйма отложений от печного отопления да и просто от пыли и грязи. Соответсвенно после обработки открылась более пористая структура кирпича и теперь думаю надо ли его чем то покрывать для зашиты от воздействия атмосферы? Укрывать краской не хочу, так как крашенный кирпич всегда выглядит очень плохо, тем более после очистки дом сразу стал в два раза светлее и радует глаз. Может имеет смысл покрывать грунтом или еще какой обработкой?
А так же чем обычно расшивают декоративные швы?
