Как я нарисовал проект и собрал каркас дачного домика 6на6 за 2 недели в одну каску. Часть 2. Стены и стропильная система
Итак, платформа готова, можно приступать к следующей части марлизонского балета. Пока пишу этот пост, под тем, поди, минусов то уже понакидали, ну да ладно, в этой части будет поинтереснее.
Забыл сказать, домик планируется исключительно, как летний, поэтому утепление только 100мм, везде. Конечно же это никак не помешает приехать и зимой, если вдруг очень захочется, но в планах такого пока что нет.
Планировка выглядит вот так. Здоровенные ящики - это масштабные модели кроватей 160на200 и 80на 200 для понимания, куда стены ставить, чтобы и к кровати подойти можно было, и детя площадью не обделить.
Вот вам картинка того, что я собирался собрать. Вообще изначально мы хотели 6на3 сделать. Типа студию. По итогу пришли к тому, к чему пришли. Стены все я нарисовал с размерами и спецификациями, чтобы был понятен необходимый объем доски. По ходу пьессы проект где-то упростился советами бывалых( например, я отказался от ригелей во всю стену, оставив только верхнюю обвязку.)

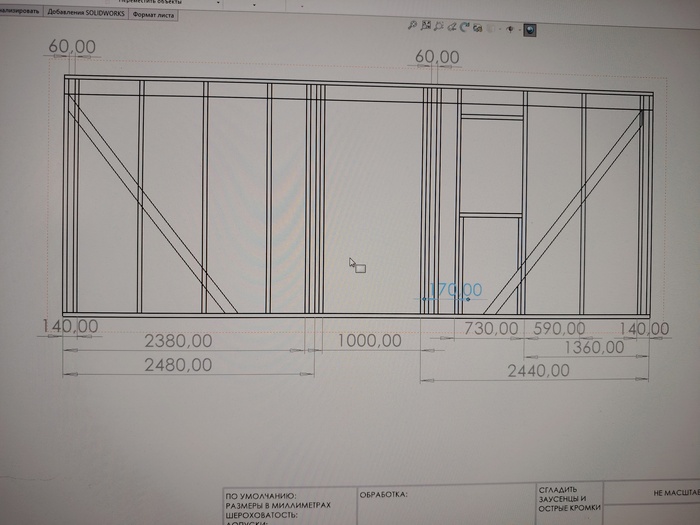

Примерно так оно всё выглядело. Фоткал прям с экрана дома, распечатать жена конечно распечатала, но толком там не видно нихрена.
Ну и пошёл процесс распила и сборки и подъёма стен.
Укосина по-богатому, из 40 доски. Почему-то я был уверен, что дюймовки мало.
Первые 2 стены мне помогли поднять друзья. С виду им было тяжеловато, хотя, возможно, это были последствия посиделок накануне😁. 3ью стену подняли с женой вдвоём, потому что она настояла. На деле это оказалось довольно легко, поэтому четвертую 6метровку я решил попробовать в одну каску и поднял вообще один. Пришёл к выводу, что, по сути, можно было бы обойтись вообще без посторонней помощи.
За 4 дня были подняты и установлены на свои места все стены, включая внутренние перегородки. Очертания дома стали вырисовывается.
Вид из угла спальни. Когда-нибудь буду тут лежать на кровати.
Уже даже стол на кухне есть😎
С погодой повезло. Дожди не донимали, и, хоть и было ппц как жарко, это всё же лучше, чем дожди.
Закончив со стенами, я приступил к верхней обвязке и сооружению перекрытия.
Сижу и думаю, как же классно я отпуск провожу.
Тут что-то фоток не особо сохранилось этого этапа, не до фоток, когда по лестницам-стремянкам скачаешь, но там и фоткать то особо нечего. Верхняя обвязка - вперехлест стыкам стен. Почти всё на гвоздях, кроме совсем неудобных мест, где я саморезился.
Таким образом, к утру субботы я был готов к сооружению стропильной системы. Во время своей первой стройки я решительно старался избежать двухскатной кровли, потому как для меня было в ней много непонятных мне моментов. На сей раз я таки решил, что домик будет "по классике". Но утром субботы я впал в такой дикий ступор, что совершенно не понимал, как и что мне нужно пилить, и как это всё крепить... Видимо, накопилась усталость.
Когда я начал эту строительную эпопею, я заприметил бригаду строителей, которые прям по феншую начали строить каркасник. Познакомились. Выяснилось, что они работают от конторы, там полноценный проект, сухая строганная, чертежи, в общем все по науке. Вот к ним я и ходил за советами. Ребята отличные. Их прораб мне и насоветовал, как просто и быстро собрать стропилку. Я в итоге разложился на земле, прикинул как оно все будет выглядеть, разметил и пошёл пилить во всю. Отпиленные доски я расставлял сразу рядом с местом их монтажа
Вот тут я в том самом тупняке пытаюсь разметить первое стропило.
Конечно, можно было бы и стропила в одного поставить, но мне предложили помощь, и я не отказался.(не строители, а хозяин домика, в котором мы гостим уже долгое время). Договорились на 7 вечера. Вроде всё шло по плану, но около 6, когда оставалось допилить 4 штуки, у меня срезвло болт на циркулярке, крепящий диск. Собака сутулая.
Оставалось то совсем чуть-чуть
Позвонил друзьям - выручили, привезли свою на подмену.
По итогу, к монтажу приступили около 8. Схема монтажа выглядела так: стропила расставлены внизу, сбоку дома, поверх перекрытия накидал дюймовки, чтобы можно было подойти к краю и затащить их наверх. По центральной оси дома на доски перекрытия поставил стоймя опоры, скрепив их между собой рейками, и выстави по уровню. В месте установки первой пары стропил прикрутил на пару саморезов стоймя шестиметровую дюймовку, чтобы, если что, стропила не упали во время монтажа, ну и поехали. Затягиваем наверх два стропила с двух сторон, ставим из на место. Пока напарник держит их в центре, я прихватываю их саморезами по краям к каркасу перекрытия, далее - иду на центр и креплю их к центральной опоре. И переходим к следующей.
Тайминг этой фотографии - 20.19 установлены 4 пары стропил.
А это фото сделано в 21.03. Уже спустились и перекурили.
На установку стропилки ушло около часа. И вот, каркас, можно сказать, готов. К моему изумлению, даже стропила все встали почти идеально.
Пятки на своих местах, конёк ровный.
На этом работа на субботу была окончена. Воскресенье был последний день отпуска, нужно было накрыться тентом от осадков, ну и низ я обернул ветрозащитой от косого дождя.
Вот такой у меня получился результат за 2 недели. Тяжело было? Да. Но это вполне таки себе возможно. Совсем без посторонней помощи я вряд ли бы уложился в 2 недели отпуска, но, в целом, справился бы.
Дальнейшие планы - подготовить обрешетку под металлочерепицу, обустроить временную кровлю, и зашить всё снаружи осб. Обработать каркас огнебиозащитой. Ну и в таком виде уйти в зиму, ибо финансы на этом иссякли совсем.
Если кто подкинет дельные советы - буду рад. Всем добра, продолжение следует...
