Установка скважинного насоса
Всем привет!
Предыдущие статьи:
1.Как мы бурили и прочищали скважину;
2.Как мы обустроили устье скважины и проложили напорную магистраль до дома.
Для начала о самом насосе. Насос бытовой вихревого типа с центральным забором воды.
Обратите внимание что используется 3-х дюймовый насос – При монтаже скважинного адаптера, насос больших размеров может не пройти или проходить с затруднением в стандартную скважину диаметром 133 мм.
1 Питающий кабель
Для начала разберемся с питающим кабелем. Напомню, что глубина скважины 32м, к тому же конденсаторную коробку насоса необходимо разместить в доме. Поэтому длины питающего кабеля недостаточно, и его необходимо нарастить. Инструкция насоса этого допускает при использовании кабеля аналогичного сечения.
Для соединения двух кабелей использовали пайку.
Далее все тщательно изолируется – сначала клеевой термоусадкой..
..затем сверху несколько слоев изоленты.
Еще необходимо предусмотреть в устье скважины 4pin разъем, с помощью которого можно легко разъединить кабель при необходимости подъема насоса.
2 Напорный трубопровод
Сборку напорного трубопровода начнем от насоса. Для начала вкручиваем латунный соединительный ниппель, он служит для перехода от напорного патрубка насоса к обратному клапану.
Как правило, большинство скважинных насосов в своей конструкции уже имеют обратный клапан, но он изготовлен из пластика. Поэтому производители насосов рекомендуют его продублировать.
Во всех резьбовых соединениях метал-метал, для уплотнения лучше использовать сантехнить.
Далее вкручивается сам латунный обратный клапан с металлическим седлом. Он необходим для поддержания постоянного давления в системе, и как следствие защищает ее от гидроудара.
После обратного клапана ставится компрессионная муфта для перехода с резьбового соединения на ПНД трубу.
На другом конце напорной трубы устанавливается такая же муфта. Резьбовым соединением она вкручивается во внутреннюю часть скважинного адаптера.
Производители погружных насосов рекомендуют устанавливать насос на расстоянии не менее 0,5 метра от дна скважины. Соответственно, необходимо рассчитать точную длину отрезка трубы в скважине.
3 Страховочный трос
Последним элементом является страховочный трос. Его название говорит само за себя. Для этих целей был приобретен Трос из нержавеющей стали диаметром 2,5мм DIN3055. Не путайте с оцинкованной сталью (она намного хуже).
В завершении питающий кабель, напорную трубу и страховочный трос, лучше связать вместе с помощью изоленты.
6 Установка скважинного насоса
Установку насоса необходимо производить только в разработанной и очищенной скважине.
Перед спуском насоса в скважину, рекомендую опустить его в бочку для контрольной проверки работоспособности.
Для спуска и дальнейших извлечений насоса из скважины, необходимо изготовить специальный ключ. На конце которого, находится наружная резьба для завинчивания во внутреннюю часть скважинного адаптера.
Сам спуск производится держась за трос и напорную трубу, питающий кабель должен быть свободен.
Опустив насос, соединяем две части скважинного адаптера и закрепляем страховочный трос.
Первое включение производить не ранее, чем через 5-10 минут после погружения в воду.
Как всегда объемы приобретенных материалов для изготовления и обустройства скважины (без внутреннего оборудования) представлены в следующей таблице.
Спасибо за внимание!
Instagram - https://www.instagram.com/good_h0me/
Показать полностью
21
Обустройство скважины (с помощью адаптера)
Всем привет!

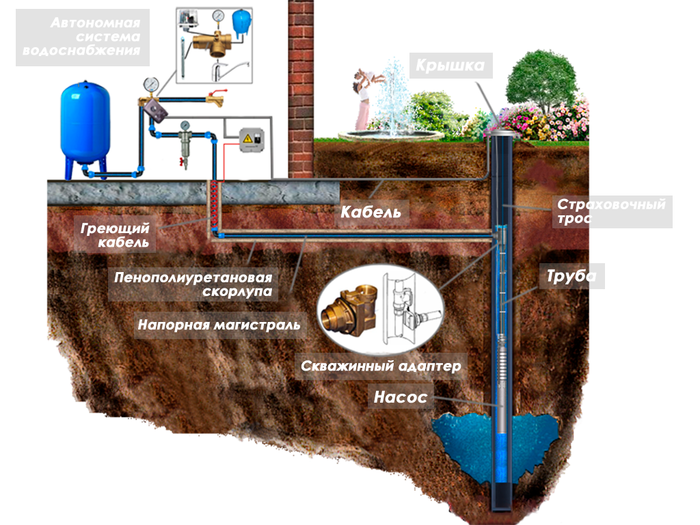

После завершения бурения скважины и её интенсивной прокачки можно переходить к монтажу системы автономного водоснабжения по схеме "скважина-дом".
Как мы бурили и прочищали скважину - https://pikabu.ru/story/burenie_skvazhinyi_na_vodu_7440318
Этот процесс состоит из:
1 Обустройство устья скважины;
2 Монтаж напорной магистрали до дома;
3 Установка насоса;
4 Установка оборудования, для поддержания постоянного давления в системе водоснабжения (это после создания в доме теплового контура).
Сегодня затронем только первых два пункта.
Обустройство скважины возможно двумя способами: установка кессона, либо монтаж скважинного адаптера.
Установка скважинного адаптера менее трудозатратный и экономически целесообразный способ, чем изготовление и монтаж кессона. Правильно установленный адаптер выдерживает давление в 16 бар и нагрузку на трубе в 1 тонну. Так же, если у вас высокий уровень грунтовых вод, то адаптер - наиболее предпочтительный вариант.
1 Копка траншеи

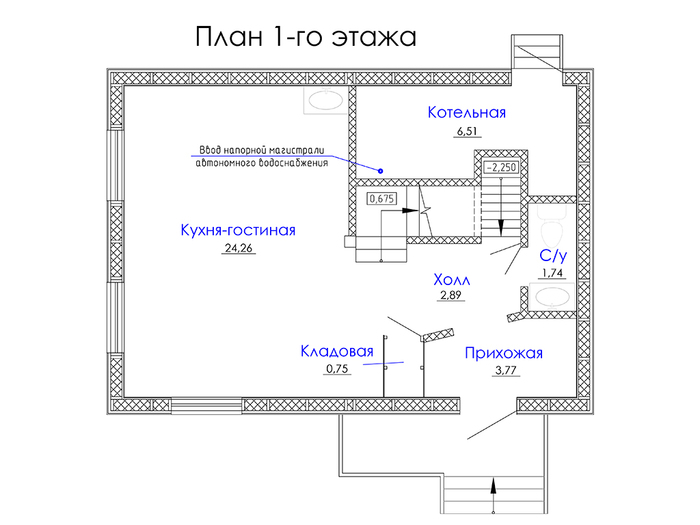

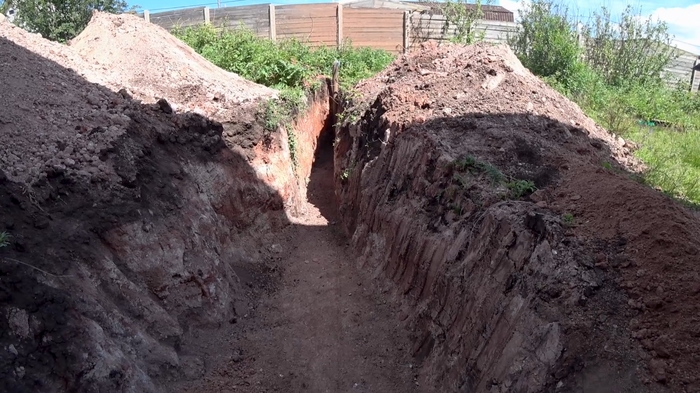

Для начала, необходимо выкопать траншею между скважиной и предполагаемой точкой ввода в доме. Точку ввода мы решили разместить в котельной, чтобы все инженерные системы находилась в одном месте.
Глубину прокладки напорной магистрали мы приняли от 1,5 до 2 метров (разная глубина из-за уклона поверхности). Немного выше глубины промерзания, что допустимо при утеплении труб.

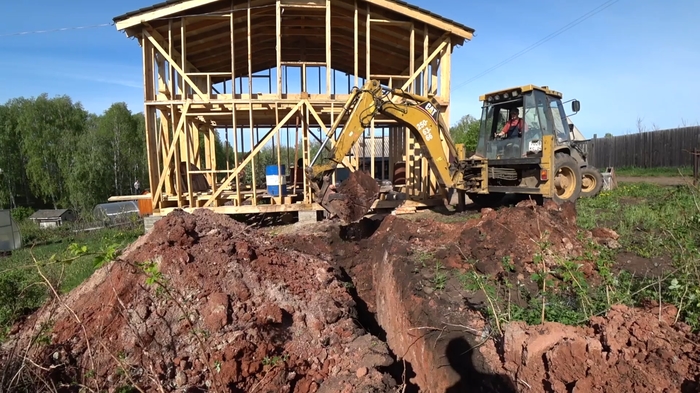

Копку траншеи выполняли: снаружи экскаватором..

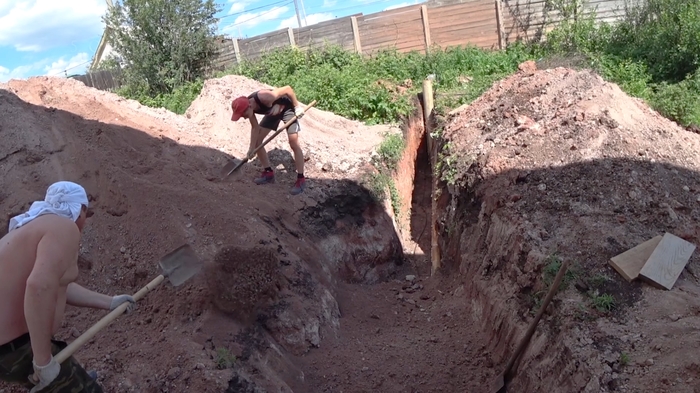

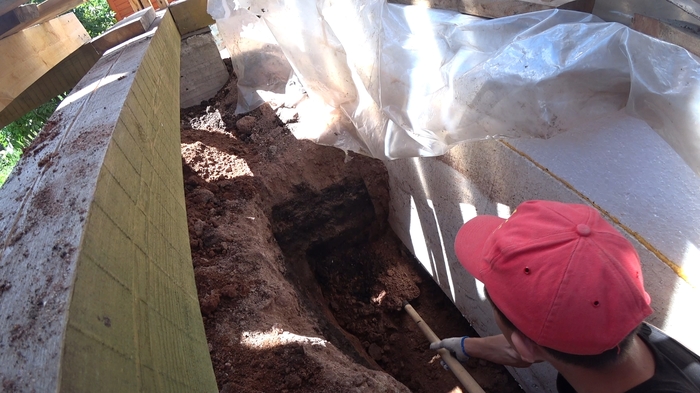

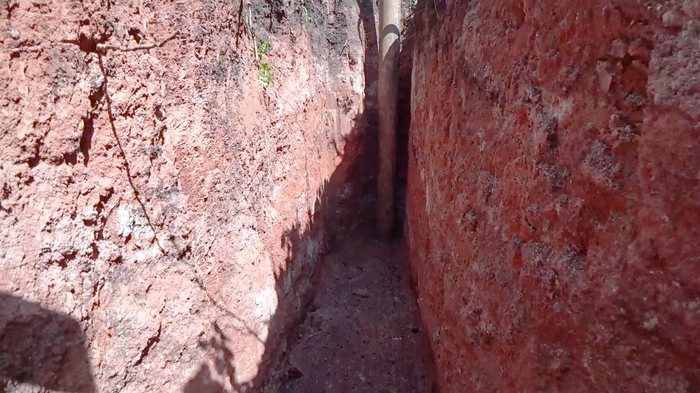

..внутри лопатой.
Так же необходимо откопать обсадную трубу скважины для будущего утепления.
2 Установка скважинного адаптера

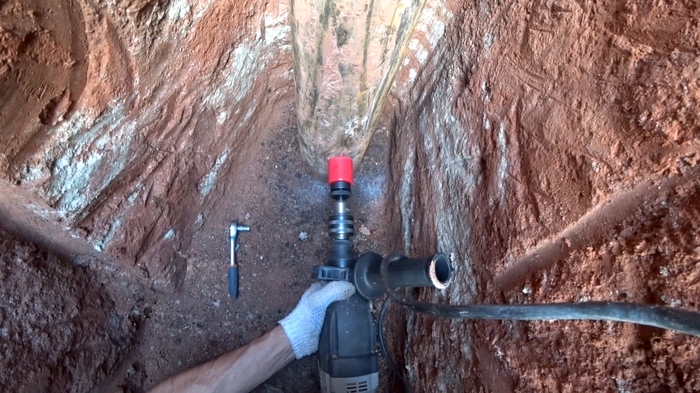

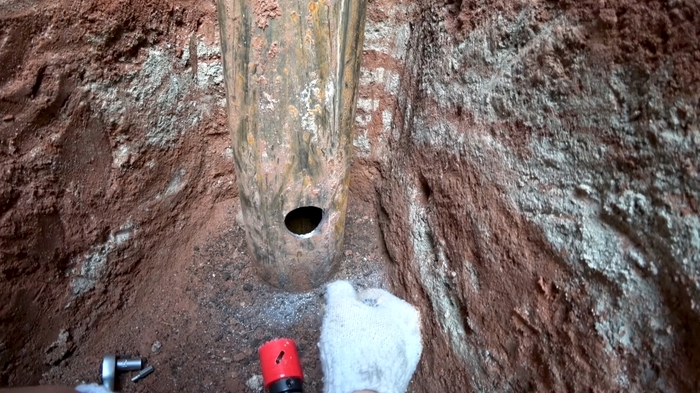

Перед установкой скважинного адаптера, необходимо просверлить отверстие в обсадной трубе.
Выполняется это дрелью с биметаллической коронкой.

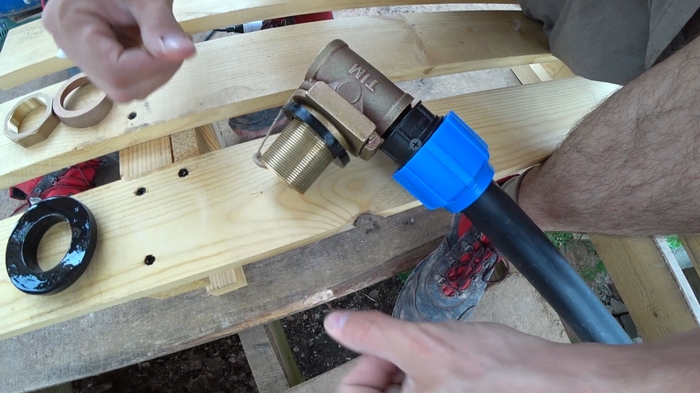

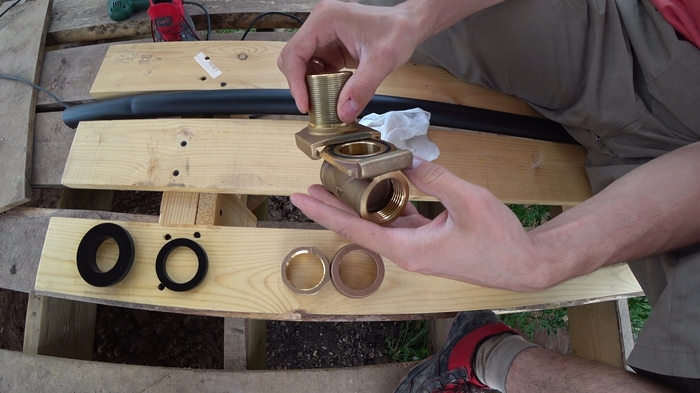

Адаптер состоит из двух частей: внутренней и ответной. Их герметичное соединение осуществляется по принципу «ласточкин хвост». Перед установкой все резиновые прокладки желательно защитить силиконовой смазкой. Так же, связали веревкой обе части вместе, для предотвращения падения ответной части адаптера при опускании в скважину.

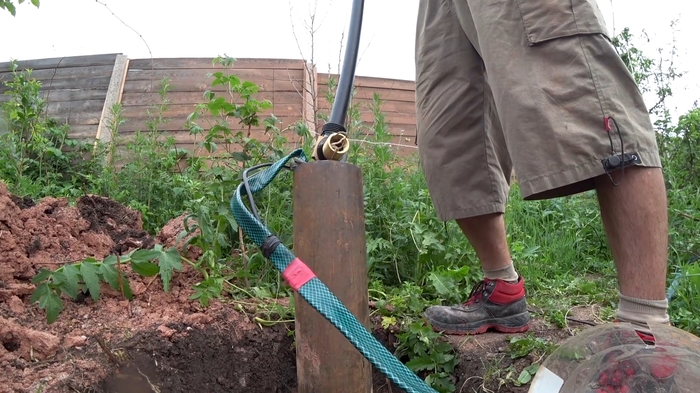

После этого выполняется непосредственно установка адаптера.

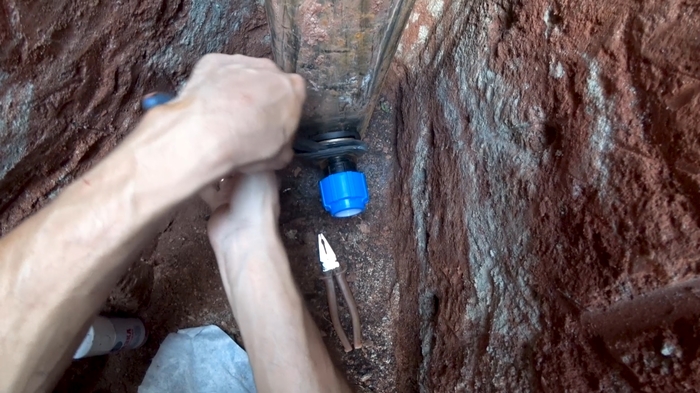

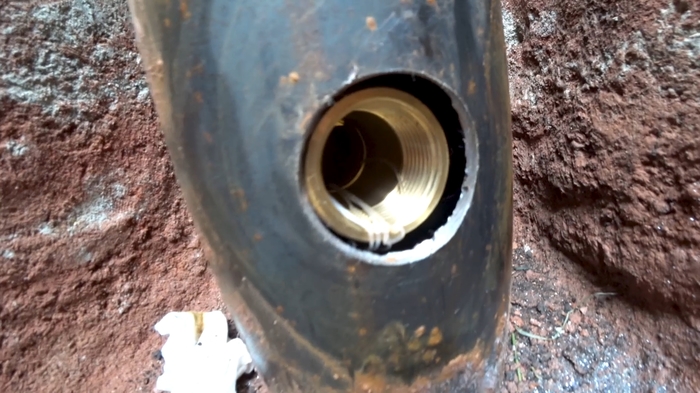

Подцепив адаптер, закручиваем гайку.

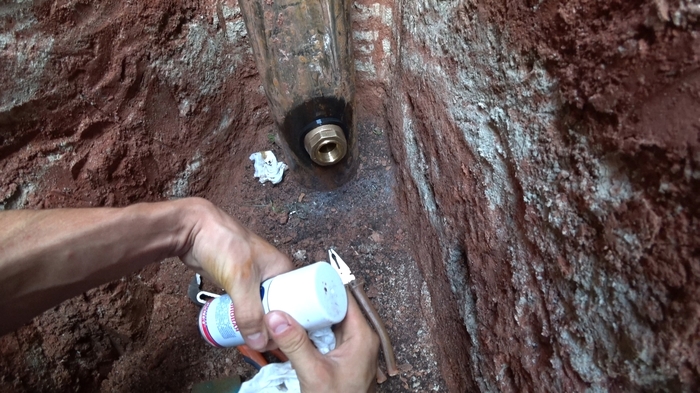

И снова покрываем все силиконовой смазкой.
3 Напорная магистраль (в земле)

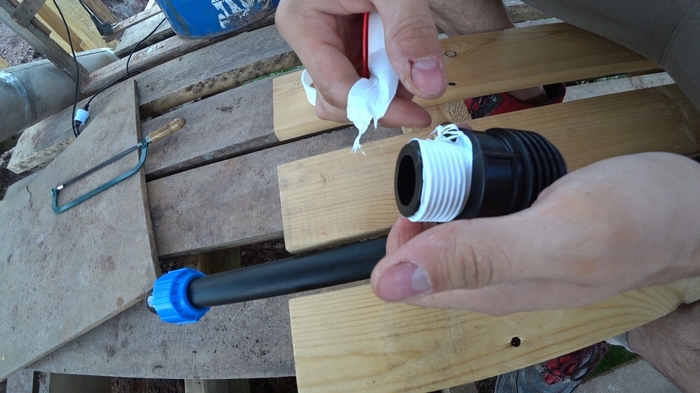

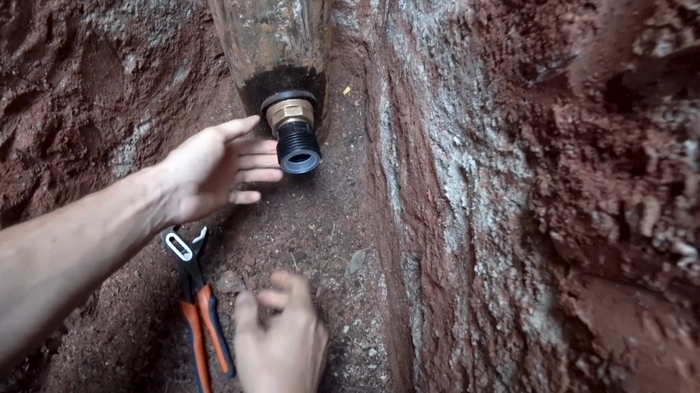

Напорная магистраль начинается с компрессионной муфты, которая вкручивается в ответную часть скважинного адаптера. Для уплотнения резьбового соединения использовали фум-ленту. Так же можно использовать сантехнить, но только немного, иначе можно повредить пластиковую резьбу.
Следующим этапом идет горизонтальный участок трубы.

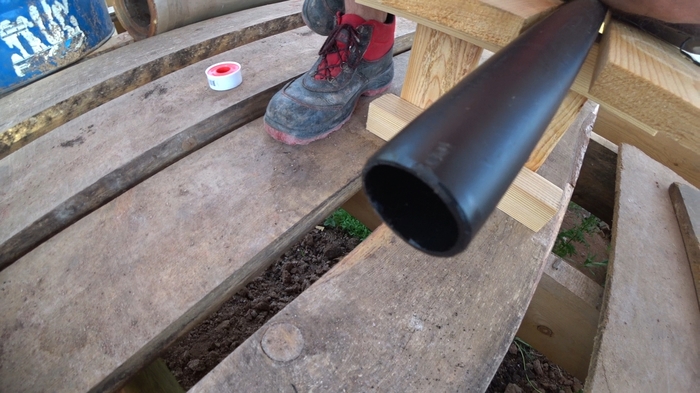

Для наружного водопровода используется питьевая ПНД труба.
Не рекомендуется заужать магистраль. Поэтому, на всем участке трубы от скважинного насоса до ввода в дом, диаметр трубы должен равняться внутреннему диаметру выходного патрубка насоса. В нашем случае выходной патрубок имеет диаметр 1 дюйм, соответственно наружный диаметр водопроводной трубы - 32мм.

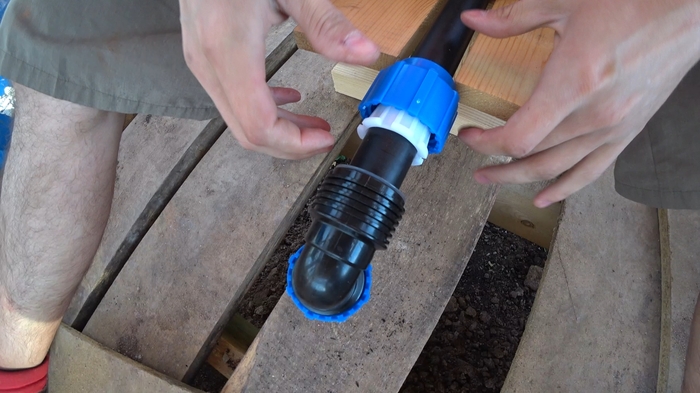

Далее идет отвод компрессионный, для поворота вверх.
И завершается магистраль вертикальным участком трубы, который заходит в 1-й этаж дома.
4 Утепление магистрали и прокладка питающего кабеля

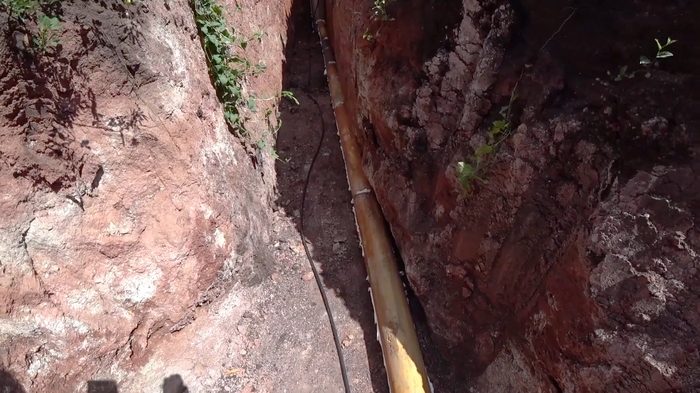

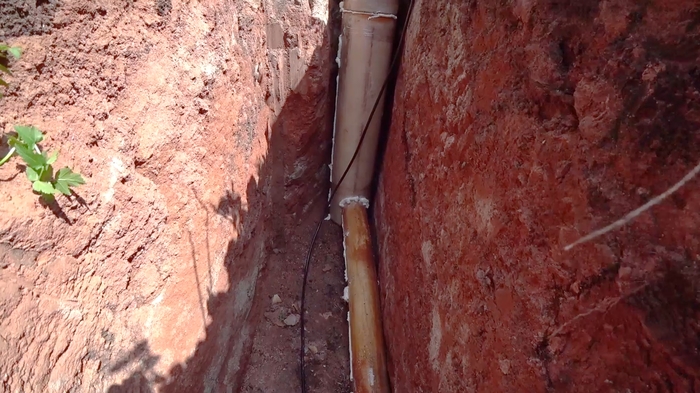

Всю напорную магистраль, а так же верх обсадной трубы скважины, мы утеплили скорлупой из пенополиуретана. На вертикальном участке трубы можно проложить греющий кабель, но мы не стали этого делать, так как у нас будет утепление цоколя и отмостки. Две зимы показали, что вода не перемерзает. Даже когда не пользуешься водой несколько дней.

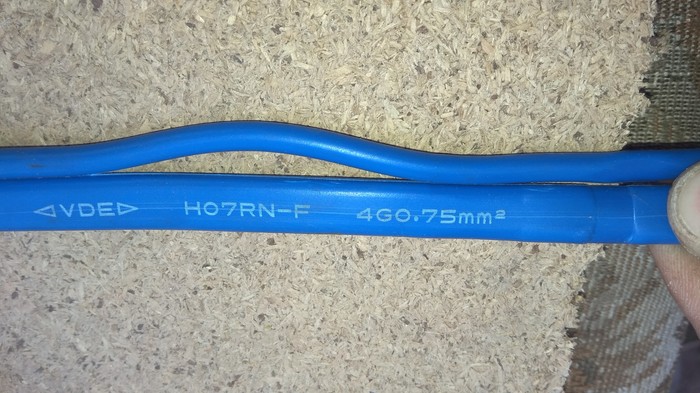

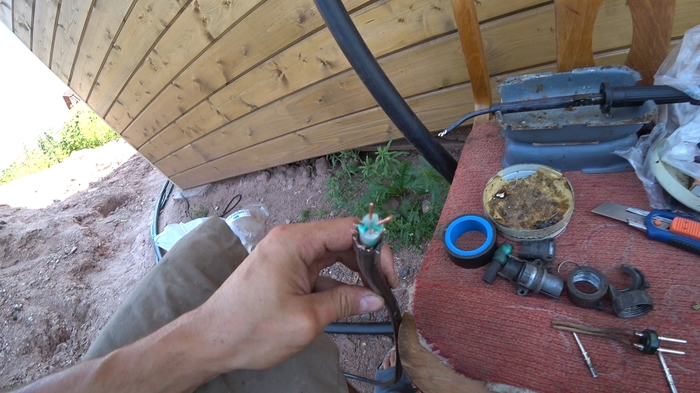

Рядом с напорной магистралью укладывается питающий кабель насоса. Для этого необходимо использовать кабель с равным, а лучше чуть большим сечением жил, чем используется в насосе. Родной кабель насоса имеет сечение 4х0,75 мм2, поэтому использовали экранированный кабель с хорошей изоляцией, сечением 4х1,5 мм2.

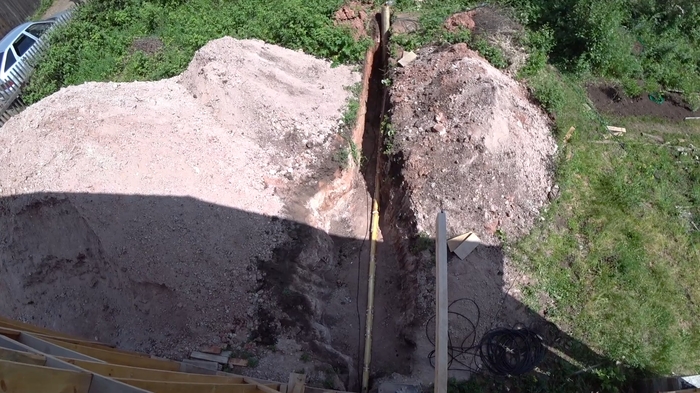

Укладывается кабель волной, чтоб в земле он не был в натяжку, с небольшими запасами по краям для удобства дальнейшего монтажа.
5 Обратная засыпка траншеи
Спасибо за внимание! Продолжение выложу завтра.
Instagram - https://www.instagram.com/good_h0me/
Показать полностью
24
Дом 124 м2
Показать полностью
4
Почему каркасный дом в России - сарай?
Вся проблема каркасной технологии - в том что в нее идут люди, которые хотят построить дом за 500 тысяч. А кто ищет - тот найдет. И в итоге вся Россия утыкана сараями, а по ним потом судят о "каркасном доме". Это вот прям инсайт последних 3 месяцев, после разговора с сотней людей, которые пишут "помогите! у нас 500 тысяч, нам нужен дом 150м2".
Показать полностью
Соседи по участку

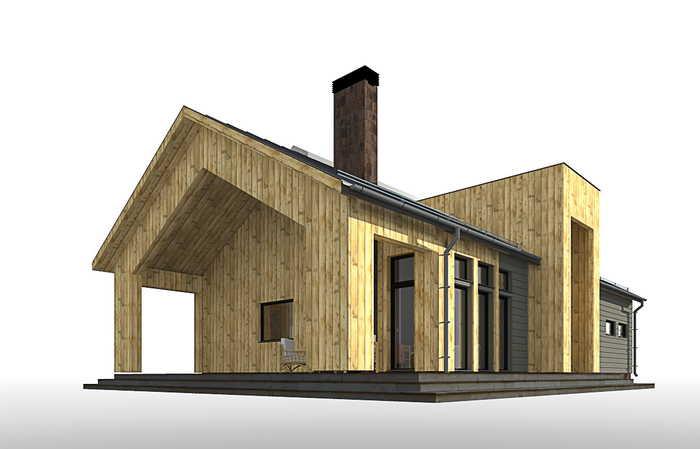

В продолжение последнего поста, про строительство дома. Мы выбрали концепт и его стараемся придерживаться, процесс идет медленно, даже слишком. Но мы быстрее с отцом пенсионером по выходным не успеваем. (это к тому, что у меня появился 1 подписчик, и если тебе интересно, то чуть ниже в посту будет пара фотографий). Но пост не об этом.
У нас наконец появились двое соседей, друзья между собой, купили два смежных с нами участка. Скажу, что с ближним к нам соседом знакомство в общем то удалось, а его друг адекватностью не отличился и приезжал бухать в "чисто поле", обоссал вокруг все что можно, при жене и детях. Поносил детей и вообще ...

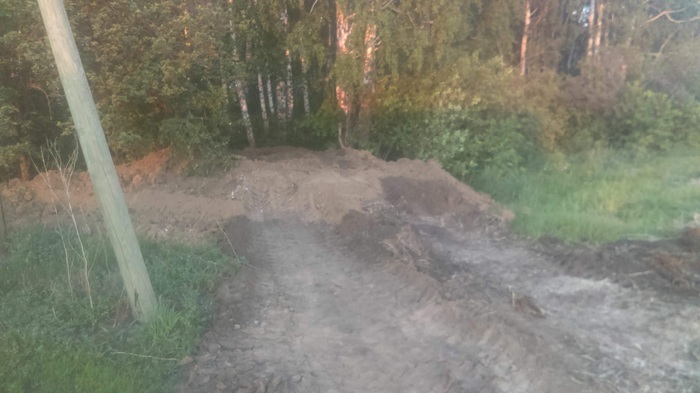

Так вот, поставил он гараж и сделал какое то подобие погреба, естественно после этого остался грунт (глина) которую по правилам нужно вывозить, или у себя на участке растащить. Все соседи как и я, кто хранит у себя на участке кучей, а кто вывозит. Наш герой просто столкал бульдозером все это добро в лес и после этого продолжил бухать.

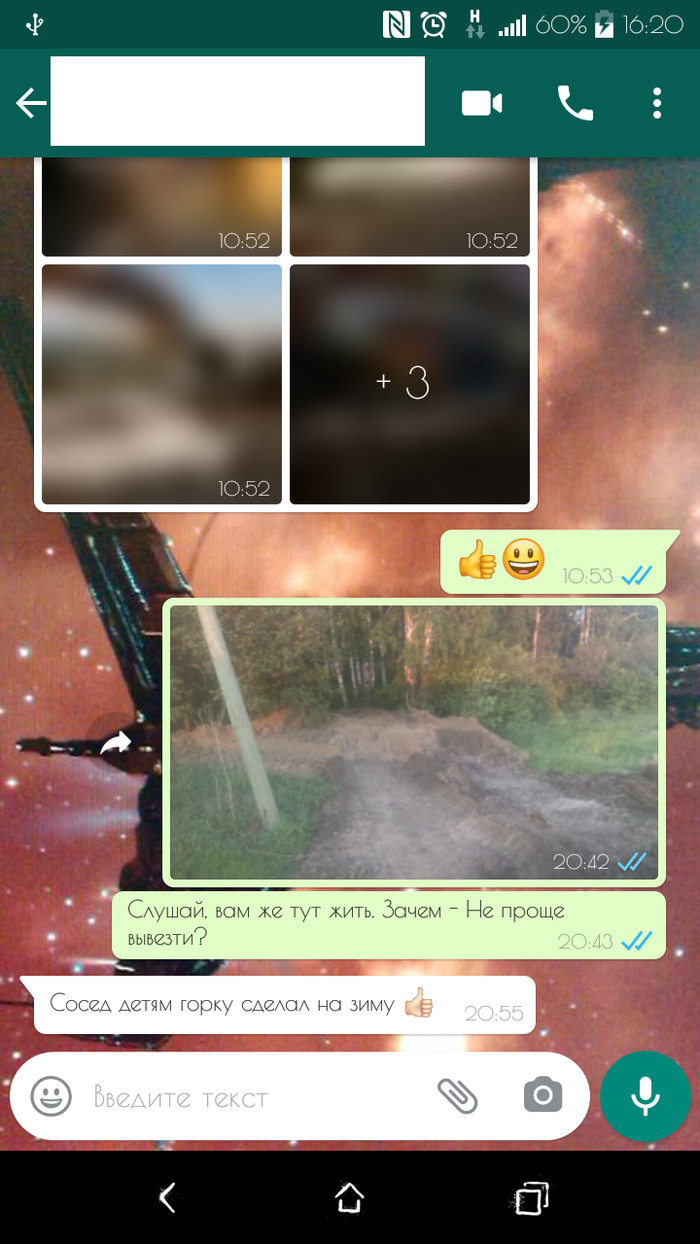

Сразу идти к ним как то не хотелось, 4 бухих жлоба и я с отцом. Вечером я уже написал его другу, своему соседу по участку вопрос, зачем? На что был дан ответ на скрине:
Ну как так можно, ну пипец же...

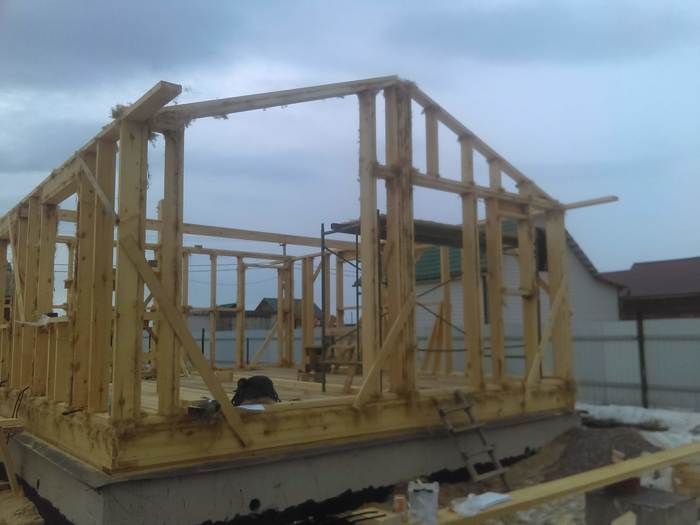

ну и моему подписчику и интересующимся )) немного фото
