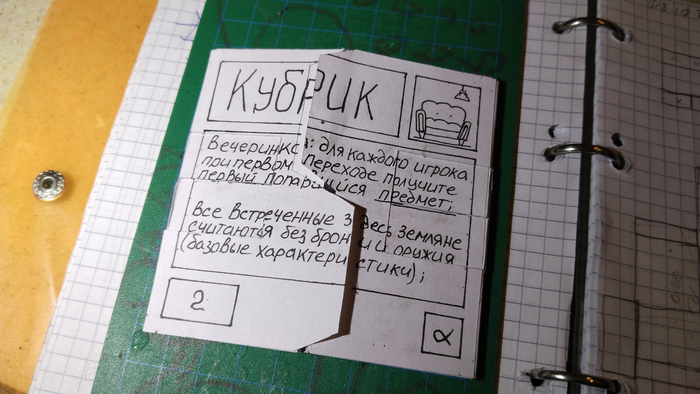

Земляне! Свершилось! Долгожданный тайл Кубрик для нашей авторской настолки "Это База!" готов! Теперь агентам ЭхКом есть где спать и даже закатить вечеринку!

Если коротко: в игре есть поле, строящееся в процессе из карточке 9 на 9 см. Не так давно мы подумали, что будет прикольно сделать складные стилизованные макеты этих модулей. И вот завершили работу над 4-ым таким модулем.

Подробнее об игре напишем позже. А пока - Кубрик! :З

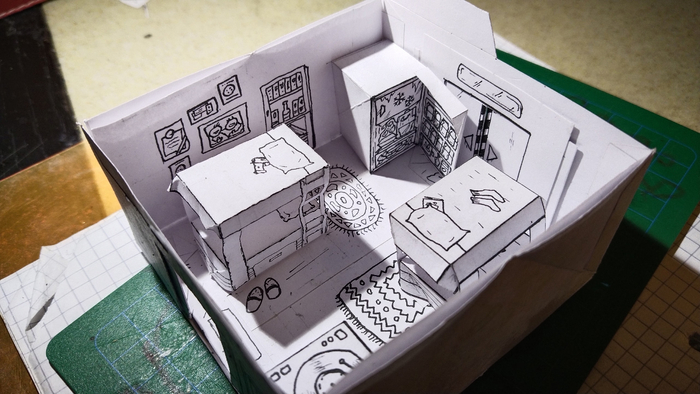

Из необычных фишек выделяем холодильник с открывающейся дверцей и двухъярусные "самостоятельные" кровати.

Благодаря этим элементам мы выяснили, что высота триггеров (тяг, прикрепляющихся к фону и в общем случае поднимающих спрайты), не должна быть меньше 10 миллиметров.
Во-первых, малый рычаг и большое усилие отрывают такую конструкцию от поверхностей крепления.

Во-вторых, они как правило сменяются и почти не держат форму (не восстанавливают).
Следующие тайлы будем проектировать с учётом новых знаний А пока что размышляем над тем какой модуль воплотить следующим? Вариантов куча.

В любом случае тайл получился весьма устойчивым. А пока...

Обустраиваем и помалкиваем.

ПЫ.СЫ.

Вы если минусите, хоть пишите в комментах, чего не так. За что минус-то? Мы же тут адекватные люди :З

Автор в принципе прав что автомат лучше поменьше, а кабель потолще (еще помним как любят налюбить изготовители с фактическим сечением).
Но раз мы инженеры то давайте использовать правильную терминологию и ссылки на НД.
Не номинал кабеля, а Iz - длительно допустимый ток кабеля (см. раздел 523); [ГОСТ Р 50571.4.43-2012].
При расчете Iz необходимо учитывать понижающие коэффициенты учитывающие, тип кабеля условия прокладки и эксплуатации.
Максимально допустимый ток кабеля Iz определяем по ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009 Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки  или ПУЭ (юридический статус ПУЭ это отдельная вечная песня...)

Если Iz= 25A, то можно ли защищать эту линию автоматом In = 25A ? Вообще да, можно. Я бы не стал, но можно.

ГОСТ Р 50571.4.43 предписывает координацию между проводниками и устройствами защиты от перегрузки, заключающуюся в обеспечении соответствия следующим условиям (п. 433.1):

Ib ≤ In ≤ Iz
Ib - расчетный ток цепи
In - номинальный ток защитного устройства.

там же есть требование I2 ≤ 1,45 Iz , но оно выполняется всегда для стандартного устройства защиты и можно не заморачиваться (ГОСТ Р 50345-2010 (МЭК 60898-1:2003) или ГОСТ Р 50030.2-2010 (МЭК 60947-2:2006)

проверку кабеля на термическую стойкость токам КЗ [ГОСТ Р 50571.4.43 п.434.5.2) для бытовых условий тоже проверять смысла нет, точно пройдет любой кабель. В бытовой сети, особенно дачной, другая чаще проблема - слишком низкий ток КЗ из за тонких проводов и протяженной сети.

Если не прав в чем-то, то комментарии прошу со ссылками на нормативу.

Один так себе эксперт осуждает другого так себе эксперта...

1 - Все таки ток выбран верно, 19. Пучки кабелей при спуске одного кабеля для розетки? Серьезно? Ладно, предположим еще два кабеля в штробе, но 7-9? Вы не перепутали квартиру с кабельным подвалом пром предприятия, где в лотках лежат кабели большим количеством?

2 - Разница какая групповая нагрузка или нет? Вы одним прибором перегрузку вызовете или несколькими, главное чтобы защита была, а ей пофигу один чайник вы включили или 20 лампочек.

3- Один доморощенный эксперт критикует методику выбора автоматики другого... Если вы не в курсе, то выбор автоматики должен быть основан из расчёта тока КЗ, после измерения сопротивления петли ( фаза-ноль). Как бы забавно, когда один колхозный вариант критикуется другим тоже колхозным. Если боитесь перегрузок в пару ампер, то есть разные виды автоматов ( характеристики А В С D), которые по разному реагируют на величину перегрузки, все до вас придумали.

4. Вы не очень понимаете что такое активная нагрузка, если при разговоре о активной нагрузке рисуете cos phi. Но даже если говорить о полной мощности ( а не чисто активной, о которой была речь) то 0,9 - очень круто для бытовых потребителей, такое в теории может и встречается, но на практике даже 0.95 мало где встретишь, все самые мощные потребители ( имею ввиду приборы) - это нагреватели ( тэны, обогреватели, плиты, духовки, чайники, печки) ,а они у нас чисто омические, то есть активные потребители.
