Вру 2.0
Однако,здравствуйте!
Привезли мне значится свежесобранный щит Вводного Распределительного Устройства (ВРУ).
Все вроде бы хорошо НО...открываем дверку.
Мдаааа.
Рубильник отходящих линий 1.
Рубильник отходящих линий 2.
Оба рубильника ОТКЛЮЧЕНЫ. Ручка правого смотрит вверх,левого вниз..
Рубильник поближе.
Система шин. Недопилена...
Главный рубильник. Обожаю сварку...
Все рубильники включены.
Показать полностью
8
Что-то странно жужжит в щитовой )))

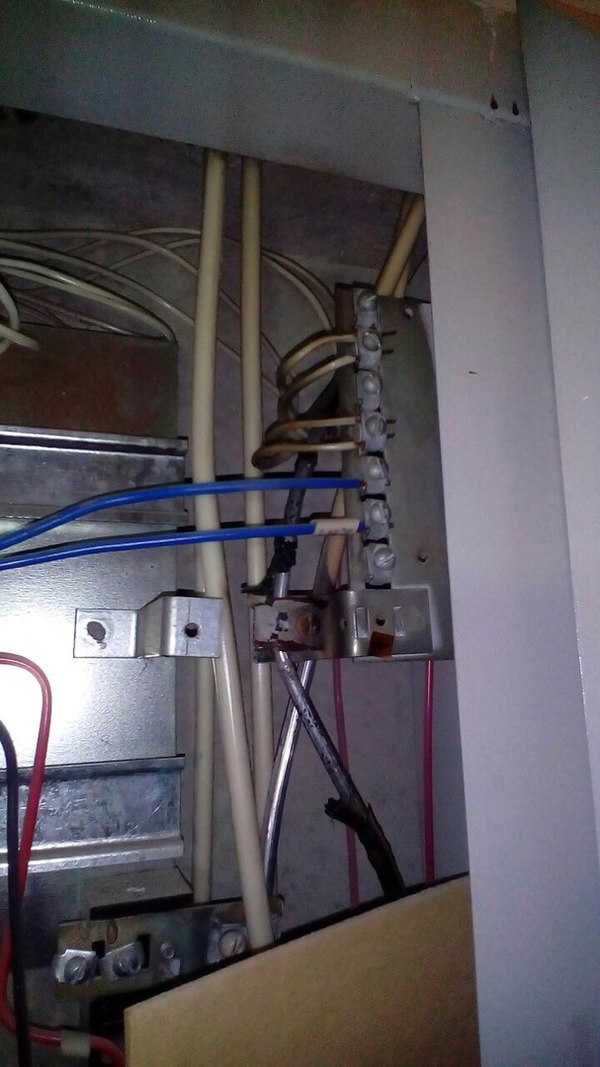

Работаю в аварийке, жильцы позвонили и пожаловались на жужжание в щитовой расположенной в подъезде. По приезду обнаружили что некие личности когда подключали магазин присоединили ноль на перегородку разделяющую вводную и распределительную часть ВРУ.
Показать полностью
Сборка шита ВРУ-АВР (Работа над ошибками).
1. Добрый день, уважаемые Коллеги. Решил поделиться еще одной своей работой. В этот раз это будет щит ВРУ-АВР. Производителя оборудования замазывать не буду (вроде на рекламу не похоже), а вы его и замазанный узнаете.

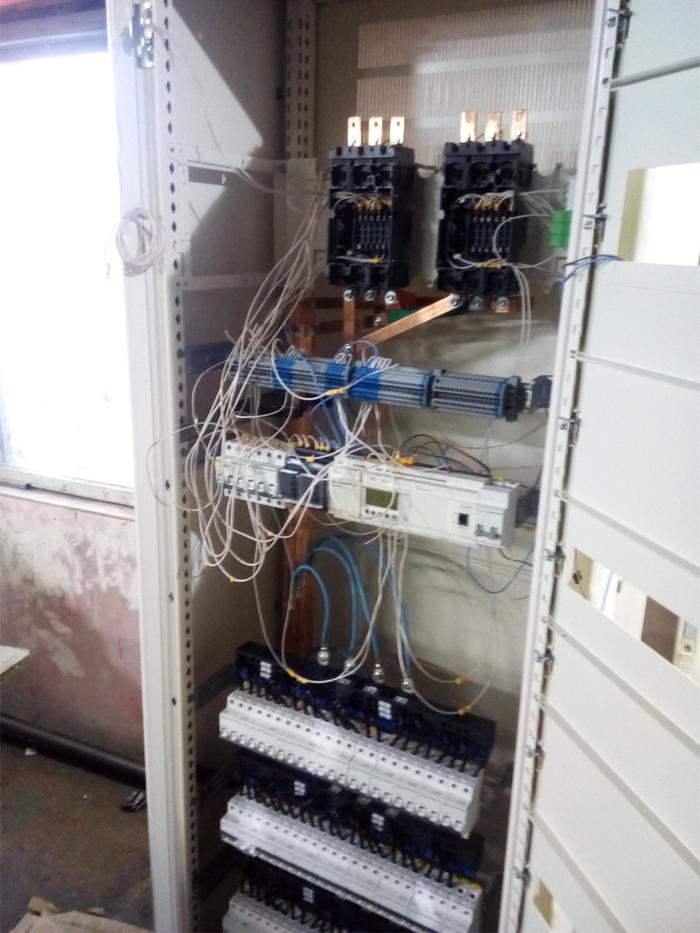

2. Как всегда интересная уникальная предыстория. Одна организация решила поставить некоторому заказчику щит заводского изготовления собранный своими силами со словами «да там не дофига делов!!!». Но что-то пошло не так и в сроки не уложились. Заказчик начал возмущаться и чтобы урегулировать споры в мирном русле, нас попросили помочь (ну не бесплатно конечно). Приезжаем и видим вот такое

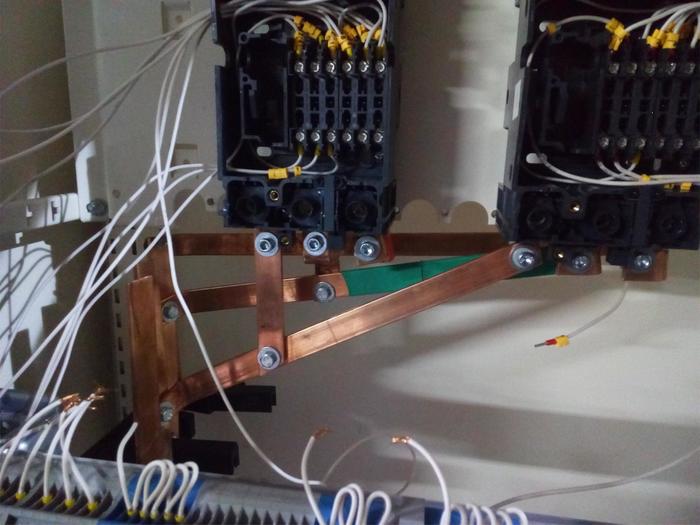

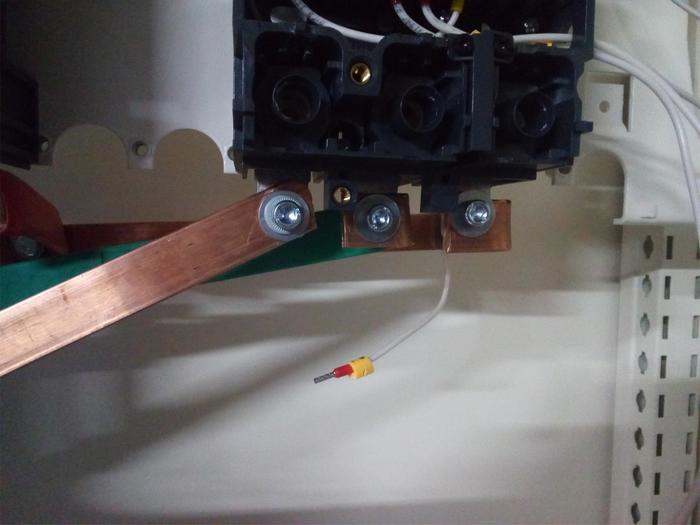

3. И такое. Мне одному кажется, что такой способ интеграции шин не похож на заводской?
4. И такие изгибы тоже не от всемирно известного производителя.

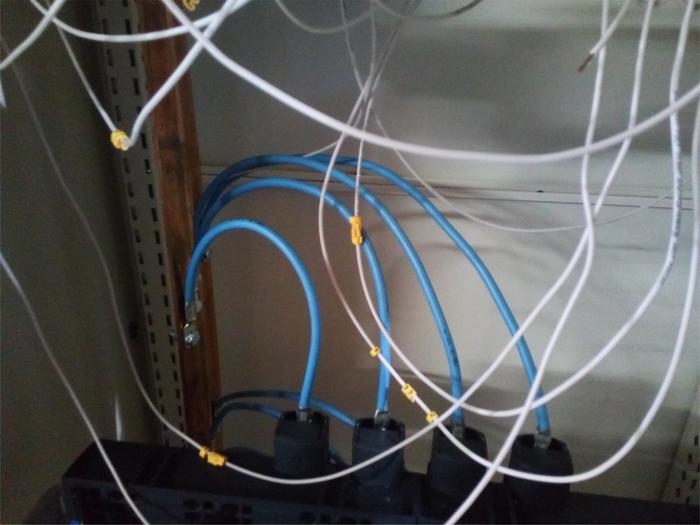

5. На этом «заводе» не читали ПУЭ про синие провода.
6. Вторичные цепи собирал Питер Паркер в ударе.
7. На гибкие провода наконечники одевать не модно.

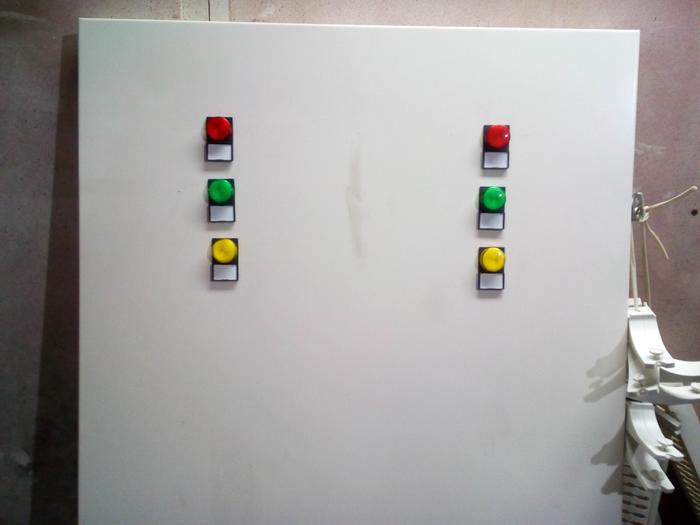

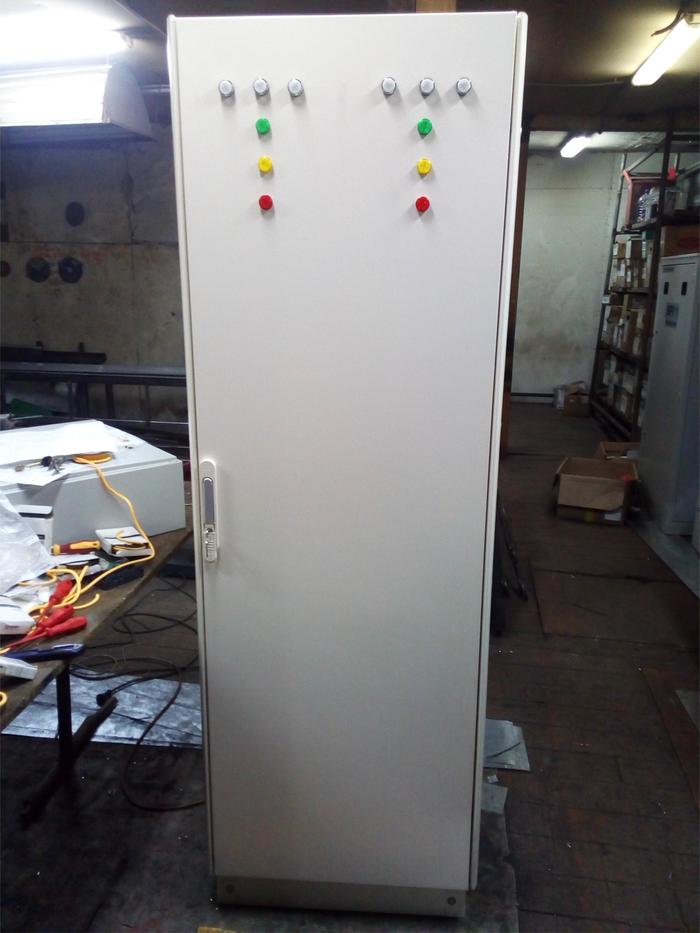

8. «Дизайнерское решение» с лампочками очень спорное. Антисимметрия и заваленный горизонт не всегда может быть понят потенциальным заказчиком.

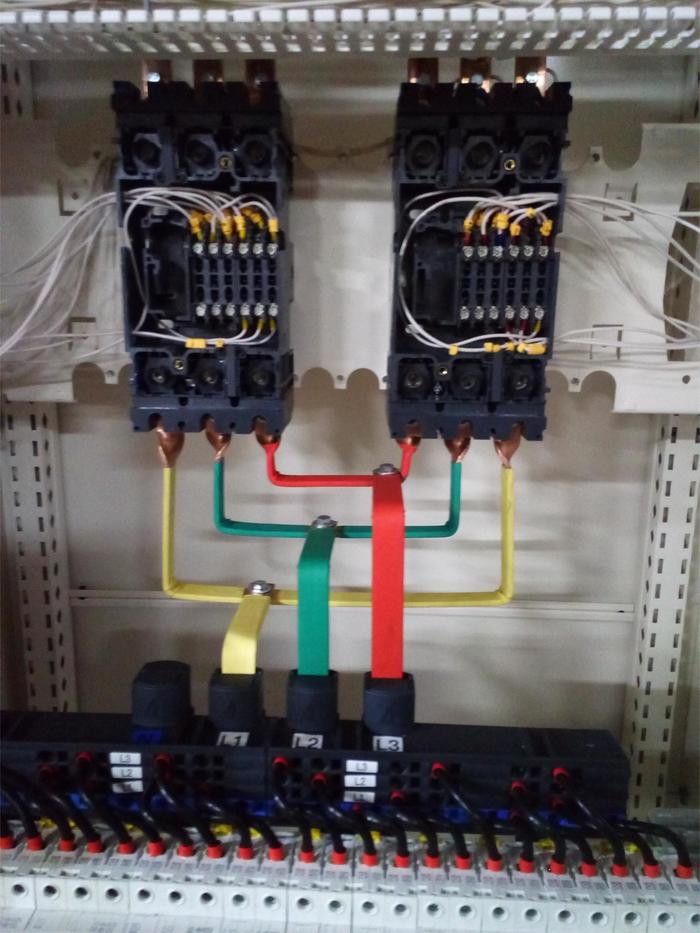

9. Больше на это смотреть нельзя. Начинаем переделки. Переделываем ошиновку. Разбираем паутину проводов.
10. Одеваем на многожильные провода (они шли комплектные) наконечники.
11. Ставим все устройства управления на свои места.

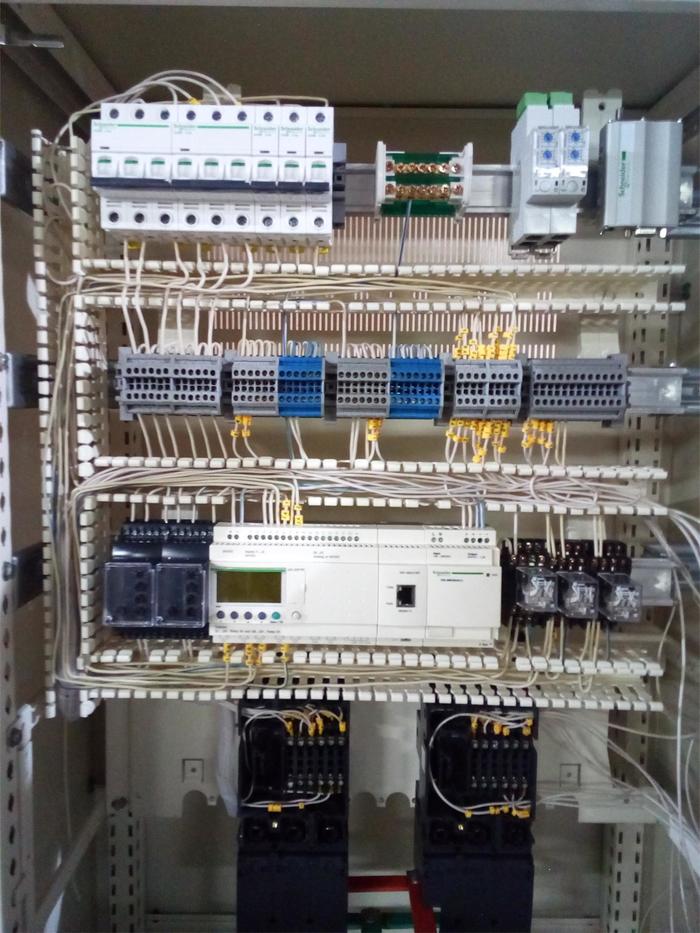

12. И «раскладываем» вторичные провода по своим местам.

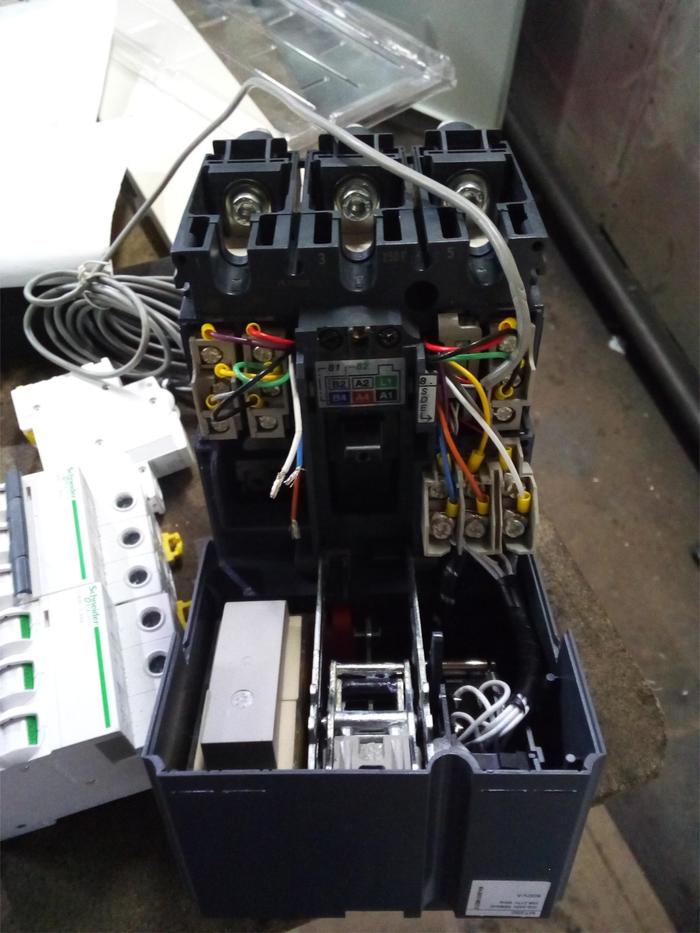

13. Собираем автомат с механическим приводом. Состоит прямо из кучи запчастей.
14. Исправляем «дизайнерское» расположение лампочек на двери. Но косяки исправить на 100% не получилось. Видны дыры от старого положения ламп. Но это порешаем позже.
15. Все подключаем и закрываем каналы.

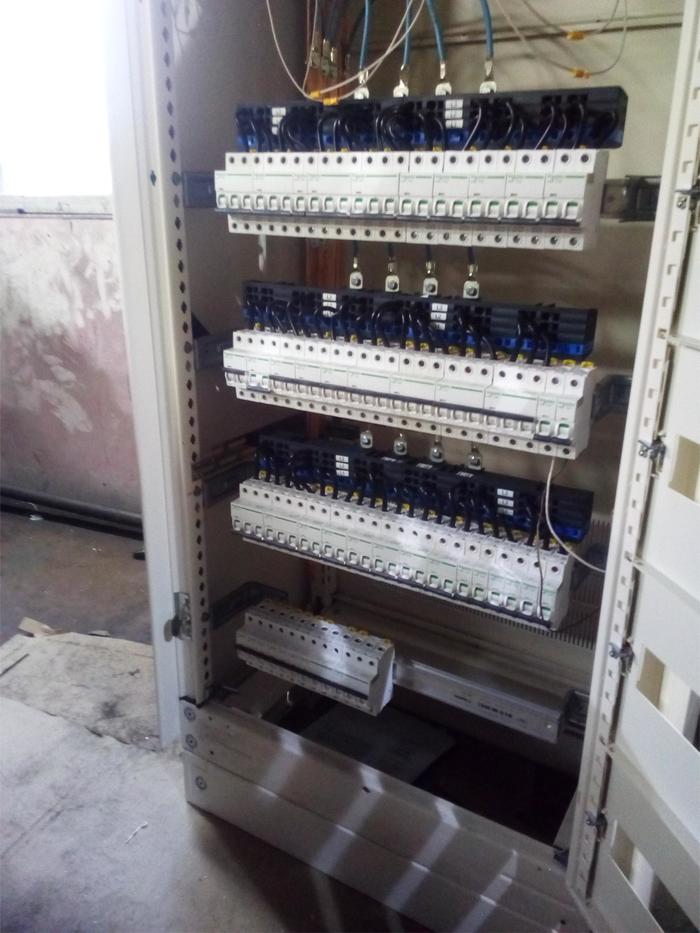

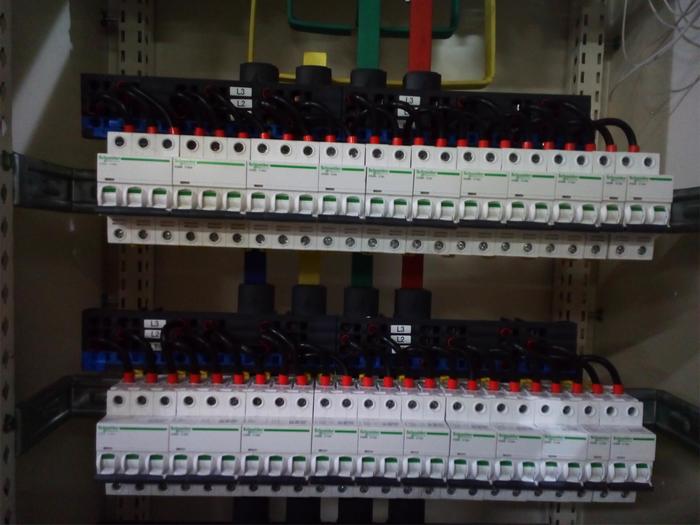

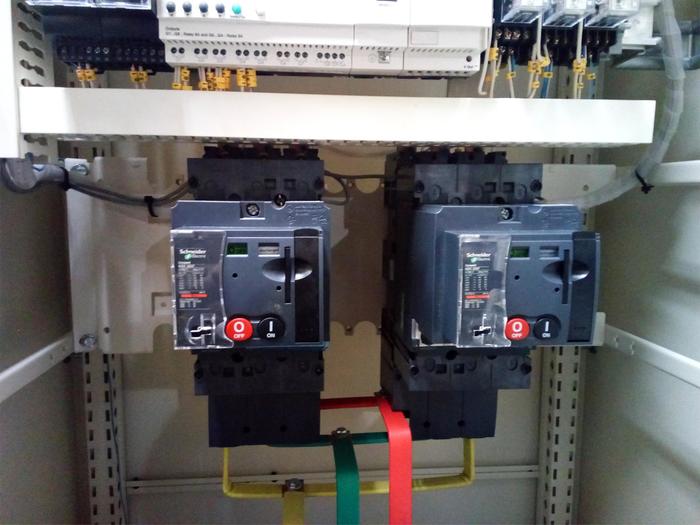

16. Вставляем автоматы.

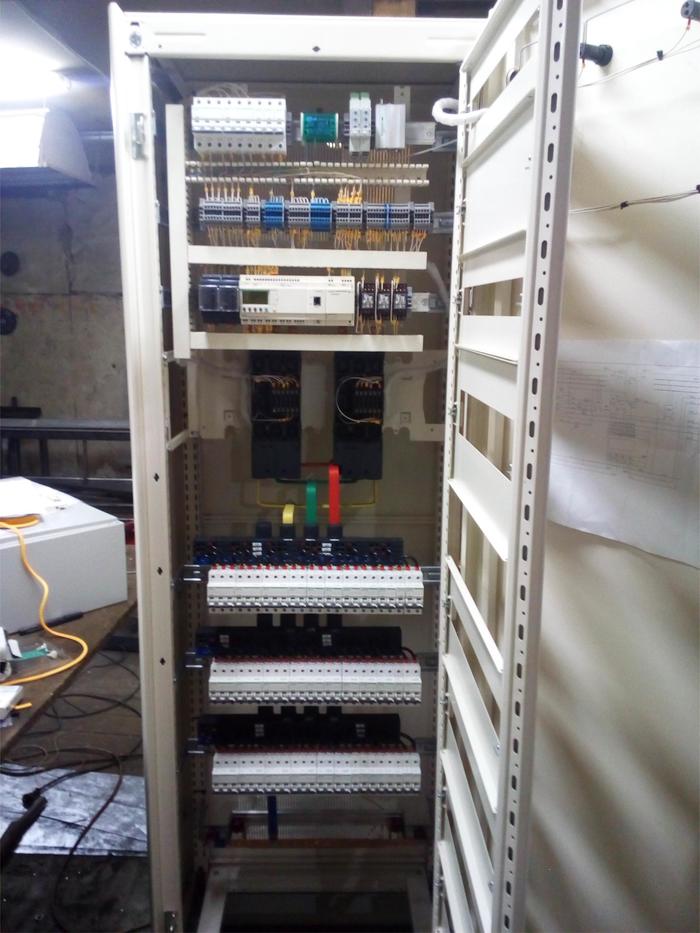

17. Окончательная сборка.

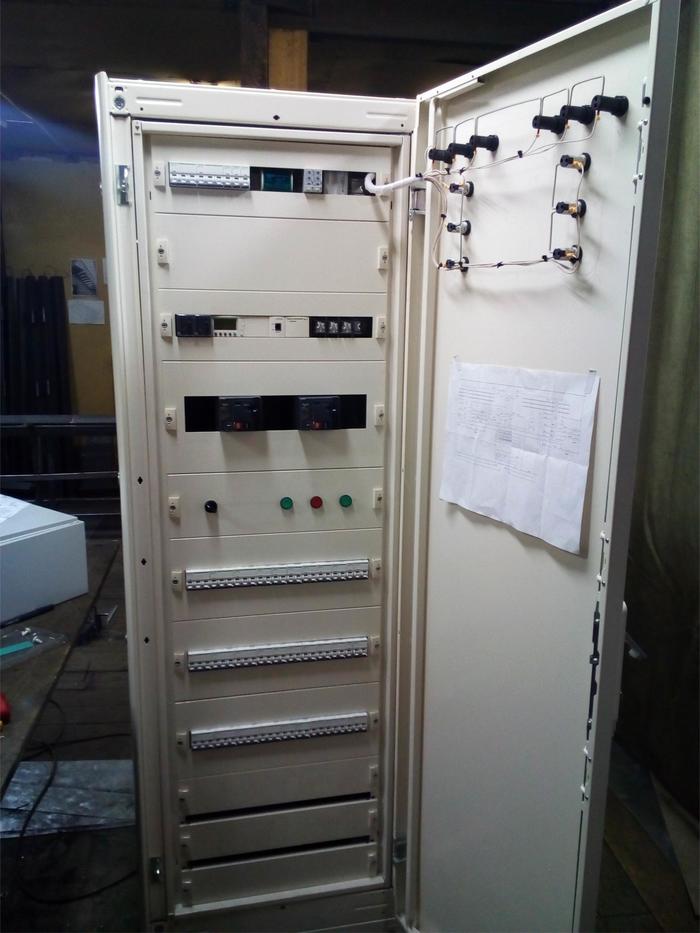

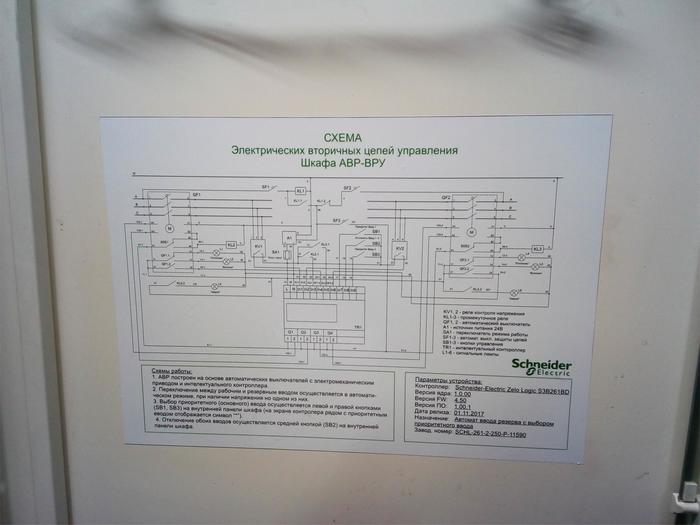

18. Клеим схему. Надо же чтоб было как с завода.

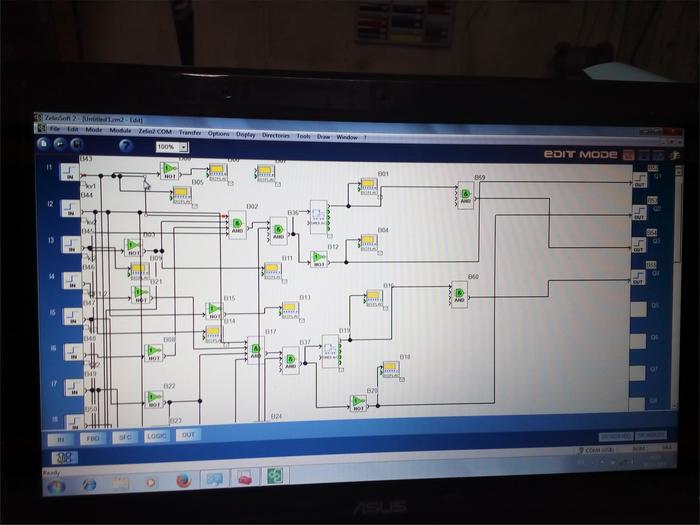

19. Пишем прошивку и заливаем. Проверяем «в холостую»
20. Упаковываем все и отправляем на объект заказчика (в другой регион).
21. Приезжаем и монтируем его на ПМЖ. И клеим наклейку, чтоб было как с завода и не было видно кривых дыр.

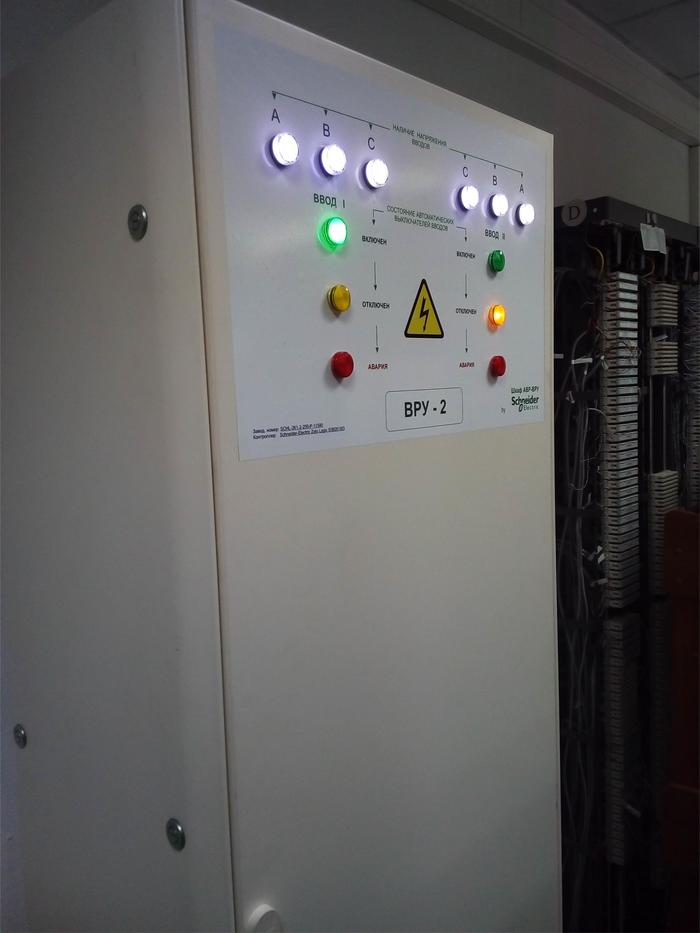

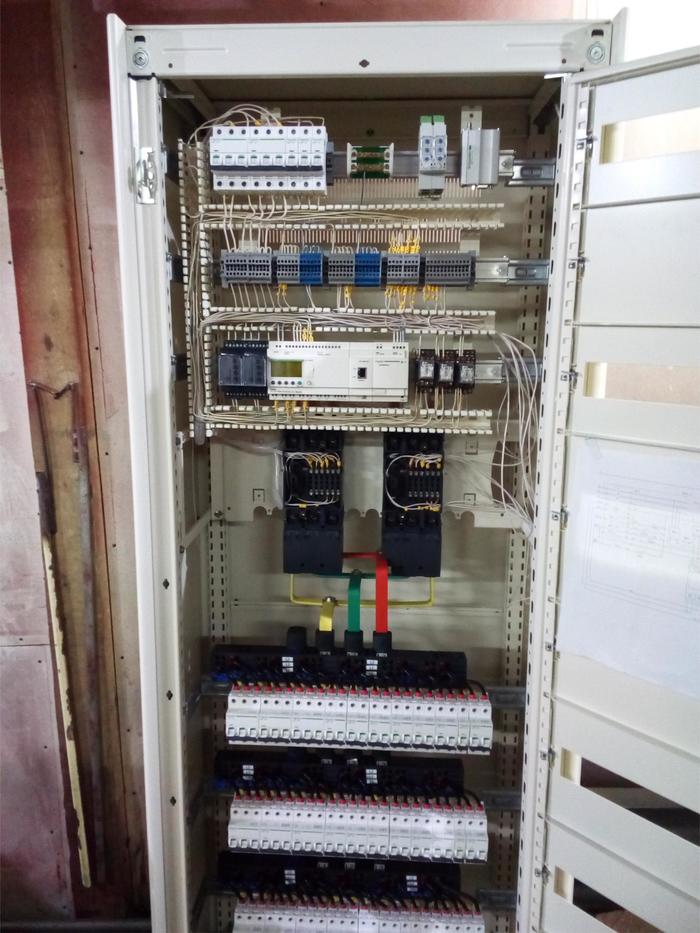

22. Вот так получилось

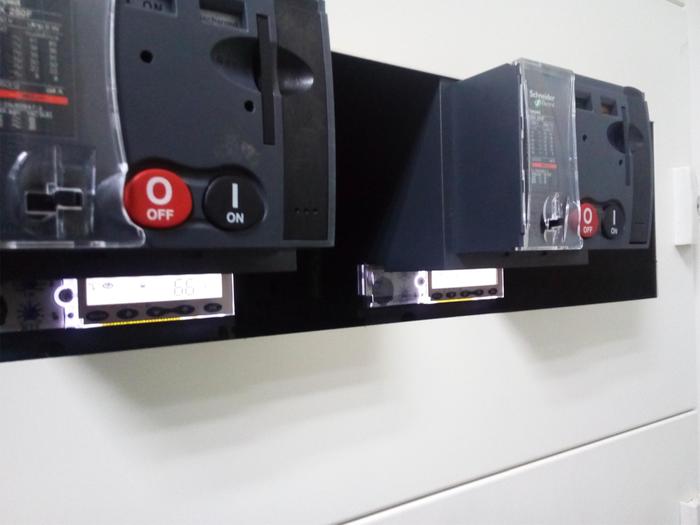

23. Автоматы даже умеют показывать нагрузку.

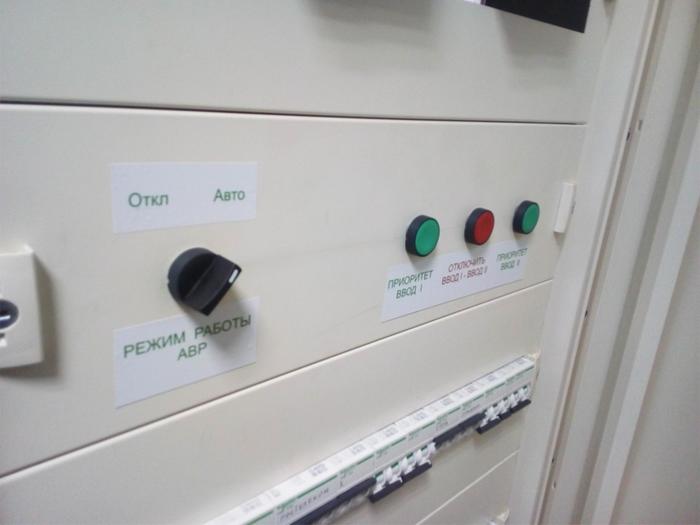

24. Элементы управления АВР.

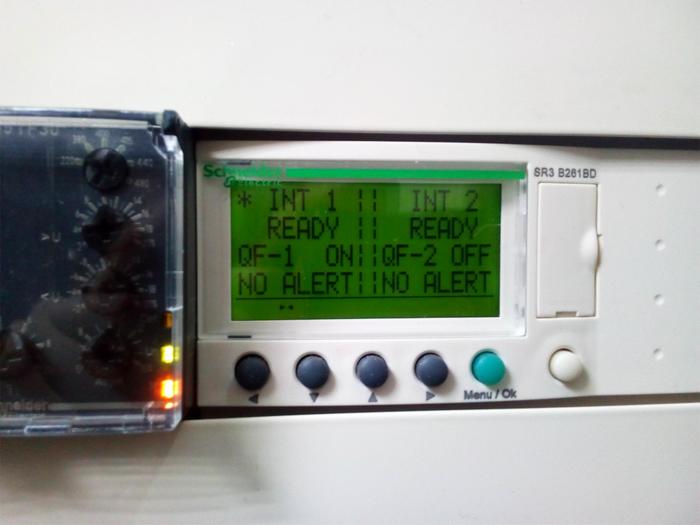

25. Это разработанный интерфейс. «Звездочкой» показан приоритетный ввод, его можно выбрать кнопками с предыдущей фотографии.
На этом спасибо за внимание и терпение. Всем хорошего дня и настроения.
Показать полностью
25
Стыдно за себя
Раньше всю жизнь говорила, что вот "я такая не красивая", "я такая жирная", " я такой урод", "ничтожество". Так привыкла к этим словам, что даже перестала замечать, как произношу их абсолютно произвольно.
Но кстати, потом, я поняла, что это все не так. Что то пошло не так, у меня случился такой сдвиг в голове, что мое чсв поднялось, и даже наверное выше чем надо. Я стала любить себя, уважать.
У меня есть нереально много идеалов, к котором я стремилась всю жизнь, они очень худые, почти анорексички. Мне они до сих пор нравятся, но я не могу похудеть, потому что я люблю свое тело. ЭТО ЗВУЧИТ НЕРЕАЛЬНО ГЛУПО И НЕЛЕПО. НО ЭТО ТАК И ЕСТЬ. Я не жирная, у меня нет лишнего жира, складок на животе, просто я нахожусь в таком обществе, где этих "супер пупер худых девушек" сравнивают с всевышним.
В глубине души, я хочу похудеть, но мне не хватает силы воли ( так как меня устраивает мое тело и сейчас). А подругам я вечно вру, и продолжаю говорить дальше что "я жирная", "тупая", "уродина", хотя я так не считаю уже давно.
Показать полностью
1
Записки электрика. Кунсткамера ЖКХ 3.
.... Приезжайте скорее у нас свет пропал! У всех есть а у нас нет!!!
Такие призывы о помощи зачастую и приходится слышать в трубке диспетчерского телефона.
Продолжу серию постов из будней электромонтажников аварийной службы электро хозяйства жилых домов.
Так уж получилось, что большая часть домов, находящихся на нашем обслуживании, это старые дома советской постройки, не ведавшие кап.ремонта электрики ни когда. В обязанности службы входит аварийное устранение причин по которым, собственно говоря, нас и вызывают. Нууу, скажите Вы, развел тут сопли, картинки давай.
Картинки? Ах дааа....
Тут ничего особенного, просто стандартная щитовая. Ну как стандартная, стандартно-херовая щитовая:

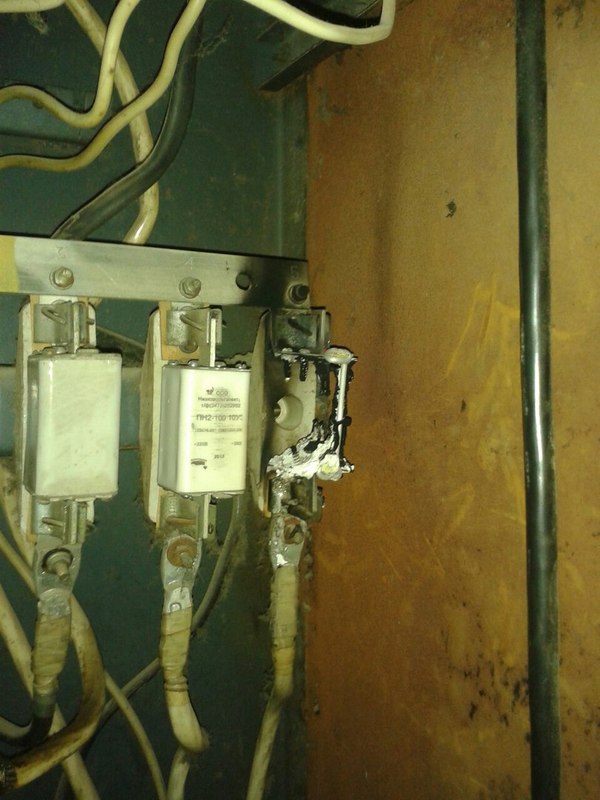

Отгоревший фазный "орех" подкоптил малость счетчик:
Квартирные нули:

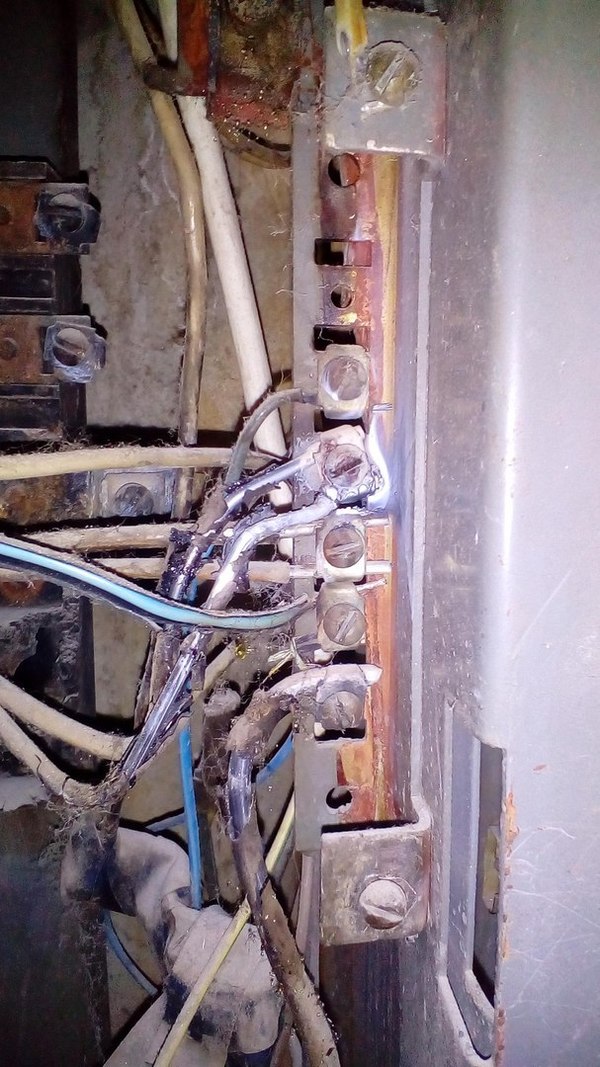

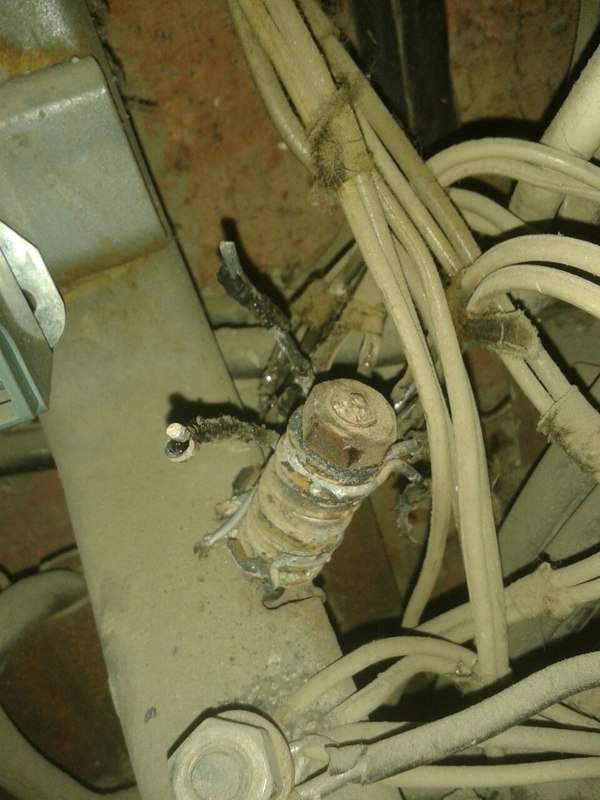

Нулевой болт в этажной щитовой:

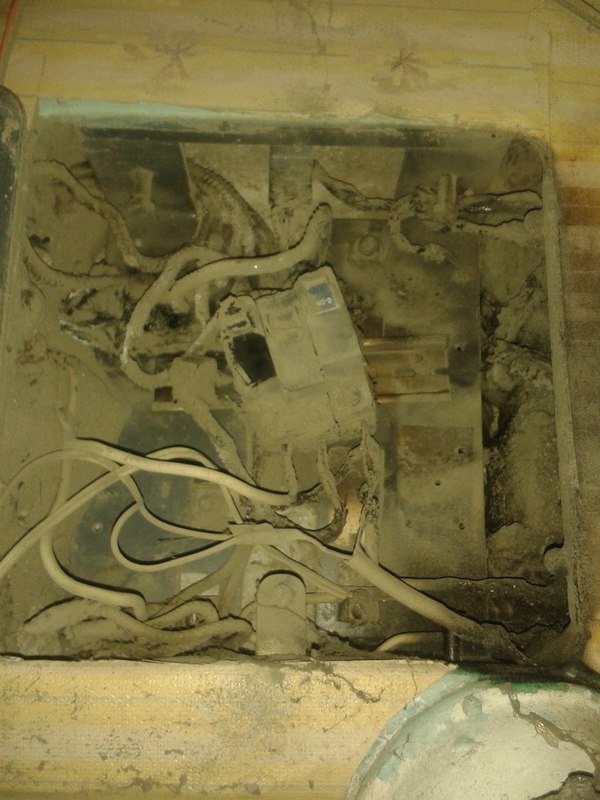

Сгоревший этажный щит:
Тут у кого-то хватило ума перекинуть квартирные нули на стояк заземления:

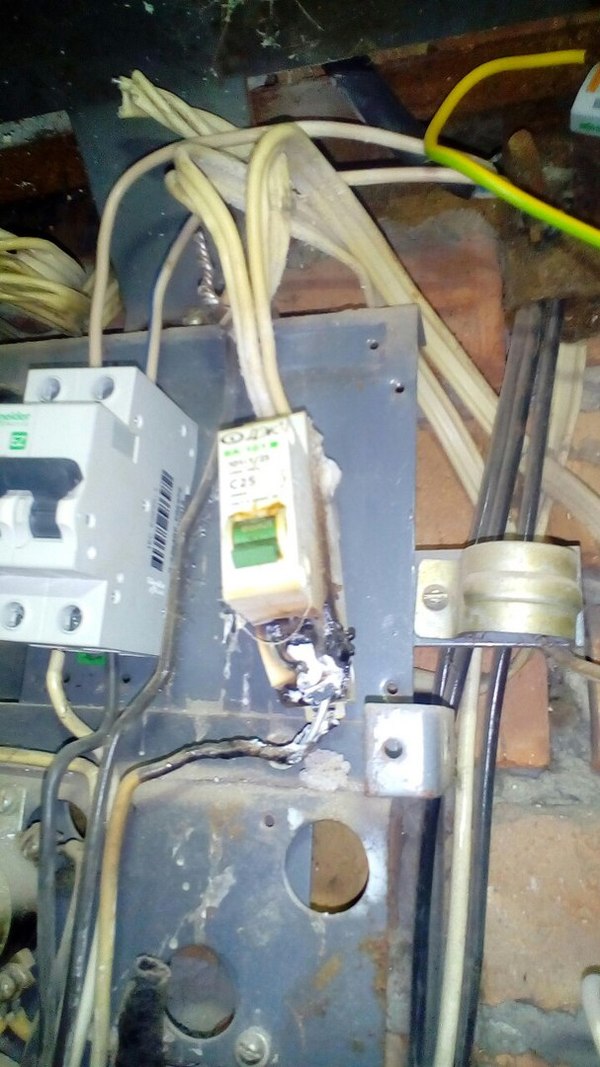

Квартирный автомат стойко несет все тяготы и лишения воинской службы перегрузки:
"Жучок" всем жучкам жучок (электрики меня поймут):
Все вышепоказанное мы конечно исправили и вдохнули поток электронов, которые стремительно побежали радовать жильцов.
Жопа тут у Вас какая-то, скажите Вы, и я с Вами соглашусь. Но не все стоит на месте, в большинстве случаев в реальности вы этого уже не увидите, там еже все новое и красивое.
Ну а тем, кто не побрезговал досмотреть до конца, маленький (и сушёный) бонус в комментах. Спасибо за внимание. To be continued...
