Обратился как - то ко мне товарищ, начиная с фразы: «ну тыж сварщик! можешь лопату починить?». Ничего не предвещало беды, пока не выяснилось, что лопата не простая, а титановАя.
TIG сваркой периодически работаю, но как правило по дюралям, изредка чёрные металлы, где требуется аккуратность. Началась подготовка матчасти операции «ЛОПАТА».

Из этого мы имеем, что нужно добыть электрод радиоактивный, хм.. Россия ведь страна возможностей, так что электрод был добыт)
Следующая сложность неожиданно оказалась в титановой проволоке. Казалось бы, титан и Россия - это же синонимы, но нет. По запасам этого металла у нашей страны хоть и второе место в мире, но оказалось запасы и проволока в магазине - это не одно и тоже) проволока тоже была добыта)

Фотографии ДО к сожалению нет, так как додумался пост запилить спустя пару недель.
Далее минут 10 тыкания настроек на стареньком grovers, несколько пристеночных прихваток и вуа - ля!

Резюмирую:
Проволока: 3мм
Электрод: 3мм
Заточка электрода: градусов 40
Ток: 80А, постоянный
Предпродув: газа 5 секунд
Постродув: 10 секунд (аппарат больше не даёт, приходилось хитрить)
Нарастание тока: 2 секунды
Спад тока: 5 секунд

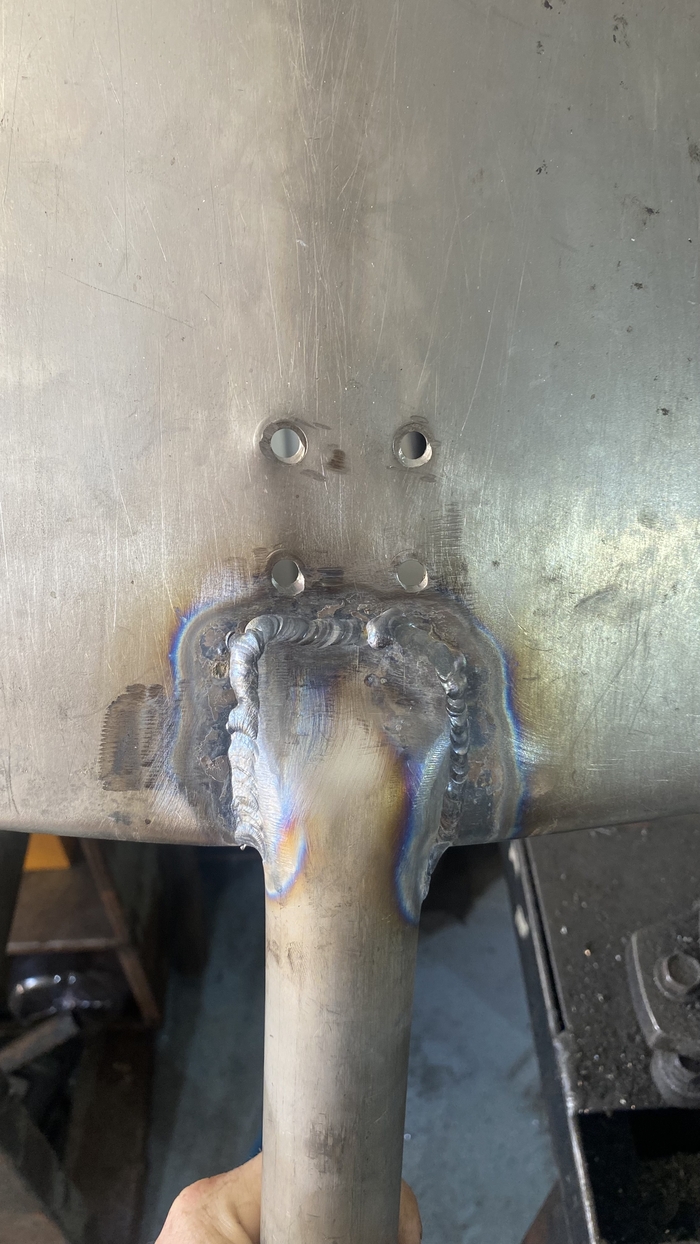

Результатом лично я доволен, для первой встречи со сваркой этого метала, считаю в грязь лицом не упал. Проварил с двух сторон, общая длинная швов порядком 30 см, израсходовал примерно метр присадки, а как говорят таблицы расчетов в метре такой титатоной проволоки марки ВТ20 получается 31г.

Здравствуйте

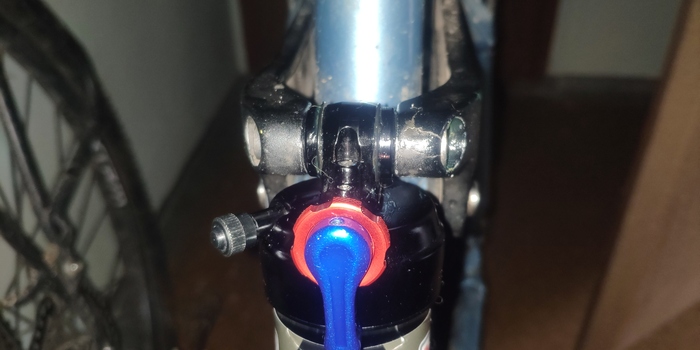

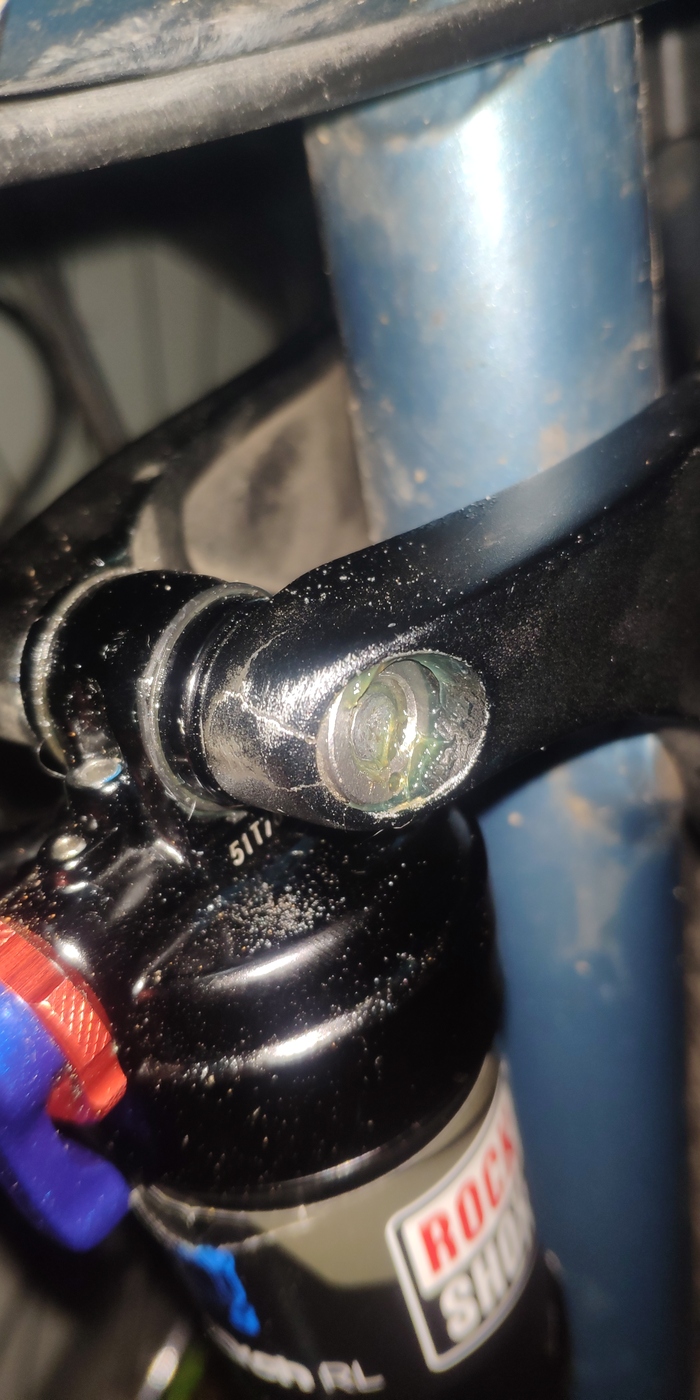

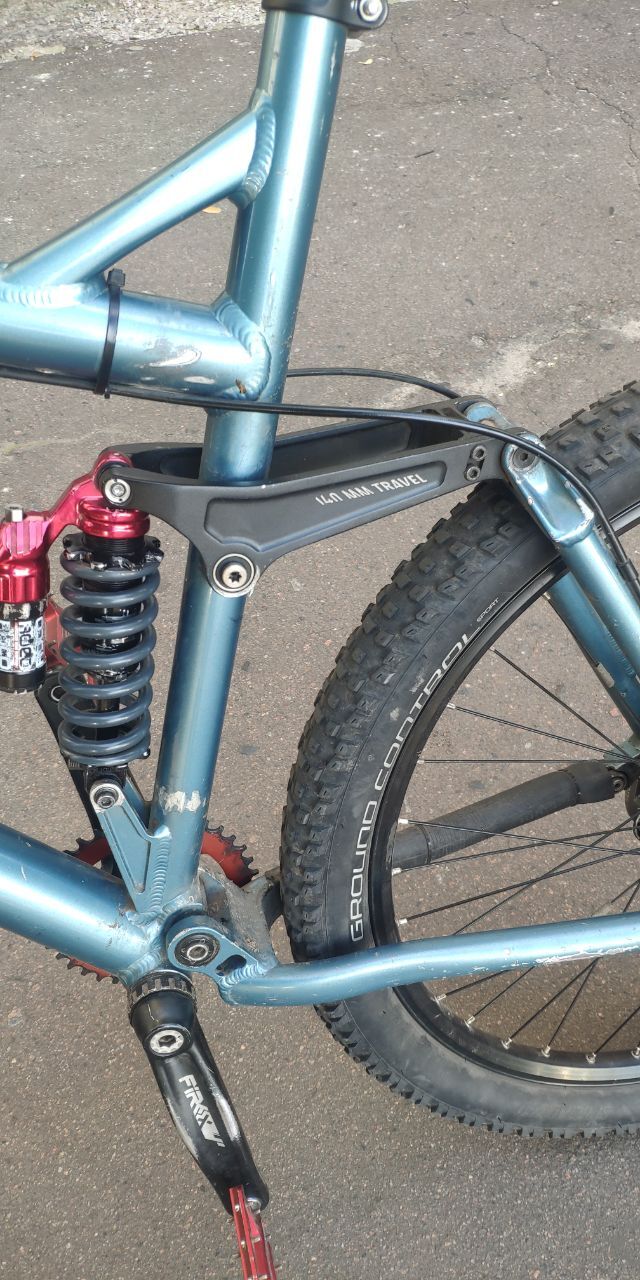

Пошла трещина по рычагу подвески велосипеда,алюминий(сплав возможно 6061 или 7005, использующиеся в велосипедах)
Деталь цельная(кованая получается?).
на ухе крепления аморта пошла микротрещина, толщина металла в этом месте около 2-3мм
Можно ли заварить без ущерба для прочности,чтобы дальше полноценно использовать велосипед?
На какие моменты подготовки (последующей обработки) обратить внимание?

Скучно.. Без бухла реально скучно.
Все бледное. Выдался выходной сегодня, и вместо угара и веселья я попиздил в мастерскую.
не ну а чо? Развлечение какое никакое!

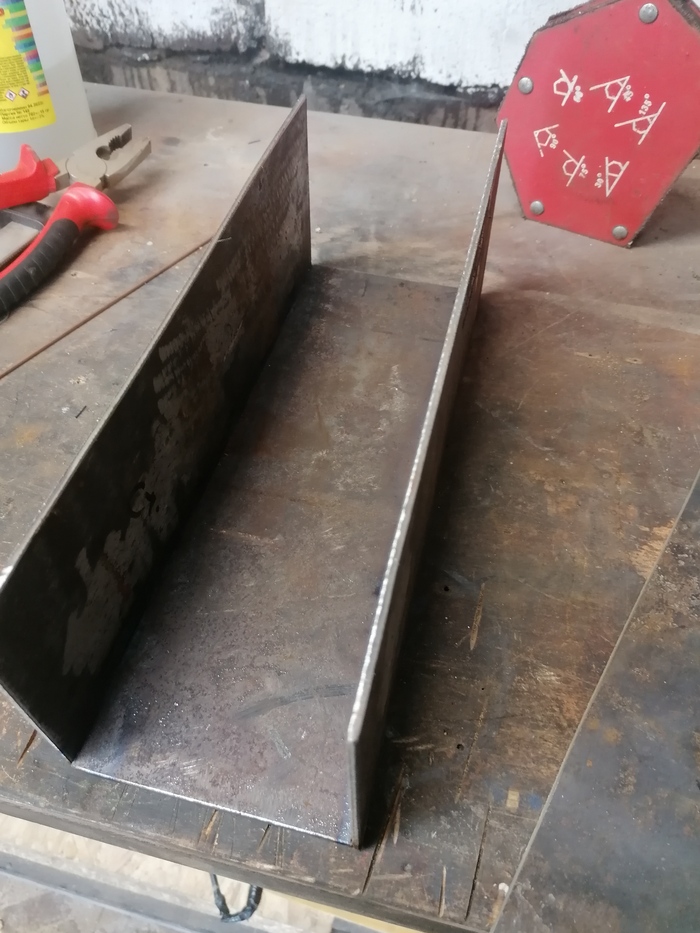

Нашел лист железа, вспомнил что еще есть аргон и понеслось! Накроил, вкривь/кось - не суть. Накроил - самое главное.
так себе затея, а хуле делать? Надо чем-то себя занять!

Кто-то спрашивал по сварке, мол больше уделяй внимание.

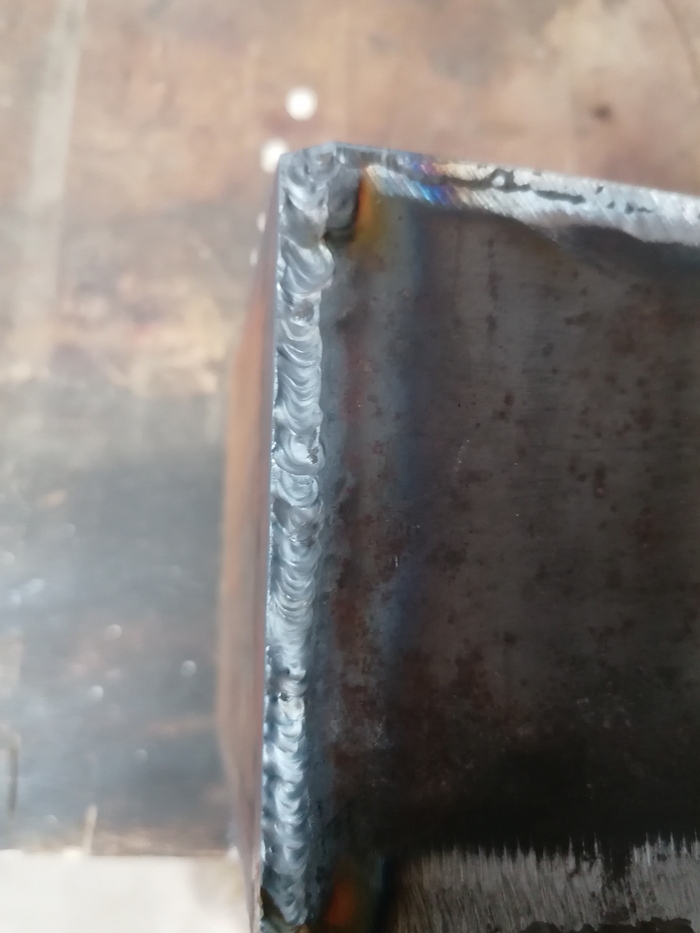

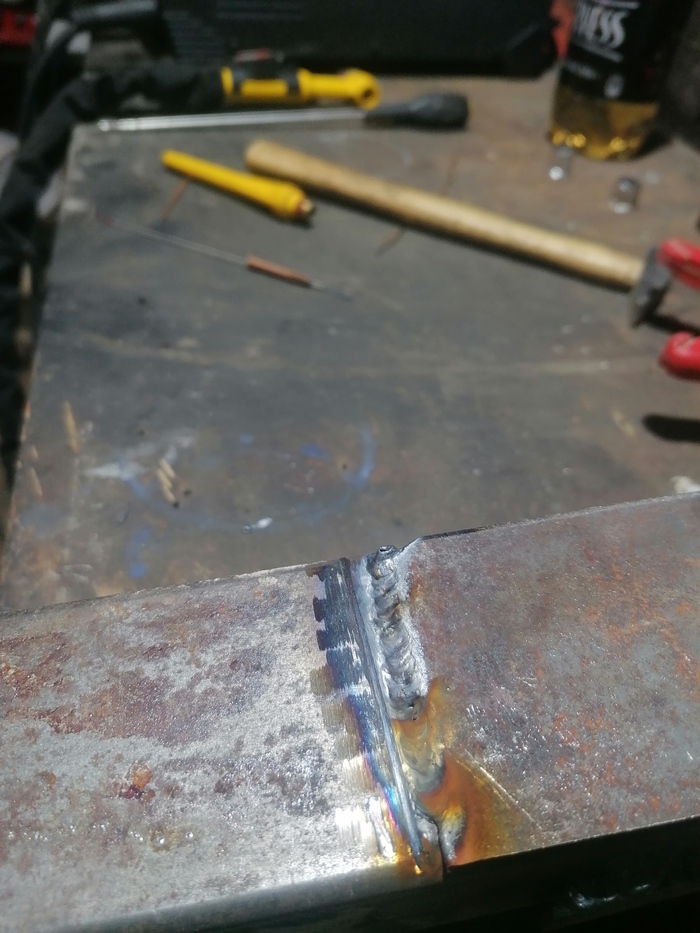

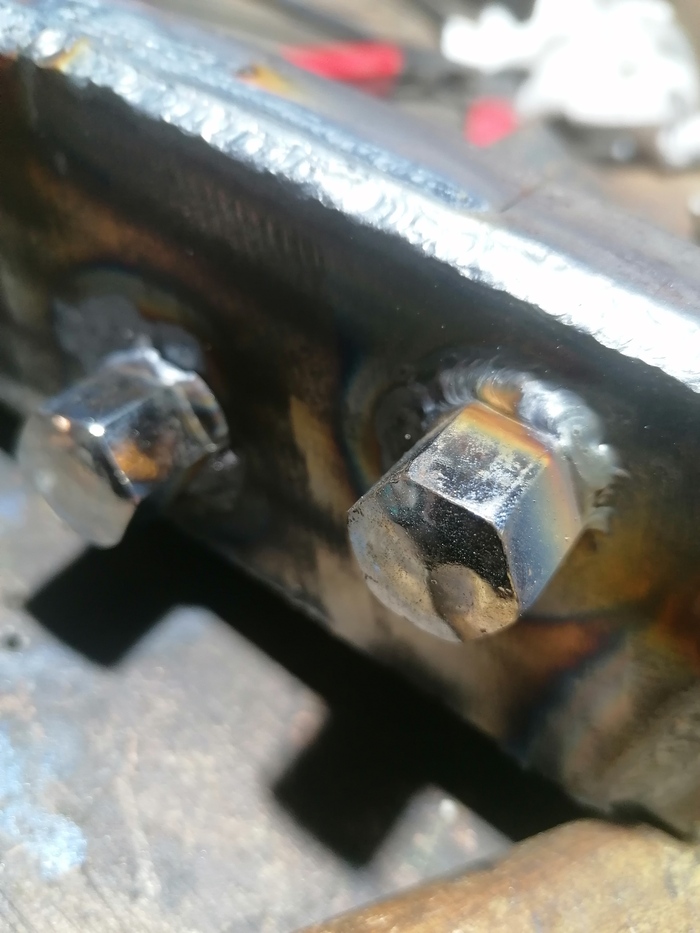

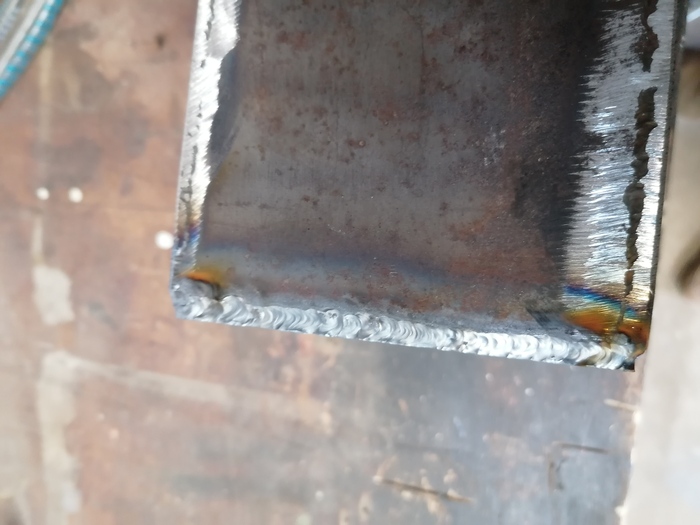

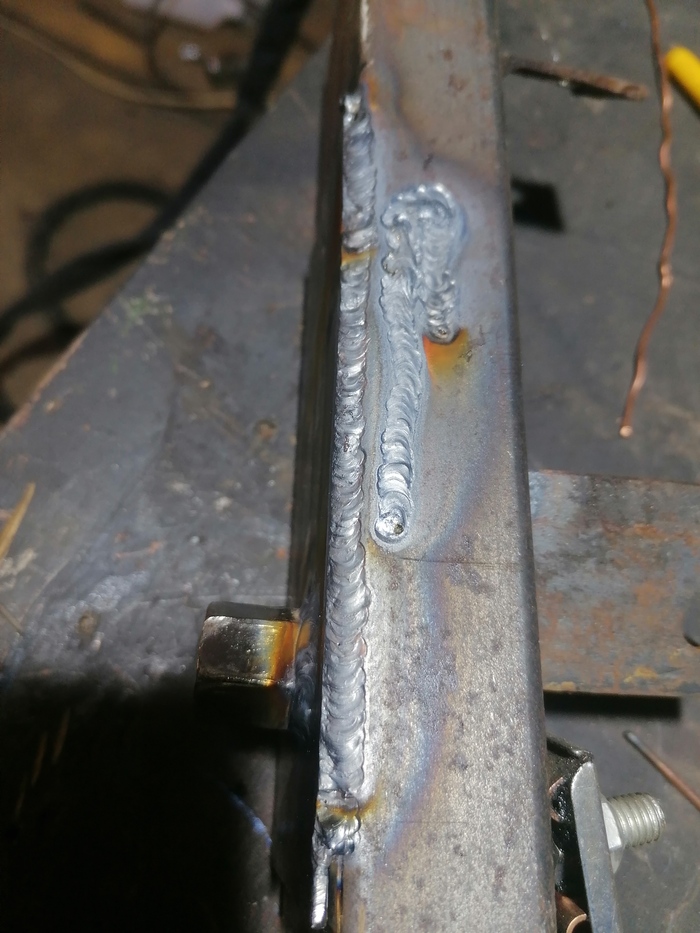

электроды на аргонодуговой - 1 мм, сварочный ток был - 55 ампер. Это предел для данной толщины электрода. Подача газа - 8 л/мин. Учусь сваривать металл на подвешенной руке. Когда ты не проебываешь баланс после потери опоры. Сложно бля. Но интересно!

Не везде заставлял себя обезжирить металл. Чуть позже - прошло. Нашел ацетон.

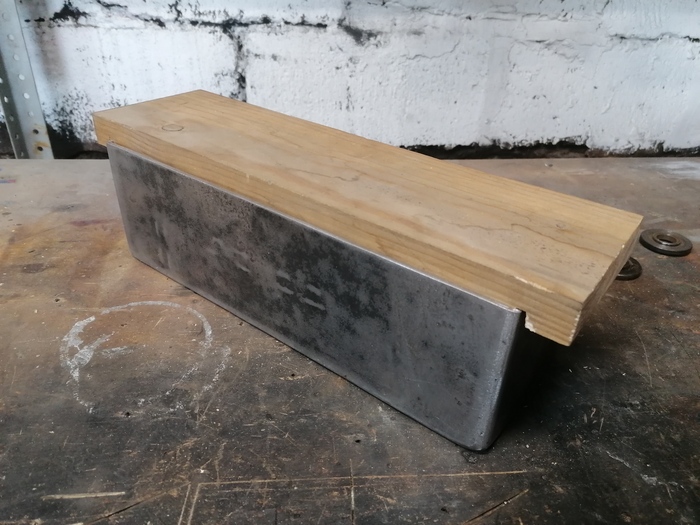

затея по сути простая. Шкатулка. Ну такая, брутальная)

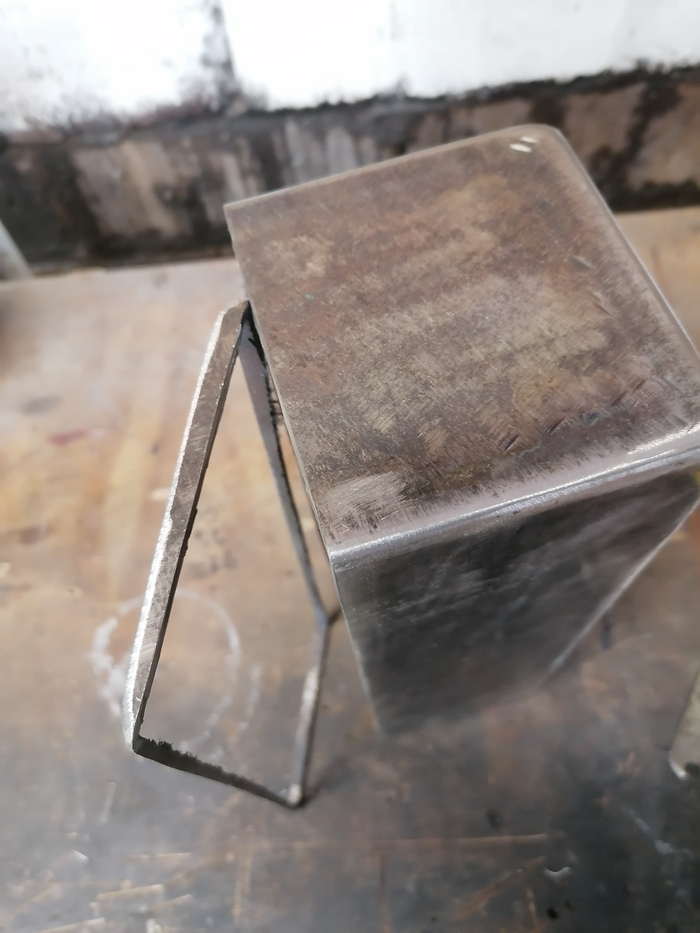

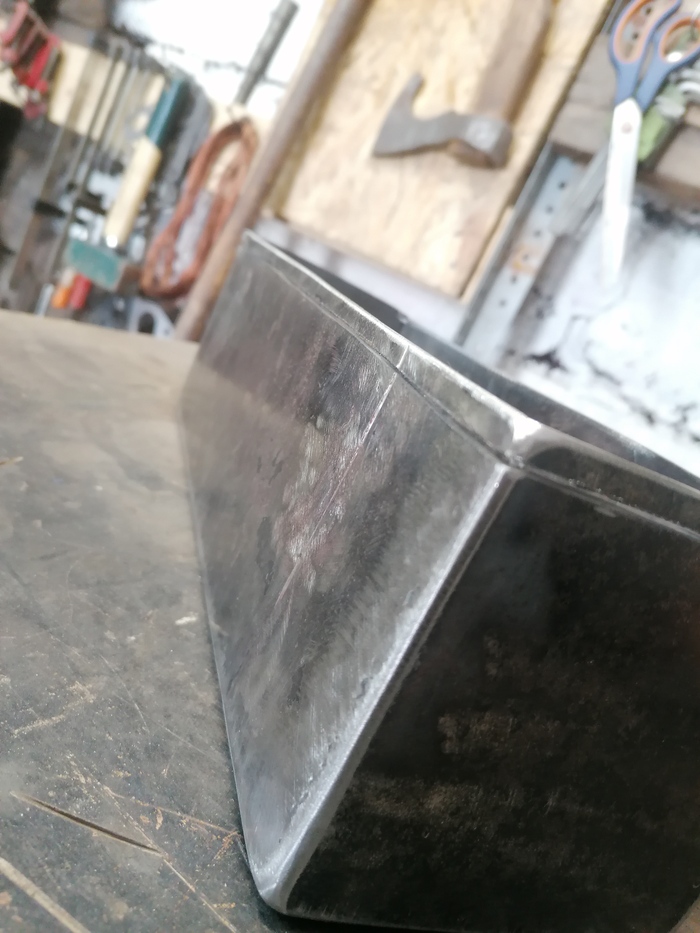

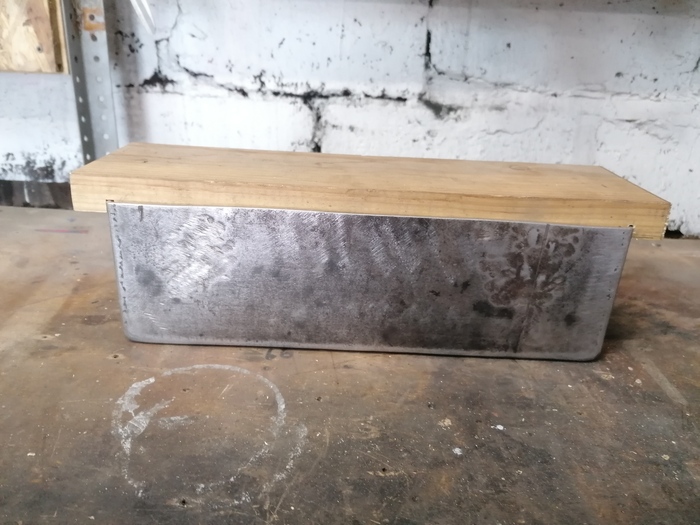

Когда выровнял всю плоскость, настало время покраски и прочего)

Использовал акриловую краску в баллонах. Быстро сохнет. Заморочек - минимум. Лак матовый - kudo.
всегда выручает, тоже в баллоне.

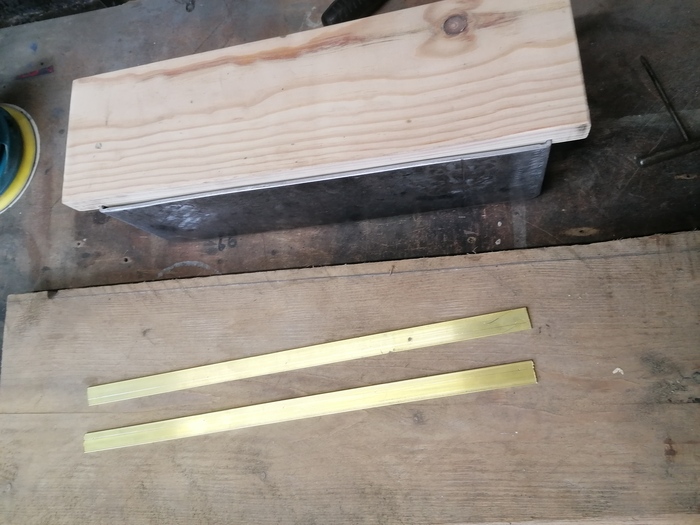

Для отделки крышки и для сокрытия кривизны моих раскосых глаз и отсутствия 90 градусов на стенках выбрал латунь. Просто и со вкусом.

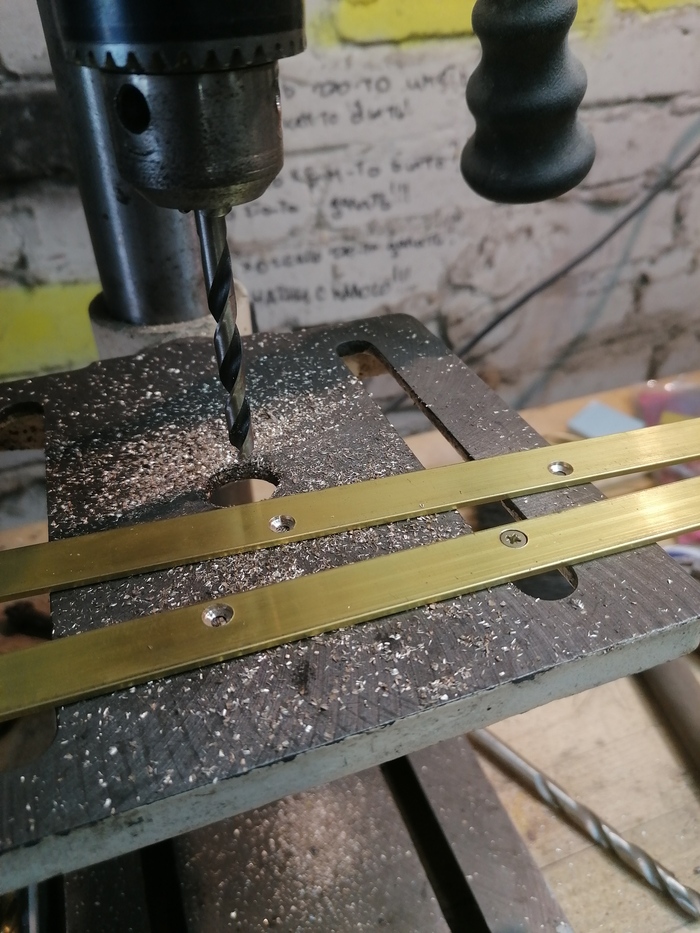

нарезал, засверлил, зенковку сделал - вуаля!

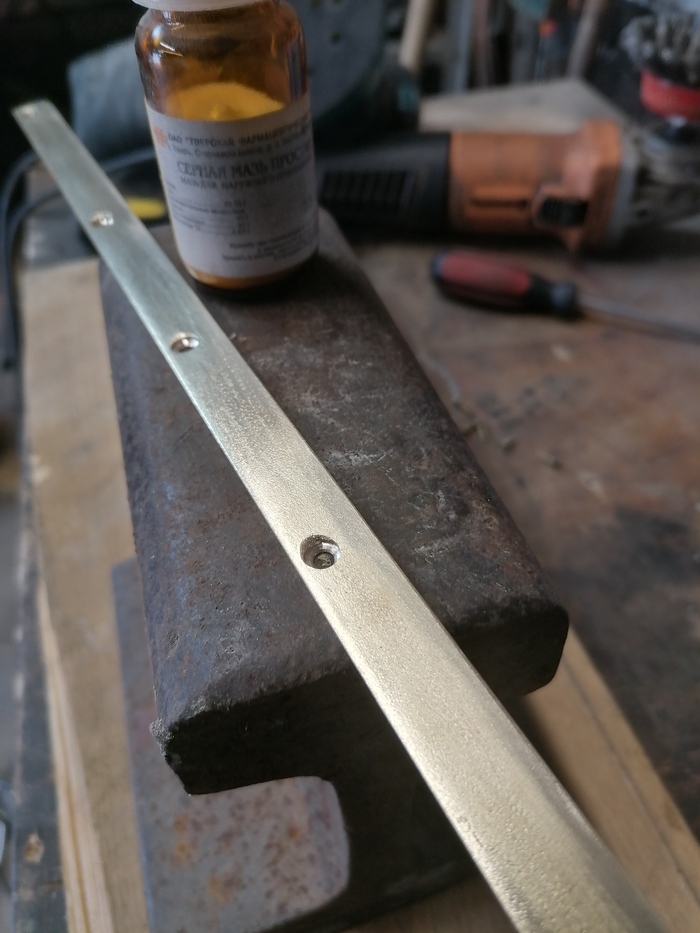

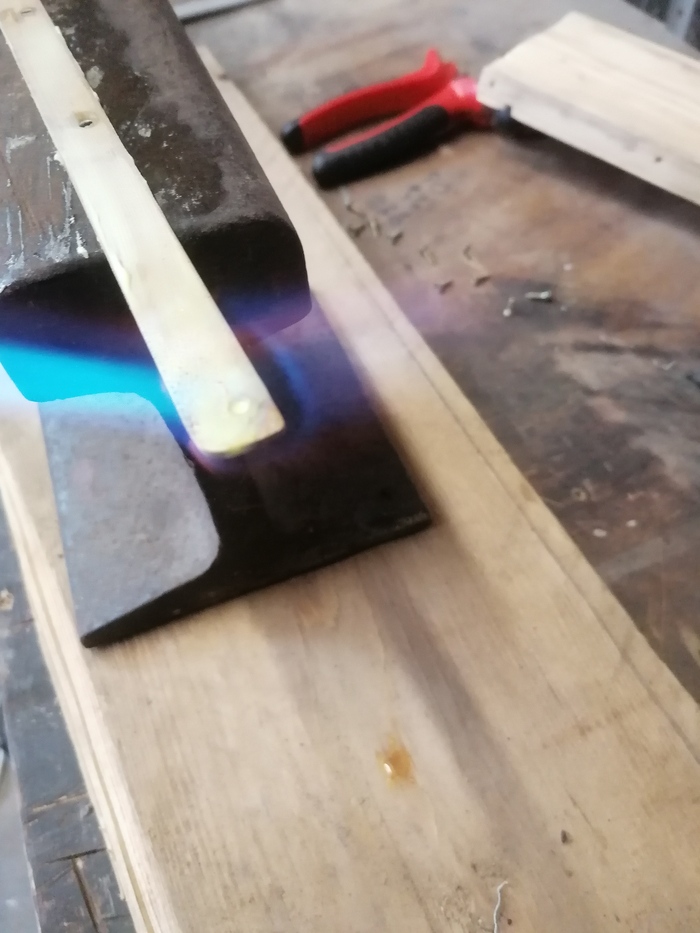

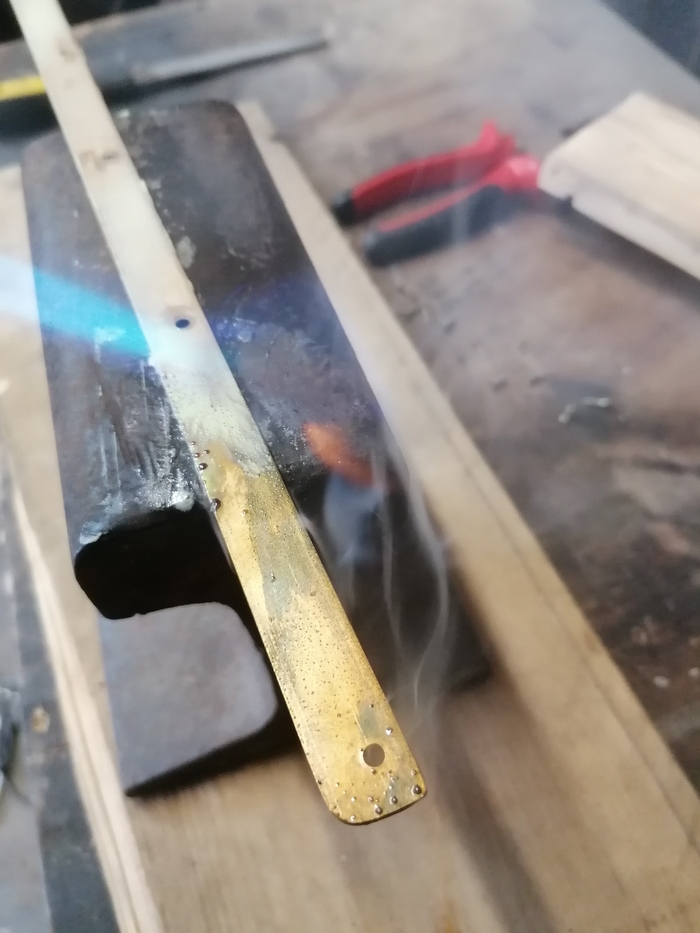

Решил окислить латунь для отделки. Использовал серную мазь из аптеки. ( внимание!! При нагревании латуни ВСЕГДА используйте СИЗОД!!! Т.к. это дико ядовито, а в сочетании с серной мазью - тем более!!)

Плюсы при окислении - более темный цвет. Цвета побежалости.

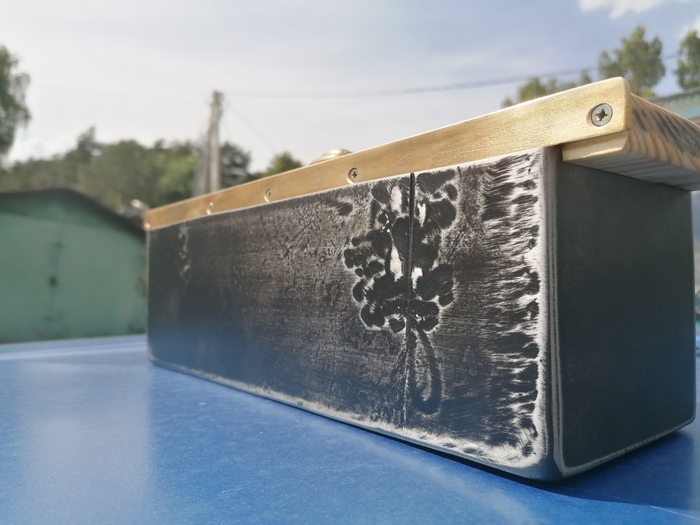

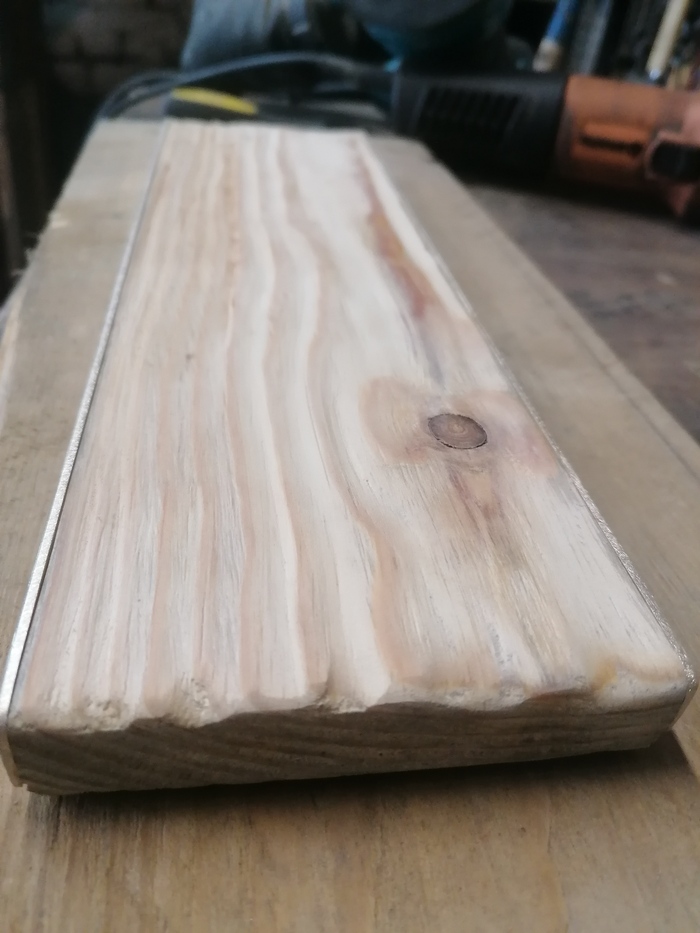

Фактуру на крышке я вывел жесткой железной крацовкой далее облагородил наждачкой. Это был первый вариант.

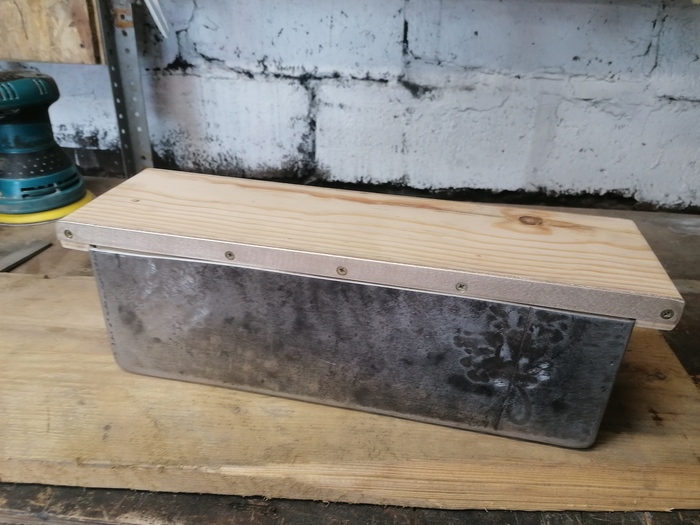

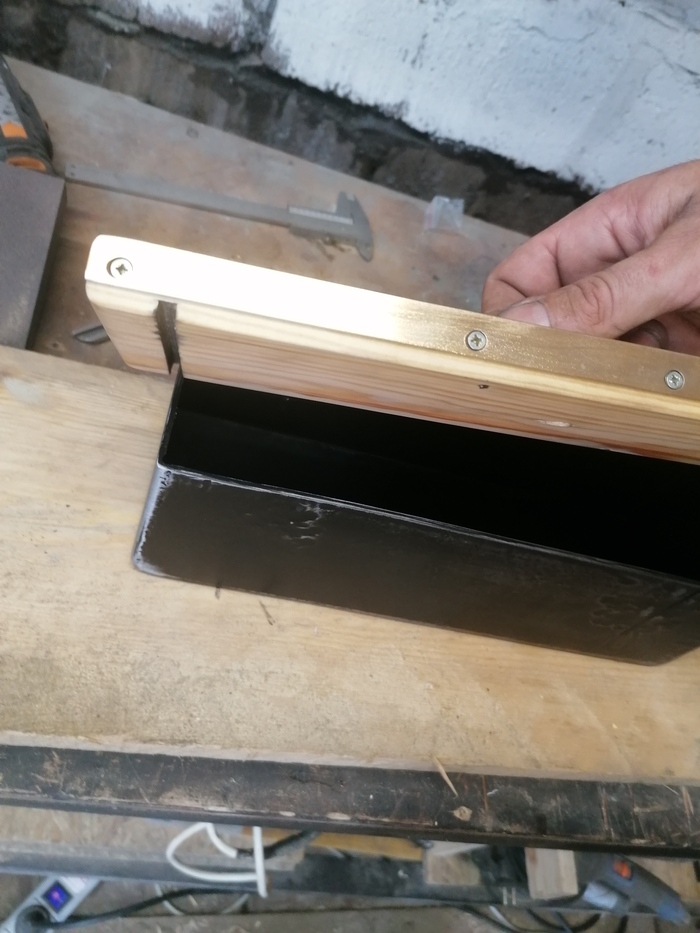

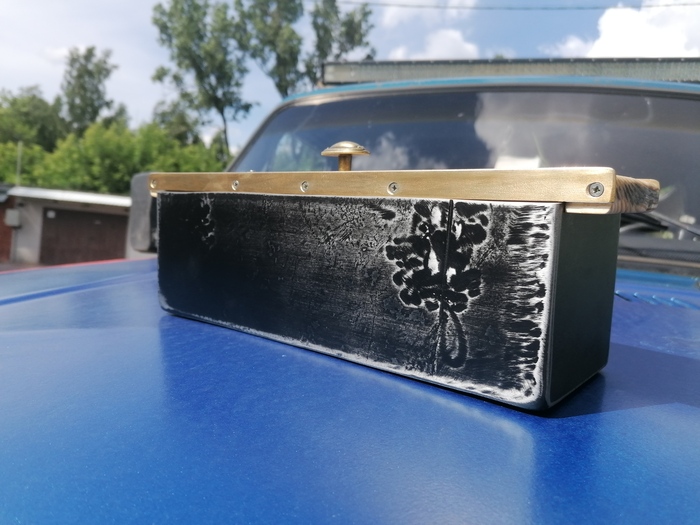

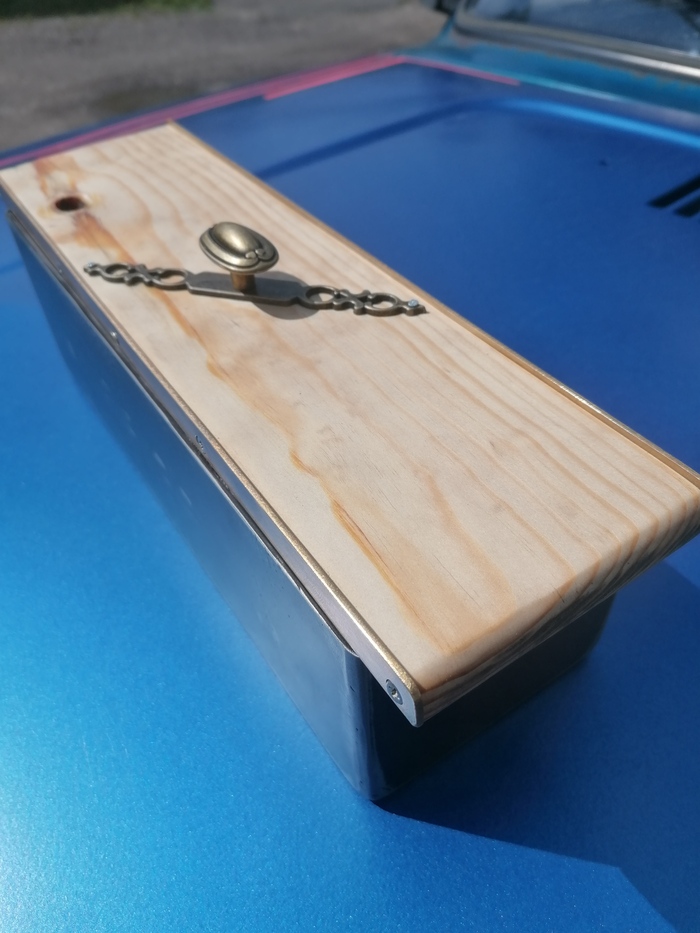

По итогу : крышку сделал ровной в плоскости на фуганке. Укрыл маслои с воском. Латунь отполировал железной ватой. Закрепил на саморезы. Ща ручку придумаю круче и переделаю!
Всем добра и удачи! Пасиба че такую простынь осилили!

Получилось символичненько!
