Всем привет. Планирую собрать электрощит для дома. Хотелось бы совета, на на чем именно это лучше сделать? Бренд и Линейка автоматов, УЗО? И посоветуйте модель навесного ящика. На рынке очень много разных предложений. Спасибо.
PS. Сам щит рассчитан и спроектирован, вопрос именно в брендах/линейках автоматики и корпуса.

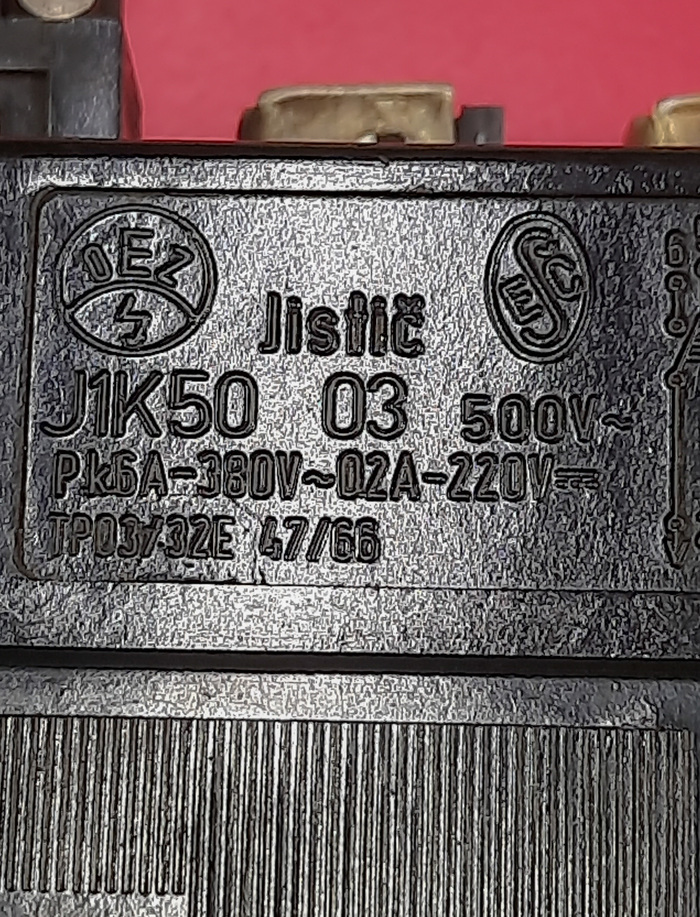

Производителя пока определить не удалось. Характеристики тоже невнятные. Понятно, что рассчитан он на номинальй ток в 5 ампер, буква М (возможно) указывает на время-токовую характеристику. 0,2 А - допустимая нагрузка на блокприставке. Ток срабатывания электромагнитного расцепителя неясен.
С обратной стороны видны пломбы и цифры 3 72, думаю, что это дата производства - март 1972 года.

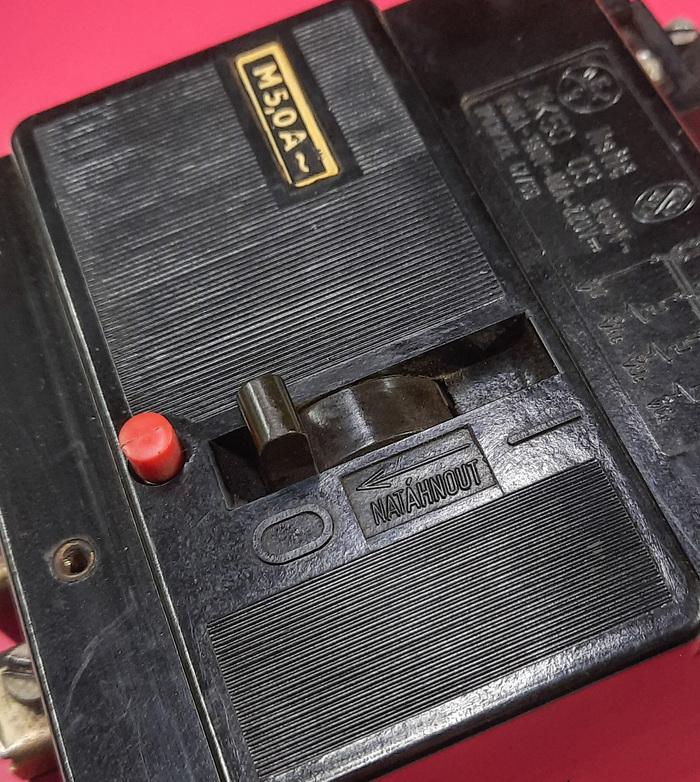

natáhnout - по-чешски означает что-то типа потянуть, натянуть, прижать. В общем этот рычажок только для включения, во включённом состоянии он становится заподлицо с корпусом, отключить можно нажатием на красную кнопку (этакая отсылка к автоматическим пробкам)

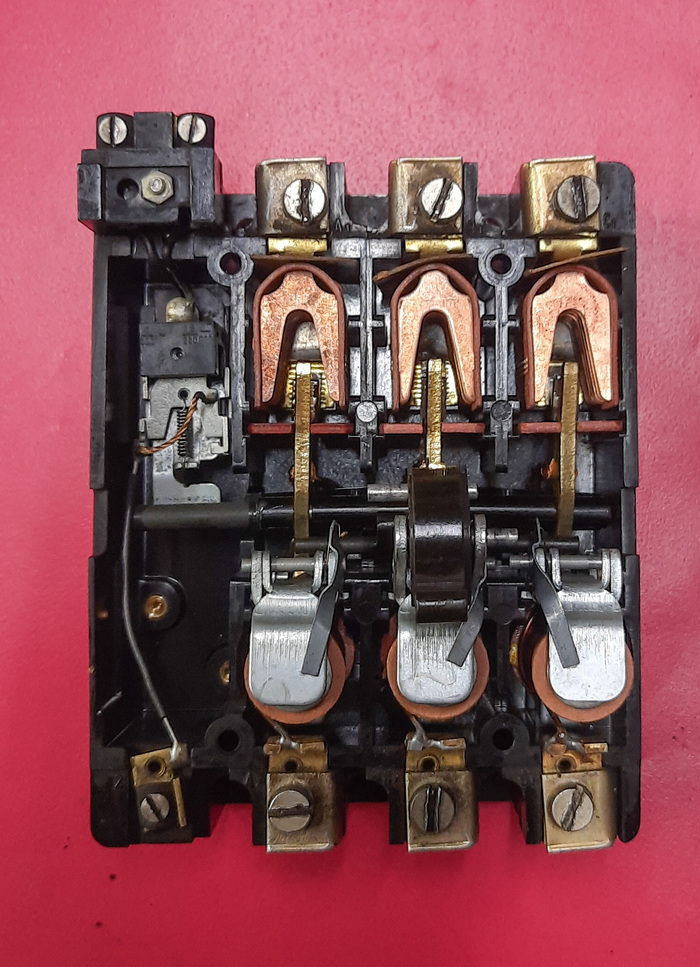

Со снятой передней крышкой

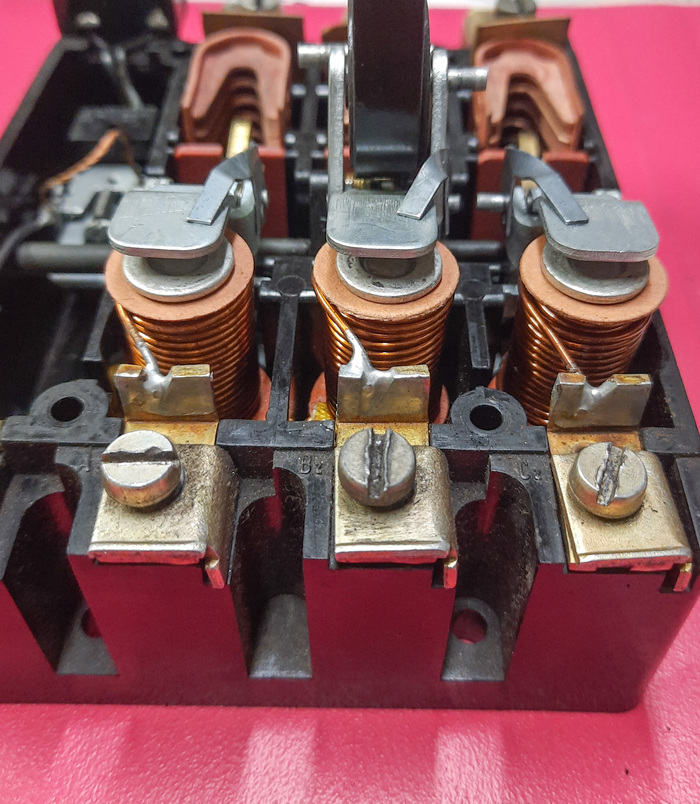

Видны катушки электромагнитного расцепителя. А вот механизма отвечающего за тепловой расцепитель обнаружить не удалось, хотя на схеме (на крыше) он заявлен производителем. Пришлось даже прогрузить током 8А в течение 10 минут, но автомат так и не отключился.
Однажды такой автомат выручил нас. Делал наладку насосной, движки 250кВт, плавный пуск Siemens, вводной автомат Schneider, вышибает и все тут. Вызвали электрика, автомат этот с ЖК дисплеем и USB, он два часа колдовал с ноутбуком, нифига, вышибает и все. Суть в том, что при пуске перекашивает фазы, у плавного пуска только фаза А и С через теристоры, а Б прямая, там лом по центру. В итоге электрики приволокли такой же автомат текстолитвый из СССР, и все взлетело. Насосную сдали во время.
Как мы видим на шильдике - автомат был изготовлен в августе 1992 года. Толи в знак протеста, толи по недосмотру, работники Курского завода низковольтной аппаратуры отказались признавать распад СССР и продолжали выпускать продукцию с соответствующей надписью
Электромагнитный расцепитель. Обмотка выполнена из двойного эмалированного провода сечением примерно 5 кв мм
Как мы видим, на серебряных напайках контактов имеются следы неправильной эксплуатации автомата (включение под нагрузкой) либо же от срабатывания максимальной защиты
В данном типе автомата применено двойное разрывание контакта на каждый полюс, по типу коромысла (достал неподвижный контакт)
Подписываюсь под каждым словом. Вот даже видео снял на тему теплового расцепителя но людям все равно не докажешь. Там же написано 16 Ампер, значит 16 Ампер.
А электрики в основной своей массе из явления селективности знают только слово селективность для создания умного вида и удорожания своей работы.
И безмерно уважаю действительно грамотных специалистов. Жаль только вас найти не просто.
Ps. Простите за шум.
С чего-то все считают, что поставив автомат С50 и С10 рядом должен выбивать С10. Это не так. Если углубиться в устройство автоматического выключателя, то он состоит из двух частей: теплового расцепителя (срабатывает от 1,13 тока большего, чем номинал - цифра на автомате, но срабатывает долго - до 2 часов) и магнитного, который срабатывает за десятую долю секунды, но при токах кратных 5-10 раз (для автомата с буквой С). То есть автомат С50 сработает за долю секунды при токах больше 250Ампер, а автомат С10 - при токах 50 Ампер и более. Только есть такой момент, что ток в сети одинаковый в любой точке (то есть на каждом автомате), а при КЗ он растёт лавинообразно за сотые доли секунды (то есть быстрее, чем может сработать бытовой автомат). Вот и получается, что ток короткого замыкания за десятые доли секунды вырастает до значений 300, 500 и более Ампер. А раз такой ток есть, то любой автомат в цепи с указанными номиналами обязан сработать. Есть статистические погрешности, а также другие факторы, которые могут повлиять на этот эксперимент, но в целом теория такова. Для неугомонных есть даже специальные селективные автоматические выключатели. Но полагаю когда узнаете их стоимость, скажите хрен с ним, пусть оба срабатывают😅
ПС: пример селективного автоматического выключателя - АВВ S753DR-E63 Автоматический выключатель, селективный, 3-полюсный, 63А, 25kA (хар-ка E)
Вот он обязан сработать позднее, то есть имеет задержку по времени срабатывания относительно бытовых автоматов (характеристики В, С, D)
Всем привет. Вопрос Лиге электриков. Поставим себе на дачу на ввод трехфазный автомат Schneider Electric C40. Как на картинке ниже.
Подскажите, как рассчитать полную мощность?
C40 - это номинальный ток при 40 Ампер для каждого полюса или для трех вместе взятых.
Правильно ли будет тогда 220В*40А+220В*40А+220В*40А=17860 квт?
Или, так ток 40 ампер достигается суммарно при подключении нагрузки на 3 фазы, то полная мощность высчитывается: 380В*40А=15200 квт?
