Восстановление модели ВАЗ-2121 "Нива" с помощью 3D технологий⁠⁠

Всем привет! Я продолжаю восстанавливать модели из коллекции моделиста М. Сегодня моим пациентом будет модель автомобиля ВАЗ-2121 "Нива" в масштабе 1:43 производства Тантал.

Модель постномерная: хромированное покрытие осталось только на ходовой части, поворотном механизме передних колёс и на колёсных дисках. Также хромированными были стеклоочистители и боковые зеркала, но эти детали, увы, отсутствуют. Радует, что кузов, двери и капот, окрашенные в приятный зелёный цвет, не пострадали. Судя по информации на коробочке, модель изготовлена в августе 1992 года.

Модель приехала ко мне в таком виде:

У модели:

❌ Отломаны боковые хромированные зеркала;

❌ Отломаны хромированные стеклоочистители;

❌ Разболтан поворотный механизм передних колёс;

❌ Отсутствует одна реактивная штанга задней подвески и повреждён один из штырей для её фиксации;

❌ Отсутствует передний бампер;

❌ Залиты клеем стекла в дверях;

❌ Трещина на лобовом стекле.

В качестве истории этой модельки я приведу цитату моего заказчика: "Ниву мне Мама на 6 лет подарила. Как сейчас помню, ехали в метро из детского сада и я гадал - какой же будет подарок… А вот такой вот зелёный да ещё с блестяшками!".

Думаю, что из описания уже ясно, что эта модель очень дорога моему заказчику! Так что, приступим.

1. Разбор модели.

Саратовская "Нива" ВАЗ-2121 - самая сложная и капризная модель для сборки/разборки. Но изумляет, что все крепления в ней продуманы до мелочей. Не даром говорят, что "Нива" - это лебединая песня Тантала, и это правда. В "Ниве" было самое большое количество деталей, для моделей того времени. Даже, когда с днища убрали каталожный номер А20 вместе с хромированием, оно всё-равно оставалось образцом для подражания: функционирующий поворотный механизм передних колёс, крепление ходовой часть к корпусу с помощью пружин и имитация реактивных штанг.

2. 3D-проектирование деталей.

Для проектирования недостающих деталей я, как и всегда, провел измерения размеров оригинальных деталей от "Нивы" из своей коллекции. Так сказать, разобрал одну "Ниву" ради науки 😄

В CAD-редакторе были спроектированы:

- Стеклоочистители

- Боковое зеркало (правое) с имитацией ручки двери и отделки салона

- Передний бампер

3. Подготовка к печати.

В прикладной программе к своему 3D принтеру я задал пространственное расположение моделей деталей на виртуальном рабочем столе, их количество, зеркальное отображение правого зеркала и вручную построил необходимые для печати поддержки.

4. 3D печать.

Детали были распечатаны на фотополимерном принтере от фирмы Anycubic из полупрозрачной смолы Green из линейки Basic с помощью технологии LCD-печати*.

* Подробнее о LCD-печати вы можете ознакомиться здесь в публикации о восстановлении модели ГАЗ-13 "Чайка".

Для качественной промывки деталей я применял специальную промывочную машину от Anycubik и этиловый спирт. Время промывки - 10-15 минут. Для этих целей хорошо подойдёт и изопропиловый спирт, но, как я уже писал в публикации про ГАЗ-13 "Чайку", ПДК (предельно допустимая концентрация) у этилового спирта в 100 раз меньше, чем у изопропилового.

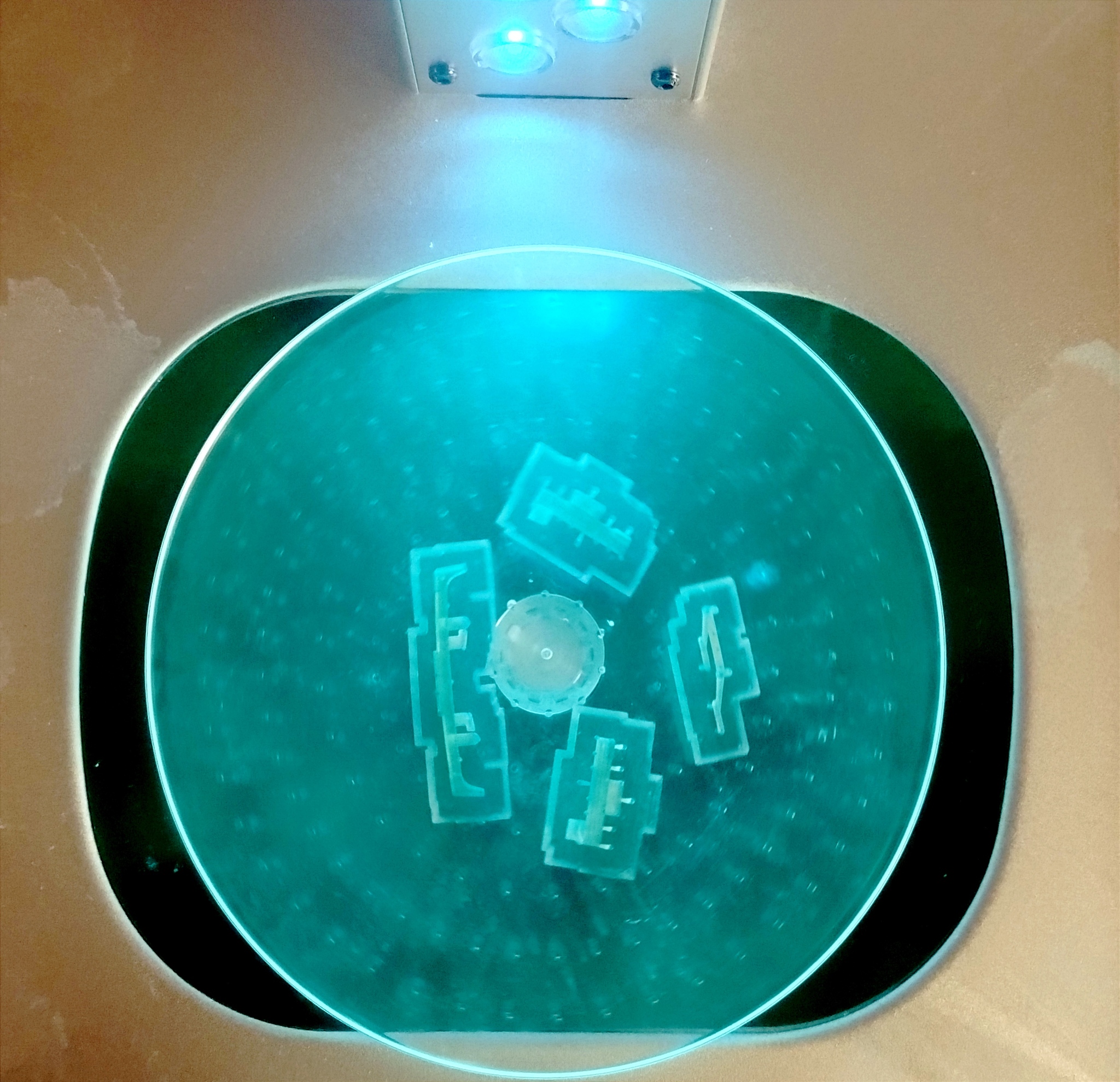

Для окончательной полимеризации, детали прошли дополнительную засветку УФ-излучением в той же специальной машине от Anycubic. Технология крайне проста: детали ставятся на вращающуюся прозрачную платформу, под которой расположена отражающая плёнка, а светодиоды облучают детали УФ-излучением. Благодаря этому, процесс сушки происходит равномерно. Для этого типа смолы было установлено оптимальное время сушки - 15 минут.

5. Лакокрасочные работы.

Для окрашивания стеклоочистителей и боковых зеркал я воспользовался жидким хромом от Molotov: нанёс его с помощью аэрографа и защитил поверхность глянцевым лаком X-22 от TAMIYA.

⚠️ Внимание! Для защиты жидкого хрома от Molotov подходит не всякий лак. Большинство известных лаков дают моментальную химическую реакцию, и блестящее хромовое покрытие растворяется. Из доступных лаков подходит именно Х-22 от TAMIYA, так как он изготовлен на основе эмали. А уже поверх него, можно применять любые другие лаки. Кстати, многие моделисты не рассказывают про этот секрет при использовании жидкого хрома

Передний бампер я покрыл серой финишной грунтовкой от TAMIYA, окрасил глянцевой краской X-1 Black TAMIYA и защитил глянцевым лаком TS-13 TAMIYA.

Перед окрашиванием я провёл примерку бампера и оказалось, что верхние г-образные вставки не заходят в пазы у донышка "Нивы". Оригинальный передний бампер отлит из упругого пластика и эти вставки заходят хорошо (как защёлка). Напечатанные на 3D-принтере детали из смолы линейки Basic, не пластины и хрупкие на изгиб. Поэтому, пришлось отделить, расходящиеся в стороны, элементы вставок.

6. Работы с ходовой частью.

Здесь, как в автосервисе, при разборке автомобиля, нашлись скрытые дефекты 😄. К примеру, я обнаружил отсутствие одной реактивной штанги у задней подвески и отломанный штырь для её крепления. Не удивительно, что штанга потерялась.

Но, для начала, исправим механизм поворота передних колёс. Колёсные диски у "Нивы" держатся на "Г" - образных металлических шпильках. В данном случае, они слетели с орбит. Я поставил их на место и зафиксировал клеем. В итоге, колёса встали ровно, а поворотный механизм сдал более жёстким.

А теперь, самая изощрённая работа. Это восстановление задней подвески:

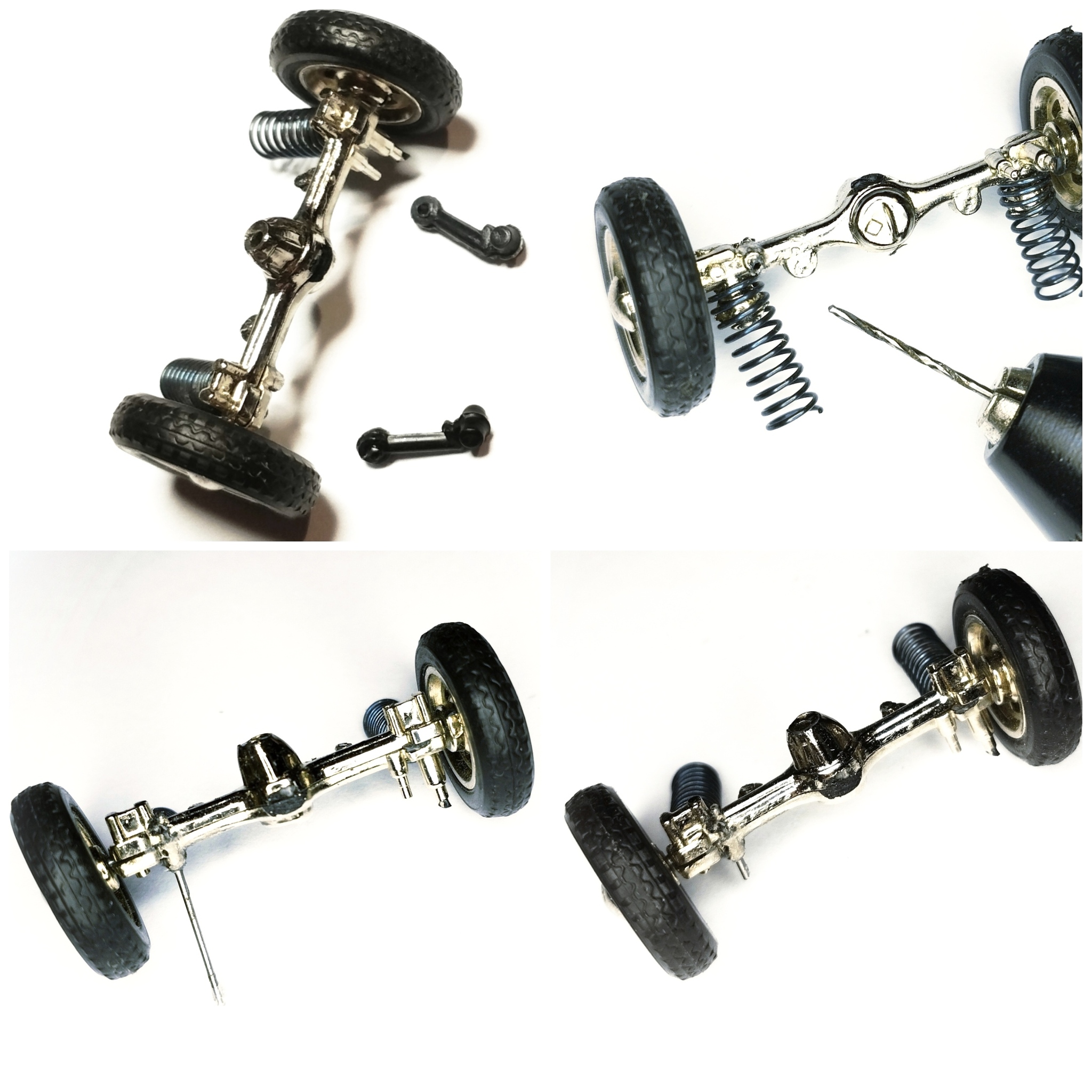

Как, я уже сказал, была потеряна одна реактивная штанга и сломан штырь для её фиксации. Новую штангу я нашёл в запасниках, а вот как восстановить штырь? Сейчас покажу!

🛠️ На месте слома я аккуратно наметил и просверлил отверстие - Ø0,5 мм, а далее рассверлил его в Ø1,0. Затем взял кусочек сломанного сверла, соответствующего диаметра, и вклеил в отверстие. А дальше осталось только откусить лишнее. Ну, вот и всё, штырь, как новенький! :)

Также, жидким хромом я подкрасил места, где на ходовой части был виден голый чёрный пластик.

7. Сборка.

Для начала, осторожно соберём всю ходовую часть.

Теперь готовимся к сборке кузова, салона и дна.

🛠️ Самый главный лайфхак при сборке "Нивы" - это терпение!

Саратовскую "Ниву" не просто разобрать, а собрать обратно ещё сложнее! Помнится, раньше, пока у меня не было опыта работы с этими моделями, я, как огня, боялся браться за разборку "Нив". А сейчас уже придраконился 😄.

Ну, вот и всё! "Нива" готова и спешит отправится в дальнюю дорогу - порадовать своего обладателя!

Заключение.

Это была не первая и не последняя модель, которую я восстановил с использованием 3D-моделирования и 3D-печати. По сути, 3D технологии не знают границ, а, если есть определенный навык их использования, то можно восстановить или создать практически всё, что пожелаете.

Мне очень понравился результат проделанной работы: модель вновь обрела свою функциональность и была доукомплектована утраченными деталями, которые смотрятся вполне органично. Надеюсь, что мой заказчик тоже останется доволен результатом, учитывая, что эта модель для него очень дорога.

А пока, оставлю небольшую интригу и скажу, что впереди нас ждёт ещё много интересных проектов по восстановлению моделей и даже конверсий с фантазиями на тему. Следите за новыми публикациями 😉.
