Блокнот автомеханика. Часть 23. Автосканер ELM 327⁠⁠

И снова здравствуйте! Наконец звезды сошлись для написания нового поста.

Давайте сразу к делу. Все вы знаете, то неловкое чувство, когда загорается чек (check engine) на приборной панели.

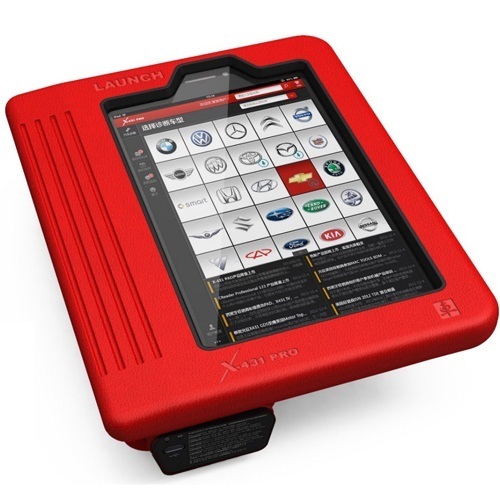

Причин может быть куча, и для точного считывания ошибки, обычно обращаются к диагносту. Он подключает сканер к диагностическому разъему, находит проблему и по-возможности обнуляет ошибку. Стоит эта процедура везде по-разному.

Конечно, на некоторых автомобилях сбросить ошибку помогает отсоединение аккумулятора. Но это не наши методы.
Я хочу рассказать про китайский Bluetooth сканер ELM327. Стоит он сейчас примерно 250-300р. И выглядит вот так:

В оригинале ELM327 это название микроконтроллера компании ELM Electronics. Он поддерживает все протоколы OBD II, имеет оригинальную прошивку и "дружит" практически со всеми автомобилями. Но и стоимость его в разы выше китайского аналога.

Китайцы, не долго думая, утащили оригинальную прошивку версии 1.5, допилили её напильником и накатали её на свою плату. Получился дешевый, но неплохо работающий адаптер.

Но решив, что если что-то работает хорошо, нужно это починить, они разрабатывают собственную прошивку для этого сканера (V2.1). Она более глючная и не поддерживает некоторые протоколы, а соответственно и автомобили, использующие эти протоколы. Доподлинно известно, что с автомобилями от 2009 года проблем не возникает, а с остальными как повезет.
Кроме того и без того глючную версию 2.1 умудряются подделывать, так что при выборе обращайте внимание на отзывы.
Казалось бы, заказываем версию 1.5 и отмечаем удачное приобретение, но не все так просто. Сканеров с прошивкой v1.5 вы пускают очень мало (или уже не выпускают), поэтому под их видом продают 2.1 Так что, опять же, читайте отзывы. С этим думаю все понятно?

Ок, едем дальше. Я заказывал на али у двух продавцов: раз и два. Оба сканера версии 2.1, но платы на вид абсолютно разные. Сразу скажу, что первый сканер отказался работать с автомобилями конца 90х и начала 00х. Со вторым проблем не возникло, на его примере и расскажу всю полезность данной приблуды.

Подключается эта ~~хрень~~ высокотехнологичная вещь по средствам Bluetooth соединения к чему угодно. Программ для неё сейчас великое множество, как для ПК (ProScan, ScanMaster-ELM(есть на русском)), так и для телефонов (для андроида самые популярные: OBD Авто Доктор(на русском) и Torque). Владельцы айфонов, как всегда отличились ~~(да будет срач!)~~, для них программ не встречал. Но не расстраивайтесь, для вас есть специальное предложение! Только сегодня, без регистрации и смс, вы можете заказать Wi-Fi версию этого адаптера:

Короче, хватит слов, давайте ближе к делу. В данном примере я использовал:
-автомобиль племянника (Хонда Стрим 2001г);
-блютуз адптер ELM 327 v2.1;
-сверхбюджетный 4-х ядерный смартфон VK700x (стоимостью всего 3200р.);
-и программу OBD Авто Доктор.

На автомобиле горит чек:

1)Подключаем наш адаптер к диагностическому разъему (обычно находится под рулевой колонкой, иногда под капотом) и включаем зажигание (ну или запускаем двигатель).
2)В настройках телефона, в разделе Bluetooth находим наш адаптер и подключаем его (пароль 1234 или 0000).
3) Запускаем программу, в настойках выбираете Соединение-BT-и ваш адаптер (я пробовал 2 разных, поэтому они оба в списке).

4) Нажимаем внизу "Подключить" и ждем пока программа подберет протокол и не подключится к вашему ЭБУ.

Готово, вы восхитительны!

Ну а теперь можете развлекаться. Если выберите "Динамические параметры", то можете посмотреть кучу различной информации о своем автомобиле в виде красивых графиков.

Но нас интересует, почему горит чек. Поэтому выбираем "Диагностика" и находим 2 ошибки.
Расшифровать значения ошибок помогают специальные программы из плей маркета, либо дядюшка google. В данном случае первая ошибка указывает на датчик ELD (при этой ошибке чек не загорается, так что причина чека не в этом), а вторая на датчик EGR (хотя написано почему-то про цепь вентилятора?). Пробуем сбросить ошибки с помощью кнопки "очистить".

Все получилось. Чек погас, но датчик EGR все же нужно будет почистить, чтобы ошибка вновь не возникала.

Таким образом мы сэкономили в районе 1000р.

Адаптер я не вытаскиваю, так с ним и езжу. Хотя, некоторые утверждают, что так можно только с v2.1. Если купите v1.5 не ленитесь и вытаскивайте его.
На этом краткий курс окончен, все вопросы в комментарии. Буду рад, если эта информация оказалась полезной.
