Как помнят мои подписчики, станок покупался малышом, с рабочим полем 1200х1200, чего хватало для мелкого декора (хотя и бесило фанеру пилить). Для Б2Б было решено, что необходимо поле 2х4. Ну а т.к. железо продается 6 метровыми хлыстами, а направляющие 5 метровыми, то и делать решили на всю катушку, т.е. 5 метров в длину. Оставшиеся 500мм рабочего поля было решено когда-нибудь под что-нибудь использовать, например под поворотную ось...

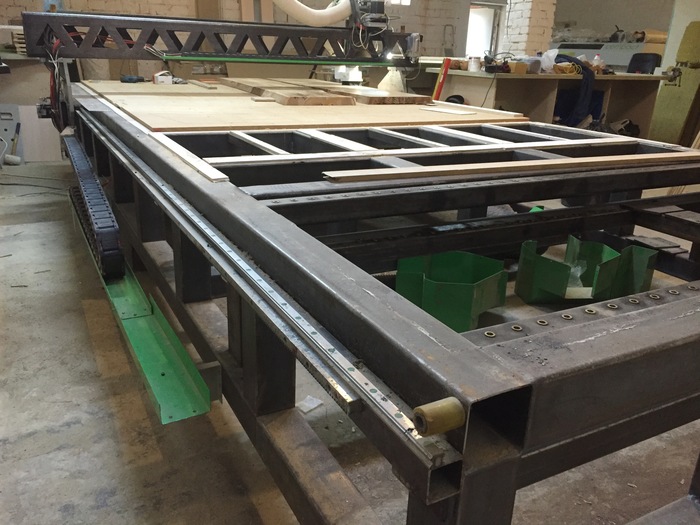

В общем была сварена новая станина из трубы 100х100, стенка 3мм, направляющие по оси Y (она у меня длинная) были поставлены на трубу 40х40 с такой же стенкой 3мм. Ось Х же представляла собой профильную трубу 150х200 со стенкой 8мм, которую я возил на крановый завод для фрезерования посадочных мест под направляющие и зубчатые рейки, ну и базовую опорную поверхность выводили.


Фрезеровщик тот еще был.. Я стоял над его душой с 10 утра до 7 вечера, т.к. он вообще не понимал в упор, что от него нужно. Рядом был четкий чертеж, который был принят технологом на этом самом заводе.. "Хорошие" краны, видимо, делают.

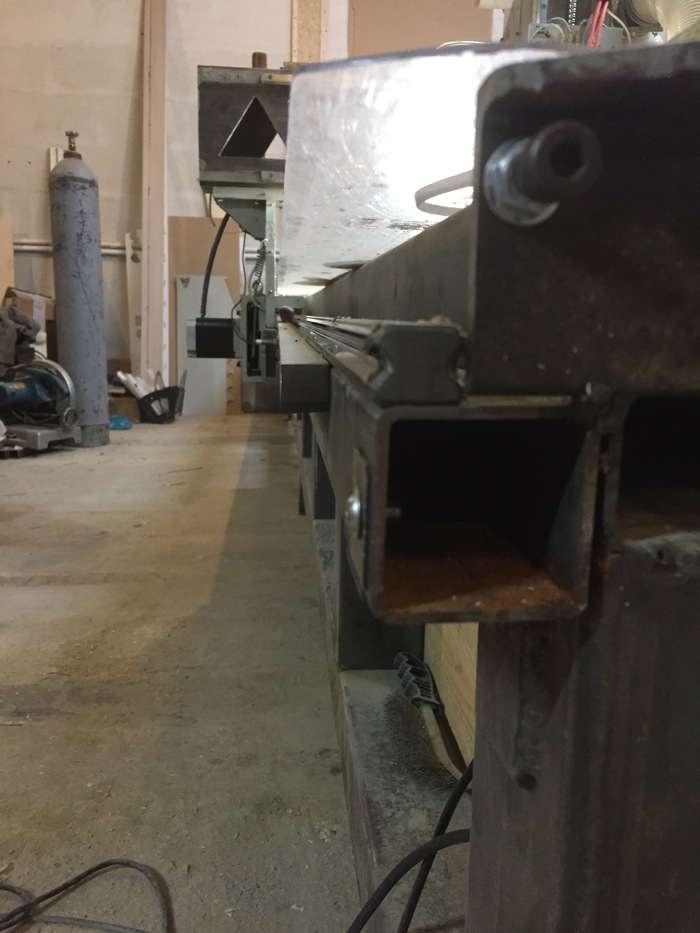

Короче он все равно накосячил, о чем я узнал позже :-) Не обратил внимания как он фрезеровал опорную (базовую) поверхность. В итоге балка стоит слегка под наклоном вперед. Хорошо то, что это ни на что не влияет, т.к. поверхности под направляющие фрезеровались уже относительно базовой поверхности, т.е. перпендикулярности и параллельности соблюдены.

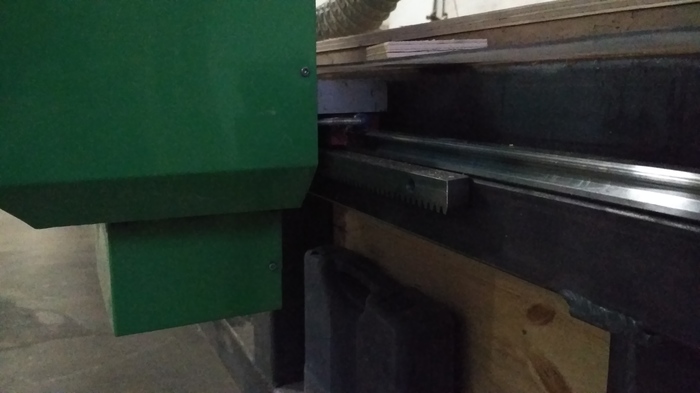

Рельсы везде hiwin 20, каретки тоже. Моторы стояли 86-е, длина 115. По даташиту точную модель не нашел (до знака), но, кажется, что моторы на 42кг. Максимально 10 метров выдают, что вроде и соответствует действительности.

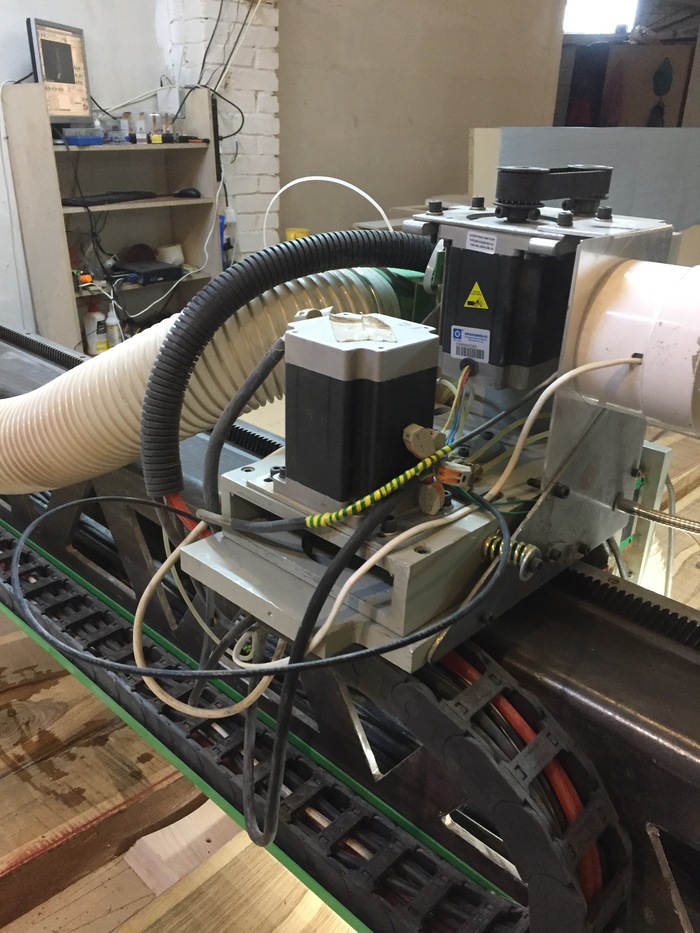

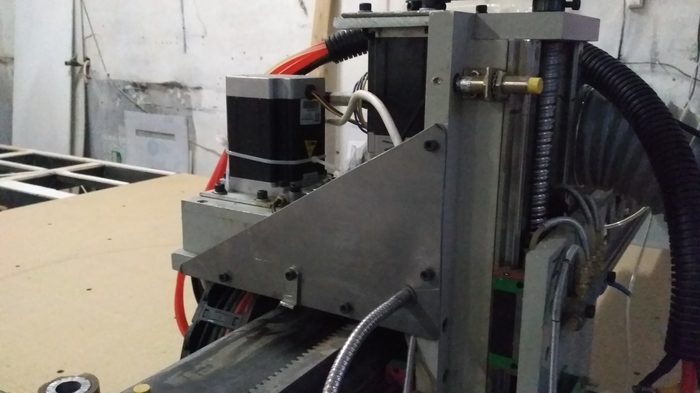

Ось Z перекочевала с мелкого станка целиком. Опоры балки оси X так же перекочевали оттуда. Тяжелые сцуко, оказалось, что чугунные :-) Моторы, шпиндель и прочая электрика то же с мелкого станка была переброшена.

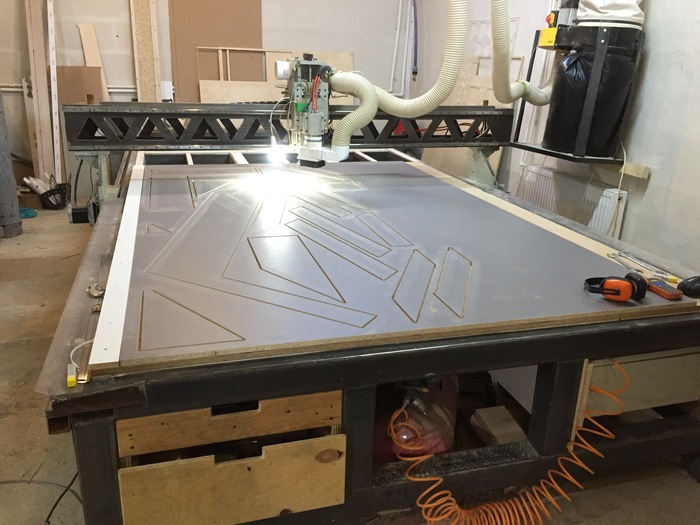

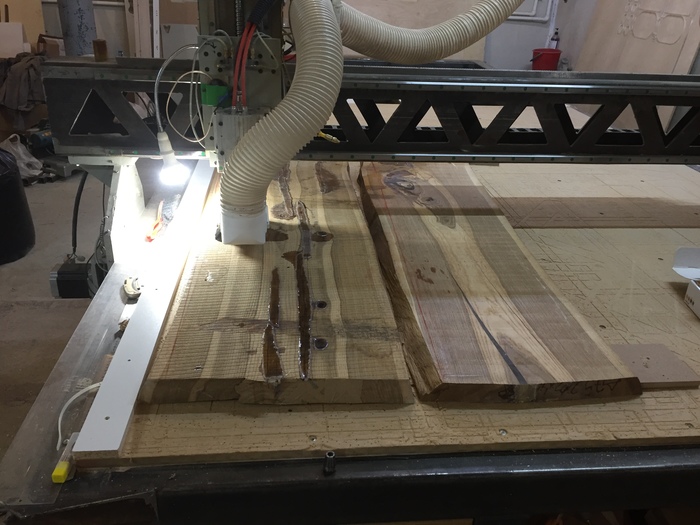

И вот малыш подрос :-)

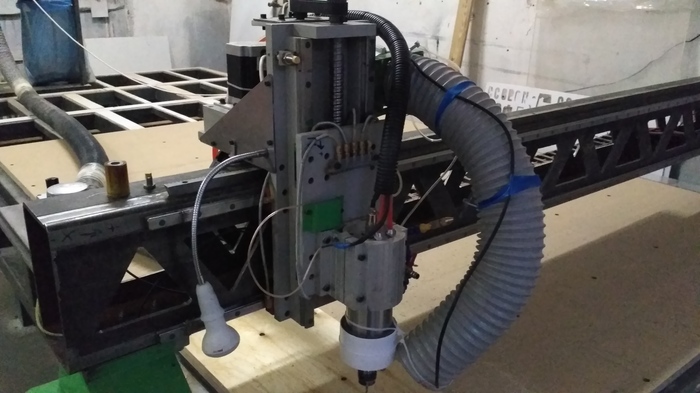

Для облегчения веса балки было принято решение вырезать с нее куски. Вырезали треугольниками, вроде на жесткости это никак не сказалось (я не заметил), зато веса скинули 30кг. Но случился нюанс, о котором перед резкой никто не подумал.. В балке были напряжения, которые вышли после того, как мы ее покрамсали))) А именно - ее слегка скрутило к концу.. Стало подкусывать на зубчатой рейке в самом конце. Пришлось сделать под рейку подкладку 0.5мм. На резке никак не сказалось.


Прямо в станину встроили удобные ящики из обрезков фанеры. Все фрезы и прочие гайки с ключами - теперь там.

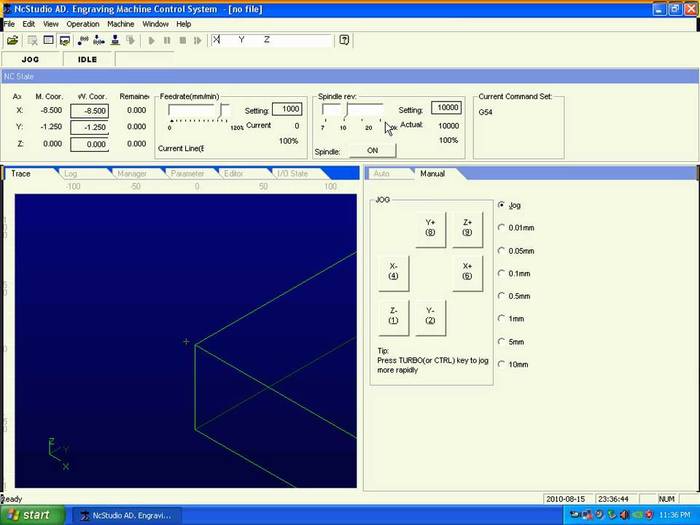

Управление было посредством NCStudio 5.6. Система простая в настройке и достаточно удобная. Самое главное - она СТАБИЛЬНАЯ и предсказуемая. Ты приходишь в цех и просто работаешь. Ничего и никогда не глючит, надо остановить программу - остановил, надо продолжить? - Продолжил с того места, где остановил. Надо с другого? - Пожалуйста, вводи номер строки и работай оттуда... Вся логика адекватная и не приносит сюрпризов. Станок работает именно так, как этого ожидаешь. Никаких приколов с S-curve и прочими вещами... В общем, если вам нужно работать, а не ломать моск - ваш выбор ncstudio 5.


Но есть и недостатки этой системы...
1. Настроек не так много, как хотелось бы. Например я не могу задать разное ускорение по каждой оси.
2. Этих самых осей всего 3.
3. Датчиков тоже всего 3 можно подключить.
4. Если что-то в функции нужно переделать, то надо ковырять дебри public.dat, чего я никогда не делал, т.к. в программировании не силен от слова совсем.

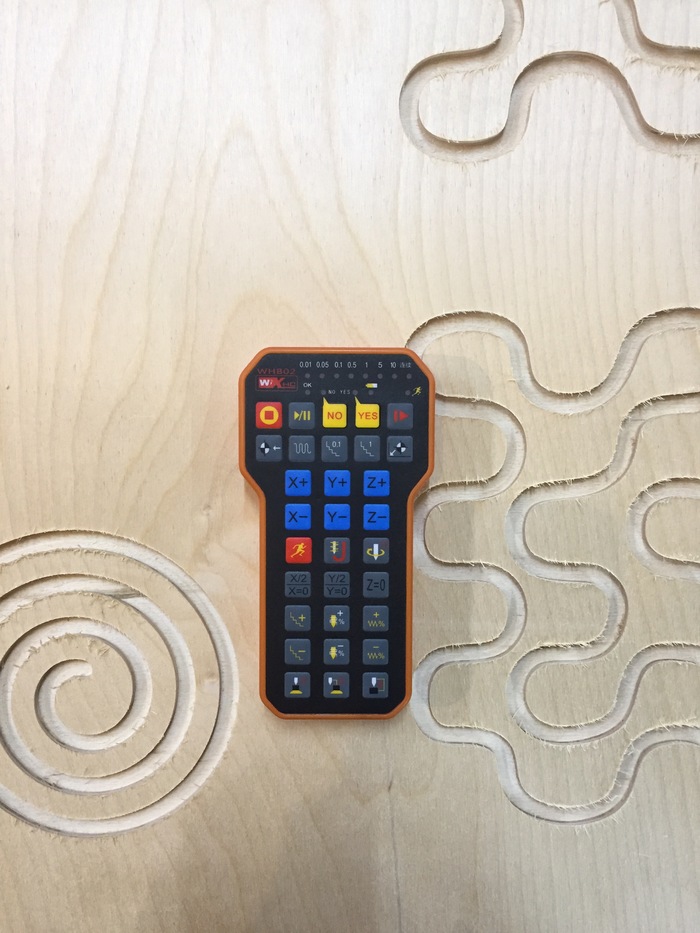

Бегал вокруг станка с клавиатурой беспроводной, не дешевой - логитех. Пока одну фрезу не вонзил в стол :-) После этого только с проводной ходил. Но вокруг такого монстра с проводами не набегаешься... И я купил пульт WHB-02. Пульт классный, управляется одной рукой, что для меня важно. Крутилки и свистелки отсутствуют, ими одной рукой не поработать. На али обошелся в 5 тыщь с доставкой.

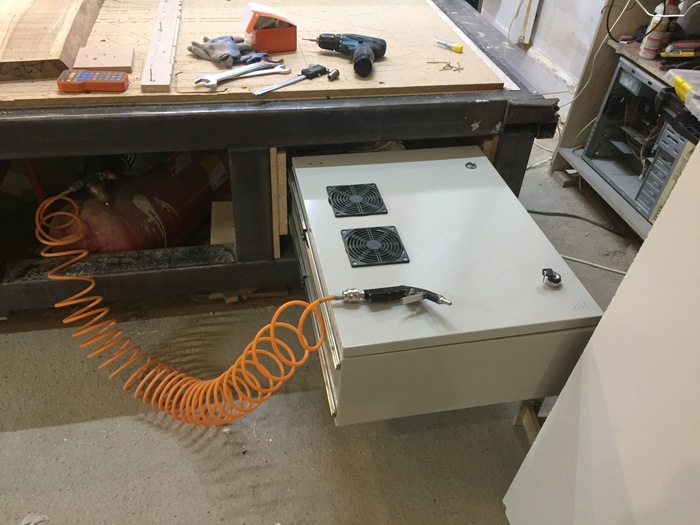

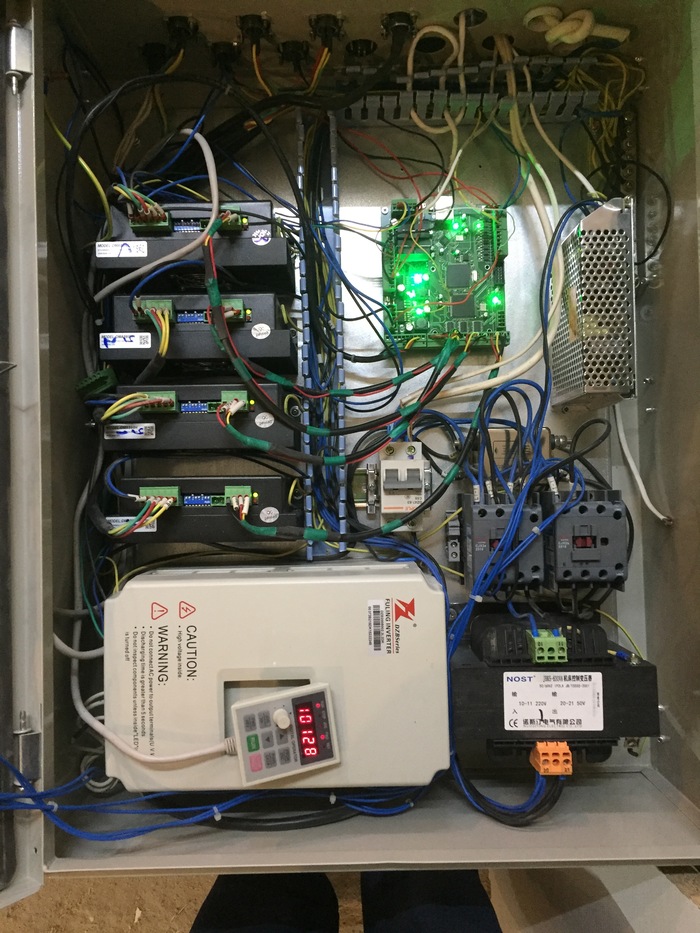

Все время меня бесил электрический шкаф непомерных размеров. Не понимаю, нахер он такой здоровый, там 80% объема - воздух. А место занимает... В общем шкаф выкинул и сделал новый

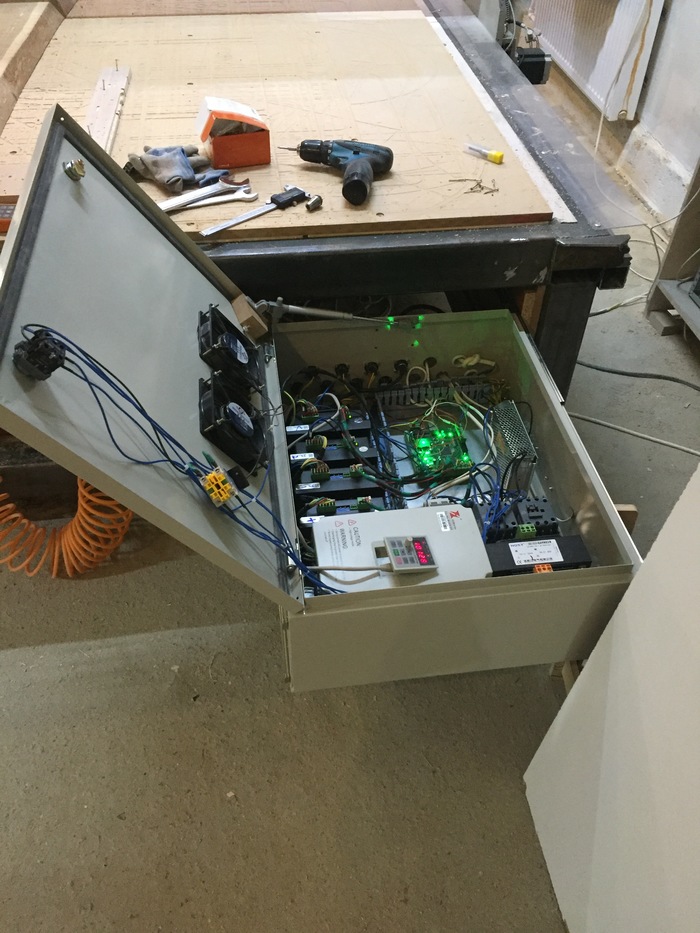

По старой доброй традиции - встроил в станину :-)
Спереди нужно сделать панель управления, пока руки не доходят.. По этому панель инвертора и кнопка его включения-выключения болтаются внутри.

Такое решение имеет сразу несколько плюсов:
1. Шкаф не занимает место в цехе
2. Из под стола он не сосет пыль! После двух недель работы я открыл ящик и там чисто, хотя фильтров никаких нет
3. Удобно обслуживать, не нужно ползать у земли с фонариком
4. В случае перевозки - не нужно скидывать проводку, чтобы расцепить станину и шкаф. Я просто скидываю балку на стол станка и переезжаю (с балкой негабарит). Провода из балки я предусмотрительно не проводил через опору (научен уже) этой самой балки


Но есть и минусы:
1. Станок нельзя повернуть лицом в стену, если это потребуется
2. Я не подумал о вакуумной подготовке, возможны сложности с протяжкой трубок

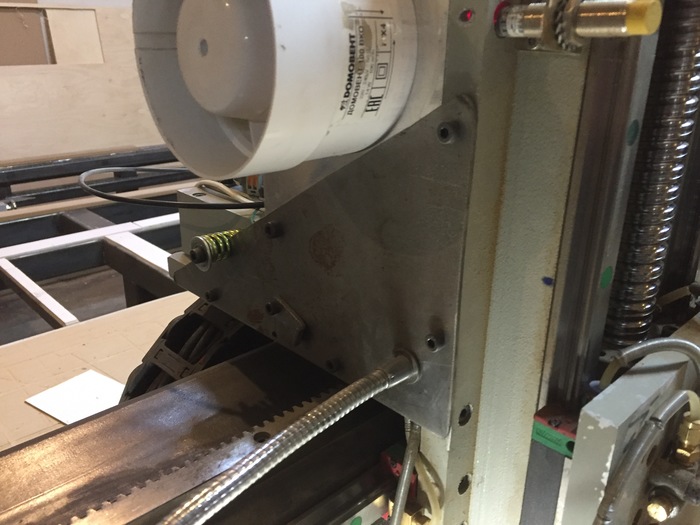

Еще фоточки

Провода в ящике хочу перетрясти на новые и уложить нормально. Опять же, когда руки дойдут)) Золотое правило сисадмина: работает - не лезь!

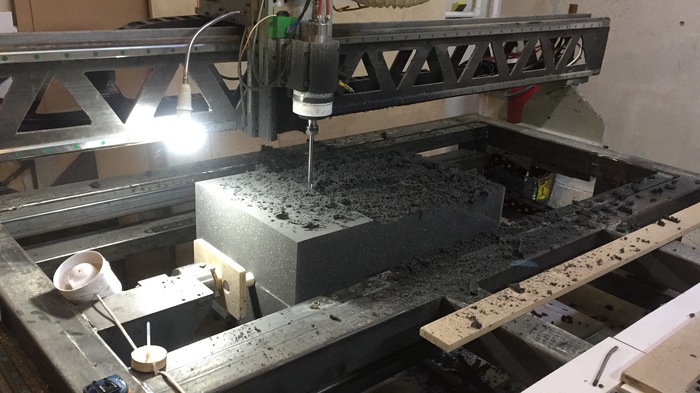

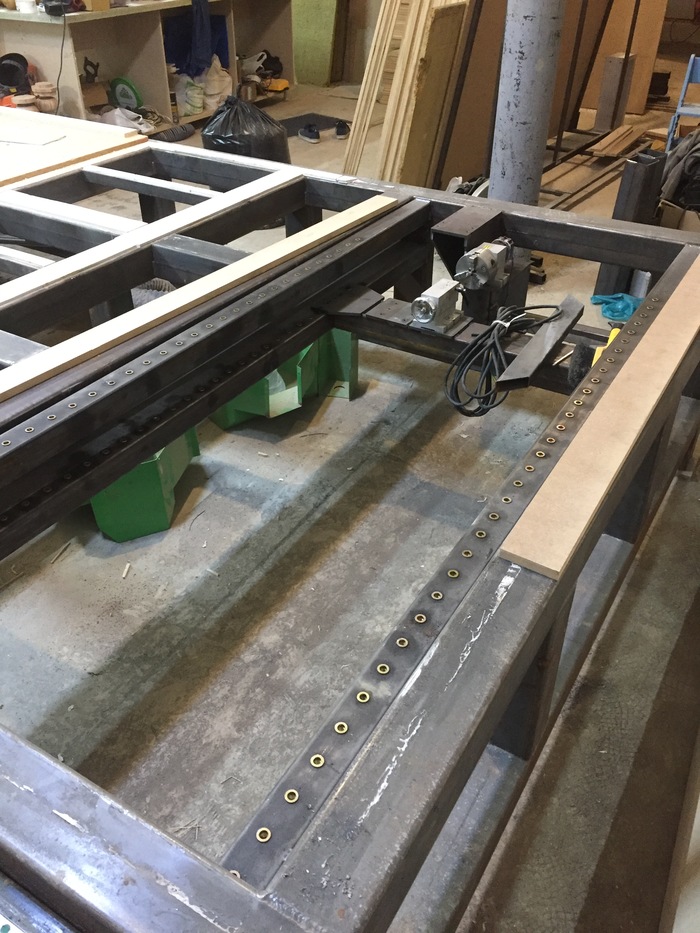

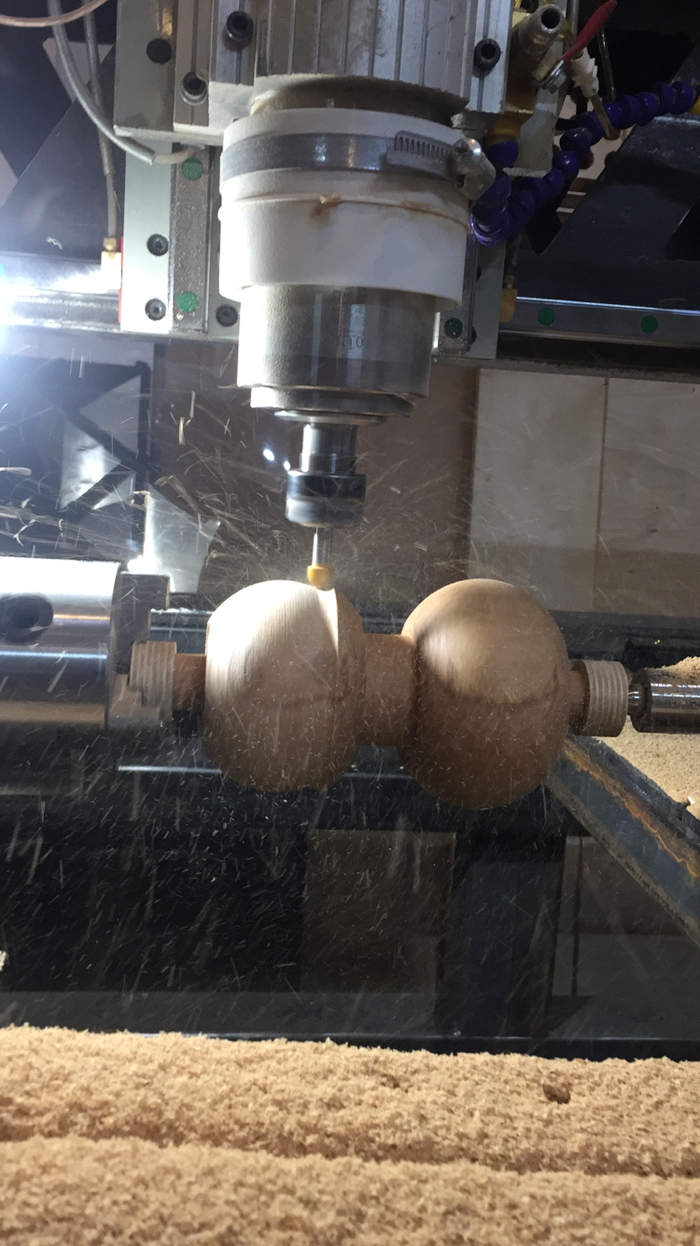

Появилась задача работать в 4-х осях. Причем с очень большими диаметрами - до 500мм. Купил поворотку с волновым редуктором и сделал в тех самых оставшихся 500мм рабочего поля (я же говорил, говорил!) две балки с поперечиной, на которой стоит задняя бабка. Всего там две позиции по высоте: для диаметра 550мм и для диаметров до 230мм

Что фрезеруется - коммерческая тайна, увы) Таковы условия договора.

Пытливый читатель заметит несоответствие реальности с возможностями и будет почти прав!
Да, ncstudio 5 работает только с тремя осями. Можно отключить одну ось и заменить ее поворотной осью, в софте даже есть специальная галочка, которая позволяет работать с поворотной осью вдоль оси Х, мы вольны выбирать как работать, отталкиваясь от диаметра заготовки или просто указывая градусы в gcode.
Но мне нужны были полноценные 4 оси...

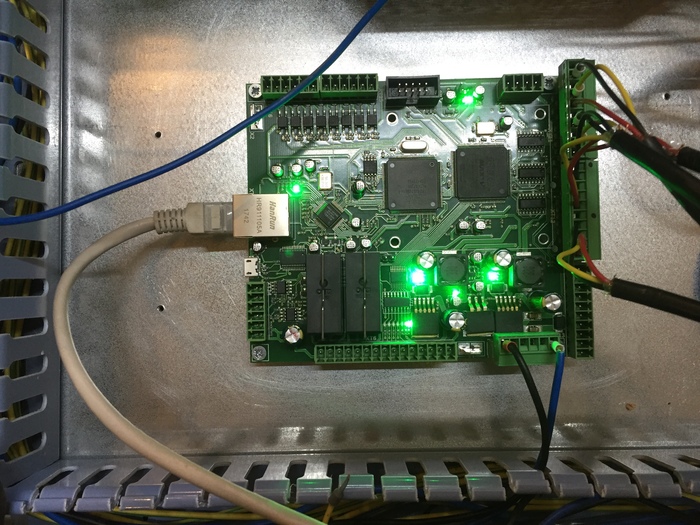

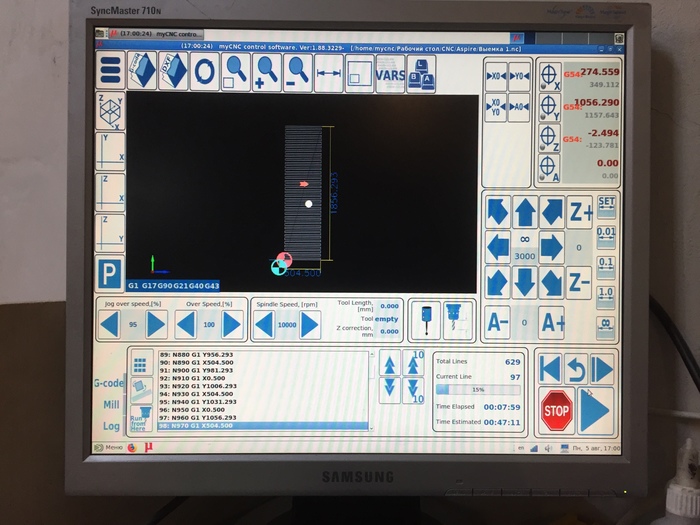

И я сменил ncstudio сначала на puremotion. Нахлебавшись с этим УГ (и быстро вернув взад, откуда оно пришло) я косо посмотрел на mach3. После того, как вытер кровь с глаз и собрав волю в кулак, я перевел 30000р в Канаду, откуда получил контроллер MyCNC ET-6. С чем себя и поздравляю (вы тоже можете меня поздравить).
Широкоформатный монитор ждет своего часа, а точнее консоль, которая на сварке...
Старый комп с ncstudio отправился в ЗИП, вместо него был подарен тонкий клиент на базе 4-х ядерного атома, 2 гигов оперы и ссд на борту. Охлаждение полностью пассивное, что доктор и прописал для пыльного производства.

Задавайте свои ответы в комментах)
