Увидев пост пикабушника с ником @Radioelektronik, вспомнилось как и я для своей дочи подобный домик собирал.

Ребёнку было 9-10 месяцев и я подумал, что надо бы приобрести ей бизиборд, чтобы мелкую моторику развивала и всякое такое. Начал гуглить, чтобы посмотреть, какие они вообще бывают. Хотелось что-то необычное, красивое и крутое )) В гугл картинках я наткнулся на вариант, в который сразу же влюбился. Это был БизиДом от одной компании из Питера (кажется). Зайдя на их сайт и ознакомившись с расценками, я немного прифигел. Домик на который пал мой выбор стоил там на тот момент около 15к. Типа такого:

Материал: фанера березовая 8мм.

Размер: 40 х 40 х 60 см (Ш х Д х В)

Цена показалась мне не оправданной. )) Типа это ж просто фанера... В общем, я решил, что и сам смогу сделать не хуже, и принялся за дело.

Для начала, я по картинкам с этого сайта подготовил чертежи в иллюстраторе. Я старался воссоздать точную копию представленного домика.

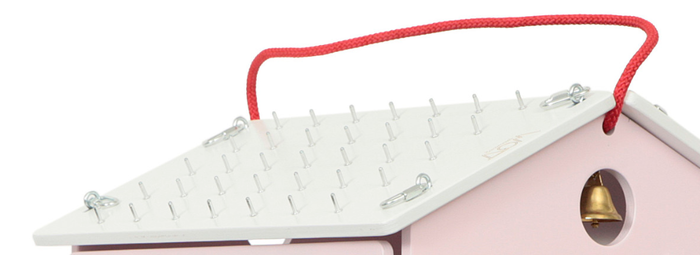

Единственное, я немного переделал крышу. В варианте от Питерских умельцев, на крыше с одной стороны там торчали такие типа гвоздики, чтобы на них натягивались резинки.

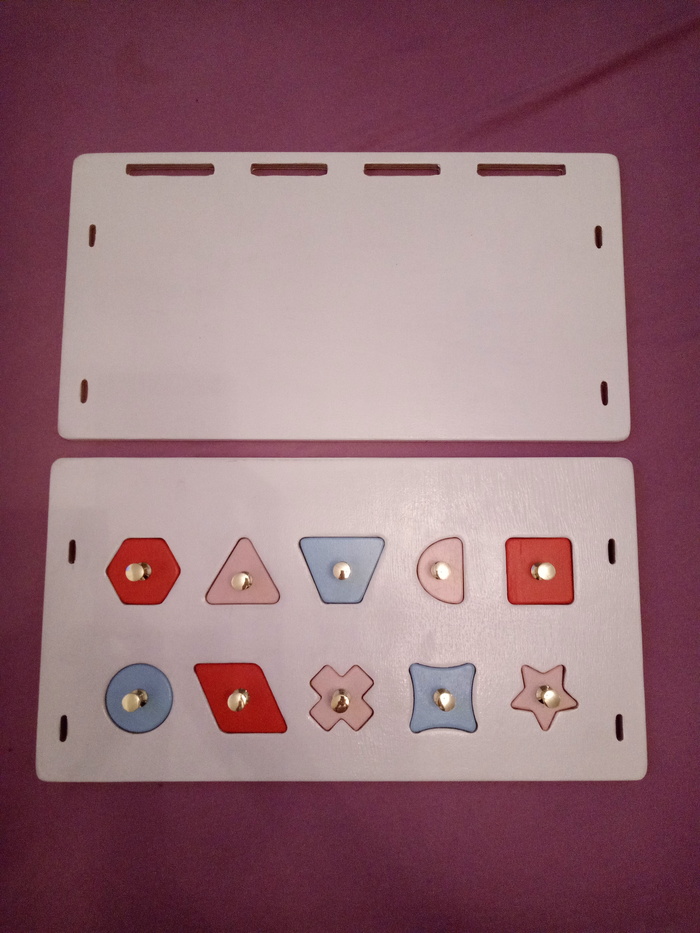

Мне это показалось не слишком безопасным решением. И я придумал свой вариант с вырезанными отверстиями различных геометрических форм. Далее на фотках будет видно, что я имею в виду.

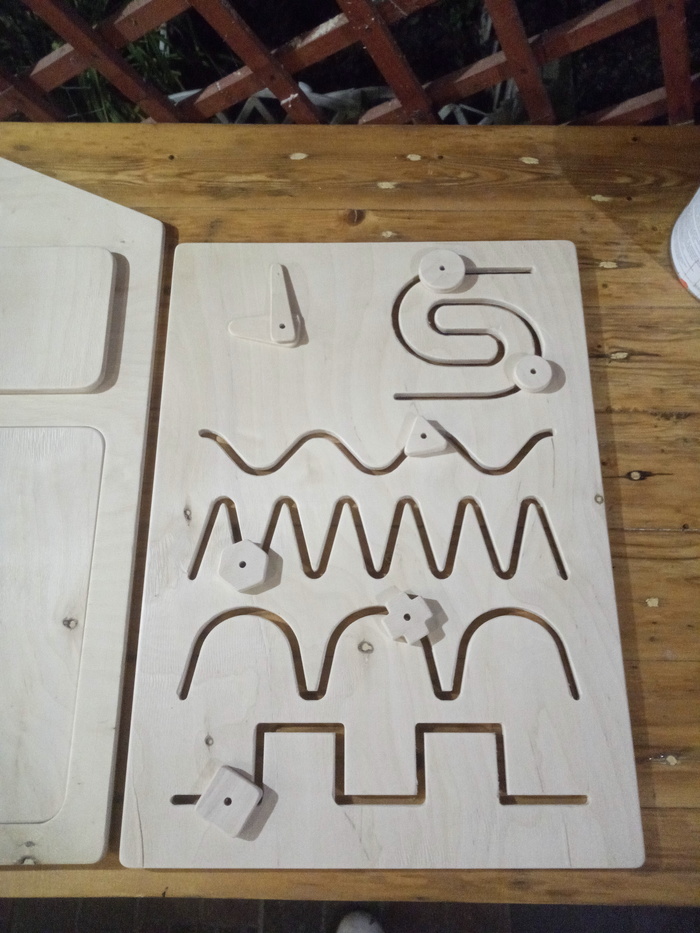

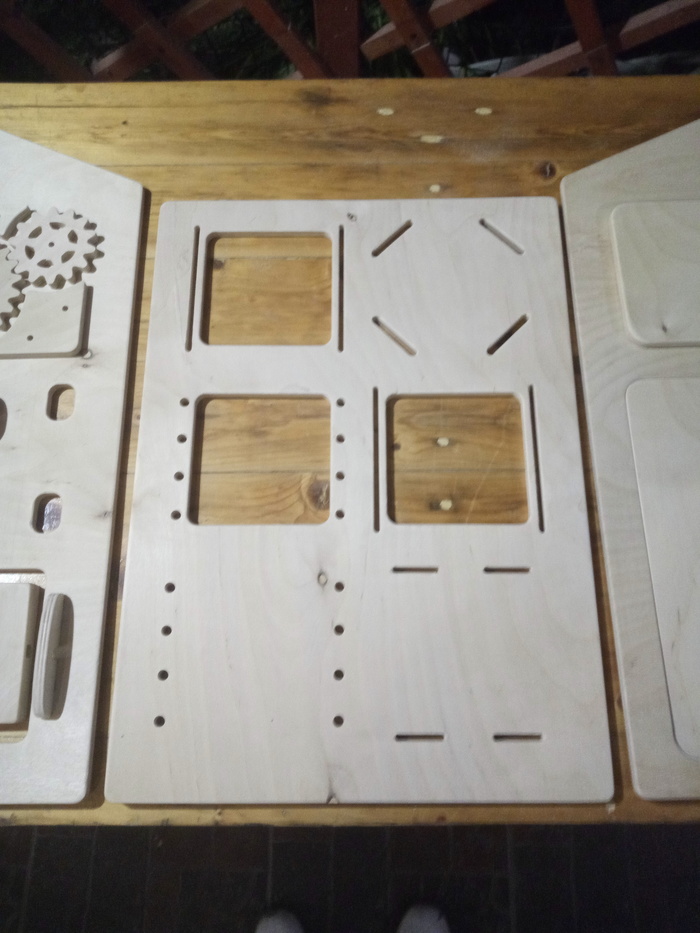

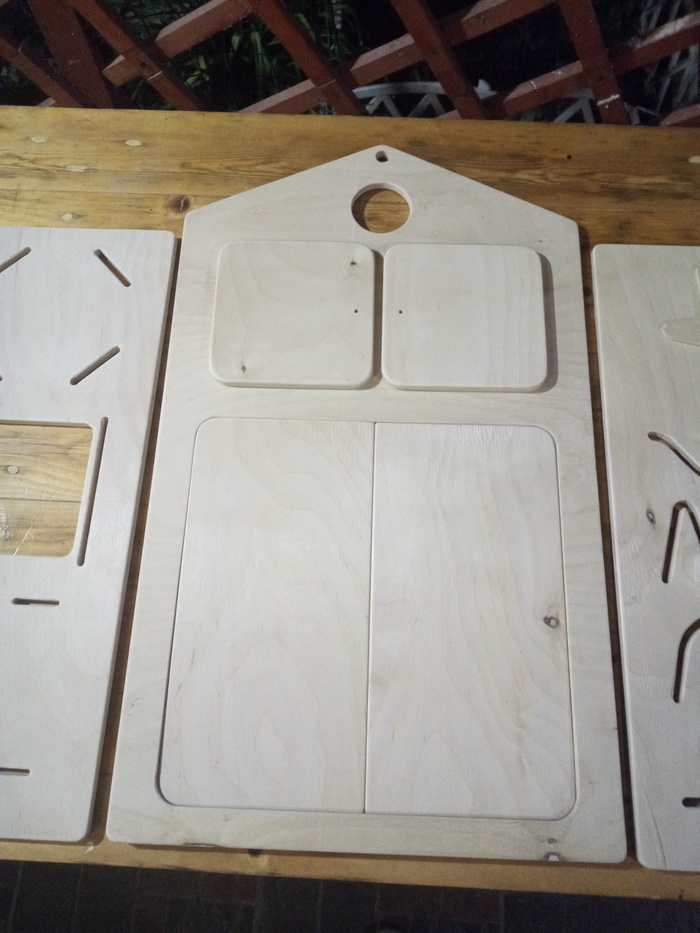

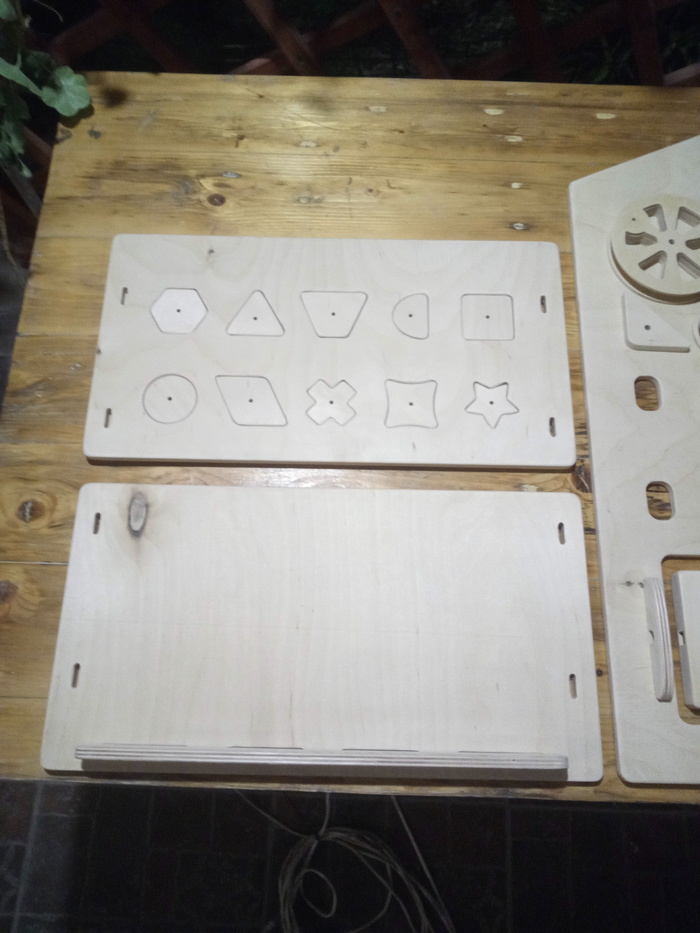

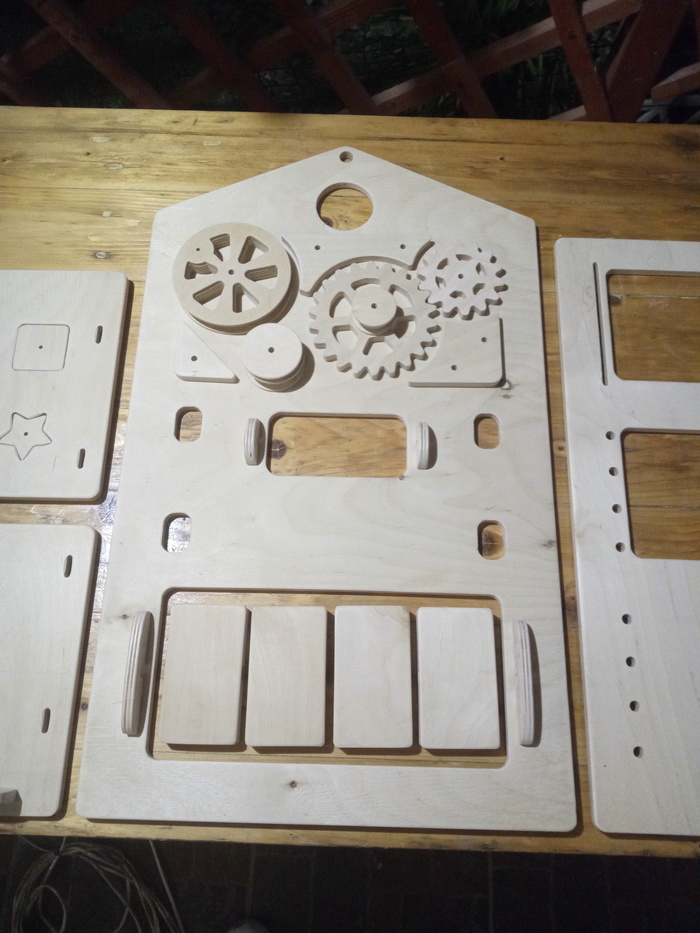

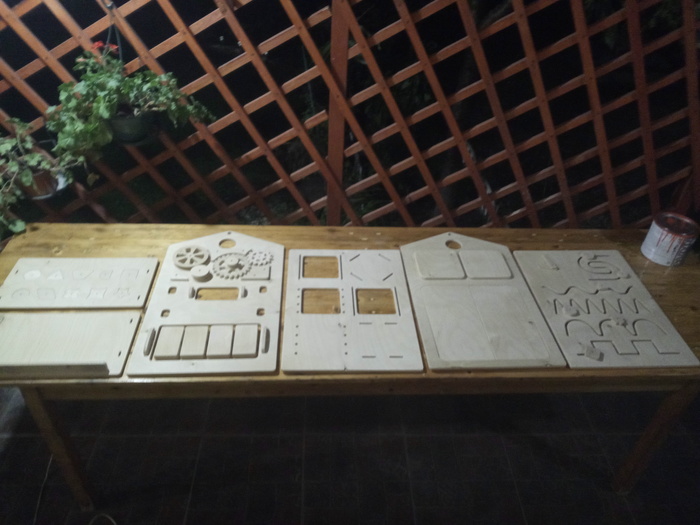

Далее я начал искать, где мне это всё красиво нарежут. Искал именно фрезерную резку, так как от лазера остаётся обожженный след на кромке. В общем нашёл контору, которая режет не дорого, купил лист фанеры и поехал к ним. Лист для удобства транспортировки порезал на 4 части прямо в зелёном магазине. Свой макет для резки я так же для удобства сразу размещал на листах 75х75 см. В общем, там мне всё порезали и было хорошо. Стоило это около 2,5к, если память не изменяет.

Далее, всё это дело надо было отшлифовать, снять кромку и т.д. в общем обработать, чтобы всё было по красоте. Это был самый трудоёмкий и нудный процесс.

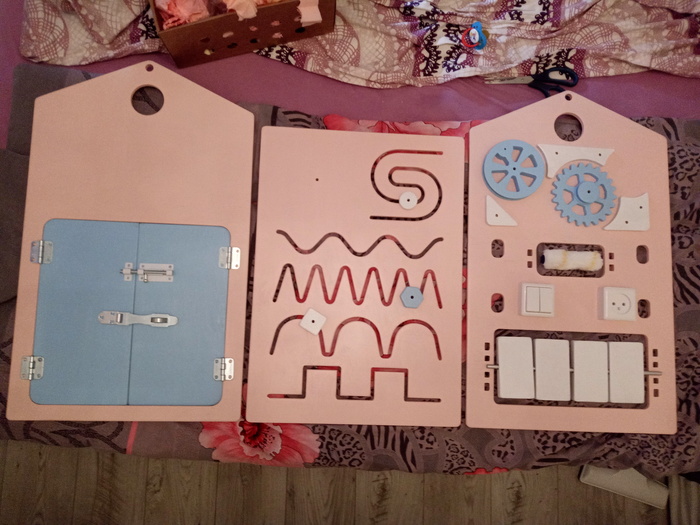

После, я это всё покрасил различными яркими цветами, и надо было приступать к сборке.

Сидя дома, на сайте всё того же зелёного магазина, я подготовил там "список покупок", в котором собрал все необходимые комплектующие из отделов "скобяные изделия" и прочих. К сожалению этот список покупок на сейчас не сохранился. В общем, поехал с этим списком, закупился и приступил к сборке.

Тут стоит упомянуть, что я протабанил один очень важный момент. При подготовке чертежей я не учёл, что после покраски детали перестанут влезать в свои пазы. И мне пришлось расширять некоторые отверстия сидя со шкуркой и дремелем, это было муторно и неудобно, и я ругал себя за то что не предусмотрел это ранее - тогда бы сборка реально заняла бы 10 минут, а так я провозился не один вечер. Так же в своём чертеже я не предусмотрел отверстия под петли и ещё некоторые нужные штуки. Подумал, что просверлю уже по факту. Но зря. Было бы удобнее, если бы все отверстия уже были сделаны фрезером - так красивее и аккуратнее. Но блин. Это мой первый подобный опыт, ничего не поделать.

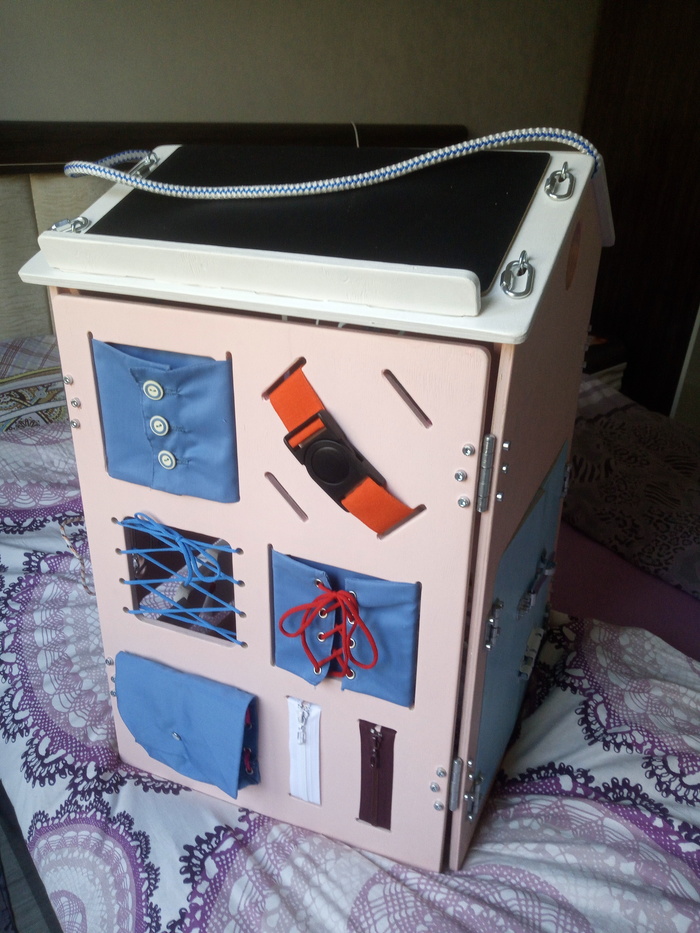

Бабушку попросил сшить кармашки и лоскутки для шнуровки, купил доску для рисования мелками (для крыши), закупился наклейками, для вращающихся плашек внизу, купил верёвки и шнурки.

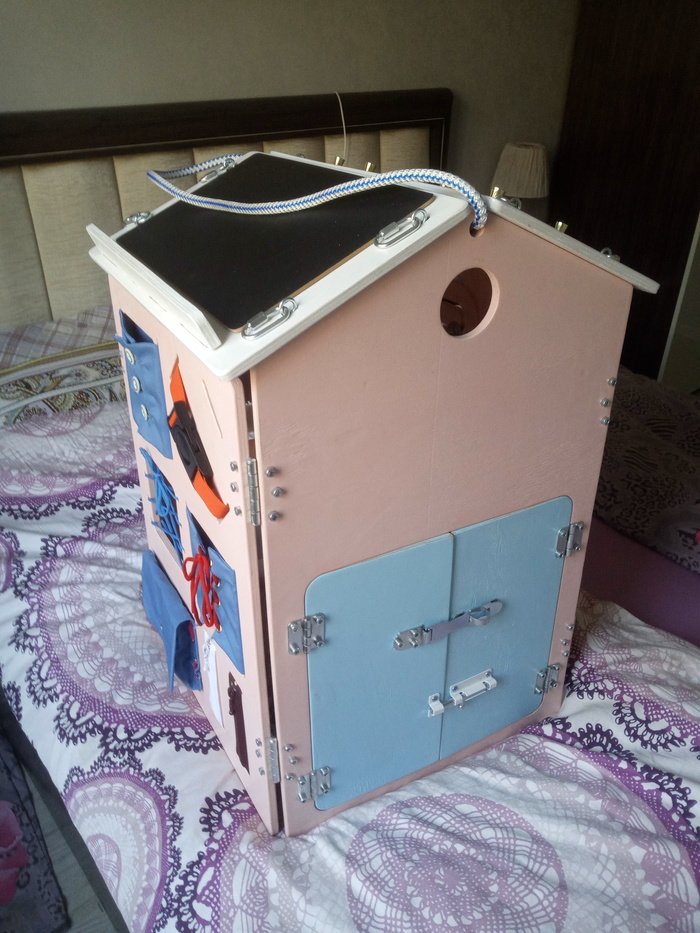

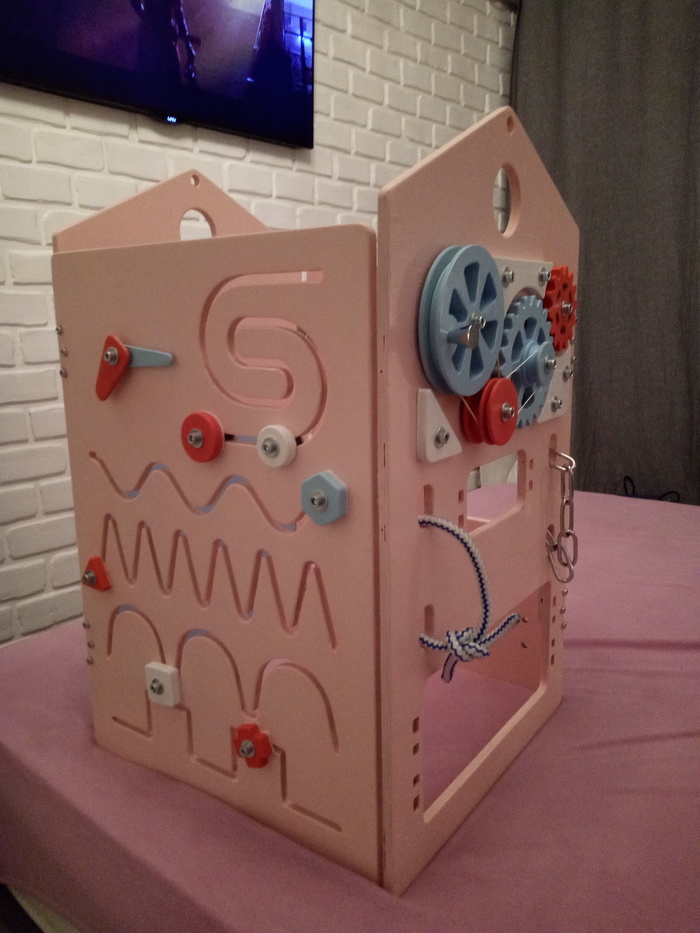

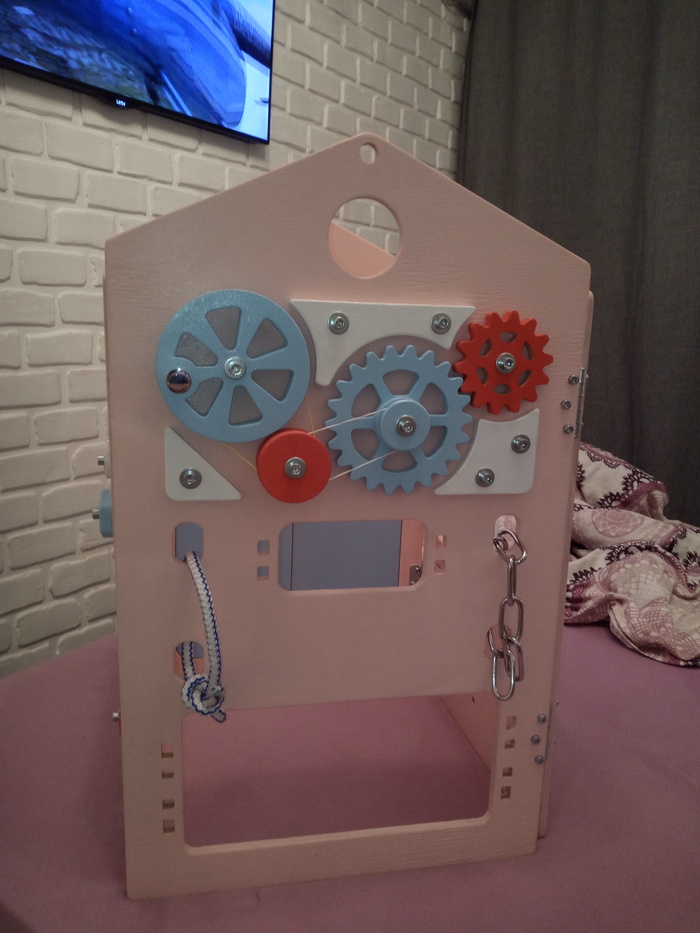

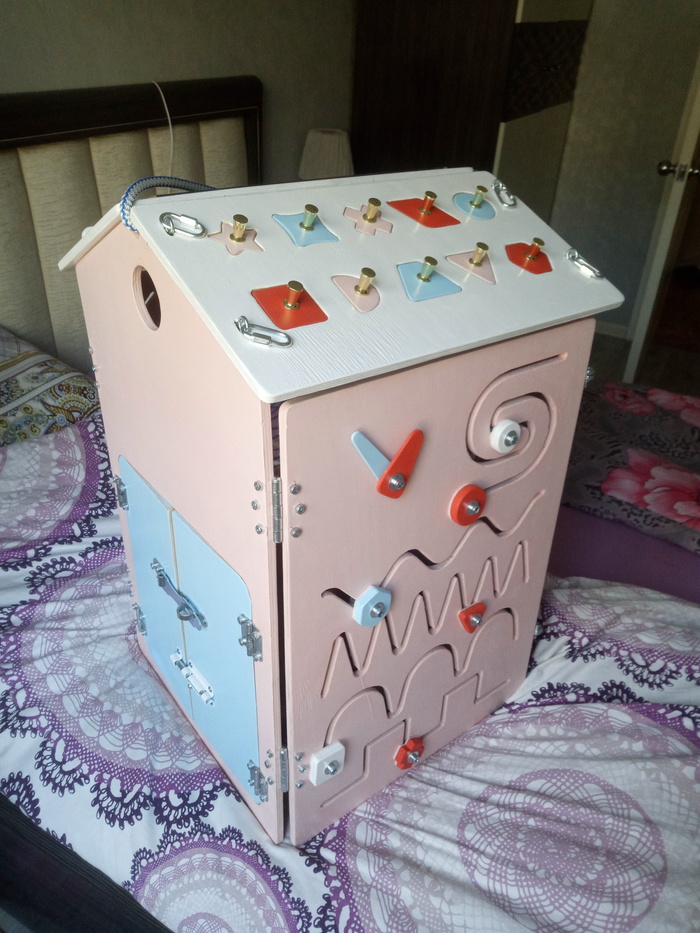

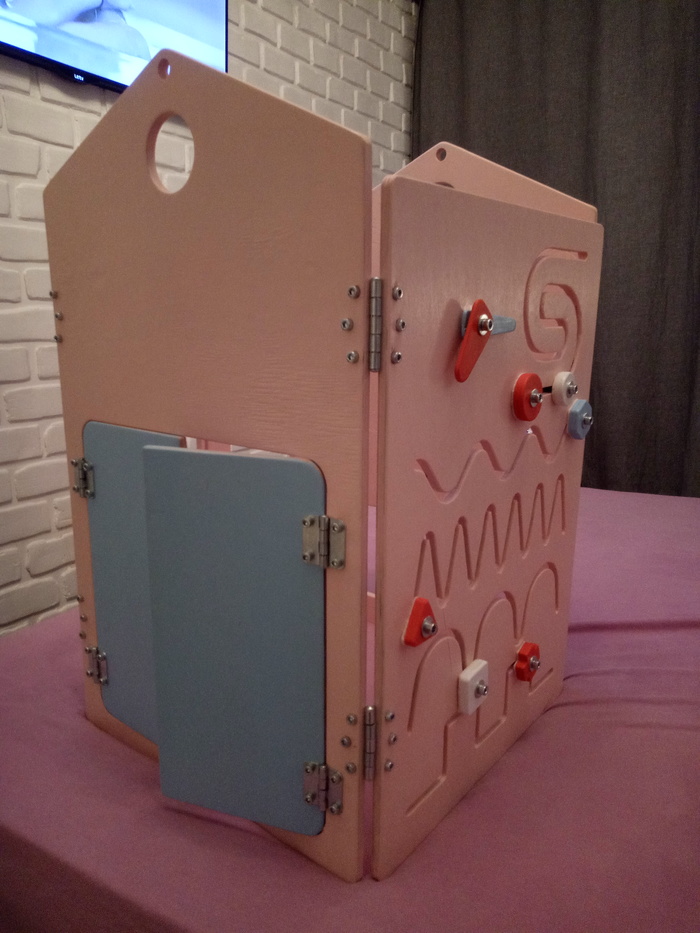

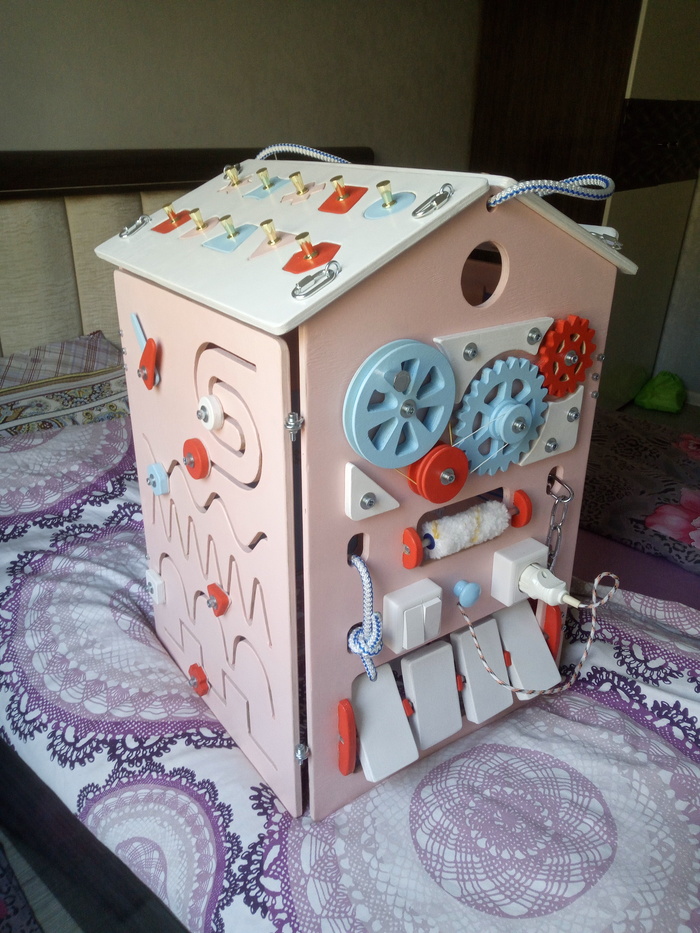

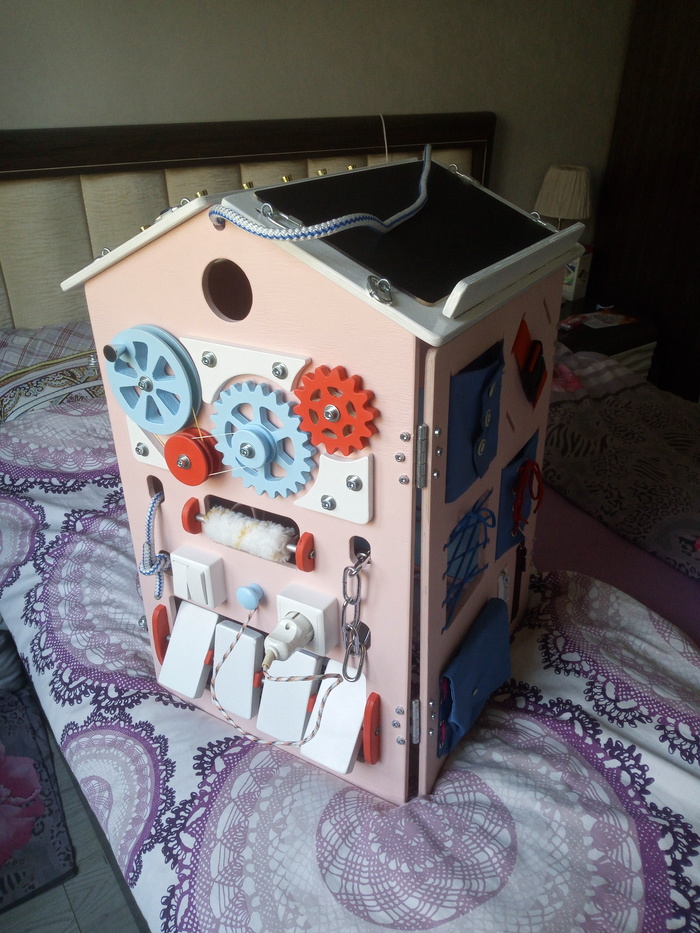

В общем по итогу получилось вот это

Цифры для часиков я резал уже лазером из фанеры 4мм. Так же покрасил и приклеил по кругу. Но надо было на макете так же обозначить контуры для цифр, чтобы потом не мучиться с точным расположением цифр по кругу. Было бы проще. Но и так вроде бы получилось нормально.

Над дверцами, в оригинале были какие-то непонятное окошки с защёлками. Я подумал, что это уже лишнее, и хотел там сделать какую-нибудь интерактивную штуку с кнопками и звуками (хотел собрать на ардуинке или из готовых китайских модулей для игрушек). Но потом передумал ))) И так подустал я от процесса, да и день рождения ребёнка уже был на носу. В итоге я вырезал лазером из 4мм фанеры надпись - поздравление с первым днём рождения, и она там смотрелась отлично.

Уже после дня рождения добавили все недостающие моменты, повесили колокольчик в отверстие (мой, с выпускного)), плюс я провёл в домик свет. В выключателе разместил модуль зарядки tp4056, к нему банку 18650 и пару светодиодных лент. Так что выключатель вполне функционален - одна клавиша включает синюю ленту, другая - белую.

Внутри все выпирающие моменты типа торчащих болтиков, были обрезаны или сточены. То что нельзя было сточить, было заклеено какой-то вспененной штукой. Не знаю как она называется - достал из игрушки. Типа как пенопласт, но не он. В общем по максимуму всё обезопасил, чтобы чадо не дай бог не впоролась в какой-нибудь торчащий болт.

Что по итогу. На всё у меня ушло около 5-6к руб. Было интересно, и я остался доволен тем, что смог повторить представленную в магазине модель, и в каких-то моментах сделал даже лучше. Плюс приятно было сделать подарок ребёнку своими руками. Мне кажется это по любому приятнее, чем если бы я его просто купил.

Сколько процесс занял по времени сказать сложно, так как делал я это всё урывками, когда получалось, по чуть чуть, так что весь процесс растянулся. Если бы я сразу в макете предусмотрел все зазоры и сразу наметил все отверстия - было бы проще, удобнее и быстрее.

Для тех, кто захочет повторить сие творение могу скинуть свои чертежи, они сохранились (правда почему-то только в кореле, хотя рисовал их изначально в иллюстраторе, но так даже лучше - проще для контор, которые занимаются резкой). Не уверен, что можно размещать тут прямые ссылки на них. Так же возможно ребята из Питерской конторы могут быть против. Так что всем желающим могу скинуть в личку.

P.S. Делал я это 2 года назад и уже выкладывал сие творение в различных группах в ВК, но тут не писал. Но увидев подобный пост, подумал, что почему бы и нет.

По многочисленным просьбам скидываю ссылку на свой макет.

Вот - https://drive.google.com/open?id=1hh2OLkC2Z1Nn9wWFIoVEJXEg8w...

Это архив в нём 2 пары файлов: 10mm и 4mm (ai и cdr). Соответственно файл 10мм надо резать из 10мм фанеры, а 4мм - из 4мм фанеры.

И это не переделанный макет. Т.е. ровно тот, который использовал я, со всеми описанными недочётами. В архиве так же лежит картинка со схематичным изображением домика, там я отметил зелёными стрелками места, с которыми пришлось повозиться по итогу. В этих местах стоит сделать допуски, чтобы после покраски все детали проще входили в свои пазы. Так же, рекомендую наметить на макете отверстия для крепления петель, шестеренок и прочего. Так реально будет проще.
