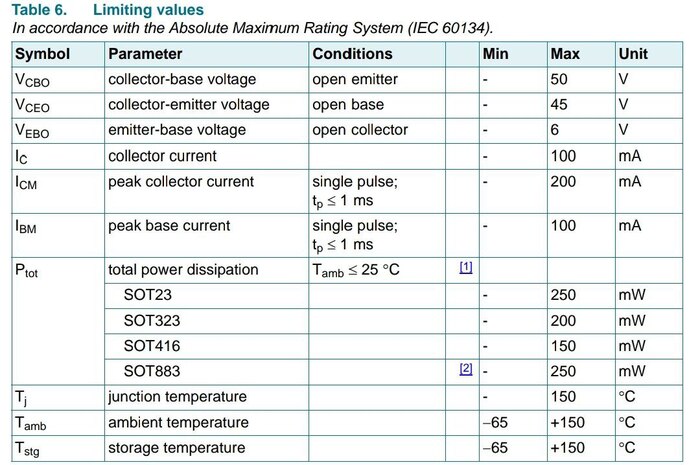

Ic - предельный ток коллектора 100мА.

Vbesat - напряжение насыщения база-эмиттер (при токе коллектора 10мА).

Производитель указывает типовые значения тока базы - от 0,5 до 5мА. Это тоже пригодится. Начинаем считать.

700мВ при токе 0,5мА дают эквивалентное сопротивление база-эмиттер 1400 Ом.

900мВ при токе 5мА - 180 ом.

Для понимания зачем все это сделаем еще одну эмуляцию.

При токе 0,63мА мы получили напряжение на базе транзистора 0,88 вольта (больше напряжения насыщения), при токе 2мА - напряжение 0,7 вольта - 700мВ - нижняя граница насыщения. Если увеличить эквивалентное сопротивление транзистора до бесконечности напряжение получается 0,95 вольта - выше паспортного насыщения.

Итого при делителе 1500/130 Ом мы получаем пролностью открытый транзистор. Его эквивалентное сопротивление установится само в пределах 300-2000 Ом. Точные значения не важны, главное попасть в диапазон. Рекомендованые 5мА мы не превышаем, при эквивалентном 180 Ом напряжение базы получается всего 575мВ, что меньше насыщения.

Почему 1500 как база? Мне так захотелось. Типовое значение резисторов в коллекторной цепи таких схем от 1000 до 3300 Ом. Обычно выбирают 1/10 от предельного тока коллектора.

Теперь перерисуем схему в нормальную (со всеми делителями).

У транзистора Q3 нет своего шунта, его базу задает шунт около Q2. Возможно его сопротивление я увеличу, чтобы компенсировать второй транзистор. Посмотрим в конце, когда плата будет окончательно собрана.

Остальное все просто.

Методом научного тыка я решил поставить времязадающие конденсаторы 3300мкФ. Это гарантирует стабильную работу схемы при входных параметрах от 10Гц. Реально датчик дает от 15 Гц, при потоке меньше - останавливается. Предельное наприяжение на конденсаторах - 1 вольт. Так что можно ставить любые (типовые - 6,3 вольта). Такие у меня в запасе нашлись.

В коллекторную цепь Q7 я поставлю последовательно резистор (номинал подберу позже), светодиод (3,5 вольта при 30 мА) и твердотопливное реле. Его я еще не тестировал, резистор балласта буду подбирать по нему. Думаю ток 25 мА меня вполне устроит.

Посидеть с паяльником у меня немного получилось, предварительно схема выглядит так.

Все залито канифолью, ага. Контактные площадки под SMD сделаны из витой пары 0,4мм. По хорошему слишком толсто. Надо было взять многожильный провод с жилками 0,1мм. Запаяны 6 из 7 транзисторов, резисторы 1500 и 130 ом. Осталось один транзистор, 2 резистора 10 Ом и немного соединений. Часть монтажа скорее всего будет с обратной стороны, пока там вообще ничего нет.

Ширина платы 4 см.

Да, можно было сделать гораздо аккуратнее. Но лень. Или оспользовать обычные элементы на выводах. Но мне захотелось вот так.

Слева входной датчик и переключатель для эмуляции останова потока. В состоянии вкл или выкл. Нужно отработать оба варианта.

Рассмотрим схему по блокам, в порядке рисования. Блок первый, входной. Подготовка сигналов, с которыми мы будем работать.

Два связанных инвертора. Аналоговые транзисторы тут работают в режиме ключей (цифровом). На выходе прямой (сверху) и инвертированный (снизу) сигнал. При наличии любого из этих сигналов в течении некоторого времени мы должны включить реле. Разобьем задачу на части - некоторое время и любого из.

Блок два. Таймер.

Два конденсатора медленно заряжаются и очень быстро разряжаются через транзисторы. Так как импульсы поступают гораздо чаще, чем нужно времени для зарядки, то оба конденсатора разряжены.

Блок три. Сумматор.

Если на оба входа подается логический ноль, то на выходе получается логическая единица. Базовая схема И-НЕ.

Ну и последний кусок - исполнительный блок с лампочкой (будет реле). Там все понятно.

Как это работает, эмуляция.

Состояние 1. На входе есть сигналы.

В точках 5 и 6 напряжение максимум 1,5 вольта, что недостаточно для открытия транзисторов сумматора. В точке 7 напряжение достаточно для открытия ключа. Лампочка горит.

Источник остановился в состоянии лог1. Левый конденсатор заряжен, сумматор выдает на выход лог0. Лампочка не горит.

Аналогично для останова в состоянии лог0. Заряжен правый конденсатор, на выходе сумматора лог0, лампочка не горит.

Переходный процесс. Лампочка, гори!

Полчаса работы и схема готова. Следующая задача - подобрать транзисторы (точнее найти 6+1 в моей помойке) и подбор обвеса (резисторы). Конденсаторы по факту, пара одинаковых на 1-100 мкф меня устроит.

Если интересно - напишу продолжение. Плату разводить лень, но опять же  - если будет интересно могу сделать.
