Подскажите новичку))
Купил цангу на 6,35, но куда ее приобщить не знаю)) подскажите пожалуйста какая у нее область применения?
Показать полностью
2
Лига ЧПУшников
2 084 поста
•
12 066 подписчиков
0 просмотренных постов скрыто
Картридж для твердосплавных пластин
Показать полностью
2
Лазерная резка чёрной стали 1 мм на воздухе
Металлорез Wattsan 1530S-Hp, Raycus3000вт.
Здравствуйте, самоучители по чпу+
Здравствуйте, не кидайте тряпками.
Изучаю тему чпу, есть ли какие нибудь сайты, или может книги/самоучители по диагностике и ремонту Станков с чпу, очень хочу попробовать перейти с наладки, на ремонт станков с чпу, а научиться нету места, вот хочу хотя бы по книгам, или сайтам, попробовать! Если кто знает, поделитесь. Спасибо за каждый ответ.
CAM система и постпроцессор под Fanuc i0-tf токарный и i0-mf фрезерный1
Здравствуйте. Нужен ваш совет. Работаю на токарном и фрезерном станке со стойкой Fanuc. Разобрался как писать небольшие программы самому, используя стандартные циклы. Хотелось бы узнать какая CAM система имеет нормальный пост процессор под Фанук. Желание работать через CAM, так как это сокращает время на разработку программы и исключает ошибку.
В настоящее время пробовал Компас 3D v. 21 с подключаемыми модулями токарной и фрезерной обработки.
Токарная обработка, нормально работает в элементарных перемещениях(из за чего код очень длинный) , в стандартных циклах обработки, работает не корректно. Фрезерная обработка- не работает.
FeatereCam- фрезерная вроде работает(при определённых танцах с бубном( пост процессор почему то пропускает некоторые операции) )
Токарная Featurecam- опять же циклы работают не корректно, приходится выводить УП в простых перемещениях, из за чего программа обработки получается достаточно длинной. В featurecam немного пробовал редактировать пост процессор под свои нужды, есть некоторый успех.
В ближайшее время попробую PowerMill, но говорят там тоже с токарной обработкой проблемы.
Понимаю, писать УП лучше самому, я сначала писал УП в блокноте, и прогонял через cnc эмулятор, но это долго, хочется упростить этот процесс, учитывать геометрию инструмента, исключить ошибку.
Подскажите пожалуйста хорошую бесплатную CAM систему, или у кого есть хороший пост процессор на Fanuc Tf и MF под определённую Cam систему. Хотелось ты токарную и фрезерную делать в одной программе, используя стандартные циклы. Спасибо.
Показать полностью
Циклонный фильтр, доработка
Короче, китаец работает, но не так эффективно, как хотелось бы. Простая доработка как на фото улучшила его эффективность в разы!
Бидон алюминиевый 18л. Внутрь циклона вставил трубу 40мм, ее сечение сопоставимо с тем, что осталось от нижнего отверстия в циклоне.
Смысл такой: пыль по мере опускания вниз приобретает большую скорость вращения, затем попадает в расширение бидона, и надёжно отсекается миской из нержавейки. Какое то время крутится внизу, теряя скорость и оседая. Собственно, пространство под этой миской - самое чистое во всей системе, именно оттуда производится забор очищенного воздуха. Можно даже воду убирать обычным пылесосом, главное следить за уровнем.
Показать полностью
2
Продолжение поста «Было проще сделать, чем купить готовое решение»1
Ну вот я добрался до поста.
Понадобилась мне лампа настольная, так как мой стол стоит в углу, вечерами трудно работать за компьютером. Из продаваемого на рынке меня не устраивала цена-качество. Плюс ремонтно-пригодность, замена ламп например. Да и фрезер есть под рукой. Весь проект делал в векторной программае. Не использовал CAD систему.

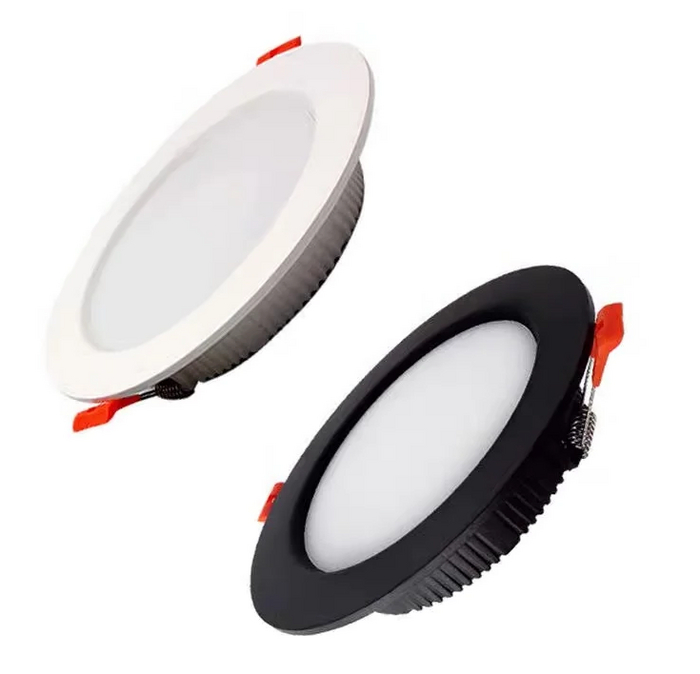

За источник взял потолочный софит. Из плюсов от них что есть уже блок питания, рассеиватель, корпус для охлаждения диодов. Вот такого типа:
Советую смотреть что бы они были разборные
Сенсорная кнопка оказал еще и с диммеров, что в описании товара не было указано. Вот с черным проводом на 2*0,75 была проблема, в продаже метражом не нашел, пришлось брать обычные шнуры с вилкой по 1,5 метра.
В комменатариях к прошлом посту был вопрос о пожаробезопасности. Все контакты были пропаены и заизолированы тщательно. Есть в продаже пропитки огнезащитные для дерева.
Петельки для пружин сделаны тоже на ЧПУ из куска профиля 2 мм.
Народ спрашивал про макет. Могу отдать его даром. Толку от него будет, я незнаю. Кто немного разбирается, с нуля сделает лучше чем у меня.
При разработке пришел к тому, что надо делать в кратах, это когда берется одна величина, например 12мм, и все делается кратно 12. Облегчило работу, не надо думать какая деталь должна быть размером.
Трансформатор спрятал в ножку, там есть выборка и каналы для вентиляции. На будущее есть место для беспроводной зарядки, пока не ставил, телефон не поддерживает.
Немного фото крупным планом.
Детали, которые зказалывал с АлиЭкспресса
На данны момент под замену идут пружины, слабые они оказались. И винты под шестиграник заказал, так что бы экстетично смотрелось с обеих сторон.
В комментариях подсказали на счет шарнира, уже переделывать не буду, меня устраивает, но взял на заметку
Показать полностью
12
Лазерный станок для резки труб Wattsan
Ярких вам выходных!
Мне похоже нужно было становиться сварщиком или оператором металлореза)))
Люблю смотреть на искры.
