Зачастую предприятию требуется жестко соблюдать правила международного стандарта при планировании компрессорного оборудования.
Давайте разберемся, как правильно подобрать компрессорное оборудование согласно международному стандарту ISO 8573-1: 2001? Какое количество фильтров поставить? Какой осушитель: адсорбционный или рефрижераторный выбрать для получения требуемого класса чистоты сжатого воздуха?
Качество сжатого воздуха, производимого промышленными компрессорами, регламентируется международным стандартом ISO 8573-1: 2001.
Очень часто можно видеть, что в технической документации написано: «требуемый класс воздуха 4 по ISO 8573-1», - это не совсем корректные формулировки, ведь качество воздуха определяется тремя параметрами:
Размер и количество загрязняющих частиц
Температура точки росы
Концентрация масла в мг/м3.
Тогда корректные требования к качеству сжатого воздуха будут такие:
Требуемый класс воздуха по ISO 8573-1:
По загрязняющим частицам — 4 класс
По концентрации масла — 4 класс

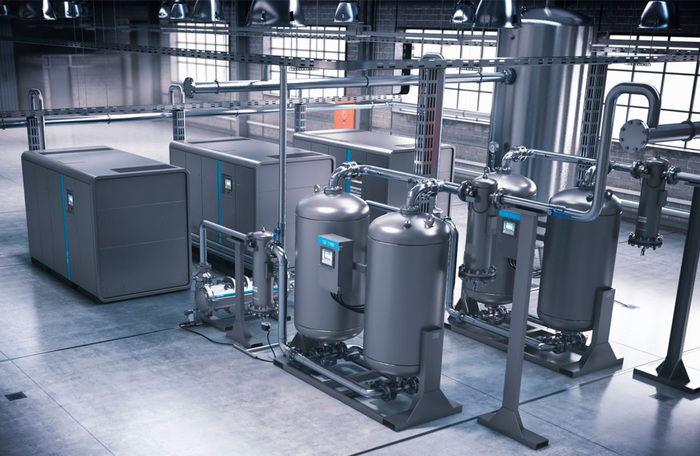

Затем, когда определены требования к чистоте воздуха, можно приступать к подбору компрессорного оборудования.
Начинать следует с подбора магистральных фильтров, так как обычно требования по загрязняющим частицам и по маслу совпадают.
Чтобы понять, какие магистральные фильтры использовать, чтобы получить нужный класс очистки, посмотрим таблицу №2:
Здесь видно, что для получения 5-го класса воздуха по маслу и по загрязняющим частицам, достаточно поставить всего один предварительный фильтр. А для получения 1-го класса, необходимо поставить уже 5 фильтров.
Затем, необходимо выбрать осушитель сжатого воздуха
Ниже – таблица, регламентирующая класс воздуха по точке росы:
Мы видим, что для классов воздуха с 6 по 4 достаточно поставить рефрижераторный осушитель, а для классов с 3 по 1 уже нужны адсорбционные осушители воздуха.
Всегда необходимо уточнять требования к сжатому воздуху, чтобы не получилось недоработок в системе, либо – наоборот – выполнение слишком жестких требований по одному параметру приведет к лишним расходам как на этапе установки, так и в последствии.
Если заказчик указал, что ему требуется 3-й класс чистоты воздуха, это не значит, что нужен 3-й класс сразу по трем параметрам. Вы можете начать подбирать оборудование в соответствии со стандартом ISO, включите в комплектацию осушитель адсорбционного типа. А потом окажется, что достаточно было 4-го класса по точке росы, то есть рефрижераторного осушителя.
Адсорбционные осушители стоят значительно дороже рефрижераторных, поэтому нужно очень внимательно относиться ко всем трем параметрам при планировании системы сжатого воздуха. Кроме того, адсорбционные осушители холодной регенерации потребляют до 25% сжатого воздуха, а горячей регенерации потребляют значительное количество электроэнергии.
Данная ошибка помимо дополнительных финансовых затрат на сам осушитель приведет к тому, что вы недополучите требуемый объем воздуха, либо потратите больше электроэнергии.
Если нам необходимо подобрать фильтры для воздухоподготовки, например, мы знаем, что качество сжатого воздуха должно соответствовать ISO 8573-1: 1-3-1.
При подборе фильтров мы видим, что нам необходимы следующие позиции из Таблицы №2:
В Таблице №3 подбираем тип осушителя сжатого воздуха - нам необходим рефрижераторный осушитель.
Таким образом, мы видим, как корректно формулировать требования к качеству сжатого воздуха по ISO 8573-1 и, согласно данных требований, правильно осуществлять подбор оборудования для системы сжатого воздуха на предприятии.
