Расширяющийся стол "Expanding Table"

Всем доброго здоровья, ясного сознания и чистых помыслов

Ранее был выложен пост: "https://pikabu.ru/story/stol_transformer_6610359"

Цитирую: "Данный стол разработан и изготовлен мной, таким образом, что бы механизм не был похож на патент."

Немного истории:

Оригинальная идея (концепция) стола такого типа была придумана в девятнадцатом веке человеком по имени Роберт Юп (Robert Jupe), который запатентовал свою конструкцию в 1835 году. Стол Юпа в исходном положении был круглым, имел гениальную геометрию и такой же гениальный метод расширения в радиальном направлении, изменяясь от небольшого размера до стола большего диаметра.

Расширяющийся стол "Expanding Table" Своими руками, Мебель, Стол, Расследование, Длиннопост

Спустя годы... патент закончился. Дядечка Scott Rumschlag сделал свой стол с блекджеком и... нет, просто стол сделал. И готов поделиться чертежами и инструкцией всего за 49 баксов.

Стол сделанный @gusevmag уж очень похож на творение Скотта. Что он переделал что бы не нарушать патент, я не знаю.

Расширяющийся стол "Expanding Table" Своими руками, Мебель, Стол, Расследование, Длиннопост

На сколько мне известно есть патент сам механизм. Принадлежит он Дэвиду Флетчеру.

Вот сам механизм:

Расширяющийся стол "Expanding Table" Своими руками, Мебель, Стол, Расследование, Длиннопост

Что то мне кажется что автор лукавит...

У самого есть эти чертежи.

Благодарю за внимание

Показать полностью 3

Как сэкономить 50к рублей

Всем добра.

Лазер вроде как доведён до состояния: коекакработает.

К нему требуется такая штука как чиллер.

Тут есть несколько вариантов:

1) 200 литровая бочка и помпа для прокачки воды - очень дешёво и очень сурово. если воду требуется охладить, кидаем туда лёд

2) заводской чиллер - есть разные модели, для станков поменьше и для станков побольше. в первом случае только вода и вентилятор, во втором уже будет охлаждать фрион.

3) купить пивной чиллер, как по мне, так почти тоже самое что и в пункте выше, только для других целей, но и для лазера прекрасно подойдёт. А вот с ценой на "пивняк" как повезёт, у меня в городе б/у продавали по цене чуть ниже новых.

4) ну и тут уже наш вариант. так же дешево и очень эффективно

Что нам потребует:

а)оконный кондей по типу БК1500. Главное что бы было такое расположение воздуходуйки сверху. Сразу объясни почему: первый чиллер сделал из какого то ЭлЖи, выглядит почти как БК1500, только немного посовременнее, но в виду своей пряморукости, сверлои пробил медную и трубку и фрион тю-тю. Починить и заправить стоило бы от 3000 рублей. Кондей можно купить от 1000 рублей и он будет исправным и рабочим. Я поехал искать новый кондей и за 2500 купил самасунг и у него был пультик =)) но вот воздуходуйка была уже справа. Разобрава его, я обнаружил, что нужный нам испаритель имеет квадратную форму и выше чем на предыдущем и соответственно в контенер он уже не влезет. Тот контейнер что бы у меня - самый оптимальный вариант. Кондей в итоге я перепродал и купил такой же ЭлЖи как у меня и был.

фото из интернета

Как сэкономить 50к рублей ЧПУ, Своими руками, Cnc, Длиннопост, Видео

б)термореле по типу STC-1000, купил на Али. Простое устройство без всяких заморочек. У меня был другой агрегат с какими то задатками интелекта, но я решил с ним не связывать, уж больно в нём много настроек


фото с али

Как сэкономить 50к рублей ЧПУ, Своими руками, Cnc, Длиннопост, Видео

в)датчик потока вода тоже взял на Али.


г) теплоноситель для систем отопления. ну ли обычная вода

д) помпа для прокачки воды. взял на али насос для фонтана в пруду на 3500 литров/час. тут лучше не жадничать и взять норм помпу. теплоноситель имеет теплоёмкость меньше чем у воды и по этому его над быстрее прокачивать, что бы температура была равномернее.


е) инструмент что бы всё это разломать и собрать =)


в итоге: чиллер за пару тыщ рублей, работает отлично. у меня труба на 150ватт, при 70% температуры 16 градусов держит спокойно


фреймлапс не знал как толком настроить в итоге видос получился не очень... за это извините...

Показать полностью 2 1

ЧПУ - это болезнь

Всем добра.
Давно ничего не писал. То ремонт, то ещё что-то. То строил станок, то его настраивал, то работал на нем.
Ну дак вот, вернёмся к болезням. Мой знакомый Николай так и говорит: "ЧПУ - это болезнь". Хоть у него это и хобби, но он постоянно что-то хочет изменить в своём станке. Это его болезнь )))
Ну и моя тоже. Сидели мы с женой и думали... Решили построить теперь уже лазерный ЧПУ. Определились с размером, начали искать где выгоднее купить комплектующие, советовались с ГУРУ. И тут мне написал человек, что мол у него лежит готовый комплект для постройки станка, отвечающий моим требованиям, времени у него заниматься нет, и он готов продать со скидкой. Не буду расписывать, как он мне делал мозг. В итоге в день, когда он собирался мне отправить посылку, он написал мол, что он не спал всю ночь и что ему кажется, что он продешевил, и что ему надо подумать пару дней. Через пару дней я уже сам ему написал, и он ответил, что ему сделали более выгодное предложение. Ну да ладно, на его совести. Но он делал мне мозг почти 3 месяца. Дело близится к новому году и надо срочно искать все самому.
Ну и поехали мои денежки всяким китайским продавцам. Модули перемещения ССМ заказал напрямую с завода, они сотрудничают с лидшайн и сразу продали ШД и драйвера.

ЧПУ - это болезнь Длиннопост, Фотография, Своими руками, ЧПУ

Все остальное заказывал с Али. Ламели с тао бао. Вытяжку по месту. Трубу в России.

ну и вот что мы имеем: лазер с полем 1600*1000мм, труба 150ватт, бп к ней, контроллер AWC708 lite.

Пока мои покупки стремились пересечь границу, я сидел и рисовал раму станка. Думал купить ал профиль и собрать из него. Потратил кучу времени и когда начал подсчитывать кол-во уголков для соединения профиля, сумма вышла еще на столько же, сколько стоил профиль. От идеи с профилем пришлось отказаться.

ЧПУ - это болезнь Длиннопост, Фотография, Своими руками, ЧПУ

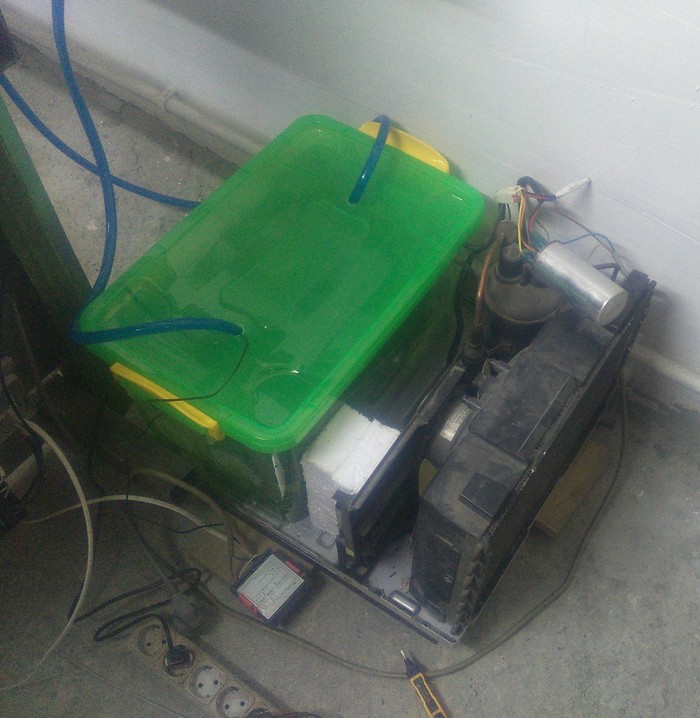

Это самодельный чиллер из оконного кондиционера. Кондей отдал знакомый + 2500 рублей и чиллер готов. За новый просили от 25000.

ЧПУ - это болезнь Длиннопост, Фотография, Своими руками, ЧПУ

Забыл упомянуть, что места для станка не было. Пришлось делать такую пристройку.

ЧПУ - это болезнь Длиннопост, Фотография, Своими руками, ЧПУ

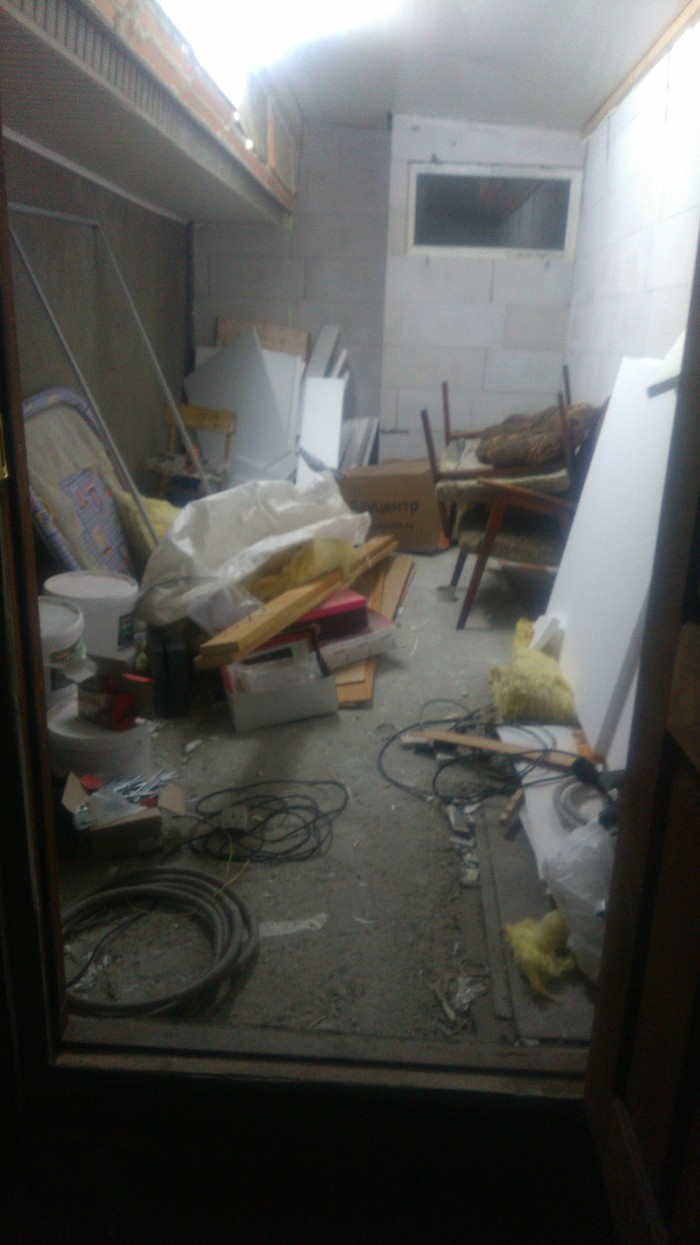

Потом начали ремонт в доме, часть моих и не моих пожиток перекочевало в новое помещение.

ЧПУ - это болезнь Длиннопост, Фотография, Своими руками, ЧПУ

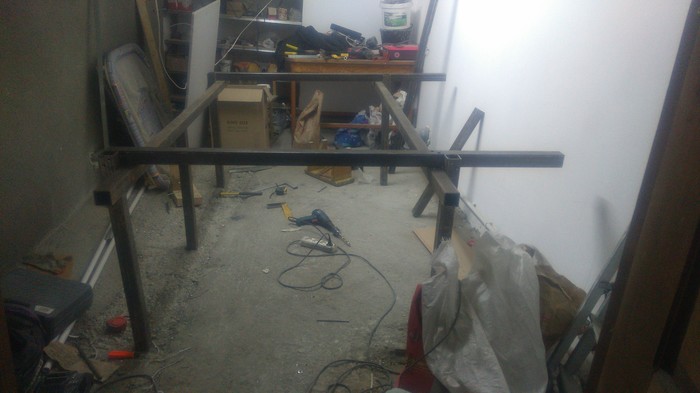

В итоге я купил профильную трубу 40*40, резьбовые заклепки, клепочник для них... И полетели искры. Конструкция рамы без сварки, все на болтах. Варил только каркас для обшивки станка, он просто одевается сверху.

ЧПУ - это болезнь Длиннопост, Фотография, Своими руками, ЧПУ

Да, он не такой красивый как заводские. Да он стоит чуть меньше чем готовый заводской ( вопрос спорный), но это как сравнивать "копейку" с новенькой иномаркой.


В итоге: станок работает. Со своей функцией справляется. Но у меня не получается его отъюстировать до конца, не хватает терпения.

Если будет интересно могу написать по подробнее. Отвечу на вопросы.

ЧПУ - это болезнь Длиннопост, Фотография, Своими руками, ЧПУ

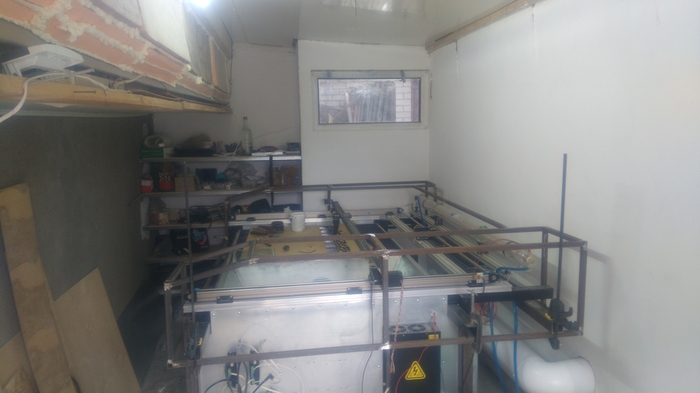

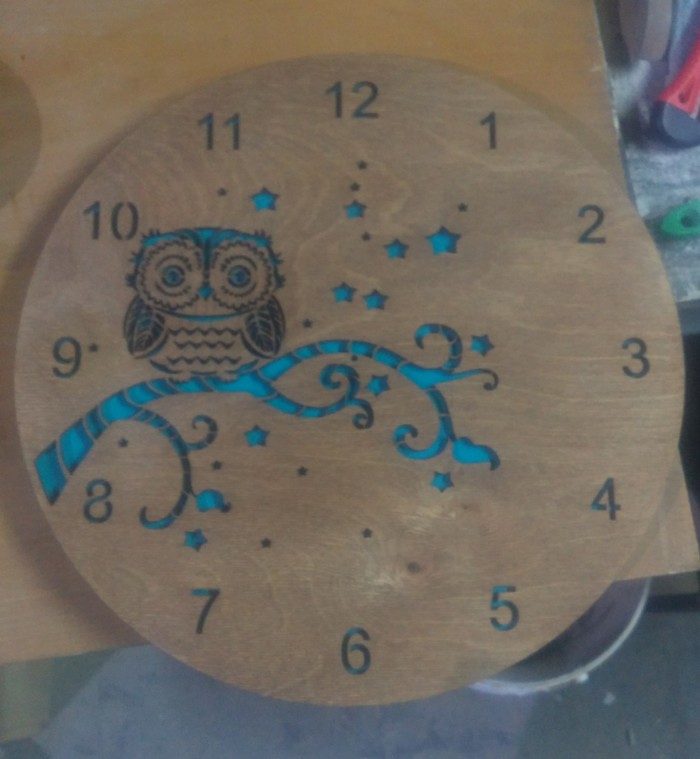

Ну и пару фоток

ЧПУ - это болезнь Длиннопост, Фотография, Своими руками, ЧПУ
ЧПУ - это болезнь Длиннопост, Фотография, Своими руками, ЧПУ
ЧПУ - это болезнь Длиннопост, Фотография, Своими руками, ЧПУ

ответ на вопрос: "сколько обошлось" - больше 300к

Снимал пару видосов в таймлапсе при сборке, но потерял где то =*(

Всем добра и творческих успехов.

Показать полностью 10

Дом для твоего бухлишка

Всем добра.
Переду сразу к делу. Есть был повод, не было идеи. Долго думали что подарить на ДР. Вспомнили про сейф мистера кнокса.
Раскидываем детальки в программе по листам и шлёпаем сандалями к станку.
Нет, не шлёпаем, сперва надо купить фанеру.
А вот потом к станку.

Ну и вот что мы получаем:

Дом для твоего бухлишка Моё, Cnc, ЧПУ, Своими руками, Мебель, Длиннопост, Вино, Сейф, Видео
Дом для твоего бухлишка Моё, Cnc, ЧПУ, Своими руками, Мебель, Длиннопост, Вино, Сейф, Видео
Дом для твоего бухлишка Моё, Cnc, ЧПУ, Своими руками, Мебель, Длиннопост, Вино, Сейф, Видео
Дом для твоего бухлишка Моё, Cnc, ЧПУ, Своими руками, Мебель, Длиннопост, Вино, Сейф, Видео
Дом для твоего бухлишка Моё, Cnc, ЧПУ, Своими руками, Мебель, Длиннопост, Вино, Сейф, Видео
Дом для твоего бухлишка Моё, Cnc, ЧПУ, Своими руками, Мебель, Длиннопост, Вино, Сейф, Видео

полок сделал только 3, далее на усмотрение именинника. Решили сделать 2 простых, что бы поставить туда бокалы. Ну и видосик как это работает

За ошибки не ругайте

Благодарю за внимание, всем лучей солнца

Показать полностью 6 1

Ёхохохо, сундук мертвеца и золотые дублоны

Всем здравия.
Так много чего хотелось запостить...
Но год какой то дерьмовый, не то что бы предыдущие были фантастическими, но этот их перещеголял...
Так что извиняюсь за то что обещал и не сделал, ибо в сложившейся обстановке, было не до этого.
Не сопли обсуждать мы тут собрались...
Небольшая предыстория:
2 сентября сего года у лучшей подруги моей жены была свадьба. Так вот посетила меня мысль: чего это просто дарить конверт с деньгами? а давай вы*бнемся и сделаем что то интересное.
план был сделать что то такое:

Ёхохохо, сундук мертвеца и золотые дублоны Моё, Своими руками, Сундук мертвеца, Подарки, ЧПУ, Длиннопост, Фотография

Но оценив свои возможности и поняв что я ещё щегол для такого, да и инструмента толком нету, решил упростить себе задачу.

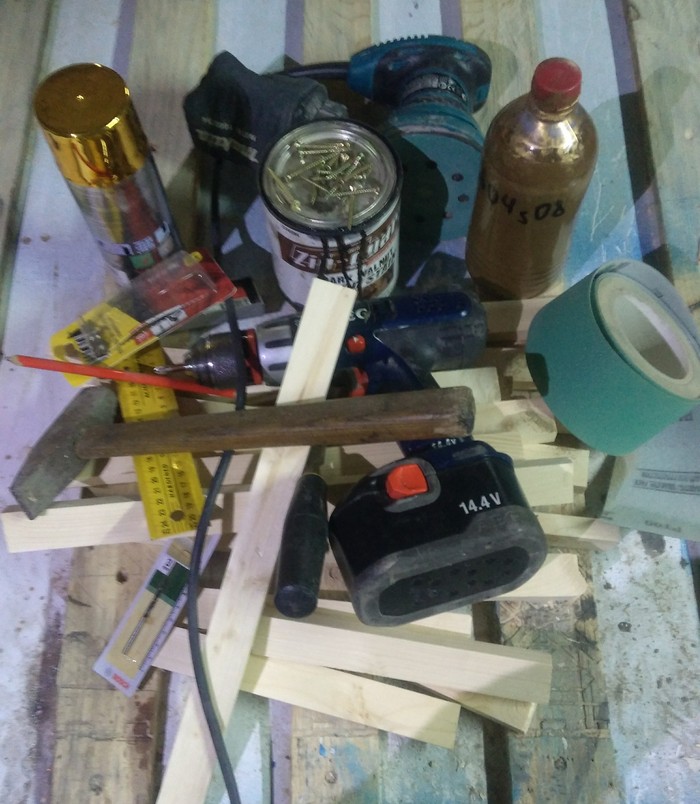

Что нам потребуется? А вот что:

Ёхохохо, сундук мертвеца и золотые дублоны Моё, Своими руками, Сундук мертвеца, Подарки, ЧПУ, Длиннопост, Фотография

Что же у нас тут? сосновые бруски 15х30мм, наждачка "сотка", шуруповёрт, угольник, молоток, карандаш, сверло 3мм по дереву, стамеска, декоративные гвоздики, жёлтые саморезы (наверное вообще во всём надо на них переходить, а то у чёрных саморезов часто отрывает голову), орбитальная шлифмашинка, морилка "тёмный орех", лак, патина "золото" - это необходимый минимум. Ах да, совсем забыл, ещё нужен ЧПУ станок, он тоже на фото есть, на жертвенном столе станка это всё добро и лежит.
Далее, пилякаем бруски нужной нам длинны, собираем в кучку и ищем того, кто склеит нам из них щиты. Ну или берём готовые щиты и режем в нужный нам размер. Мне же бруски дали безплатно, по этому я попёрся их клеить.
К сожалению все подробности не фоткал. Собираем это всё дело. Смотрим что всё сошлось и подошло. Если нет - берем разного рода инструмент и начинаем подгонять.
Потом всё это дело разбираем. Я взял шурик и латунную щётку круглую и начал брашировать. После всего этого берём морилку и красим, потом берём лак и покрываем лаком. Далее намазываем патину, даём подсохнуть и шлифуем наждачкой, но не усердствуем, задача затереть патину. Далее лак.

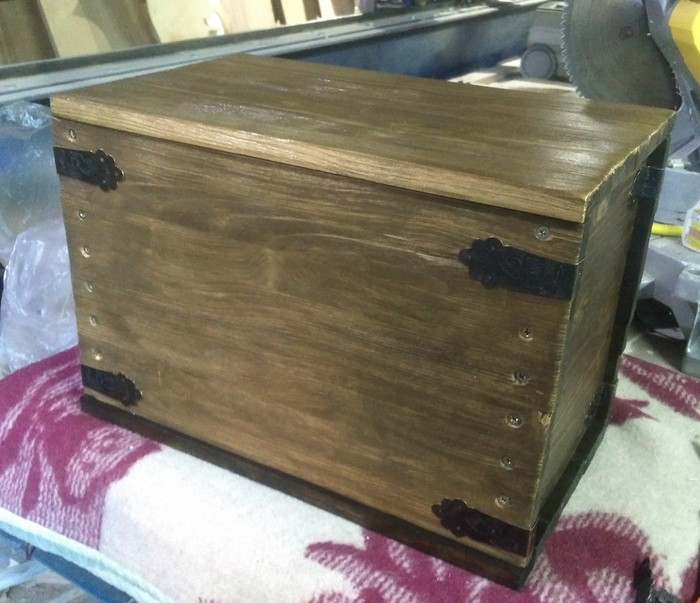

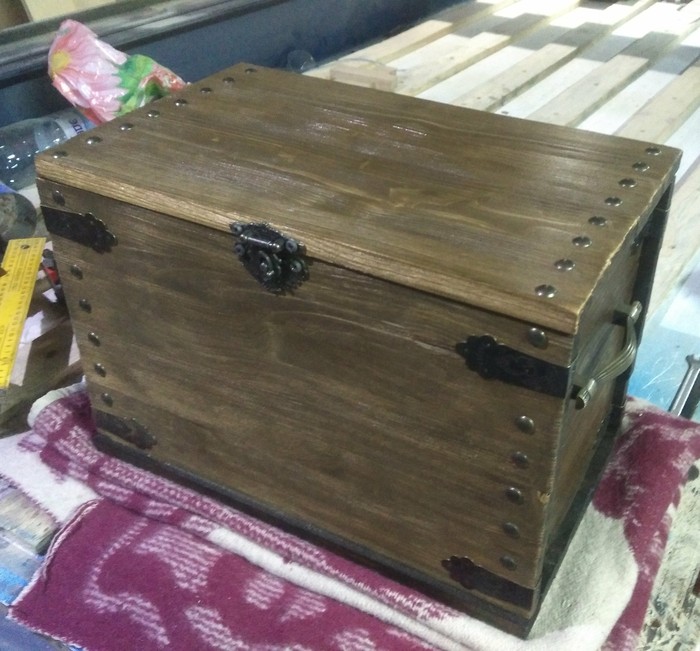

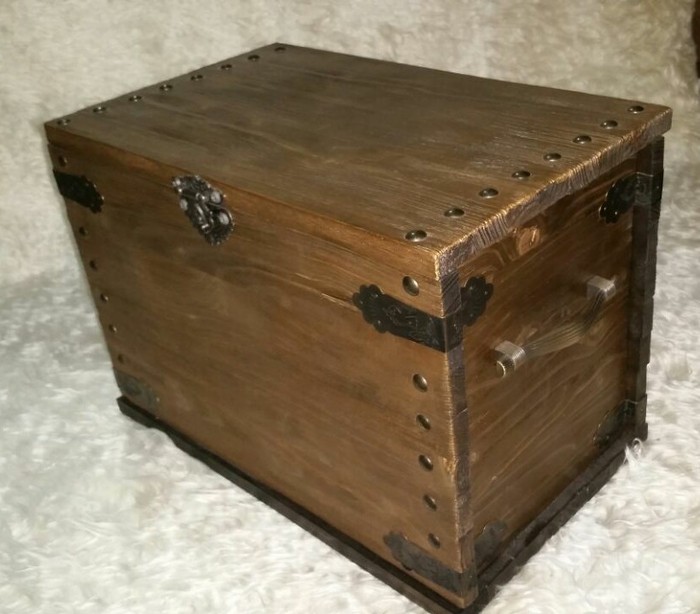

Ну в принципе осталось собрать и мелочи. Скручиваем саморезами, приколачиваем гвоздики. Декоративные элементы покупал в магазине для хобби. Больше выбор и ниже цена в Китае, но надо ждать, а времени нету.

Ёхохохо, сундук мертвеца и золотые дублоны Моё, Своими руками, Сундук мертвеца, Подарки, ЧПУ, Длиннопост, Фотография
Ёхохохо, сундук мертвеца и золотые дублоны Моё, Своими руками, Сундук мертвеца, Подарки, ЧПУ, Длиннопост, Фотография

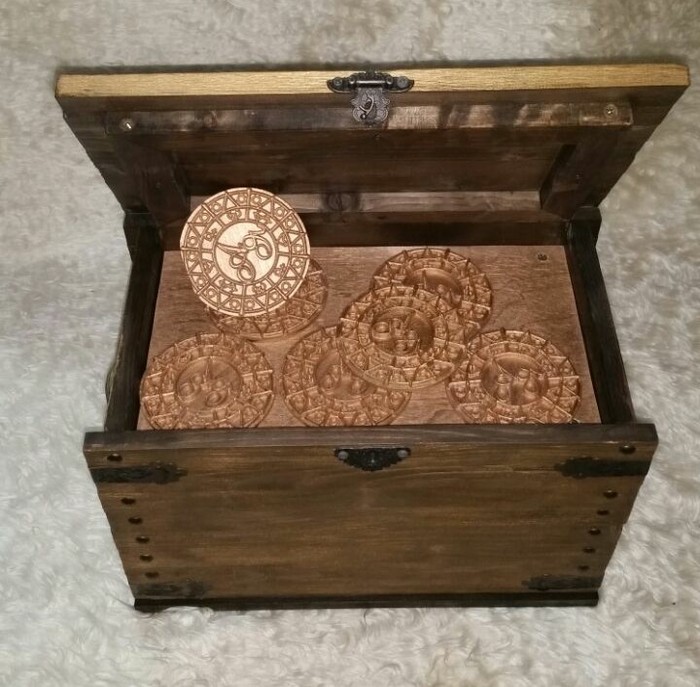

Я предлагал всю сумму подарка разменять под 10 рублей монетками, но жена сказали не в этот раз, тут практичнее будет купюрой. Что же тогда положить в сундук, валюта же должна быть. Знакомый рисует именной дублон, режем 7 штук, на больше уже не хватило времени, всё доделывал 1 сентября ночью. Красим в золотой цвет. Но не положим же мы дублоны на дно сундука. Значит сделаем фальшивое дно, под него положим настоящие денежки, а сверху золотые дублоны.

Ёхохохо, сундук мертвеца и золотые дублоны Моё, Своими руками, Сундук мертвеца, Подарки, ЧПУ, Длиннопост, Фотография
Ёхохохо, сундук мертвеца и золотые дублоны Моё, Своими руками, Сундук мертвеца, Подарки, ЧПУ, Длиннопост, Фотография

Ну вот как то так.

Все были в восторге... Надеюсь =)))

Добра Вам и Вашему дому.

Делал на 98% всё сам, по этому тэг моё

Показать полностью 6
