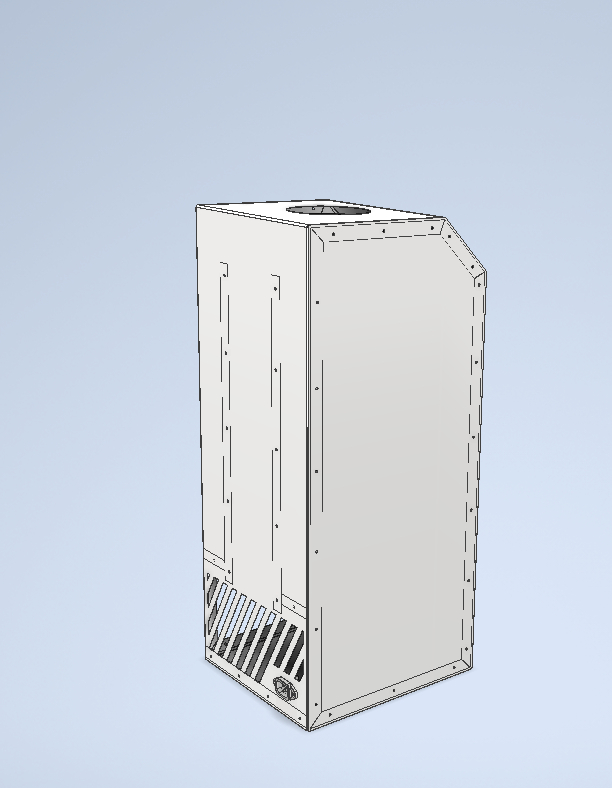

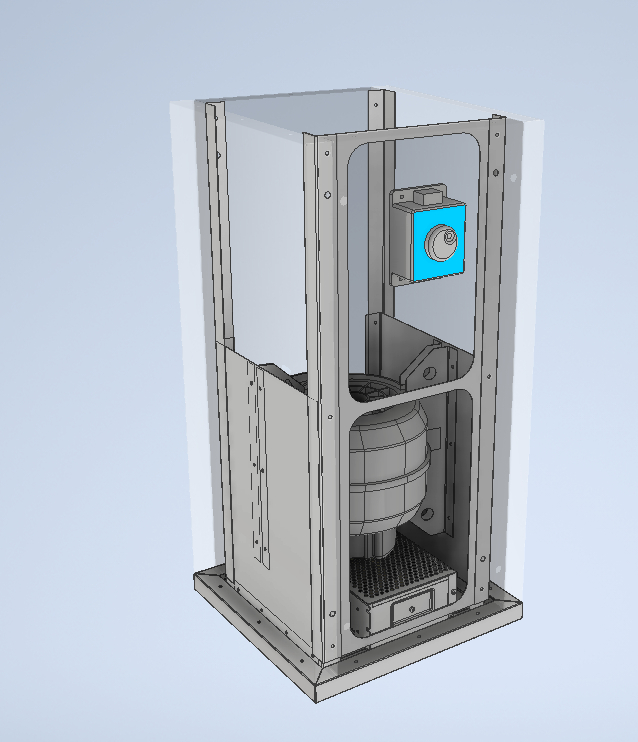

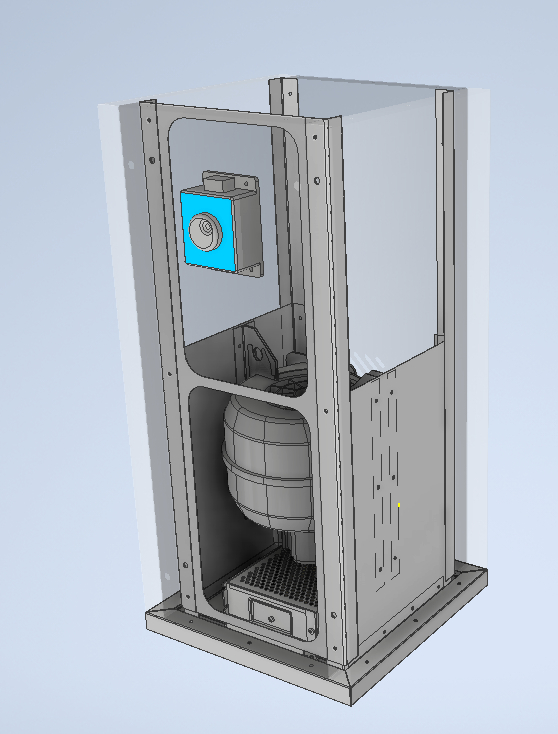

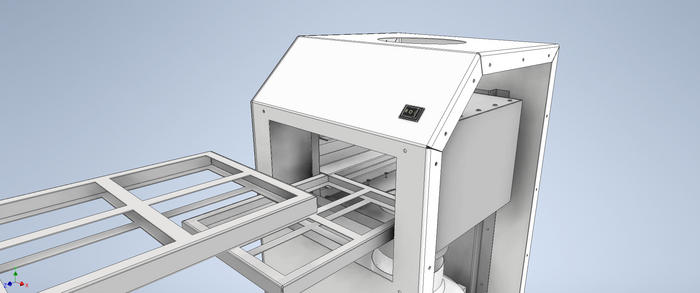

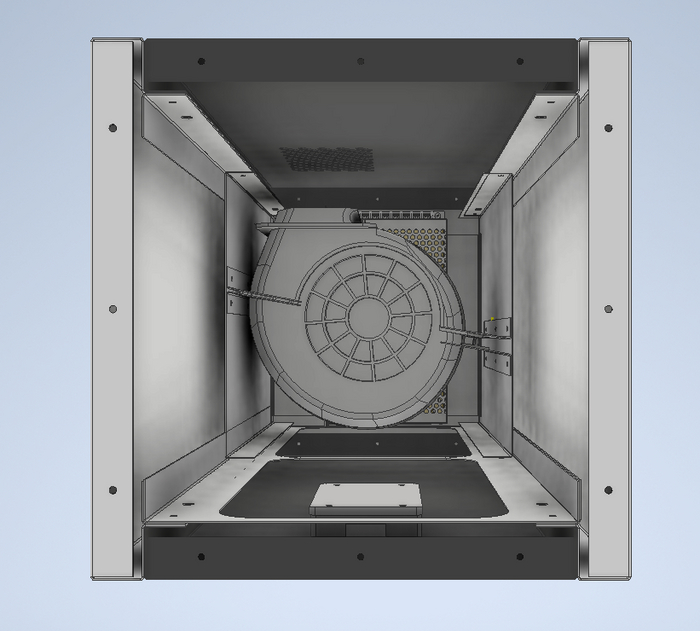

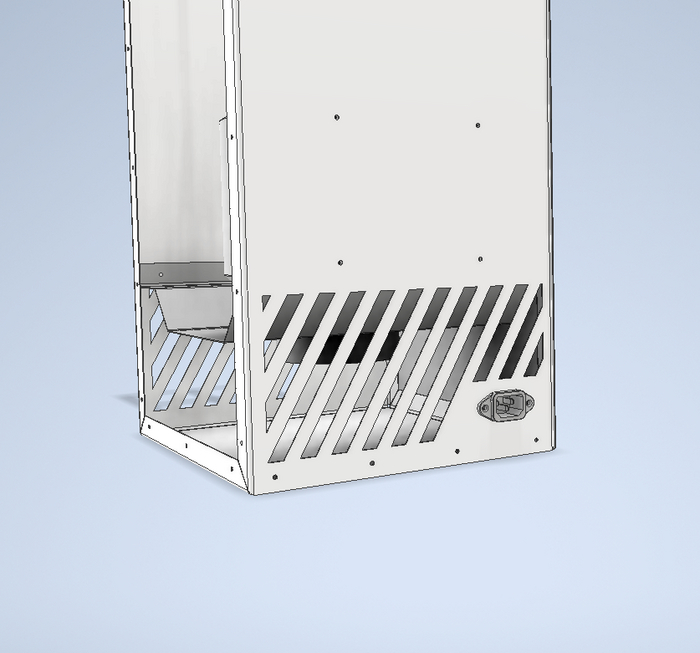

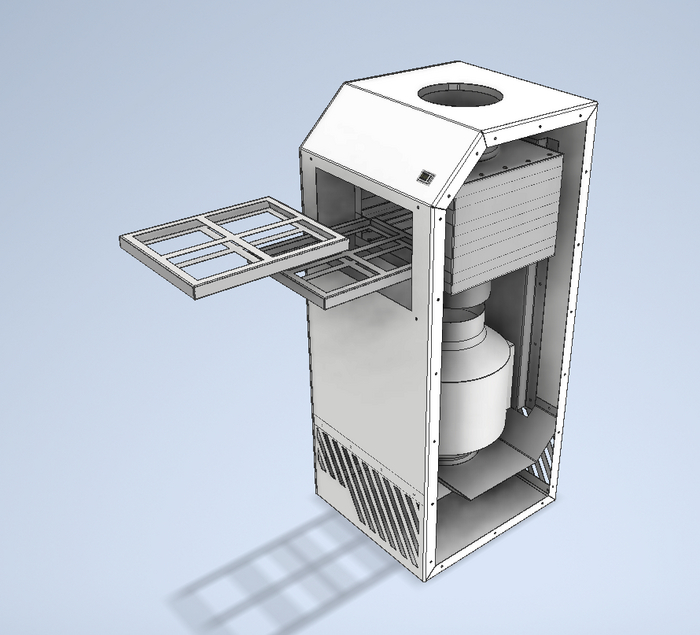

Разрабатываю очередной вариант. Отличие от предыдущего это мощный мотор и огромный угольный фильтр. Более сложная конструкция без видимых элементов крепления. В общем буду смотреть по ходу конструирования.

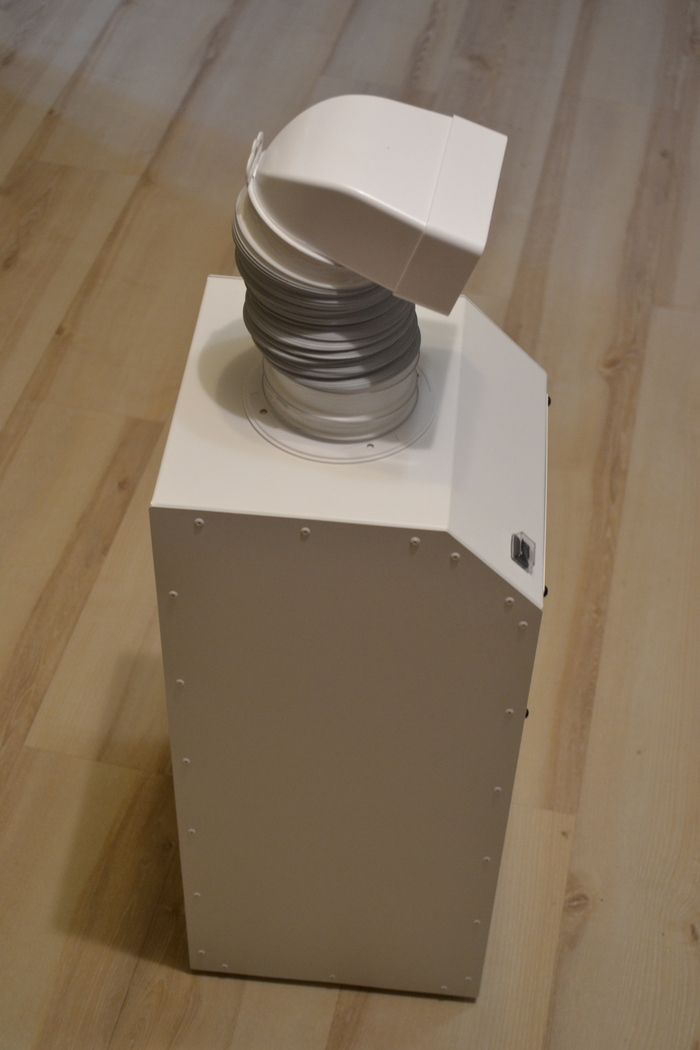

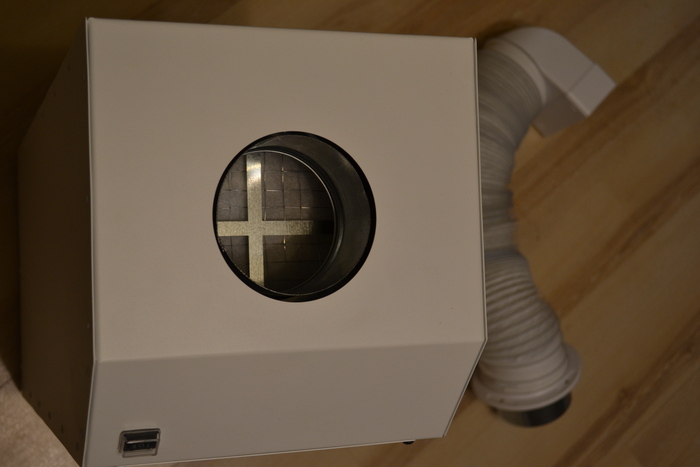

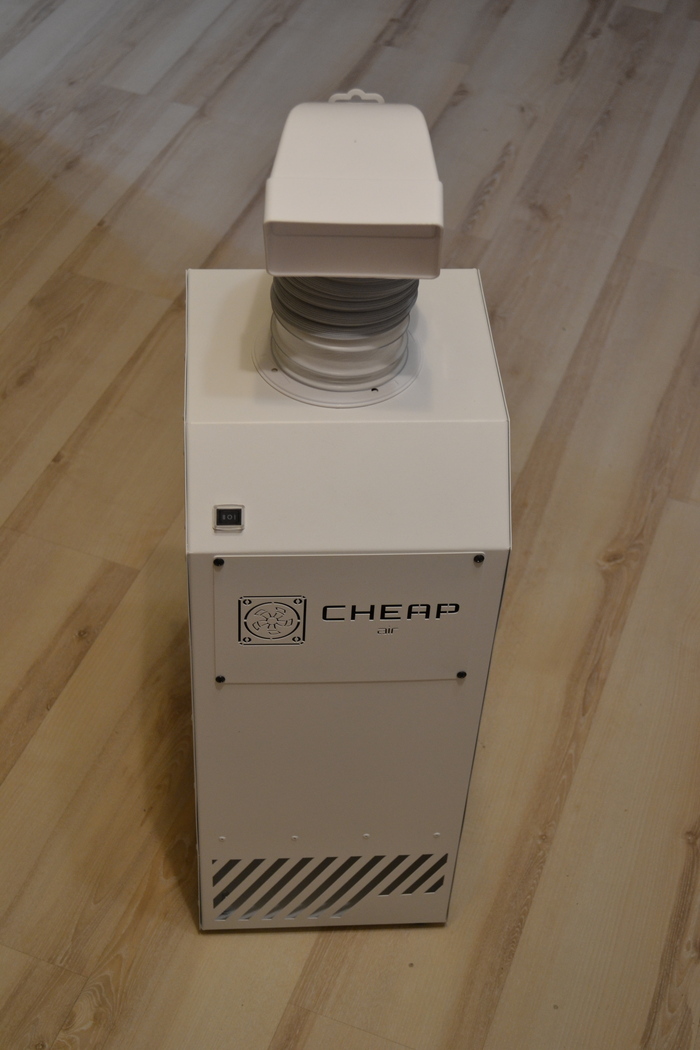

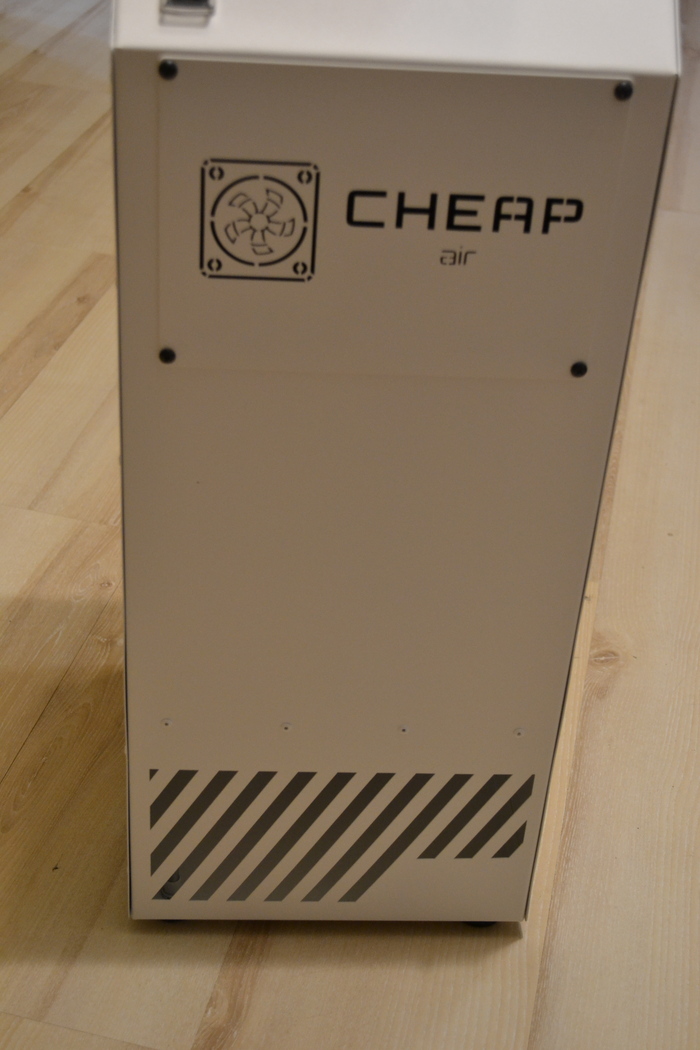

Много творческих людей, которые клеят, красят, паяют и при этом живут в небольших квартирах, сталкиваются с тем, что домашние часто ворчат, что мол пахнет, дымно и.т.д. Просмотрев рынок дымоуловителей я немного приохренел от цен. Получается что хорошую мощную, КОМПАКТНУЮ установку позволить себе может не каждый. Я просмотрел все бюджетные и не совсем модели. И решил сделать сам. Позвольте представить)

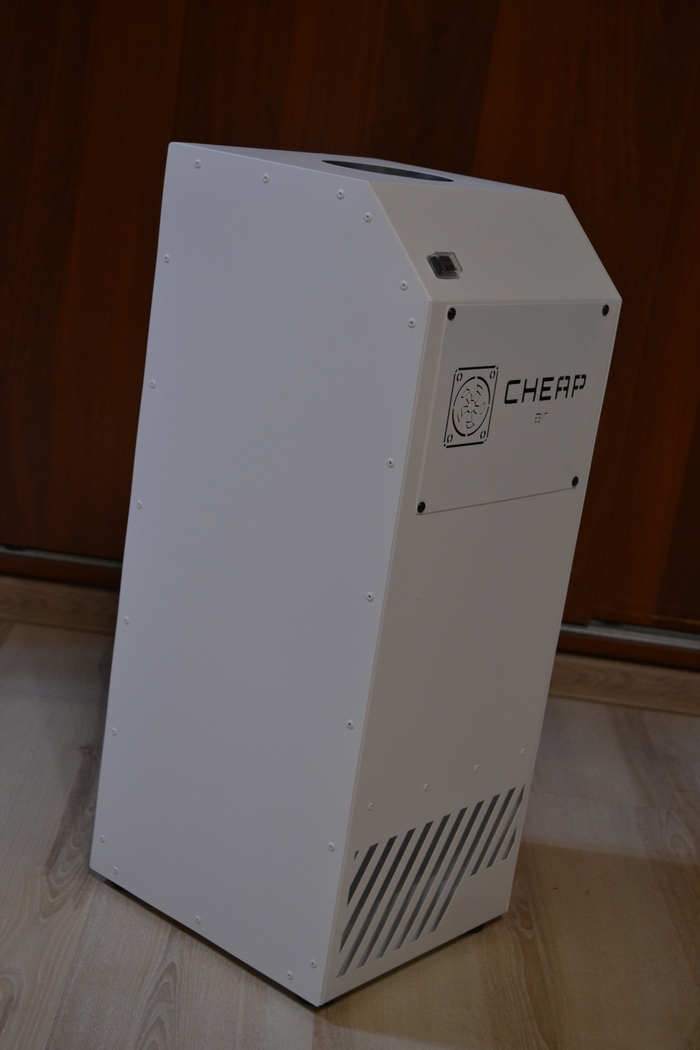

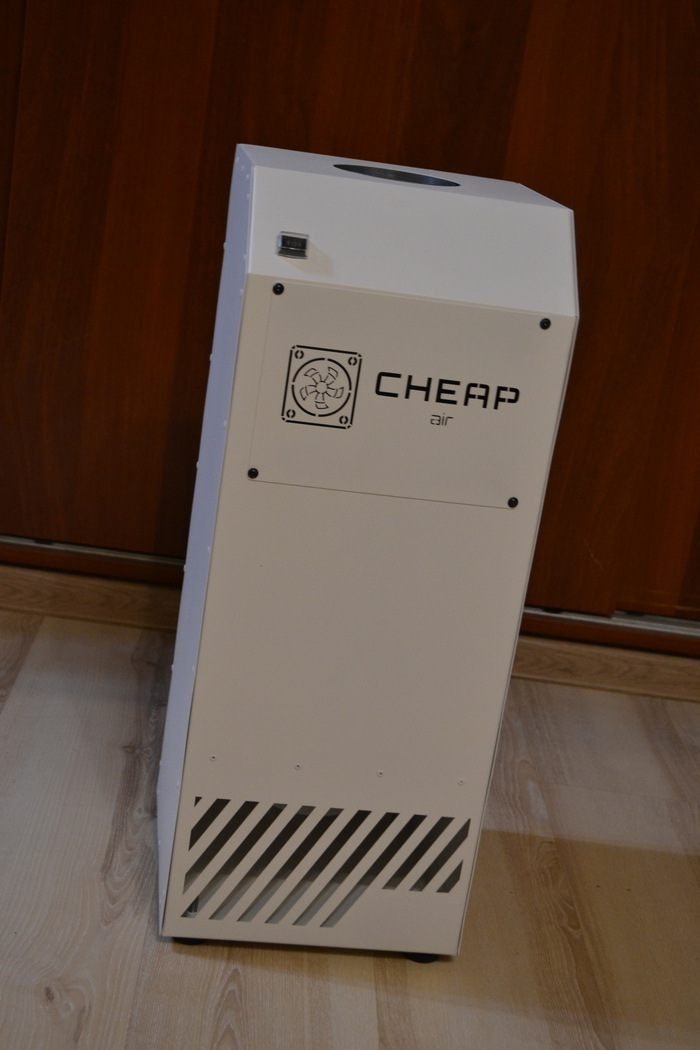

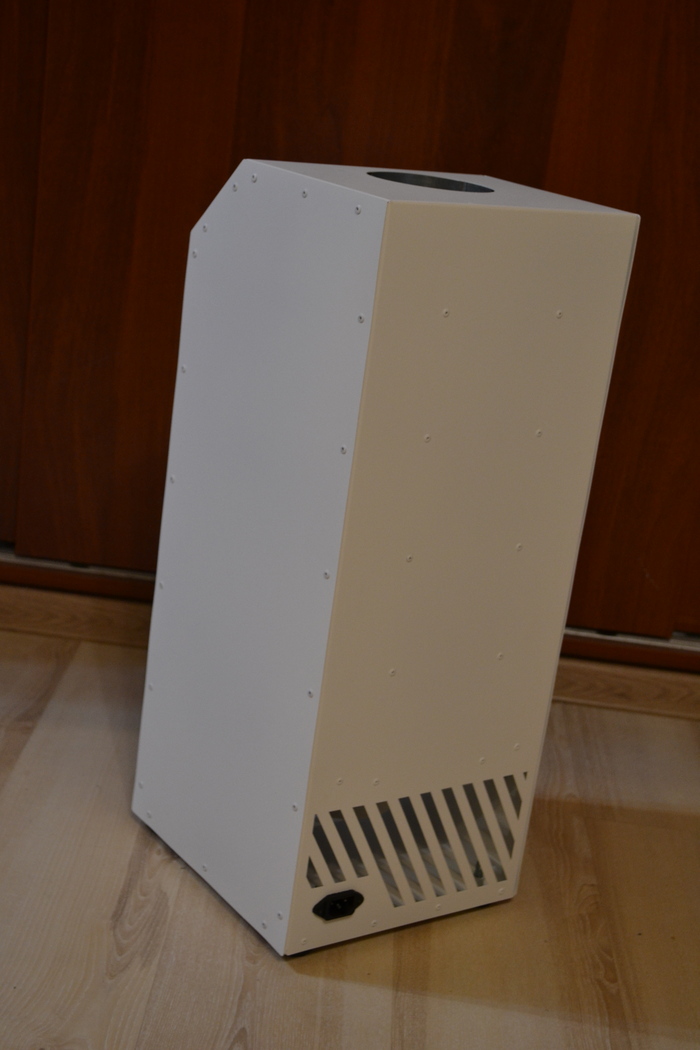

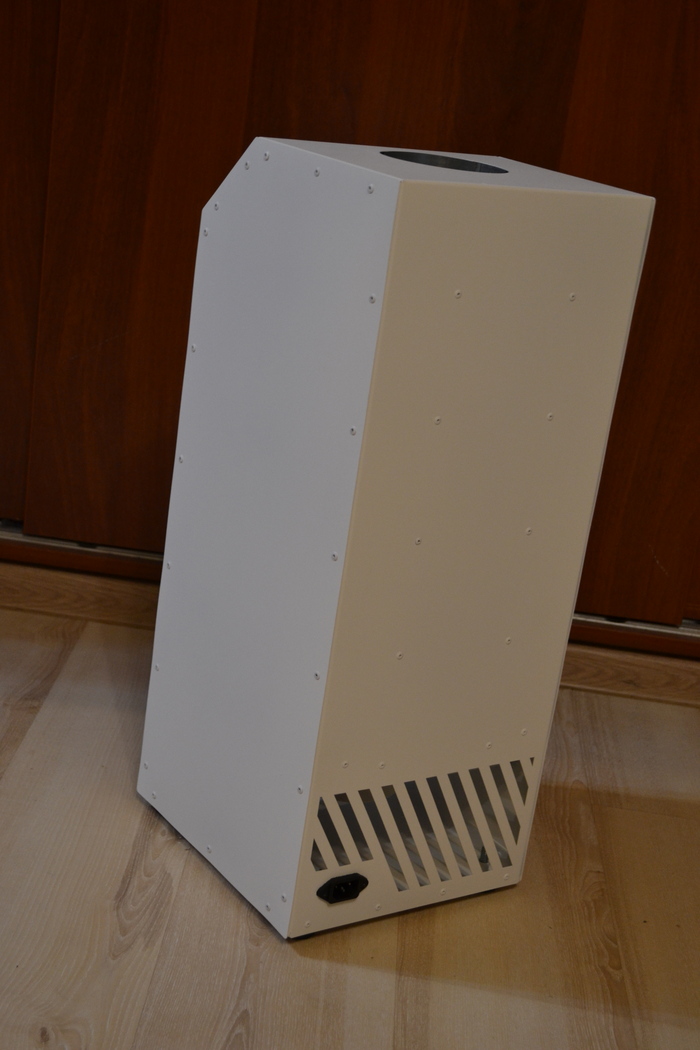

корпус из оцинкованной стали 0.7 мм.

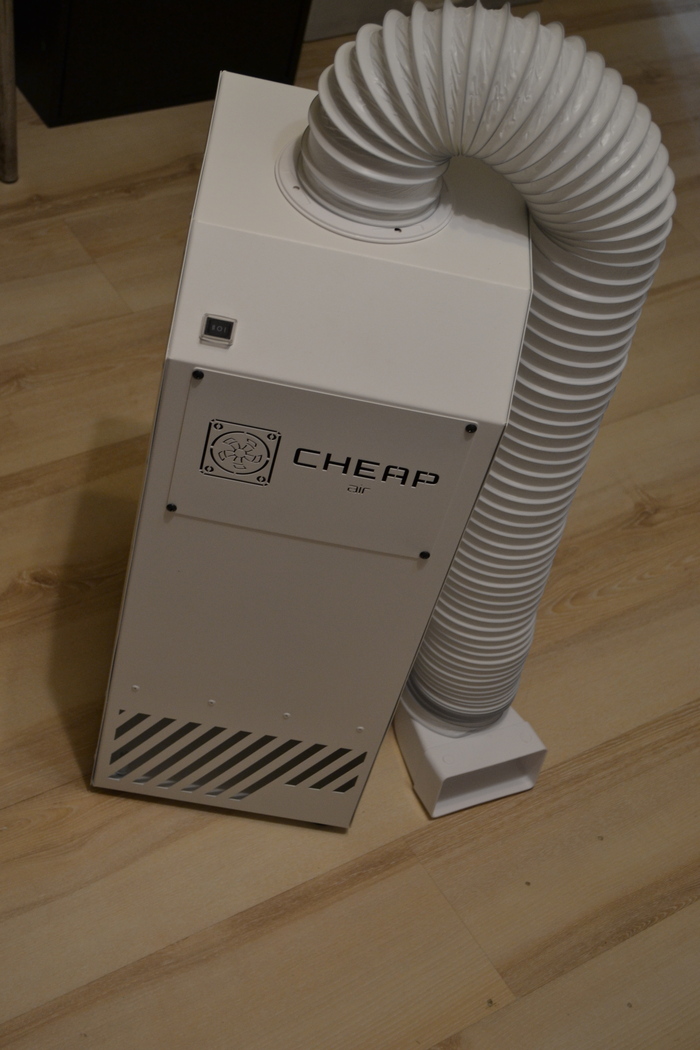

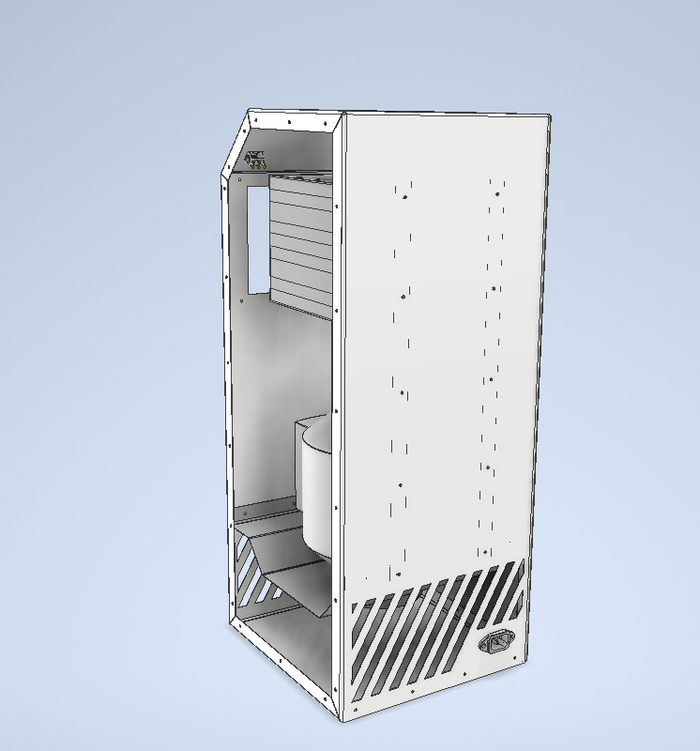

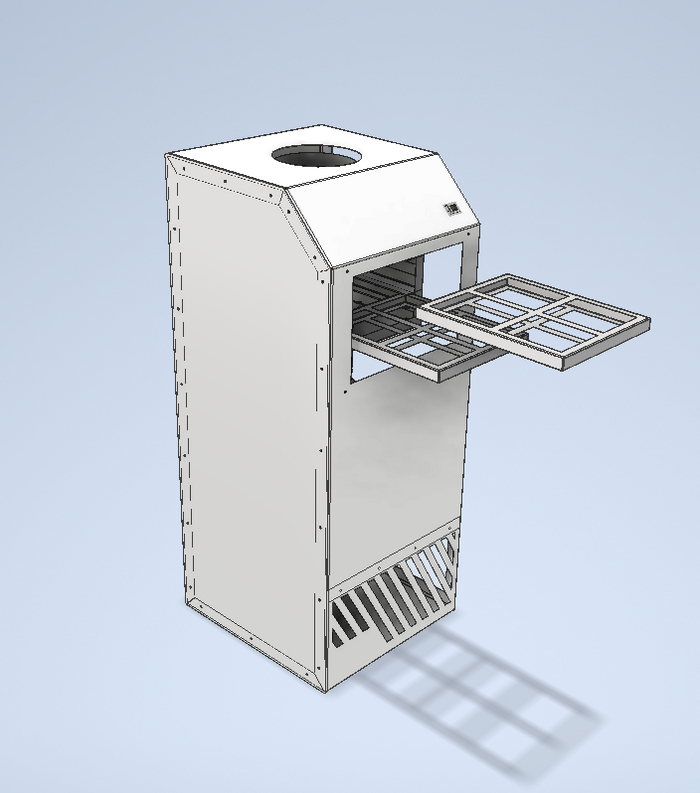

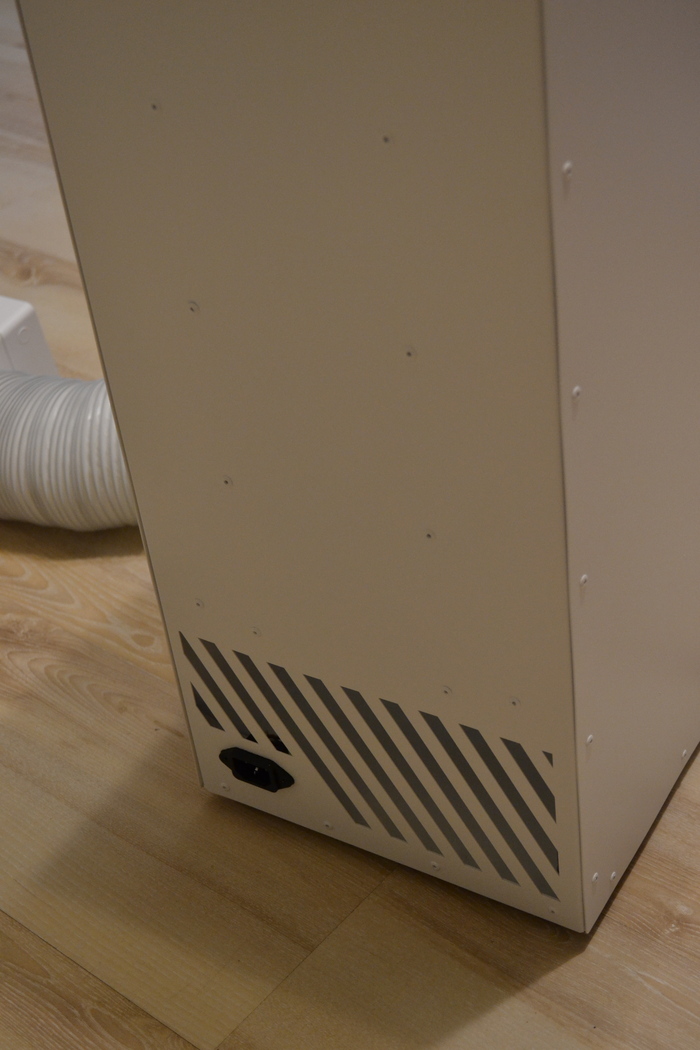

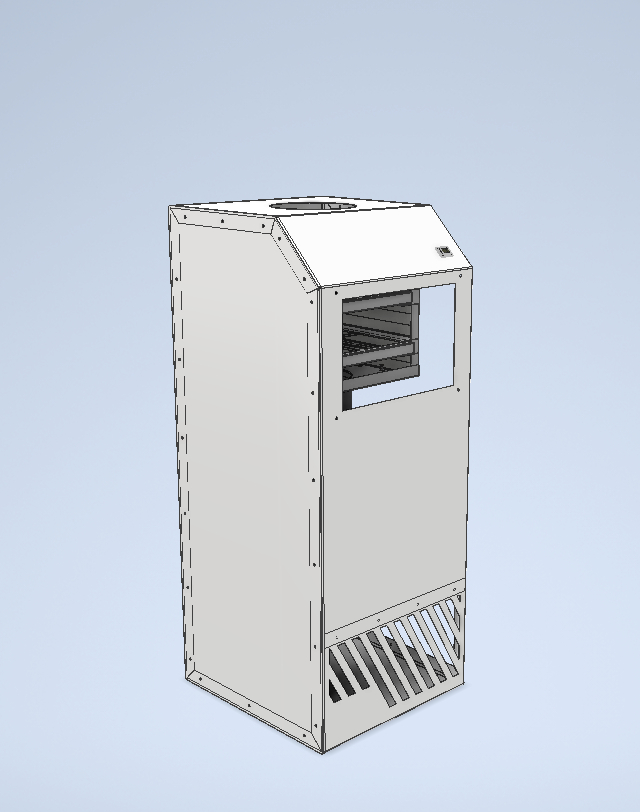

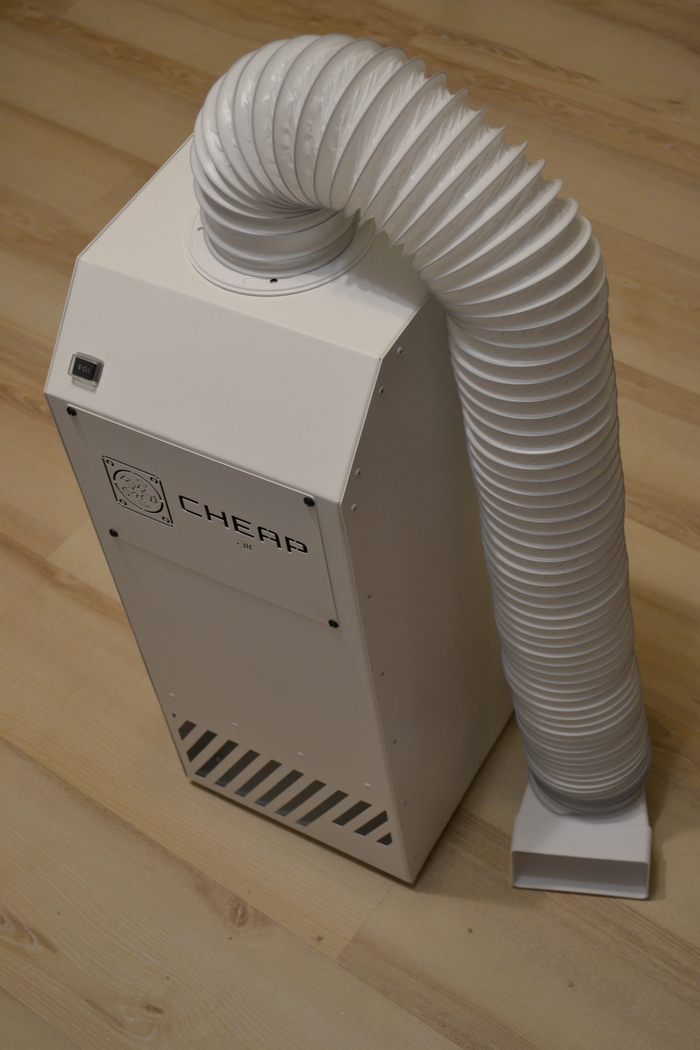

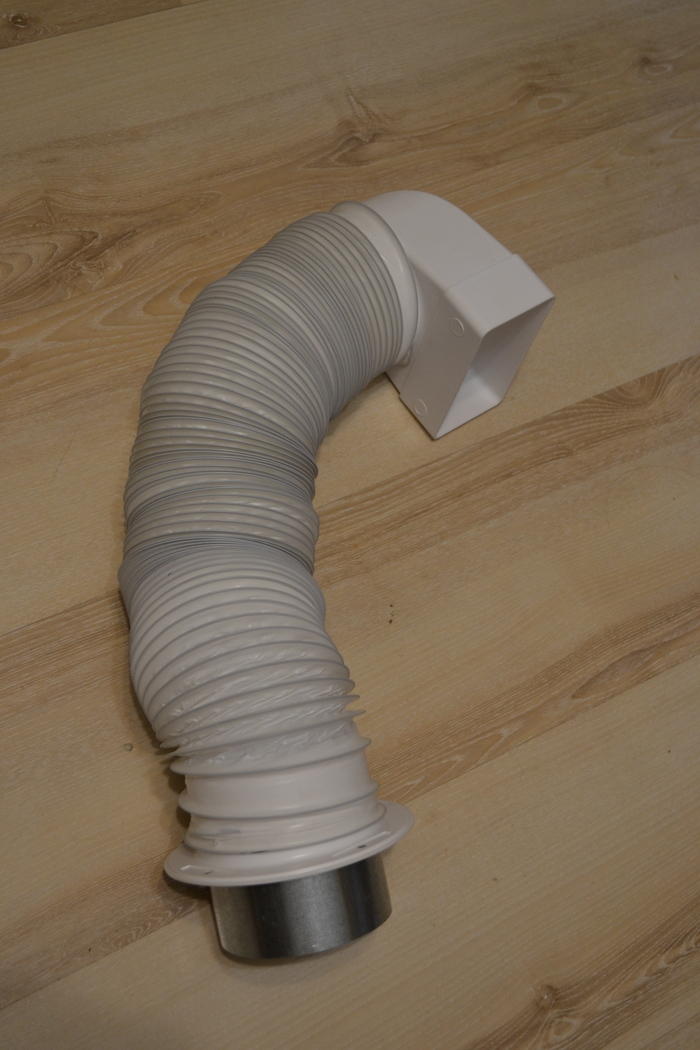

Размеры 250х270х630. Внутри расположен блок с двумя съемными фильтрами (можно менять фильтры по мере их заполнения). Верхний фильтр от грубых частиц, нижний - угольный. Мотор мощностью 100 ватт, тихий и надежный. На корпусе расположен переключатель скорости. Также имеется гофрированная труба, растягивается до 2 метров.

Система проста и надежна как советский пылесос)

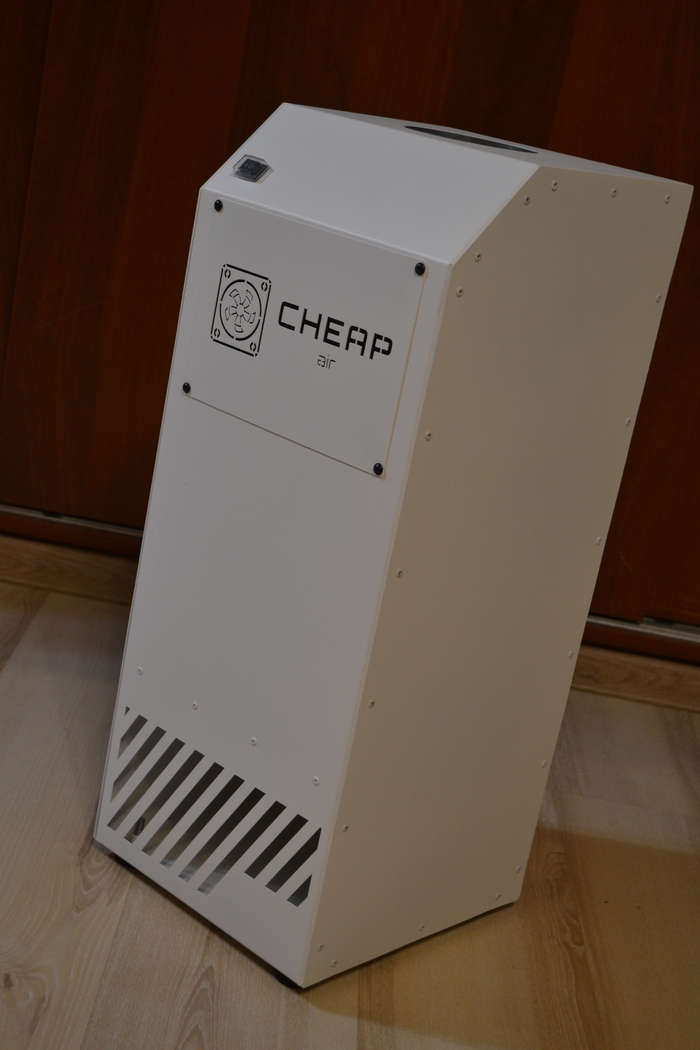

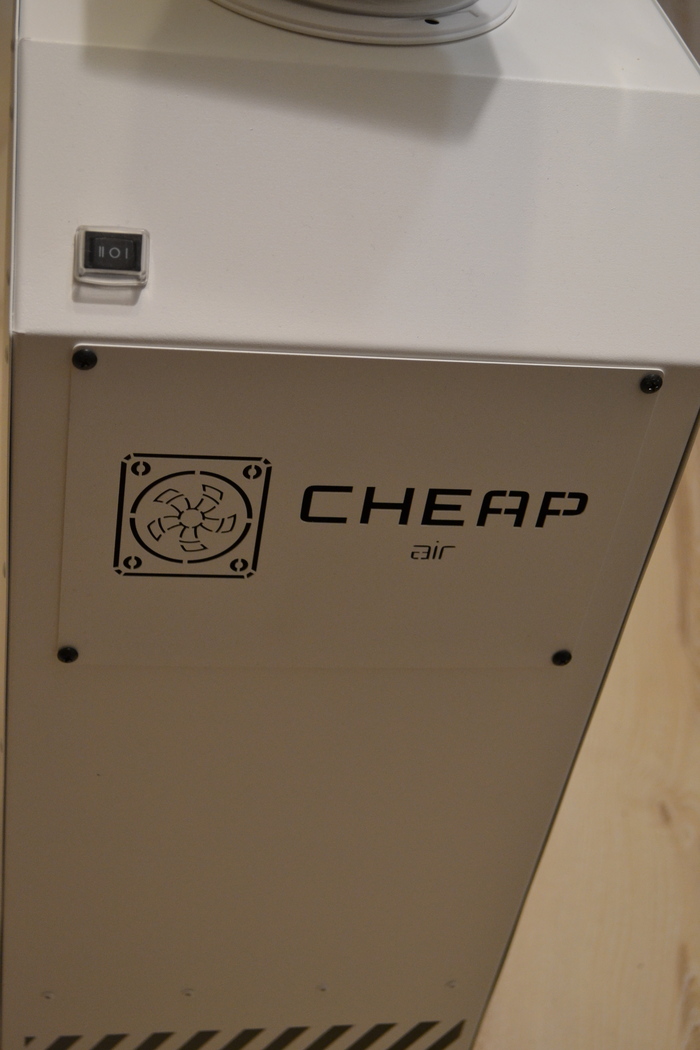

Название и логотип придумал за 2 минуты.

Конструктивная критика приветствуется !

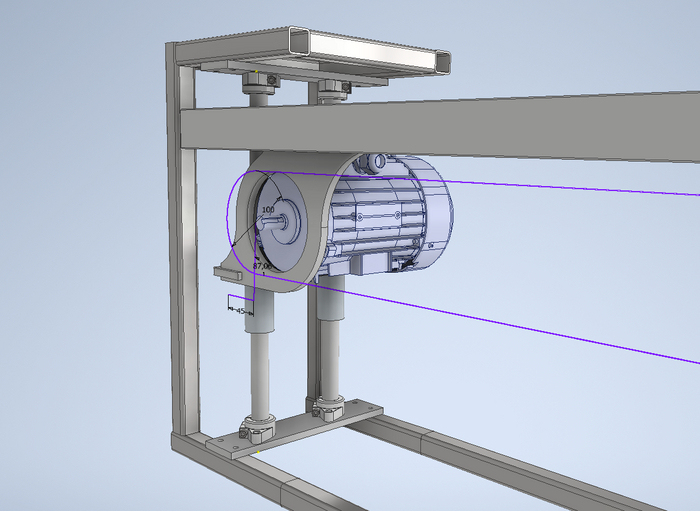

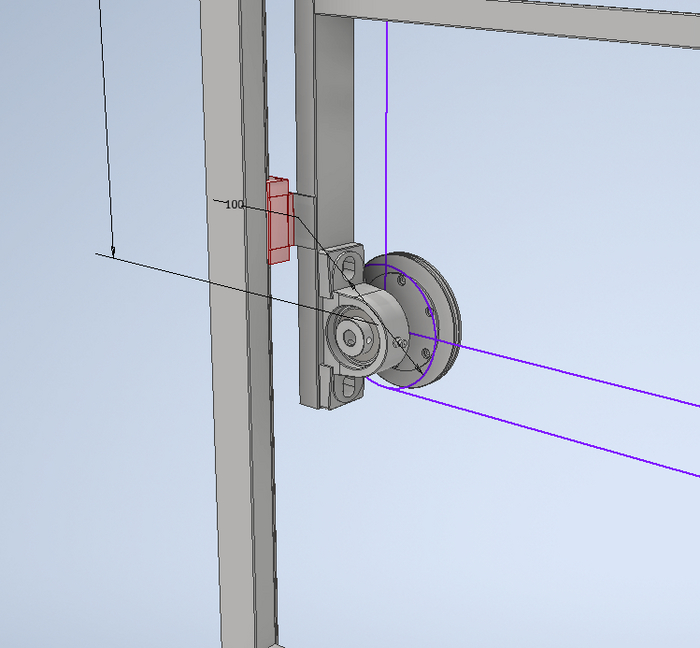

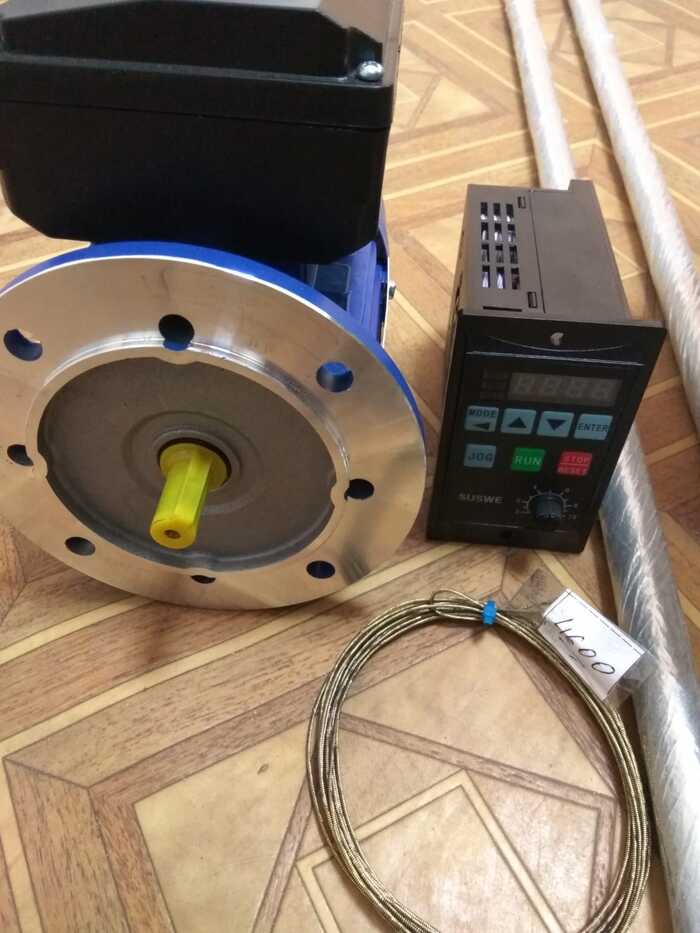

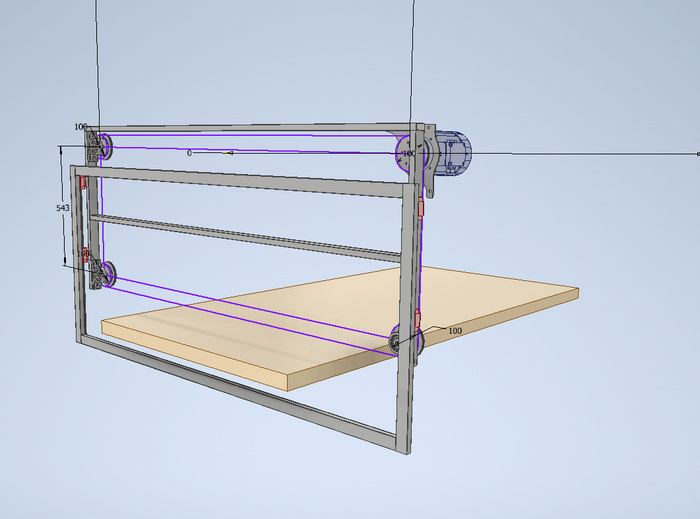

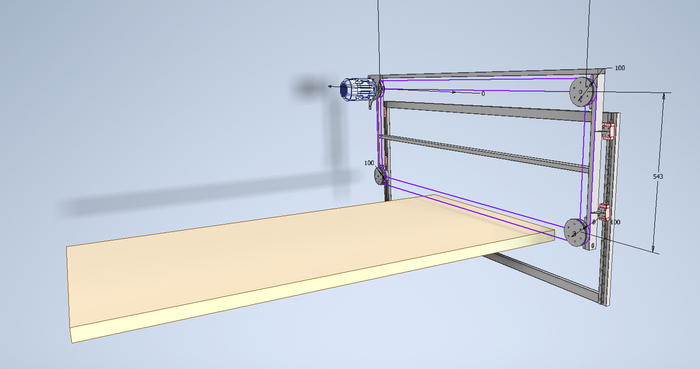

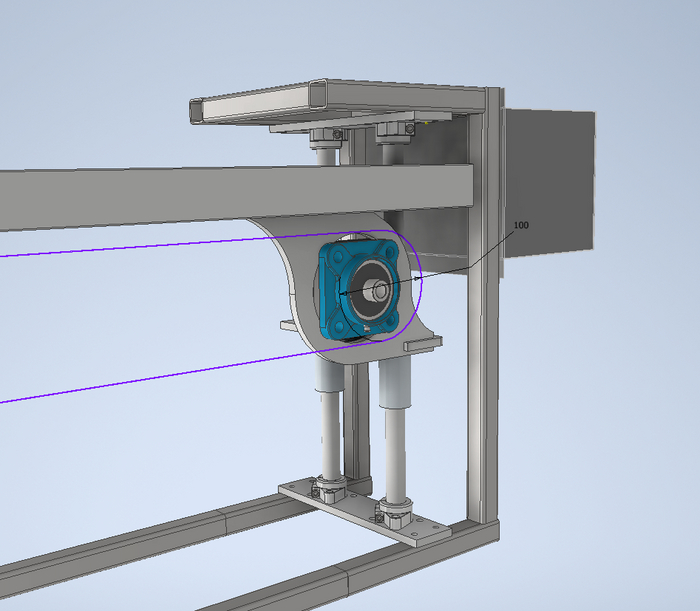

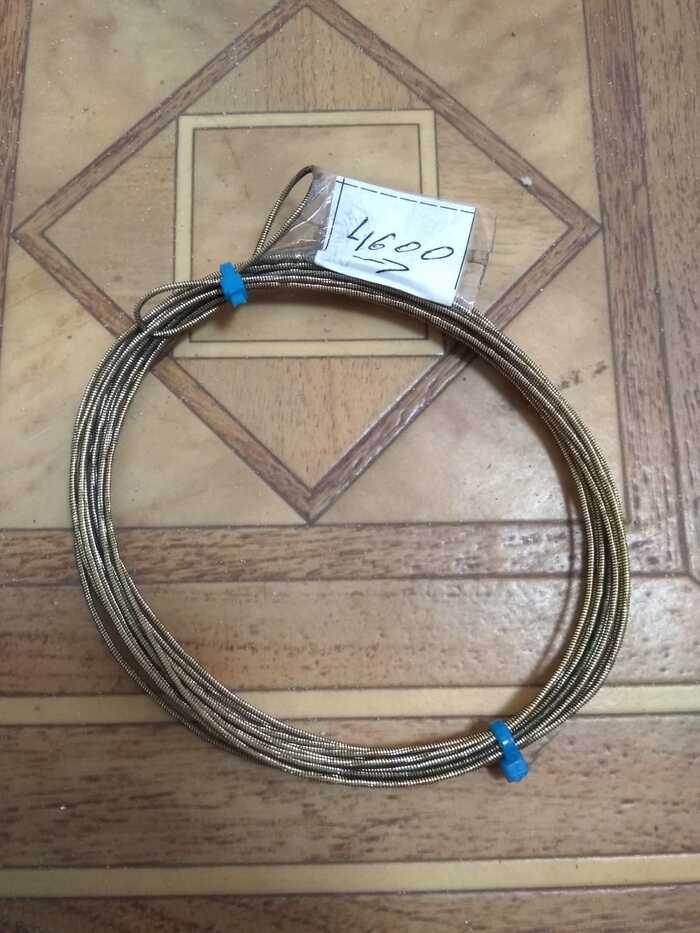

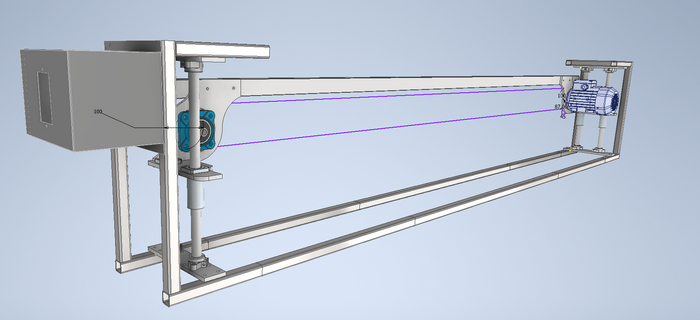

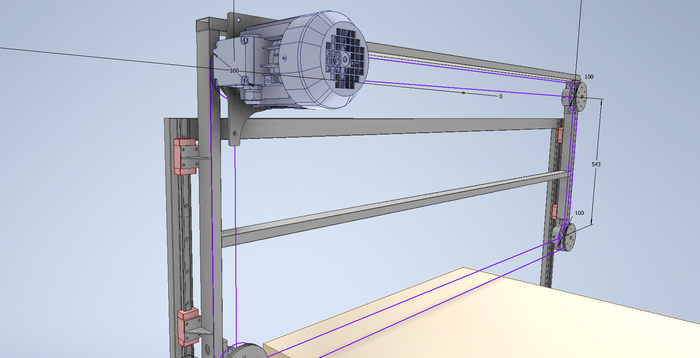

Всем привет. Появилась задача нарезать листы поролона на полоски. Резать горячей нихромовой ниткой можно легко, но вред от ядовитых дымов и ужасная вонь заставили идти по другому пути. Мною разработана вот такая конструкция, рез осуществляется абразивной струной, которая приводится в движение мотором. Валы, подшипники, опоры - стандарт. Мотор 370 ватт. Рама из профиля квадратного сечения 25х25х1.5 мм. Подача каретки будет или пневматическим цилиндром или же ручная. Внизу под подшипниками, на валах, скорее всего будет пружины для подъема каретки в прежнюю позицию.

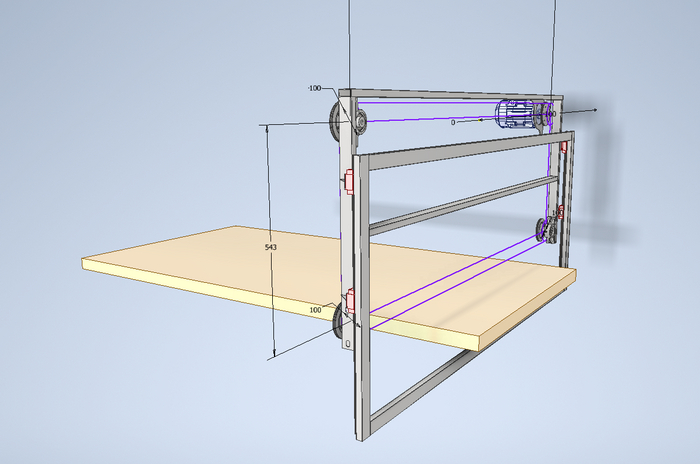

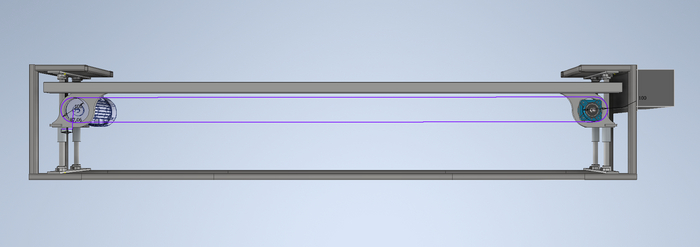

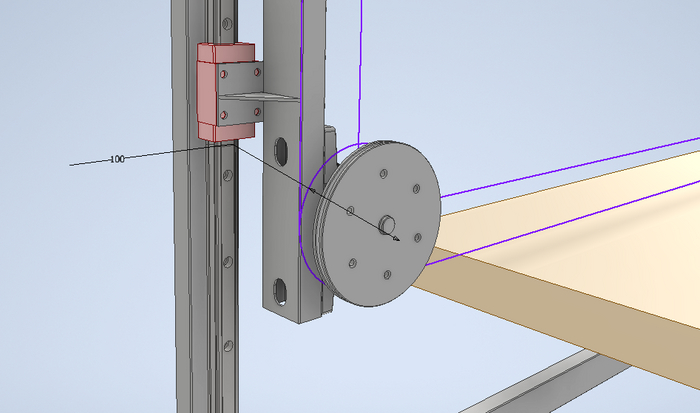

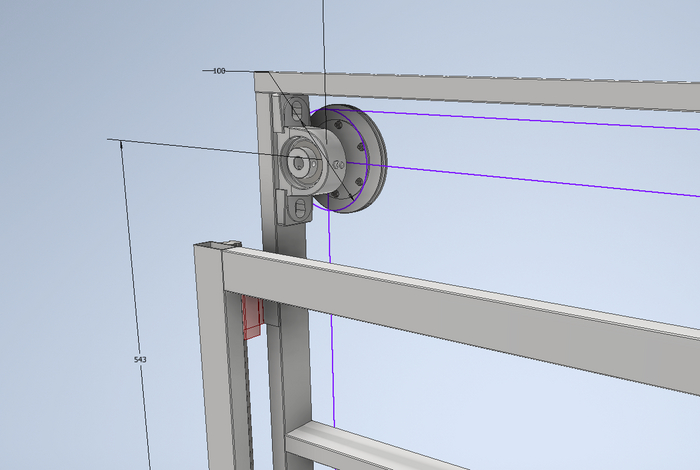

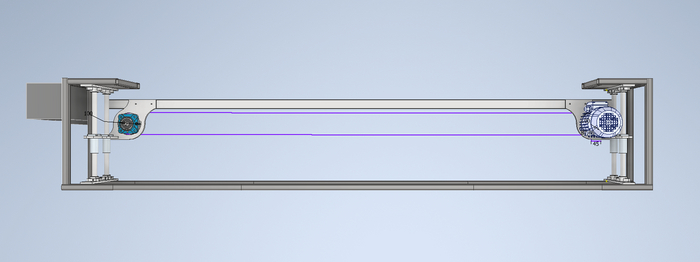

Сама модель, тут все просто и интуитивно понятно.

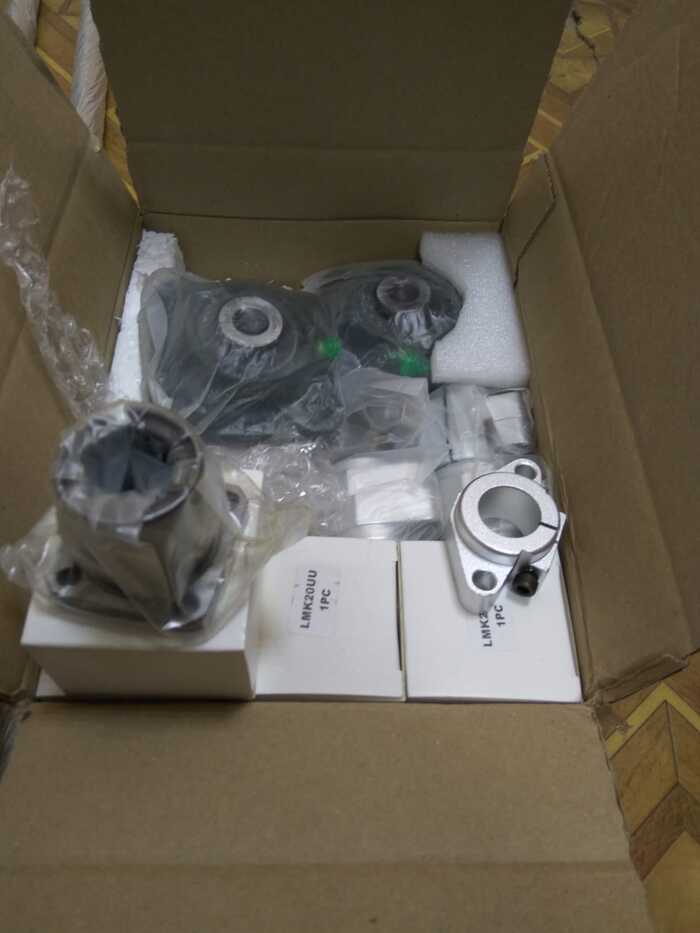

Заказные элементы

неспешное продолжении темы Фрезерный станок.

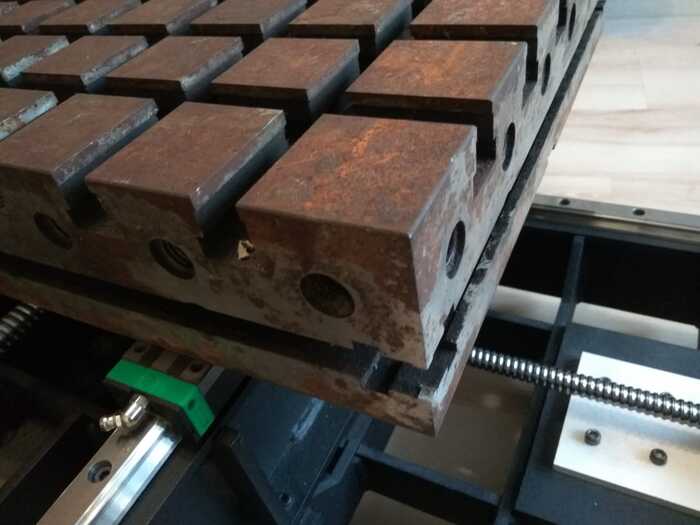

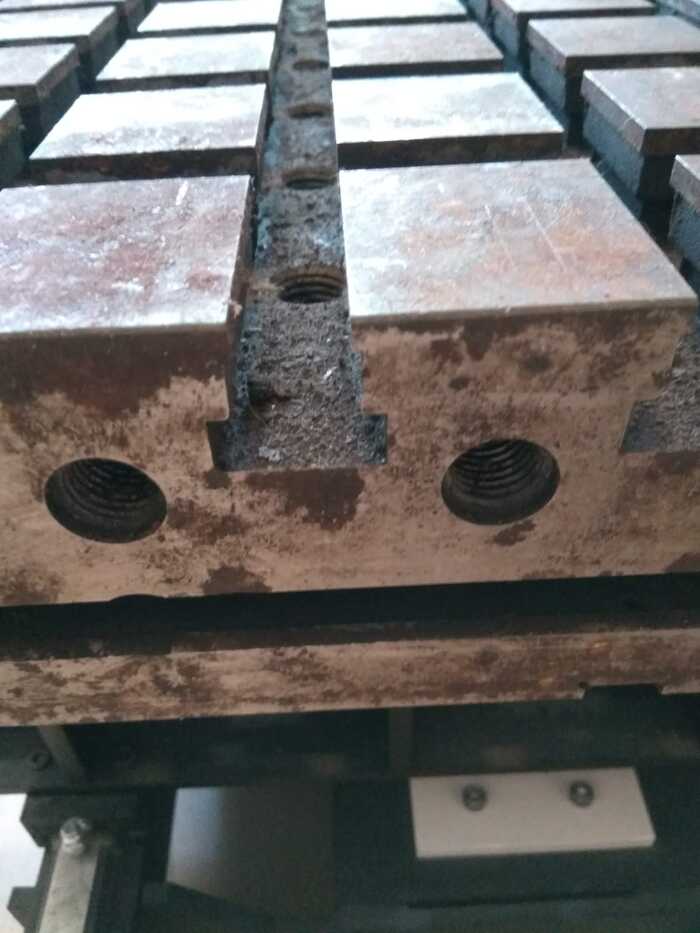

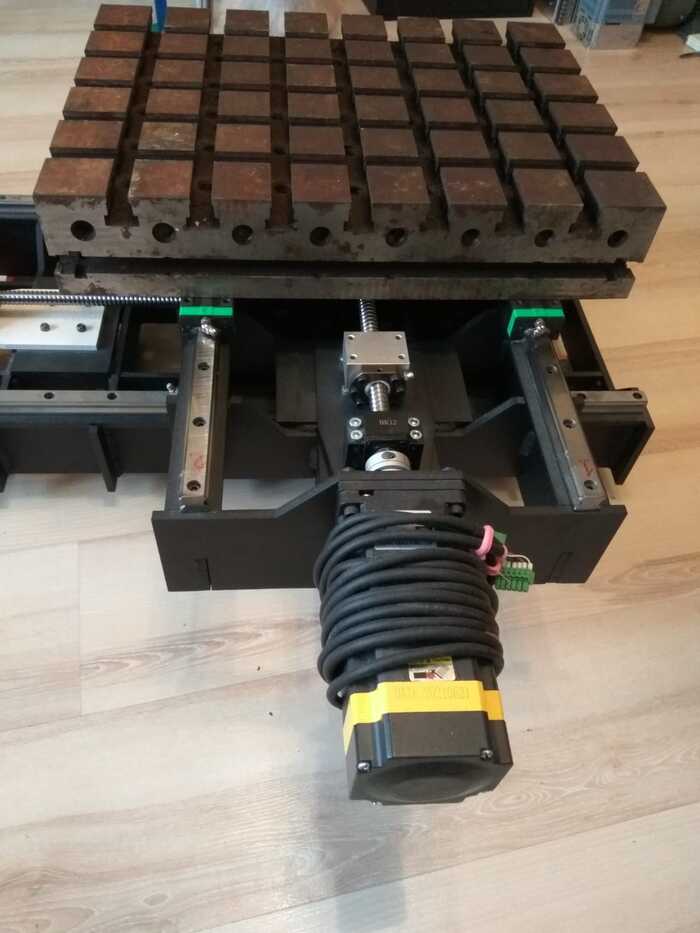

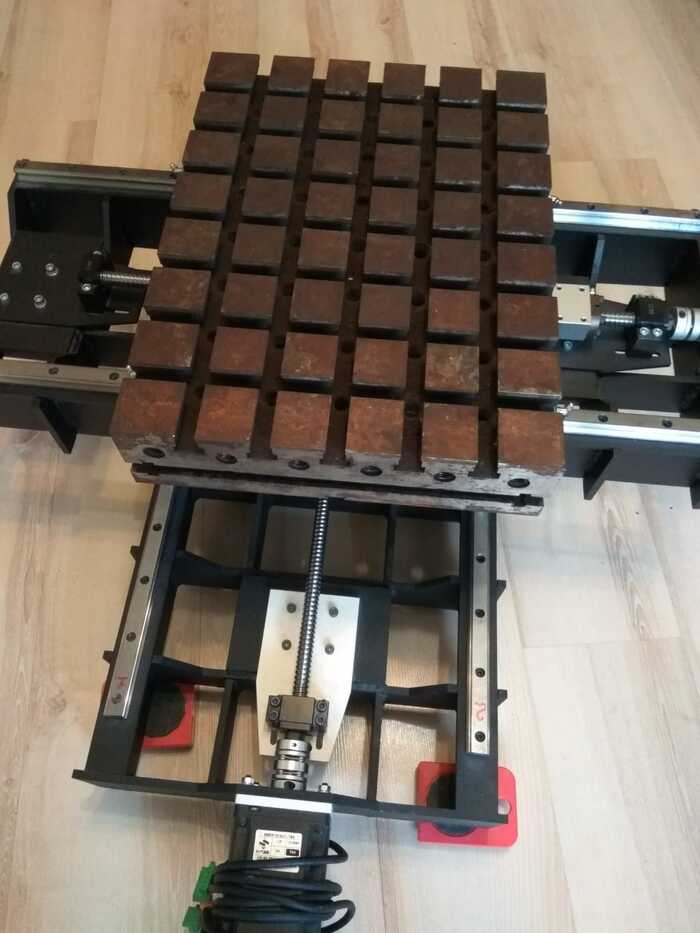

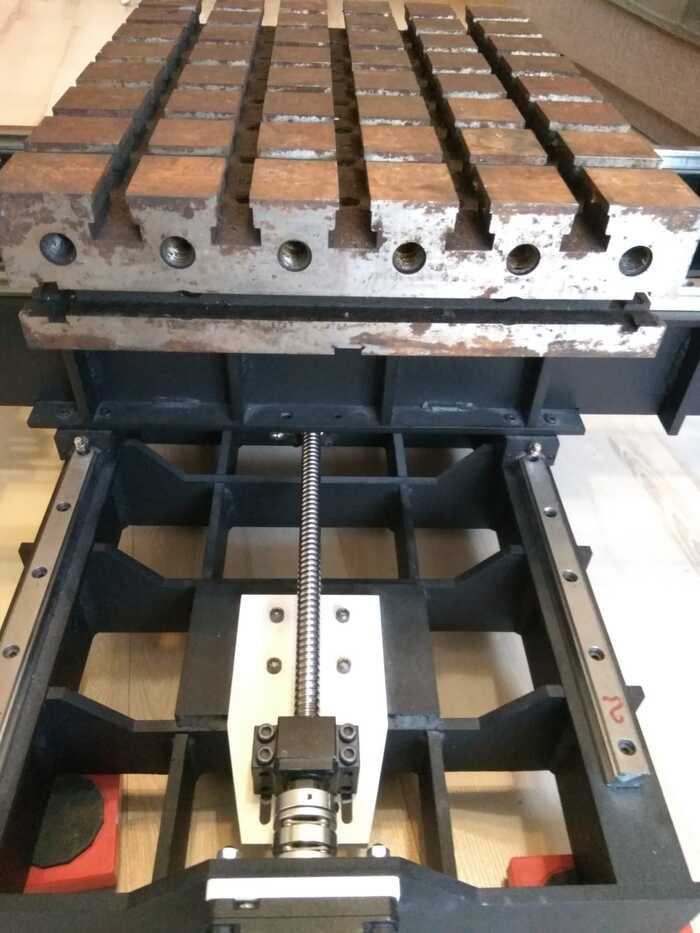

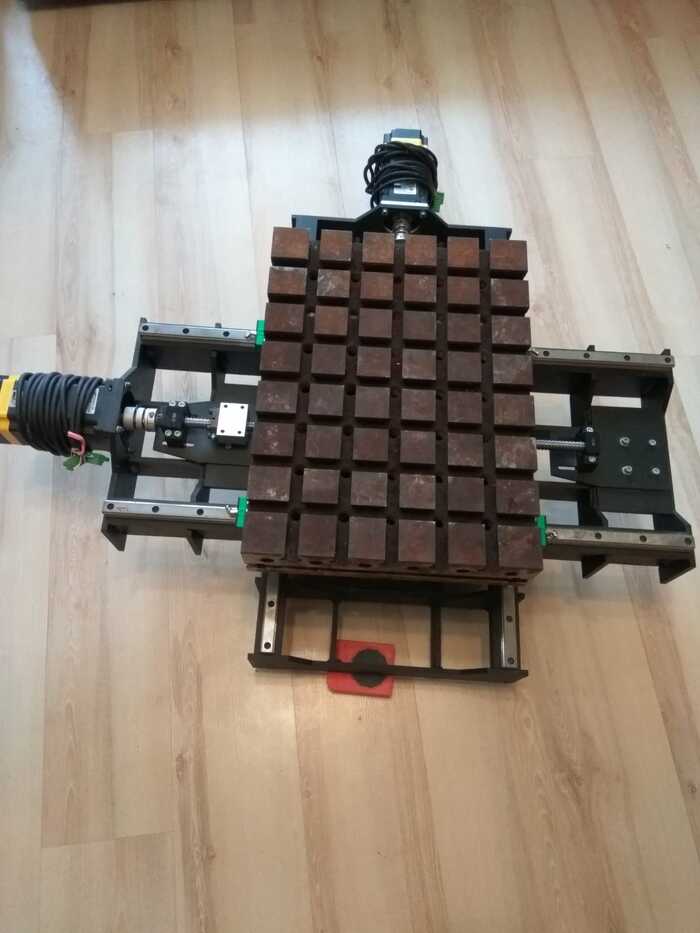

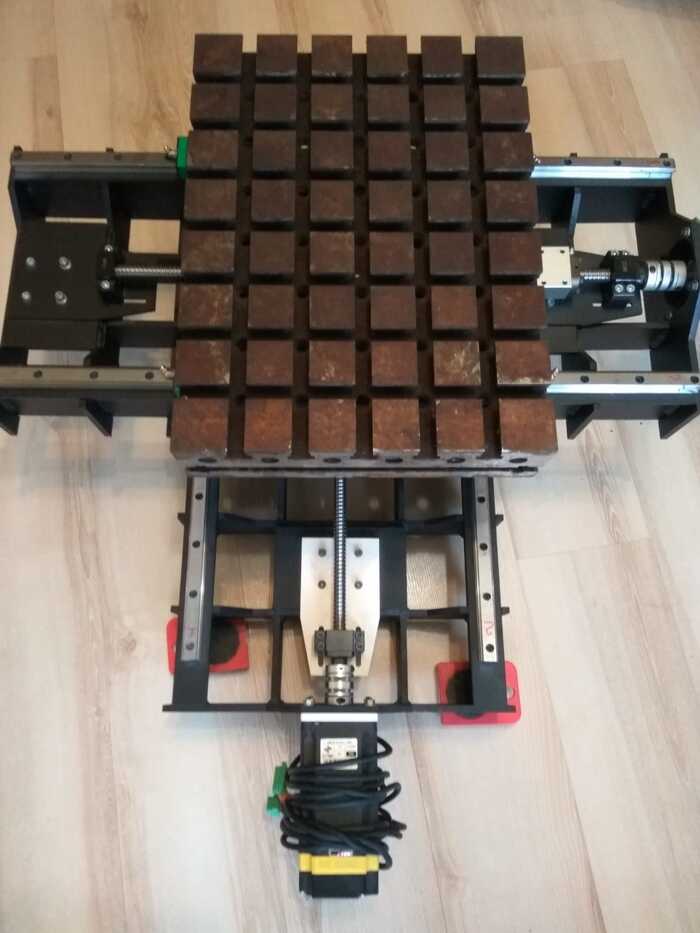

сегодня забрал из доставки вот такой стол. Это плита УСП16, размером 480х360х100, весом 70 кг. Прислали мне ее из Донецка. Плита новая, в консервации, присутствуют следы неправильньго хранения. Она будет у меня в качестве рабочего стола, да и нужные размеры почти совподают.

Выглядеть это будет таки образом.

также для оси Z закуплены следущие элементы:

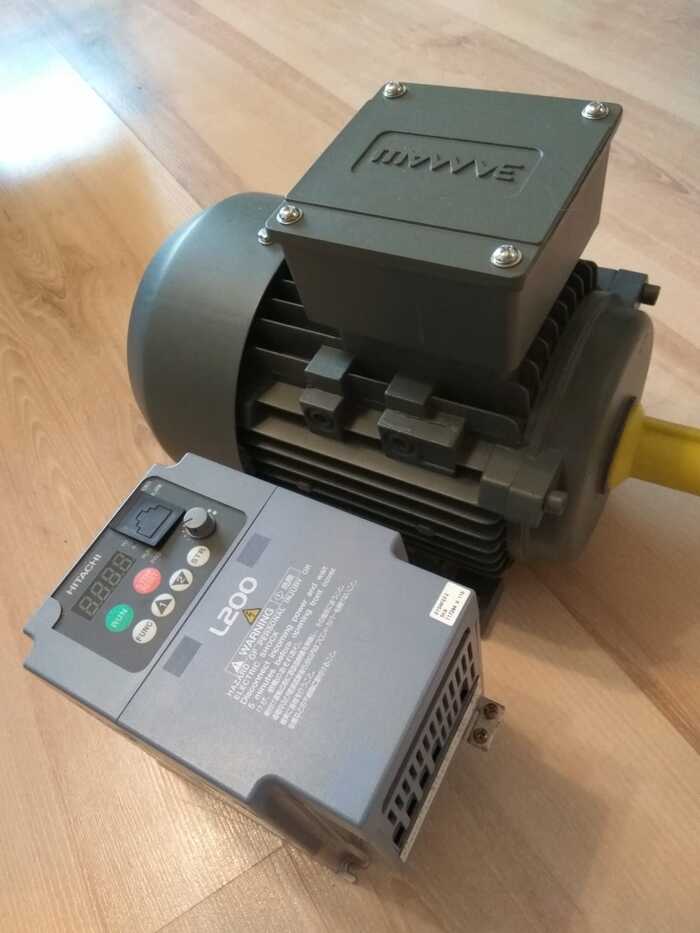

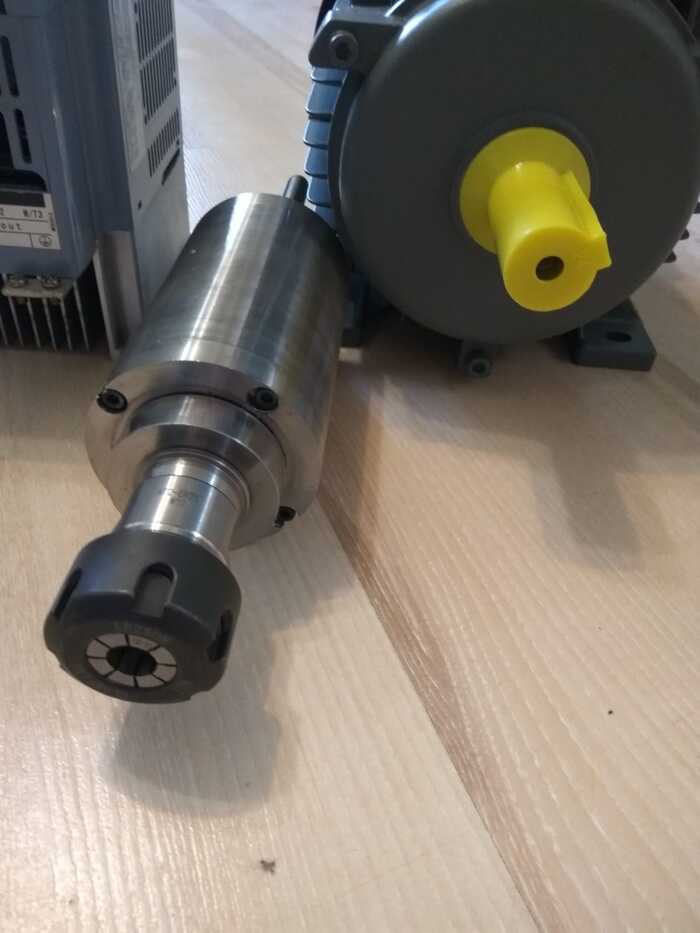

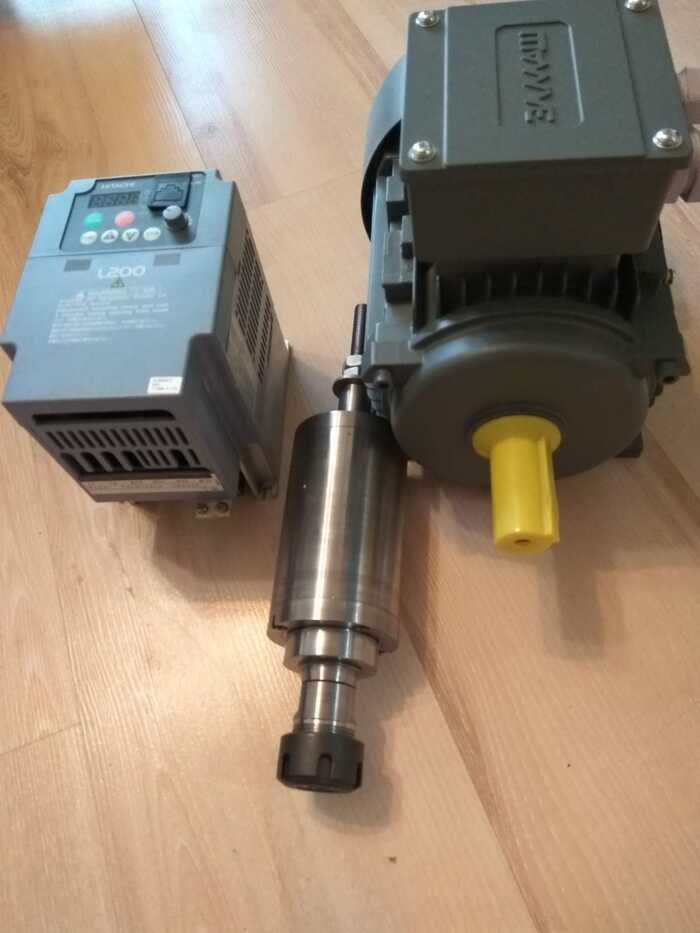

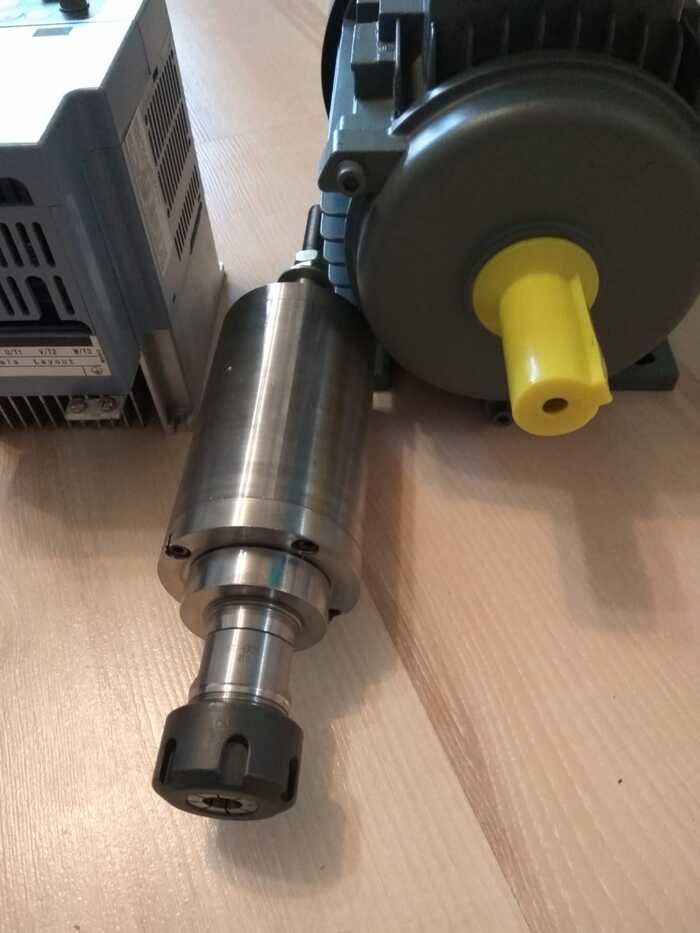

двигатель 1.5 кВт - 1480 об/мин и частотный преобразователь Hitachi L200.

сам шпиндель уже есть, о нем я писал

Итак, станок ленточнопильный по металлу BOMAR, подъем консоли не работает, тиски не зажимают и не отжимают. Пленочная клавиатура от времени и условий работы продавилась и порвалась, замыкали ее уже чем придется))). вот как это выглядело

дорожки восстанавливать не вариант, пластинки контакты утеряны. Решить проблему необходимо в кратчайшие сроки. Оторвал всю пленку, вообще все оторвал.

быстренько сделал модель панели управления в новом варианте

вырезал из металла 0.7 мм. Окрасил черным муаром. Купил две платки и 15 кнопок. Спаял, склеил. Прикрутил на место)))

Можно заметить, что отверстия под кнопки немного левее, ну что ж, такова реальность, немного убежали размеры.

на следующих фотках пленки, позже их отрисую и попробую заказать в конторе, которая занимается изготовлением пленочной клавиатуры.
