Как-то раз я уже выкладывал пост об изготовлении гитарной педали в деревянном корпусе и, так как довольно много времени было потрачено на тот проект, было бы жалко ограничиваться единичным изделием, поэтому когда поступил заказ сделать фузз по мотивам небезызвестного DBA Fuzz War в аналогичном дизайне, я с радостью взялся за эту идею и вот что получилось

Корпус вырезан из ясеня и покрыт маслом с тонировкой под орех, верхняя пластина из алюминия, под ней слой из оргстекла. Повторяться и описывать полный процесс изготовления корпуса не буду, ибо он максимально подробно показан в посте, на который прикрепил ссылку в начале. Для экранировки корпуса внутри использовал графитовый лак.

В сети есть несколько вариантов схемы данной педали и, как я понял из форумов, у многих возникают проблемы со сборкой, особенно с более новой 7-транзисторной версией. В свое время Death by Audio ввели многих самодельщиков в заблуждение инверсным включением транзисторов при котором коллектор выполняет роль эмиттера и наоборот. В итоге за основу была взята версия схемы с 4-мя транзисторами от Fuzz Dog's. Кроме того в разных версиях оригинальной педали в ограничении использовались либо германиевые диоды, либо кремниевые стабилитроны. Заказчик попросил добавить тумблер, чтобы переключаться между обоими вариантами.

Что касается звука, то нельзя сказать, что педаль получилась идентичной оригиналу. У DBA есть пробивная середина и диапазон регулировки гейна побольше, у собранного мной варианта по схеме от Fuzz Dog's звук мягче и низастее во всех положениях ручки тона, плюс больше сустейна, другими словами, вышла педаль по мотивам со схожим характером, но не клон) Небольшой сэмпл/сравнение записанный на басу прислал заказчик, ибо сам я примеры записать не успел

Комплекс оборонно-сторожевых башен. Первые достоверные описания относятся к началу XVIII века.

Хочу поделиться очередной своей поделкой на гитарную тему, а также очередной попыткой использовать дерево в оформлении гитарных педалей. На этот раз речь пойдет про очень простой, но приятно звучащий перегруз на основе Electra Distortion.

Не многие слышали о нем под таким названием, однако на его основе выросло целое семейство педалей таких, как Lovepedal Woodrow, EQD Speaker Cranker, EQD Grey Channel, Emerson EM-Drive и множество других. В изначальном же варианте эта схема была встроена непосредственно в гитары, выпускаемые брендом Electra в 70-х годах, а позже появилась и в формате отдельной педали (Electra 600D).

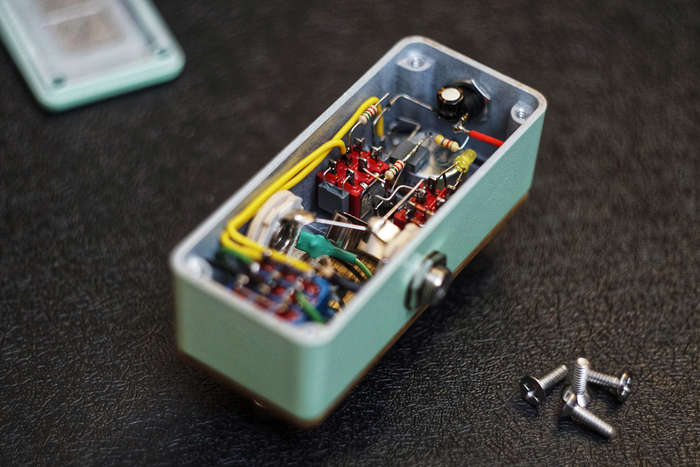

Несмотря на очень компактный корпус я решил отказаться от печатной платы и использовал навесной монтаж, ведь когда всё просто, это как-то не интересно, не так ли?)

Для накладки я использовал плашку из офрама толщиной 4мм, которая потом стачивалась до 2мм, чтобы залитый эпоксидкой рисунок стал сквозным

По звуку это довольно легкий и прозрачный овердрайв, очень отзывчивый к динамике и имеющий некоторый черты фузза на определенных настройках. В общем, крайне рекомендую тем, кто хочет получить достойный буст/овер за малые деньги, либо тем, кто хочет попробовать свои силы в сборке педалей и не знает, с чего начать.

Ну а чуть больше подробностей по изготовлению, а также примеры звучания вы можете посмотреть в этом видео)

В один прекрасный день проснулся с навязчивой мыслью, что мне непременно нужна калимба. С этого момента началось моё знакомство с этим африканским народным инструментом, однако началось оно с экземпляра, купленного в магазине, наигравшись с которым я решил изготовить инструмент самостоятельно, заодно руки давно чесались поэкспериментировать с эпоксидной смолой. Результат этих экспериментов вы видите на фото)

В качестве заготовки я использовал доску из бука толщиной 32мм. При выборке геометрического узора глубина обработки составила 29мм, после чего это всё было залито эпоксидкой.

После застывания я перевернул заготовку и снял оставшиеся 3мм, чтобы сделать узор сквозным.

Далее обрезка по контуру и сверловка под крепление язычков. К слову, язычки и всё сопутствующее были заказаны на Алиэкспресс.

Для удобного хвата допилил форму вручную рашпилем и стамеской.

После шлифовки и обработки маслом настало время финальной сборки и настройки.

В целом сборка не обошлась без подводных камней, так как до этого я ни разу не работал с эпоксидкой, в частности смола просочилась глубоко в дерево, из-за чего на торцах калимбы остались темные пятна. Тем не менее результатом я доволен, в том числе и по звучанию.

Ну и гораздо больше подробностей по изготовлению, а также пример того, как эта штука звучит, вы можете найти в этом видео)

В связи с необходимостью снимать свои поделки (занимаюсь изготовлением гитарного оборудования) решил запилить стол с вращающейся камерой. Вот такая получилась конструкция:

Ну а вот так выглядит видео, которое можно с его помощью получить:

Для изготовления были использованы:

- фанера 10мм для столешницы и крепления камеры

- фанера 18мм для соединительных элементов

- деревянные бруски 45х45мм

- квадратная алюминиевая труба шириной 25мм и длиной 900мм

- хромированная труба диаметром 25мм и длиной 700мм

- подшипниковый узел

- болты 6х55мм и 8х55мм

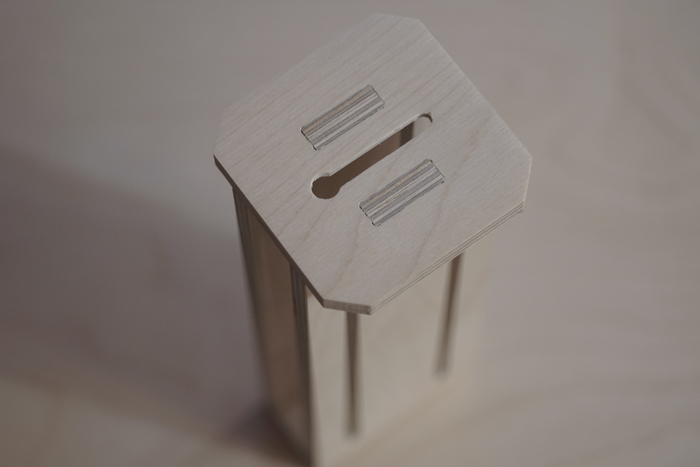

Конструкция получилась разборная, в частности столешница просто одевается сверху на трубу и не требует какой-то дополнительной фиксации

Труба с подшипниковым узлом так же легко вытаскивается из подстолья, но в то же время сидит очень плотно. Сам узел доставил больше всего головной боли, так как фактический диаметр трубы из Леруа - 25.3мм, а внутренний диаметр подшипника - 24.8мм, поэтому запрессовать удалось только с помощью гидравлического пресса и чертовой матери. К слову, длина трубы, которая остается сверху подшипника и на которую крепится столешница - 70мм.

Штативная голова устанавливается на конструкцию, склеенную из 4 частей и позволяющую регулировать высоту камеры относительно стола

Квадратная труба крепится к подшипниковому узлу таким образом, чтобы с противоположной от камеры стороны оставалось место для крепления какого-либо противовеса

В общем, если вы хотите повторить мой опыт и собрать такой же стол, то чертежи я выложил сюда. Несмотря на то, что половина деталей вырезаны на ЧПУ, конструкция довольно простая и вполне может быть изготовлена вручную.

Ну и как же без кадров с котом, ведь зачем лукавить, всё это на самом деле для него)

Всем привет! Уже довольно давно я увлекаюсь изготовлением разных гитарных девайсов, но ничуть не меньше люблю работать с деревом. Совместить эти увлечения в контексте гитарных педалей удается не часто, но я люблю экспериментировать) Результат очередного эксперимента можно увидеть ниже в лице фузза по схеме EQD Black Ash

В целом деревянные корпуса для педалей - не такая уж новинка, к примеру сам я вдохновился продукцией Vongon Electronics, но добавил к этой идее несколько своих фишек, о которых и расскажу далее.

Сперва пару слов о подсветке. Под лицевой панелькой из алюминия скрывается дополнительная пластина из оргстекла толщиной 2мм и именно к ней крепятся потенциометры, которые при включении эффекта подсвечиваются снизу четыремя smd-светодиодами

Но есть еще один нюанс - подсветка в зависимости от уровня гейна меняет цвет с зеленого на красный. Выглядит это как-то так:

Что касается компоновки разъемов, то изначально хотел расположить их на лицевой стороне, как у упомянутых выше Vongon Electronics, но во-первых это может доставить некоторые неудобства при эксплуатации (на мой взгляд), во-вторых это было бы слишком просто (и значит не интересно), поэтому я сделал выборку под еще одну алюминиевую пластину, на которой крепятся разъемы под вход, выход и питание

К слову, в качестве заготовки использовал доску из ясеня толщиной 38мм. После всех обработок на ЧПУ корпус выглядел так:

Для крепления лицевой и задней панелек к корпусу заказал на Али гайки, которые запрессовал в заранее вырезанные отверстия

Сами панельки тоже вырезал на станке с ЧПУ из листа алюминия толщиной 2мм

Для покраски использовал кислотный грунт и обычную черную матовую аэрозольную краску. Дерево, в свою очередь, покрыл маслом с тонировкой под орех.

Что касается внутренностей, то как я уже отметил, это клон педали Earthquaker Devices Black Ash, которая была выпущена лимитированной серией в 1500 штук. От печатной платы решил отказаться и собрал всё навесным монтажом, так как деталей там по пальцам пересчитать. Потенциометр гейна двойной, так как рулит ещё и подсветкой

По звуку это фузз с гейном чуть выше среднего и довольно-таки плотный и собранный. Отвечая на вопрос, не сильно ли фонит педаль в корпусе из дерева, хочу сказать, что особой разницы со стандартными решениями в этом плане не заметил, но на всякий случай потом еще сделаю экранировку графитом.

Надписи на лицевой панели, кстати, нанесены лазером. Подобрал режим так, чтобы он выжигал верхний слой краски и оставлял слой грунтовки

Ну а если вам интересен более подробный процесс изготовления, то можете посмотреть видео, в конце которого есть еще и пример звучания, куда же без него?) Если же хотите еще больше информации и новостей о моём творчестве, то прошу сюда

Спасибо, что дочитали и да прибудет с вами вдохновение и качественный звук!)
