Данный пост почему то затерялся в черновиках и так и не вышел в свое время, поэтому Часть III вышла значительно раньше. С того момента действительно произошел некоторый прогресс, но о нем будет уже в конце.

Итак, приступим.

Так как теперь я делаю броню в рамках Mandalorian Mercs Costume Club, то это накладывает ряд  дополнительных требований, которым броня должна соответствовать. Ведь если что то делать, то делать хорошо, так ведь?

Что у нас (было) готово на данный момент.
— Шлем на 99% (еще не решил, будет ли все таки третий пост по нему, тк по факту то все готово и на пост там особо ничего нет. разве что внутри сделать все красиво, но посмотрим)
— Передние пластины нагрудника. Готовы на 95%, осталось только еще разок шлифануть, заново покрасить и сделать крепеж к жилету

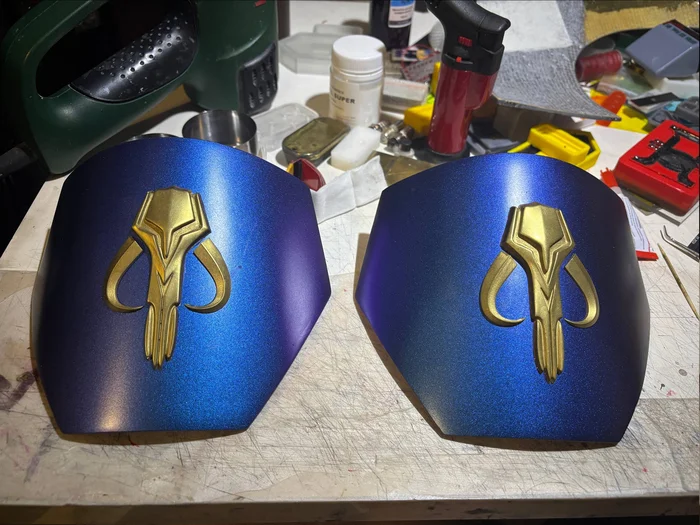

— Наплечники. 99%, также крепежи к жилету
— Наручи. 90%... Вот в основном о них сегодняшний пост и будет

Так как главная проблема сейчас это отсутствие жилета, который делать сам я никак не решусь, а с коллегой, которая обещала помочь, мы чет все никак не пересечемся по данному вопросу, то пока займемся тем, для чего жилет не нужен.

Итак, Ком'рк, наручи
Можно было пойти самым простым путем и напечатать уже готовые, но так не интересно, поэтому я один (технически два, но один и тот же, правый) распечатал, чтобы примерно иметь понятие, что должно получиться и "снять форму" для своего

первая попытка сделать заготовку оказалась неудачной. Вооружившись гипсовыми бинтами (которыми в районном травмпункте накладывают тот самый гипс) я решил снять внутреннюю форму

И вроде бы, что не так с ней? да вроде ничего, но мне показалось неудобным для работы.

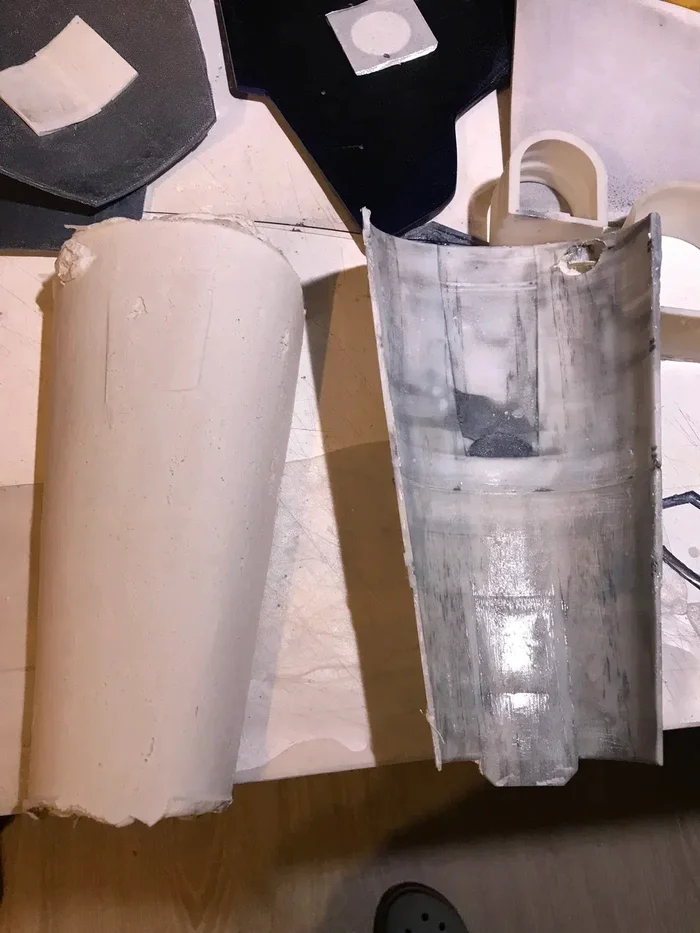

Но есть альтернативный вариант. Берем обычный скотч, обклеиваем им наруч и уже упомянутой методой обклеиваем наруч внутри стеклотканью, пропитанной эпоксидкой в 3 слоя (то что внутреннее пространство стало меньше на несколько миллиметров некритично, так как этот наруч явно делался на кого то покрупнее меня), а затем еще несколько слоев сверху, затем просто покрываем еще парой слоев смолы без стеклоткани - таким образом мы получаем 4 заготовки для уже своих наручей, из которых можно сделать все, что захотим.

А фоточек то процесса не сохранилось... Жаль, но не страшно, тк далее идет самое интересное и муторное - копировать уже готовое не наш метод, поэтому опять прибегаем к 3D-редактору и взяв мерки оригинальных наручей моделим накладки на наруч. Так как с фантазией у меня так себе, то получилось то что получилось.

Вообще итоговый результат получился неплохим и, что главное, оригинальным - точно таких же точно ни у кого нет) Теперь переходим к печати. Так как у меня фотополимерник, то печатаю по частям и склеиваем.

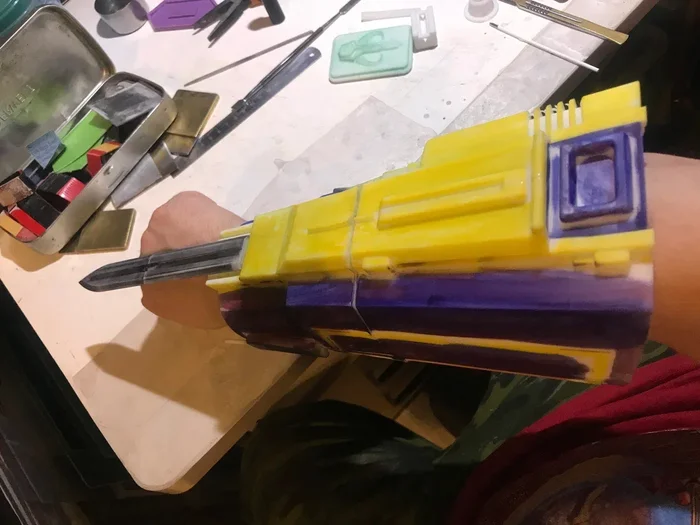

Важный момент, что один из них оснащен выкидным ножом, с которым есть несколько нюансов - да, изначально накладка делалась с учетом, что он реально будет выкидным, но есть такая вещь, как техника безопасности. Так как подразумевается, что броня будет использоваться на разных мероприятиях, то всякие пружинные механизмы не есть хорошо. Да, можно сделать ультрабезопасный механизм, но честно - лень, да и опять же - ТБ. /а в процессе еще выяснилось, что под это дело пришлось бы чуть пропиливать внутренность самого наруча/
Так что нож будет вставной магнитный. чисто чтоб пофоткаться. Когда нибудь. наврное будет... Но продолжим.

Теперь самое мутороное - приделать напечатанное к сделанному - тк вопросом совместимости (кроме чисто габаритных) я на обоих этапах не задавался, да и это была бы пустая трата времени. Поэтому начинаем портить распечатку стачиванием боков под размер наруча сажаем сперва все на суперклей, чтоб потом, конечно же, заэпоксидить щели

ну как то так. Затем все обтачиваем, замазываем щели, естественно, эпокидкой, но двухкомпонентной из шприцев, еще обтачиваем, затем грунтуем, но пока чтоб посмотреть, что получилось. И сразу задаемся главным вопросом - как все это будет совмещаться друг с другом и с рукой. НА тематических форумах обычно используют готовые петли, но, на мой взгляд, это ненадежно, а вот монолитная конструкция - это тема. Поэтому снова моделируем, но уже петли. затем делаем молд и отливаем петли из смолы в нужном количестве. Также моделим детали, которые будут скреплять наруч с обратной стороны.

изначально подразумевалось, что будет защелка, но пазы получились достаточно плотные, так что при посадке наруча на комбинезон с использованием подкладки необходимость в защелке отпадает.

И готово! почти. осталось только сделать подкладку и навести красоту, но это уже потом. А для наглядности - этапы моделирования накладок и прочих частей для наруча в одной картинке. Деталей получается хренова туча.

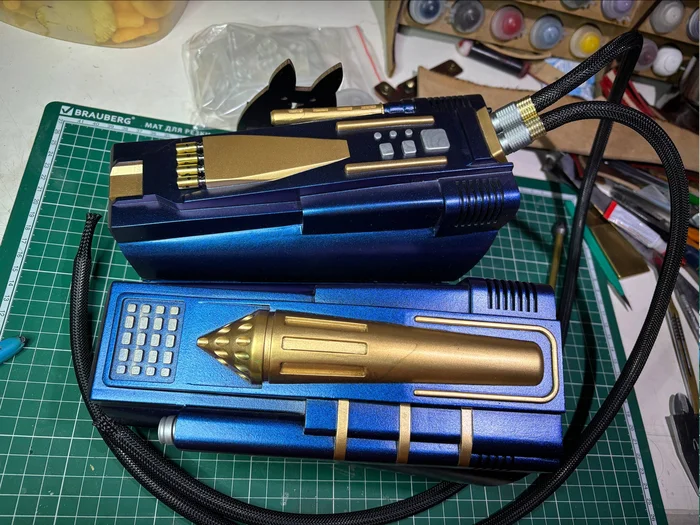

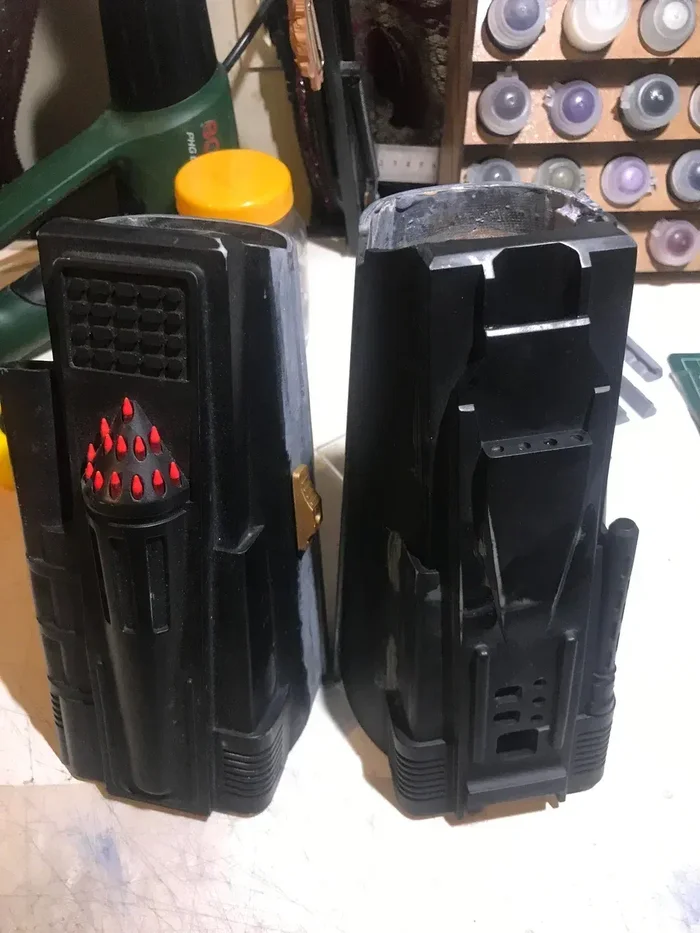

И сами наручи до наведения на них красоты

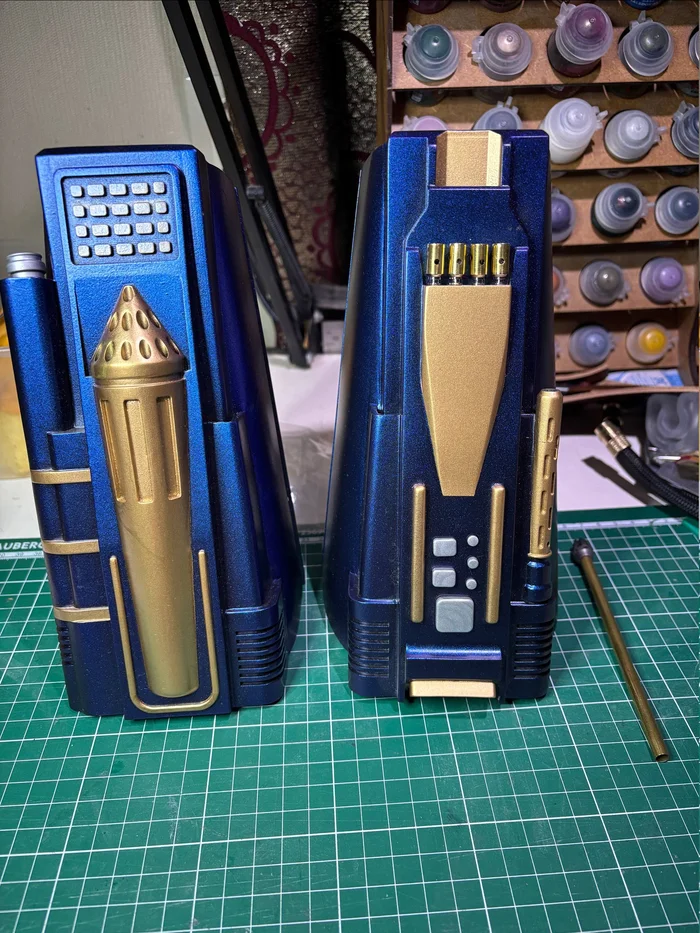

И после

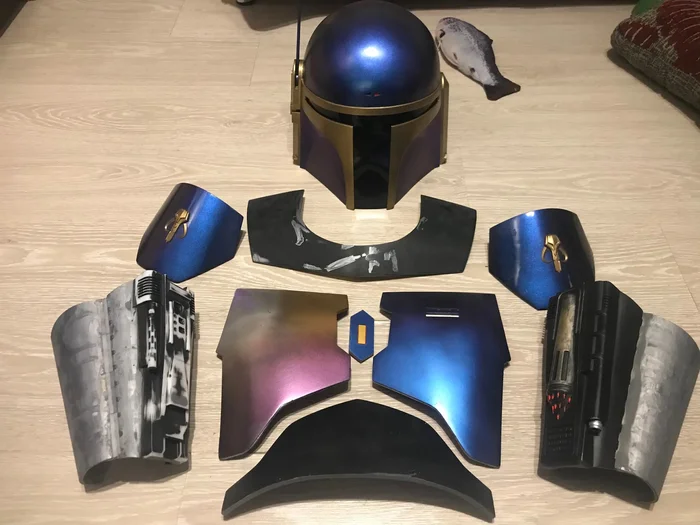

И собственно результат к этому моменту (да, наручи с наплечниками на общей фотке еще не доработаны). Спина единственный элемент, который делал не сам, а у знакомого уже под свои размеры - тратить месяц на литье из смолы под размеры которые даже измерит сам не могу - ну такое себе. ну и также готов жилет, на который половина всего будет крепиться и частично готов пояс, но о нем наверное в следующем посте

Ну и на данный момент пока все)

Не знаю, может следующий пост будет финальным о том, как все собиралось воедино, плюс дополнение о дополнительных необязательных элементах типа джетпака и плаща, а может все таки растянется на 2 части.

Продолжение проследует... однажды

Создавайте, творите и не бойтесь закосячить - не получится сразу - получится потом!

Итак, продолжаем крафтить броню

И, как я обещал, этот пост о крафте брони будет не про крафт брони, а про обвес.

Так как концепция немного изменилась, то плазмаган из Warhammer 40k в качестве штатного вооружения больше не катит, а значит надо делать что то в рамках вселенной ЗВ. Светопалки aka световые мечи не круто, поэтому пока ограничимся стандартным мандалорским Бластерным пистолетом WESTAR-35 и термальными детонаторами.

Но опять же, тупо взять модели из сети не наш метод! А говоря о термальниках - та же фигня что и с вархаммеровсим плазмаганом - зачем что то красить под стекло, если можно изначально под него сделать?

И этот пост еще частично о нюансах изготовления чего либо, поэтому будет много пояснительного текста и самое рукоделие скорее во второй чати про термальный детонатор

Итак, погнали!

I. WESTAR-35

Вообще в сети есть 2 основных варианта, один прям сериальный и стилизованный под него

Но опять же, тупо взять модели из сети не наш метод! а говоря о термальниках - та же фигня что и с вархаммеровсим плазмаганом - зачем что то красить под стекло, если можно изначально под него сделать?

И этот пост еще частично о нюансах изготовления чего либо, поэтому будет много пояснительного текста и самое рукоделие скорее во второй чати про термальный детонатор

Но так как изначально он присутствовал только в мультсериале "Войны Клонов", где он был малодетализирован, то обе модели типа как бы он, хотя первый все таки прям канон, тк показан в сериале.

Я сделал оба) Конечно, хотелось сразу сделать все прям подвижное, разборное и под литье из смолы, но это слишком много расхода материала (одного фотополимера в процессе итак ушел килограмм со всеми переделками), поэтому остановился пока на частично подвижной печатной модели, укрепляемой смолой.

Теперь печатаем

Так как первая модель делалась под литье, то деталей, естественно, несколько больше, чем могло бы быть. серебристый (ниже уже черный) - бесплатная модель, распечатанная для сравнения и танцев со штангенциркулем для снятия мерок. Естественно, принтер печатает не сразу в идеальном качестве и детали еще надо обработать, для чего покрываем все слоем колера для выявления дефектов печати

Ну... что то типа так... Мелковатый. вроде на картинке смотрится круто, но на деле что то не то. поэтому он отправляется в долгий ящик. по настоящему ящик! к прочим прототипам, которые, в отличии от этого, скорее всего будут не дорабатываться однажды а отданы в дорбрые руки тому, кому лень делать самому с нуля, но не лень довести до ума то что есть.

Беремся за модель под кодом С2. так как у меня логичная, но иногда странная система нумерации, то поясню, что первой былп совсем кривая модель А, в которой к моменту печати Компас-3D умудрился на пустом месте нафигачить ошибок с топологией в таком количестве, что оказалась непригодной к печати кроме как целиком, модель B, которая будет однажды доработана
И вот собственно модели С. Но что могло бы пойти не так? а хрен его знает, модель С была хороша, но немного узковатой, а теперь уже модель С1.5, внезапно, будучи нарезана из одной модели, не то чтобы подходила всеми частями друг к другу... да и мысль о литье уже стала покидать мою светлую голову.... С плазмаганом такого небыло.... так как все модели пустотелые (с целью экономии фотополимера), то внутрь в 4 захода для каждой грани заливается эпоксидка - добавляет прочность, а также дает вес - но это уже опциональное - многие любят, когда обвес макисмально легкий, я же наоборот, не люблю "пушинки" и считаю, что вес добавляет натуральности общему виду.
"Тяжесть — это хорошо. Тяжесть — это надежно. Даже если не выстрелит, таким всегда можно дать по голове." Борис Бритва

Но хрен с ним, собираем, понимаем, что вот теперь нормгрунтуем. Внезапно выясняем, что у нас есть кисть для драйбраша и тестируем сухую краску на рукояти. чисто ради интереса. курок у нас на пружине, вставляется уже потом

Почти идеально! Теперь надо все покрыть лаком, докрасив ряд элементов

Готово. с парой нюансов - лак таки попортил эмаль и товарный вид... ну что ж теперь. пока останется как есть, так как позже будем делать второй точно такой же, ведь под мою броню их нужно два. ну и серебристая краска легла так себе...

будем экспериментировать с другим лаком. Но как бы то ни было - теперь у меня есть уже готовая модель и можно начинать делать пояс с кобурой под бластеры.

II. Термальный детонатор.

Конкретно это мандалорская модификация, так как в основной трилогии он был шарообразный. Тут все как я люблю - три стадии - моделирование, печать, снятие молдов, литье.

Моделируем. С размерами... произвольно, тк тут все делают кто во что горазд. впоследствии я уже подумал, что надо бы процентов на 10 побольше, но пофиг, тут все слишком отработано, чтобы из-за такой мелочи переделывать.

Отпечатываем детали. так как это будет литьем, то дополнительно нужны бортики и сделанная под них основа, на которой будет держаться деталь

Модель А, уже отработанная, и перспективная модель В, если быть точным - все таки монолитный корпус добавляет сложностей при отливке, поэтому в перспективе он будет сборный. так как термальник это вообюще расходник, который будет "пропадать" со стенда и теряться с костюма, то я хочу сделать максимально быструю незамороченную систему "восполнения безапаса" в стиле развел смолу, залил и забыл. но пока есть как есть.

Делаем молды

И, наконец, мы можем заняться тем, ради чего все и затевалось - ЛИТЬЕМ!

заливаем молды смолой. так как изначально это печаталось, то мы можем посмотреть объем затраченного на каждый элемент фотополимера и не париться с тем, сколько эпоксидки нам потом понадобится. поэтому разводим несколько банок смолы сразу с нужными пигментами и заливаем в молды

Тут у меня весь процесс сразу - смола, молды с уже залитой смолой и конечный результат. Плюс еще отдельно держатель для термальника, который будет крепить его к поясу.

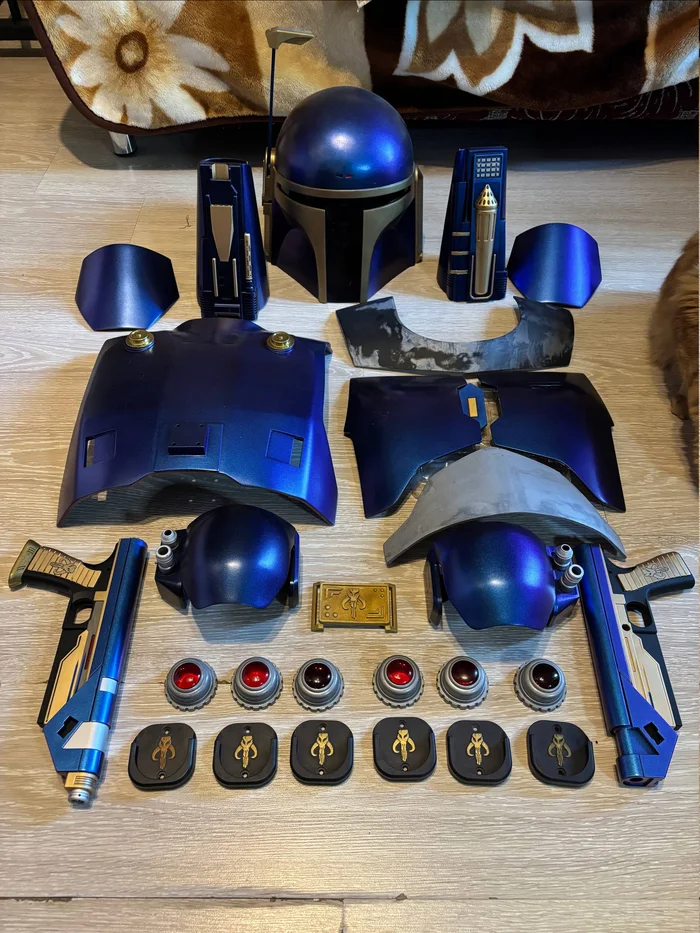

И вот так у нас получается по итогу. все таки отлитая линза смотрится куда красивее, чем покрашенная. Верхний правый самый первый экспериментальный, когда еще хотел линзу залюминофорить, но получилось так себе. Можно, конечно, внутрь и светодиодик запихнуть, благо сама модель спокойно модифицируется при сборке, но как по мне это уже лишняя заморочка, которую если и буду реализовывать, то когда нибудь потом и скорее по приколу.

Сама система не то чтобы прям предмерт собственной гордости за выдумку, но все максимально просто - к держателю на саклепки крепится стропа, создавая петлю для крепления к ремню (ну или любой другой крепеж), оба же элемента оснащены магнитом для надежности крепления друг к другу, плюс к тому же материал основы термальника ферромагнитный (тонер, обычнйы отработанный тонер из принтера, замешанный в смолу, не выкидывать же) и примагничивается даже без магнита внутри

III. Обновление
Собственно при заливке термальников не обходится без дефекта ввиду отсутствия вакуумной камеры, но ничего неисправимого после, хотя иногда и внешний вид немножечко страдает. Но попытка сделать более удобную в заливке сборную модель корпуса оказалась еще менее удачной, поэтому пришлось вернуться к изначальной с минимальным изменением в месте заливки смолы.
Но основне изменение коснулось бластера - если первые модели были монолитные и была мысль однажды таки заморочиться с более натуральной, то уже потом, когда в морозильнике скопилась куча излишков разведенной смолы, я решил таки сделать полностью по уму (спойлер - идея требует существенной доработки и результат литья меня не устроил).
Поэтому пришлось ремоделировать, а также чуть подправить пару моментов, которые мне не понравились во время покраса монолитного - добавил немного толщины, чуть доработал геометрю

В отличии от платной модели пустое пространство занято энергоячейкой (а тут задел на дополнительную функциональность ввиде подсветки и озвучивания выстрела) - в разобранном виде все равно показывали только в Асоке и в целом ничего про внутреннее устройство не объяснялось - а так вроде как и место не пустует, и такие же батарейки на поясе будут иметь смысл - их можно вытаскивать и заменять, а в случае добавления эффектов - туда отлично поместится аккумулятор

Несмотря на то, что идея с литьем копий данной модели на данный момент себя не оправдала, печатный вариант получаился вот прям как надо! в будущем разве что какие то мелкие детальки будут меняться, но в целом модель финальная и лучше - только настоящий.

Ну и на данный момент пока все)

Далее будем наводить красоту на наручах и бластерах, ну и будем делать остальные элементы брони. Ну уж к лету, думаю, управлюсь)

Создавайте, творите и не бойтесь закосячить - не получится сразу - получится потом!

И с прошедшим Днем Звездных Войн!

Начну сразу с результата.

Начну с результата: это не финальная модель, но прототип. Некоторые элементы будут дорабатываться, немного перерабатываться (и уже переработаны), но скорее в мелочах. На этом этапе основная цель достигнута - дизайн, основной механизм плазмагана и их совмещение, ну и собственно материальное воплощение прототипа.

Как всегда чутка предыстории

1. Как мы до этого докатились.

Итак, после окончания Мандалорского Шлема (ну почти, осталось чутка до у ма довести, но пока не горит) и началом работы над Мандалорской броней, которые идут параллельно, возник вопрос - а чем вооружиться?

Мда, что то как то не очень... Пистолеты так себе (хотя для сеттинга космического вестерна вполне себе), ружья, автоматы, пулеметы - уж больно огромные. Нужно что то другое, чтобы вот и вроде как пистолет, но действительно футуристичное... Чтобы это могло быть?..
Точно!!!

Будем делать плазменный пистолет!

Ярые ортодоксальные фанаты обеих вселенных, конечно, могут кидаться чем угодно и быть категорически не согласны - но как по мне - у мандалорца вполне себе может быть диковинный трофейный пистолет найденный в обломках странного корабля, так и инквизитор может быть облачен в «странную броню времен ТЭТ», так что на данный момент больших противоречий между обоими проектами я пока не вижу

А что нам может предложить этот ваш ынтырнет?

Ну ладно, попробуем напечатаем. Но сразу проблема - это не для фотополимерника, придется моль чутка порезать перед печатью.

Еще и с дефектами печатется... Жесть. но ладно, допечатываем, моделим закосяченную рукоять, эпоксидим местами,и собираем...

Пока все на изоленте.
Ну... тяжелый, зараза, надо было печатать пустотелым, что уменьшило бы количество дефектов при печати... Но... не то. какой то он кубический, огромный...
хотя после упорных поисков в интеренете нашел, кто делал именно эту модель... ну конечно неплохо, но не то...

Но я уже загорелся идеей плазмагана, так что придется... Моделить самому...
/много нецензурной брани/

2. Делаем сами. С нуля.

Итак, мне не нравится модель из интернета. да, бесплатно, но и платные тоже чет не нравятся. Так что гуглим что вообще есть на эту тему и сохраняем для вдохновения.

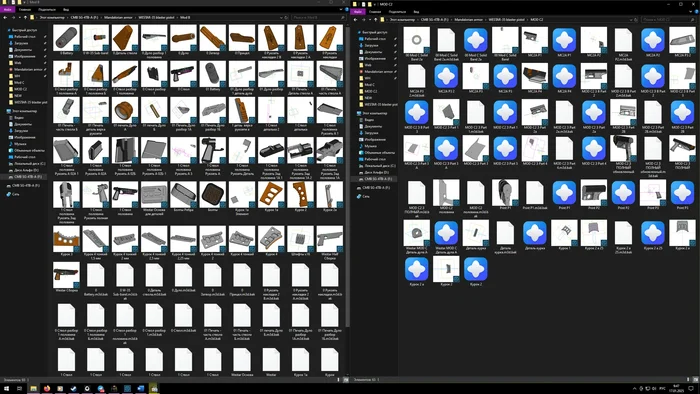

К моменту написания поста у меня уже целая куча наработок по модели

Вооружившись компасом, так как другое либо не идет, либо для меня слишком сложно, снимаю размеры с оригинальной модели, благо хоть этот функционал достпуен в компасе для STL, по итогу получается это

Плюсы - теперь все нормально помещается на печатный стол принтера, а также режется сразу в компасе без танцев с бубном в Блендере.

Главная проблема - сама плазменная катушка - да, ее можно круто покрасить, если уметь. но все равно это не то. я хочу больше сложностей! поэтому я ее моделирую в 3 из 12 сегментов, печатаю, обрабатываю для гладкости и делаю молд для отливки из эпоксидки (чтоб я и не нашел, чтоб заэпоксидить)

А, собственно, зачем столько сложностей?
А за тем:

покрыв внутри катушки люминофором мы заставляем их светиться. но сначала люминофору нужно зарядиться либо под светом, либо под ультрафиолетом. Правда на фото она получилась скорее как я бы хотел, чем так, как на самом деле. но ладно, это сейчас не главная проблема, это мы доработаем потом. Распечатываем и собираем уже свою модель с эпоксидной катушкой.

Вот, и результат. Плазмаган стал компактнее, формы не такие кубические, да и в целом красивее что ли.

В процессе работы над этой моделью внезапно возникла идея - зачем делать тупо бутафорию, если можно сделать что то получше? да и дизайн все таки хромает, надо улучшить.

3. Промежуточная и финальная модели

Попытка номер два, которая вживую была сделана лишь парой деталей. Зато какими!

Опять моделить. но сначала надо заказать пару электродвигателей.

А все вроде и не так уж сложно оказалось. теперь нужно впихнуть прототип в модель. А вот тут уже много мата, еще больше мата и вообще сплошной мат - сделать все по отдельности не проблема, а вот переделать неполую деталь (я этим изначально не заморачивался и делал пустотелой в читубоксе при печати) оказалось сложновато. а спустя пару недель, как отложил на потом, довел до ума, но как выяснилось, старую версию детали... Зато механизм сидит идеально, и даже более-менее работает (9в крона немного слабовата). Но ладно, хрен бы с ним, прототип, пока надо решить основные вопросы, а потом все будем доводить до ума

Печатаем детали и красим. В конце концов это у нас макет и полной работоспособности я от него на данный момент не требую - мне нужна просто собранная модель, чтобы дальше уже вживую искать решение накопившихся проблем - подача шариков, подсветка катушек, источник питания и зарядка - на живой модели проще определить, куда что и как можно впихнуть, а также сколько пространства внутри под это есть

И что же у нас получилось. Внизу модель с Cults3d покрашенная на хоть как нибудь колером для эпоксидки. По середине первая модель сделанная с нуля и вверху уже более-менее готовый макет последней версии, с которой дальше я и буду работать. Без пары катушек, но я их еще не напечатал.

И готово! вот он, наш несчастный прототип плазмагана. Он пока состоит из 3 частей, но позже будет склеен в монолитную модель. сбоку круглая хреновина с дырками подразумевала кнопку-тумблер, но пока я не стал ее впихивать, тк пока он не нужен.
Основная задача выполнена - механизм запуска шариков интегрируется (а в нем самый геморрой), курок движется (но пока это его единственная функция) плазменная катушка теперь безлюминофорная ввиду слабого свечения днем. дефекты корпуса пока исправлять не стал, тк если все таки озадачусь вопросом отливки корпуса, то нужно вживую видеть, где ставить крепежи.
Далее на основе прототипа буду дорабатывать пока еще нереализованные функции и решать прочие технические моменты, и думаю они будут решены и реализованы в следующей версии.

Оставшиеся проблемы:
1. подача шариков - пока я вижу ее обоймой (как в более дорогих нерфах, система на подобии той, что в моем хоть и удобна, но требует переработки корпуса и добавления подвижных деталей, которые будут портить вид)
2. подсветка. либо попытаться сделать тончайший слой люминофора, который сможет подсвечиваться изнутри (толстый вглубь не заряжается), либо тупо все отдать под светодиоды. плюс того, что отложил на потом - теперь нижняя часть катушки занята обоймой - значит ничего перемоделивать не придется.
3. источник питания - компактный 12в аккум, заряжаемый от usb в идеале, чтобы обойтись без лишних блоков питания
4. подача шарика с обоймы на механизм и запуск с курка. мысленные наброски есть (и даже частичная сборка из лего), но сокрее всего придется печатать дополнительную половину макета в разрезе.

Надо было делать болтер, с ним было бы легче)

А на этом пока все. Вторая часть будет... однажды)

Создавайте, творите и не бойтесть закосячить - не получится сразу - получится потом!

Мандалорская броня (бескар'гам на мандо'а, в переводе на общегалактический язык — железная кожа) была наиболее узнаваемым символом мандалорской культуры.

Итак, самую важную часть мы полностью сделали и практически довели до ума - это Бу'шей, он же шлем (b однажды будет заключительный пост о финальных штрихах)
И внезапно я загорелся идеей сделать полный комплект брони.

Что нам нужно для начала? Схема. Их в сети много на любой вкус, я брал с сайта Mando Mercs Costume Club, хотя по итогу и от нее немного отступил (в конце концов каждый доспех индивидуален)

Распечатываем, вырезаем и примеряем чтобы не лажануться с размерами.

Теперь делаем трафаретку их любого листового пластика, берем стеклоткань, разводим смолу, кладем трафаретку на стеклоткань и заливаем сверху равномерно размазывая по стеклоткани, доливаем еще, и накрываем сверху еще листом пластика, а сверху придавливаем чем-нибудь плоским и тяжелым - я использовал обрезок от мебельного щита и пару гантелей

Как видим, после того, как убрали (не без небольшого геморроя пластик отлипает то легко, но поверх него тоже выдавилась смола) эпоксидная часть возвышается над стеклотканевой - благодаря этому нам будет удобно срезать излишки, так как оно будет служить направляющей. И так слой за слоем. для облегчения отрезания - прогреваем термофеном срезаемый контур.

И следуем далее.

Сразу отмечу, что на этом этапе я конкретно лажанулся - когда то давно я сделал несколько комплектов, даже скорее скохозил, но был нюанс - делал не для себя и была возможность "снять форму" с человека (да и сам процесс был несколько иным), для которого делал - сейчас же делал для себя, поэтому делается на глаз, а потом уже примеряется.

В чем я лажанулся - я решил сразу добить толщину полностью, посчитав, что 6 слоев пропитанной смолой стеклоткани я согну... но так как эту попытку фиксировал лучше - то продожу по ней, а позже объясню, как надо было делать начиная с этого момента. Но эти закосяченные заготовки нам еще пригодятся

Продожаем. Обтачиваем края - для крупных косяков крупная наждачка, для красоты (и избавления от заусенцев стеклоткани - абразивные губки)

И вот он результат. Отличные пластины. "экран", так же как и в целеуказателе шлема, для имитации работы залит люминофором.

После я пытался согнуть детали через прогревание их в духовке, но не срослось - еле сгибаемо. но кое как получилось. ОБЛОМ!

А теперь к ошибке - на первом этапе, как получили базовый контур пластины на стеклоткани надо было не дожидаться полного отверждения, а вынимать ее из пластика на моменте, когда смола уже не клеится, но еще мягкая. и тогда придавать форму. И это я реализовал на наплечнике

единственное отличие с наплечником - под "бутерброд" из верхнего слоя смолы и стеклоткани я выложил стропу 25мм и примерно через часов 5 после заливки я также обрезал контур и изогнул его, зафиксировав изгиб на куске толстого оргстекла с помощью алюминиевых уголков на двусторонний тканевой скотч и таким образом оставил застывать дальше. по итогу получаем такую вот заготовку

и далее проходим по заготовке абразивной губкой, берем еще стеклоткань, промазываем смолой и покрываем сверху. и так в пару слоев, после застывания покрываем уже чисто смолой, которой дали полимеризоваться до степени пластилина. ждем застывания, потом шлифуем.

Но раз уж сделали так как сделали - чтобы и не покрасить, чтобы увидеть примерный результат? Также как и со шлемом - грунтуем, грунтуем еще, после застывания легонько проходимся мелкой абразивной губкой (120-180), нам надо шероховатости грунта убрать, а не стереть его, протираем тряпочкой, убирая пыль, красим

Красим и лачим дальше. В процессе решил опробовать и глянцевый лак. Но почему то в процессе он хоть и застыл, но как то плохо и позже почему то слой лака деформировался от разных механических воздействий. но надо будет что-нибудь залачить потом еще раз, может плохо перемешал или слишком жирно нанес.

Смотрится вроде и неплохо, но пластины недостаточно изогнуты и малость все таки великоваты, поэтому сидят криво

Теперь возвращаемся к исправлению косяков. Пластиковые детали и схемы с трафаретами остались, поэтому повторяем первый этап с заливкой основы, внимаем пластины из пластика и фиксируем алюминиевыми уголками, а также делаем внутренние подпорки из всего, что найдем - например для изгиба горжета я смоделил и напечатал специальные изогнутые подпорки (было лень колхозить из пластика с двусторонним скотчем - быстрее было напечатать

В итоге получаем тонкие пластины, которые поддаются нужному изгибанию - придав и зафиксировав нужную форму тупо покрываем слой за слоем стеклотканью. С нагрудными пластинами примерно также, только подпорки клеил также на двусторонни скотч поверх первых пластин, обклеенных обычным, обклеив сверху еще скотчем для гладкости. Замороченно, но на практике все проще, чем кажется.

Так как пластины уж больно стали получаться изогнутыми (опять лажанулся с изгибом, но в этот раз не критично), часть слоев стал проклеивать уже изнутри. по итогу все лишнее также срезаем прогревая строительным феном

Стачиваем все лишнее, шлифуем снаружи, шлифуем изнутри, примеряем

Получилось куда лучше. Хотя по итогу пластины пришлось таки немного по бокам подрезать. С этим уже можно работать дальше.
Также пока загрунтовал скорее с целью выявления и исправления дефектов, позже все будет перекрашиваться. а вот с покрытием лаком еще не решил, но если на втором пробнике будут те же проблемы, то скорее всего покрывать не буду.

Ну и на данный момент пока все)

Теперь нужно еще чуть довести пластины до ума, разобраться с оптимальным способом их крепления, довести до ума наручи (пока сделаны лишь основные заготовки) и решить, какие жлементы брони буду делать, а какие нет


Продолжение (однажды) проследует...Создавайте, творите и не бойтесь закосячить - не получится сразу - получится потом!
