Делаем Плазмаган из Warhammer 40k своими руками. Часть I. Прототип⁠⁠

Начну сразу с результата.

Начну с результата: это не финальная модель, но прототип. Некоторые элементы будут дорабатываться, немного перерабатываться (и уже переработаны), но скорее в мелочах. На этом этапе основная цель достигнута - дизайн, основной механизм плазмагана и их совмещение, ну и собственно материальное воплощение прототипа.

Как всегда чутка предыстории

1. Как мы до этого докатились.

Итак, после окончания Мандалорского Шлема (ну почти, осталось чутка до у ма довести, но пока не горит) и началом работы над Мандалорской броней, которые идут параллельно, возник вопрос - а чем вооружиться?

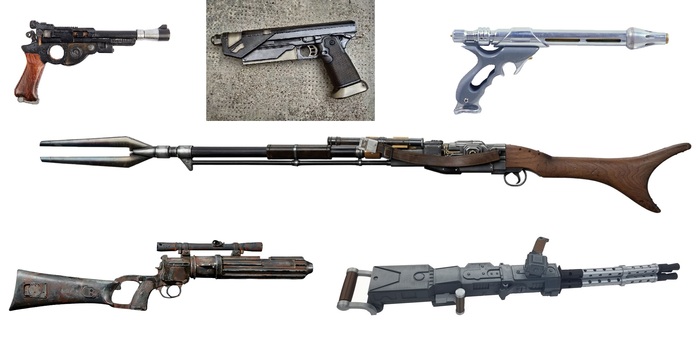

Мда, что то как то не очень... Пистолеты так себе (хотя для сеттинга космического вестерна вполне себе), ружья, автоматы, пулеметы - уж больно огромные. Нужно что то другое, чтобы вот и вроде как пистолет, но действительно футуристичное... Чтобы это могло быть?..
Точно!!!

Будем делать плазменный пистолет!

Ярые ортодоксальные фанаты обеих вселенных, конечно, могут кидаться чем угодно и быть категорически не согласны - но как по мне - у мандалорца вполне себе может быть диковинный трофейный пистолет найденный в обломках странного корабля, так и инквизитор может быть облачен в «странную броню времен ТЭТ», так что на данный момент больших противоречий между обоими проектами я пока не вижу

А что нам может предложить этот ваш ынтырнет?

Ну ладно, попробуем напечатаем. Но сразу проблема - это не для фотополимерника, придется моль чутка порезать перед печатью.

Еще и с дефектами печатется... Жесть. но ладно, допечатываем, моделим закосяченную рукоять, эпоксидим местами,и собираем...

Пока все на изоленте.
Ну... тяжелый, зараза, надо было печатать пустотелым, что уменьшило бы количество дефектов при печати... Но... не то. какой то он кубический, огромный...
хотя после упорных поисков в интеренете нашел, кто делал именно эту модель... ну конечно неплохо, но не то...

Но я уже загорелся идеей плазмагана, так что придется... Моделить самому...
/много нецензурной брани/

2. Делаем сами. С нуля.

Итак, мне не нравится модель из интернета. да, бесплатно, но и платные тоже чет не нравятся. Так что гуглим что вообще есть на эту тему и сохраняем для вдохновения.

К моменту написания поста у меня уже целая куча наработок по модели

Вооружившись компасом, так как другое либо не идет, либо для меня слишком сложно, снимаю размеры с оригинальной модели, благо хоть этот функционал достпуен в компасе для STL, по итогу получается это

Плюсы - теперь все нормально помещается на печатный стол принтера, а также режется сразу в компасе без танцев с бубном в Блендере.

Главная проблема - сама плазменная катушка - да, ее можно круто покрасить, если уметь. но все равно это не то. я хочу больше сложностей! поэтому я ее моделирую в 3 из 12 сегментов, печатаю, обрабатываю для гладкости и делаю молд для отливки из эпоксидки (чтоб я и не нашел, чтоб заэпоксидить)

А, собственно, зачем столько сложностей?
А за тем:

покрыв внутри катушки люминофором мы заставляем их светиться. но сначала люминофору нужно зарядиться либо под светом, либо под ультрафиолетом. Правда на фото она получилась скорее как я бы хотел, чем так, как на самом деле. но ладно, это сейчас не главная проблема, это мы доработаем потом. Распечатываем и собираем уже свою модель с эпоксидной катушкой.

Вот, и результат. Плазмаган стал компактнее, формы не такие кубические, да и в целом красивее что ли.

В процессе работы над этой моделью внезапно возникла идея - зачем делать тупо бутафорию, если можно сделать что то получше? да и дизайн все таки хромает, надо улучшить.

3. Промежуточная и финальная модели

Попытка номер два, которая вживую была сделана лишь парой деталей. Зато какими!

Опять моделить. но сначала надо заказать пару электродвигателей.

А все вроде и не так уж сложно оказалось. теперь нужно впихнуть прототип в модель. А вот тут уже много мата, еще больше мата и вообще сплошной мат - сделать все по отдельности не проблема, а вот переделать неполую деталь (я этим изначально не заморачивался и делал пустотелой в читубоксе при печати) оказалось сложновато. а спустя пару недель, как отложил на потом, довел до ума, но как выяснилось, старую версию детали... Зато механизм сидит идеально, и даже более-менее работает (9в крона немного слабовата). Но ладно, хрен бы с ним, прототип, пока надо решить основные вопросы, а потом все будем доводить до ума

Печатаем детали и красим. В конце концов это у нас макет и полной работоспособности я от него на данный момент не требую - мне нужна просто собранная модель, чтобы дальше уже вживую искать решение накопившихся проблем - подача шариков, подсветка катушек, источник питания и зарядка - на живой модели проще определить, куда что и как можно впихнуть, а также сколько пространства внутри под это есть

И что же у нас получилось. Внизу модель с Cults3d покрашенная на хоть как нибудь колером для эпоксидки. По середине первая модель сделанная с нуля и вверху уже более-менее готовый макет последней версии, с которой дальше я и буду работать. Без пары катушек, но я их еще не напечатал.

И готово! вот он, наш несчастный прототип плазмагана. Он пока состоит из 3 частей, но позже будет склеен в монолитную модель. сбоку круглая хреновина с дырками подразумевала кнопку-тумблер, но пока я не стал ее впихивать, тк пока он не нужен.
Основная задача выполнена - механизм запуска шариков интегрируется (а в нем самый геморрой), курок движется (но пока это его единственная функция) плазменная катушка теперь безлюминофорная ввиду слабого свечения днем. дефекты корпуса пока исправлять не стал, тк если все таки озадачусь вопросом отливки корпуса, то нужно вживую видеть, где ставить крепежи.
Далее на основе прототипа буду дорабатывать пока еще нереализованные функции и решать прочие технические моменты, и думаю они будут решены и реализованы в следующей версии.

Оставшиеся проблемы:
1. подача шариков - пока я вижу ее обоймой (как в более дорогих нерфах, система на подобии той, что в моем хоть и удобна, но требует переработки корпуса и добавления подвижных деталей, которые будут портить вид)
2. подсветка. либо попытаться сделать тончайший слой люминофора, который сможет подсвечиваться изнутри (толстый вглубь не заряжается), либо тупо все отдать под светодиоды. плюс того, что отложил на потом - теперь нижняя часть катушки занята обоймой - значит ничего перемоделивать не придется.
3. источник питания - компактный 12в аккум, заряжаемый от usb в идеале, чтобы обойтись без лишних блоков питания
4. подача шарика с обоймы на механизм и запуск с курка. мысленные наброски есть (и даже частичная сборка из лего), но сокрее всего придется печатать дополнительную половину макета в разрезе.

Надо было делать болтер, с ним было бы легче)

А на этом пока все. Вторая часть будет... однажды)

Создавайте, творите и не бойтесть закосячить - не получится сразу - получится потом!
