Поэтому, для меня это стало очередным вызовом, а почему бы не сделать себе теплый гараж? О грамотном утеплении речи и не шло, так как уже стояли морозы, но хотя бы начать с печки. Пошел на ютуб, посмотрел, что вообще такое ХОРОШАЯ ПЕЧКА в гараж. Потом пошел в магазин, изучил ассортимент и цены на него, немного расстроился. СтоЯт обычные буржуйки по цене новой бензопилы штиль. Ну а что, почему не сделать печку самому? Из какого-нибудь вторсырья?

Тогда на ютубе мне понравилось два варианта, на первом делалась печка из двух газовых баллонов, на втором из профтруб. От второго варианта я решил отказаться, так как там очень много сварки, что меня пугало. А вот первый, довольно простой. Два газовых баллона, соединяются круглой трубой, нарезаются в них дверки, приваривается зольник, ножки и трубопровод.

Но получается, что уже встает вопрос об умении резать, варить, сверлить металл. А почему бы не научиться и этому? Были какие-то свободные деньги, потратил их полностью на инструмент: сварочный аппарат (ММА+МИГ/МАГ+ТИГ), УШМ макита 125 с регулировкой оборотов, дрель, перфоратор и почти в такую же сумму встали расходники: электроды, маска сварочная, маски защитные, перчатки сварочные, зачистные и отрезные диски, сверла, порошковая проволока, струбцины, угольники и тд.

И так, первым делом я пошел рисовать печку в 3D, для дальнейшей подготовки чертежей.

Коротко по схеме: два баллона в горизонтальном положении друг над другом. Первый соединен со вторым обрезком круглой трубы. Нижний баллон предназначен для закидывания в него дров, верхний играет своего рода теплоудержатель. Имеется шиберная заслонка в нижнем баллоне и на выходе из второго. И чтобы конструкция стояла – предусмотрел стойки из профтрубы 25х25х1,5, к которым будут прикручены листы 2 мм, для сдерживания между ними тепла, чтобы в перспективе поставить вентилятор напротив, для выдува теплого воздуха.

С материалами для печки срослось все очень удачно. Заехал на металлосвалку, а там аккурат валяются 3 газовых баллона по 500 рублей за штуку. Забрал 2. Вот они:

Там же увидел кучу арматуры, ее взял для сварки решетки внутри печки. А для трубопровода взял вот такие ржавые водопроводные трубы. Толщина стенки 5 мм, диаметр 135 мм.

За все про все суммарно отдал где-то 2000 рублей. Плюсом докупил профильные трубы и лист 2 мм, чтобы из него сделать бак под золу, шиберные заслонки и отражающие экраны (эти материалы покупал уже новыми на металлобазе, стоимость была порядка 1500 рублей).

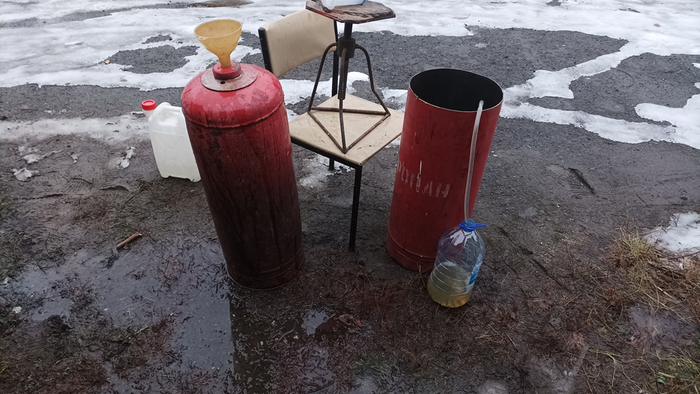

Понеслась работа! Баллоны пропановые, хоть и мертвые, но резать сразу побоялся, поэтому сначала открутили краны. Откручивали вдвоем, пришлось наращивать ключ, зажимать баллон в тисках, а мне еще сверху на него садиться, для дополнительной фиксации, пока товарищ своим весом качался на этом ключе. С горем пополам открутили, вылили остатки сероводорода и оставили на неделю проветриваться. Затем я перевез баллоны в гараж и начал заливать в них воду, для полного выдавливания газа из объема.

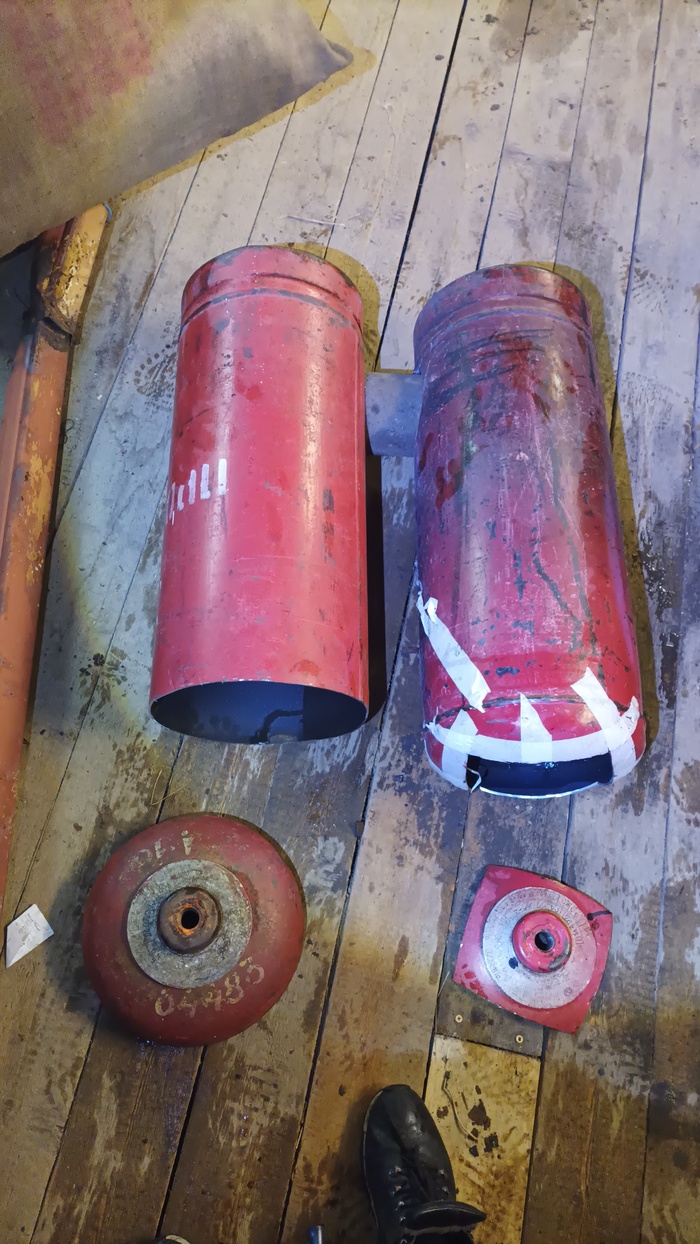

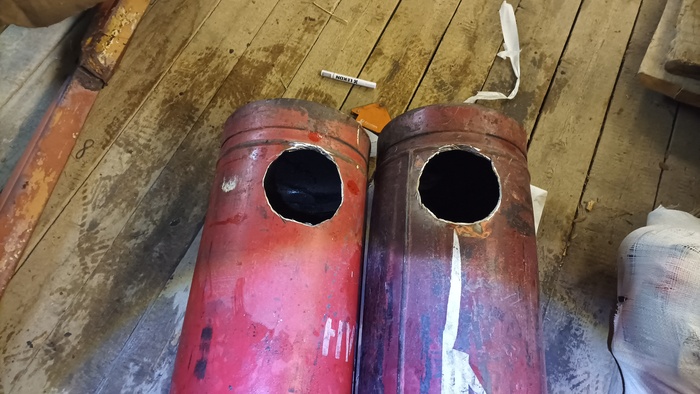

По окончанию процесса, с одного срезал крышку, с другого вырезал прямоугольную дверцу и УШМкой вырезал отверстия под трубу, для их соединения.

В этот момент я осознаю, что теперь нужно это дело сваривать, а значит предстоит первый запуск сварочного аппарата! Хоть у меня сварочник и умеет варить в полуавтоматическом режиме, но я хотел сначала освоить электрод! На тот момент я уже успел позажигать дугу на огрызках пластин и труб. И пришел к выводу, что без должного опыта, шов получается зашлакованным и в порах. А тут как никак печка! Наделаешь пор в швах, потом угаришь. Поэтому, для сварки труб позвал отца (он умеет варить электродом).

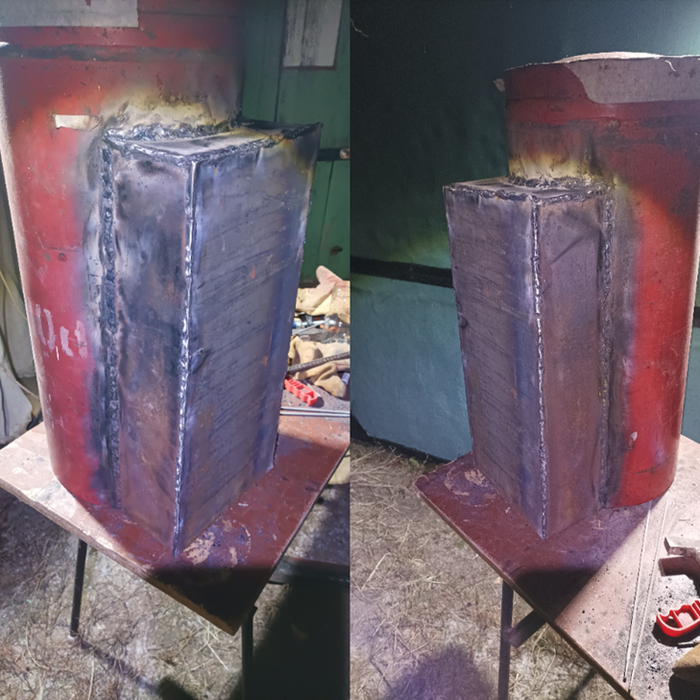

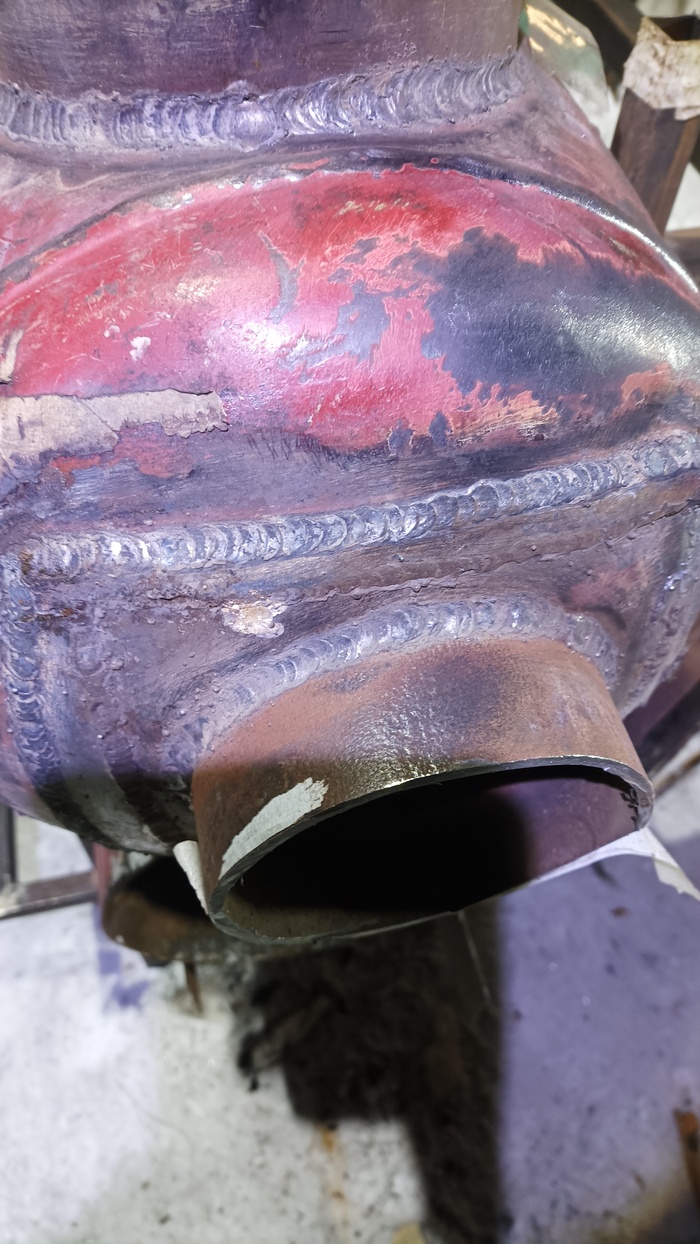

Батя пришел и давай приваривать ту самую трубу со свалки. Ширк-ширк, а труба-то оказалась фольгой!

Прогорала на маленьких токах от непродолжительного воздействия сварочной дуги. Оказалось, ржа ее проела довольно сильно и металла там кот наплакал (хотя визуально, казалось, труба толстая). Решено было искать другую трубу, но и эти не выбрасывать, а использовать в конце трубопровода, где жар уже не такой сильный. Позже были найдены хорошие трубы у знакомого 1 метр 160 мм и 1 метр 135 мм, толщина стенки 5-6. Привез их в гараж, хотел опять звать отца, но тот был на работе. Поэтому, я принялся варить менее ответственные детали (электродом): шиберные заслонки и бак под зольник (толщина металла 2 мм, электрод ОК46 есаб 3 мм). Для бака под вырезал прямоугольный паз в нижнем баллоне. Вот что получилось:

Конечно, выглядит так себе. Причем, за кадром я только успевал зачищать швы, находить поры, заваривать их, потом опять резать – вырезать шлак и опять проваривать.

Напоминаю, на тот момент уже было очень холодно и уже рано темнело. В такой мороз меня хватало на часов 3-5 вечерней работы.

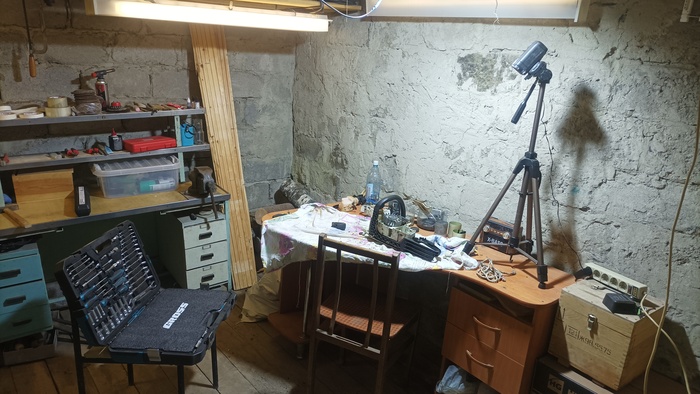

Ввиду нулевого опыта, на рабочем месте был полный бардак и хаос, из-за этого на основную работу приходилось дай Бог 1 час, остальное время уходило на какую-то вакханалию. Да и на элементарные операции – отрезать что-то по размеченному уходило по многу времени, сначала неправильно выбирал базы на заготовках для разметки, нужен прямоугольный лист, а получался параллелограмм, разбираюсь в причине ошибки, делаю вывод – переделываю. Потом неправильно отрезал по размеченному, нужно 40 мм, получается то 37, то 43. Берешь маркер, на морозе он, то не работает, то забивается от воды от снега и ржавчины, берешь чертилку, царапку от нее в зимний вечер уже хрен увидишь, нужно брать конструкцию и подносить к освещению. Пилишь УШМ постоянно под углом, получаешь кривые торцы. А пилить заготовки желательно предварительно в чем-то зажав. Зажимаю левой рукой, правой пилю, здесь впервые знакомлюсь с тем, что такое внезапно дерганная болгарка от неправильного направления пиления или как заготовку резко вырывает из-под твоей руки и она бьет тебя по ногам (в лучшем случае). Первые искры в глаза от болгарки (даже в защитных очках), первое знакомство с тем, что просто на кривой поверхности детали ровно между собой не сварить, нужна плоскость и вообще, первое осознание того, что сварка занимает процента 2 от всего времени. Все остальное – подготовка. Ну и ключевое – грамотное освещение! Всегда надо видеть хорошо, что и куда пилишь/варишь/сверлишь. Я таким образом дошел до прикручивания фонарика к сварочной маске.

Когда было очень холодно, я разводил костры прямо у гаража. Жег валежник, который собирал в небольшом лесу у ГСК или хлам, который находил в гараже (преимущественно это были листы ДВП, которыми были обиты стены и потолки гаража, все равно они давно уже потеряли свой вид, поэтому отрывал их и в топку). Погреюсь, чай попью и дальше за работу.

В общем, работа шла медленно, а тем временем уже середина декабря. У отца не выходило прийти помочь сварить трубопровод. Поэтому, было принято решение распаковать порошковую проволоку, зарядить и пробовать сварить самому. Поварив на заготовках, приятно удивился, что не нужно отбивать шлак, максимум зачистить кордщеткой. И визуально пор нет. Вот так, желая закончить уже работу, электрод отошел на задний план и в ход пошел полуавтомат. Первым делом к первому баллону приварил соединительную трубу, дверцу на петлях и кожух шиберной заслонки

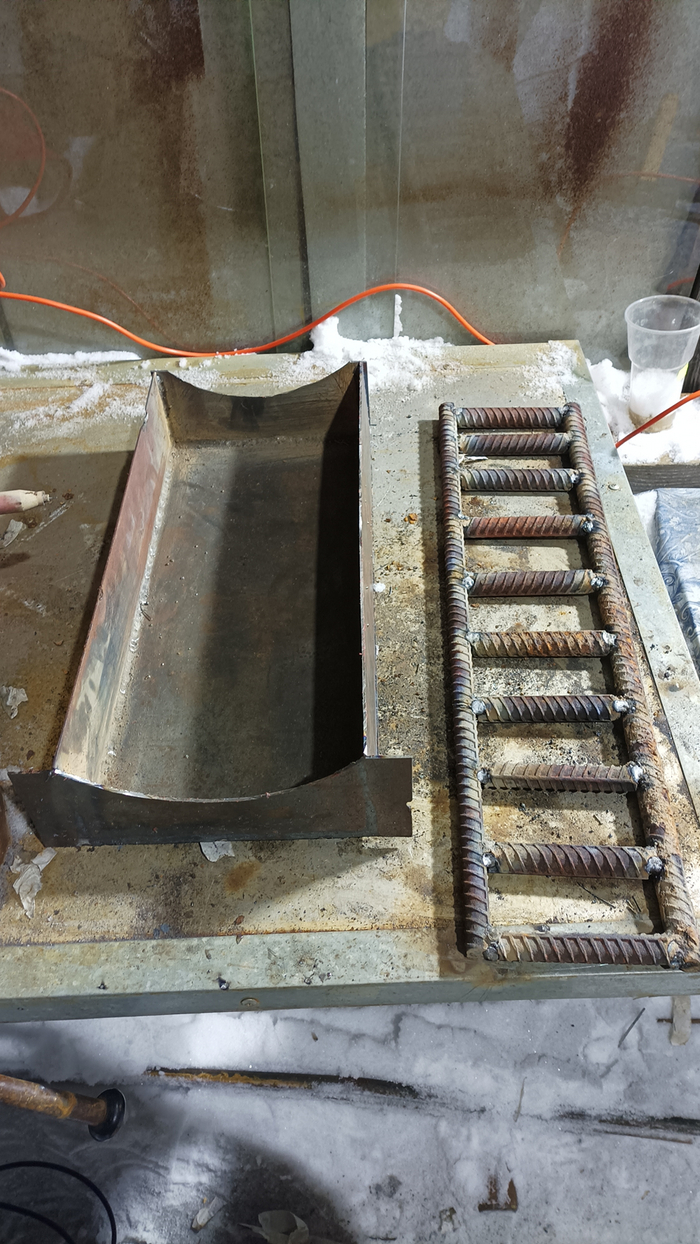

Параллельно сварил решетку из арматуры и зольник.

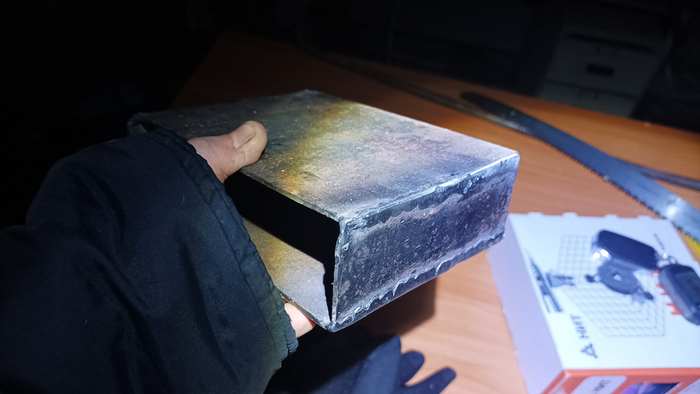

Профессионалы обратили внимание, что зольник я варил тупо нарезав листы и сварив их между собой. Сейчас я бы взял целый лист, сделал бы надпилы и загибал. Кстати, гнуть тоже пытался, но не надпиливая, а так, в тисках. Естественно, ничего не получалось, но и ума-то не было догадаться до упрощенной технологии.

На очереди стали стойки, на которых должны были крепиться баллоны.

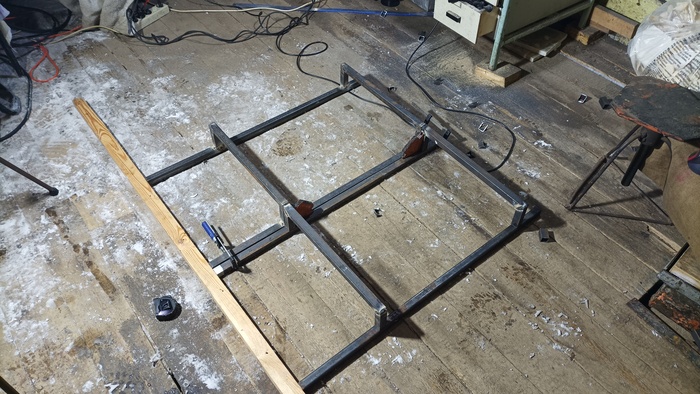

Нарезал трубы, собрал каркасы, поставил прихватки. И от незнания пошел обваривать в круг все стыки. Вот здесь я познакомился с деформацией металла от сварки. Стойки выгнуло в дугу, что левую, что правую. Но не критично, да и я уже знатно устал от проекта, чтобы переделывать. Одни только руки болели из-за постоянного обморожения.

Приварил стойки к баллонам. Ко второму баллону приварил обрезок круглой трубы под выходной дымоход.

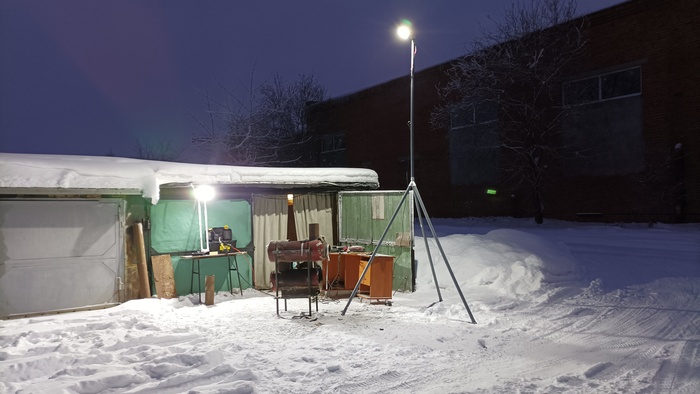

Когда вечера стали слишком темными, купил себе два прожектора по 100 ватт каждый. Один фиксировал у ворот гаража, для другого собрал «вышку» из ПП труб. Получилось довольно светло.

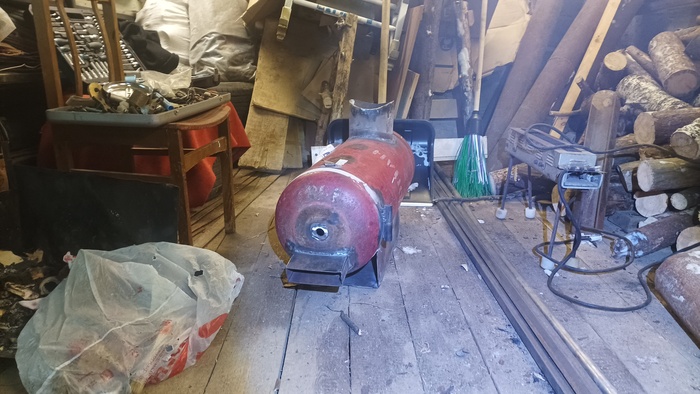

Поставил печку и решил прямо на улице устроить ей тест-драйв, да и согреться заодно. Растопить ее так мне и не удалось, печка была вся в снегу, валежник сырой, а я уже уставший. Тем не менее, удалось ее «раскоптить» и увидеть, как из дверцы второго баллона подваливает дымарь.

Я начал думать, а на кой черт я ее вообще делал, только лишь потому что в ютубе так все делают? Принимаю решение петли срезать, а дверцу заварить обратно. Сказано – сделано. Тут гляжу, имеется обрезок круглой трубы. Я возьми и ввари ее во второй баллон насквозь. Получается этакая тепловая пушка, в которую самое то направлять вентилятор.

Теперь для этого полуфабриката печки нужно сделать замок-открывашку для дверцы первого баллона, на втором сделать плиточку под чайник, врезать в шиберные заслонки стержни с, перекрывающей газы, пластиной и прикрутить с боков листы-отражатели. Сказано – сделано.

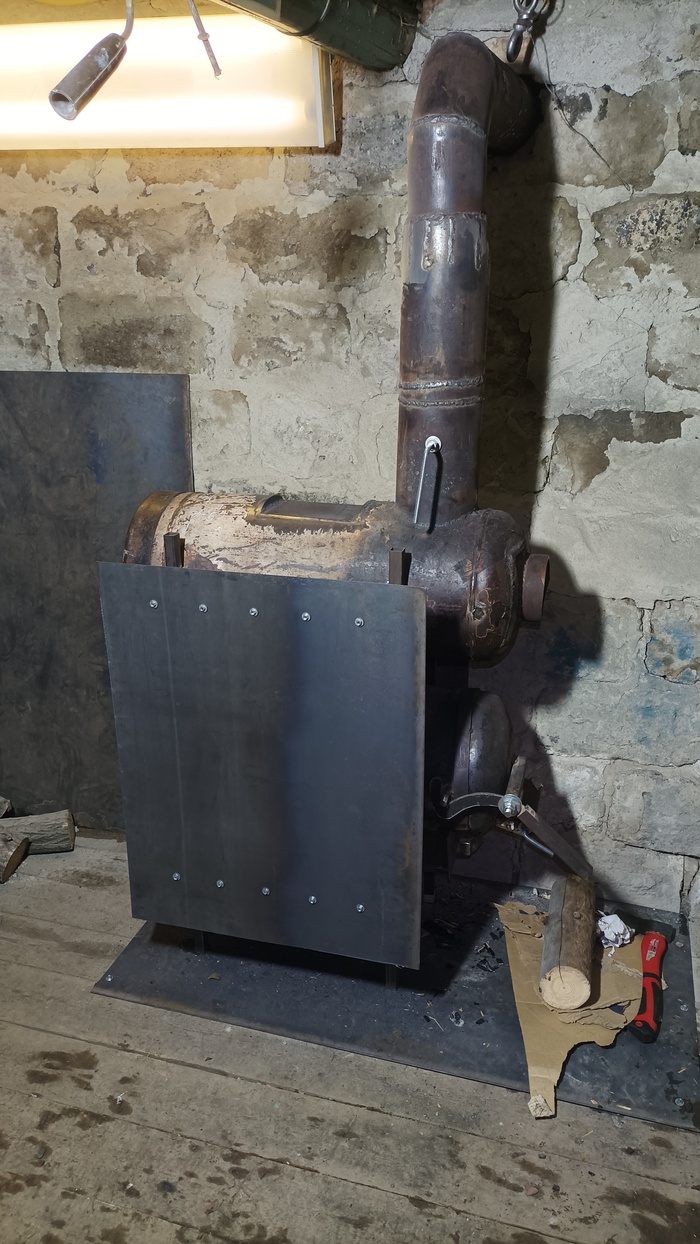

Печка готова, теперь думаю, куда ее установить. Сначала решил поставить ее в конец гаража, но люди подсказали, ставить ее надо в место, где идет мощный подсос холодного воздуха, т.е. у ворот. Совет услышан.

Теперь принялся варить выходной трубопровод. Так как гараж у меня крайний, а крыша деревянная, то принимаю решение вывести дымоход через стену. Варю Г-образную часть трубопровода.

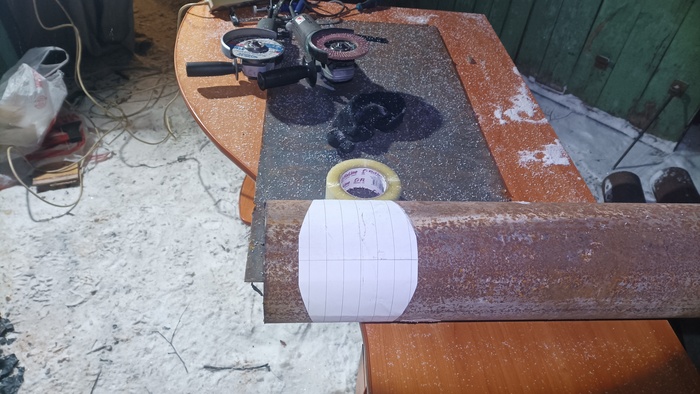

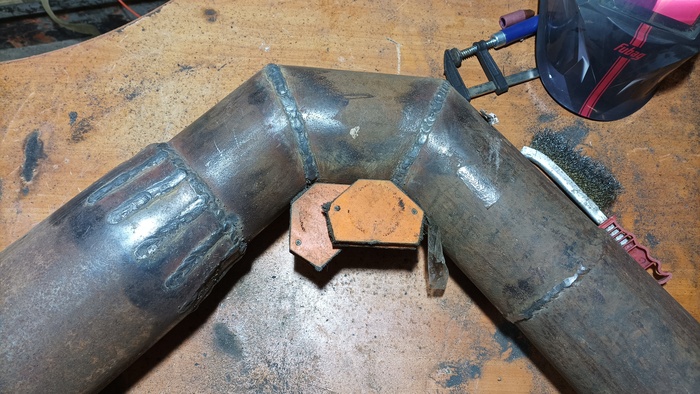

Так как хороших труб было мало, и они разного диаметра, то пришлось из большой трубы делать «цангу», вставлять в нее трубу меньшего диаметра, лепестки загибать молотком и заваривать. Плюс заморочился над коленом в 45 градусов, потому что теория гласила, что резкие переходы в 90 градусов ослабляют тягу, из-за стопорения газов о прямой угол. Поэтому нужен более сглаженный переход. Для резки круглых труб под нужными углами и разделкой использовал лайфхак: на компьютере рисовал развертку трубы нужной геометрии, печатал на листах А4, отрезал лишнюю бумагу по линии развертки и оборачивал в них трубы. Получал необходимую линию реза.

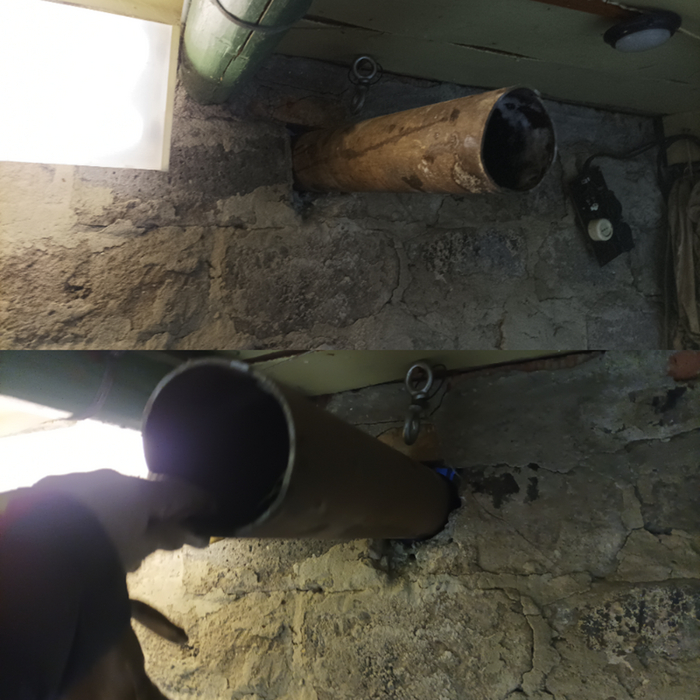

Выбрал место в стене, разметил в шлакоблочной стене место под выход Г-образа, взял перфоратор, длинный бур на 8, по разметке высверлил отверстие (перфоратор классика – дюбельник макита 2470фт, довольно хорошо грелся и согревал мои руки).

Засунул Г-образ в отверстие и завел под него печку. Между трубой печи и Г-образом оказался зазор в сантиметров 4-5. Благо были обрезки нужной трубы. Вставил его между и обварил.

На тот день я уже изрядно подустал, но виднелась финишная прямая. Оставалось приварить вертикально трубу с обратной стороны к выходной трубе Г-образа. Почему вертикально? Посчитал, что атмосферные осадки будут просто проходить сквозь трубу, не задерживаясь и не попадая внутрь печи. В общем начал выносить опять инструмент со сваркой на улицу, раскидал сугроб у гаража, затащил туда табуретки, столы, чтобы на них как-то зафиксировать трубу в вертикальном положении. Сделал боковое отверстие в привариваемой трубе и начал ее пристыковывать. Вошкался где-то я с целый час, вроде нацелишь, одной рукой держишь, левой ногой придерживаешь, маску сварочную накинешь и уже теряешь равновесие, и труба начинает падать.

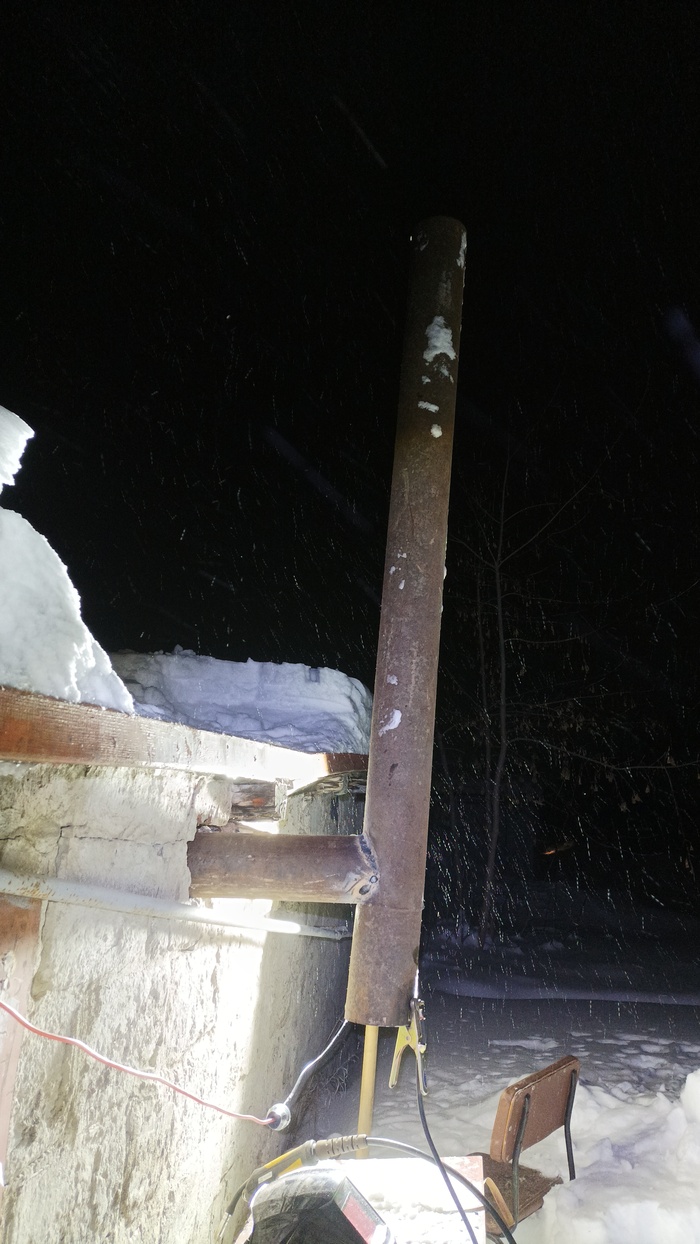

С горем пополам сделал 5 прихваток, отпустил – вроде держится! Все, вперед обваривать! Обварил. Готово!

Да, вы можете видеть, как она приварена не ровно, под углом. Увы, издержки работы в одного, стоя по самые причиндалы в сугробе.

Еще стоит отметить, что при сварке трубопровода я не делал фасок на свариваемых кромках (хотя знал, что надо, для хорошего заполнения стыка). Но что-то усталость и лень брали надо мной верх, поэтому я просто наваливал побольше току для лучшего проплавления и заливал кучу металла проволокой, чтобы набрать толщины.

Ну что, к концу этой операции был уже поздний вечер, руки и ноги как обычно были замерзшими, но проект завершен и нужно его срочно проверить! Валежник был в наличии, но сырой. Плевать! Закидываю полную топку. Затапливаю! Не получается. Начинаю шукать по гаражу в поисках чего-нибудь горючего и сухого, черенки от лопат, какие-то досочки, какие-то куски ДВП, все ломалось и бросалось в печь. Затопил, ура. И тут же, восторженность сменяется ОГРОМНЫМ разочарованием.

Печка начинает НЕИСТОВО дымить прямо в гараже. Была такая дымовая завеса, что пришлось оттуда убегать и наблюдать с улицы, как терпит крах мой проект. Тогда я подумал, что травит через мои сварные швы. На секунду пронеслась мысль уже выставлять сварочник на авито и идти учиться выращивать цветочки. Но, все оказалось куда прозаичней. Прошло минут 40 и дым рассеялся. Оказалось, что это выгорала краска с баллонов. Паника была поднята зря.

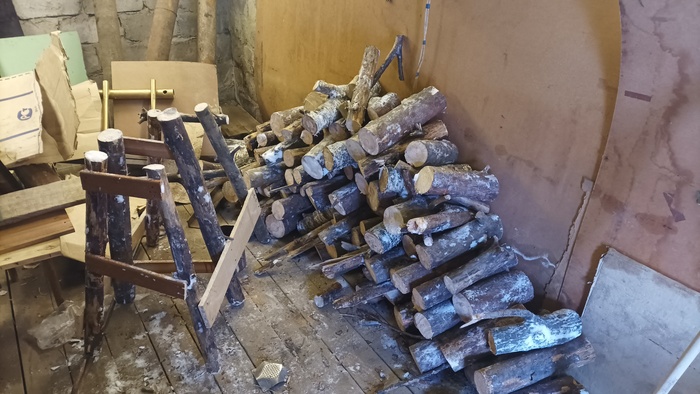

По итогу могу сказать, что за оставшуюся зиму 2024 и добрую половину весны 2024 печка работала стабильно, обогрев прекрасный, тяга сумасшедшая.

Однозначно, печка раскрывает весь свой потенциал в совокупности с вентилятором (на улице примерно минус 20)

Иногда бывало подтравливало в начале розжига, решалось полностью открытыми шиберами, после хорошего запала уже можно было их регулировать. И могу сказать однозначно, нижний шибер бесполезен, хоть он открыт, хоть закрыт, на горение в печи это не влияет, скорее всего из-за бака под золу, тамошних зазоров видимо достаточно для мощного подсоса (можете взглянуть на схему печки, я там обозначил откуда идет подсос). Но хорошая тяга не равно экономному расходу топлива. Однако, пока здоровье мое позволяет, я выделяю день, когда часа 3-4 вручную пилю валежник в лесу и отношу его в гараж. Хватает на довольно длительное время, поэтому топливо мне обходится бесплатно, еще и кардио нагрузка вдовесок

Теперь можно спокойно и в тепле обслуживать бензопилу!

Забрал вечером 15 сентября с ПВЗ, чтобы утром поехать с ним в гараж и провести ТО для своей бензопилы. Вышел рано утром с большим кол-вом сумок, в том числе и инструментом. Подошел к багажнику тачки, закинул все свое барахло, в руках был еще ноутбук, его нужно было передать человеку, поэтому его я убрал в салон на переднее сиденье. И поехал...

Заехал к человеку - передал его ноут, съездил в магазин, что-то еще сделал. Пока суть да дела, прошло, как сейчас помню 3 часа. И приехал в гараж. Открываю багажник, а там, все барахло, что утром я выносил, но НЕТ ИНСТРУМЕНТА. Здесь как гром среди ясного неба, вспоминаю, что барахло погрузил в багажник, а инструмент, так как тяжелый, поставил на газончик и пошел относить в салон ноутбук. В момент, когда дверь салона была захлопнута, мозг посчитал, что все укомплектовано и можно ехать. Но чемоданчик-то остался стоять за машиной!)

В этот момент закрываю гараж и мчусь обратно домой. И да, по приезду газончик уже был пуст. Осознаю все в секунду, звоню в полицию, сообщаю о пропаже (возможной краже), говорят, ожидайте, сейчас приедут. Пока едут, смотрю на свой прекрасный дом, который в круг увешан СЕМЬЮ видеокамерами и некоторые четко смотрели на мою машину. Понимаю, какая жесткая у нас домоуправительница (которая на меня постоянно ворчит), нахожу сразу ее контакт и связываюсь. Узнаю, что камеры не работают примерно месяц уже, типа жесткий диск полетел и сделать не могут... Прекрасно. Жду полицию. Приезжает девушка, на первый взгляд стажерка. Я ей все объяснил, она законспектировала и в конце утешающе сказала "У меня вот тоже мужа тут развели на колеса, на 50 тысяч... Вы же понимаете, что навряд ли найдете потерю, да и камеры у вас не работают, но ваше заявление обязательно отработаем". Спасибо за утешение, полицейский, до свидания.

В общем, на следующий день я решил сам устроить расследование. Первое, что я сделал, я на своем велосипеде объехал весь район в поисках камер, которые так или иначе могут отследить маршрут того, кто взял инструмент. Привожу карту, которую я составил на момент поисков и указанием строений, на которых висели камеры (камеры - оранжевые треугольники). И на ней обозначен непосредственно мой дом и стоянка, где произошла пропажа. И также держим в голове, что выехал я где-то в 8 утра и в 11 с лишком примчался обратно. Кража произошла где-то в этом промежутке, то есть за 3 часа.

Параллельно я закинул инфу о пропаже в местную подслушку

Еще я сделал похожую распечатку на листах А4 и обклеил подъезд своего дома. Самое интересное, все распечатки срывали в течение 3 часов. Клеил повторно - опять срывали. В голову сразу закрались мысли, либо похититель живет в моем же доме, либо это злые бабки какие-то, ну да ладно.

В этот же день поехал в магазин (смотрим карту) и попросил за указанную дату и время видосики с камер. Администраторы любезно вызвались мне помочь и без проблем все предоставили. Скинул на флешку и пошел домой смотреть. Думал, если человек пошел через мост от моего дома, то должен был засветиться.

Видео мне предоставили с 2-ух видеокамер, просмотрев внимательно нужные отрезки (по 3 часа каждый) никого с чемоданом не увидел. Делаю вывод, что вор точно не проходил мимо них со стоянки, либо проходил, но взял инструмент на стоянке и пошел дальше. Хорошо, один путь мысленно отрезан.

В этот же день иду в ФОТОСТУДИЮ, в моем же доме (смотрим карту и треугольник от камеры), одна камера, закрепленная на моем доме, принадлежала им. Стоянку не охватывала, но обзор с нее был самым отличным и подъезд мой видно, если похититель из моего дома, его можно было бы увидеть. Захожу, рассказываю ситуацию. Пожилой мужчина, являющийся тамошним администратором сказал, что камеры работают, но он не знает как получить доступ к видео через их сервер, знает сын, но он будет только через 2 дня.

Но тут же мужчина предлагает посмотреть видео прямо с его смартфона, так как у них там есть удаленный доступ к ним и можно посмотреть запись за любой день. Я охотно соглашаюсь и тут ему звонок, нужно срочно куда-то приехать. Я вызываюсь помочь, свозить его куда ему надо и привезти обратно. Сказано - сделано. По приезду обратно я с чистой совестью беру его телефон и уже не чувствую себя столь навязчивым в своей просьбе. Мне дали стульчик в фотостудии и я давай искать нужную дату. Как вы могли увидеть на скрине выше, это было 16 сентября, примерно в 8 утра. Открываю 16 сентября и видео лагает. В 6 утра - не лагает. В 7 утра - не лагает. НО СУКА, с 8 утра - начинает лагать и приложение для удаленного доступа тупо виснет. Просидел там часа 2, но так и не смог прогрузить этот промежуток. 15 сентября открывалось, 14 сентября нормально открывалось, но нужный отрывок 16 сентября не хотел грузиться! Ладно, поблагодарил за уделенное время и сказал, что дождусь его сына.

Поехал в библиотеку (смотрим карту). Там к моей просьбе отнеслись уже как-то посерьезней, попросили оставить запись в каком-то журнале, взяли данные паспорта, но тоже предоставили записи с камер. К сожалению, видео и фото с этих камер не сохранил, но там тоже пустота, никого с чемоданом за 3 часа не прошло. Параллельно поехал еще в DNS (смотрим карту), там хотели бы мне помочь, но на днях там около ДНСа кого-то отпиздили и обокрали, поэтому менты забрали жесткие диски и камеры не пишут уже с неделю, поэтому этот маршрут для меня остается в потемках.

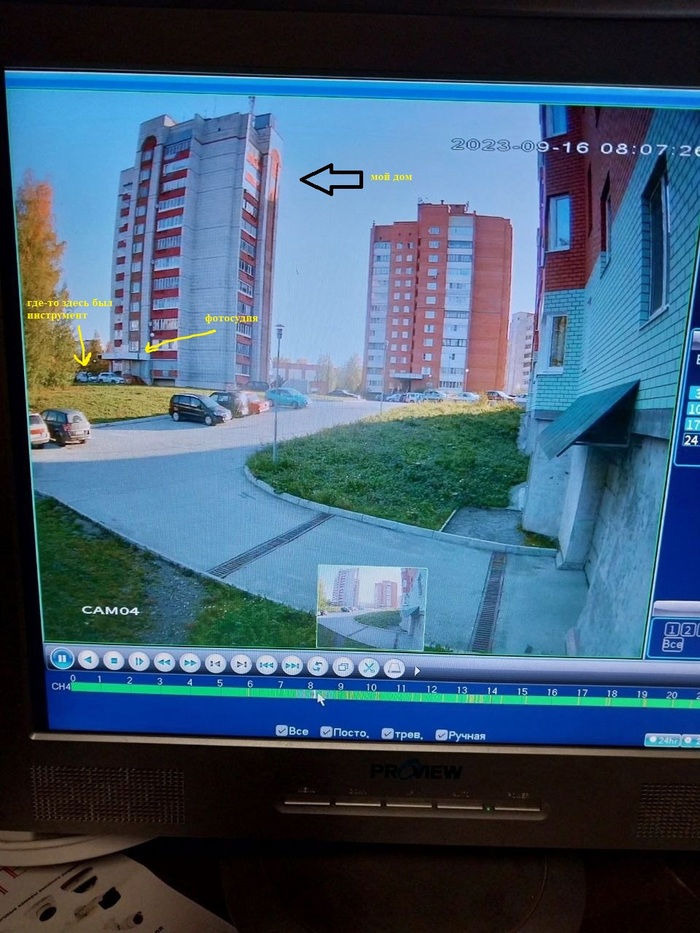

И тем временем привожу для вас обновленную карту уже исследованной местности (красным обозначил просмотренные зоны, в которых ничего не обнаружил подозрительного)

Что ж, не теряя времени еду в соседний ЖИЛОЙ ДОМ (смотрим карту). Там тоже была хорошая камера. Местный сторожил, за нее отвечающий, дал мне свой телеграмм и сказал, что сбросит мне видео, но позже и вообще, он не особо хотел идти на контакт, что тоже меня расстроило.

В общем, что-то все не складывалось к этому моменту (с момента пропажи прошло уже 5 дней, менты также не звонили), родные утешали, мол забей, сам дурак, че щас ерзать. Я сам уже начал по-тихой хоронить потерю и уже купил себе новый инструмент (другого производителя, в конце поста покажу какой).

Был четверг. В этот день должен был появиться сын администратора фотостудии на работе. Я шел, уставший от беготни и уже почти принявший свою судьбу с работы, и думая, зайти не зайти или все-таки уже домой и отдыхать? Нет, зайти!

Захожу, описываю ситуацию уже сыну админа. Он любезно соглашается помочь и показывает на коробку черную (сервак) "На, действуй". Я подхожу и спрашиваю "А как управлять? Ни клавы, ни мыши, ни монитора", он в ответ "Так и я не знаю, он стоит и стоит, нам не мешает, видео с телефонов смотрим". Нахожу в той коробке USB разъемы и прошу подождать. Сам бегу к себе домой, беру мышку, свой монитор и бегу обратно. Подключаем. Появляется меню. Вместе начинаем разбираться че к чему. Куда-то пытаемся зайти и ОП-ПА, пароль. Какой пароль? Сын отвечает "Не знаю :)". Я спрашиваю, может, человек, который устанавливал знает? Ну, наверно знает, надо его контакты искать. Еле как нашли номер сисадмина. Позвонили ему. Он сказал сначала пароль №1, не подошел, потом №2 - не подошел. №3 - оппа! Подошел. Благодарим. Попадаем в папку с записями. Я ищу нужную дату... Запускаю видео... И ОПЯТЬ. ОПЯТЬ Видео с 8:00 до где-то 16:00 не хочет воспроизводиться, ломается, приложение закрывается. Я уже смотрю ехидно на мужиков, они улавливают настроение моего взгляда и также с улыбкой отвечают "Это не мы, если че!" и смеются. Я тоже смеюсь, потому что учитывая, как мы потратили часов 5 на возню с получением доступа к видосам, они навряд ли сами смогли бы загубить эту запись. Но ведь остальные дни работают без запинки!

В общем, закачиваю этот ролик на флешку, благодарю мужиков и уношу все домой, с надеждой как-то восстановить.

Запускаю этот видеоролик на компе, начинаю мотать и плеер ломается. Так я просидел часа два-три, в попытках что-то там восстановить, но видео упорно ломалось.

В этот момент говорю себе стоп. Хватит поисков, не идет и все. Иду спать.

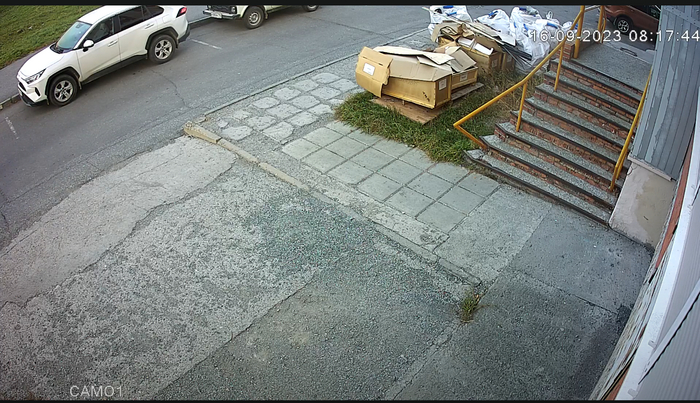

Пятница. С утра мужик с ЖИЛОГО ДОМА скидывает мне скрин с камеры и пишет "Не, парень, твой подъезд плохо видно, я там никого не увидел"

Его утреннее сообщение я увидел после работы. Это опять зажгло факел внутри меня, ведь видно как раз таки ОЧЕНЬ ХОРОШО. Начинаю звонить, писать ему, трубу он не берет.

Я опять на иголках, опять появился шанс распутать дело, может, если вор взял инструмент и пошел в сторону камеры или параллельно ей, его можно разглядеть, хотя бы одежду!

В общем, часа 2-3 он меня игнорировал, а внутри меня все бурлило... От ожидания я опять запустил тот видеоролик с фотостудии и решил его не мотать, а просто смотреть с самого начала. Да, с самого начала видео работало, достаточно было отмотать секунд 10 и оно ломалось... но сейчас я не мотал, а просто смотрел. И здесь происходит интересный момент... Если видео не мотать, оно оказывается воспроизводит! Но по мере продвижения видео, с ним происходит какая-то жопа, оно начинает заливаться красками.

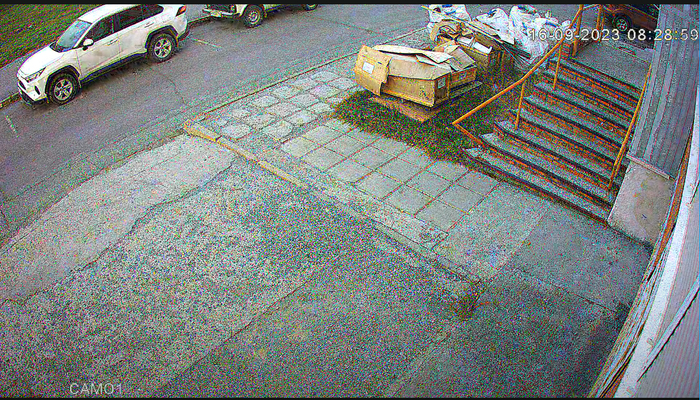

Вот, начало видео

По мере просмотра, видео корежит, но я ловлю момент, когда я выхожу из подъезда

Вот я уезжаю по своим "суперважным" делам и видео в этот момент возвращает свои краски

Но, дальше видео начинает корежится опять и уже без возвращения красок.

Помимо этого, начинает сбоить и само время, оно спотыкается на последней минуте и не считает больше.

И ЗДЕСЬ МЫ ПОДОШЛИ К РАЗВЯЗКЕ. НА СЛЕДУЮЩИХ СЕКУНДАХ Я ФИКСИРУЮ ВОТ ЭТО

Двое людей, несут на нечто очень похожее на мой инструмент. Буквально через ОДНУ минут, как выехал из двора (это видео я прикреплю целиком, ссылкой на ютуб, можете посмотреть и проверить сами).

Здесь я думаю, а вдруг это не мой инструмент? Видео слишком изговнилось к этому моменту. Как проверить? ТОЧНО! У меня же есть записи предыдущих камер, с магазина, может, они там без чемодана светанулись? БИНГО

Бегу в подслушку и публикую такой пост

Здесь я немного сблефовал, более четких записей у меня не было, но я решил их достать. Я пытался прикинуть их маршрут, откуда пришли. В этот момент я поехал в аптеку (смотрим первый скрин с картой), там в тамбуре была камера. С горем пополам, но записью со мной поделились, вот она

Пока я доставал эту запись, люди связывались со мной помочь, но им нужны более четкие снимки. И я их уже получил. Встретился с одним сознательным гражданином, который полностью опознал их по этой видеозаписи. Сказал, кто такие и где живут.

В этот момент, я думаю, что делать дальше. Дело распутано. Ну, не ехать же убивать его или силой забирать. Звоню опять в полицию. Рассказываю им, что сделал их работу, вычислил всех. И вот тут уже они включаются. Участковая приглашает меня и берет с меня объяснение. Все записи просит записать на диск (прикиньте да, я целую неделю их выуживал, а они дают мне ДИСКИ (КАКОЙ ТАМ ВЕК НА ДВОРЕ?) И просят их туда записать). ЕМАЕ, у меня уже сто лет в компе даже дисковода нет и я даже не помню, через что записывать на диск файлы. Что там, NERO или АЛКОГОЛЬ 120? Не помню. Да и как это? Но что делать, хочу вернуть инструмент, поэтому соглашаюсь, беру диски и еду домой, благо дома где-то валялся дисковод от ноутбука с адаптером к компу. Диски оказались еще и одноразовыми, по не знанию я 2 испортил, оставался один, а на него все не влезало.

И в этот момент мне звонит.. Кто? Да тот паренек в красной куртке, начинает нелепо объясняться в ситуации. Короче, говорит, ПРИЕЗЖАЙ, ЗАБИРАЙ, ЧУЖОГО НЕ НАДО.

Здесь я как в игре, стою на вилке, по какому пути идти дальше ПРОДОЛЖИТЬ ДОЖИМАТЬ ПО МЕНТОВСКОЙ или ЕХАТЬ ЗАБИРАТЬ ИНСТРУМЕНТ ЛИЧНО? Изрядно от всего устав, я поехал ЗАБИРАТЬ ЛИЧНО. Да и ментовские диски испорчены :D. Забрал. Злости на него уже не было. Он что-то нелепо плел, что я растяпа, а он герой, взял на сохранение, да еще я ему за такси должен, так как он его устал нести и вызвал машину. На мои вопросы, "А если там бомба?" или "Где вы были целую неделю, когда я все афишировал в подслушках?" нес какую-то чушь.

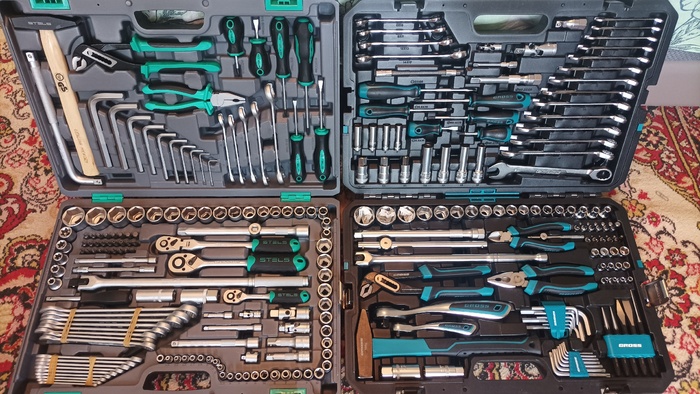

Что ж, инструмент возвращен, а на фото вы видите второй набор инструментов, который я купил после пропажи, от производителя GROSS. Решил его оставить и не продавать. Один будет жить дома, другой в гараже.

На этом, думаю, историю заканчивать, хотя на тот момент она еще не была закончена с полицией. Те сказали, что я сделал все неправильно и они уже хотели крови этого мужичка. Если кому-то будет интересно, что было там дальше, могу рассказать в коммах, но уже там не так интересно, как я распутывал это дело.

А вот то самое видео, с фотостудии. Может, кто-нибудь объяснить, что с ним нахер происходит?)

В целом, они вполне устраивали, за исключением того, что зимой перед ними поднимало грунт на 2-3 сантиметра и ворота не открывались. Левую воротину клинило намертво, правая шкрябала по земле, но открывалась.

Можно, наверное, было решить вопрос по-быстрому: уменьшить высоту воротины, выдолбить грунт… Но, так как за зиму 2023-2024 я вроде уже чему-то научился (немного поварил, немного порезал, немного посверлил), возник интерес сделать ворота самому с нуля, с возможностью их утеплить и получить какой-то опыт в этом. Причем, коли я начинаю использовать гараж как мастерскую, то однозначно планировалась калитка в одной из воротин. Прежде чем приступить к такому проекту, я пошел за теорией на ютуб. Остановился на определенном ролике, где была рассказана технология изготовления, которую уже сейчас я готов покритиковать, но об этом позже.

Первым этапом я изучил раму старых ворот: воротины крепились к уголкам, один из которых крепился к шлакоблочной стене, второй был приварен к пластине, что была между соседским и моим гаражом. Уголки сверху соединялись швеллером. Снизу уголки соединялись утопленным в землю швеллером (фото 2). По итогу я решил демонтировать все, кроме нижнего швеллера, к нему я планировал приварить свою новую раму (чтобы набрать высоту порога).

Снял необходимые размеры. По ширине выбрал наименьший размер и вычел из него еще 2 сантиметра. По высоте ориентировался по трубе, в которой тянутся провода.

После съема всех размеров, начал проектирование ворот (фото 3). Решено было использовать толщину металла 2 мм, как для листов, так и для профилей. Для боков рамы использовал уголок 75х75х5, нижняя перемычка из сваренных между собой труб 60х40х2 и 50х25х2 (то есть новая высота порога составила 40+25=65 миллиметров, над уровнем уже вкопанного швеллера). Верхняя перемычка – труба 60х40х3. Профильную трубу для воротин хотел использовать 40х40х2, но в городе ее не оказалось! Решил рискнуть и взять трубу 50х25х2, как раз широкой полкой под утеплитель 50 мм.

Железо привезли и пошла работа. Началось все с того, что мне пришлось наращивать трубы 60х40х3 и 60х40х2, так как заготовки были по 3 метра, а нужно немного длиннее. Делюсь, как наращивал я: сначала стыкуемые трубы я расположил на ровной поверхности (на такой же трубе), притянул струбцинами. Для выравнивания боковин, взял обрезки каких-то труб и стянул их также струбцинами (фото 4).

Поставил прихватки на углах. Дал остыть. Потом, сделал все то же самое на обратной стороне. Затем, проварил середину стыка, но не на всю длину (фото 5).

Обратную сторону проварил уже полностью (фото 6). Потом перевернул и закончил короткий шов.

Аналогично поступил и с боковыми стыками.

После швы зачистил, покрутил, повертел… неидеально, легкий изгиб имеется, но, думаю, для гаражных ворот сойдет 😊.

Теперь начинается рутинная работа: нарезка профилей для воротин. Подготовил для себя такую шпаргалку (фото 9): внизу нарисовал линию, изображающую суммарную длину всех заготовок, границами обозначил отдельные заготовки, над ними рисовал длины уже готовых деталей, которые нужно нарезать. Где нужна разделка под 45 градусов указывал в самом размере.

После нескольких часов «болгариния», детали были готовы. И я начал с простого – с калитки. Вот тут кстати вскрывается основная проблема в изготовлении таких больших каркасов – это отсутствие ровных поверхностей (делал все на улице, перед гаражом).

На первых этапах меня, конечно, сильно выручила угловая струбцина для сварки под 90 градусов, которую я делал сам и снял даже видеоролик ее изготовления (если будет интересно, поделюсь ссылкой). Помимо четких 90 градусов, струбцина выводит свариваемые поверхности в одну плоскость (на сколько это конечно можно добиться в условиях «наколенного» производства).

Вот, например, калитку я делал следующим образом: детали стягивал угловой струбциной, а для установки в одну плоскость, стягивал дополнительно оранжевыми струбцинами (фото 10). Струбцина угловая позволяет проваривать сразу 3 стыка, кроме внутреннего (вообще я боюсь внутренних стыков, на крайняк ставлю там 1-2 точки или не трогаю вовсе).

Таким образом собрал всю калитку, уделяя внимания каждому углу в отдельности.

Проверяю точность угла:

И еще проверяю на плоскостность правилом:

Зачищаю швы и каркас калитки готов.

Отрепетировав схему со струбцинами, взялся за проем ворот:

Следующие на очереди стали воротины. Первую воротину сварил по отрепетированной технологии.

А вот со второй я совершил первую ошибку. Может, из-за усталости, может, уже из-за лени, но их я решил сварить методом шаблона по первой воротине. А именно, струбцинами и обрезками выровнял торцы и пошел проваривать

По итогу, когда воротина была сварена, уехали некоторые размеры (порядка 5 мм), съехали диагонали (разница 3-4 мм), был потерян угол 90 градусов, что не сказать о воротинах, которые варились с угловой струбциной. Второй ошибкой явилось то, что я решил все так и оставить, и продолжить работу.

Каркасы готовы. На следующий день задача стояла уже сложнее. По технологии ролика с ютуба, подразумевалось:

1. Расположить раму на ровной поверхности;

2. Накинуть на нее листы, выставить нахлест листа на раму и прихватить сваркой прямо к рамке + прихватить петли к проему и листам;

3. Перевернуть проем с листами и петлями также на ровную поверхность и, вкладывая воротины, прихватить их к листам;

4. Перевернуть эту конструкцию еще раз, проварить петли и уже срезать прихватки листов к проему;

5. Повторить такую же операцию с калиткой и ворота готовы.

Вот теперь третья ошибка, я расположил раму на земле, не обеспечив под ней ровную поверхность и начал набрасывать на нее сверху листы.

Почему я считаю это за ошибку? Потому что, лежа на неровной поверхности, рама так или иначе деформируется, из-за чего уже страдает геометрия и начинает накапливаться ошибка.

На тот момент я так не рассуждал, поэтому продолжил. Накидывать листы сразу на проем не стал, их начинает сильно выгибать над пропастью. Поэтому, я прикрутил к проему струбцинами воротины, выведя их заподлицо с лицевым торцом проема, исключив прогиб листа.

К слову, из-за нестандартных размеров воротин, листы пришлось резать и соединять между собой, а стык закрывать полосой 25х4 (фото 16).

По моему проекту, нахлест листа на раму составлял 5 мм (это чтобы в дальнейшем не наваривать нащельники) – это была четвертая ошибка, если варите все на коленке И ВПЕРВЫЕ, делайте нахлест листа минимум 15 мм! Еще лучше – больше). Почему? Узнаете дальше. 5 мм я взял именно из того видеоролика, не советую.

Кое-как выставив листы с заданным отступами от проема – прихватываю их к основному проему и прихватываю петли. Петли брал обычные (не каплевидные), пластины к ним нарезал из остатков уголка 75х75х5. При установке петель пользовался пластинками 2 мм, для выставления зазора, не забыв предварительно из смазать литолом.

Еще один нюанс, листы нужно было нарезать так, чтобы на левой воротине лист немного «оголял» часть каркаса воротины, а на другой – выступал, чтобы при захлопывании, лист одной воротины налегал на другую. Опять же, делалось это с целью исключить наваривание нащельников.

В тот день уже вечерело, а значит работу нужно было завершать. Помним, что под листами на струбцины взяты воротины и масса конструкции уже порядка 230 кг. Здесь зову на помощь отца. Мы ставим их вертикально, пока отец держал, я снимал воротины. Затем, загрузили ворота в гараж.

На следующий день, первым делом я вырезал из проема с листами окно под калитку и собрал вот такую платформу:

Собственно, мы подкрались к пятой ошибке. Платформа, в форме рельс оказалась маленькой для такой габаритной конструкции, и установка на нее опять же привело к прогибу листов и деформации проема. Но нужно понимать, что у меня в наличии кроме этих труб, более ничего не было, ни кирпичей, ни досок, ни каких-либо других длинных подкладок для увеличения размеров платформы.

За не имением лучшего, вкладываю воротины в проем и выставляю зазоры дощечками, толщиной в 5 мм. По бокам зазор выставлял 5 мм, снизу и сверху 10 мм.

Варю точками, с произвольным шагом (на глаз, фото 19). Также, на фото можете обратить внимание на то, что листы в месте будущей калитки, я дополнительно притянул к воротине струбцинами, так как лист там сильно провисал. Худо бедно полотна к воротинам приварены, с установленными зазорами. Звоню отцу, для очередного переворота воротин.

Первая эмоция после переворота – радость. Листы с установленным отступом, петли прихвачены и даже зазоры под калитку все в диапазоне 5-7 мм! Срезаю прихватки с листов, проверяю работу петель, все отлично. Обвариваю петли полностью.

На следующий день, по такой же технологии установил и калитку. Прихватил лист с одной стороны, с обратной стороны вставил каркас, выставил зазоры, прихватил к калитке, опять повернул и приварил петли.

Тут, как вы видите, я уже врезал замок. В его установке абсолютно ничего сложного, снимаете размеры самого замка, переносите на каркас, вырезаете болгаркой паз и также сверлите отверстия под винты.

И так, ворота сварены, зазоры все выставлены, визуально смотрится неплохо. Везем ворота в первый гараж.

На этом можно было бы и закончить, но нет, впереди нас ждет фатальная ошибка при монтаже.

На монтаж позвал помочь опять же своего папу. Начали с того, что демонтировали правый уголок и верхний швеллер, соединяющий уголки. Левый уголок было решено не трогать, а привариваться прямо к нему. Но так как размер изначально был завязан подлиннее, то пришлось отрезать немного шлакоблочной стены справа.

Так как лимит фоток здесь ограничен, то рассказываю на словах, что делали дальше: проем вставили, по уровню выставили боковые стороны и начали монтировать проем сразу намертво, я приварил низ к утопленному швеллеру, левую часть приварил к имеющемуся уголку и пластине, верх приварил к большому швеллеру, который держит потолок и правую часть приварил к скобам, которые торчали из шлакоблочной стены.

После мы накинули на петли воротины, приварили ставни к воротинам, вырезали ответный паз под сувальды замка закрыли иии…

Увидели? Поясняю. Левая воротина сильно упала вниз, оголив нахлест сверху, а правую задрало какого-то черта вверх и она оголила нахлест снизу. По зазорам изнутри гаража вы можете это увидеть. Хотя если вспомнить, я выставлял все зазоры, даже ставил прихватки и с прихватками варил петли. Но поставив ворота, все зазоры ушли на три буквы. Поэтому, я ранее советовал, делать нахлест листа на проем минимум миллиметров 15, можно и больше.

Это и была фатальная ошибка - монтировать проем сразу намертво.

Почему получилась такая беда? Как сказали знающие люди – это все из-за деформации проема при установке. Нужно было проем взять на прихватки, накинуть ворота и уже собранную конструкцию регулировать. А мы сразу приварили проем и потом только накинули ворота.

Тем не менее, ворота отлично открываются и закрываются, нигде ничего не заедает. Даже с учетом деформированной геометрии, в необходимых местах зазоры сохранились, правда не предусмотренные проектом. Калитка также отлично работает (она единственная, которая получилась без косяков) по всем ее четырем сторонам, лист выполняет роль нащельников и полностью закрывает проем.

Но, сейчас как на пороховой бочке дожидаюсь зимы и буду смотреть, как поведут себя ворота. Для них сейчас достаточно минимальной деформации, чтобы и правую и левую воротину заклинило к чертям. Надеюсь, через каких-то пару месяцев я здесь отпишусь, что ворота работают, как и летом…  И как бы я не старался убегать от нащельников, я их доварил, на левой воротине сверху, на правой снизу. А также добавил нащельник на месте стыка воротин, так как он тоже выглядел некрасиво. По финалу работа выглядит так.

Сейчас жду, когда придет краскопульт и буду красить. Потом планирую утеплять: монтажная пена + пеноплэкс 50 мм + зашивка ОСБ.

На этом все, жду от вас ваших комментариев, что следовало бы сделать иначе, лучше, критикуйте, предлагайте, особенно, как еще можно утеплить и пока не покрасил, что может добавить еще? И прежде чем жестко меня засирать, помните, еще в прошлом году я боялся просто смотреть на болгарку 😊. Спасибо за внимание!
