Вчера меня посетила идея поставить наружную антенну для блютуз приемника из-за того что приемник плохо ловил сигнал, открыл корпус и глянул на плату, а там оказалось что вообще антенна не припаяна увидите на фото.

Как вы могли заметить там пустая контактная площадка идет через конденсатор c2 на вывод микросхемы, на наушниках не опробовал так как они давно сломаны.

Зато опробовал на колонке, сразу скажу. Станции намного лучше стало ловить, так до этого в лучшем случай одну ловил. После установки их количество и качество стало выше.

Здравствуйте. Связался с нами пикабушник. Говорит, есть океан под пломбами, но звука нет. Не работает.
Отправил почтой. Получили

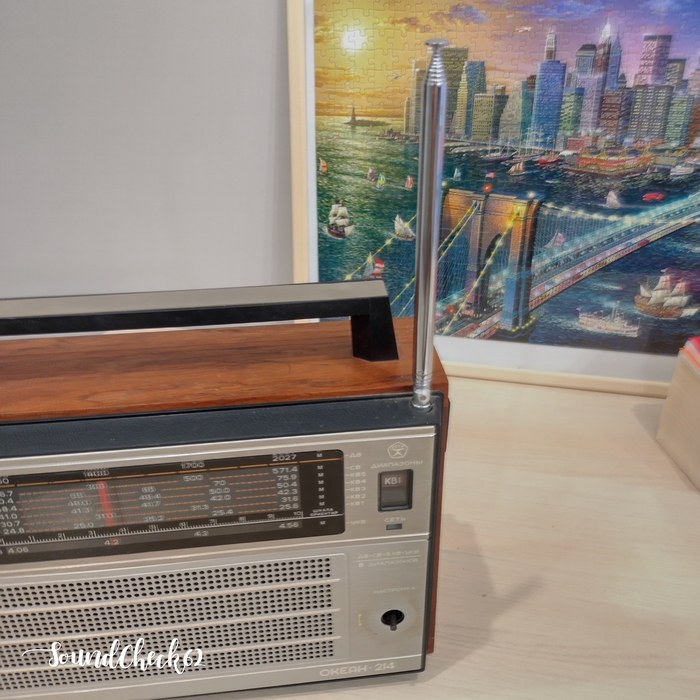

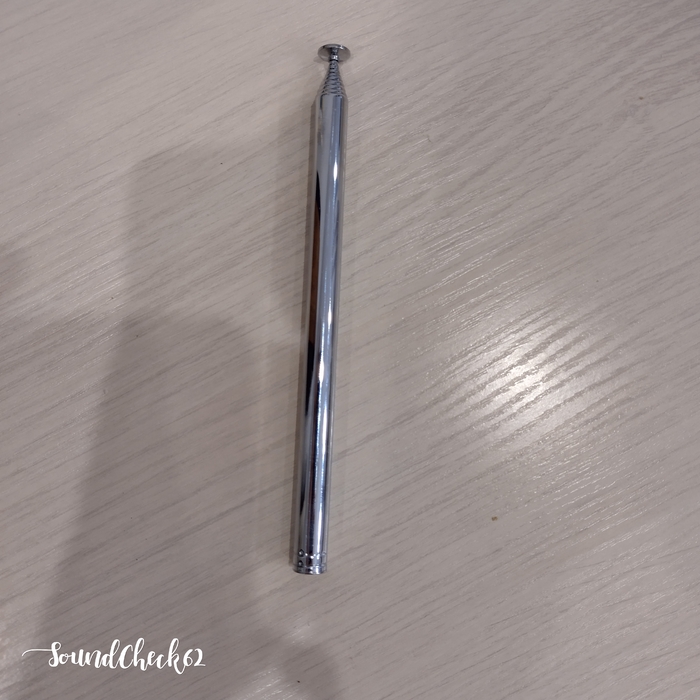

Сразу ставим антенну новую. Ручки сняты и спрятаны в батарейный отсек, чтоб не повредить

После первого включения услышали 100 Гц из динамика. Приёма нет ни в одном диапазоне. Виновника торжества нашли быстро. Транзистор, который питал узел гетеродина, устал, ушел на пенсию. ВТ13, кажется, но это не точно...
Дальше была перестройка, замена электролитов, промывка резисторов регуляторов громкости и тембра.

Видео, где пищит модуляция 1 кГц на частоте 87,5 и 108 МГц, то есть, мы перекрываем весь диапазон FM.

Ну и немного пройдемся по станциям.

В работе один усилитель Пикабушника остался. Делаем)

https://vk.com/club201653237 я в ВК.

в смартфонах встроенная память 256 ГБ становится нормой, а обожаемый многими огрызок Айфон 13-й модели вообще выпущен с 1000 ГБ "на борту"! Не удивить никого сейчас гигабайтами. Но... Samsung, вы серьезно?! Ограничение в длине названия радиостанции в 12 символов? Я думал это "фича" одноразовых кнопочных китайцев!

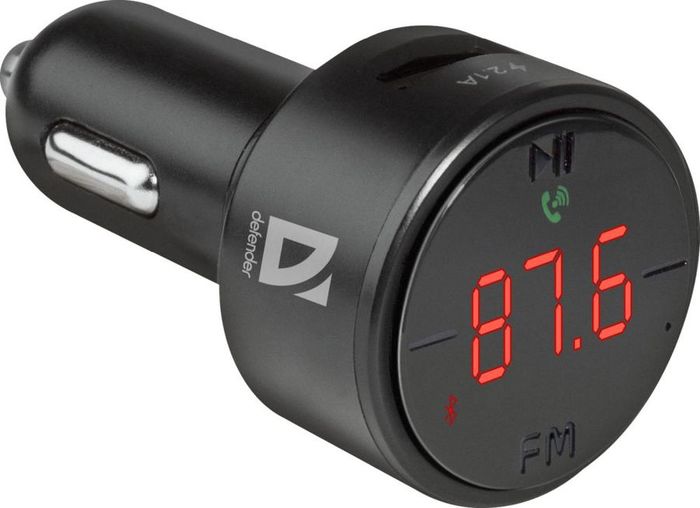

Не знаю как в других регионах, но в моём, на самой первой частоте в диапазоне вещания FM радио 87,5 работает радиостанция. И мне нравится это радио. Я сознательно слушаю его. Но, с завидной регулярностью, встречаю на дорогах водителей, как моя соседка Айгуль, наглухо обделенных интеллектом. Они используют FM трансмиттер, как раз на этой частоте. Как же меня злит эта дочь ишака. На разговоры Айгуль реагирует просто демонстрацией удивленного хлебала, по типа «защема ругишсе нащайнике».

И таких Айгуль очень много. Особая беда от них в пробках, когда невозможно никуда уехать.

Очень не хочу слышать в своей машине «чёрные глаза», когда слушаю радио которое мне нравится. Есть способ борьбы с этими придурками, которые не могут настроить не сложную технику? А о у меня только фантазии хватает сравнить, процесс входа трансмиттера в гнездо прикуривателя и процесс входа трансмиттера в гнездо Айгуль. Не думаю, что это эффективно.

Здравствуйте. Сегодня будет ещё один Оксанчик нашего товарища.

Началось всё с перестройки. Звук был очень тихий... (как перестроить, смотрите в предыдущих постах). Потом сделали профилактику. Почистили регуляторы, заменили электролиты, обновили кабель питания.

С антенной тоже пришлось повозиться... Разболталась резьба. Нам удалось сохранить родную антенну)

После всех танцев приёмник стал громче, но всё-таки не так, как другие. Когда мы настраивали платы УКВ отдельно, которые нам присылали по почте, мы включали их на этом приёмнике и они орали, как на свадьбе)))
Искали долго, но нашли дохлый конденсатор) в контуре усилителя радиочастоты) чтоб не возбуждать мнительных, не буду говорить, набрал он или потерял)))
Владелец тем временем занялся корпусом. Есть у него тяга к рукоделию)))

Шлифовка

Покрытие морилкой

Лакирование

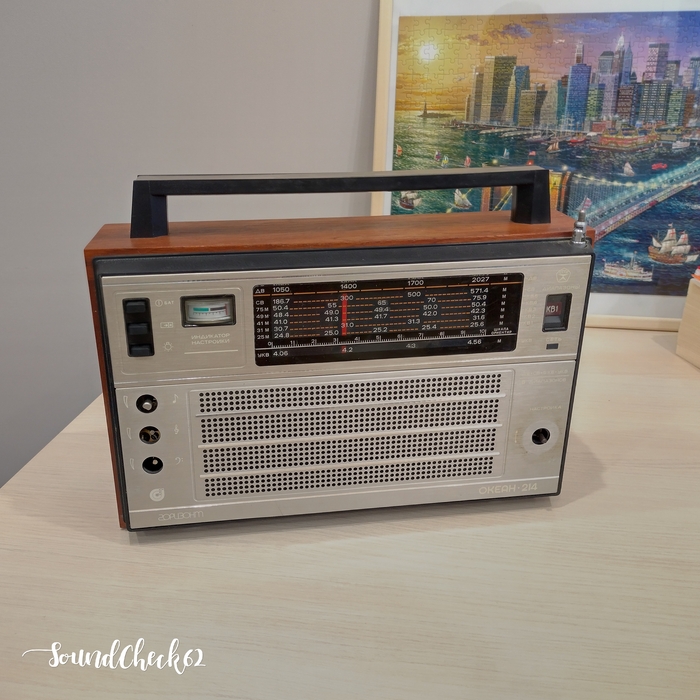

А вот, что получилось

Небольшое видео с приёмом в нашей бетонной коробке

Приёмник теперь в продаже) по совместительству заполняет тишину в лаборатории.

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

Здравствуйте. Сегодня очередной океан. Обратился к нам владелец сего чуда с просьбой его перестроить. А пока мы перестраиваем, он подшаманит корпус.
Заходит ко мне такой дядя высокий... Во мне 190см, двери у меня в квартире 210, чтоб не наклоняться. Так вот, он наклонялся)))
Работы согласованы, корпус отдан владельцу, начинка у нас. Смотрим. Там уже лазили. Вот, к примеру) Что не так на фото?) Значит, будем не только перестраивать, но и полностью профилачить.

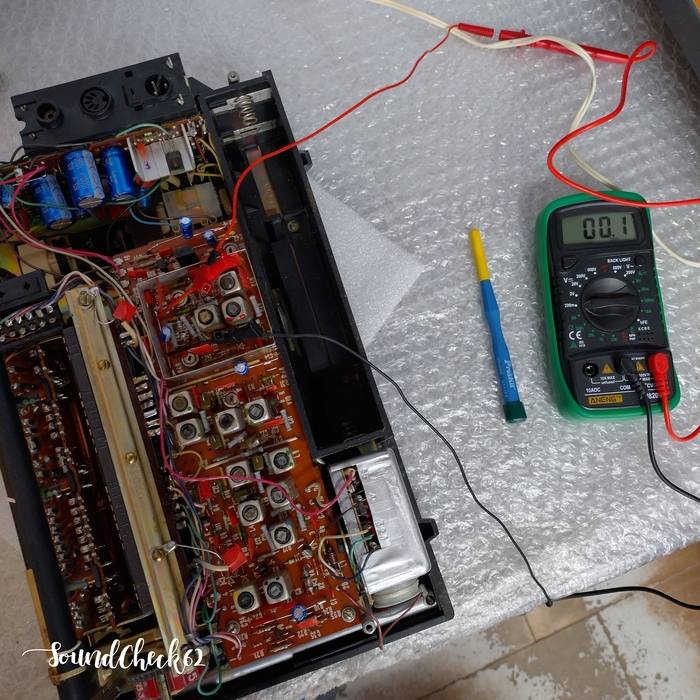

Начинаем с модуля УКВ, перестраиваем контура, включаем, приёмник молчит. Вообще на УКВ звуков не издаёт. Берём эталонный, вставляем в него плату, тоже тишина. Виновником оказался один из транзисторов, у которого со временем h21э скатился с 200 до 25... Заменили. На эталонном звук пошёл. Возвращаемся к пациенту. На нём всё так же тишина. Делаем профилактику усилителю, проверяем переменники. Все диапазоны работают, УКВ нет... Видите, катушки УКВ не залиты воском?) либо их не настраивали, либо сердечники выкрутились от времени. Странно...

Вот, кстати, список электролитов, если кому интересно.

Мучались долго с узлом ПЧ. В итоге нашли конденсаторы, которые со временем потеряли герметичность и вместо десятков пик накопили десятки нан, кучу непропаев... Расстроенные контура. Пришлось даже на осциллограф городить усилитель небольшой, потому что там приём на микровольтах с платы УКВ, а на вход УМ после всех преобразований 15 мВ идёт.
Внешнего вида не будет, вот только немного дерева в лаке

Владелец забил опилками все неровности и сколы шпона, покрасил, покрыл лаком.
Также он попросил светодиодную подсветку шкалы. Слева синие, справа зелёные. Или наоборот... Не важно, короче 2 цвета. Фоток не будет, тут такое не любят)))
Ах да, ещё его обманули при продаже антенны, пришлось городить переходную втулку. Тоже он сам делал. Мы здесь не при чём

При сборке и проверке антенна из-за втулки тяжело выдвигалась и пластиковое крепление развалилось в щи. Залили ВК9. Сохнет. А я пишу этот пост)

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

Спасибо) Скоро будет Илеть, которая очень удивила своими конструкторскими решениями и Вега с колонками от Пикабушника. Будем слушать ленту магнитную и пластинки)))

PS: нужен человек, который сможет восстановить дорожки на видеокарте (треснул текстолит у разъёма при пересылке, привет ЕМС) и находится в Калифорнии.

Мы в Рязани, в штаты нас не пускают.

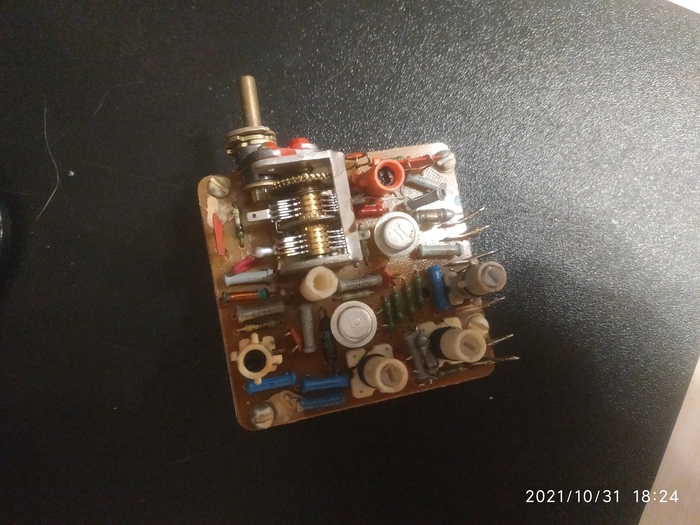

Здравствуйте. Приехал к нам ещё один блок УКВ на перестройку. 209 Океан отличается от 214го полярностью напряжения питания блока УКВ и немного схемой.

Процесс настройки похож на процесс настройки 214го, поэтому подробного описания не будет. Покажу, какие элементы заменить в блоке УКВ перед настройкой

Рыжим помечено, что выкинуть, жёлтым - заменить. Тут полегче, не нужно мотать катушки.

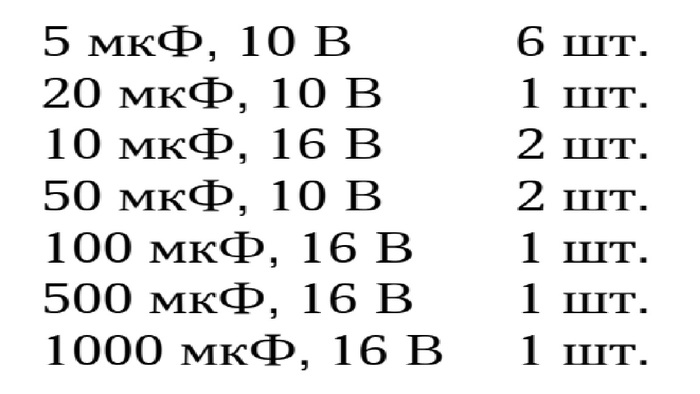

Вот список всех электролитов, которые желательно бы также заменить в качестве профилактики

Добавьте сюда ещё 470 мкВ 25 В, который я просмотрел.
Ну и вот они, эти конденденсаторы:

После перестройки имеем:

Помните не так давно была плата от 214го? Мы перестроили блок УКВ, вложили в посылку конденсаторы электролитические. Владелец сам поменял их, затем прислал нам короткое видео.

На этом всё пока) Спасибо)
