Новая материнская плата Asus TUF Z370-PLUS GAMING пару дней назад приехала из онлайн-магазина и сразу попала ко мне в ремонт после сборки ПК.

Заказчиком ремонта был не сам владелец, а компьютерный мастер, который взялся за сборку ПК на дому у владельца. История платы довольно трагична.

При сборке всё было хорошо. Комплектующие без проблем подходили друг к другу, платы успешно вставлялись в подходящие слоты - детский конструктор с лёгкостью собирался. Когда ПК был полностью собран, он включился. Только изображение на мониторе так и не появилось...
Вместо того чтобы разобрать систему и собрать её на столе без корпуса, как это нужно делать в первую очередь в любой непонятной ситуации с ПК, мастер-сборщик решил что во всём виноват процессор (подлый i5-9400)

Далее, после нескольких "перекладываний" процессора, мастер почему-то решил что все ножки сокета замяты и не контактируют с площадками на процессоре.

...потому что их все замял процессор, когда я его в первый раз установил...

и было принято решение их ВЫПРЯМИТЬ.

Немного поясню масштабы проделанной мастером работы. В нормальном состоянии ножка сокета имеет форму буквы "Г".

То есть сам контакт относительно основания расположен под углом около 110-120 градусов. Когда процессор ложится в сокет, то нажимает на ножки, за счёт чего достигается надёжный контакт между площадками на процессоре и сокетом.

ВСЕ до единой ножки были выпрямлены вверх. Все 1151 ножек...

Вот что в результате получилось:

Восхитительно трудоёмко! Но неработоспособно.

Я, признаться, позавидовал терпению человека, который несколько часов вручную без микроскопа кропотливо выпрямлял все до единой "замятые ножки" 1151 сокета...

Чтож, меняю сокет с надеждой что специалист не пытался запускать плату в таком состоянии. Сопротивление хаба вроде бы в норме. Линии RTC и data USB тоже. Но всё это не 100% показатель исправности. Память и процессор проверил на другой плате.

Так же компьютерный мастер пожаловался, что сокет перестал закрываться после проведённой им работы по "выравниванию" всех ножек. Надеюсь материнка таким образом не дала себя убить...

Несколько человекочасов кропотливого труда в мусорное ведро. (Аж волосы шевелятся...)

Ставлю новый сокет (с правильно замятыми на заводе ножками) на предварительно подготовленное посадочное место

Новый сокет запаян

Проверяю DDR4 тестером

Запускаю материнскую плату в сборе

Всё отлично, всё работает. Хаб, память и процессор не спалил "модифицированный" сокет - и то хорошо.

Но это не конец истории.

Забирать материнскую плату из ремонта пришел сам владелец. Мы договорились что я завершу сборку ПК, поставлю операционную систему и всё проверю. Поэтому владелец принёс системный блок со всеми комплектующими.

После установки отремонтированной материнской платы в корпус ПК изображение ВНЕЗАПНО не появилось. Проблема оказалась в неправильно смонтированных стойках-креплениях платы в корпусе.

Теперь это была уже моя невнимательность. Впрочем, проблема решилась за пару минут - ведь на столе то оно работает!

В итоге материнская плата конечно спасена, но гарантии магазина она лишилась. Этот момент мне пришлось долго объяснять владельцу, у которого похоже возникло много вопросов к компьютерному мастеру...

Попал ко мне Samsung J510. Со слов клиента, в другом сервисе приговорили КП и ссылаясь на отсутствие запчастей выдали без ремонта.

Первым делом подкидываю от лбп

Видим что у нас короткое по первичной цепи

Далее переходим к вскрытию. Кста, очень странно что подобный аппарат от самсунга разбирается весьма обычным способом.

После разбора провожу визуальный осмотр и вижу это

А с обратной стороны у процессора это

Похоже на вылезшие шары из под проца

А микросхема SM5703A сидит на пузе, ее и пытались заменить что привело к такому печальному результату

Далее брызгаю фризером и подаю небольшое напряжение на коннектор акб

Ожидаемо греется SM5703A и диод

Тут все просто. Снял с донора установил и кз ушло, но при попытке запустить телефон повис на 60мА. Ожидаемо

Т.к. вылезшие шары я видел только у проца, сначала попробую отреболлить только его. Снимал на 350 градусах на средне-высоком потоке (станция quick 857dw+)

Снял почистил от компаунда

Отвалились только пустышки

Далее накатал шары на проц
(Фото сделать забыл, но вы представьте что оно есть)

И ставлю все на место только уже на 280 градусах

Собираю и пытаюсь включить, реакция на зу есть

Ну и сам аппарат тоже включается

Собираю, проверяю

Честно не ожидал что реболл только процессора поможет. Думал что потом придётся реболлить и флеш т.к. она стоит рядом и тоже на компоте. А реболлить сразу проц и над поленился и как видно не зря

Всем спасибо за внимание)

Всем доброго дня.
Призвали меня в эту тему , где @ankhel666, просила помощи с утопленником.
Вызвался помочь Анне посмотреть болезного.
Первым делом : разбираем чудо и начинаются проблемы - весь крепеж петель матрицы осыпался давным-давно 😣 также можем наблюдать очаги залития платы.

Оставим крепёж. Пока интересует плата и залитие.
Крутил-смотрел : "видали и хуже" - подумал я 😏

Это у нас ШИМ дежурки

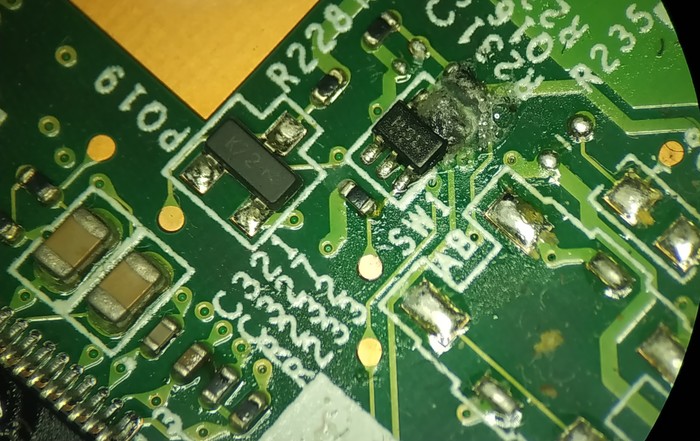

тут просто по плате текло

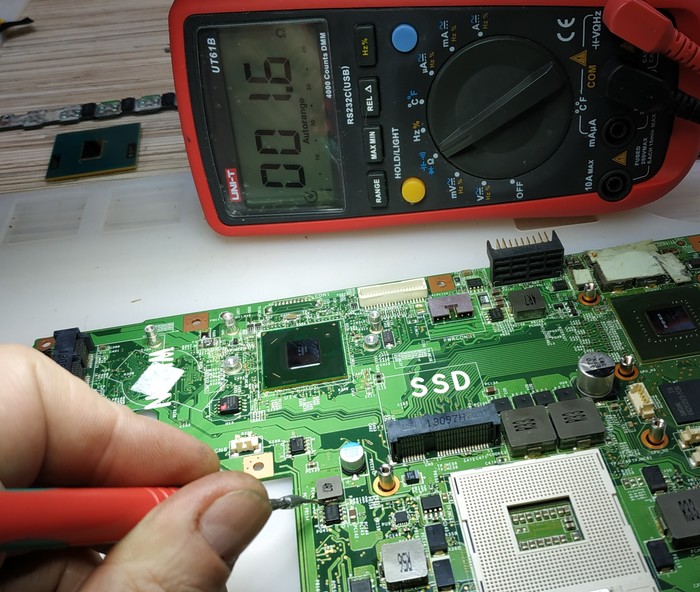

Делаем основные замеры на дроселях
+3.3v силовой дежурки - короткое замыкание.

Линия силовой +5v - тоже сидит в коротком

Катушки снял - КЗ со всех сторон 😒 делаем ещё пару десятков замеров - ремонт обещает быть весёлым. Надо начинать думать, считать и согласовывать...

Получил добро - начинаем .
Плату моем, пропаиваем, меняем сгнившую мелочь.
Восстанавливаем крепления петель матрицы.
Меняем ШИМ дежурки - 3.3 и 5 вольт ( со стороны Шима) ушло КЗ, на линиях ldo 3/5v - кз осталось.
Дальше снимаем залитую колодку подключения доп.платы , восстанавливаем дорожки, вертаем все в зад.

Снимаем залитую память, чистим, ошариваем и вкорячиваем обратно.

Отрываем хаб и мульт.
Ушло КЗ с нагрузки по силовой линии 3.3v и со слаботочки ldo_3v.
Очень хорошо и идём верным путем. Ставим новый хаб и мульт, прошиваем флешки bios'а и EC с сайта msi.

Теперь надо разобраться с линией 5_вольт.
Первым номером нас покидает - звуковушка. Сопротивление подросло.
Вторым ( в сувенирный пакетик ) валит - ШИМ питания процессора.
Номер 3 - ШИМ питания видеочипа летит в мусор.
И линии +5v ( силовой и ldo) - пришло в норму.
Пробую запустить - кино есть, все пляшут и поют... но не долго 😖

Немного собираем ноут, кидаем в него хардом и смотрим .... глюки.
Стартует через раз, а если стартует - то при выключении/перезагрузке висит на потреблении ~200мА и на кнопку не реагирует, пока питание не скинешь.
Мысль в голове моей уставшей "Что тебе ещё надо, ирод!!!???" опустим и разбираем ноут опять. И все нормально - включается, выключается и не глючит.
Это сетевая карта пыталась быть рабочей но не шмогла...

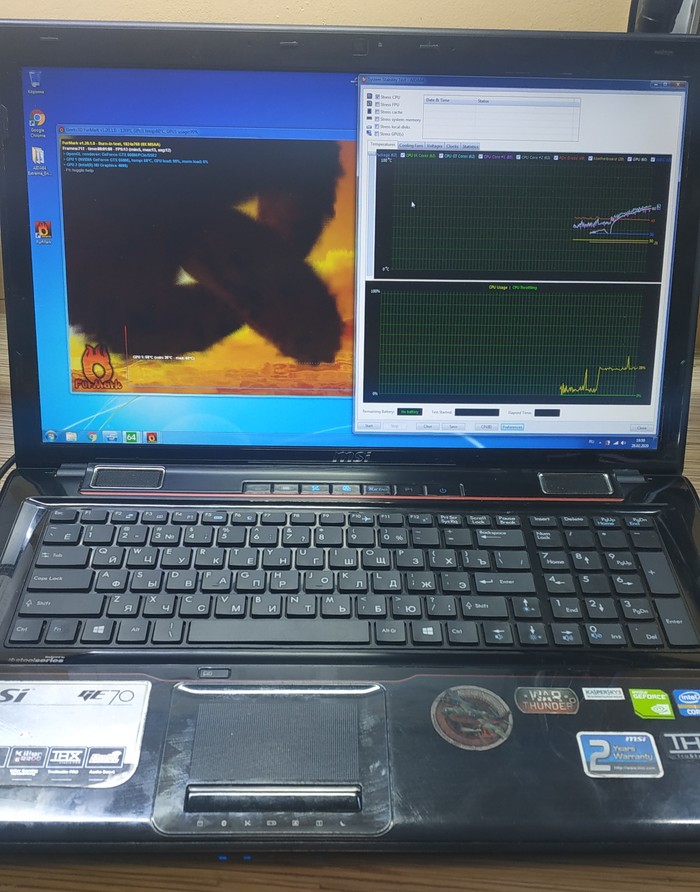

Её в расход и остается тестить - дадим нагрузки на проц, посчитаем видеопамять, прогоним викторией хард и memtest по ram, попытаемся фурмарком сжечь видеочип.

Подгоним итоги :
Почему так произошло? Скорее всего : жидкость попав на ШИМ дежурки перемкнула всё на 19 вольт. Те микрухи, что кормилось с 3/5 вольт сильно оскорбились от этого и устроили марш скорби.
Список потерь :
Замена клавиатуры
Восстановление корпуса
Отмывка/пропайка платы
Новый мост
Шим дежурки
Звуковой кодек
Шим процессора
Шим видеочипа
Сетевой кодек
Мосфет видеочипа
Ребол одной банки видеопамяти
Три десятка гнилой smd-мелочи (резисторы/конденсаторы)
Снятие залитого разъема и восстановление дорожек
Замена шлейфа.

Явный победитель в этой истории - компотик 😏

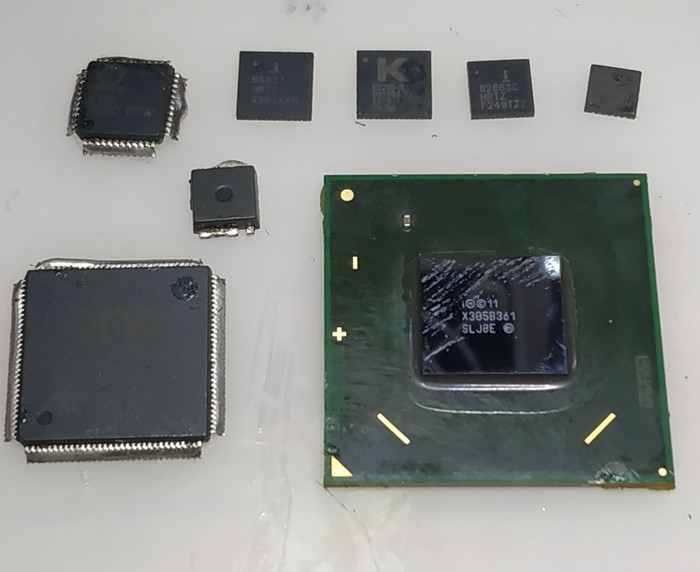

Фото павших героев

За сим раскланиваюсь и хочу передать привет : Компоту, Анне и всем причастным - такого геморроя я давненько уже не видел.
Отдельное спасибо : @Solder80, - за то, что позвал в этот дикий блудняк. 🙃
Всем остальным - мир, труд, май март!

Недавно на ремонте оказался 17.3" Ноутбук Acer Aspire ES1-731

Аппарат нормально включается, но при загрузке Windows появляется "синий экран смерти" и система перезагружается.
Ноутбук побывал в нескольких сервисных центрах - безрезультатно. Переустанавливали Windows, прошивали - не помогло. Со слов владельца, никто не может внятно сказать что не так с его ноутбуком.

После вскрытия увидел следы ремонта. Паяные микросхемы Bios, попытки отключения дискретной графики, следы пайки контроллера питания жесткого диска.
Bios я сразу прошил правильным заведомо рабочим дампом. Неизвестно что туда залили до меня. Питание дискретной графики вернул на место, контроллер питания жесткого диска тоже проверил. Заведомо рабочий модуль памяти на всякий случай подкинул.

Но ничего не помогло. Любая операционная система, в том числе любой LiveCD на базе Windows от XP до 10 "падали в синий экран" хоть с USB флешки, хоть с жесткого диска. MEMTEST при этом никаких ошибок не находил. Но некоторые сборки LiveCD на базе Linux работали. Видимо этот факт ставил специалистов из сервисных центров в тупик...

Виновник тут может быть один - SoC процессор  Pentium N3700 (SR29E). Надёжностью эти процессоры не отличаются и частенько умирают из-за пробоя по линиям данных USB. В данном случае по USB всё в норме.

Менять материнскую плату целиком мне не интересно. Тем более новая плата неприлично дорогая для таких скромных характеристик. Поэтому с владельцем была согласована замена процессора на новый.
Приступаю:

1. Снимаю компаунд вокруг микросхемы и ставлю плату на термостол инфракрасной станции.

2. Выпаиваю микросхему процессора по термопрофилю. Здесь соблюдение термопрофиля крайне важно. Любой локальный перегрев - и тонкую плату поведёт. Кристалл процессора тоже может треснуть при слишком быстром нагреве.

3. Убираю медной оплёткой остатки припоя с платы и подготавливаю посадочное место к установке новой микросхемы

4. Наношу безотмывочный флюс для BGA пайки

5. Устанавливаю заранее высушенную микросхему процессора. Любая новая микросхема обязательно просушивается перед пайкой с целью удаления влаги из текстолита подложки.

6. Запаиваю так же по термопрофилю

Новый процессор запаян, остатки флюса отмыты. Основные сопротивления в норме, можно проверять.

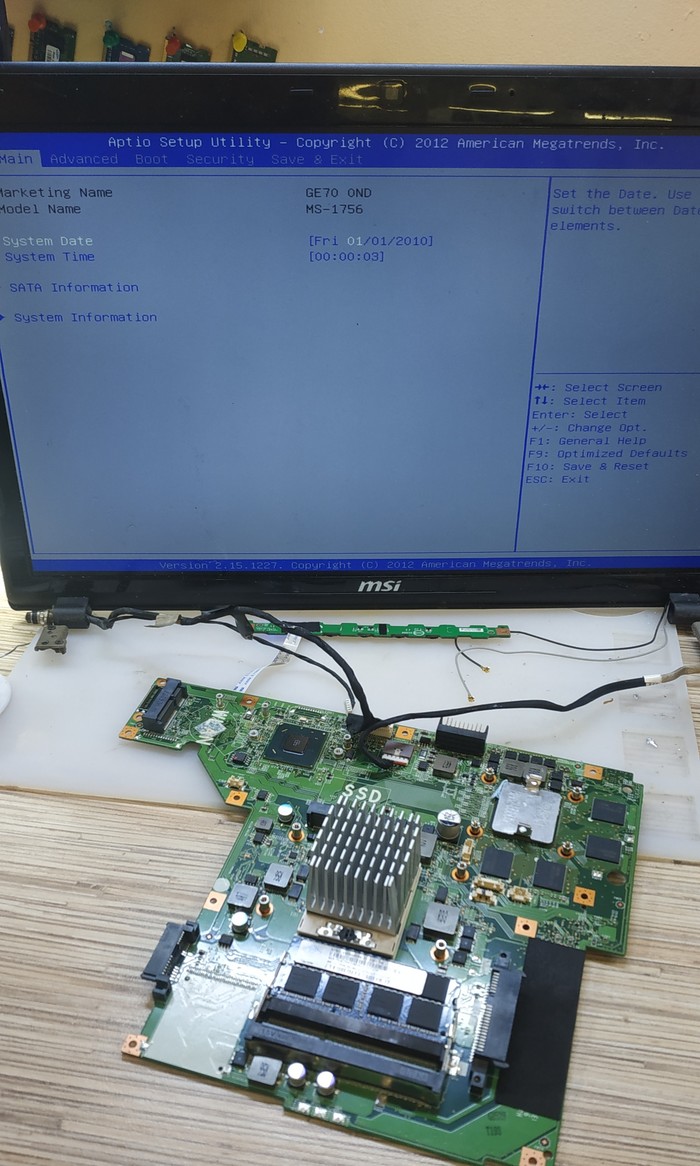

Включаю ноутбук. Есть старт и доступ к настройкам Bios.

Но старт был и раньше. Нужно проверить как загружается операционная система

Всё нормально. "Синий экран" больше не появляется. Как и предполагалось, причиной "синих экранов" оказался процессор.

Провожу все необходимые тесты

В ходе тестирования понял, что установленная Windows 10 на этом аппарате еле ворочается. Стало жалко железку и пользователя.

Хоть я стараюсь не заниматься софтом, всяким эникейством и прочей элементарщиной, которую любой современный обыватель в состоянии сделать сам, но разбил диск по-человечески и поставил Windows 8.1 с набором рабочего софта.

Принесли мне данный аппарат после воды. Он был не включайкой. Никакой реакции на блок питания, на зарядку реагирует до 1Ампера при зарядке.
принято решение реболить КП 660L которые имеются на плате

Начал снимать оба КП с платы, проверять окислы в районе данных микросхем.

Производим ребол данных микросхем и подготавливаем к установке

Устанавливаем на плату

После никаких реакций на блок питания не появилось, компьютером не определился, значит идем на полный ребол всей платы, дабы избежать всех возможных проблем где могла попасть жидкость. Снимаем основные микросхемы. КП 660L-002,660L-004-01, Процессор и Emmc 254

перед установкой, решил проверить память по привычке на работоспособность

Память выдала 5 ошибок, не записывается и не читается без ошибок. Что имеем на выходе:

Телефон после воды
Память вышла из строя
На данном аппарате память меняется в паре с процессором по причине привязки RPMB.

Вывод: Будте аккуратнее со своими аппаратами, ремонт после может привысить стоимость самого аппарата Б/У

Как меня найти:
город Макеевка, Донецкая область.
vk.com/homeservicetel

Всем привет, в ремонте iphone 6s, принесли из соседнего сервиса с диагнозом: "не включается, короткое замыкание на плате".
Снимаем дисплейный модуль, подключаем лбп, действительно полное кз по vbat, разбираем снимаем плату.

При подаче питания от лбп с ограничением по току в 1А ожидаемо греется ключ q2300, а значит замыкание скорее всего по цепи vcc_main

Снимаем ключ и убеждаемся, что vbat ни при чём, ищем кз по vcc_main, подаем питание на эту цепь, находим нагрев в верхней части защитного металлического экрана проца, снимаем защитный экран

Под ним обнаружена сгоревшая микросхема контроллера подсветки и лопнувшая катушка, чистим компаунд вокруг них и снимаем

Убеждаемся что короткое замыкание ушло, проверяем остальные визуально целые элементы обвязки, с ними всё в порядке.
Зачищаем посадочные места под снятые элементы, ставим на место рабочий контроллер, целую катушку и старый диод, с ним всё в порядке..

Также ставим обратно снятый в самом начале ключ и проверяем на запуск, затем припаиваем обратно защитный экран процессора, собираем и тестируем аппарат.

На этом ремонт данного телефона был закончен, позже удалось узнать, что на этом телефоне какой-то гений менял на горячую модуль, пропала подсветка и телефон попал к коллегам, там обнаружили фильтр в обрыве и замычили его, подсветка появилась и какое то время телефон поработал, но как видно вернулся..
