Всем привет! Имеется штатный радио ресивер,

Возможно ли припаять к нему Aux выход и куда паять???

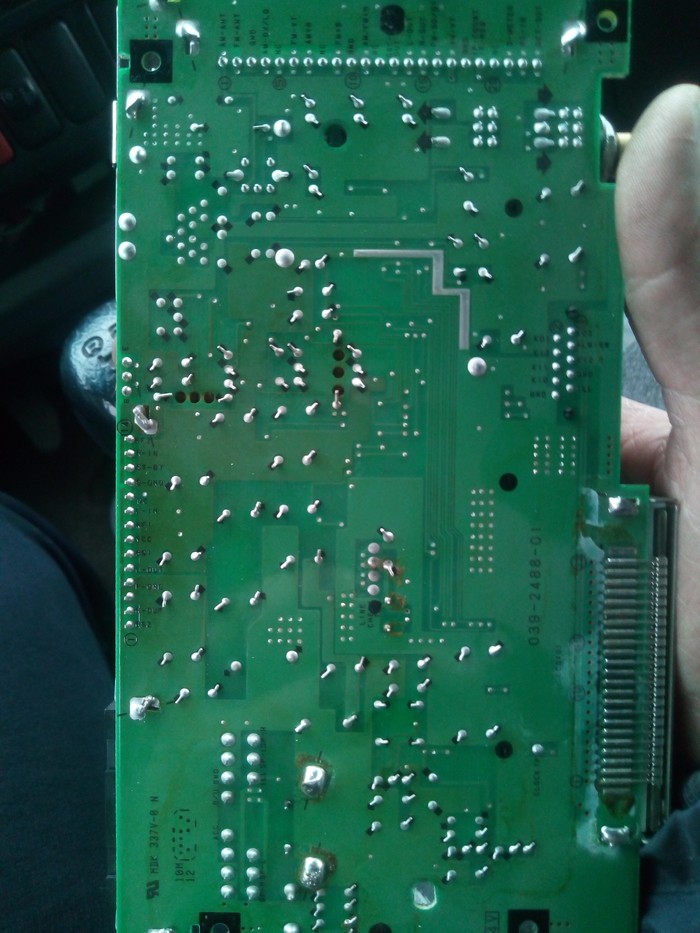

вот фото платы

На моем мафоне функция aux отсутствует, а что уж тут скрывать, иногда поднавалить то хочеться. А поскольку это достаточно качественный и дорогой (в свое время) аппарат, то я решил его не выбрасывать, а усовершенствовать путём внедрения такой прекрасной фичи как "навали, братан, навали".

И так, поехали! Моя задача была такова: впаять AUX, но так чтоб все настройки эквалайзера оставались доступными. Обдумав как же все это провернуть, я обратился к глобальной паутине и нашел блок схему. В этом дьявольском трактате выследил какая ножка на звуковом чипе за что отвечает. Я взял 49-in1L и 47-in1R, они вели к дисководу (49 к 18-CN2 и 47 к 16-CN2). Отсюдова появилась великая мысля о подмене сигнала с диска на сигнал с телефона.

На плате, по пути от чипа к дисководу, нашлись пустые напайки (прямо перед самой шиной дисковода). Алилуя! Решил я значит паяться прямо туда. Взял два обычных медных проводка в изоляции и припаял их туда. (К сожалению фото как я паял не осталось).

Окуратненько, точнейшим движением ножа/гвоздя/топора, перерезаем дорожки от гнезд RCA ("тюльпаны" что сзади), и паяем сюда другие концы проводов. Вот только уже не помню где здесь левый канал, а где правый. Посмотрите на какой припаян белый (LCH), а на какой красный (RCH). После того как припаяли, не забываем заизолировать места пайки, я просто наклеил изоленту на соседние точки припайки чтобы ничего не коротнуло, будь оно не ладное. И ещё для надёжности кусочек изоленты сверху.

PS. GND(земля) паять никуда уже не нужно, ведь в гнездах RCA уже есть GND.

Купил шнур 2RCA-minijack (1,8m). Помним: "Скупой платит дважды!" Не жалейте на хороший кабель, от этого зависит качество звучания и продолжительность его использования. Cкачал пустой звук, смонтировал его так, чтобы он непрерывно играл 80 минут (именно столько влазит на пустой диск, а без диска сидюк просто напросто не включится), залил на CD (пустая балванка тоже не канает) и пошел в машину все это барахлишко устанавливать. Подключил магнитолу, новый кабель вывел через бардачок ибо мне не хотелось захламлять салон проводами. Теперь достаточно всего-то подключить телефон, начать проигрывать CD с "мега миксом" и PROFIT - наслаждаемся любимой музыкой.

Пользуюсь данной схемой уже близко полугода, полёт нормальный, звук не искажается.

И так все что нужно: 2RCA-minijack; два проводка; нож; паяльник; и руки, которые все это будут делать (желательно прямые :D)

Цена вопроса: 5$

Всем здравствуйте!

Случайно подловил за копейки на авито в СПб автомобильный кассетник Alpine TDA-7565r. Производитель заявляет 35 ватт на каждый из 4 каналов. Очень достойная весчь по звучанию. Я не аудиофил, но всё же. На микросхеме TDA-7384. 7560 в своём случае не вижу смысла ставить. . Вот фото из интернетов похожей:

Но вот беда! AUX на ней (97год, 20 лет штуковине!) отсутствует как класс, из внешних интерфейсов только AI-NET алпайновский. Но искать и забивать место CD чейнджером  - на это я не подписывался. Кассетник оставить вопрос политический! Итак, ищем сервис мануал. Его нет. Хорошо, у алпайна многие решения вековые. Ковыряю сервис мануалы других моделей. И наблюдаю замечательную микросхему филипс ТЕА6320, которая согласно схеме TAPE/RADIO/AI-NET переключатель и не только. ПО схеме в неё приходит моно АМ, стерео ФМ, кассетник и чейнджер(аи-нет). Заранее прошу прощения за качества фото. Снято на филипс w832.

Находим описание в сервис мануале от магнитолы 7550 а так же даташит этой замечательной микросхемы:

Итак, 11 и 22 ноги это предположительно АМ. Сверимся с нашей магнитолой. Разорвём цепь:

Откинем одну ногу. В нашем случае 11. Потому что по заводу АМ на всех почти магнитолах запараллелен. а микруха обещает правый и левый канал. Она вообще классная, эта микруха) I2C.

А дальше фоток не сделал( заработался), подкинул на 11 и 22 лапы сигнал с телефона и, выбрав соответствующий режим на майфуне, услышал из динамиков музыку. БИНГО! Надо собрать. Желательно поцивильнее. Поэтому я нашёл на плате неиспользумую цепочку, а именно выход передних каналов на усилитель, впаял разделительные конденсаторы по 1 мкф с донора, проводками подтянул от них на TEA 6320, впаял практически в родные места колокольчики. Опять же с донора. Только у нас теперь эта линия не выход, а вход:

Тестируем!

Всё работает. Облагораживаем, чистим изопропилом, заливаем проводники термоклеем, собираем.

Магнитофон не новый, жизнь покидала. Не работает подсветка кнопок, с ней пока лень разбираться, может позже, всё равно там дело точно в панельке.  Вот, кстати, как в итоге выглядит вход:

На который я, пожалуй, посажу https://ru.aliexpress.com/item/Newest-Wireless-Bluetooth-Spe...  и посмотрю как всё это будет работать. В итоге за 800р я получил очень достойную голову с незначительными доработками. Жаль только колонки влезут в копеечку. Вот на них уже не сэкономить.

Читаю сообщество, узнаю много полезного от коллег и не только. Но вот подобного толка постов не видал, поэтому решил выложиться.  Майфун куплен 22.03 и побеждён 23.03.

Всем спасибо за внимание, надеюсь Вам было интересно!

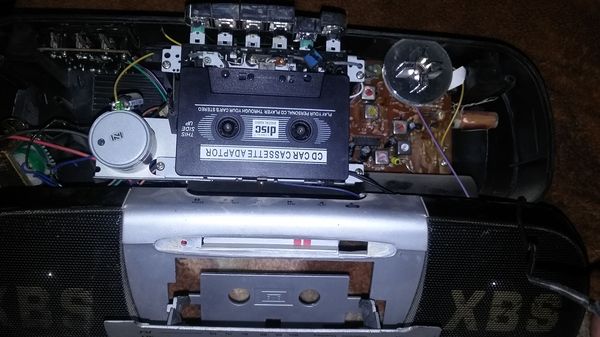

На одной известной китайской барахолке наткнулся на интересное приспособление для кассетных проигрывателей в автомобилях.

Судя по отзывам, работает нормально

Возможно, кто-то не догадывался о существовании подобной приблуды

Ссылка на товар в комментариях
