Сразу приношу извинения за качество фотографий.

Итак, чертёж. Обычная бумага и калька.

1. Крыша с солнечными батареями.

2. (Слева) Второй этаж.

3. (Справа) Первый этаж.

Вся вырезка деталей шла точно по чертежам.

Высота стен получилась 4см (1см:1м). Вся модель размером (по плоскости) 12х18см если считать её за прямоугольник.

Для нарезания использовалась ленточная пила. Окна сделаны из прозрачного акрилового пластика. Для состыковки углов, мдф был отшлифован под 45*. А для вырезания оконных рам отрезана полоска сверху, вырезан прямоугольник и добавлена новая полоска для сохранения параметров (при отрезки теряется 1-2мм). Склеивалось все клеем пва, окна держатся исключительно за счёт точных мерок. Тейп нужен для фиксации, а также использовались тиски для более крепкого соединения деталей (только плоских, таких как стены и окна).

Лестница склеина из кусочков 1х1см, переход угла вырезан уже на склеенной лестнице с помощью все той же ленточной пилы.

Ограда (пунктир на чертеже) склеены с помощью пва и отшлифованы под точные параметры.

Примерно 5 часов после начала экзамена. Помощь учителя на самом экзамене запрещена, гора была выполнена как подготовка к финальной работе. Весь экзамен состоит из 15 часов для выполнения одной целиковой работы. Подготовка (чертежи и материалы) могут быть выполнены заранее.

Итоги первого дня: базовая конструкция домика готова.

Дверь гаража была выполнена из зубочисток, скреплённых тейпом с одной стороны, в последствии отшлифованных. Дверь поднимается и опускается вручную и держится на специальной конструкции (фотографии ниже).

Первый этаж приклеен к основанию, а также ограда и колонны для второго этажа. Ограда вокруг участка сделана из того же материала, что и окна, но тут уже приклеена с помощью  araldite (клей, на основе эпоксидной смолы).

Дырки в основе просверлены для слива воды, чтобы участок не затапливался водой.

Вид второго этажа.

И вид первого этажа. Между собой этажи не склеены для возможности просмотреть внутреннюю часть домика.

Итог второго дня (10 часов экзамена): домик и участок полностью сформированы, не считая крыши.

Ps: крыша была подготовлена из меди и отправлена в кислоту в этот же день, в часы экзамена. Фотографии крыши и последующие 5 часов экзамена будут в следующей части.

На уроке 3D дизайна, по экзаменационному проекту "влияние ветра и давления" (the effects of wind and pressure), после формирования окончательной версии модели (в следующих постах), решила начать с формирования горы.

Разумеется с помощью учителя, длинны и количества рук тупо не хватило бы, был сформирован каркас. Доски дсп (mdf), шурупы и клей пва.

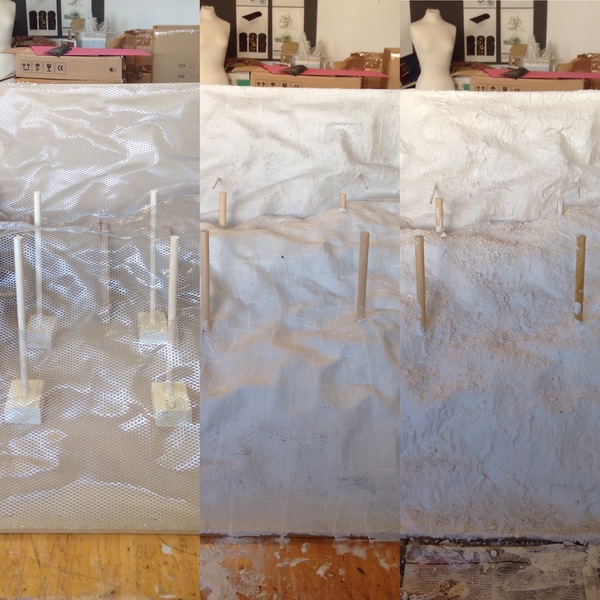

"Колонны" приклеены для основания, на которое потом будет крепиться сам домик. Сетка mesh-wire закреплена степлером и уже сформирована под ландшафт горы. По бокам из дсп вырезаны стенки для прочности каркаса.

Вид сбоку.

Далее нарезанный рулон (сбоку слева) mod-rock, смоченный водой накладывается на сетку в один слой. Сделано для того, чтобы гипс не проливался сквозь сетку и оставался на поверхности.

И наконец гипс смешивается с водой и наливается сверху "горы" для формирования неровностей. Сверху высыпан сухой гипс (порошком), намочен из распылителя водой и снова посыпан гипсом. Таким образом он высохнет именно комками, похожими на камни.

Вся работа заняла в общей сложности примерно 5 часов. Гора оставлена высыхать. Размеры каркаса: 50х75см основания и 50х50см вертикали.
