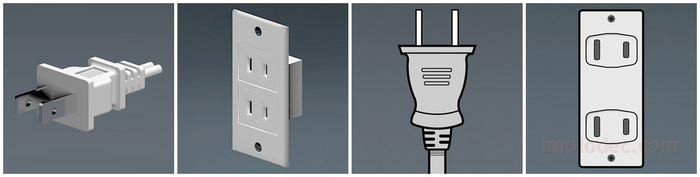

Тип А

Розетки и вилки типа А получили распространение в Северной и Центральной Америке, а также в Японии. Но американский и японский стандарт немного отличаются. В японском исполнении два параллельных плоских штыря вилки совершенно одинакового размера, а вот в американском исполнении один штырь немного шире второго. Сделано это было для того, чтобы при включении четко соблюдалась полярность. Первые сети на американском континенте были постоянного тока. Еще этот тип имеет название Class II. Японские вилки в канадские и американские розетки включаются без проблем, а вот американскую вилку с японской розеткой использовать у вас не получится. Ну разве, что немного подпилить широкий штырь.

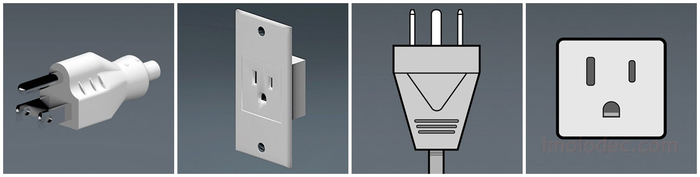

Тип В

Данный тип также как и предыдущий, используется в Канаде и США, а также в Японии. Именно эти розетки и вилки применяются для подключения мощных бытовых приборов, с потреблением тока до 15 А. Данный тип, помимо обозначения В, в некоторых каталогах также обозначают Class I или по международному коду NEMA 5-15. Можно сказать, что в Канаде и США тип В пришел на смену типу А. В старых домах, конечно по прежнему распространен старый тип А, без контакта «заземления» по середине, а в новостройках вы вряд ли встретите что-то кроме типа В. Промышленностью давно уже выпускаются электроприборы только с современной вилкой типа В, поэтому не редкость увидеть в старом доме современный электроприбор, но со спиленным третьим выводом, чтобы можно было подключить его к старой электрической розетке.

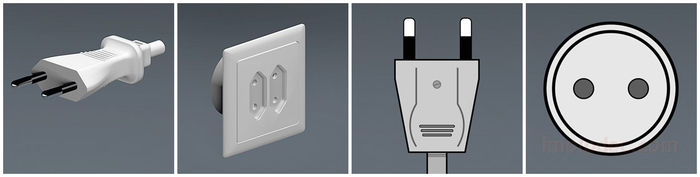

Тип С

Тип С, или по международному обозначению тип CEE 7/16, штепсельных вилок и розеток получил распространение практически во всей Европе за небольшими исключениями, которые мы рассмотрим дальше. Такие электрические розетки и штепсельные вилки были стандартными, в том числе и по всей территории СССР. Многие наши соотечественники до сих пор называют их – «советские». На смену типу С в странах Европы пришли новые исполнения розеток и вилок, соответствующие современным требованиям по заземлению электроприборов. Это такие типы как E, F, J, K и L. При переходе на новый стандарт была учтена возможность использовать штепсельные вилки типа С для включения в новые исполнения розеток, но, к преогромному сожалению большинства жителей старых домов, не наоборот.

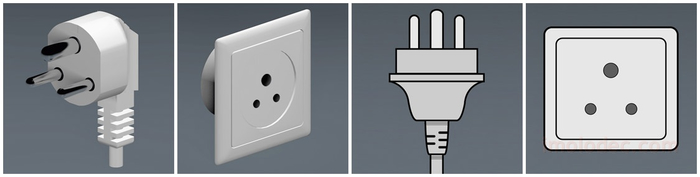

Тип D

Вилки с розетками D-типа по сей день распространены в бывших британских колониях: Индии, Непале, Намибии и на Шри-Ланке, хотя и представляют собой, на самом то деле, устаревшую конструкцию британского производства, использовавшуюся в Великобритании до середины прошлого века. Данный тип также имеет обозначение BS 546.

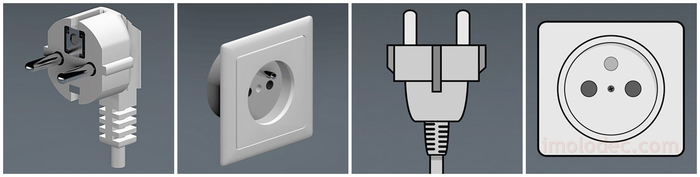

Тип Е

Во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко получили распространение вилки и розетки типа Е или CEE 7/7 по международному стандарту. Подключить к такой розетке, как уже упоминалось, устаревший штекер типа С не составит труда.

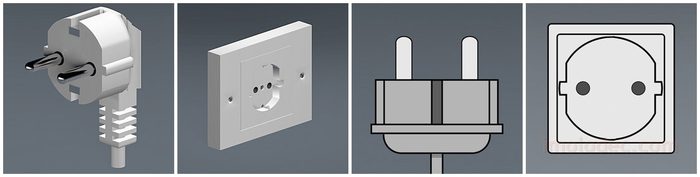

Тип F

Штекеры и вилки F-типа (CEE 7/4 или ГОСТ 7396 в СССР) получили распространение в основном в Австрии, Германии, Испании, Нидерландах, Норвегии, Португалии, Швеции, Финляндии и странах Восточной Европы. В последнее время, данный тип получает все большее распространение во всех странах бывшего СССР. В розетку типа F вы свободно включите «советскую» вилку С-типа. Но так как диаметр штырей штекера типа С на 0,8 мм меньше чем у типа F, необходимо использовать эту совместимость, крайне осторожно. Так как контакт может быть не достаточным, и как следствие возможен нагрев в месте контакта и воспламенение.

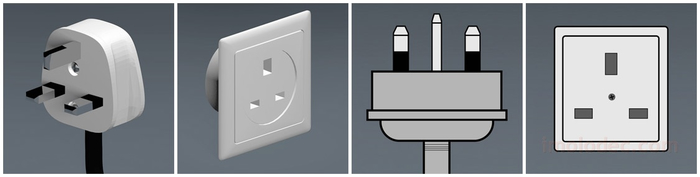

Тип G

Данный тип применяется в Великобритании, Гонконге, Ирландии, Малайзии, Сингапуре, на Кипре и Мальте. Международное обозначение штекеров и розеток типа G - BS 1363. По внешнему виду вилок этого типа, сразу видно, что это силовые разъемы, ведь они способные пропустить ток до 32 А. Если при поездке на Кипр в отеле вам попадется именно такой тип вилок, то вам предложат переходник, чтобы вы могли подключить свою телефонную зарядку или ноутбук.

Тип H

Вилки и розетки типа Н (SI 32) вы встретите только в Израиле. Но разработчики этого стандарта заранее позаботились о туристах и предусмотрели возможность включения в этот тип розеток, «советских» вилок, типа С.

Тип I

В Австралии, Аргентине, Китае, Новой Зеландии и Папуа-Новой Гвинее распространены вилки и розетки I-типа, которые также обозначаются по международному стандарту AS 3112. Визуально довольно сильно похожие типы I и H, на самом деле абсолютно не совместимы.

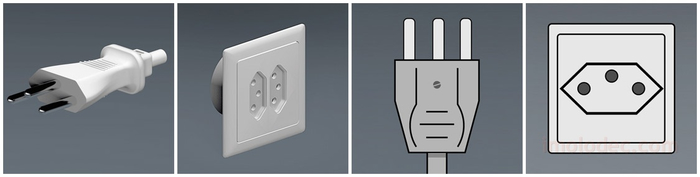

Тип J

Швейцария и Лихтенштейн имеют свой особенный стандарт – это тип J или SEC 1011 по международному стандарту. Если вы окажитесь в одной из этих стран, то свободно сможете включать зарядку своего мобильного телефона типа С в местные розетки.

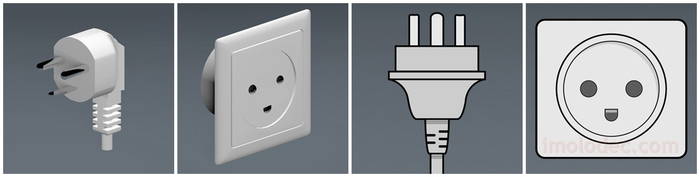

Тип K

В Дании и Гренландии получили распространение вилки и розетки типа К (международное обозначение 107-2-D1). В эту розетку вы сможете включить вилки типа E и F, а также без особых сложностей типа С.

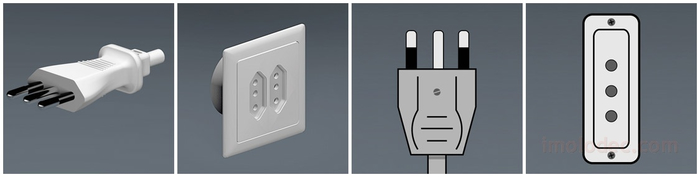

Тип L

Тип L распространен исключительно в Италии. Но следует отметить, что вероятность встретить их в некоторых странах Северной Африки также весьма высока. Вилки типа С совместимы с розетками типа L или CEI 23-16/ВII, как они обозначаются по международным стандартам.

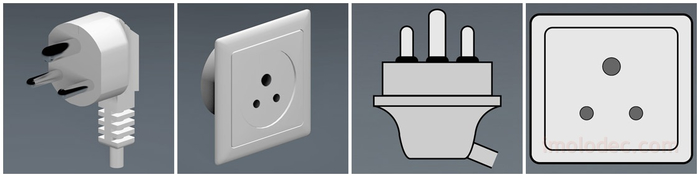

Тип М

Предпоследний в нашем обзоре тип – М. Эти вилки с розетками получил распространение в Лесото, Свазиленде и Южной Африке. Явно прослеживается схожесть типа М с типом D. Вилки типа D свободно могут быть включены в розетку М-типа.

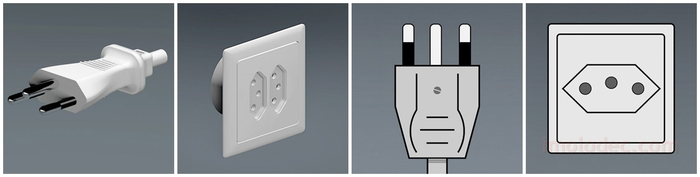

Тип N

Ну и наконец последний из рассматриваемых типов – N. Используется в Бразилии и Южной Африке. Вилки типа N на самом деле имеют два исполнения со штырями 4 мм, рассчитанные на ток до 10 А, и штырями 4,8 мм, на ток до 20 А. Средний штырь предназначен для заземления электроприборов. Розетки типа N совершенно свободно принимают вилки типа С. А вот с типом J, не взирая на визуальную схожесть, у них полная несовместимость, так как средний контакт расположен ближе к центральной оси.

Так сложилось исторически, что в разных странах используются в основном свои специфические розетки и вилки, соответствующие своим стандартам, хотя некоторые типы между собой все же совместимы.

Будет ли достигнута унификация во всем мире и принят один общий стандарт? Скорее всего, да, но не так скоро, как многим хотелось бы. Изначально надо прийти к одному стандарту напряжения, а это колоссальные затраты на переоборудование и переоснащение трансформаторных подстанций, не говоря об адаптации бытовых электроприборов.

В 60-х годах прошлого века на территории Советского Союза переходили со стандарта 127 В на 220 В. Специально вся новая бытовая техника оснащалась переключателями, позволявшими выбрать рабочее напряжение электроприбора, который по сути отключал часть первичной обмотки трансформатора блока питания при переводе переключателя в положение 127 В. А сколько было спалено электробритв, когда, например человек приезжал в командировку в другой город, где в розетках уже было 220 В, и забывал перевести переключатель бритвы со 127 В на 220 В. Но это, как говорится, совсем другая история…
