Идея была регулировать яркость освещения диммером поставив диммируемые лампы в натяжной потолок. Идеально было бы не тратить кучу денег и использовать галогенки, но они очень греются и не рекомендованы с натяжным. Вышло плохо.

Использованы вот такие лампы:

и простейший диммер из магазина с зеленой вывеской.

Нагрузка в каждой линии от 3 до 8 ламп, т.е. "минимальный ток" тут явно превышен. Диммер что с одной, что с 10ю лампами дает одинаковый результат, отсылки на недостаточность тока удержания семистора пожалуй на состоятельны.

Напряжение в сети 232-235 вольт.

Проблема 1. Регулирует яркость от где-то до 50% до 100% (с галогенкой от 0 до 100%)

Проблема 2. Лампы выходят из строя на любом уровне яркости меньше 100%. Взрываются, просто гаснут, иногда выбивает автомат. Выход из строя почти всегда предваряется морганием лампы. Из порядка 40 ламп заменено порядка 30. Покупались в разных магазинах, в разное время. Пруфы есть, лень прилагать.

Надписи на микросхеме:

2692-300

1GX030

839MC

Мост TL10F, диод E1J

Конденсаторы и резистор по схеме после моста не читаемы.

Вопросы:

- помогите идентифицировать микросхему и найти даташит (гугль не помог).

- какой диммер использовать (модель, тип диммирования или др. ) под эти лампы чтобы и диммировались хорошо и не выходили из строя.

Конечно, идеально было бы перейти на постоянный ток и ШИМ, но тут уже все провода запрятаны. Доступные концы это на потолке фаза-0 на лампы и в стене разрыв фазы на выключетель/диммер.

Да, мастера-ремонтировщики бывшего СССР смеются над методом гофрокартонного шима. Это их право, полагаю. Но это работает годами, если  сделать это так, как на этом видео. Чаще всего пианино не подлежит эксплуатации, так как срабатывается деревянное посадочное место под колок, и строй пианино представляет "колокольный звон". Колок "отказывается" держать струну в нужном натяжении и, как следствие настройщик не может настроить такое пианино. Пианино обречено и ждёт своей "смерть" на свалке. Но есть один метод, который способен изменить ситуации к лучшему - можно и нужно восстановить фрикцию колка, используя обычный 3 мм гофрокартон. Да, процесс долгий, нудный, но каждый мирянин может сделать это. Почему бы и нет? Тысячи таких пианино по бывшему СССР всё ещё ждут своих мастеров из народа, принёсшим со свалки картонную коробку из под печенья и, вооружившись 6 мм разъём розеткой. Мужчина, который может изменить ситуацию должен только понять, что ему делать, внимательно посмотрев до конца фильму и, положительным результатом будет возвышенные звуки, пусть "не молодого", но восстановленного им самостоятельно, безо всяких настройщиков, пианино.

Наверное такой мужчина ходит где-то рядом, может быть это любимый муж, папа или друг семьи.

Дерзайте, да будет Вам океан МУЗЫКИ,

Кстати,  американский техник создал на Международном форуме тему :Ok, so I've been thinking about Max's cardboard fix. Вот, что пишет Loren D :"His method of repairing loose tuning pins by inserting corrugated cardboard, to be precise.

Now, I'm thinking.....what really is a valid reason as to why it wouldn't work? I understand that the cardboard will eventually disintegrate, but it will take many, many movements of the pin before that would happen. In other words, years of tunings.

Second....let's say it does disintegrate. It's still leaving the fiber in the hole between it and the pin.

I know it seems like an unorthodox repair that a lot of us just summarily dismissed, but when really thinking about it, I'm not sure I can come up with a real reason why it wouldn't work.

Many repairs we take for granted today were unorthodox at one time (CA glue in piano repair, for instance).

So.....?"

http://forum.pianoworld.com/ubbthreads.php/topics/2063304/1....

Понадобилось мне недавно установить частоту ШИМ у Arduino на 20кГц, с возможностью менять скважность (отношение периода повторения импульсов к длительности импульса). Хотелось это сделать без использования библиотек - настройками таймера счетчика. Убив на это два дня, перелопатив кучу форумов, перепробовав кучу вариантов(хз, это я такой тупой или выложены нерабочие коды) удалось найти на ютубе рабочий вариант на канале: "микроконтроллеры с нуля!" в видео с номером 26. Решил поделиться этим на Пикабу, вдруг кому пригодится.

Сам код:

cli(); //запрет прерываний

//режим вывода не инверсный
TCCR1A|=(1<<COM1A1);  //1
TCCR1A&=~(1<<COM1A0);  //0

//режим шим c точной фазой и частотой
TCCR1A&=~(1<<WGM10);  //0
TCCR1A&=~(1<<WGM11);  //0
TCCR1B&=~(1<<WGM12);  //0
TCCR1B|=(1<<WGM13);  //1

//предделитель 8
TCCR1B|=(1<<CS11);  //1
TCCR1B&=~((1<<CS10)|(1<<CS12));  //0 0

OCR1A =25;  // 50% длительность импульса
ICR1=50;  // 20кГц

sei(); //разрешение прерываний

Код нужно добавить в Setup. Настраивается таймер - счетчик 1, только канал А, соответственно нужный сигнал будет только на пине D9. Частота задается значением в регистре ICR1. Ниже представлены протестированные значения и соответствующая им частота.
ICR1=10; // 100 кГц
ICR1=20; // 50 кГц
ICR1=30; // 33 кГц
ICR1=40; // 25 кГц
ICR1=50; // 20 кГц
ICR1=60; // 16,6 кГц
ICR1=70; // 14,3 кГц
ICR1=80; // 12,5 кГц
ICR1=90; // 11,1 кГц
ICR1=100; // 10 кГц

Если изменить предделитель, то частоты будут другие, например при предделителе 64 и ICR1=50, частота будет 2,5 кГц.

Скважность регулируется значением в регистре OCR1A, она зависит от значения в ICR1, таким образом, что максимальное значение OCR1A равно значению в ICR1, если они равны получится постоянный сигнал. При значении OCR1A = ICR1 / 2 получится меандр (длительность импульса и длительность паузы между импульсами равны). Еще пример: при ICR1 = 50 (20кГц) и OCR1A = 10, длительность импульса будет 20%.

В loop можно менять значение OCR1A и соответственно будет меняться скважность.

Протестировано в Proteus, затем было выполнено на Arduino Nano, все работает.

P.S. Если кто - то знает еще рабочие способы изменения частоты шим и скважности, особенно на таймере - счетчике 2 буду благодарен за информацию.

UPD: Еще один вариант

Всем привет! Не знал какое имя придумать заголовку, по этому назвал как предмет ремонта. Собственно, вопрос:

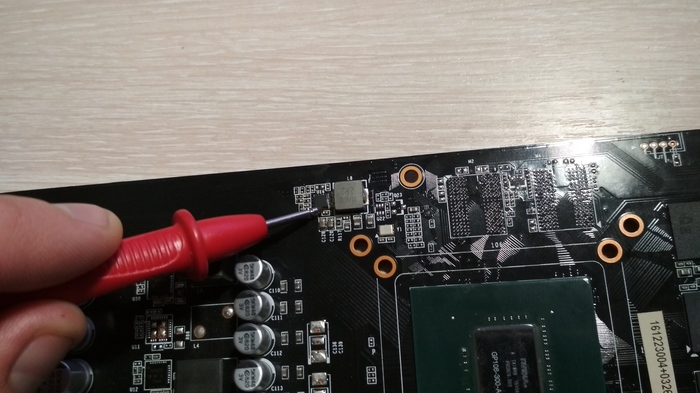

Плата один-в-один как у Palit, поднимаются все питания кроме pci express (1 вольт), видеопамяти (1.5 вольт) и ГПУ (0.8 вольт).

Что было сделано: заменен uP1728 - не помогло. Все напряжения есть кроме сигнала EN

EN выдаёт основной ШИМ NCP81174 - его замена тоже не помогла

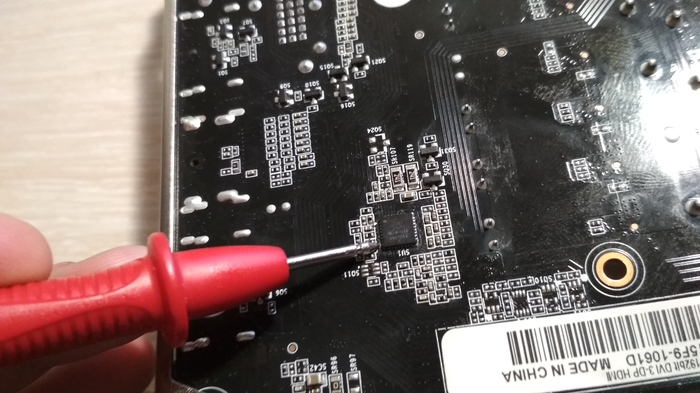

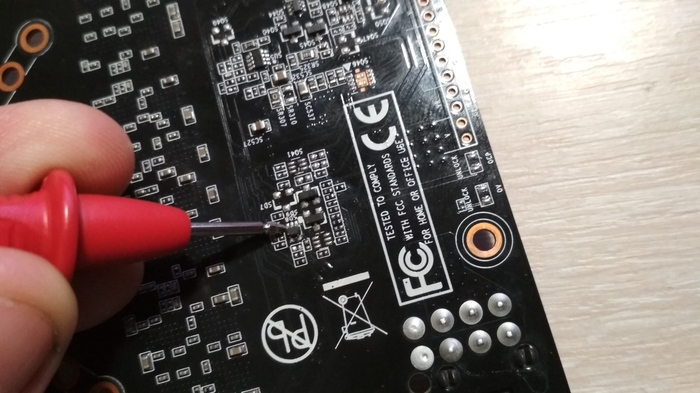

Путём прозвонки вышел на логику (название элемента, к сожалению, не знаю - буду признателен если кто подскажет). VCC 3.3 есть, IN A по нулям, IN B около 2х вольт (то же что на линии 1.8), GND звонится. Т.к. IN A нет, то на OUT Y тоже тишина, а должна быть единица (логика же).

Если замкнуть OUT и 3.3 - есть EN на шим PCI, но 1 вольта нет( Питание ГПУ так же появляется, начинает греться.

Подключал лабораторник - потребления нет( Ребят, куда копать? Третий вечер и часть ночи сижу с этой картой - уже не знаю куда рыть...

Заранее всем спасибо!
