Строим трайк
Строим трайк, как обычно из того что есть под рукой, ну а обычно вы знаете что это и палки :)
Делаю трайк из гироскутера, прошивка и ручка газа
Для всех подписавшихся на изготовление трайка выкладываю видео о прошивке гироскутера и модификации ручки газа для управления транспортом на базе гироскутера. Схема вот такая
прошивка и чертежи трайка можно скачать тут https://cloud.mail.ru/public/2ELE/4dvnymuPa
обратите внимание провода возле большого пальца, на многих платах цвета проводов перепутаны, и если ориентироваться на цвет проводов то можно сжечь плату.
либо эта ссылка
ручку не обязательно брать эту, можно любую, просто на этой уже установлены переключатели.
Также можно взять любую резистивную педаль от компьютерного руля.
любые три светодиода, маломощные резисторы
светодиоды показываю: индикатор питания, задняя скорость, повышенная скорость
также есть регулятор максимальной скорости, для маленьких водителей, в общей сложности 5 скоростей и повешенная и пониженная скорость. Итого 10 скоростей
Тут показана кнопка включения трайка, выбор направления и скорости
фонари гироскутера подключаем, вольтметр тоже
На этом видео о прошивке и возможных проблемах с которыми вы можете столкнуться.
На этом видео подробно о модификации ручки газа.
видео получилось большим и я решил калибровку и настройку контроллера. А также подключение передних фар показать уже в следующем видео.
Всем спасибо за внимание и подписывайтесь на мой ютуб канал - там гораздо больше информации.
Пока.
Показать полностью
6
2
Делаем трайк из велосипеда и гироскутера с подвеской
Для сына сделал трайк. И чтобы тряска не воздействовала на неокрепший позвоночник - хотел обязательно сделать "мягкий". Потому что знаю, что будет гонять по камням/кочкам/бордюрам.
Использовал для изготовления подрамника реактивную тягу от классики. Велосипедный амортизатор. Велосипед с колесами 16 дюймов. Набросал чертежи. Остальные можете скачать по ссылке внизу поста.
Трайк удлиняется на 30 см. Амортизатор можно регулировать по жёсткости.
Подножки специально сделал такие, чтобы нога не соскальзывала, и была защита от столкновения со столбиками или ещё чем то. Ноги беречь надо)))
Тут комментировать особо нечего повторить можно по моим чертежам. Колеса из леруа.
Сделал за три вечера, часов за 12. Конечно куплено всё было заранее.
Сиденье конечно можно использовать любое, но посмотрел - на авито продают драньё, а его ещё доделывать нужно. И как обычно кресла тканевые. А у нас транспорт. Будет пыль грязь. Нужно сиденье кожаное. В общем сиденье тоже сделал самостоятельно.
Скорость на этой резине предполагаемая 25-30 час.
Тормоза электронные гироскутера и дублируются ручным тормозом.
Прошивка гироскутера в такой трайк будет будет в следующий раз.
Все фото и чертежи и инфа о прошивке есть тут https://cloud.mail.ru/public/2ELE/4dvnymuPa
Подробнее о изготовлении и как ездит первая версия трайка на штатных колесах гироскутера можно посмотреть на видео
Спасибо за внимание.
Показать полностью
8
1
Трайк 3вд
трайк доступен для продажи целиком или отдельно рама
Трайк 3дв для прогулок ! Суммарная мощность 2200ватт аккум 48в 30ач, запас хода 50км

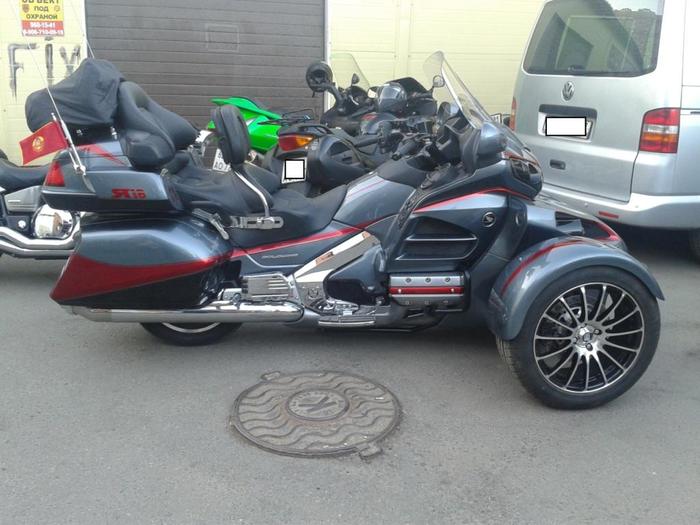

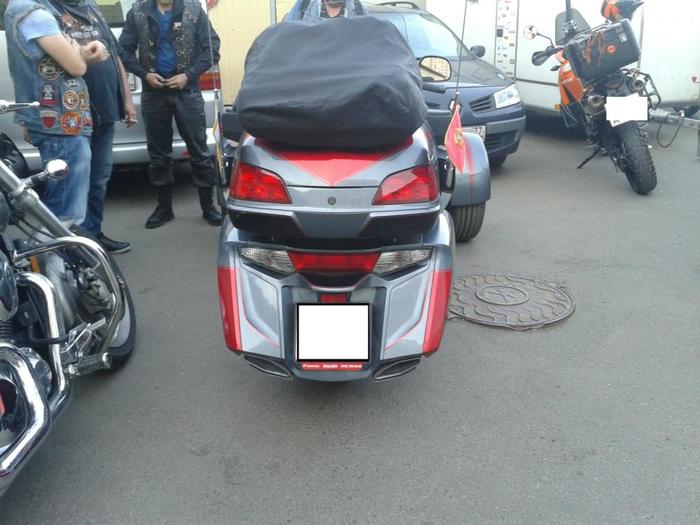

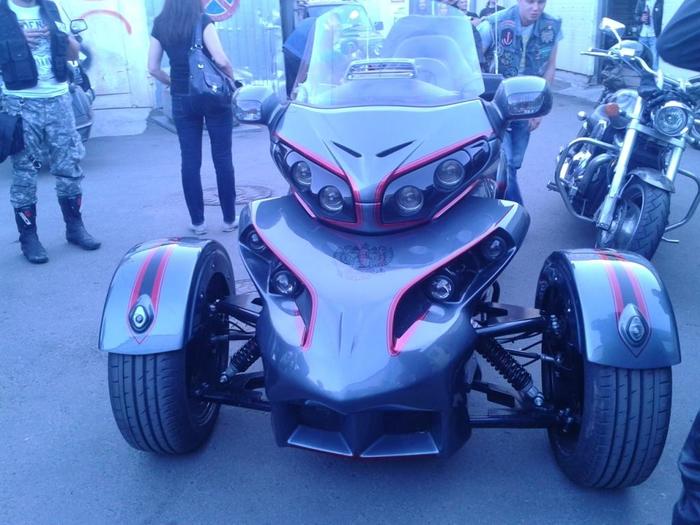

Пепелац
Встретился на просторах необъятной
Показать полностью
4
Что это за тачка, чувак? «Старый новый трайк» Testver пермского Бармалея
Этот трайк создавался по заказу в стиле ретро
Фото: Сергей Федосеев
Это, конечно, не автомобиль, но пройти мимо такого красавца, согласитесь, не просто. Пермский кастомайзер Юрий Бармалей собрал это трёхколёсное чудо по заказу, и скоро Testver покинет гараж создателя. Трайк Юрия не так давно оценили федеральные министры, посетившие Пермь. Другой трайк снимается в рекламе сотового оператора вместе с Дмитрием Нагиевым. Мы встретились с Бармалеем и узнали подробнее про его увлечение и про создание Testver.
Testver — «брат» по-венгерски
Фото: Сергей Федосеев
— Что это за зверь?
— Это трицикл или трайк по-английски с именем Testver. Он выполнен в ретро-стиле на заказ на базе мотоцикла BMW с задней скоростью. Всё, что здесь видно, — это веяния из головы. Всё в старом харлеевском стиле, потому что родоначальником всех стилей остаётся Harley.
Testver создан на базе двигателя BMW
Фото: Сергей Федосеев
— Почему вы решили заняться трайками. С чего всё началось?
— В детстве, в юношестве я объездил все мотоциклы, которые только были. Потом, как у многих, — институт, армия, квартира, машина. Потом уже когда стало под сорокет, понимаешь, что жизнь проходит мимо, и я решил заняться мототехникой. Но я хотел строить именно трициклы. Потому что этого нет вообще в России. Штучные на пальцах можно пересчитать. Я-то бьюсь с тем, чтобы выйти на мелкую серию, чтобы производить их мелкосерийно. Есть такое мероприятие «Пермская муть». Общеуральский сейшен, когда зимой выезжают на базу на всём, что может двигаться зимой. Мы решили попробовать на базе М-72 1954 года построить трайк. А потому уже пошли профессиональные классические. Например «Дикарь». Он сейчас в Москве. Его можно увидеть в рекламе МТС с Нагиевым, которая сейчас идёт.
Трайк Дикарь появляется на 16-й секунде ролика
— Как «рождается» такой трайк?
— Концепция рождается в голове. Я их не рисую, я не умею рисовать. Я рисую их, грубо говоря, железом на стапеле (платформа для постройки техники. — Прим. авт.). Я ставлю двигатель и вокруг него начинаю строить.
Юрий показывает трайк министру финансов РФ Антону Силуанову
Фото: Тимофей Калмаков
— Что хотел заказчик, который заказал Testver?
— У него только слово «ретро» было. Остальное — наши придумки. Мы придерживались этого стиля, чтобы трайк был визуально старый. Старый новый трайк, скажем так. Этот мотоцикл — подарок, который готовит пермский заказчик брату. Testver — это с венгерского «брат».
К деталям — особое внимание
Фото: Сергей Федосеев
— Какие детали использовали при строительстве Testver?
— Мотоцикл BMW 1200 LT. От него у нас двигатель, мозги и всё. Всё остальное уже — это или изготавливали, или приобретали. Вилку купили. Сзади — полностью независимая подвеска на четырёх амортизаторах. Все вещи, которые мы изготавливаем в мастерской, требующие точности инженер выполняет в чертежах. Хоть и говорят: «на коленках делается», у нас каждый узел — это чертежи, это токарка, это фрезерка, это ЧПУ-станки. Колёса американские. Руль мы сами гнули, затем его омеднили. Фары от трактора Т-150. Светотехника от Hella. Сделали дополнительный бак на 29 литров бензина. Очень много вещей, который мы печатали на 3Д-принтере: накладка на бак, накладка на двигатель, накладка на фару, пульты на ручках, поворотники. Крылья тоже сами делали. Трайк на пневматической подвеске. Если ты залез куда-то, то у него клиренс поднимается до 23 сантиметров.
Корпус фары от трактора Т-150
Фото: Сергей Федосеев
— Какие характеристики у этого трайка?
— У него 155 «лошадей», рабочий объём — 1200, масса — 800 килограмм. Максимальную скорость не знаю. Пока обкатывал его, разогнал до 140 километров в час. Запас ещё есть, но всё-таки разгонять его до 200 километров в час смысла я не вижу. У него задачи другие. Многие спрашивают: «А сколько прёт?» Это всё равно что спросить: «Сколько мешков картошки может "Ока" перевезти?» Он не для этого. Он прогулочный мотоцикл, на котором можно выехать, показать себя, приехать своим ходом на выставку, порвать всех и уехать.
Фото: Сергей Федосеев
— Сколько времени понадобилось, чтобы создать Testver?
— Девять месяцев работы. Я сам не ожидал, но оказалось очень много мелочей, на которые пришлось обратить внимание. Когда мы выезжали на открытие мотосезона, к нам подходили люди и спрашивали: «Какого он года? Как он ещё ездит?» Мы объясняем людям, что он этого года выпуска. Я понимаю, что мы добились той цели — люди визуально оценивают его как ретро.
На корпусе много кожаных элементов
Фото: Сергей Федосеев
— Есть ли проблемы с регистрацией трайка как транспортное средство?
— Это, наверное, самое простое в этом цикле. Проблем не бывает.
Фото: Сергей Федосеев
— Как реагируют прохожие и водители на ваш трайк?
— У всех шок, конечно. Все проезжающие сигналят. Просто так не проедешь. Подкрасться не удастся на таком аппарате. Да на любом, которые мы делаем. Всё равно они бросаются в глаза.
Юрий надеется запустить мелкосерийное производство трайков
Фото: Сергей Федосеев
— Если не секрет — за сколько продаёте?
— Секрет. Но самый простенький трайк — от 50 тысяч долларов, а остальное — от пожелания клиента. Если запустим серийное производство, то цена, конечно, будет ниже. Сейчас ищем инвестора.
