Пересадка квартета. Спил и выпил процессора на телефоне iPhone 6 Plus
Починил для тех, кому долго и скучно смотреть часовые видео. )))
0 просмотренных постов скрыто
Кидаем квартет на телефоне iPhone 6 Plus
Ранее выкладывал пару видосов, по спиливанию и выпиливанию проца(ссылки прикреплю в хронологическом порядке). Возникла куча вопросов: "Зачем?", некоторые вообще восприняли "нетрадиционную медицину" в штыки. Если данный вопрос вам действительно интересен, откройте например учебник физики за 6-8 класс, или просто погуглите о изменении физических свойств веществ, под воздействием температур, а так же, о теплопроводности. Затем возьмите в руки плату от любого современного мобильного телефона и включите голову. )))

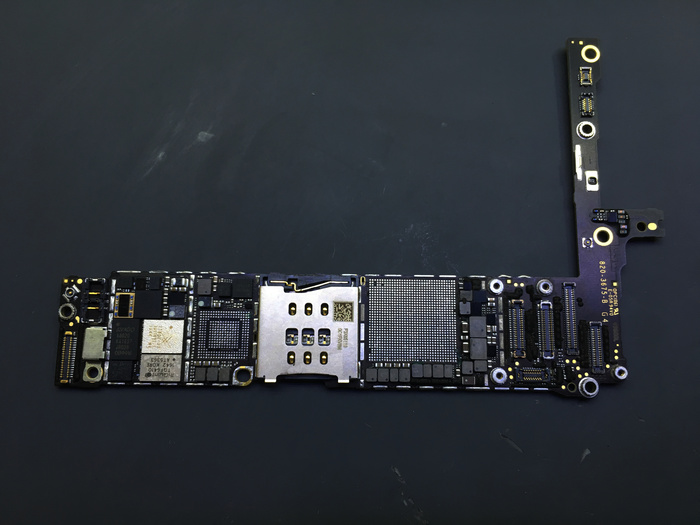

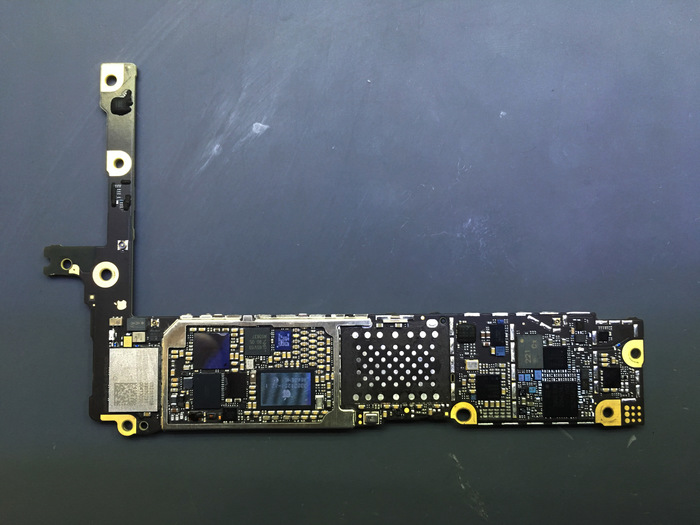

Собственно сам пациент. )))

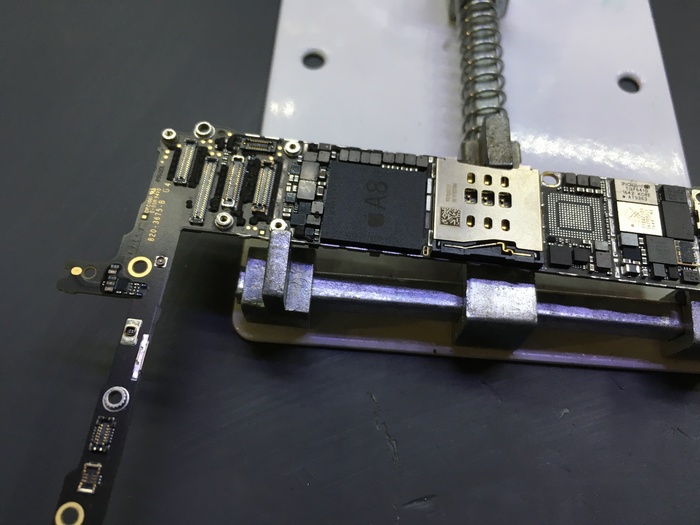

Первым делом перельём eeprom. Сдуваем модем. По схеме смотрим куда паяться.

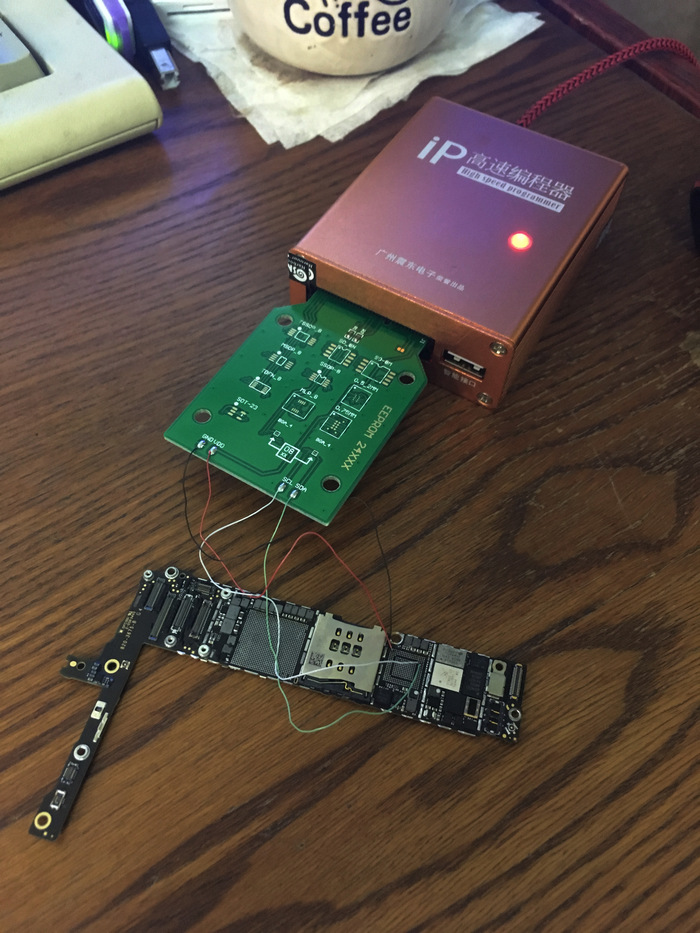

Подпаиваемся, цепляем к боксу.

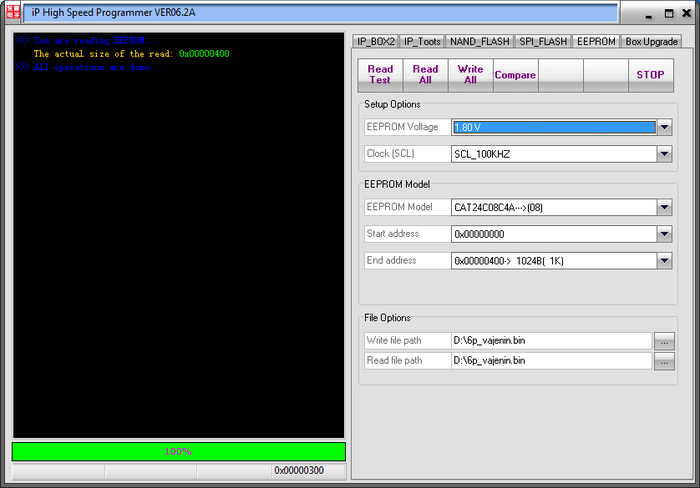

Считываем с 1й платы, заливаем во 2ю.
С донорской платы спиливаем проц, процесс спила можно по смотреть здесь: https://pikabu.ru/story/spil_protsessora_na_telefone_iphone_...
Пересаживаемый проц выпиливаем. Процесс выпила: https://pikabu.ru/story/vyipilivaem_protsessor_na_telefone_i...

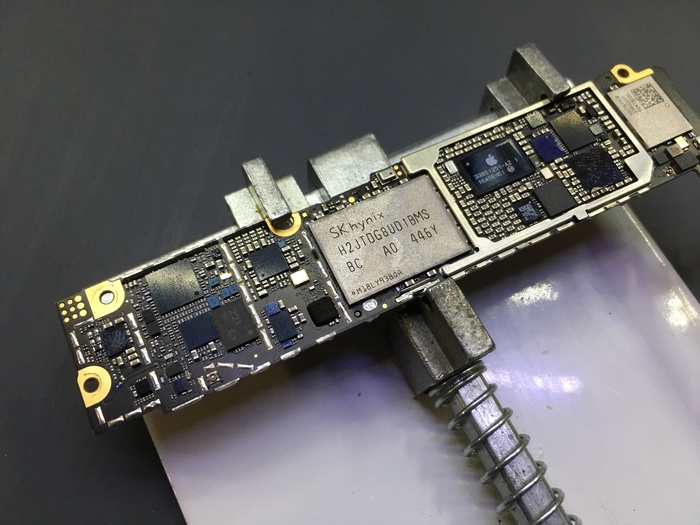

NAND сдуваем феном. Процесс выпайки NAND'а можно по смотреть во 2м видосе. )))

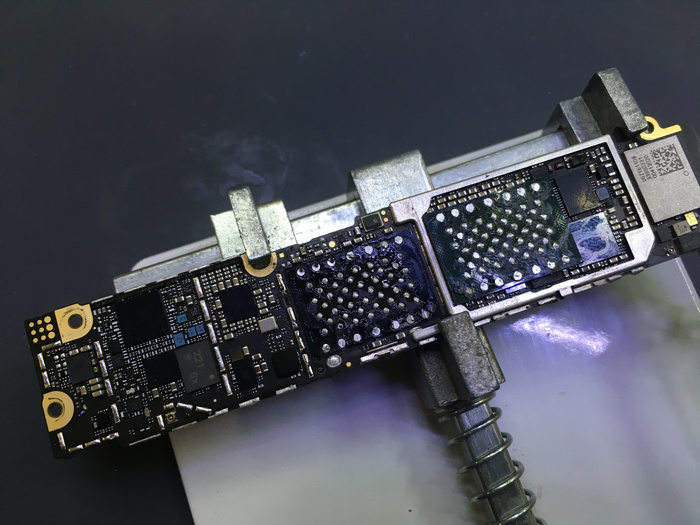

Чистим компаунд, отмываем плату.

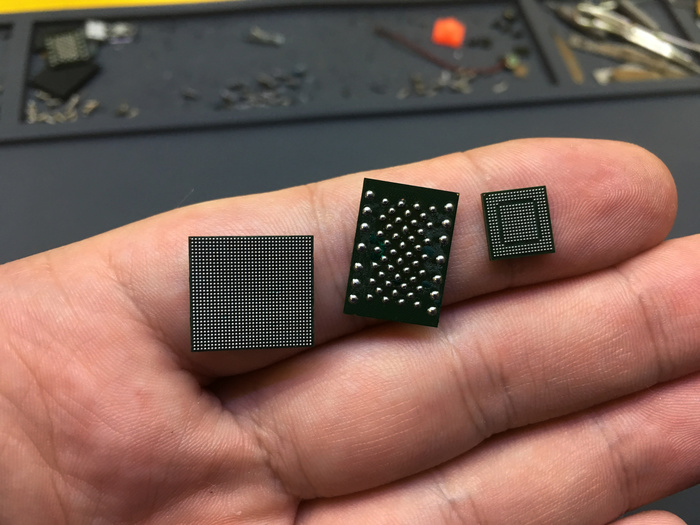

Накатываем микрухи. )
Усаживаем проц, цепляем тел к компу, шьём. Видим на дисплее телефона яблоко, в тунце 40 ошибку. Значит проц мы усадили успешно.

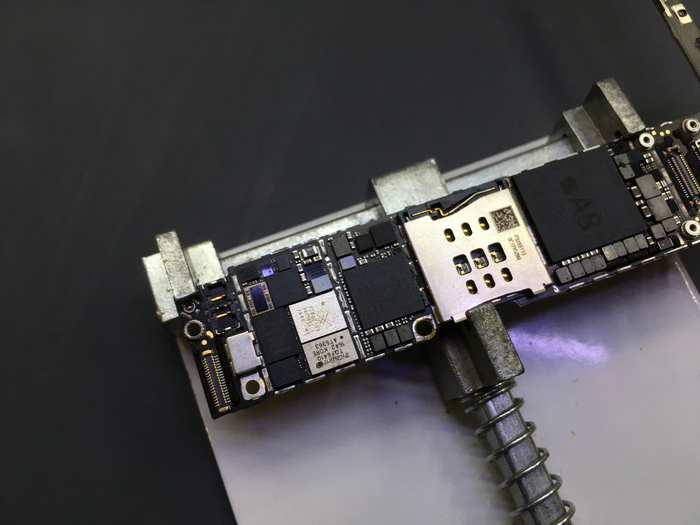

Садим NAND и модем.

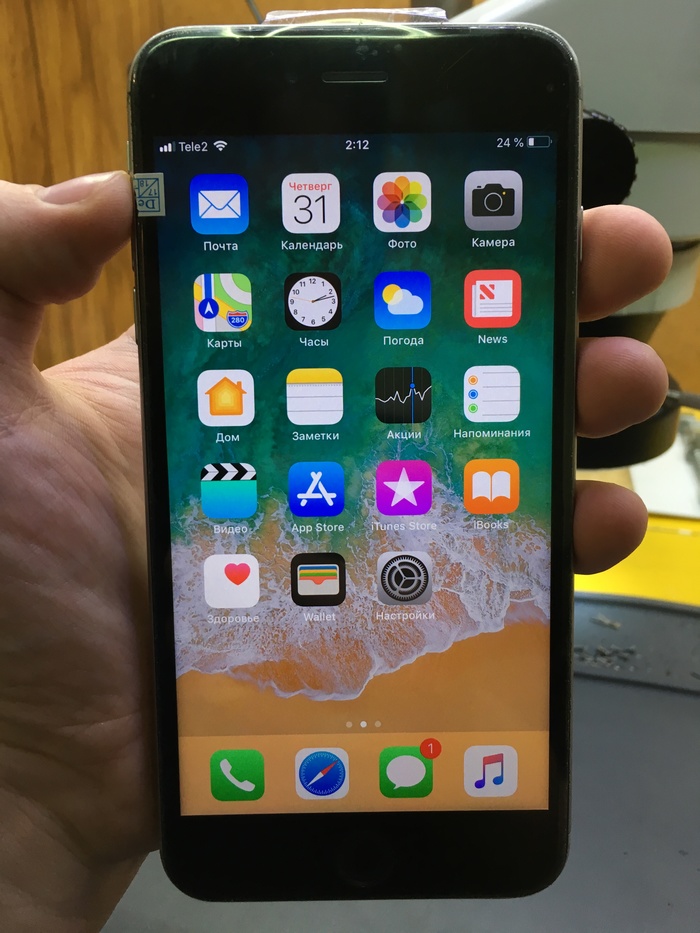

Телефон будет моргать яблоком. Принудительно загоняем в DFU, шьём. Получаем рабочий аппарат. )))
Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_2111
Показать полностью
12
Выпиливаем процессор на телефоне iPhone 6 Plus
Продолжаем квартетить. )))
Спил процессора на телефоне iPhone 6 Plus
На видео основная часть подготовки платы к пересадке квартета. Как снять модем и NAND думаю мало кому интересно, да и материала этого предостаточно на тытрубе, спила же процов "руками", я не видел. )
Особо внимательные думаю заметили, что в процессе были снесены 3 задействованных пятака. A29, M33 и R33. A29 идёт по поверхности платы, восстановится он легко. pp1v2 шина(пятаки M33 и R33) дублируется, вызвоним её на самом проце, скорее всего даже восстанавливать не придётся. )))
Баобаб проросший из спиленного баобаба
Показать полностью
1
Дерево в дереве
Показать полностью
1
Пилим проц на телефоне LG Optimus L5(E615)
Понекрофилим? Давно не было у меня на ремонте старья. И вот зашла данная лыжа на замену флехи. Лично я вижу лишь несколько причин, почему люди несут подобное в ремонт:
1. Телефон дорог как память.
2. Взял по пользоваться и тел скирпичился на руках.
3. Лень. Не хочется разбираться с новым гаджетом.
4. Человек мазохист. Практикует самобичевание, юзая такие телефоны. )))
Это уже не моё дело, хочется - сделаю. ))) Заменил флеху как обычно, спилил трупа, посадил новую на минималках. И началось веселье. Телефон страшно тупил и зависал. Спустя несколько зависаний и вовсе повис на заставке. Оно и не удивительно, эти аппараты сгнили уже от времени. Тут и думать нечего, нужно катать проц. Но катать флеху повторно мне стало лениво, да и греть лишний раз компаундную плату не хотелось, по этому было принято решение спилить проц.
Достаём плату, чистим компаунд.
Спиливаем микруху до пятаков. С начала крупной насадкой, остатки рихтуем мелкой.
Чистим паяльником, отмываем от грязи. Не обращаем внимание на отсутствующие пятаки, в основном это NC'шки. Оборвал лишь 2 нужных, восстанавливаем проволочинами, замазываем зелёнкой. )))
Проц дёргаем с аналогичного донора, чистим, накатываем.
Зажимаем плату в нижний подогрев, усаживаем.
Собираем, проверяем. Теперь всё отлично работает. )))
Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_1547
