Был в советское время такой фотоаппарат, как Киев-88. Собственно, и сейчас находятся энтузиасты, снимающие на это чудо техники, вот только надёжностью он даже в лучшие свои годы не славился, зато он имел съёмные кассеты для плёнки, которые в наши дни можно найти на барахолках в больших количествах и почти даром. Одна из таких кассет в очень хорошем состоянии оказалась у меня на руках и я решил использовать её для изготовления пинхола. Для тех, кто не знаком с термином, пинхол — это простейшая фотокамера без объектива, где свет попадает на плёнку через крошечное отверстие.

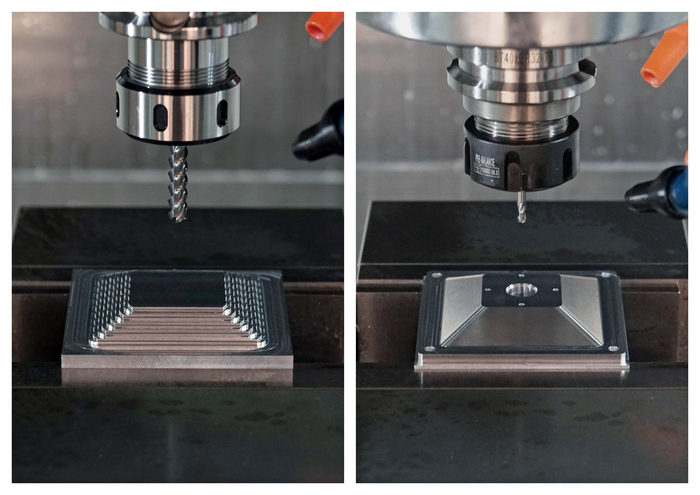

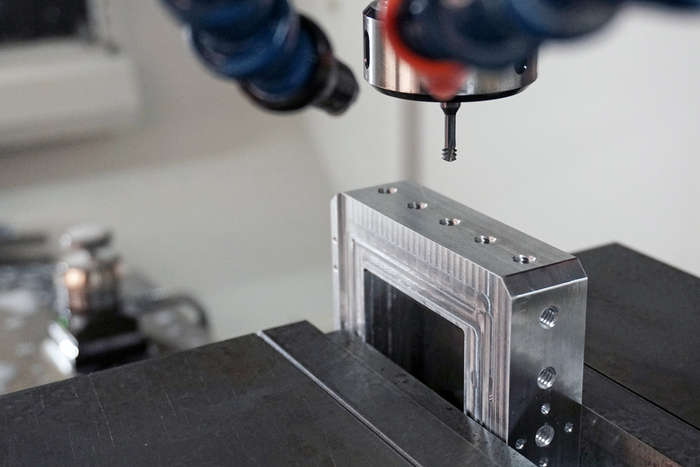

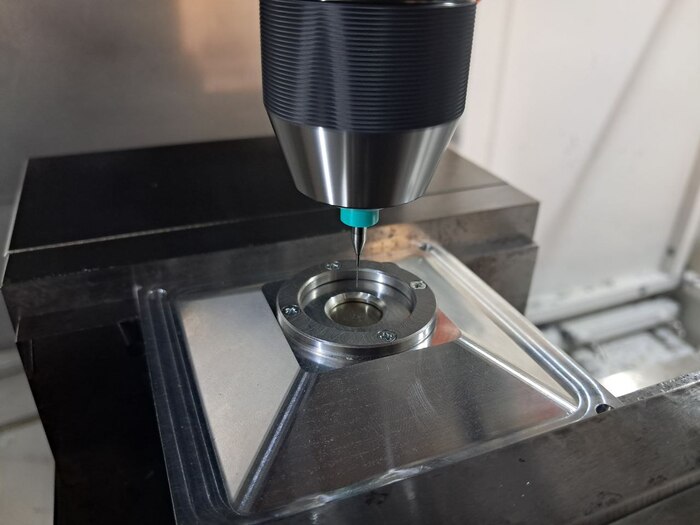

Корпус камеры я сделал на ЧПУ из цельного куска алюминия, а точнее из двух кусков, так как конструкция задумана модульная и в перспективе я хочу приспособить сюда объектив. По бокам корпуса добавил отверстий с резьбой 1/4 дюйма, как на клетках для современных камер, чтобы можно было крепить всякие вспомогательные аксессуары.
Переднюю съёмную часть делал с таким расчетом, чтобы расстояние от отверстия до плёнки было 35мм, что даст угол обзора примерно 78 градусов.
По канону само отверстие, через которое свет попадает на плёнку, многие делают с помощью иголки, отсюда и название "пинхол" (pin - булавка, hole - отверстие). У меня, к сожалению, иголки под рукой не было, но был станок с ЧПУ и свёрла для печатных плат диаметром 0.3мм. С помощью этих нехитрых приспособлений я и сделал отверстие в пластине из нейзильбера.

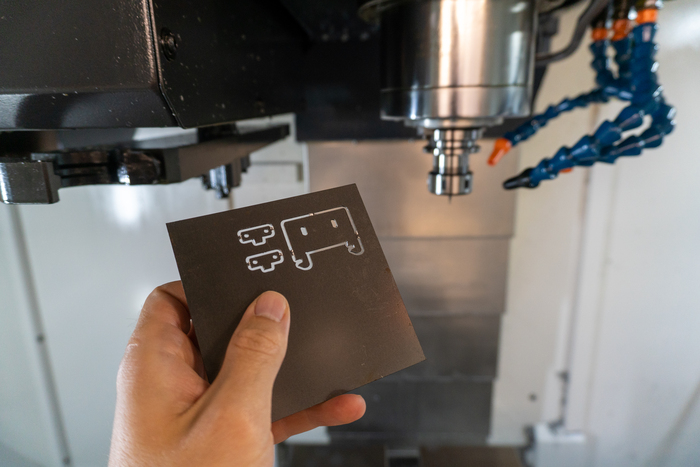

Так как самой камеры у меня под рукой тоже не было, некоторые детали пришлось срисовывать из инструкции по эксплуатации фотоаппарата, а затем подгонять размеры под те, что мне известны. Это относится к крючкам, за которые сменная кассета фиксируется на камере. К счастью, всё подошло с первой попытки.

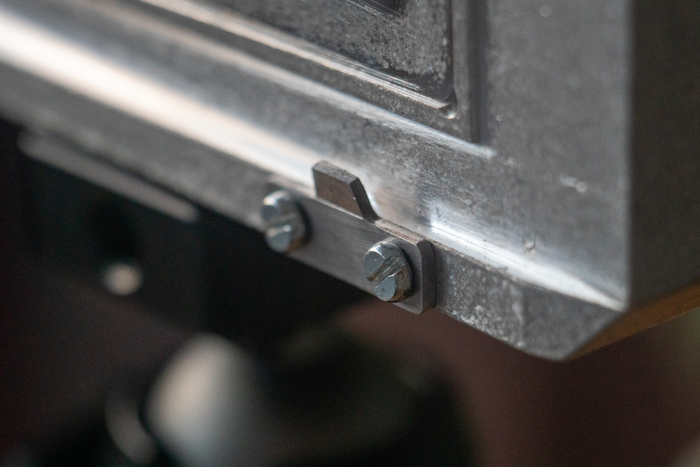

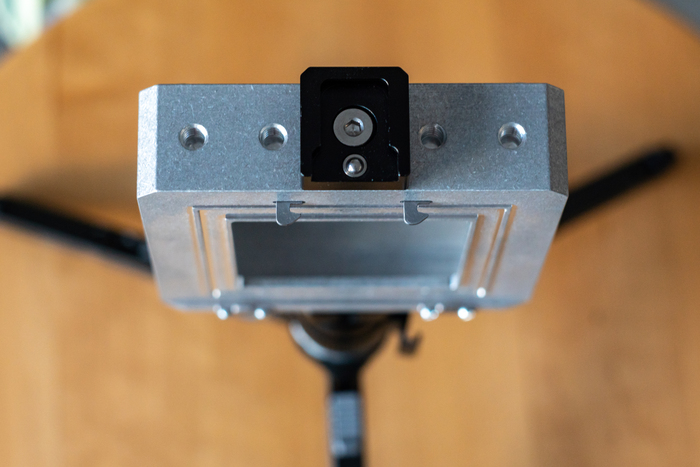

Вот тут можно разглядеть систему крепления более наглядно.

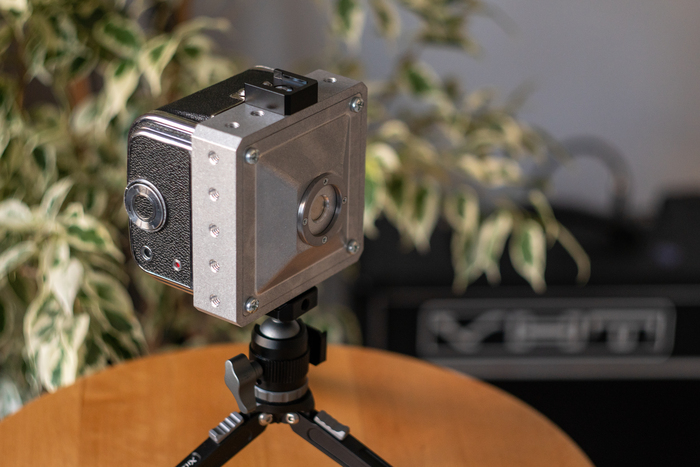

Вот так выглядела камера в сборе перед анодированием. К сожалению, этот процесс я не умею делать самостоятельно и пришлось отдать детали в контору, которая на этом самом анодировании специализируется.

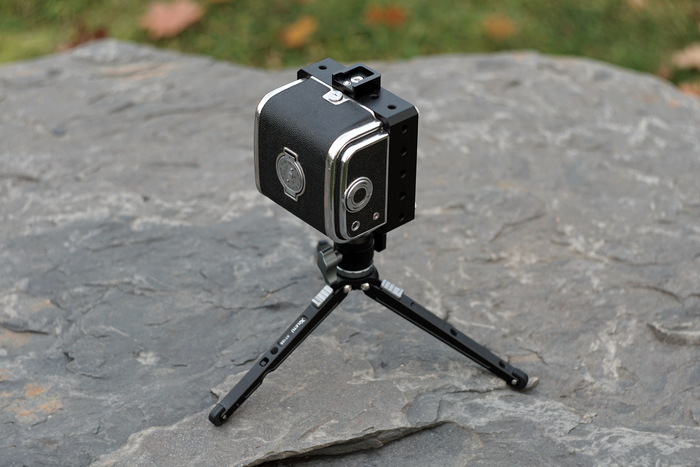

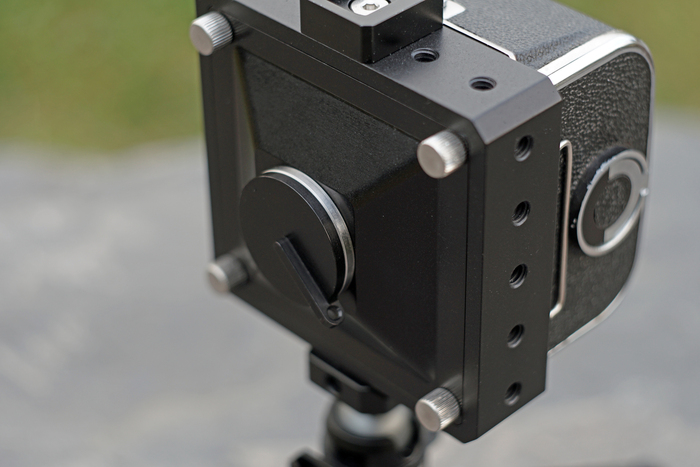

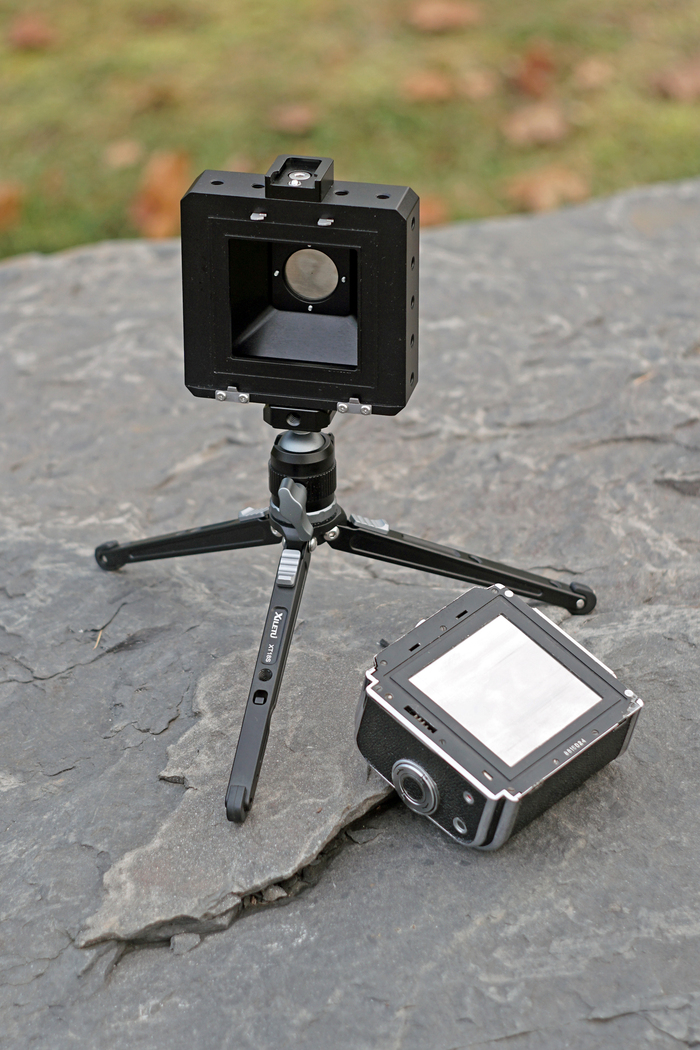

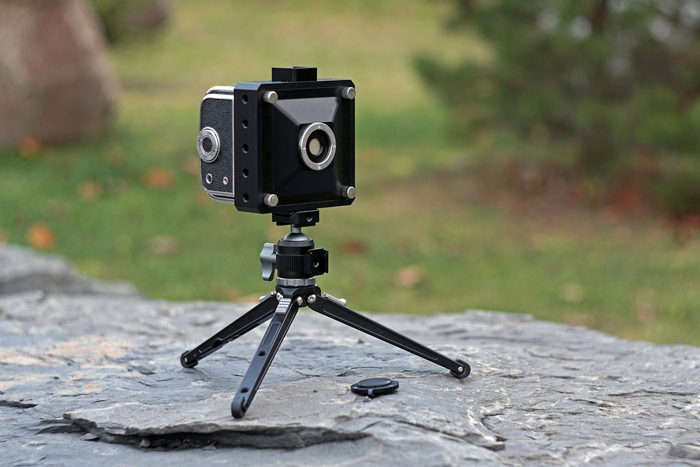

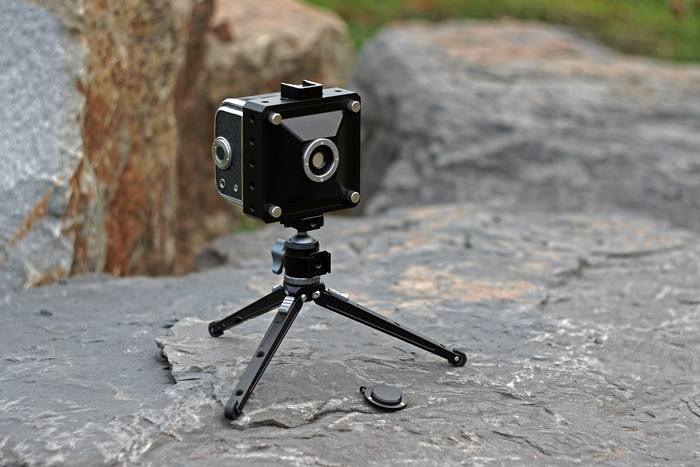

А вот и конечный результат. Хотя насчёт конечного не всё так однозначно, ведь конструкция, как я писал выше, задумана модульная и я оставил задел для последующих экспериментов, но это уже другая история)
Что касается затвора, то решил пойти простым путём и просто сделал крышку на магнитах. Учитывая, что обычно выдержки составляют от 5 секунд до минуты, вполне можно справиться и снятием/закрытием крышки вручную.
Ну и, конечно же, тут напрашиваются фото, которые можно сделать этой штуковиной. Из-за множества рабочих дел и короткого светового дня мне пока удалось отснять лишь одну катушку плёнки, но для примера, думаю, уже неплохо. Несколько фото будет в карусели ниже. Плёнка — Kentmere Pan 200.
Надеюсь, пост был вам интересен. Для желающих повторить этот опыт или подсмотреть какие-то решения, я выложил 3д-модели в свободный доступ у себя на сайте - maksshevtsov.ru/diy-cameras. Камера не обязательно должна быть из металла, корпус вполне можно распечатать на 3д-принтере. Ну и также буду рад видеть всех интересующихся темой плёночной фотографии и фотографии в целом у себя в канале, где я тоже делюсь своими экспериментами)
