Всём привет. Что то в последнее время не хватает времени выкладывать посты. Связано это с тем что много ремонтов, обучаю нашего нового инженера ну и множество других дел)))

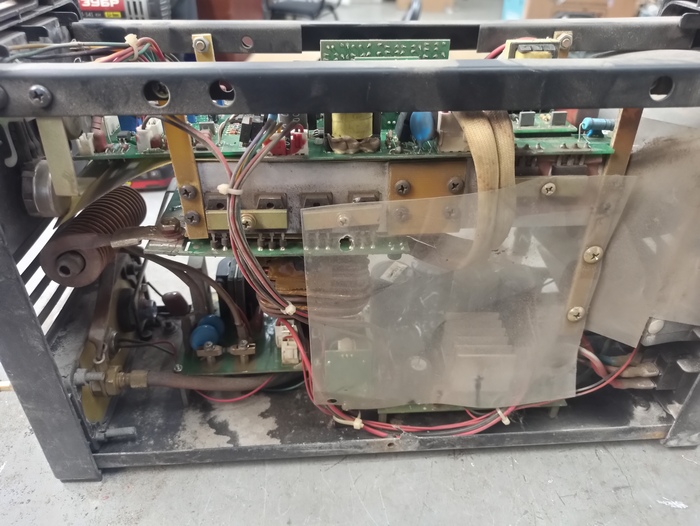

Итак в ремонте у нас сегодня аргонодуговая сварка построенная на базе трехэтажки

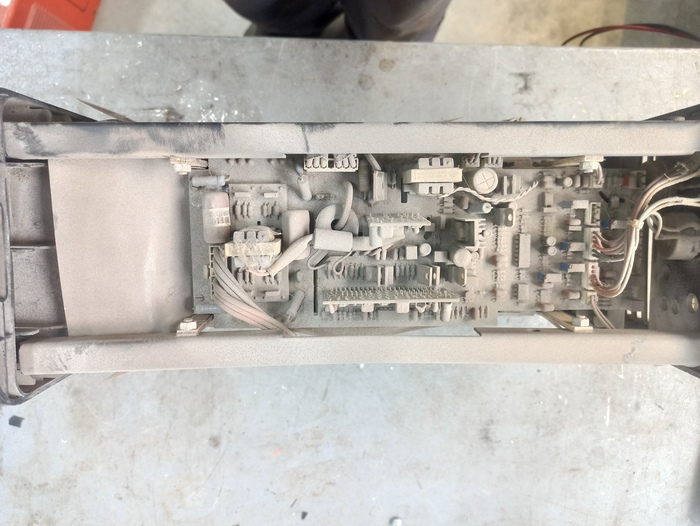

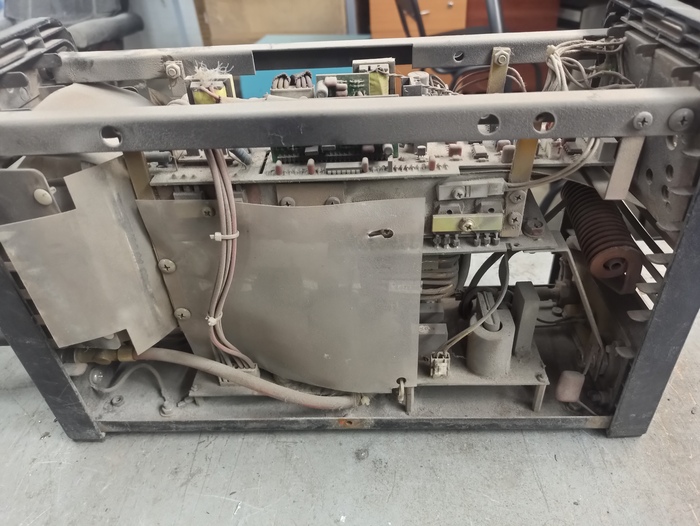

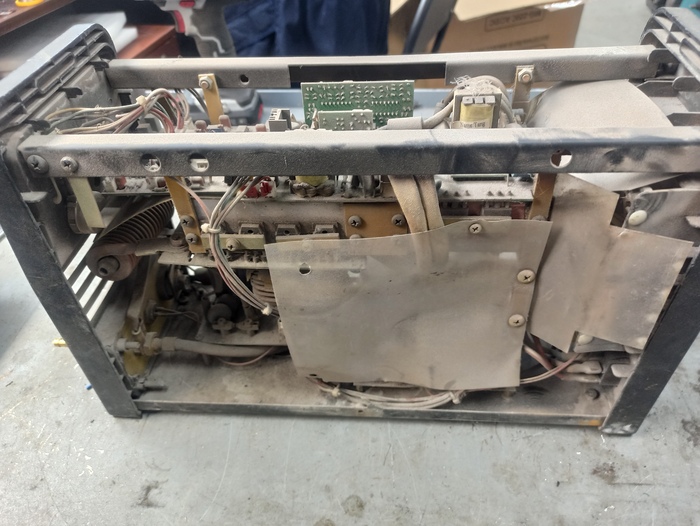

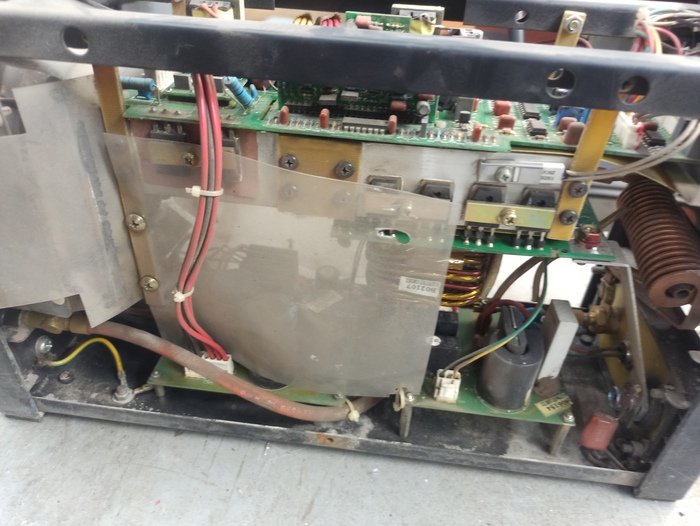

Как мы видим владелец данного аппарата похоже давным давно его не продувал.
Ну что ж придётся это сделать за него))

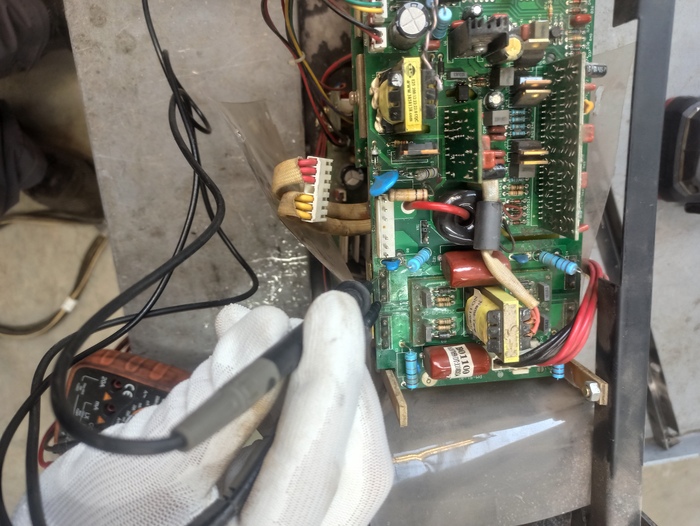

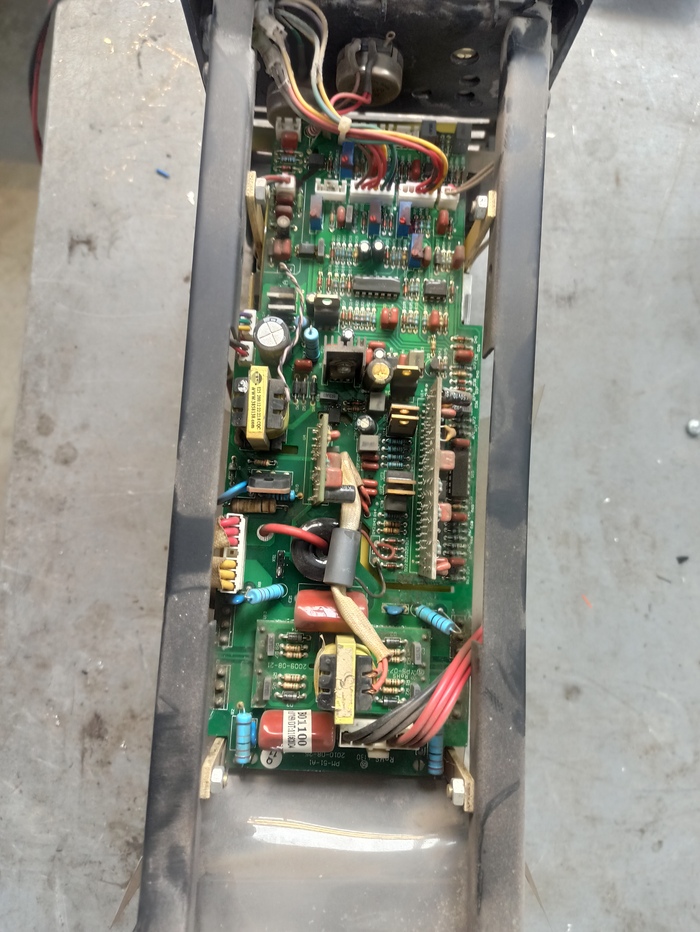

После первичных проверок было выяснено что в данном аппарате не работает блок питания.

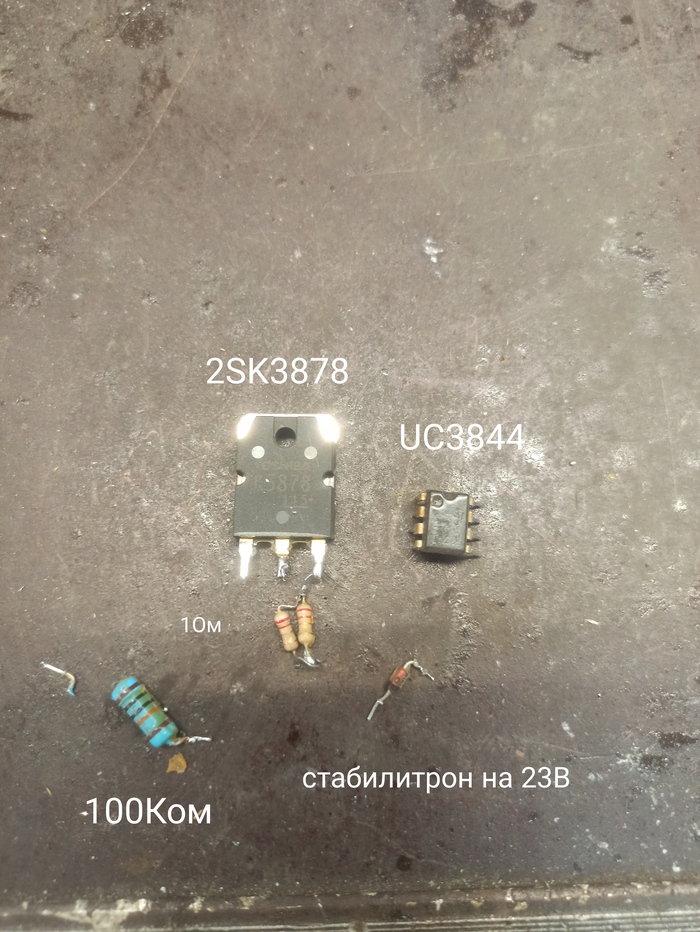

Блок питания здесь построен по стандартной схеме шим UC3844 и мосфет 2SK3878 который и был в коротком замыкании, стабилитрон тоже в коротком, резисторы показывали сопротивление в мегаомах. После проверки всех элементов в блоке питания были найдены и заменены следующие элементы

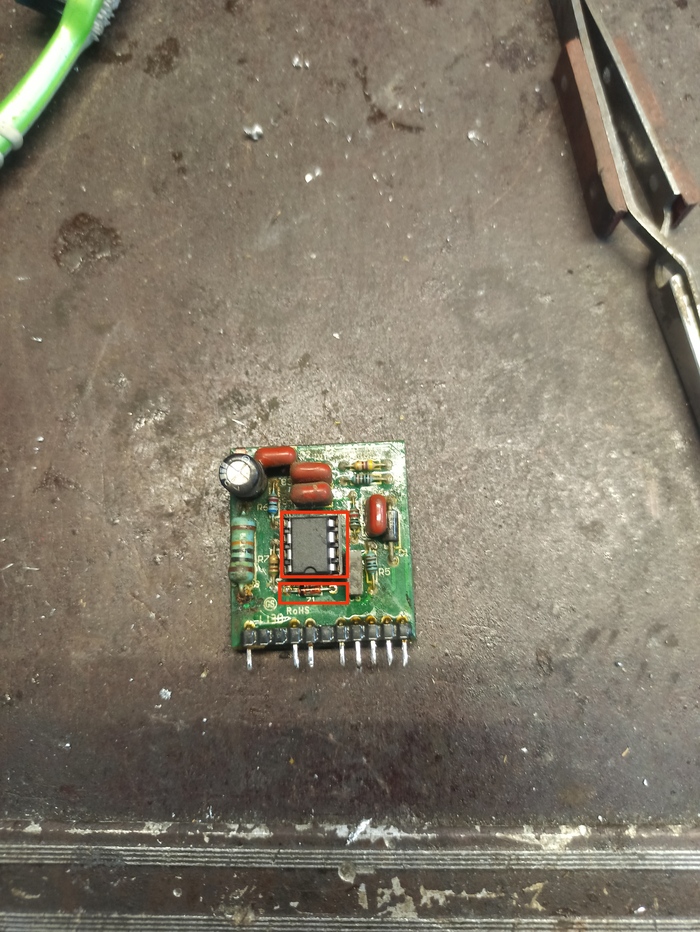

На плате с шим были заменены UC3844 и стабилитрон на 23 вольта

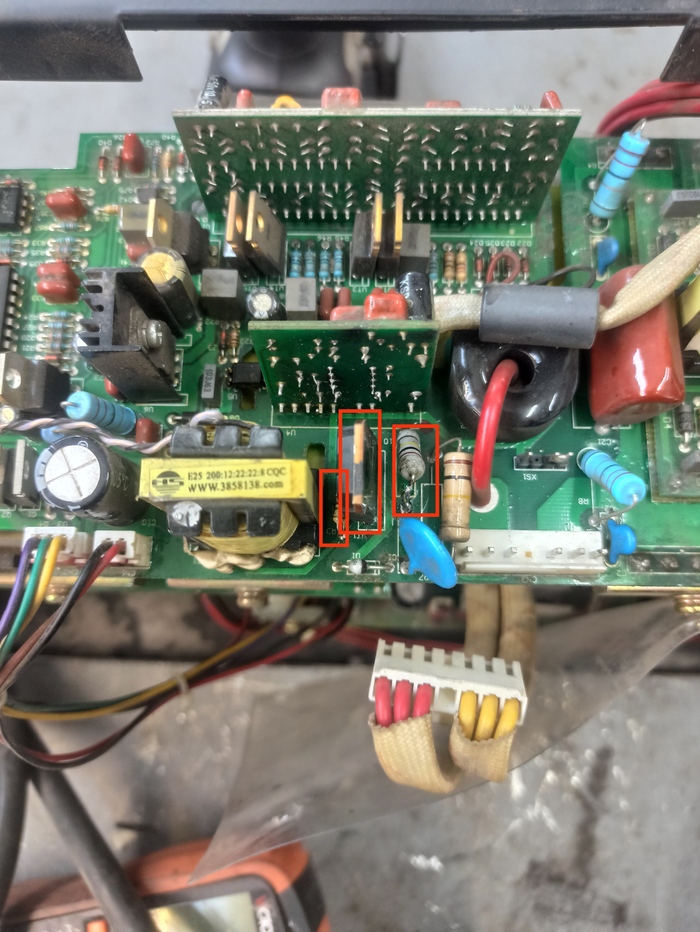

На основной плате были заменены мосфет и резисторы

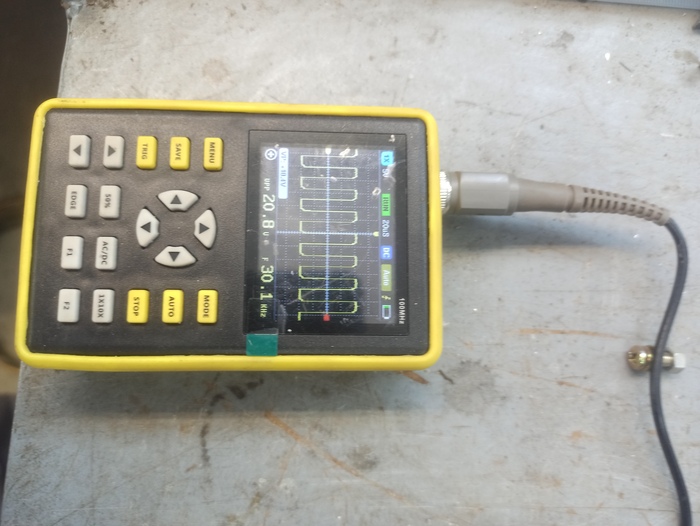

После этого запускаем аппарат с отключенными выходными диодами чтобы проверить сигналы на транзисторах

С сигналами всё хорошо. Следующий шаг это подключаем выходные диоды. И снова включаем пробуем запустить процесс сварки замкнув разъём кнопки на панели. Осциллятор работает а это значит что силовая часть у нас работает.
Теперь можно и на сварку проверять
ГЛАЗА!!!

Как видим всё работает, ток регулируется, подача газа есть.
На этом ремонт закончен.
Спасибо всём за внимание.
P. S. не сочтите рекламой. Я решил начать собирать различные схемы таких устройств как ноутбуки, телефоны, сварочное оборудование на своём сайте. Сделано это для того чтобы экономить время а не искать на каком же форуме схему можно скачать без регистрации и смс. Сайт постепенно пополняется, в данный момент я собирался заполнить категорию материнских плат но как оказалось на gsm forum теперь даже через vpn не заходит.
Будет очень хорошо если сайт поможет кому то кто часто ищет схемы.
Если вдруг кто то готов поделиться схемами то пишите в телеграме @bfg10kt
Сайт вот http://pcbchart.ru/
Спасибо всем за внимание)))

Большое и нудное видео для тех, кому очень давно хотелось попробовать поварить медные скрутки, но так и не довелось. Варю обычным сварочным инвертором. В качестве электрода использую графитовый стержень из солевой батарейки размера "C".

Поварил и одножильные и многожильные провода, а потом попробовал поломать пассатижами. Обо всём этом в моём видео в конце поста (можно смотреть на скорости х2).

Небольшой спойлер - варить скрутки нужно на ПРЯМОЙ ПОЛЯРНОСТИ.

Всем привет. Сегодня у нас очередное чудо китайского производства. Заявлено что у него 250 ампер))) но это мы проверим в конце. ПВ при 250 амперах 20%.

Проблема у этих ручников распространенная и это сгорела сила. Я не знаю похоже люди действительно верят что купили ручник за 3 т.р на 250 ампер и обманули систему))) и берут наверное электрод 5 и варят пока сила не сгорит

Сгорело всего одно плечо, два других транзистора живые.
Сигналы были проверены и теперь время запаивать новые транзисторы и включать

Как видим холостой 94 Вольта
Ну и конечно же проверим на сварке максимальный ток

Как видим у таких мини аппаратов всегда предел 150-160 ампер. Если вы видите что написано больше то это очередной маркетинг
Всем спасибо за внимание

Всем привет. Рад что многим понравилась данная тема. Спасибо всем кто подписался и поставил плюсики)))
Сегодня на ремонте у нас такой аппарат

Неисправность не известна, поэтому нужно сначала открыть его и проверить силовую часть и выходные диоды.

Как видно после вскрытия силовая часть сгорела. Проверив все транзисторы, оказалось что выгорели все восемь штук. Скорее всего это произошло из за того что во внутрь попала металлическая пыль и произошло короткое замыкание транзисторов на корпус.
Выпаиваем транзисторы и зачищаем черноту.

Вот они горелые как угли)))

Выпаяв транзисторы и проверив импульсы с шим оказалось что их нет. Меняем шим.

Проверяем импульсы теперь

Все отлично. Запаиваем транзисторы, только на ножки одеваем термоусадку на всякий случай и чтобы подобных ситуаций больше не случалось

И идём проверять на сварку

Всем спасибо кто дочитал до конца)))
Если есть какие либо вопросы то задавайте, обязательно отвечу, если знаю)))

Всем привет))) работаем в небольшом сервисе по ремонту сварочного оборудования и решил буду публиковать ремонты. Главная цель показать владельцам сварочных аппаратов что иногда неисправности не требуют много вложении и можно самостоятельно починить имея минимальный инструмент.

Итак приехал данный аппарат с неисправностью что что то болтается внутри и не работает управление.

Разбираем аппарат для того чтобы проверить что там болтается. И ещё нужно проверить силовую часть и выходные диоды

В большинстве случаем диагностики неисправности определяются при визуальном осмотре. Разобрав видим виновника всей проблемы - это выпавший из места крепления трансформатор который упал на плату управления и вследствие чего замкнул. Скорее всего такое произошло из-за падения или удара.

Выпаяв плату управления мы видим что отгорела дорожка на обратной стороне. На стороне элементов сгорели MC3307D, BAV99 6 штуки, конденсатор 100нФ

Заменяем данные элементы и впаиваем обратно плату управления. Крепление дросселя заливаем эпоксидкой и оставим до застывания.
После того как все готово включаем аппарат.

Видим что холостой ход есть. Регулировки работают. На сварке данный аппарат тоже был проверен.

Если у вас есть пожелания и критика то всегда буду рад услышать. Посты постараюсь выкладывать постоянно.
