Свайно-ростверковые фундаменты
Используются как с железобетонными, так и с винтовыми сваями.
По винтовым сваям, для обвязки, в качестве ростверка, используется чаще всего стальная балка: швеллер или двутавр. Их форма обеспечивают наибольшую жёсткость, высоту профиля следует выбирать с учётом частоты завинченных свай, но не менее 100 мм.
Можно использовать и железобетонный ростверк. В этом случае над оголовками свай необходимо усилить армирование нижнего пояса ростверка, чтобы минимизировать деформацию ростверка над сваей и исключить его продавливание. Высоту ростверка не желательно делать менее 250 мм., защитный слой бетона не менее 25 мм.

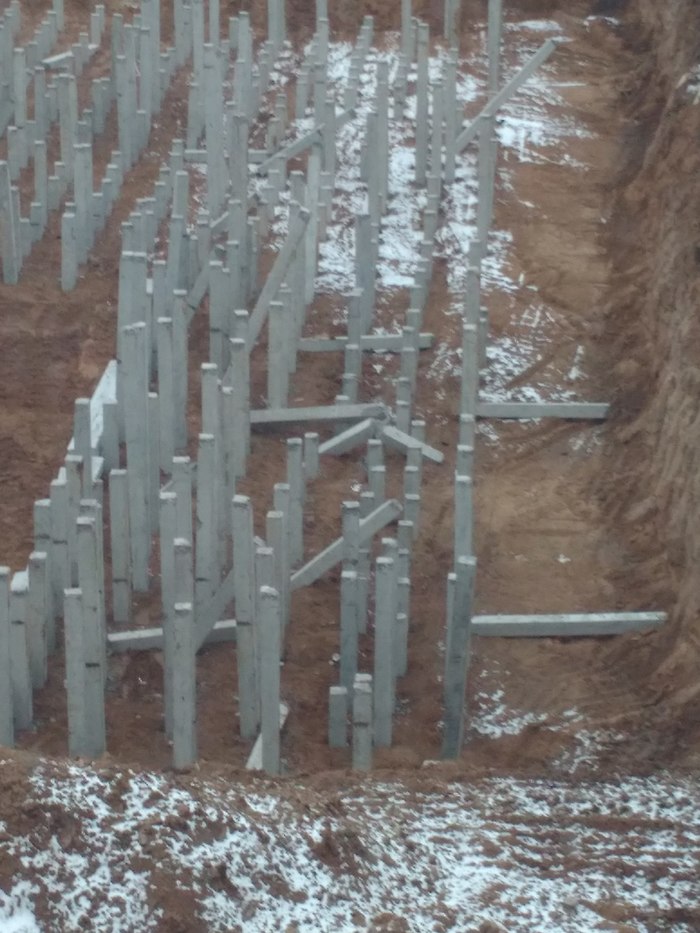

При устройстве ростверка по железобетонным сваям (любой конструкции), арматура свай отгибается горизонтально и вязальной проволокой привязывается к каркасу ростверка.
Длина отгибаемой арматуры должна быть равна 50-ти диаметрам, что не трудно предусмотреть при устройстве свай на месте. Для лёгких сооружений отгиб допускается в 30 диаметров. В иных случаях необходимо усиливать армирование нижнего пояса ростверка, в зоне сваи.
Монолитная плита:
Используют в случае желания построить массивное сооружение на грунтах с малой несущей способностью.
Существуют несколько вариантов:
- плоская плита по песчаной подготовке – при этом рельеф должен быть близким к горизонтальному (чтобы избежать горизонтального смещения плиты при намокании грунта)
- плита с так называемым «зубом» - вертикальным выступом по периметру плиты. До некоторой степени такая конструкция позволяет избежать скольжения плиты при небольших уклонах рельефа.
- комбинированная свайно-плитная конструкция – ж/б сваи не дают плите «скользить» относительно основания и несколько увеличивают несущую способность фундамента. Сваи желательно располагать под несущими стенами. Количество свай приблизительно 1 шт. на 10 м2. Длина сваи 2 м. вполне достаточна.
Утепление плиты снизу пенополистиролом (пенопластом, пеноплексом), на ровной поверхности даёт усадку, по мере возведения стен, а на рельефе с уклоном – хорошую плоскость скольжения.
