Записки начинающего ракетомоделиста-3. Строим летающую модель-копию.
Снова всем пикабушникам доброго времени суток. Как и обещал, выкладываю пост про то, как я собрал летающую копию Н-1. Для тех, кто не знает, что это такое, очень рекомендую почитать хотя бы Википедию. Ну а теперь переходим к созданию вот такой модельки:
Сразу оговорюсь, на этом фото была "примерка насухо" и модель чуть-чуть не была закончена. Но внешне всё осталось так же. Теперь вторая оговорка: я собирал КОПИЮ. То есть модель визуально схожую с прототипом. Посему её лётные качества будут на уровне ниже среднего. Здесь работает то же правило, что и в механике, только чуть переиначенное: Выигрывая в лётных качествах, проигрываем в копийности, и наоборот. Ну ладно, едем дальше.
Итак, при взгляде на прототип, в моей голове мучительно завертелся вопрос - как стабилизировать модель. Исходная-то ракета была по факту конусом, а это значит, что никакие стабилизирующие поверхности в наличии попросту не имелись. А делать даже прозрачные стабилизаторы я не хотел. Они бы очень портили вид модели. Но вскоре мне в голову пришёл принцип "движка на палочке", который и был с успехом реализован. Что это, я расскажу чуть попозже. Развёртки я взял отсюда http://www.currell.net/models/n1.htm Там есть и инструкция, но она нам не очень понадобится. Ну а теперь простейший чертёж устройства этой модели в паинте:
В принципе, надеюсь, по чертежу многое стало понятным. Итак, сборку начинаем со сборки первой ступени. Для начала вырезаем по инструкции шпангоуты первой ступени, но дальше мы отходим от мануала, и вырезаем в центре шпангоута отверстие чуть больше диаметра двигателя. Нанизываем шпангоуты на трубку диаметром с отверстия, крепим термоклеем. Затем всё обшиваем имеющимися деталями первой части и делаем переходник, в котором у нас и будет располагаться система спасения (на чертеже - место для ССп). К шпангоутам крепим крепления для направляющей. Переходим к "движку на палочке" - крепим балласт под нижнюю "юбку". Вот в принципе первая ступень и готова. Второю собираем фактически по инструкции, главное, чтобы она выходила полегче и попорочней. Соединяем ступени воедино легко разрывающимися стяжками, предварительно уложив систему спасения. На модель можно поставить видеокамеру. Если что-либо непонятно - посмотрите чертёж, спросите меня. Предупрежу - на все вопросы отвечу в следующем посте, ибо кто-то ставит минусы всем моим ответам в комментариях без объяснения причин (не сочтите за кармодрочество, просто не хочу давать троллям повода повеселиться.). А этому человеку дам такой совет от Сергея Павловича: "Не согласен - критикуй, критикуешь - предлагай, предлагаешь - делай, делаешь - отвечай". Ну не будем о плохом =). Вот фото готовой модели:

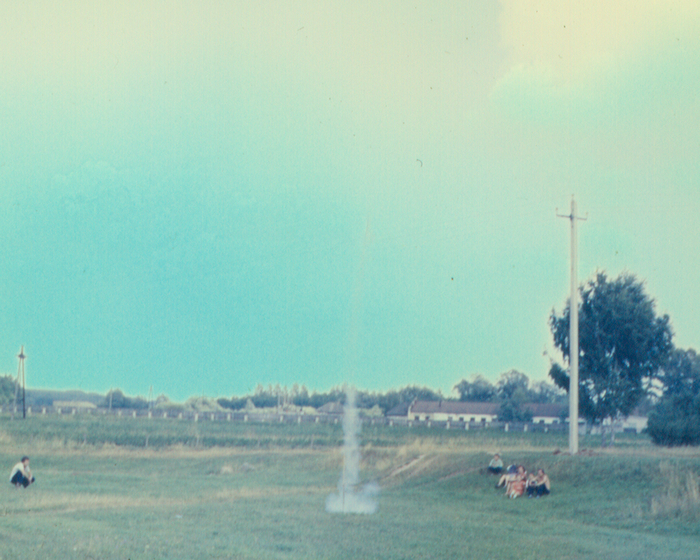

И пуск (из-за ветра и кривой направляющей модель отклонилась, а не пускать возможности не было, ибо это было что-то типа мероприятия, и туда пригласили много детей)
Очень надеюсь, вам понравится. Летом думаю пустить модельку ещё раз.
Записки начинающего ракетомоделиста-2. Как построить ракету посложнее.
Всем пикабушникам а в особенности первому моему подписчику привет! Так как первый мой пост про ракетомоделизм (http://pikabu.ru/story/zapiski_nachinayushchego_raketomodeli...) вас хоть немного, но заинтересовал, то продолжу.
Модельку из этого поста можно собрать за выходные в относительно медленном темпе. Выглядит она так:
Для её сборки необходимо сначала скачать отсюда https://yadi.sk/d/t7-78I-Ur2qDM pdf с выкройками. Сразу оговорюсь, что это выкройки для СТЕНДОВОЙ, то есть нелетающей модели ракеты Nike-Tomahawk. Поэтому нам придётся над ними чуть-чуть поколдовать.
Во-первых, я советую сделать модель одноступенчатой, а во вторых укоротить её.
Ну а теперь приступим к сборке.
Для начала печатаем выкройки на плотной бумаге с увеличением до 190% от исходного размера. У нас получится 8 листов, которые надо склеить 2 так, чтобы они представляли собой увеличенные в 1.9 раза листы A4 исходных развёрток.
Сборку мы начинаем со сворачивания в трубку детали 5 - корпуса (на фото на этой детали написано ВИТЯЗЬ). Советы по сборке корпуса советую почитать в предыдущем посте. Затем делаем 4 стабилизатора из деталей 12 и приклеиваем их на корпус по соответствующим линиям.
Далее переходим к движку. Я взял Estes А8-5, а это значит, что его средняя тяга 8 Ньютонов, а вышибной заряд срабатывает через 5 секунд. Вполне хватит чтобы забраться на полсотни метров. Из потолочки изготавливаем 2-3 кольца, внешний диаметр которых равен диаметру детали 10, а внутренний (в моём случае) 18мм, то есть равен диаметру двигателя. Надеваем кольца на движок и закрепляем всё термоклеем. Затем вставляем данный узел в корпус. Движок должен быть соплом вниз и перпендикулярен земле! Всё должно выглядеть так:
Нижнюю часть ракеты завершаем деталями 7,8,9, склеивая их согласно инструкции.
Далее собираем деталь 2 и крепим её к детали 9. Стабилизаторы к ней не крепим, у нас же одноступенчатая модель. Главное, что бы на пути вышибной струи не было препятствий, то есть через деталь 2 можно было увидеть двигатель.
Затем нам нужно сделать носовой обтекатель. Он собирается или из имеющихся деталей (как это сделал я) или вытачивается из пенопласта. Далее в деталь 2 засовываем пыж, крепим к ней стропы парашюта и засовываем его туда же. Осталось только закрепить крепления для направляющей и можно пускать модель. У меня полетела она так:
Следующая гифка замедлена на 50%
Ну и напоследок вот вам мини моделька от моего приятеля, которого я тоже "заразил". Движок Estes 1/2A4, надеюсь скоро удастся её запустить.
На этом я с вами прощаюсь, в следующем посте попытаюсь рассказать о самом настоящем мазохизме - постройке летающей модели-копии Н-1.
БМ нёс чушь про квартиру холостяка.
Записки начинающего ракетомоделиста, или как построить простейшую ракету
Привет, пикабу!
Всех с днём космонавтики! Уж так случилось, что тема ракетомоделизма на пикабу почти не затронута. А жаль. Постараюсь хоть чуть-чуть о нём вам рассказать.
Сейчас мне 17 лет, "болею" этим уже лет пять, а первую более-менее летающую ракету построил года три назад, в прошлом году вёл в школе занятия с детьми.
Вообще, что у нас, что за рубежом, модельки ракет строят чаще для развлечения. Те, кто занимается ракетомодельным спортом - разумеется для достижения результатов. Но с такими людьми я довольно мало знаком.
Выглядит одна из самых простых моделек примерно так:
Собрана она была за один вечер и ночь, но тем не менее успешно полетала на показательных выступлениях ровно год назад, а затем прошла 3 круга ада в виде 3-х любопытных 5-х классов.
На её примере я и расскажу вам о постройке модели.
Для начала нам необходим чертёж. Его можно взять в приложениях к Юному Технику, в интернете или набросать самому, ибо для простейшей модели необходимо знать базовые пропорции. После этого нам понадобятся: плотная чертёжная бумага, линейка/циркуль/транспортир, плотный картон (1-2 мм) или потолочная плитка, термоклей, клей "Момент", нитки, пакет, краски, ну и двигатель. О том, какие они бывают и как сделать самому МРД, я напишу позже, если вам будет интересно.
Первым делом из прямоугольного листа чертёжной бумаги делаем полый внутри цилиндр, то есть корпус. Следим, чтобы на нём не было изломов и прочего. К корпусу термоклеем приклеиваем изготовленные из потолочки стабилизаторы. Далее изготавливаем носовой обтекатель. В принципе, все вышеперечисленные операции может выполнить шестиклассник без моих подсказок =) А далее мы подошли к главному - как будем пускать модель.
Во-первых нам понадобится двигатель. По сути, он представляет из себя картонную гильзу, заполненную быстрогорящим составом, и выглядит вот так: (1-сопло, 2-пиросостав, 3-замедлитель, 4-вышибной заряд, 5-пыж, 6-гильза)
Выполняет движок две функции: поднимает нашу модельку и раскрывает парашют вышибным зарядом. Устанавливаем движок соплом вниз, так, чтобы его нижний край был на уровне нижнего края корпуса. На этой модельке стоял Estes A8, его ей предостаточно. Мало того, диаметр корпуса только чуть-чуть больше диаметра движка, а значит термоклея в паре точек хватит для нормального крепления. Затем с верхнего края корпуса вставляем пыж (если такового нет в движке) и парашют,потом на верхний торец крепим обтекатель так, чтобы его можно было довольно легко снять. Когда во время пуска пиросостав сгорает (где-то 2 секунды), начинает гореть замедлитель, потом "выстреливает" вышибной заряд и от его струи выбрасывается парашют и срывает обтекатель. Когда всё готово, вставляем в сопло идущий в комплекте запал и устанавливаем ракету на направляющую. Обычно это перпендикулярный земле штырь, на который ракета крепится приклеенными к корпусу кольцами. Выглядит вся пусковая установка так:
Дальше нам осталось только соединить запал проводами с пусковой установкой или попросту с "кроной" Считаем до нуля, и...
На этом всё, ещё раз повторю, я рассказал только о постройке и пуске самой простейшей модели. Будут вопросы по постройке - пишите в комментах,отвечу. Все фото мои, кроме схемы движка. Это мой первый пост. С вами был Алекс Беляков, удачных вам пусков и соблюдайте ТБ!
