Беру регулируемый бп

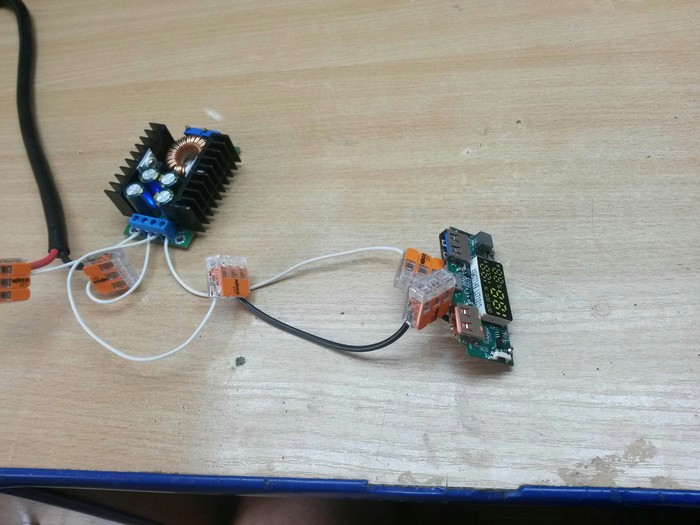

Подключаю к нему плату

Сначала, чтобы не тратить ваше время, возьму наилучшую плату для параллельного соединения аккумуляторов из тех, что у меня есть. Она с quick charge 3 и стоит 600р на ибее. Остальные подобного типа дали худший результат при измерении.

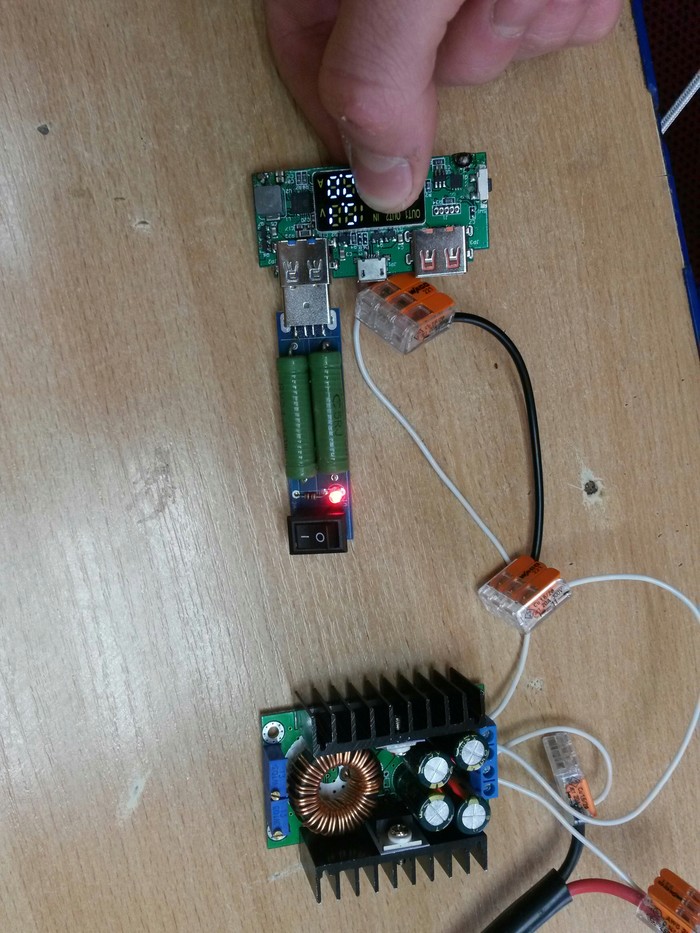

К плате подключаю резистор, берущий 2А и настраиваю бп на 3,7 вольта, учитывая просадку при нагрузке.

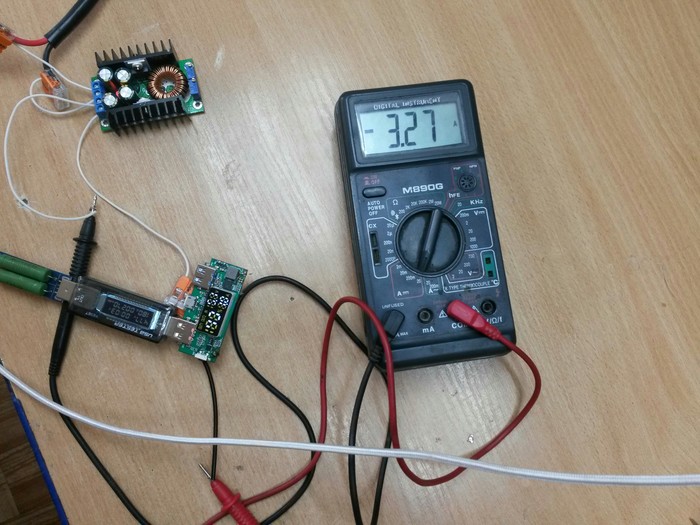

Теперь измерение. Подключаю в цепь между бп и платой мультиметр в режиме амперметра и измеряю ток

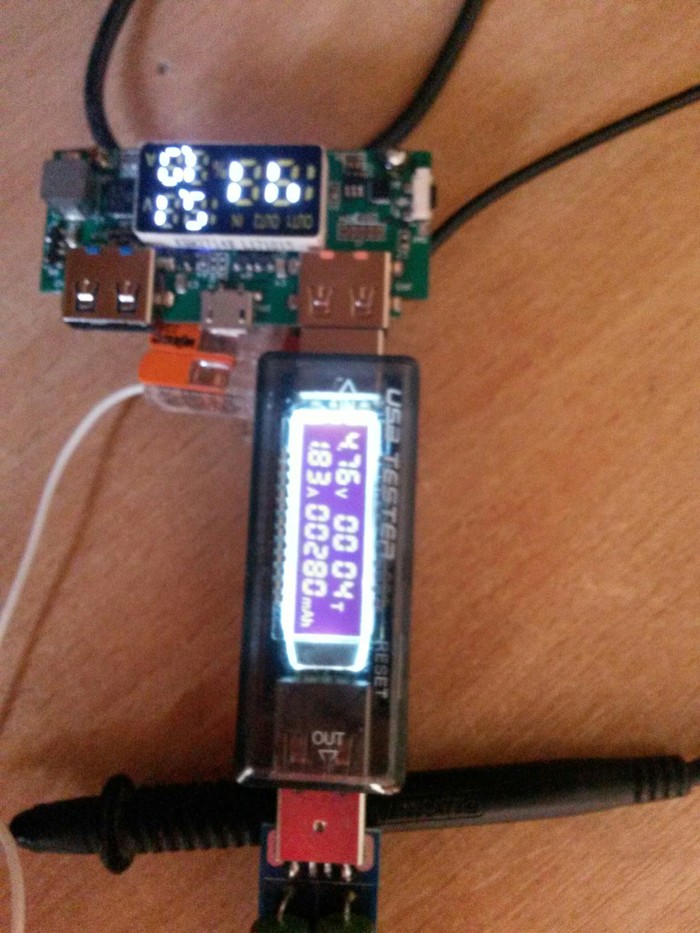

Итак. Бп отдает 3,27 ампера при 3,7вольтах= 12,1 ватт(столько потребляет плата). Тк я не верю показаниям тока и напряжения на дисплее платы, я перед перед резистером воткнул usb tester. Он точно измеряет напряжение и ток.

Получается, что плата берет 12,1 ватт и выводит по показаниям тестера 8,7 ватт. (4,76*1,83). Теперь очень просто посчитать кпд. 8,7 поделим на 12,1 =0,72=72 процента. Но можно еще накинуть процента 2 из-за потребления usb тестера. Получается 74 процента. Следовательно это средний кпд платы при среднем напряжении в 3.7 вольта. Понятно, что при 4,2 вольтах кпд увеличится, а при 3 уменьшится. Но все же это не заявленные 85%. Результаты других измерений напишу ниже, после фоточек плат

1

2

3

Спасибо всем, кто прочитал. Держите те, кто пролистал.

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ:

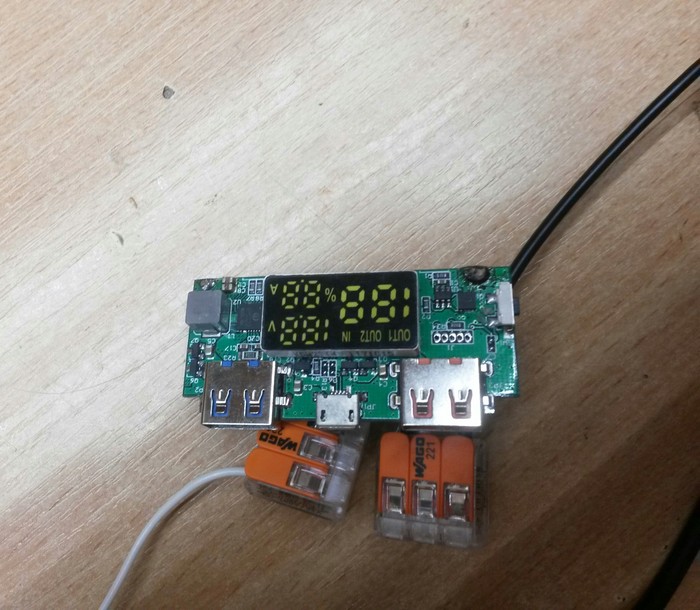

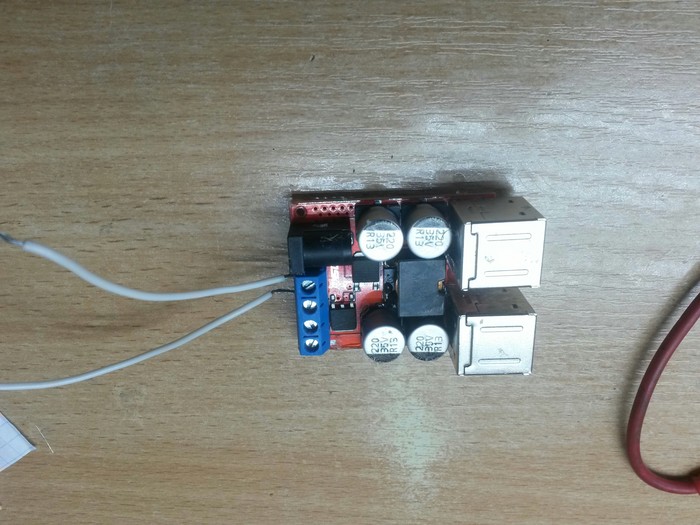

плата на фото N1: (лучшая из плат для параллельного соединения)
Кпд:
Входное 3,0 вольта - не работала

Входное 3,7 вольта. При 1 ампере 78%,
При 2 амерах 74%

Входное 4,2 вольта. При 2 амперах 81%, при 1 ампере 85%. (Вот откуда производители берут эти 85% кпд)

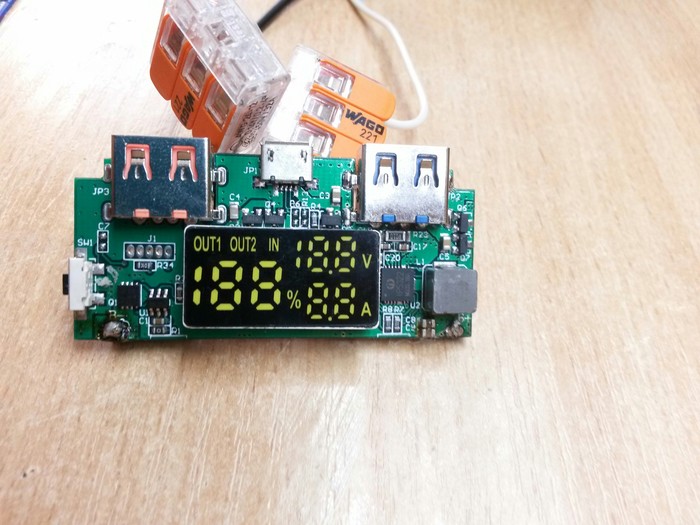

Плата на фото N2: (Лучшая из недорогих для большого напряжения)
Кпд при 24 вольтах: 89%
Если опускать до 8 вольт (минимальное напряжение для этой платы), кпд упадет на 2%. (86%) (Она мощна, при 1 и 2 амперах кпд одинаковый и напряжение не падает ниже 5,5 вольт на выходе)

Плата на фото N3: (Лучшая из лучших, цена около 500р, есть qc3) входное 6-32 вольта.
При 6 вольтах: 88%
При 24 вольтах: 91%!!!, а при 1 ампере вообще 93%!!!

Вывод. Получается производители пишут максимальный кпд плат в строчку кпд. Чем ниже уровень заряда аккума, тем меньше кпд. Средний кпд у лучшей платы для параллели получился 76%. Но мне удалось "выжать" эти 85%. Платы для большого напряжения выдают примерно одинаковый кпд.

Доброго времени суток.

Постараюсь кратко и понятно объяснить проблему которую не могу решить своими силами.

В офисе, в новом помещении (переговорная) с крутым ремонтом, в полу и стене проложили оптический кабель (one connect).

Кабель предназначен для подключения ТВ к приставке. Соответственно один конец можно воткнуть только в ТВ, а второй только в приставку.

Проблема в том, что кабель проложили задом на перед..... Перепроложить кабель не возможно. Есть мысль попробовать его перепаять.

Сначала думали вызвать сварщика по оптике, но как сказали, они варят только промышленную оптику, а в нашем случае используется другой тип оптики.

Возможно тут есть спецы которые могли бы поспособствовать решению нашей проблемы (естественно не за печенье с молоком=).

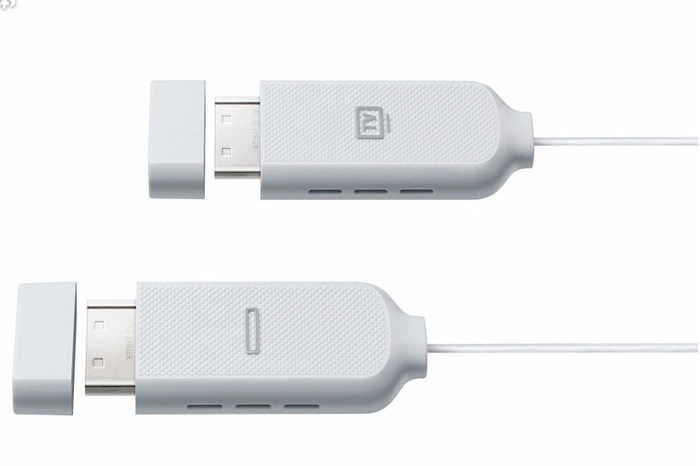

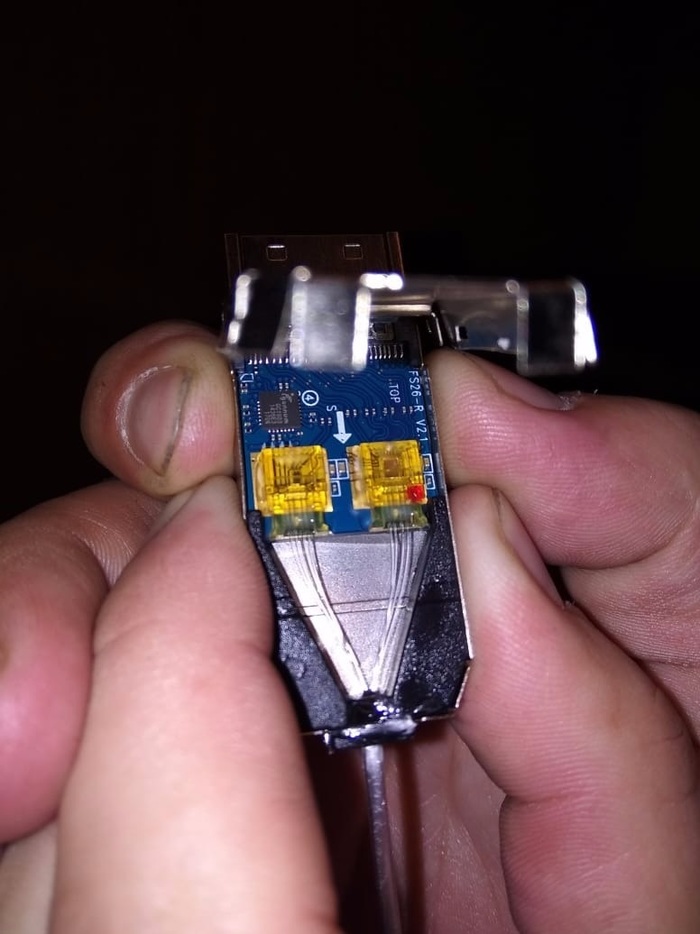

Вложил фото кабеля с ссылкой на него + фото самого штекера.

https://www.samsung.com/us/televisions-home-theater/televisi...

Вопрос для нас очень важный. Заранее спасибо всем кто откликнулся.

г. Москва

На данном ресурсе я давненько, но вот решил зарегистрироваться для написания этого поста.

Наткнувшись на пару постов о "надобности" замены материнки, решил и я написать свой первопост. Но, все что приходило в сервис за последние пару недель - поста не достойна, скукота и банальщина в общем. А тут вот как раз тот самый случай.

Принесли нам ноутбук Lenovo Flex 15. Как говорит клиент - был залит. Отнесли в сервисный центр, мне его сделали за дорого, но хватило его на две недели, отнесли ещё раз, а там предложили поменять материнскую плату за 150 баксов ибо на залитиков гарантию они не давали.

Ну ок. Поехали.

На вид - полный труп. Начал с того что разобрал полностью и извлек материнку для осмотра. Нечего криминального нет. Ну есть следы отмывания платы в районе батарейки биоса. Вообще нечего криминального. Далее промерял сопротивления на дросселях и тут все ОК.

Лаааадно ... подкидываю к ЛБП. Потребление полный ноль. Реакции на кнопку включения нет да и 3.3v естественно на ней тоже ... хм ...  потыкал мутьтиметром в большие конденсаторы керамические, а на них 19v ... интересненько. Кручу верчу в руках эту плату и нутром чую, что я что-то не доглядел. И вот, дернуло меня отклеить эту батарейку биоса ... а тааааам ... тададададааааам !!!

А вот и источник необходимой замены платы. Смешно же, правда ?

Озвучили предварительную сумму. Клиент дал добро. Делаем !

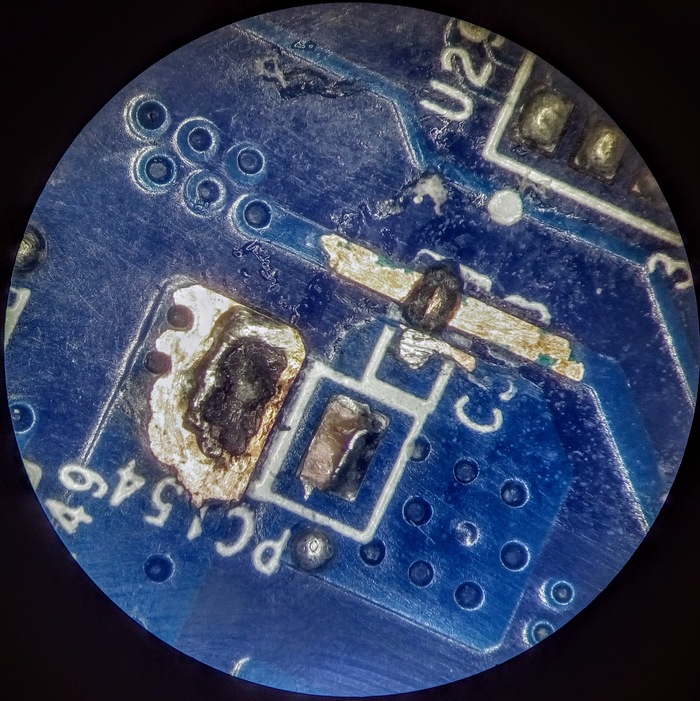

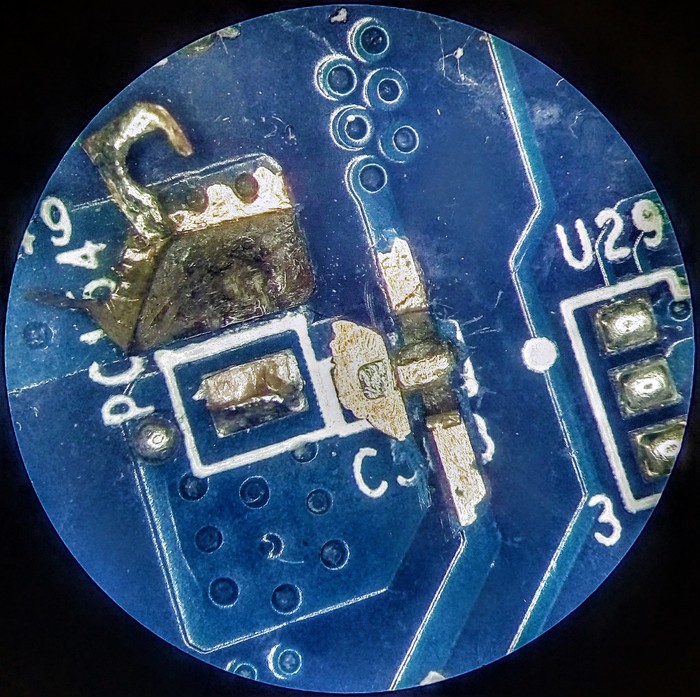

Вот изначальный вид под микроскопом.

Фигня война! Главное - маневры! Но делаем аккуратно и без лишних движений :)

Расчищаю скальпелем угли дабы оценить масштаб трагедии и проверяя сопротивление. Все ОК. КЗ нет. Сопротивление в норме.

Подрезаю оплавленную часть большой площадки и отгибаю концы маленькой дорожки для понимания зоны в которой текстолит превратился в уголь.

Пффф ...

Дорожка под низом - земля. Площадка с контрольной точкой - земля. Верхняя площадка и дорожка - плюс.

По надписи "PC154" Ясно что стояла большая керамика, а вот с "С5хх" не понятно был ли он там или нет. Естественно за этим я отправился в гугл. Схему на данную ревизию нет. Есть на похожую, но там поиск не хочет находить "PC154". Грусть однако. Ищу по картинкам. Вуаля ! Есть фото платы на котором можно разглядеть размер большого кондера и отсутствие маленького.

Вот и чудненько.

Снимаю лак там где он легко отлущивается. Капелька зеленого лака в "яму" и под УФ лампу греться, а сам чай пить :)

Прошло 30 минут. Достаем плату из солярия и кидаем волосинку тем самым восстанавливая дорожку.

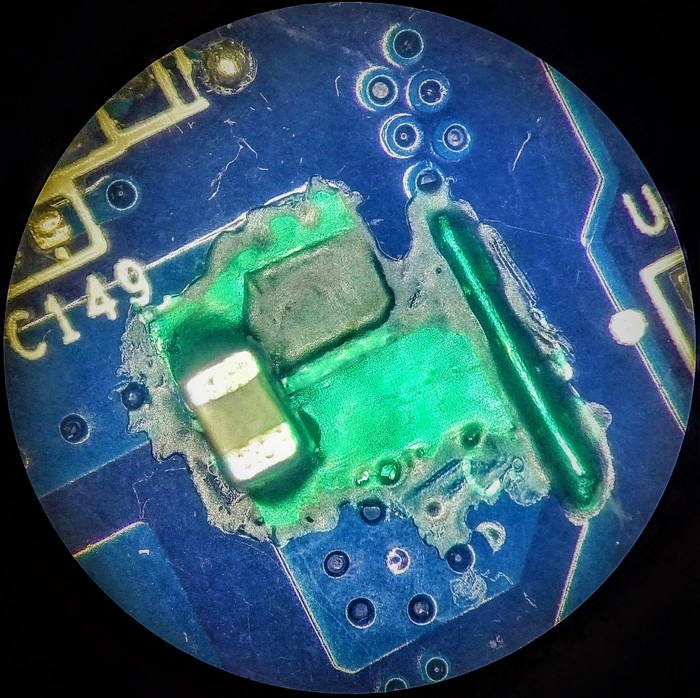

Ну и снова заливаем все китайской зеленкой тем самым восстанавливая маску.

Я искренне надеялся что на этом ремонт не завершиться, но нет - плата стартанула и показала ИЗО, на этом восстановление платы завершено как и мой рабочий день, а завтра уже полная сборка и тестирование. Надеюсь завтра обрадуем клиента рабочим ноутбуком и сэкономленными деньгами на замене платы :)

Всем спасибо за внимание к моему первопосту. Посты буду выкладывать по мере попадания в мои руки чего-то интересного, если Вам естественно это интересно :)

Лично я занимаюсь только ремонтом ноутбуков и работаю в сервисном центре. На данный момент нахожусь в Киеве.

Могу немного поотвечать на вопросы касаемо ноутбуков. Для связи оставляю мыльник: [удалено модератором]
