Для хорошего человека должен быть хороший подарок. Мы перебрали множество вариантов, и остановили свой выбор на винтажных песочных часах. В них - изящество, красота и безмолвное движение песчинок, отмеряющих вечность. И это движение возобновляется каждый раз, когда мы переворачиваем часы. В них символизм. Мудрая поговорка гласит: "Время - деньги". Да, время неумолимо течет, но если его правильно использовать - оно превращается в прибыль и финансовое благосостояние.

Эта сюрреалистичная иллюстрация английского художника Ричарда Харпума послужила своего рода прототипом: вот примерно такие, в таком шикарном латунном корпусе, должны быть часы, которые мы задумали подарить. Стоимость такого винтажного изделия в готвом виде - несколько десятков тысяч. И тогда мы приняли решение сделать их своими руками, а почему бы и нет? Нам это по силам :). Главное - подобрать все необходимые детали. Tempus Pecunia Est ("Время - деньги", латынь). Именно эту символическую фразу мы решили запечатлеть и увековечить на корпусе песочных часов. Латынь на латуни! )))

Итак, список деталей и материалов составлен. Вот только добыть их в нашем городе - нереально. Заказать через интернет? Парадокс: в России латуни - как грязи, но купить её с доставкой можно только тоннами, оптом, в лучшем случае - килограммами. Но куда нам её столько? Благо, ситуацию спас AliExpress. Там нашлось всё, что нам нужно и в нужном количестве.

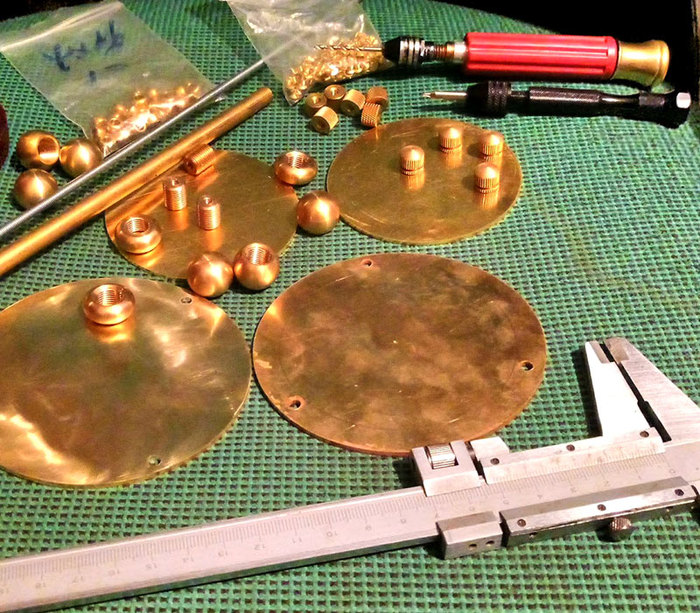

Все необходимые детали доставлены, не хватает только смой малости - самих песочных часов. Не так-то просто оказалось найти часы без корпуса нужного размера, и не с песком всех цветов радуги, а с черным, или накрайняк с классическим некрашеным. Но и это удалось найти на Али )).

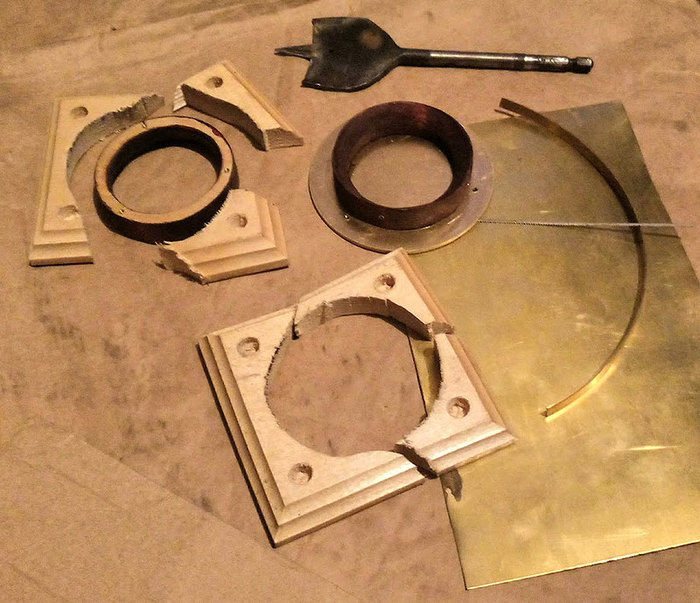

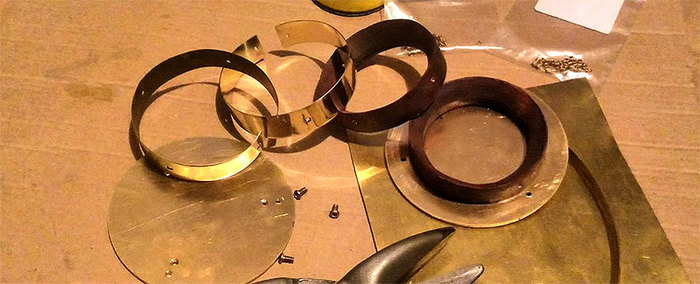

Теперь - полный комплект. Точные размеры сняты, и можно приступать к долгожданному изготовлению! Первым делом мы из дерева выпилили посадочные кольца, покрыли их морилкой и затем прикрутили к латунным дискам. Эти кольца мы потом также "обошьем" латунью.

Мы получили верхнюю и нижнюю чаши для песочных часов (какая из них верхняя, какая нижняя - хз )). Теперь эти чаши надо прикрутить к другим латунным дискам ещё большего размера. Но сначала мы попытаемся нанести на эти большие диски задуманные нами надписи. Мы решили сделать это методом травления латуни в растворе хлорного железа. Идею подсказал Алекс, т.к. в дестве он был радиолюбителем и подобным образом травил печатные платы. Но прежде, чем вытравить надпись - ее нужно нанести на латунь.

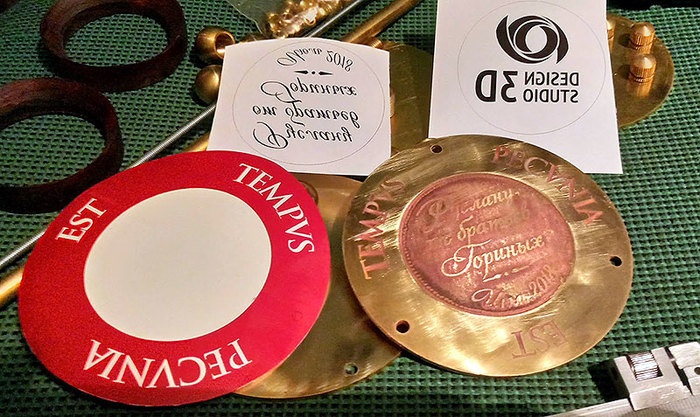

Есть три способа: 1. Написать кисточкой или тонким маркером. Способ муторный и ненадежный, т.к. и краска и маркер могут "сползти" во время процесса. 2. Плоттерная резка на пленке. Отличный способ, но не всякий плоттер способен вырезать столь тонкие детали букв. 3. Печать с лазерного принтера. Отзеркаленную надпись, напечатанную на обычной бумаге, переносят на гладкую поверхность металла при помощи растворителя или ацетона. Мы решили скомбинировать последние два способа. Надпись по кругу TEMPUS PECUNIA EST режем на плоттере и наклеиваем на латунь. В центр диска попробуем перенести тонерный отпечаток второй надписи. Но то-ли растворитель нынче пошел не тот, то-ли ещё что... Но надпись перевелась плохо, и ее пришлось-таки написать маркером. Процесс травления занял часов 7-8. И вот что у нас получилось:

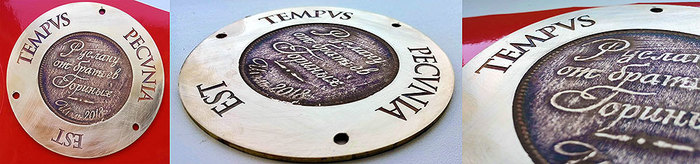

Латинская вдавленная надпись вытравилась идеально, четко и глубоко, почти как лазерным гравером. А выпуклая надпись в центре не оправдала ожиданий. Но мы исправим это: также вырежем на плоттере (если получится) эту надпись, и попробуем вытравить так же вдавленно, как латинскую. Это придется сделать на отдельном латунном диске малого диаметра, и затем прикрутить его к большому диску, чтобы закрыть косяк. О нем будут знать лишь те, кто делал эти часы, и те, кто смотрел эти фото )) Своего рода маленький секрет. Может лет через сто какой-нибудь коллекционер случайно обнаружит этот косяк и сочтет за исключительную редкость, как у них это часто бывает )).

А вот и первая тестовая сборка. Подгонка стоек выполнена, теперь всё идёт по плану.

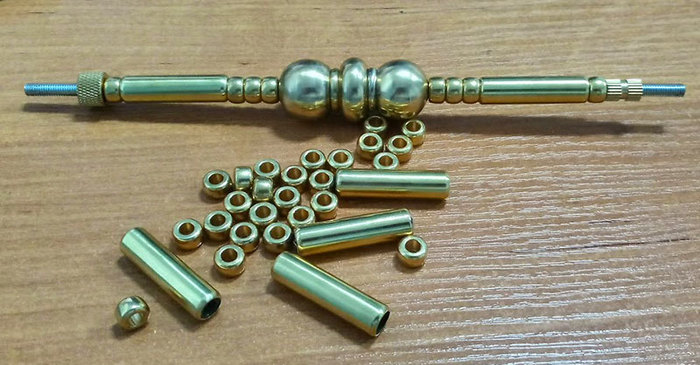

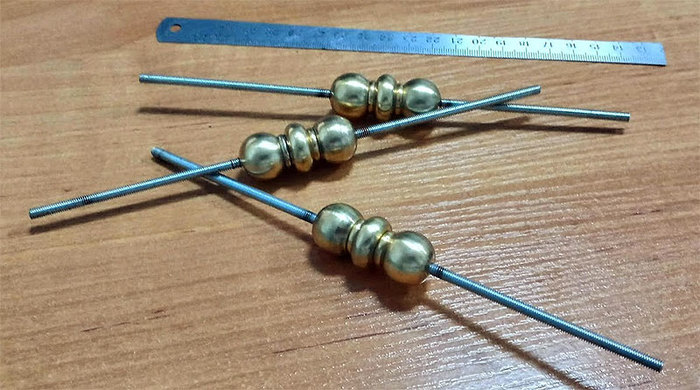

Для стоек мы отпилили от метровой шпильки с резьбой М4 три отрезка нужной длины. На них накручиваем большие латунные шарики двух видов. Плоские шарики были с резьбой М10, поэтому мы использовали внутренние вставки-переходники с М10 на М4. У круглых шаров одна сторона была глухая, пришлось их просверлить и нарезать резьбу М4. Теперь они крепко прикручиваются на шпильки и не ездиют по ней. Получились вот такие прикольные "шашлычки" из латунных шариков ))).

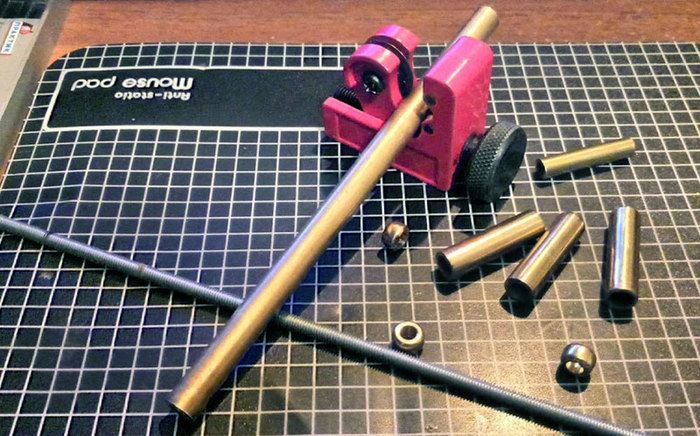

Затем с помощью китайского трубореза отрезаем от латунной трубки 6 маленьких отрезков, обрабатываем их, полируем и нанизываем на стойки.

В промежутки добавляем нужное количество мелких шариков с отверстиями. У нас заранее всё было рассчитано, так что всё должно подходить.

Теперь стойки готовы и их можно прикручивать к диску с чашей.

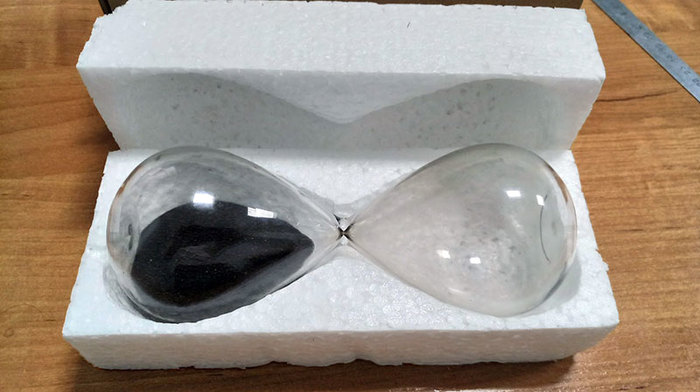

Пришло время финальной сборки. Вновь достаем из упаковки эти изящные стеклянные колбы с черным песком...

...и помещаем их в наш шикарный латунный корпус. Устанавливаем верхний диск с чашей и прикручиваем его к стойкам. Часы надежно зафиксированы. Вес у них получился внушительный!

Вот они и готовы практически полностью! На их изготовление нам потребовался целый месяц (не считая времени ожидания заказанных материалов и деталей). Но это ещё не всё. Впереди ещё самая ответственная часть работы: нанесение на диски часов всех задуманных надписей и логотипа. Результат зависит от того, как хорошо плоттер вырежет эти надписи на пленке. Но что-то наш заказ на порезку на этот раз не торопятся выполнить, и мы уже волнуемся... Что если не сделают?

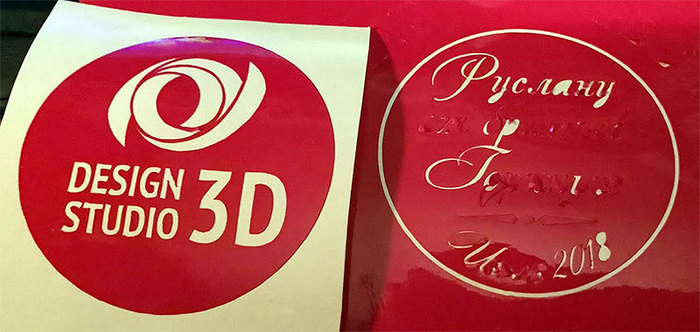

Порезку нам всё же сделали, но на этот раз плохо (( Надежды не оправдались... Только логотип получился более-менее норм, а вот прописная надпись вся в хлам... И ничего с ней не поделаешь.

Но мы, конечно, не сдадимся. В запасе ещё целая неделя, но время - деньги )). Остается только один вариант - лазерная печать надписи и её перенос на металл растворителем. Алекс добыл 646 растворитель образца 1994 г., вонючий как не знаю что... Но может в этом вся его фишка, надо потестить.

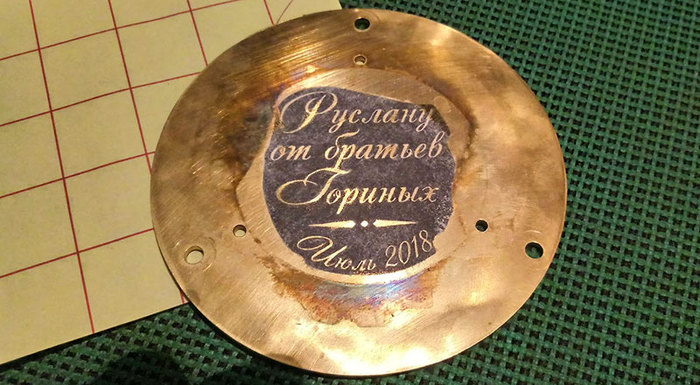

Старый растворитель также не оправдал надежд (. Экспериментировали с ним всю ночь, истратили все имеющиеся отпечатки для тестов, остался лишь финальный, т.е. уже для окончательного переноса на металл. Т.к. желаемого результата мы так и не добились, остается только применить технику ЛУТ (лазерно-утюжная техника), но так не хотелось: при таком способе бумага вместе с тонером припекается к металлу, и её очень сложно удалить, не повредив тонер на металле. На фото - наш результат этого метода. Бумагу попытаемся скатывать осторожно, размочив ее в воде.

Хотя на фото этого не видно, но на самом деле буквы покрыты тонким слоем бумаги, а это затруднит их равномерное вытравливание. Их придется вычищать иголочкой или скальпелем. Там, где тонер нанесся плохо (нечетко), придется подкрашивать и подрисовывать тонкой кисточкой и черной акриловой краской. Всё это требует огромного старания, терпения и много часов времени. Как жаль, что плоттер не справился с этой надписью, тогда не пришлось бы столько возиться.

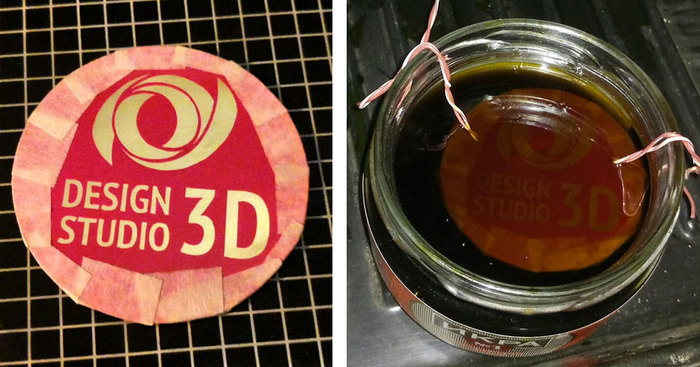

А ещё до того, как начать эксперименты с растворителем, мы подготовили для травления малый диск с логотипом: пленка с прорезкой нанесена на диск, малярным скочем заклеили края (чтобы защитить от травления), затем погрузили в раствор хлорного железа.

Процесс травления длился 12 часов, чтобы тиснение получилось достаточной глубины. После промывки, удаления пленок и зачистки мы получили вот такой результат:

Свежевытравленные буквы пока выглядят сыро и они какие-то розовые. Это медь выступила наружу в результате реакции. Нам нужны темные, как старая бронза, тисненые буквы. Если поместить латунь (медь, бронзу) в пустую емкость и положить туда ватный тампон, смоченный в аммиаке, и плотно закрыть минут на 20 - металл потемнеет. Это мой проверенный способ патинирования. Тут главное не передержать, иначе всё окислится и мы увидим вместо черной ярко-зеленую деталь.

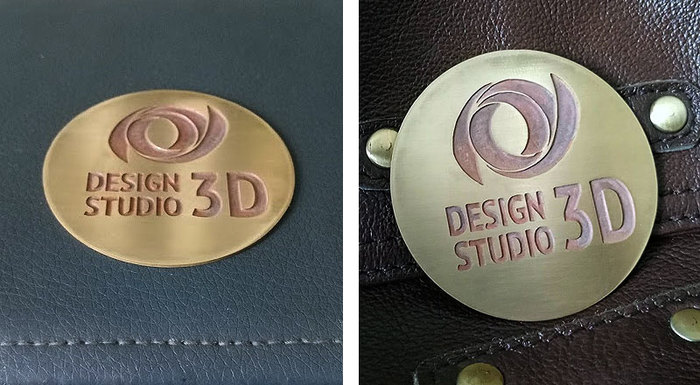

И вот он результат: латунь потемнела, как старая бронза. Разумеется, патиной покрылись не только тисненые буквы, а вообще вся деталь (в т.ч. с обратной стороны), но поверхность легко зачищается мелкой наждачкой, тиснение же остается нетронутым.

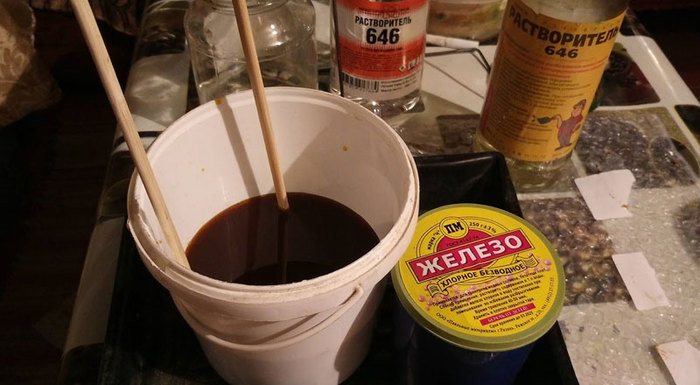

Между тем, подготовка к травлению большого диска завершена. Специально для этого был приготовлен свежий раствор хлорного железа, благодаря чему процесс травления должен пройти быстрее. Диск погружен в раствор, и теперь с нетерпением ждем результата ).

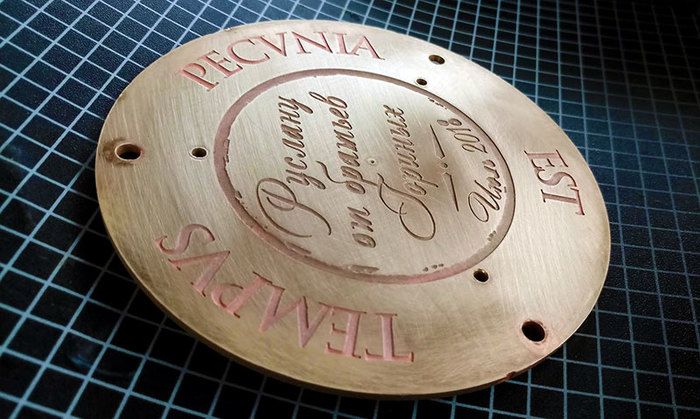

Ровно 7 часов длился процесс травления. После промывки и зачистки диск выглядел так:

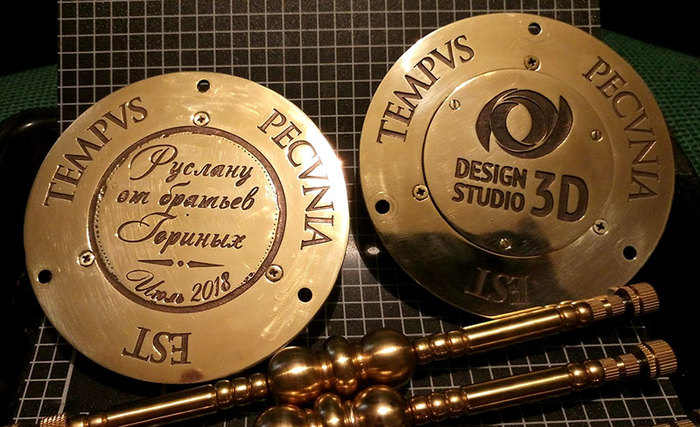

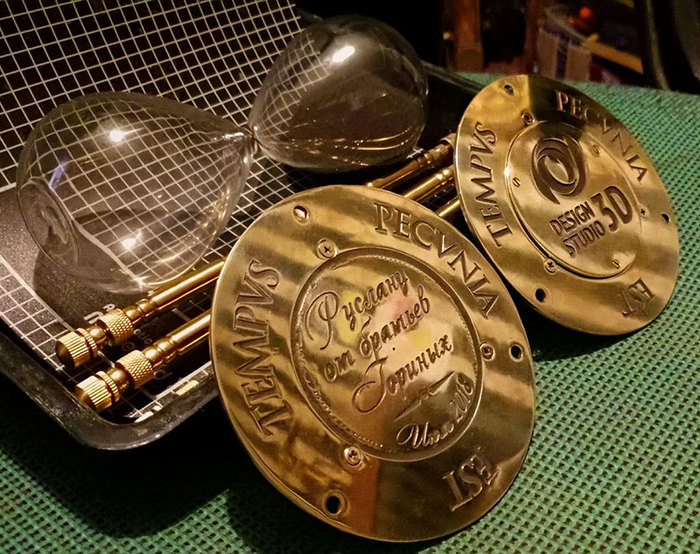

К сожалению, и тут не обошлось без косяков: некоторые места вытравились неудачно, т.к. корректирующие подрисовки краской облезли ещё в самом начале процесса. Эти огрехи исправить уже не удастся. Но мы сделали всё, что можно было сделать в домашних условиях с минимальным набором инструментов. В целом эта надпись получилась лучше, чем её первый вариант на первом диске. Ещё один день потребовался на дальнейшую обработку, полировку и сборку дисков. И вот теперь все детали часов полностью готовы к окончательной сборке.

В течение всего месяца мы с Алексом были так увлечены этой работой, что, когда приблизились к финалу, нам стало немного грустно, что этот проект подошел к завершению. Ведь мы делали его не по чьей-либо просьбе и не на заказ, а просто от души. И мы нисколько не жалеем о том, что взялись сделать своими руками именно такой подарок, а не купить что-то готовое. К тому же, после финальной сборки технадзор в лице Вики высоко оценил нашу работу (говорит, не ожидала увидеть такую красоту).

И мы с Алексом, наверное, ещё долго будем вспоминать о том, как делались эти песочные часы.
