Сегодня я расскажу как компания Apple опять продала нам ту же самую трубу под видом новой и как эту трубу чинить)

Но для начала контекст)

Все началось с того, что очереди за новыми айфонами внезапно испарились. А счастливые покупатели новых 16 айфонов повально начали возвращать их обратно в магазины.

И вот почему:

Айфоны индийской сборки начали приходить с дефектами прямо из коробки со сколами, царапинами и пылью на камерах.

Вся 16 серия намертво зависала при копировании данных со старых айфонов, потом ловила перезагрузки 20 раз в день.

Обещанный Искусственный Интеллект Apple Intelengence либо не работал, либо придумывал абсолютный бред по типу фейковых заголовков новостей)

А кнопка для камеры Camera Control, мало того, что оказалась не нужна пользователям, так она еще легко разбивается при падении в чехле и оказалась привязана к самому телефону и заменить её невозможно)

А самое интересное что все модели упали в продажах, кроме Iphone 16 Plus, спрос на который вырос почти на 50%

Так что угадайте, кого первого мне принесли на ремонт?

Правильно, самый востребованный айфон)

Знакомьтесь, Iphone 16 Plus, который жестко проиграл гравитации и разбился в мясо несмотря на хваленый сверхпрочный Ceramic Shield)

Вот видео, чтобы рассмотреть поближе масштаб повреждений)

Замена дисплея на эту вундервафлю обойдется вам минимум в 60-70к вечнодеревянных славянский рупий в случае если дисплею конец)

Но в нашем случае на дисплее нет ни пятен, ни полос на экране, а значит матрица не повреждена и можно попробовать заменить только стекло и сэкономить почти в 2 раза на ремонте)

Но есть одна мааааааленькая сложность: телефон вышел 4 месяца назад и в России на него нет буквально ничего, ни стекл, ни рамок, ни проклеек.

Как же мы тогда переклеивать его будем? А вот ответ на этот вопрос узнаете дальше)

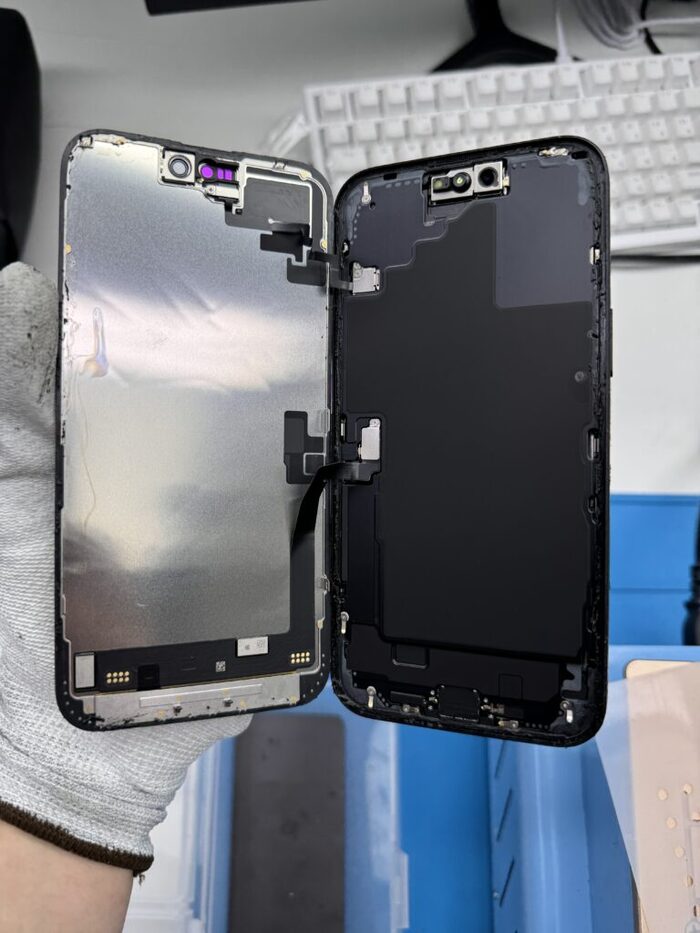

Для начала вскрываем аппарат.

Дисплей сидит на двух винтах и двухстороннем скотче как и предыдущие версии.

С - стабильность)

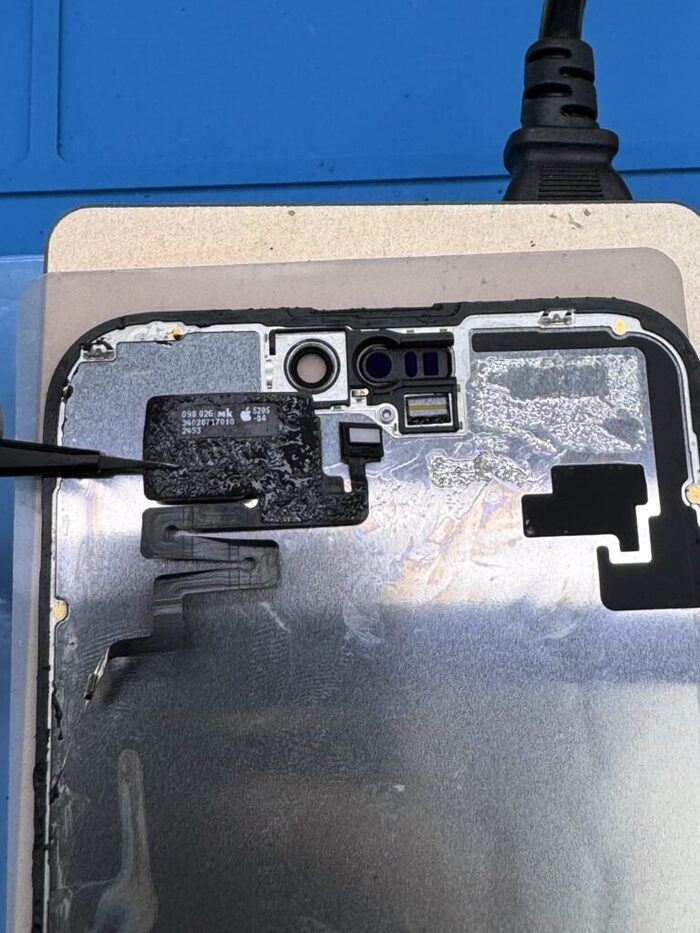

Снимаем датчик освещения. Он сидит на одном винте в рамке и на двухстороннем скотче на матрице.

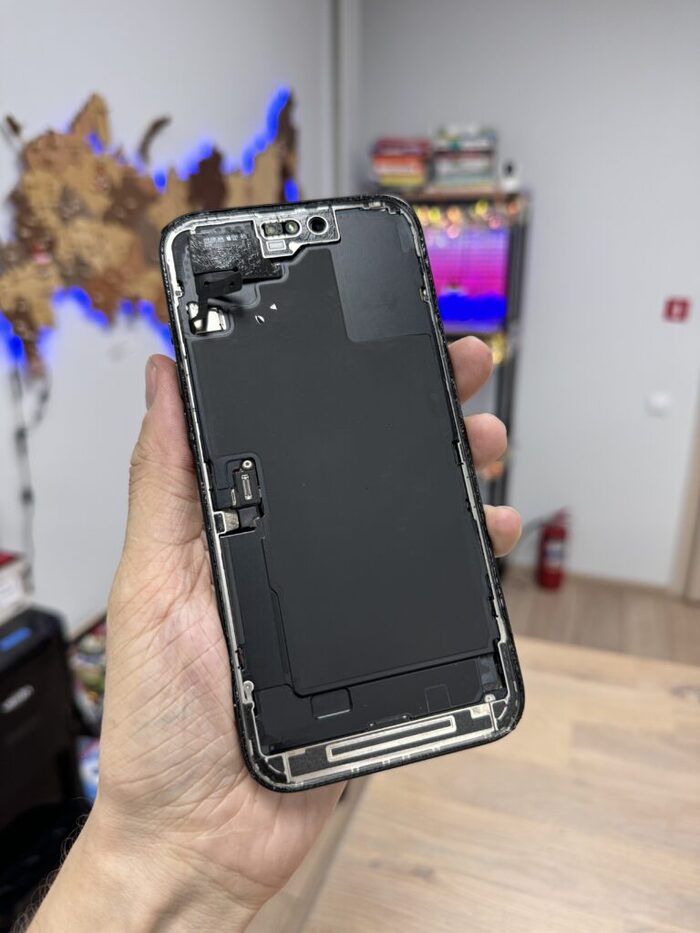

А дальше нам надо снять рамку и срезать стекло с матрицы. И вот тут начинается самое сложное)

На Iphone 16 plus рамка приклеена намертво, а матрица настолько тонкая, что осколки просто разорвут матрицу. Что же делать?

Мои подписчики, которые видели предыдущий пост уже знают что я буду делать)

Будем срезать стекло на специальном ультрафиолетовом лазере)

Этот лазер сжигает краску на стекле и оптическую пленку, на которую приклеена матрица, при этом не повреждая её.

И стоит такая штука очень дорого, но результат того стоит)

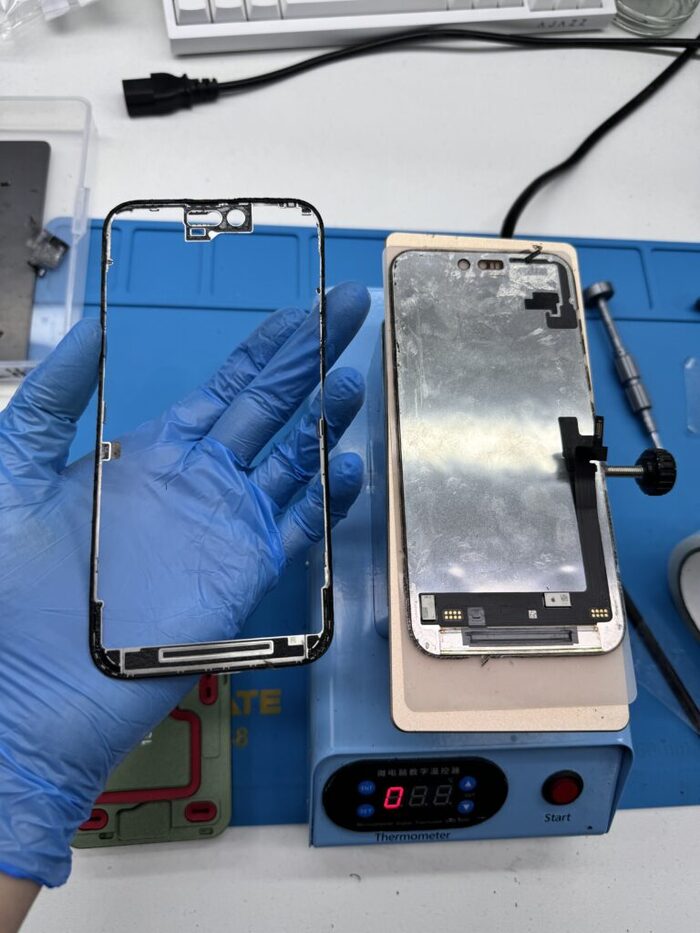

Рамка отлетела сама как будто не приклеена)

Но еще интереснее отлетает стекло после одного прохода струны)

Далее чистим матрицу от оптического клея специальной машинкой и меламиновой губкой.

Вот так выглядит голая матрица без стекла. Как вам?)

Матрица тонкая, как лист бумаги)

Проверяем что все работает после срезки и не появилось новых пятен и полос)

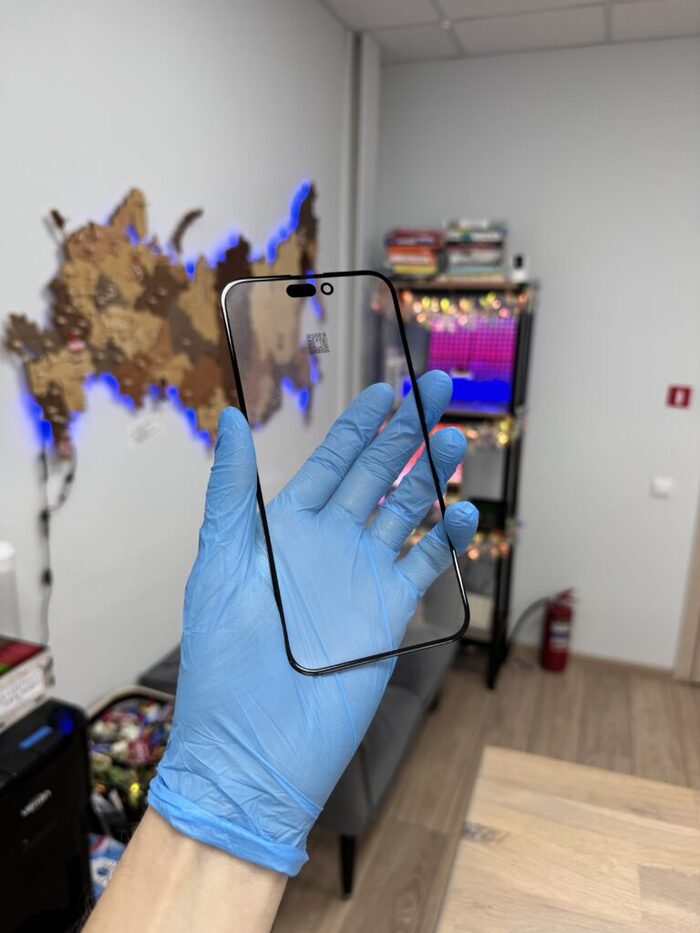

А затем достаем новое стекло для замены)

Вы спросите меня, где я нашел стекло если в начале поста говорил о том, что ни стекл, ни рамок в России нет?

Ответ прост - стекло от 15 Plus)

Да, Iphone 15 Plus и 16 Plus имеют одинаковые стекла и идеально встают в рамку. Вот вам и инновации от Apple)

Перед склейкой с новым стеклом нужно замазать все неровности и точки на поляризационном слое, которые оставили осколки жидким силиконом.

А затем склеить стекло с матрицей в антипылевой комнате, предварительно убрав все пылинки и закинуть в вакуумный пресс.

И достаем готовый дисплей)

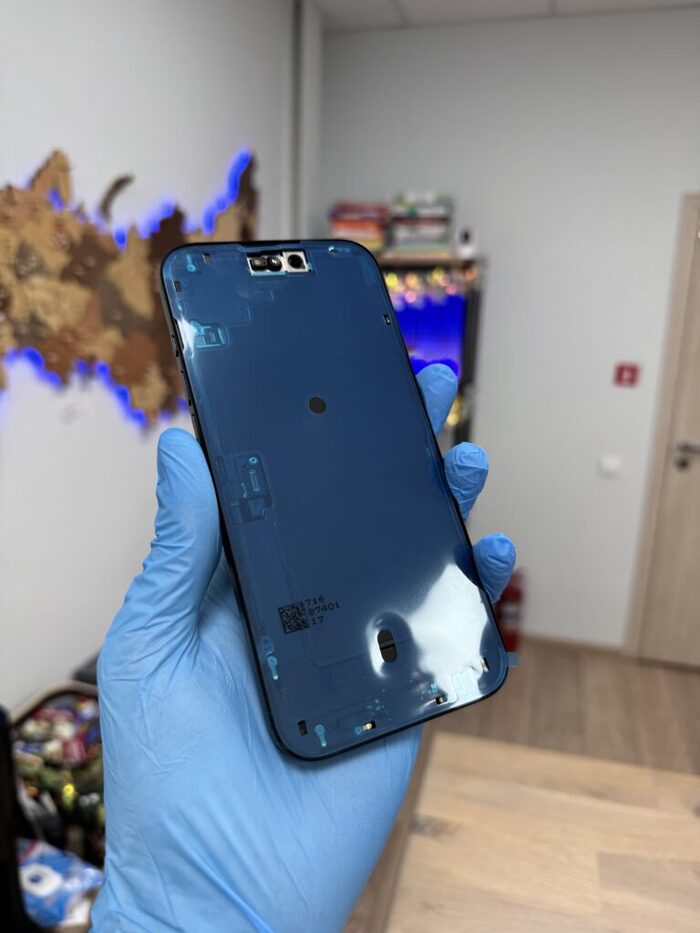

Меняем влагозащитную проклейку на корпусе. Кстати проклейка тоже подошла от 15 Plus)

А теперь самое сложное, приклеить рамку к дисплею)

Рамок в рф нет, формы для склейки рамок тоже, старая рамка в краске от стекла, что же делать?

Правильно, сжечь краску с оригинальной рамки на лазере)

Тем самым мы имеем оригинальную рамку с оригинальным скотчем, при этом обработанную на лазере как новые рамки для замены)

Собираем все обратно в корпус и наносим на рамку дорогущий термоклей с праймером для усиления адгезии)

Осталось только вставить дисплей и закинуть с зажимами в морозилку на 5 минут, чтобы клей схватился)

Для любителей спросить: а ничего не будет телефону от морозилки? Ответ следующий - в морозилке минус 5 градусов, на улице температура бывает ниже раз в 10. Аккумуляторы телефонов вообще до минус 35 рассчитаны. Так что ничего ему не будет, тем более за 5 минут.

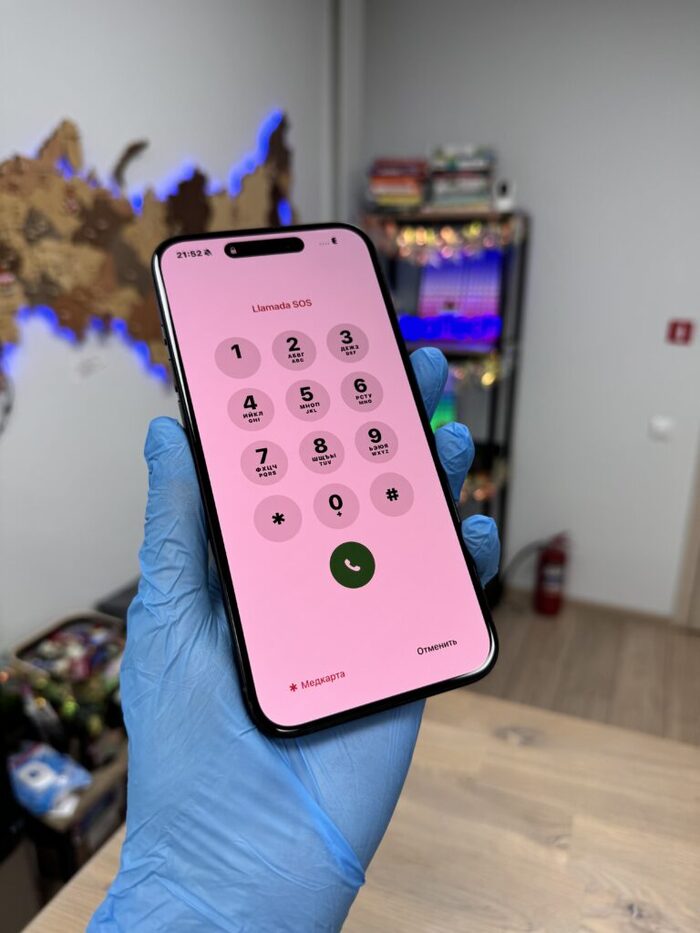

И достаем готовый яблокофон)

Кайф, как будто и не разбивали)

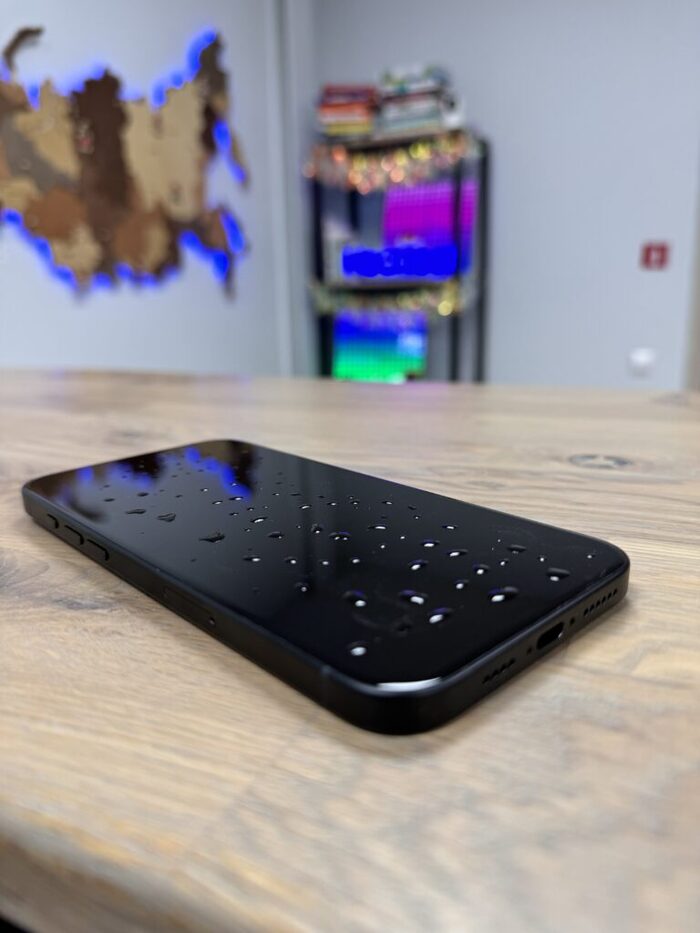

Ну и олеофобное покрытие проверим, куда же без него)

Замена стекла вышла в 29900р, вместо замены дисплея за 69900р. Такие дела)

А я пошёл дальше починять примусы)

Всем удачных ремонтов!
