Ну штош. В инсте проголосовали за этот пост и придётся вспоминать его хронологию)

История этого ремонта берёт середину марта 2020 года, когда мне его принесли с проблемой отсутствия звука в нижнем динамике:

Не самый популярный в ремонте телефон, но даст просраться по устойчивости к поломкам (дисплеи не в счёт) многим современным телефонам.
Предысторию я уже не помню из за чего пропал звук, но по всей видимости была влага и её хорошо отмыли. Обычно во многих сервисах ремонт на этом заканчивается. Но некоторые идут до конца)
Как всегда нужно начинать с очевидного: замеры сопротивлений самого динамика и дальше по цепи: нижняя плата-шлейф-основная плата.

Нижнюю плату тут уже заменили и у клиента осталась такая же оригинальная.
Всегда это поражало: мы возьмём деньги за запчасти и не важно, что телефон так и не заработал. И клиенты на это соглашаются, а потом приходят ко мне и говорят, да я вот уже потратился в том сервисе и тут ещё отдавать столько.
Меня на самом деле это не волнует. Там Вы заплатили за попытку, а у меня платите за результат! Из последнего: iPhone XR - взяли денег за реболл процессора после попадания влаги в телефон и клиент отдал 5.5к за это и как итог телефон не заработал. Зачем понадобилось реболлить проц под компаундом мне до сих пор не понятно. Типа мы сделаем то, что точно не поможет и сделаем только хуже, но вы платите.
И тут я уже предлагаю цену за реальное восстановление и сразу ой, нужно подумать, я и так отдала уже столько денег... В общем лежит ждёт уже почти месяц непонятно чего. И связи по номеру нет. Если Вы узнали себя, то дайте знать, что делать то с телефоном?

Продолжу.
С динамиком/шлейфом всё в поряде. Откручиваю плату и тут сюрпрайз))

И обратная сторона

Ай молодца)

Мы тут просверлим плату и кинем перемычку, должно заработать...
Только мы забыли учесть момент, что плата многослойная. В общем не работает ваша плата. Нужно менять.

Ну да. Плата имеет 8 слоёв как бы)
Гляну в покупную схемку:

Синим отметил место, где протаранили дорожки четвертого слоя. Остальное там не критично, общая масса телефона. А идут эти дорожки куда?

На связь основного аудиокодека с нижним усилителем на динамик)

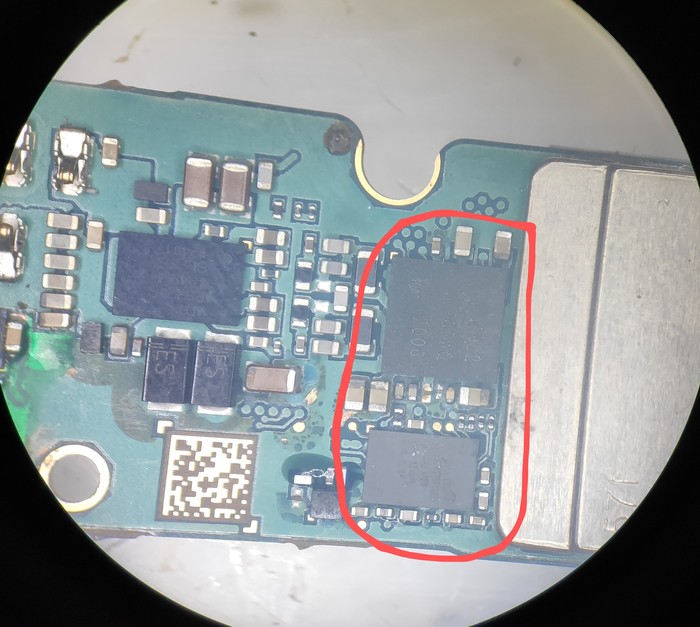

И тут я перед ремонтом решил проверить сеть телефона, так как были видны следы пайки усилителей сотовой связи.

Панятна)

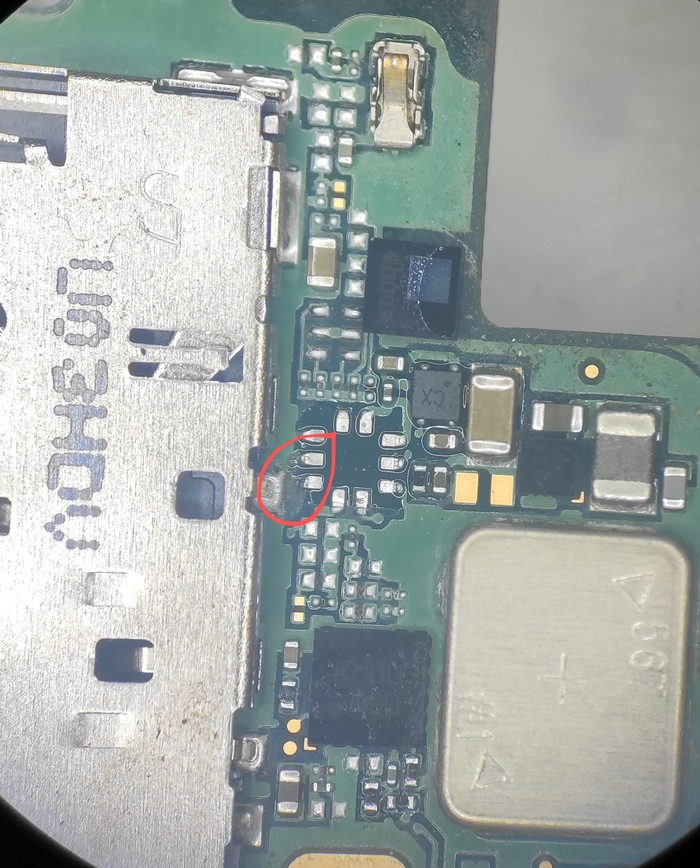

Вот место предыдущей пайки:

И на этом этапе мы все поехали на

На карантине я облепил хату микромастерской

Водянистый знак замажу на всякий случай, а то тут есть противники лишних подписей на фотокарточках. Бесить их мы конешно же не будем)

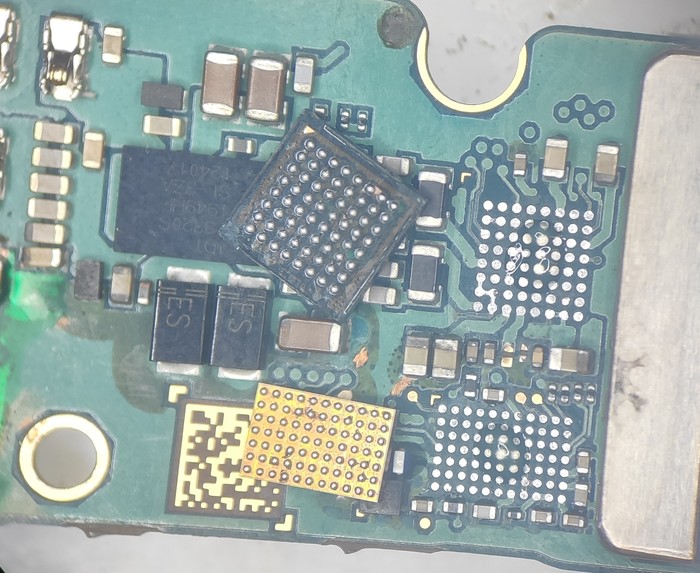

Отпаял всё это дело

Отреболлил и установил на место. Микросхему контроллера питания усилителя при аккуратном поднятии услышал слипшиеся контакты, что говорит о некачественной посадки и возможно он труп, но проверить нужно, ибо таких микросхем вообще не было. Только с донором, что существенно увеличит стоимость ремонта. Буду работать с тем, что есть.

Много флюса использую только на микросхемы, у которых большая контактная площадка на массу. Это для того, чтобы можно было пошатывать микру при посадке и делать небольшое придавливает для лучшего сцепления. Потом отмыл часть.

Сделал реболл, сеть стал находить, но очень слабо. Прям вообще на секунду и пропадала. Уже что то. Ну, думаю нужно попробовать суб-плату нижнюю заменить, и у клиента она осталась. В общем месяц или полтора мы решали как её доставить. Потом зашёл ко мне такой же телефон и я решил проверить моё предложение. Нет. Это так же не заработало.
Начал изучать схемы подробнее и тут выяснилось, что тупо нет питания усилителя. С основного контроллера питание подходит, на дросселе появляются милливольты и всё.
Ну думаю дай ка я подам принудительно 4в на усилок. И да, всё заколосилось)
Но пока что делать сразу не стал, а ждал донора для адекватной замены без костылей.

План инструкций вот

Синий - питание от основного КП.
Красный - питание усилителя от КП усилителя.
Зелёный - плавающее напряжение для дополнительного стабильного питания усилка. Зависит от качеств приёма сигнала. Если вы в деревне у тайги, то там может быть даже 4.5 вольта, а если у кремля Ленина смотрите, то 0.5 вольт. Ну как то так)
Я же сделал временно вот так:

Да. Лишнее телефон кушать будет, но не сильно заметно.
Фото перемычки куда-то делось. Не нашёл.
Зато есть кусочек дисплея)

В общем уже подходил год, как телефон лежал у меня и созвонившись с человеком предложил вариант не искать микросхему а сделать здесь и сейчас, т.е оставить временное, но постоянное решение)
С сетью разобрался.
Осталось решить звук.
Ну тут всё просто и легко.
Ковыряю плату:

Вытаскиваю нужные дорожки:

Делаю новые

Заливаю всё это маской и проверяю. Звук есть. Фото со звуком увы тоже не нашёл.
Собираю, клею крышку

Ремонт длился с 17 марта 2020 по 6 января 2021 год) Но ведь сделал же xD
Клиент был терпелив. И это не первый такой случай у меня. Но бывает и полежат трубки долго, а отремонтировать в заявленный бюджет не получается. Но это редкость.

Тут бюджет 5к.

Грядущие посты:

Как не нужно варить айфон в микроволновке. iPhone SE

Спецы приговорили проц. Этот телефон - запчасти. iPhone 8 plus.

Немного подскользнулся на айфон. iPhone 11 pro.

Да там всего то шлейф поменять. Ремонт для сервиса. Микроистория о экономии. iPhone 11 pro.

Заголосовать это дело можно у меня в инсте.

Увидимся))

Здравствуйте. Прошу контакты адекватных ремонтеров в Краснодаре. Время от времени необходима профессиональная помощь. Например, сейчас не сдюжил восстановление гибкого шлейфа на lcd панели.

Начал залуживать и понял, что без микроскопа не обойтись.

Добрый.

Телефон прибыл по почте с "дикого" востока России.

Ну это, типа, восточнее Москвы)

Куплен новым, даже почти не поюзанный временем, правда словил пулю от пневматического устройства и начал перезагружаться каждые 3 минуты.
Трубка в ауте) Использование в таком виде изделие невозможно, ибо сеть, камеры, фейсы лица, вахля так же отсутствовали)
Попади она чуть выше на полсантиметра и телефон смог бы полноценно работать, кроме камер.
Да и зачем они, если не уметь ими пользоваться?
Кисок фотать разве что)

На фото видно, что пострадала одна стойка крепления платы к корпусу, а так же на плате есть небольшая вмятинка.
И кажется, что паниковать незачем, всего то 3 квадратных миллиметра в верхнем кусочке повреждено, но это заблуждение.
Распаиваю плату:

На нижнем этаже сразу увидел отбитый дроссель на питание микросхемы вспышки фонарика. Ага, одну проблему видно, значит весь ремонт будет происходить в этой области платы.
Конденсатор отлетел и прилип на верхушку платы и засел рядом с питальниками

Ну прямо удачно, удачно) Он оказался сразу пробитым и действовал как перемычка. Доля миллиметра и привет короткое замыкание по 2.85v линии питания камер. А мож и коротнуло уже, раз камеры не раб.
Тут обошлось, наверное, и поэтому начинаю разбор ситуации с сетью и вифи.

На карточке я обозначил красным ряд контактов, куда пришёлся выстрел, где 2 контакта развалились и зелёным показал, куда они следуют. Часть линий взаимосвязана и например зелёная SPMI_AOP_TO_RF_CLK_R  и SPMI_AOP_BI_RF_DATA_R является синхронизацией модема, вайфая и нфц с процессором.
Значит надо восстановить)
Буду прокладывать магистраль.
Делаю насечки на раме и припаиваю две проволоки серебряной летающей линией, как говорят друзя китайцы)

Ну как то так. Сопротивления в норме, всё вроде есть. Остаётся разобраться с камерами.
Так как в это время у меня на ремонте было 2 таких айфона (ремонт одного из них я показывал ранее О долгих ремонтах. iPhone 11), то я сразу подкинул основные камеры для проверки, но результат остался прежним - камеры не раб. И да, плата работает корректно в распаянном виде, поэтому проверял без запайки.
Значит пора времени замерять и думать.
По замерам на коннекторах всё хорошо, а значит микросхемы, которые отвечают за питания камер не работают или не получают команду на работу. Так как они так же находятся в этой простреленной области, то имеет смысл их поднять с платы и проверить чистоту контактов под ними.

Вот и проблем) Отбит PP_CAM_PMU1_VDDL_BUCK0. Эта линия контроля запуска и стабилизации питания других микросхем раздачи напряжений.

Для тех кому интересно как это работает:

Зеленая линия, которая идёт от микросхемы в дросселю это основное питание для стабилизаторов и микросхем раздачи напряжений на камеры. Зеленое от него и идущее в другую стекляшку тоже самое, только отбитый контакт занимается чтением напряжения на этой линии. Если резко короткое замыкание - сразу же дает команду отключить питание, чтобы не сгорел дроссель, потом снова можно включать. Да, что то наподобие электронного предохранителя. Или, например, если питания не хватает, то предложить повысить силу тока в цепи (момент, когда камера телефона фокусируется на обьект или идёт переключение на вторую камеру, что бы дать остаточное питание и резко не обрубать ток).

Как только Вы включаете камеру, то стекляшка, получая питание и команду от интерфейсного КП в виде 3v начинает генерировать 1.2v на верхнюю камеру и дает разрешение на ещё одну стекляшку, которая генерирует ещё одно 2.925v дополнительного напряжения, которое так же управляется основным контроллером питания камер. И тут камера начинает работу и выдавать изо. Как она это делает расписывать не буду, ибо это еще инфы на пост получится)

Но так как контакт по зелёной линии не алё, то микросхема видит, что на этой линии пусто и не даёт разрешение на запуск питания. А значит камера работать не будет. чОрный екран.

Всё просто)

Исправляется  это легко и быстро. Перемычкой:

Зачищаю припой на раме и достаю колодку для проверки без спайки двух плат:

Проверяю камеры и вай-фай:

Остаётся заново накатать припой на рамку и спаять две платы.

Привет, мой лысый лобок из прошлого xD

Сеть, нфц, Фейс и камеры заработали, но отвалился вай-фай и перезагрузки никуда не делись.

Снова распаиваю платы и замеряю сопротивления на контактах. В общем от нагрева посыпались остальные нестабильные пятаки...

После согласования было решено сначала не менять весь низ платы, а восстановить эту, тем самым не увеличивая стоимость и сроки ремонта(плату нужно было заказывать из Китая, а это + месяц к ремонту).

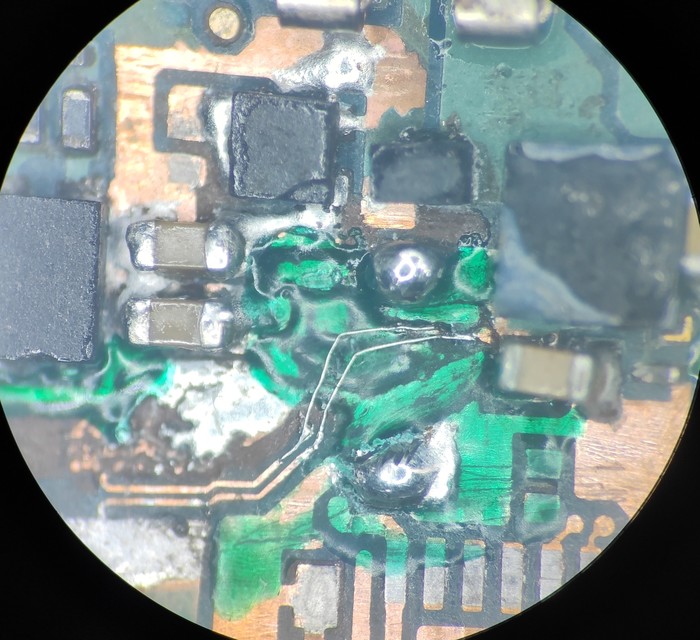

В общем начинаю прокладывать новые дороги:

Видите перемычку? А она есть)

Добавляю ещё немного:

Вид с боков:

Запаиваю раму на удачу, что всё будет хорошо работать и проверяю:

Как перед этим выяснилось перезагрузки возникали из за обрыва цифровой шины i2c1, идущую на микрофон основной камеры. Система его не видела и давала команду на перезапуск устройства в надежде на нахождение его в системе после перезагрузки)

Умно, но лучше бы после например трёх неудачных попыток проц забивал бы на это работал дальше.

Вот по факту - вышедший из строя микрофон, это уже нерабочее устройство и в данном случае авторизованный эпл предлагает замену устройства по гарантии или с доплатой на новое чуть более 50% от его стоимости. Здорово да?

Ну или можно заменить микрофон или шлейф в кАнторках, вроде моего шалаша подешевле)

Но опять таки, перезагрузки могут возникать по разным причинам и зацикливаться на микрофоне не стоит. Все проблемы можно найти только после диагностики.

Итак, остаётся дело за малым - замена заднего стекла. У меня нет лазера, поэтому сие деяние я делаю вручную:

В то время ещё не было крышек с увеличенным отверстием для камер и приходилось выпиливать окна изнутри, поэтому получалось вот так:

Клею под всеми видами креплений)))

Потом сборка и проклейка дисплея с наклейкой гарантийной этикеткой, всё как обычно:

Пара дней тестов и отправка обратно в Томск)

Итог - 15к денег и неделя лежания в сервисе.

Дело было в начале октябре того года.

Конец первой части...

Инста для мониторинга вопросов и задавания картинок в ленте.

Голосовалку на тему следующего поста сделаю после второй части...

Увидимся)))

И причём каждый s10+ приходил ко мне немножко утопленным, кроме одного, где взорвался разъём зарядки)

Всем здрасти)

Ремонт этого телефона немного был затяжным, так как я долго не мог найти 2 сгоревшие дорожки и из за них телефон не мог видеть разряжающийся аккумулятор. Вернее он заряжался, проценты капали вверх, а вниз не хотели.

Т - значит труп)
Разбирается легко и аккуратно:

Первыми при попадании жидкости в любой рабочий телефон выгорают силовые линии. Ну типа там подсветка или начальная цепь питания аккумулятор-контроллер.
Этот телефон не стал исключением и текстолит прогорел аж на 5 слоев) Ещё чуть ковырнуть и будет дырка xD

АКБ естественно в защите, а при подаче 1в на основную линию идёт сплошное короткое замыкание. Греется текстолит внутри платы. Подаю ещё вольтаж и выжигаю там всё нахрен что бы было рыхло копать)

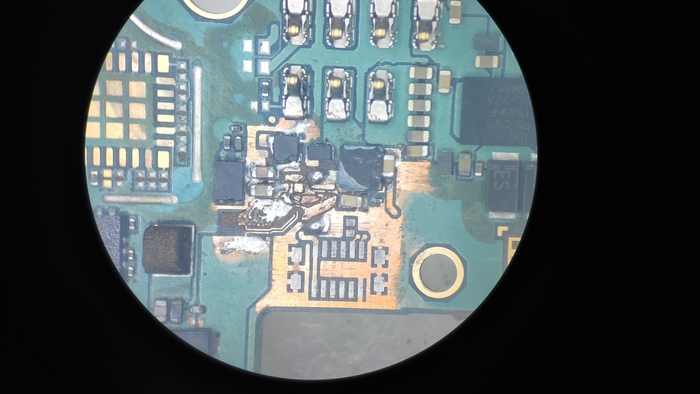

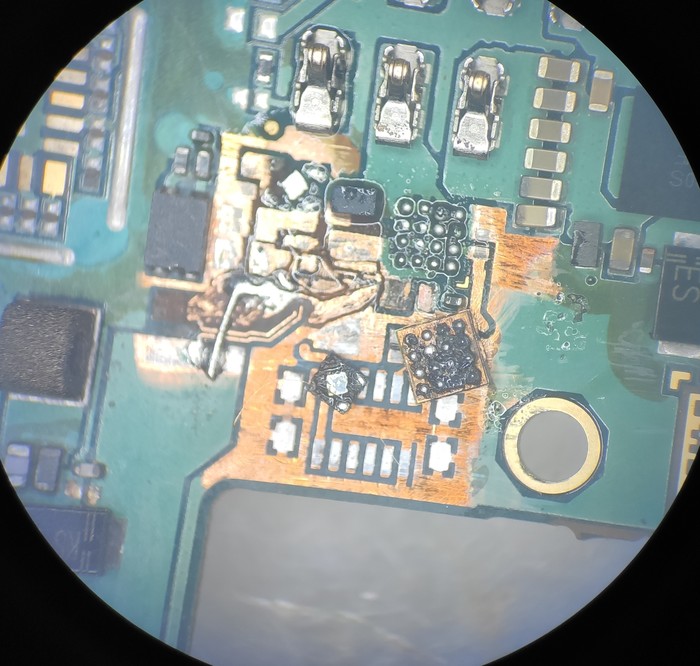

Что тут у нас?

Печаль...

Расчищаю первый,второй и третий слой в этом месте и коротыш пропадает.

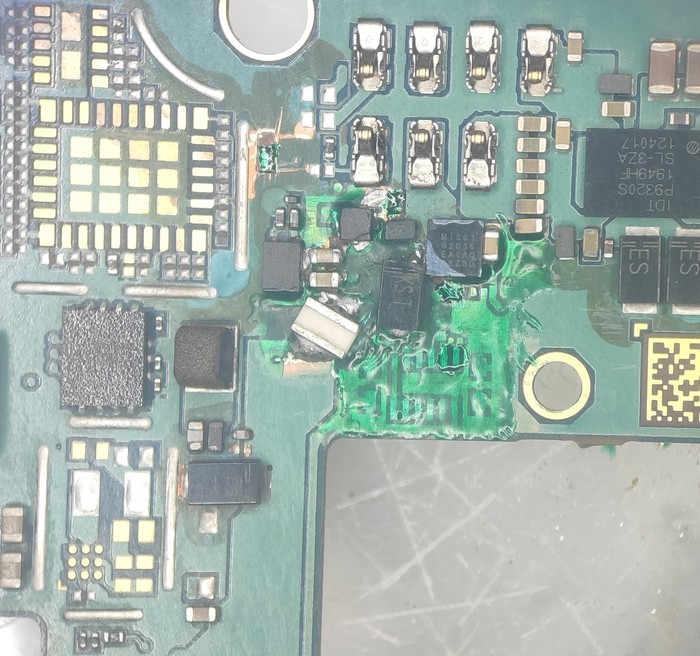

А значит пора комариные пикабушные перемычки перемычивать. Размеры и диаметры знаете, значит делаем)

Думаю этого достаточно для запуска)

Телефон готов! С Вас 10к)
Так как предыдущий сервис сказал что телефон мёртв и это сделать нереально, ибо как обычно говорят "сгорела плата" без каких либо оснований. А вот сказать что именно и что нужно сделать умеют не многие. Ну и не умейте. У меня хоть работа будет.
Так как телефон отремонтирован частично, то есть не работает большая часть датчиков, беспроводная зарядка, гироскопы там всякие, то нужно ещё чуть повозиться. Для начала локализую последствия после загара прогара. В этом случае они лёгкие, как в принципе и 95% прогаров на видеокарточках и материнских платах. Но есть и точечные прогары цифровых линий, как например я пару месяцев назад восстанавливал на 6 айхвоне:

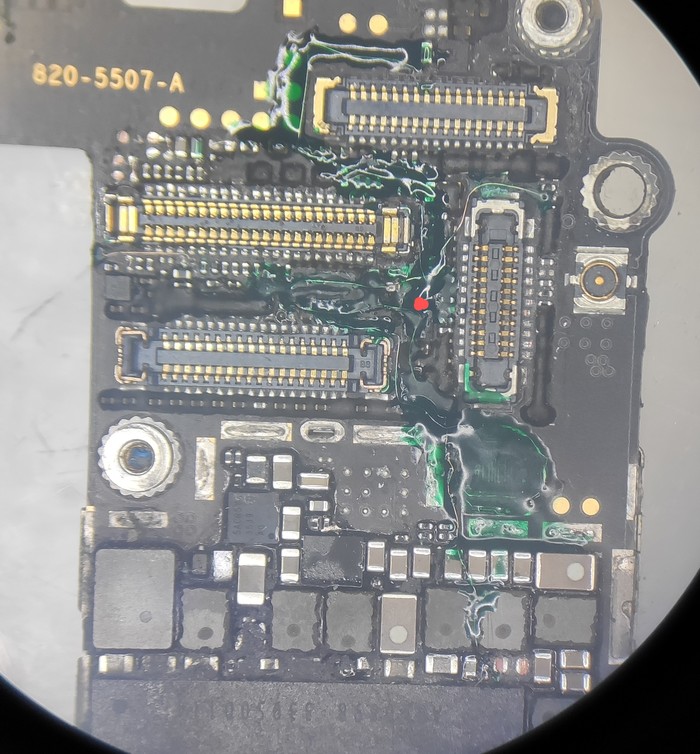

1 мм и минус 6 дорог почуть на каждом слое. Красная точка это то место, где всё пошло по п.. незапланированным событиям)

Но ладно, вернусь к сом сунгу)
Снимаю рядом стоящие одинокие микросхемы недалеко от взрыва:

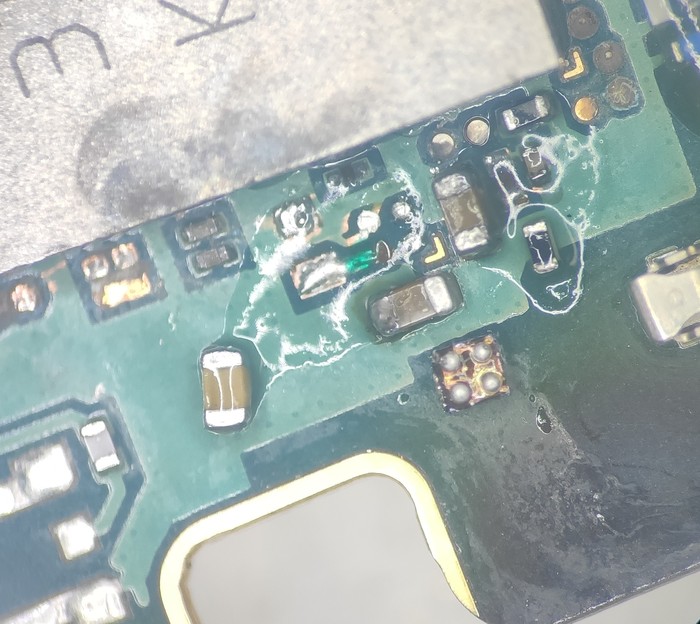

Водица всегда оставляет за собой такие каши, так как в ней всегда содержатся примеси, которые так или иначе оседают или поджирают медные контакты при воздействии электричества. Эти микросхемы отвечают за беспроводную реверсивную зарядку и датчик кислорода крови. На этих линиях всегда присутствует дежурное напряжение, которое вырабатывается основным контроллером питания. Если тут появится короткое замыкание, он отрубит дежурку, если только раньше него не сгорит линия АКБ - контроллер) На практике КП недолго держит 5А, а потом сгорает сам если не сработала защита по току и температуре. А вот АКБ даже со своим контроллером может выдать 3А тока, что в этом случае и произошло и текстолит в этом месте подгорел и стал проводником, что только усугубило ситуацию и начался массовый прогар. Только до КП дело даже и не дошло, о чём свидетельствует начальный запуск телефона без каких либо замен микросхем. Ладно.

Очищаю микросхемы, место под ними и сажаю на место, добавив чуть конденсаторов на выходы и входы:

Следом дублирую 2 дорожки определения заряда АКБ:

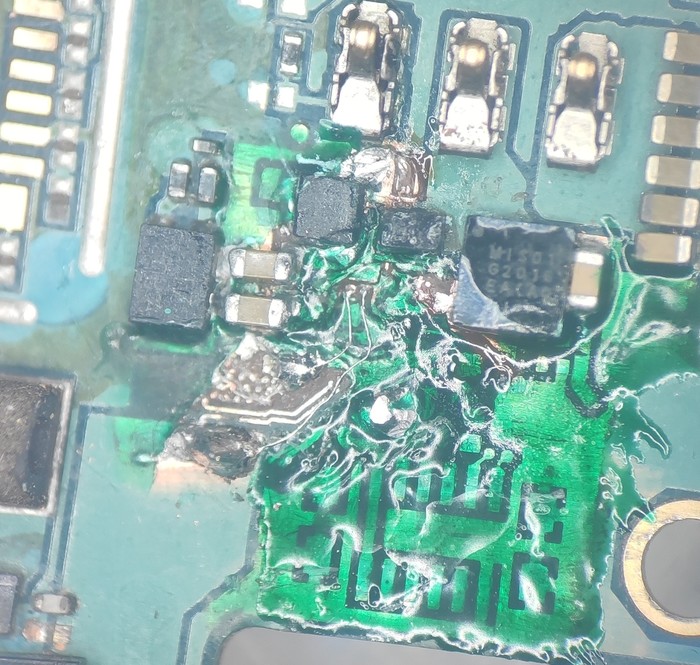

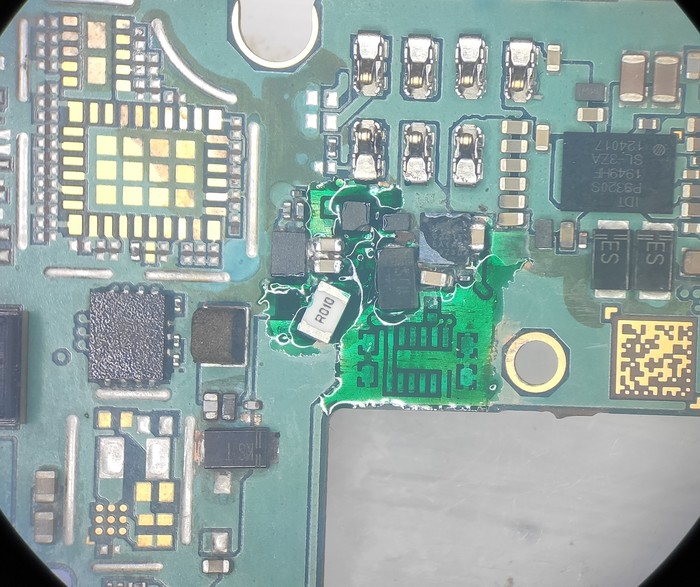

И заканчиваю с этим местом окончательно:

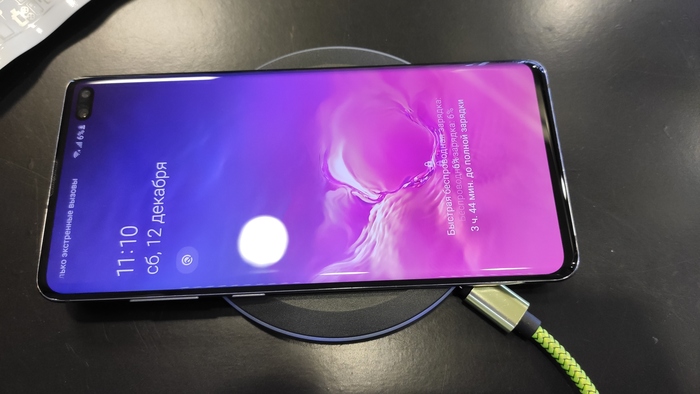

Итак. Зарядка работает, сенсор кислородный на палец реагирует вроде. Проступаю дальше к устранениям последствий. На обратной стороне платы так же есть чуть проблем:

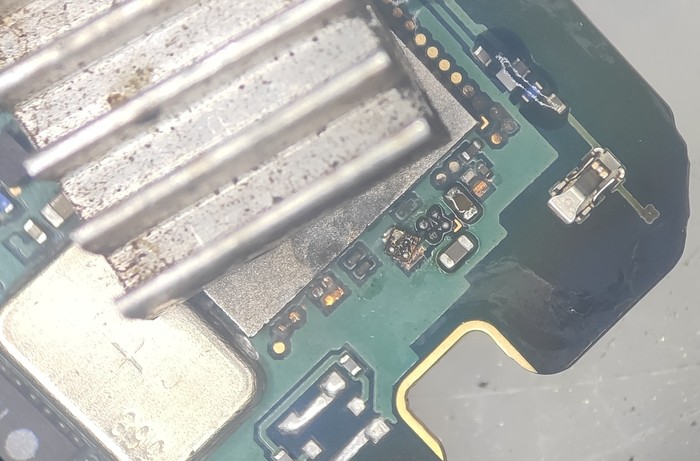

Это управлятор автоповорота или компас уже точно не вспомню, а мож и всё вместе. Лень ночью в схемотехнику лезть, поэтому просто покажу проблему под микросхемой. Вроде мало замусорено, но не работало. Снял-почистил-запаял. Всё без нанесения нового припоя. Тут контакты большие, так что не слипнется)

Следом снял нижнюю микросхему, но под ней чистоты. Так что мимо.

Далее нужно разобраться с ещё найденной проблемой - сенсорный хаб и нфц:

Однозначно проблемс. По-любому снимать, так как хоть и всё это работает, но под нагрузками потухнет через пару недель и делать заново не хочется, так как я уже объявил общую цену за ремонт видимых и не совсем повреждений.

Ну есть проблемы, есть. Особенно заметно, если приблизить и немного поразглядывать.

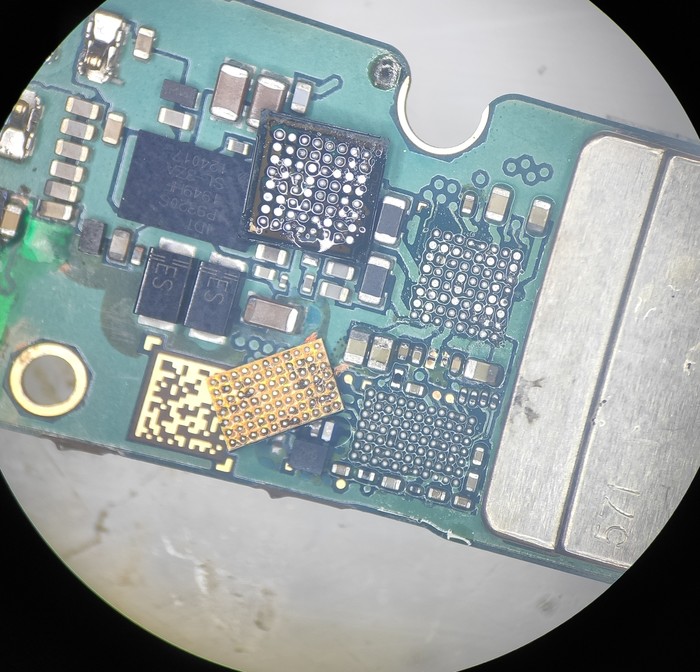

Реболлю:

Показывать не буду, смысла в готовом варианте нет, так как там точно так же как и пару картинок назад, только чисто) точно так же, только чисто. Уверяю Вас

(с) дипутат xD

Быстренько пробежался по плате, устранил пару резисторов и начинаю тестировать. Всё работает, а вот заряд не падает. Заряжается до 100% всё нормально, но вот если вкрутить Ютуб на весь день, то заряд не опустится ни на 1 процент. Ну неприятно. Да. Пользоваться этой техникой по факту некомфортно, разве что перезагружать его каждый раз для переопределения заряда, но это не дело.

Помните те 2 дороги, которые я делал? Так вот. Закоротил я их на массу вообще то и они моментально перегорели при подсоединении аккумулятора. Дело в том, что такое сечение серебряного провода 0.008мм при токе 4.2в стали предохранителями. Я их кстати не сразу заметил. Думал, думал и тут пришел мне на ремонт s10 lite с другой проблемой и я увидел те самые дороги и решил снять резистор между ними и замерить что там на них вообще происходит и куда они идут. Не нашёл) Но сопротивление есть, а значит куда то идут. Предположительно основной контроллер питания.

Снимать мне его не хотелось на рабочем клиентском телефоне и было решено купить демо нерабочую плату и вызвонить их там, ибо на этой остатков дорог я не нашел и вызвонить их не получится без дополнительного снятия слоёв и возможных новых повреждений платы.

Искал в разумные деньги и долго. Пару месяцев. Нашёл не я. Сам клиент раздобыл ссылку. Я отправил курьера, он мне привёз. Продолжаю поиски. Расковырял это место по всему кругу:

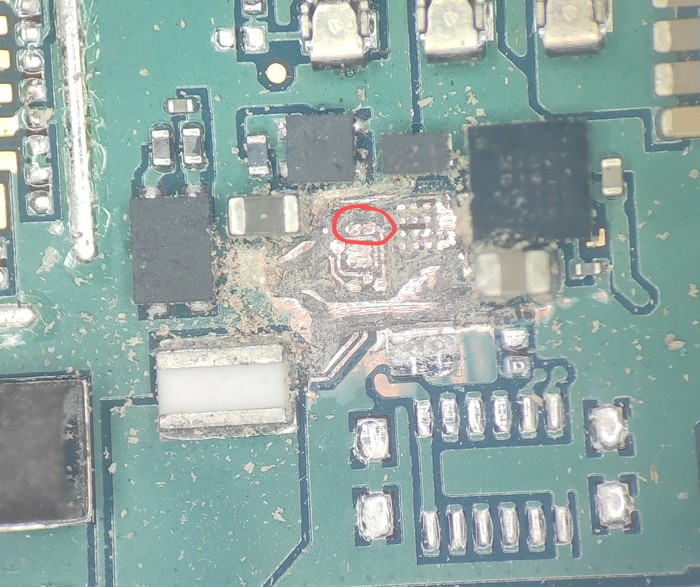

В красном кружке место, где нужно было цепляться к ним.

А у меня там всё прогорело и я просто не докопал один слой.

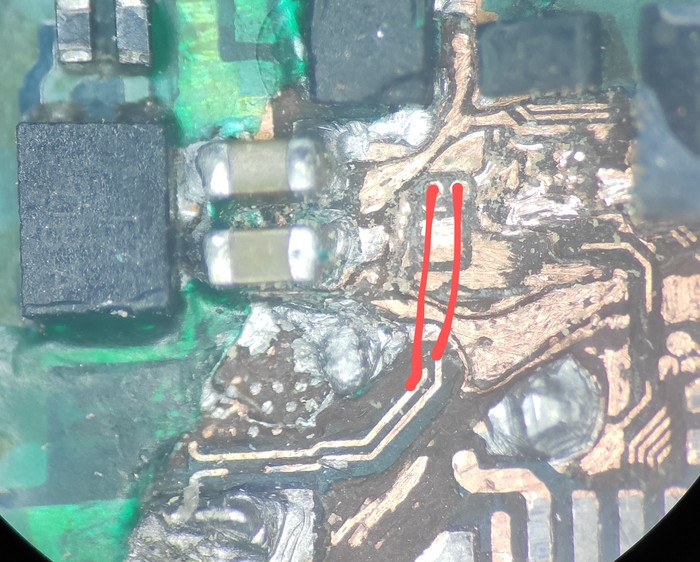

План такой:

Буду ему следовать:

Замазываю весь этот колодец из 5 слоев и украдываю правильный резистор с донорской платы:

Ещё при окончательных тестах заметил нерабочий магнитный сенсор.

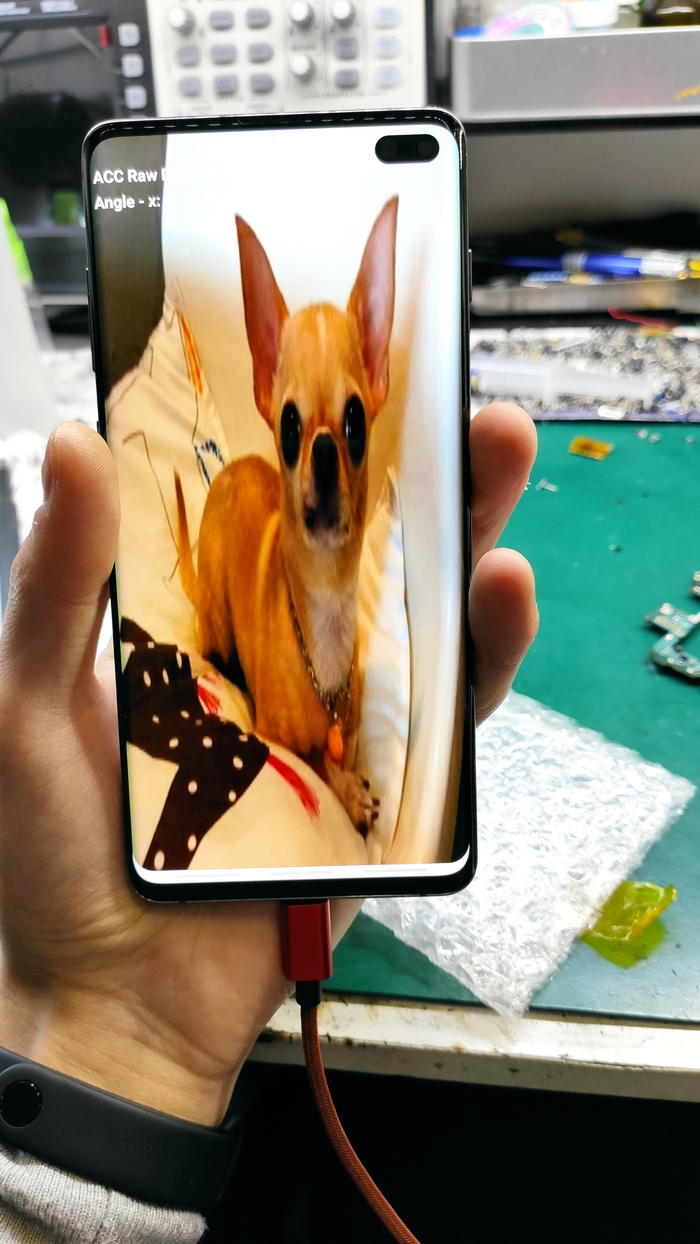

Важно! Уберите всех от экрана. Зрелище не для всех лишь только

Циферки вверху не бегают, значит не работает.

Микросхему так же возьму с донора, так как на этой плате отгнил и отвалился контакт на стекляшке:

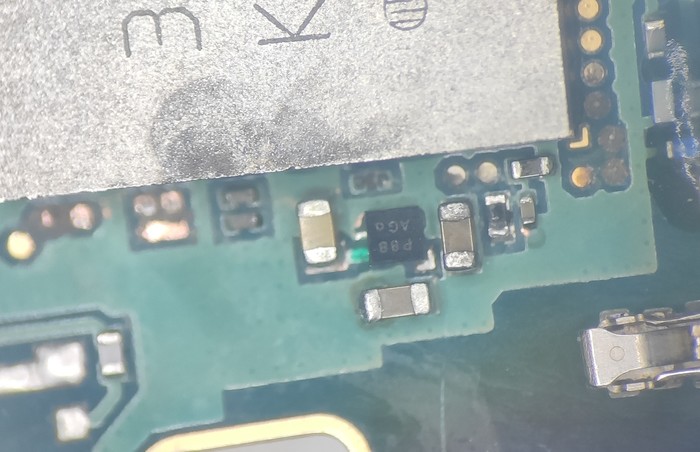

Восстанавливаю и это:

Всё готово. Отмываю:

Проверяю все датчики и оборудование телефона. Всё раб, кроме GPS. Слабо ловил спутники.

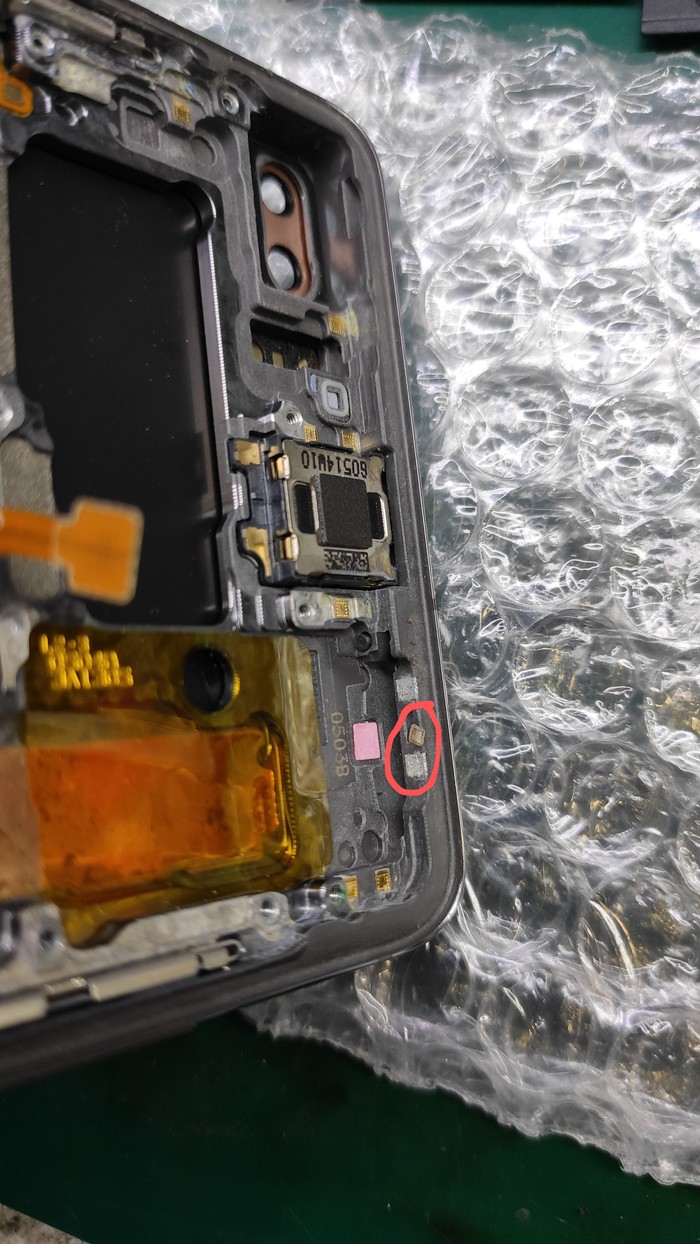

Но тут решение оказалось простым - отвалилась медная прослойка между антенной на плате и корпусом. Восстанавливать не стал - точечной сварки нет в наличии, а хорошо отшлифовал все места соединения антенн в верхней части:

Собираю и оставляю на пару дневных тестов.

А теперь почему баг? Да потому что пропускают воду сим лотки, которые во многих телефонах неплотно закрываются. Всё. Один просчёт - вся влагозащита чихуахуасскому тойтерьеру под хвост)

А последствия непредсказуемые.

Не купайте сильно гаджеты, если не уверены в его защите. На многих телефонах это можно проверить с помощью встроенного барометра. И если pass, то ныряйте за охотой на подводную рыбу, если fail - ныряйте тоже и несите в сэрвис)

Если возникли вопросы, то можете задать их или тут, или подробнее с изюминкой в инсте)

Важно! На 94% вопросов там отвечает моя жена и часть из них с моих слов. Ну не могу я успевать и делать и отвечать.

P.s: после ремонта спустя меньше недели во время доставки почтой или сам по себе отвалился датчик пульса. Из за того, что дороги проходят рядом с местом взрыва был риск поломать гаджет основательно с потерей многих других функций. Тот самый случай, что лучше не трогать и оставить как есть.

Увидимся)

Айфон 5s, заменил u2,
после замены контролера зарядки, айфон стал сильно нагреваться а именно когда ставишь на зарядку в включённом состояние,
В выключенном состояние не греелся на зарядке,
В режиме сна ничего лишнего не потреблял,
Пробывал ппрошить так как стояла 10 ios
После прошития айфон не стал активироваться, "Сбой активаций"

В чем может быть причина? Куда копать подскажите пожалуйста
