И так, крутяцкий усилитель, который звучит почти так же сочно, как и ламповые, но не так олдскульно :D

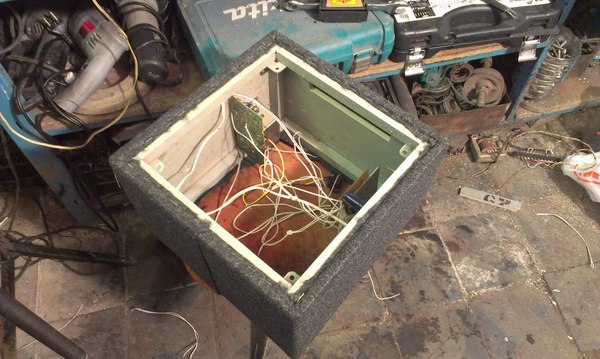

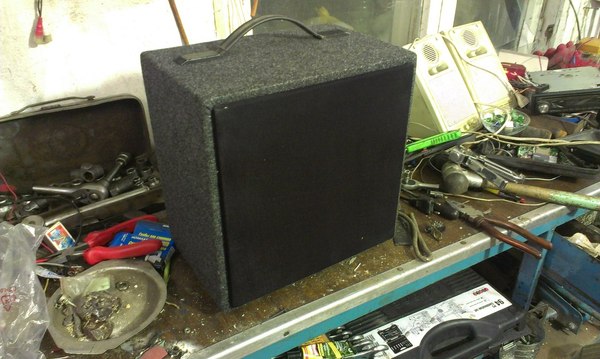

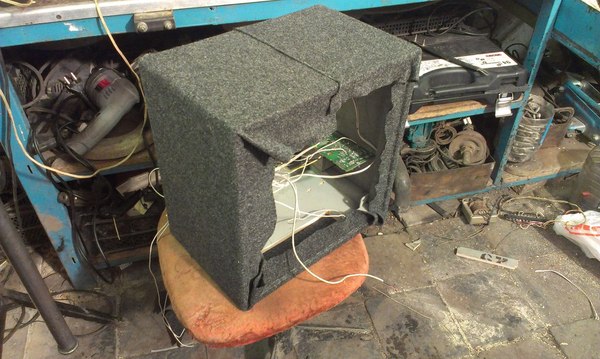

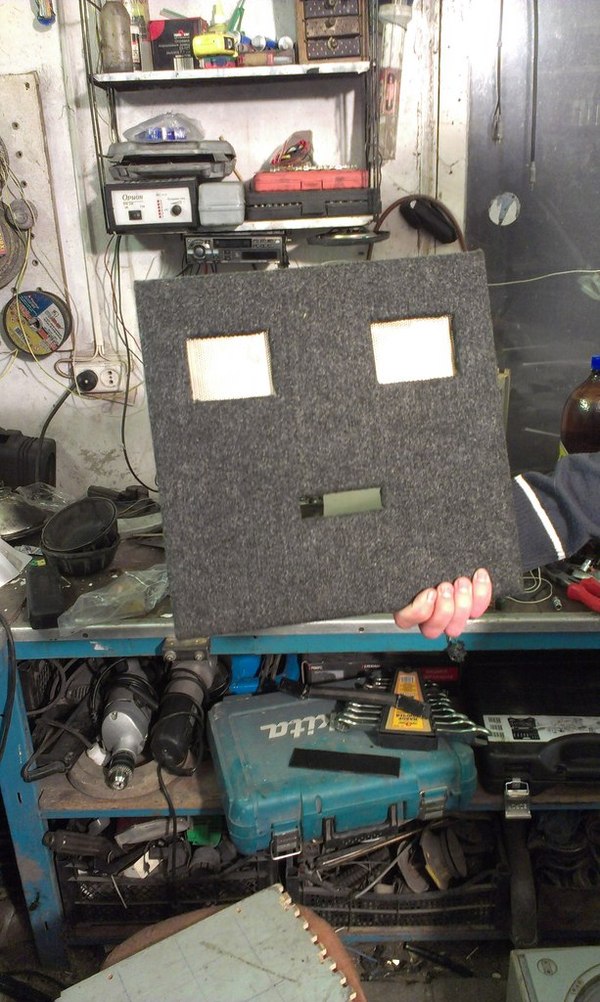

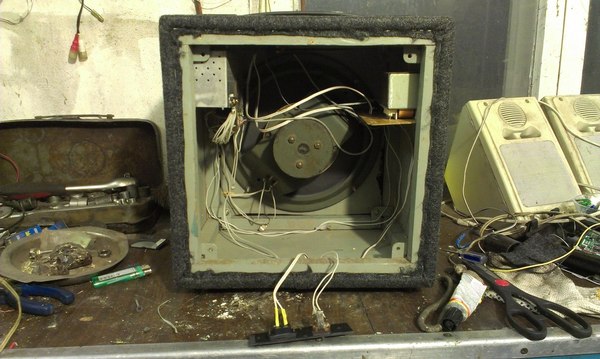

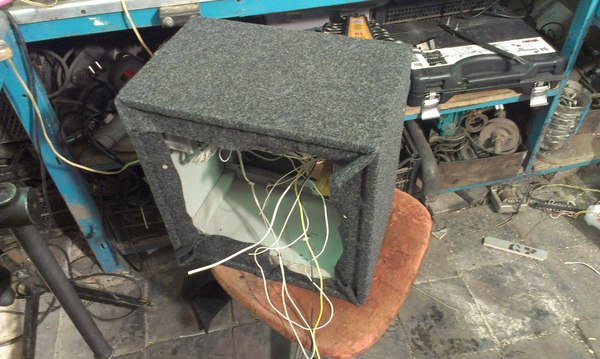

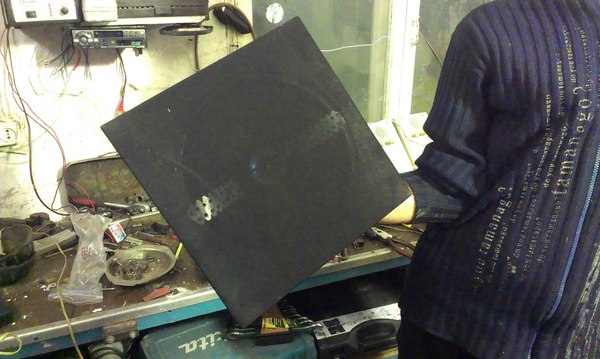

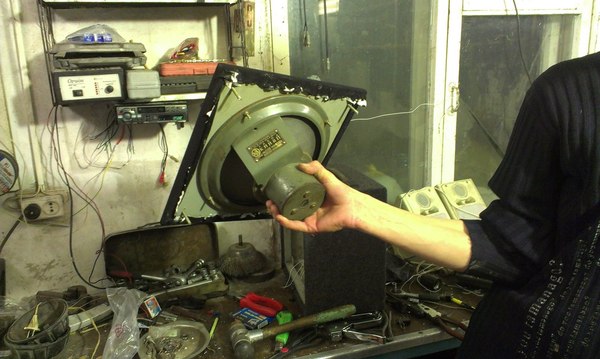

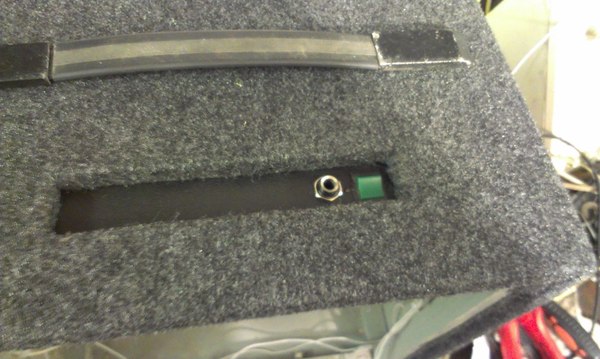

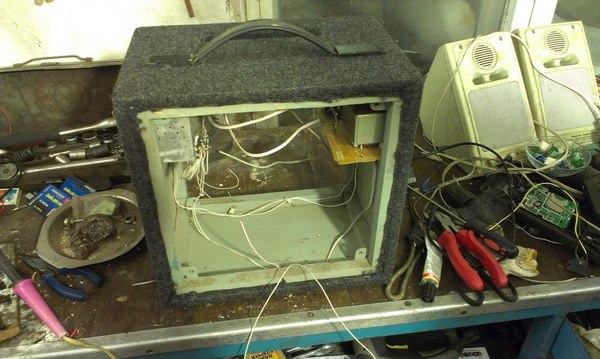

Собрал на работе комбик из винрарной и крайне редкой колонки Ингул и усилителя на базе микросхемы TDA2004r
Друзья, вопрос! Чем шум подавить? Думал о преампе из кассетного плеера с внешним динамиком.

Всем привет! Увидел, что на меня подписались 10 человек и решил подкинуть еще немного рукожопства. Не буду расписывать все подробно, ибо, как мне кажется, скучно.

Шел 2011 год, студент гитарист-любитель не имел ни лишних денег, ни музыкального, ни радиотехнического образования, однако энтузиазма и свободного времени имел предостаточно. Естественно каждый начинающий гитарист мечтает о нем. О, как много в этом словосочетании "ламповый комбик"... Для людей далеких от гитарной, и в целом музыкальной темы: комбик - это комбинированное звукоусиливающее устройство, которое сочетает в себе предварительный усилитель, который формирует звук, оконечный усилитель и колонку с динамиком. А ламповый комбик это трамплин на пути к РОК славе (нет).

Самый дешевый полностью ламповый комбик даже сейчас стоит в магазине от 25000р., не помню точно сколько это стоило 6 лет назад, но тогда сумма пугала меня раз в пять больше чем сейчас. А ведь это только 5 ватт мощности, но "ламповых", не китайских.

И так, за спиной два года клуба юных радиогубителей, раскуроченные ламповый телевизор и радиолла. На тематическом форуме нашел принципиальную схему знаменитого в гитарных кругах Маршал ЖСИЭМ 800 адаптированного под двойной триод 6н2п х2 и выходной пентод 6п14п:

Сборочный чертеж:

Провел укрупнительную сборку, тут основные детали с готовой платой:

Плату делал методом навесного монтажа:

Шасси (на что все крепится) делал из ненужной боковой стенки корпуса компьютера, точечной сваркой:

Выходной трансформатор пришлось домотать до необходимого выходного сопротивления:

Собираем "голову" комбика:

Проверяем на динамике от другого комбика. Ай, теплота то какая! Фурычит, но восхищаться буду позже. Кстати! У нея внутре неонка!

Заказал самоклейку у рекламщиков, наклеил и навесил ручки потенциометров:

Пол дела сделано, осталось собрать корпус. На распиле заказал фанеру необходимых размеров:

Все клеил и фиксировал саморезами:

Углы обработал рашпилем:

Котейка считает, что это её новый домик:

Корпус обклеил дерматином:

Рамку "гриля" сделал из рейки и черной канвы для вышивания:

Накручиваем фурнитуру на корпус, прикручиваем динамик.  Все готово к окончательной сборке:

Сажаем "голову" и закрываем 2/3 задней стенки, +10 к ламповости:

Получаем вот такую красоту:

Звук, это... это небо и земля по сравнению с "мертвым" полупроводниковым усилителем. Это надо слушать в живую. Громкость для квартиры даже избыточна. Играл максимум на 25% громкости, ибо громко. На 100% выкручивал всего пару раз, чисто попробовать, в тот момент чувствовал себя Марти Макфлаем который добрался до оборудования Дока.

К сожалению ни аудио, ни видео записать не могу, так как нахожусь далеко от дома.

По сумме которую потратил на комбик судить тяжело, так как детали собирал около полутора лет. Помню, что самой дорогой покупкой был динамик (1200р) и фурнитура (около 400р+150р доставка) примерная итоговая цена 4000р, что было не накладно, так как покупал частями. А собрал все за пару недель по вечерам после пар.

И да! Оно того стоило!

Всем спасибо за внимание.

P.S. Очень много моментов опущено, на столько много, что потребовалось бы еще минимум три поста про этот комбик. У кого есть вопросы задавайте в комментариях.

P.P.S Спасибо большое моей супруге за помощь в создании комбика.

После приобретения комбика Roland cube 40-XL у меня появилась необходимость в быстром переключении между каналами, коих у этого 40-ваттного зверя целых три: Clean, Lean и Solo (соло это когда накрутил звук на clean или lead, зажал кнопку, и комбик эти настройки записал в отдельный канал... короче говоря, крутая вещь). Только вот одна проблема - ножной переключатель (он же footswitch), рекомендованный к приобретению в мануалке к этому комбику (Boss fs-6) стоит аж почти целых 5 тысяч деревянных (для студента из мухосранска сумма серьезная, особенно если учитывать, что студент играет на лопате за 4к)... В общем, было решено колхозить педальку из говна и палок самому...

АХТУНГ!!!!! ГУРУ ЭЛЕКТРОНИКИ!! ВОЗМОЖНО КРОВОТЕЧЕНИЕ ИЗ ГЛАЗ СО ВСЕМИ ВЫТЕКАЮЩИМИ!!! Я ПРЕДУПРЕДИЛ!

Итак, погнали...

Нам понадобится:

1) Незаконченное высшее экономическое образование (опционально, возможны варианты)

2) Дедовский паяльник 1979 года со всеми приблудами (припой там, канифоль)...

3) Провод (куда ж без него)... Я не заморачивался и взял себе автомобильный провод сечением 0,5 кв.мм. Для удобства купил 3 цвета по метру каждого - 30 рублей.

4) Корпус (я заказал через один китайский магазин (угадай какой, ага)) - 200 рублей.

6) Самое главное - кнопки (покупал там же где и корпус), 2х105руб., итого - 210 рублей. С кнопками вообще интересно - хочешь с индикацией - бери 3PDT (3 группы по 3 контакта). Если индикация не нужна, то можно взять простое двадцатирублевое пластиковое фуфло с двумя контактами и во время выступления молиться/надеяться/верить, что она не рассыпется.

7) 2 светодиода (опять же - опционально, см. пункт 6). Я взял в корпусе с клипсами для упрощения фиксации. 2х50руб., итого - 100руб.

8) Если было решено делать с индикацией, то вдобавок ко всему надо крону - 25-30руб (не вижу смысла брать крону за 100руб., по мне так они все одинаковые).

9) Гнездо стерео-джек с креплением на панель - 35 руб. (Если кнопка одна, то моно-джек)

10) Стерео провод с джеками на концах (микрофонный, короче)...  купил себе самый паршивый провод и самые паршивые джеки (звук по этому проводу все равно идти не будет) 5м провода с джеками обошлись мне в 475 руб.

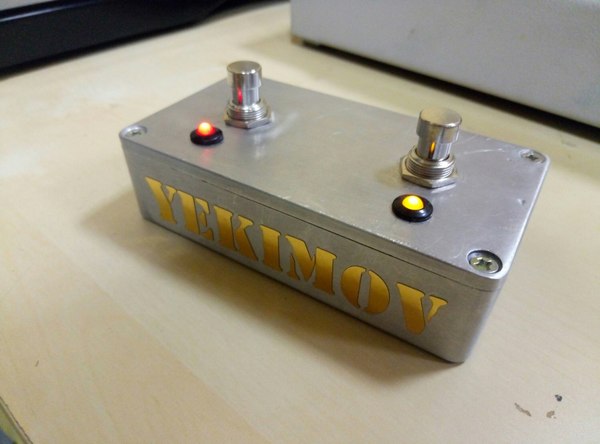

11) Самоклеящаяся пленка (исключительно для понтов, в конце увидите)...

По идее неплохо было бы прикупить контактную группу для кроны, но таковой во всём моем городе не оказалось, поэтому пришлось припаиваться напрямую к кроне, что повлекло за собой некий конфуз... о нем позже... :))

Ах да, совсем забыл: я купил кнопки ON-ON с фиксацией. Какие кнопки нужны под Ваши комбики можно найти на форумах/в мануалке к комбику.

И еще кое-что: перед тем как ваять нечто подобное покурите форумы и убедитесь, что Ваш комбик адекватно воспримет это чудо инженерии...

Собственно, схема агрегата:

Синие стрелочки - земля, красные - питание 9В от кроны, зеленые - анод (+) светодиода, коричневая - шарик джека, черная - кольцо.

Принцип действия прост до безобразия: при нажатии кнопки происходит замыкание земли и сигнального провода (шарик либо кольцо), что влечет за собой переключение канала на комбоусилителе...

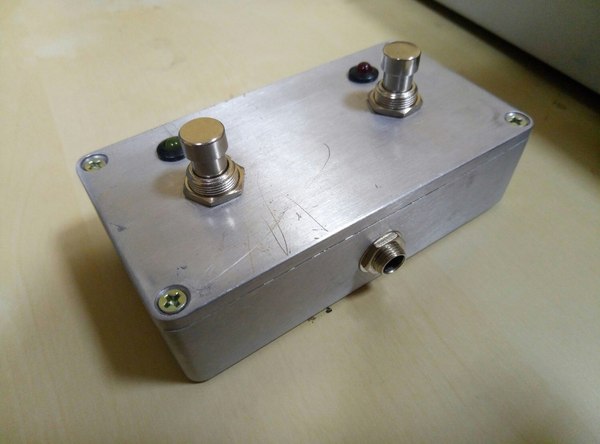

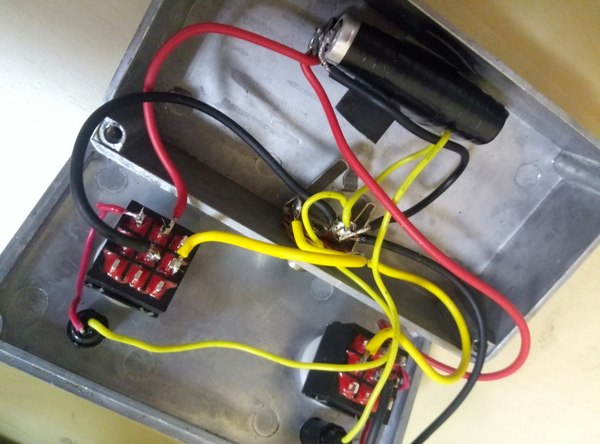

Фото с процессом пайки, к сожалению, нету, поэтому сразу то, что получилось:

Всю землю я присобачил припаял на GROUND джека, и от неё кинул перемычку на кнопки и батарейку (черный провод)... Во время пайки проводов к кроне произошло то, чего я не ожидал: она, зараза такая, растеклась от перегрева))) поэтому я последовательно соединил две мизинчиковые батарейки по 1,5В (колхозить так колхозить, че уж мелочиться)...

тонкий красный провод - анод светодиода, тонкий желтый - катод. Толстые желтые провода соединяют TIP и RING гнезда с кнопками, толстые красные - положительный полюс батарейки с кнопками.
