История о сборке DIY лампового комбика (длиннопост)
Доброго времени суток, уважаемый читатель! Хочу поведать ламповую историю.
Собственно, играл я себе играл, лет так 12 на электрогитарке через VST плагины с эмуляциями кабинетов и не особо парился, используя всякие заводские преампы и втыкаясь в звуковуху. Но хотелось всё же чего то живого, как говорится, тёплого лампового. Покупать было затратно, да и неинтересно, а заводские бюджетные преампы Art V3 и Art Tube Project series как то не оно. Плюс ко всему паяльная станция запылилась уже. Решил я значит, что буду собирать ламповую голову и кабинет.
Задумать оно конечно не долго, но так как с лампами я дел раньше не имел, пришлось основательно читать теорию и лазить по форумам. И вот спустя месяц после зарождения идеи, летом 2021 года был собран первый двухтактный усилитель мощности на советских лампах одной 6н2п и двух 6п14п. Как ни странно зазвучал он сразу и даже ничего не взорвалось, что уже очень обрадовало. Но был жуткий фон из за плохой фильтрации питания. Ставить тяжёлый железный дроссель не было никакого желания, поэтому я сделал "электронный дроссель" на полевом транзисторе. Потом как то навалились другие заботы и паяльные дела были отложены на неопределённый срок. Спустя месяца два сделал другу в подарок на день рождения педаль клон Deep Blue Delay, потом осенью сделал простенький предусилитель по схеме Tomato на одной лампе в форме педали. А мечта о ламповой голове так и осталась пылиться в виде макета оконечного усилителя в коробке.

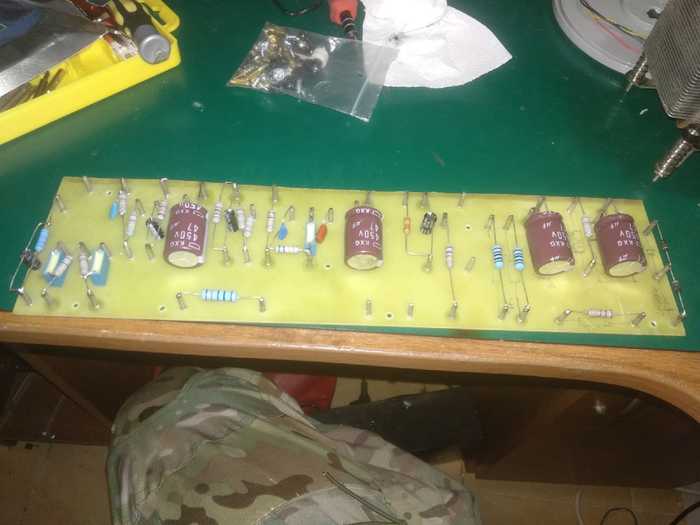

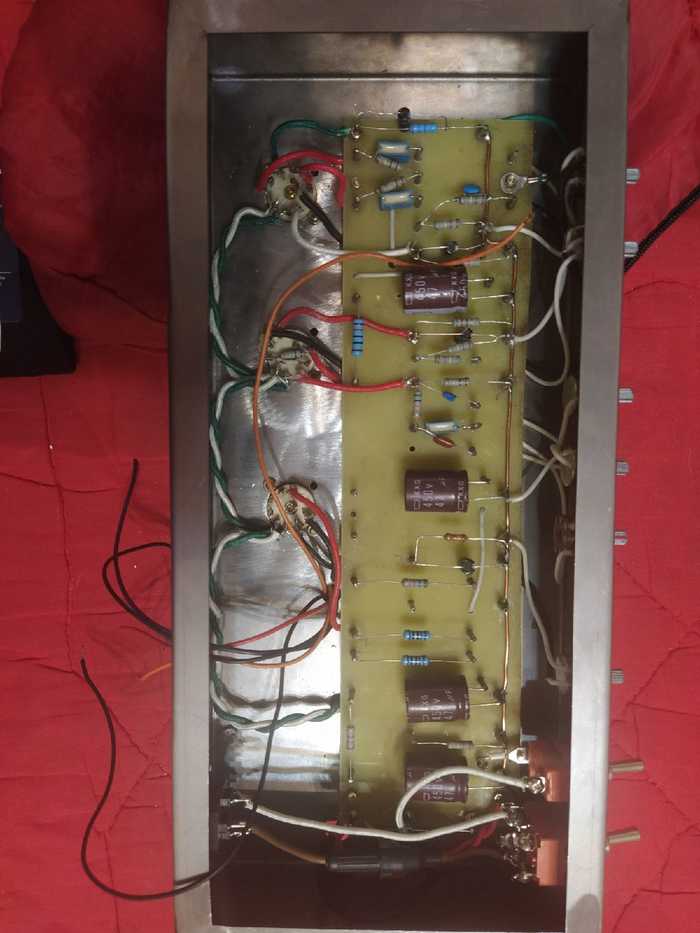

Наступила зима, а что может в холодную зиму согреть лучше, чем раскалённая до 90 градусов лампа в усилителе? И я в свободное время решил сделать однотактный усилитель на лампах 6н2п и 6п14п. Попытался максимально аккуратно вытравить плату (да, я не любитель навесного монтажа). И в итоге получилось вот это:

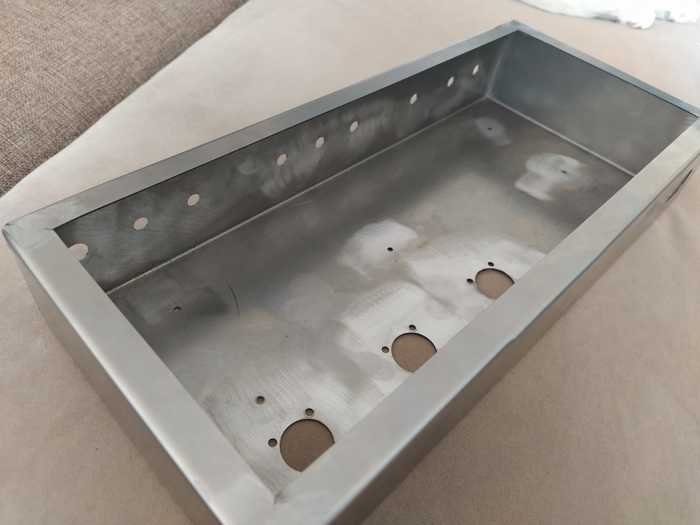

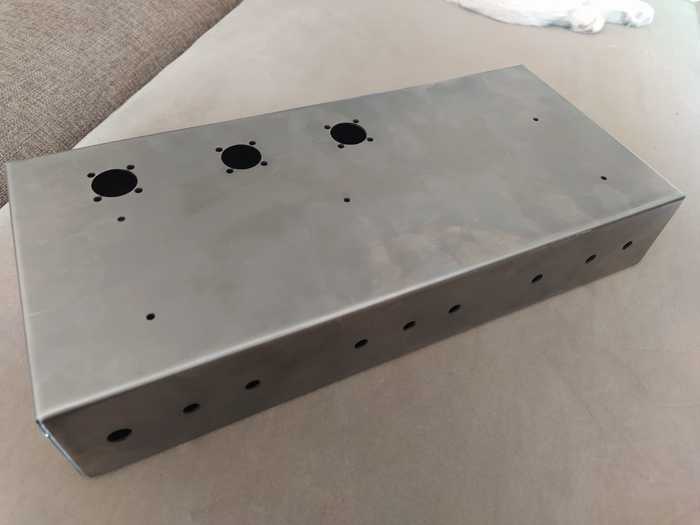

Получилось достаточно компактно и подумал я, что для "головы" разберу двухтактный оконечник и сделаю из него в будущем отдельный проект. А из однотакта решил сделать комбик. И хотелось, чтоб динамик был именно гитарный, поэтому был куплен динамик Celestion Eight 15. В Леруа был куплен планкен из лиственницы, из него я решил делать боковые стенки корпуса. Для передней и задней стенки друг мне подогнал лист фанеры. И, дождавшись весны, я принялся мерить, пилить, сверлить, клеить и прикручивать.
Для сборки корпуса использовал железные уголки и столярный клей ПВА. Кстати, может быть кому будет полезно, ровный круг для динамика в фанере я делал при помощи бруска и двух саморезов: по принципу циркуля, меряется радиус круга, который нужен, на этом расстоянии в брусок крепится два длинных острых самореза, один саморез в просверленное в центре отверстие, а вторым водите по кругу как циркуль, немного прижимая. В неокрашенный корпус я попробовал примерить сам усилитель, чтоб понять как он будет в итоге крепиться, так же сразу высверлил отверстия для винтов, на которые будет крепиться динамик.
Вот так выглядел корпус до покраски, стыки я замазал шпаклёвкой по дереву и зашкурил.
После покраски комбика красной краской и двумя слоями лака, я начал прикидывать как лучше расположить все элементы. Благо корпус я делал с запасом и места там было более чем достаточно.
Комбик я решил делать закрытого типа. На задней крышке располагаются гнездо для кабеля питания и кнопка включения анодного напряжения для того, чтоб высокое напряжение можно было подать на уже прогретые лампы. А так же на уровне ламп я поставил стальную пластину для проветривания и отвода тепла, ибо пентод 6п14п в рабочем режиме разогревается до 90 градусов цельсия и отвод тепла просто необходим.
Ну и наконец, первая сборка и настройка. Так как я делал это всё впервые, поэтому столкнулся с некоторыми нюансами. Опытным радиолюбителям может показаться эта информация наивной и элементарной, но я описываю то с чем столкнулся при сборке и может быть, эта информация пригодится кому то из новичков.
1 - фильтрация питания. Я добился полного исчезновения фона с помощью "электронного дросселя" на полевом транзисторе в фильтрации анодного питания, заземлением накала через среднюю точку (от накальной обмотки соединяем два 2 ваттных резистора по 100 Ом и среднюю точку сажаем на землю) и дополнительно фильтрацией накала LC фильтром. Так же провода, по которым протекает переменный ток лучше скрутить витыми парами (да и вообще все лучше так скрутить, ибо и красиво, и хуже от этого точно не будет).
2 - долго я искал в чём причина свиста усилителя, оказалось всё элементарно, просто в сигнальные цепи (от тембрблока до выходного трансформатора) поставил экранированный провод с микрофонного кабеля и ни свиста, ни фона. Причиной были наводки на сигнальные провода.
3 - если что то не работает, проверьте монтаж. Элементарно, но когда я делал дилей педаль, то пару часов искал в чём причина, всё правильно, всё должно работать, а играет тихо... Рассмотрел только под увеличительным стеклом, что две дорожки замкнуты тонким, еле заметным, кусочком припоя.
4 - безопасность превыше всего! В ламповой технике используется высокое напряжение, конкретно в этом однотакте 300 вольт анодного напряжения. Всегда проверяйте, отсоединён ли силовой трансформатор от сети 220 перед тем как что то разбирать или куда то лезть. Большие электролиты могут очень долго хранить заряд, поэтому не прикасайтесь к ним сразу после отключения устройства от сети, дайте им разрядиться, а лучше шунтируйте их резистором мощностью 2 ватта.
На лицевую часть я сделал рамку, на которую натянул при помощи мебельного степлера чёрную канву для вышивки и приклеил её эпоксидным клеем к фанере.

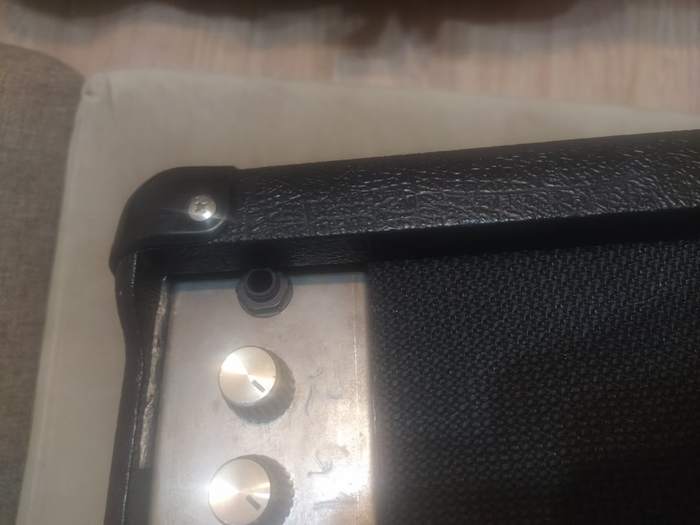

Верхнюю часть с ручкой тона, громкостью и гнездом input сделал из стальной пластины от шпателя и так же приклеил на эпокидный клей. Комбик из за небольших размеров и звучания я решил назвать Littlefox - маленькая лиса. К сожалению, запорол гравировку, поэтому в будущем на её месте будет виниловая наклейка с лисичкой и названием. Так же поставил туда резиновые ножки от старых компьютерных колонок. Вот так он выглядит на данный момент.
Это был первый опыт и проект затянулся на год. В будущем, по мере возможностей и времени, будут какие то доработки, усовершенствования. Будут другие проекты. Собственно поэтому в комбике я сделал только оконечный усилитель и ручку тона и громкости, чтоб в будущем поэкспериментировать с различными предусилителями.
Ну и в конце я записал видео с "тестом" комбика)) Пришлось включать на 5-10% громкости, ибо на максимум он уж очень громкий) В тесте используются педали: PreAmp Tomato 6н23п, клон Deep Blue Delay, JFet distortion.
Спасибо всем, кто прочитал!!! Если есть какие-то вопросы, задавайте, постараюсь ответить))
