166
Warrapan
Warrapan
5 лет назад
Стендовый моделизм

Consolidated PBY-5 IIa Catalina, Revell, 1/72. Заметки по сборке⁠⁠

(Фото не моё)


PBY Catalina - с детства один из моих самых любимых самолётов, и я давно хотел иметь его модель. В магазине в наличии её не было, а с заказом вечно выходили какие-то накладки, поэтому я решил поспрашивать, нет ли летающей лодки на продажу у кого-то из местных моделистов. И таковая действительно нашлась, к тому же в довольно раритетном Revell'овском исполнении. Что интересно - к тому моменту, когда мы условились с хозяином набора о продаже, в магазин всё-таки пришла заказанная мной ранее Каталина, и теперь у меня целых два таких самолёта! Но обо всём по порядку.


О наборе: Набор в 72-ом масштабе от германского производителя Revell 1989 года, является перепаком с обновлёнными декалями их собственного набора 1982 года (именно эта дата выбита снизу на крыле модели). Литники изготовлены из светло-серого, почти белого, полистирола. Прозрачные детали, которых в наборе очень много, довольно толстые и имеют дефекты литья. Утяжины и облой присутствуют и на основных деталях, но в терпимом количестве. Стыкуемость неплохая. Расшивка наружная, заклёпки (коих на самолёте великое множество) переразмерные и выглядят скорее танковыми, но мне понравился визуальный эффект, который они создают. В наборе присутствуют детали интерьера и две фигуры пилотов, но всё это довольно примитивно и плохо видно сквозь кривоватое остекление. Набор предлагает делать самолёт на съёмном шасси, которое использовалось для вытягивания машины на берег но я решил изобразить самолёт летящим, потому шасси на фото вы не увидите. Также особенность Каталины - поплавки-законцовки крыла собираются подвижными. Инструкция вполне понятна, хоть и старомодна, предлагается один вариант покраски и декали к нему. Последние весьма достойного качества, но вот только в том наборе, что достался мне, от времени они слегка пожелтели. Впрочем, заметно это только снизу на белой краске. В общем, очень интересный набор, работа с ним - приятный и необычный опыт. Качество, конечно, уступает более современным аналогам, но с этим можно смириться ради винтажности модели.

Также при создании модели использована "Подставка для авиации всех масштабов" от "Звезды". Ну что сказать? Хорошая подставка, состоит из двух деталей. Для 72 масштаба, особенно если речь идёт об истребителе, на мой вкус великовата.

(На фото): Основные особенности набора - 1982 год, складные поплавки и пожелтевшие декали.

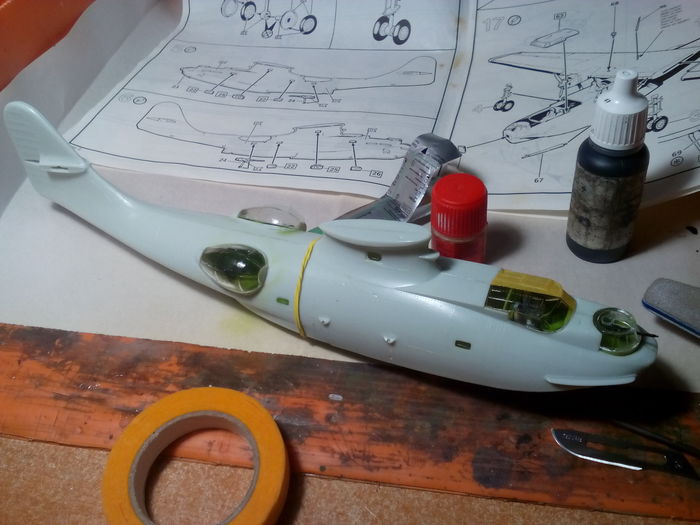

О создании. Собирал на обычный клей "Звезда" и сверхтекучий от Тамии, шпаклёвка Mr.White Putty. Интерьер окрашен до сборки половинок фюзеляжа, основной цвет - Interior Chromate Green. Остекление замаскировано лентой Tamiya Masking Tape.

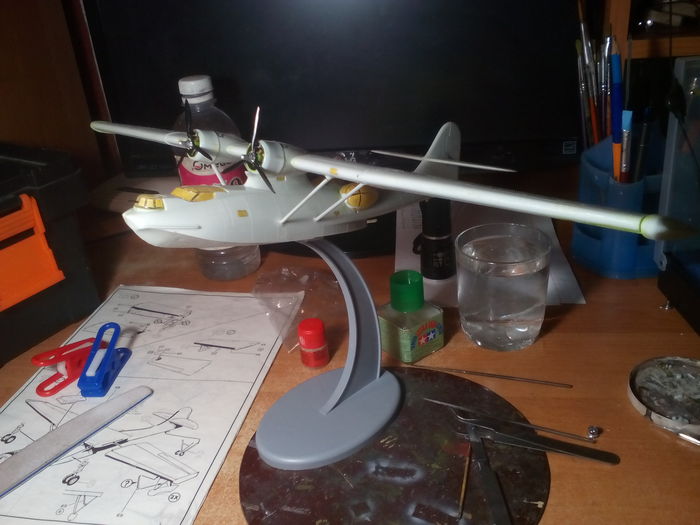

Примерно в середине фюзеляжа сделана прорезь для закрепления модели на подставке. Чтобы компенсировать характерную "лодочную" форму низа фюзеляжа, подставка нарощена двумя полистироловыми клинышками.

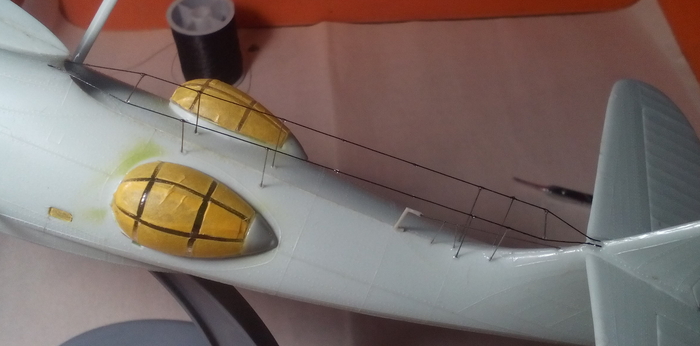

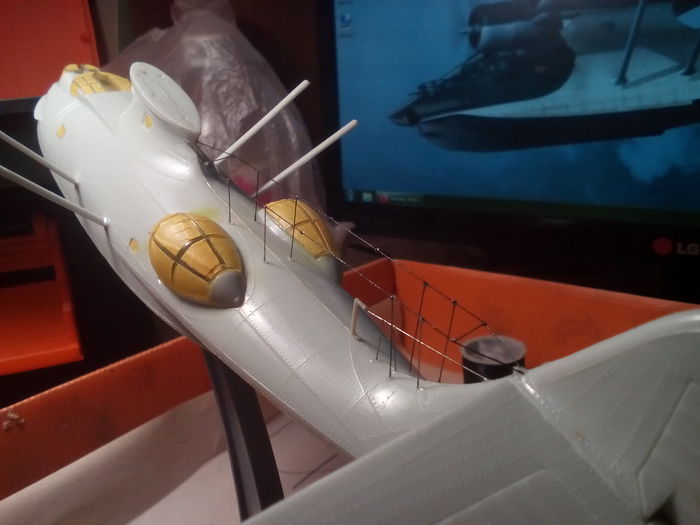

Из электрогитарной струны .009, мононити и цианоакрилаита-геля сформированы антенна и шторм-леера.

Самолёт покрашен цветом нержавеющей стали от Mr.Color, исключая детали, обшитые полотном. По металлу сделан прешейдинг чёрной краской.

Самолёт снизу окрашен в белый с небольшим добавлением светло серого, после чего патафиксом сформированы границы и нанесён цвет Basalt Grey.

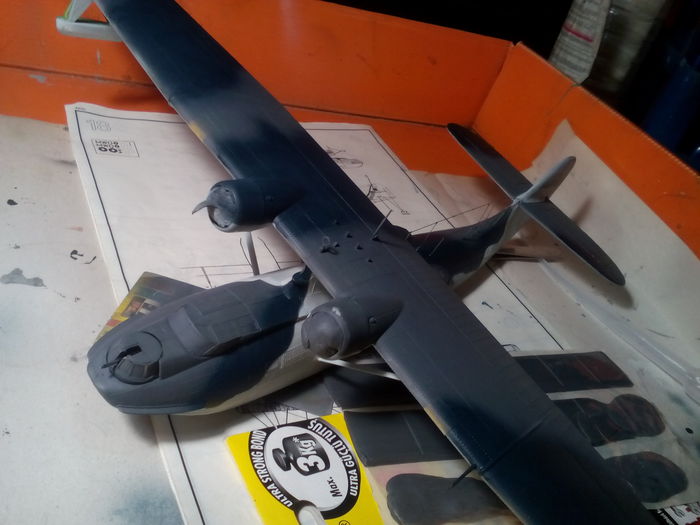

Следующий цвет - тёмный морской синий, не помню оригинальное название. Все краски - акрилы Vallejo, растворитель - изопропил. Синий надувался без масок.

После покраски основных цветов самолёт изрядно потёрт ёршиком для чистки аэрографа для создания эффекта слезшей краски. Выяснилось, что синяя обдирается хуже всего.

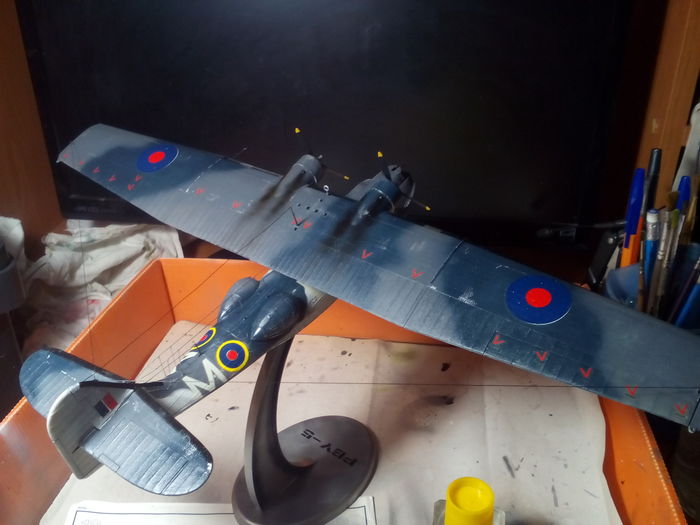

При помощи маскировочной ленты надуты чёрные полосы на крыльях и горизонтальном хвостовом оперении. На самом хвосте полоса нарисована от руки кистью. Всё задуто эмалевым глянцевым лаком, сделана акриловая смывка. Самолёт собран, приклеены длинные расчалки между хвостом и крыльями, надуты полосы нагара от выхлопа из смеси чёрной краски и ржаво-коричневой смывки.

Нанесены декали с применением химии Tamiya Mark Fit, хотя тут в ней не было необходимости.

Ну и последний штрих - потёки ржавчины от агрессивной морской воды. Нанесены из аэрографа с соплом 0.2 мм на минимальном давлении, использованы 2 оттенка ржавчины. Финиш - матовый лак.

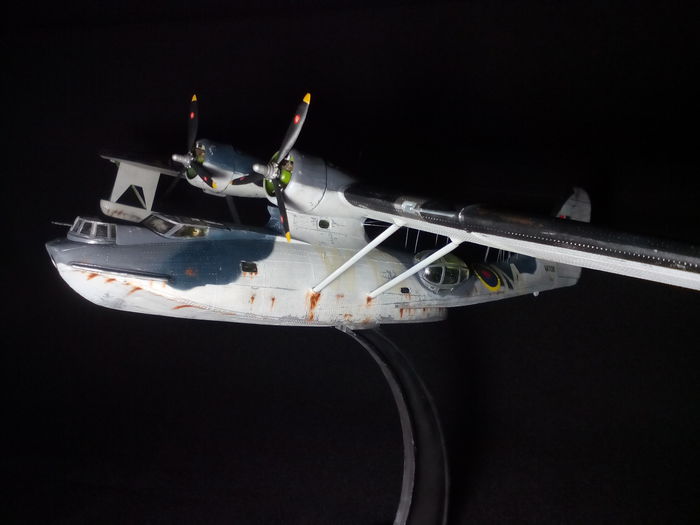

Получилось примерно так:

Остальные фото и историческая справка о летающей лодке PBY-5 Catalina, её службе в Королевских Военно-Морских Силах Великобритании в следующем посте, который выйдет в ближайшее время. Подписывайтесь, будет ещё много интересного! А пока на этом всё, спасибо за внимание и хорошего времени суток!

Показать полностью 13
[моё] Стендовый моделизм Сборная модель Сборка Авиамоделизм Аэрография Летающая лодка Каталина Revell Длиннопост
40
47
Kittymeowmeowme
Kittymeowmeowme
6 лет назад

Девушка из клипа Rammstein "Rosenrot" - Catalina Lavric⁠⁠

Родилась 20 мая 1992 года, в Ботошани, Румыния.


Благодаря своей необычной внешности и грациозными движениями, Каталина пользуется большой популярностью у профессиональных художников и фотографов.

Девушка "завоевала" Европу в возрасте 14 лет после того, как снялась в клипе Rosenrot группы Rammstein, из многочисленных претенденток на роль в этом клипе была выбрана именно Каталина.

Несмотря на то, что на момент съемок клипа был мороз в -17 градусов, Каталина счастлива, что ей досталась роль в этом клипе и призналась, что нашла общий язык с группой и прекрасно провела время.

" Несмотря на то, что у них грубые образы, они хорошие люди, "- поделилась брюнетка. Видео получило наибольшее количество голосов за лучший клип на ежегодном немецком фестивале MTV.

Так же в 14 лет Каталина начала сотрудничать с модельным агентством Etoiles.


Является членом школьной группы Театр Мастерская, под руководством актрисы Lenus Морару.


Она говорит, что любит литературу, анатомию и иностранные языки. Но театр всегда остается позади.


В 2006 она выиграла трехдневную поездку в Париж благодаря журналу Cool Girl, совсем того не ожидая.

Каталина воспользовался возможностью и посетила Нотр-Дам, Лувр, увидела Триумфальную арку и Эйфелеву башню.


Она участвовала в постановке пьесы «Сон в летнюю ночь» Уильяма Шекспира с профессиональными актерами театра Михая Эминеску


Недавно Каталина получила профессию - медицинская сестра.

Показать полностью 21
Каталина Румыния Rammstein Rosenrot Тилль Линдеманн Модели Девушки Длиннопост
32
197
Robuskort
Robuskort
6 лет назад
Авиация и Техника

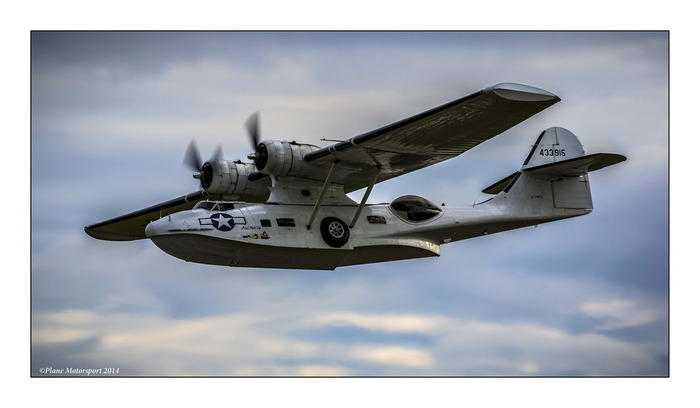

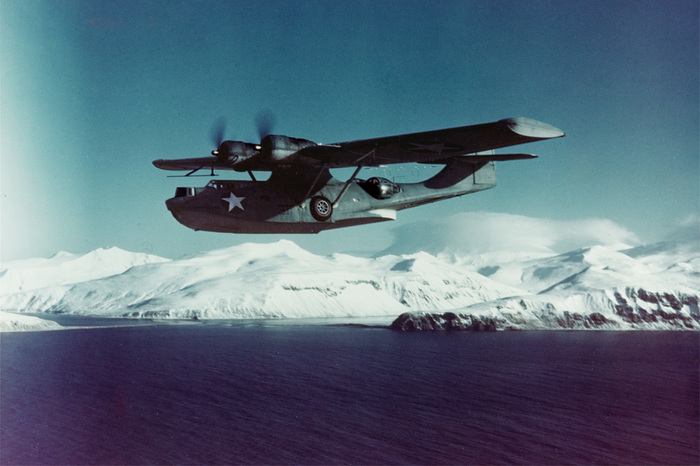

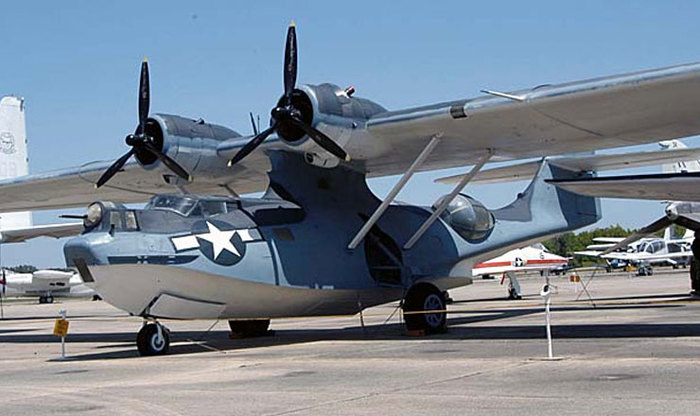

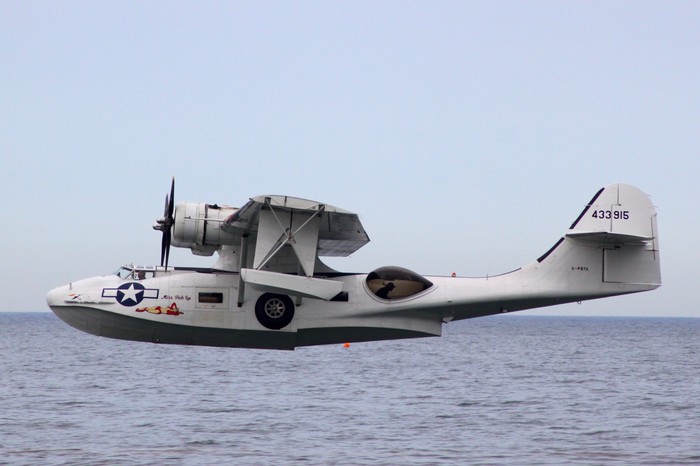

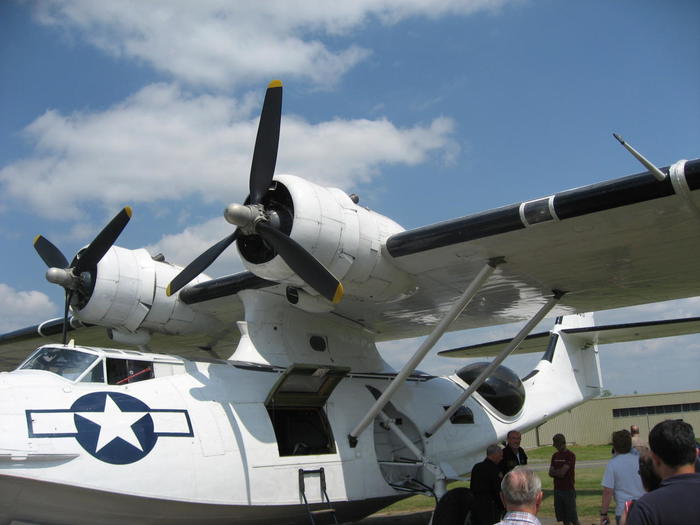

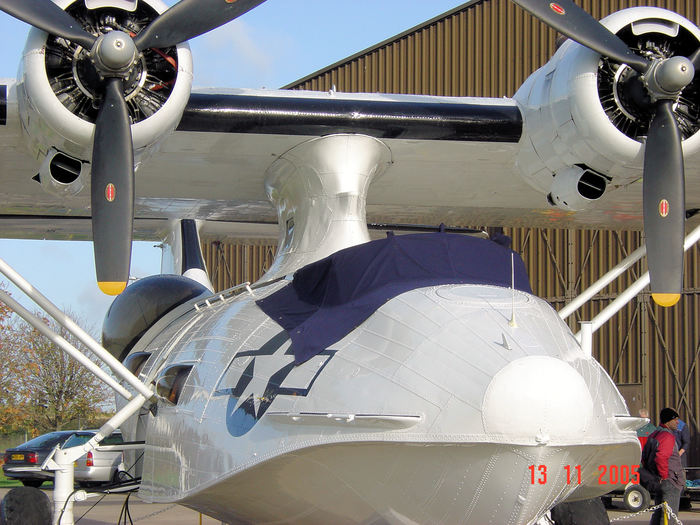

PBY-5A «Catalina».Гидросамолет -долгожитель.⁠⁠

Знаменитая «Дакота», она же Дуглас ДС-3, Си-47 — самолет, побивший рекорды долголетия. Первый полет совершил в декабре 1935 года, и с тех пор до сегодняшнего дня «дакоты» перевозят пассажиров и грузы. Но есть и другой долгожитель — гидросамолет Консолидэйтед «Каталина». Эта летающая лодка поднялась в воздух всего через четыре месяца после «Дакоты». В начале 21 века около сотни этих машин продолжали еще летать, обслуживая пассажирские линии в Канаде, США и Норвегии.

Самолет под военным обозначением ХР3Y-1 поднялся в воздух 28 марта 1936 года. Испытания показали, что он обладает большой дальностью (время патрулирования до 20 часов) при значительной полезной нагрузке. Машина получила новое обозначение ХРВY-1 (РВ — патрульный бомбардировщик) или фирменное РВY-28.

Получившая фирменное обозначение Консолидэйтед 28 восьмиместная двухмоторная летающая лодка представляла собой металлический подкосный моноплан с высокорасположенным крылом на пилоне.

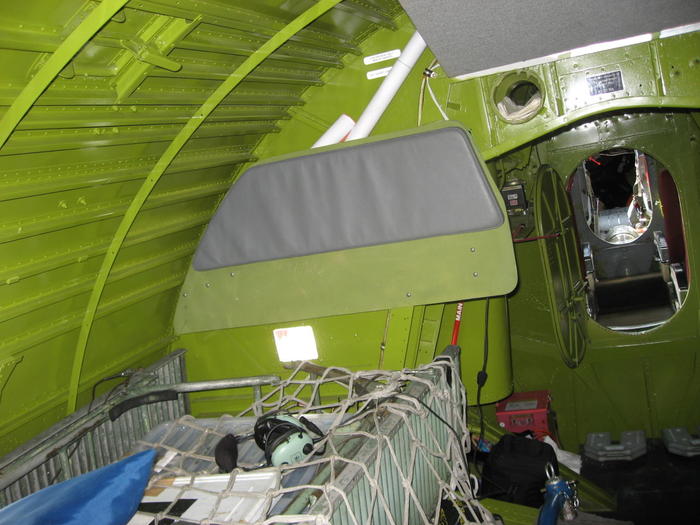

Хвостовая часть с дюралюминиевыми нервюрами и полотняной обшивкой. Лодка — дюралюминиевый монокок. В носовой части в люке с левого борта размещен якорь и причальный трос. Перед пилоном слева на верхней палубе был смонтирован люк штурмана, за пилоном слева и справа — сдвижные люки бортовых пулеметных установок. За вторым реданом внизу — люк нижней пулеметной установки. Подкрыльные поплавки были подъемными, складывающимися по размаху крыла и образующими концевые кромки. Причем стойки и подкосы убирались в углубление на нижней поверхности крыльев.

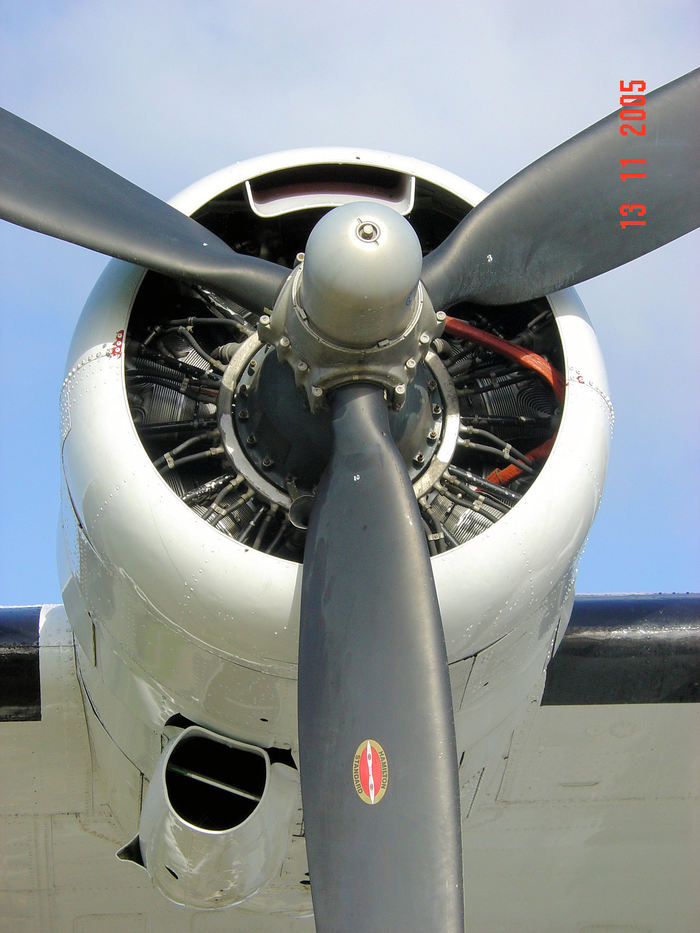

В середине 1940 г. на самолет, получивший обозначение PBY-5, были установлены двигатели Pratt and Whitney R1830-82 мощностью 1200 л.с., измененное вертикальное оперение и каплевидный блистеры на бортовых пулеметных установках. Выпустили серию из 70 самолетов до войны и 586 самолетов в 1940—1941 годах.

Максимальная скорость: 314 км/ч

Крейсерская скорость: 201 км/ч

Дальность: 4030 км

Практический потолок: 4000 м

Скороподъёмность: 5,1 м/с

Пулемётное вооружение:

7,62 мм пулемёт (в носовой башне)

3 × 12,7 мм пулемёта (по одному с каждой стороны фюзеляжа, один в туннельной установке в нижней задней части фюзеляжа)

Бомбовая нагрузка: до 1814 кг глубинных бомб, торпед

В Великобритании самолет получил обозначение Каталина II. Необходимость активной борьбы с немецкими и японскими кораблями и подводными лодками потребовали увеличения выпуска патрульных самолетов. Фирма не справлялась с заказами, и поэтому производство PBY-5 начала фирма Боинг на своем канадском филиале в Ванкувере под обозначением РВ2В-1 (240 самолетов) и РВ2В-2 с обзорным радиолокатором в большом обтекателе, устанавливаемом на палубе перед крылом (50 самолетов). В Англии они получили обозначение Каталина IVА и Каталина IVВ соответственно.

Спасательные "Каталины", несомненно, лучше всего помнятся летчикам, которых они подобрали со спасательных плотов в океане или побережья отдаленных пустынных островков. Спасательные операции получили кодовое наименование "Дамбо" (Dumbo), по имени летающего слоненка из мультфильма Уолта Диснея. Вначале это имя использовалось в переговорах по радио, но потом прочно закрепилось за спасателями. Во время кампании на Соломоновых островах спасательные PBY регулярно выделялись в помощь ударным группам, патрулируя в районе неподалеку от цели.

Важным достоинством «Каталин» было оснащение части летающих лодок радиолокационными станциями, что резко повышало их возможности по обнаружению надводных целей. С помощью РЛС надводные корабли в условиях малой видимости обнаруживались с дистанции 75-80 миль. Хотя случаев обнаружения вражеских конвоев не было, «Каталины» неоднократно привлекались к поиску союзных конвоев или отставших от ордера транспортов и наведению на них кораблей охранения.

Всего выпущено 3290 «каталин» всех модификаций. После войны большое количество самолетов было передано Норвегии, Швеции, Франции, Индонезии, Аргентине, Голландии и другим странам. Многие переоборудовали для использования на пассажирских линиях.

В 1937 году СССР в США закупил лицензию на производство летающей лодки «Консолидэйтед» PBY-1 (под фирменным обозначением PBY-28). Для организации производства из США доставили три машины в разобранном виде. С помощью американских специалистов серийный выпуск самолета под обозначением ГСТ был налажен.

При достаточной прочности планера и малом весе самолет имел довольно сложную и трудоемкую конструкцию. Это и повлекло прекращение его выпуска уже в 1940 году. Всего было выпущено 30 ГСТ, включая три, собранные из американских деталей. ГСТ, в отличие от американского прототипа, оснащался советскими двухрядными моторами М-87 и М-88 мощностью 950 и 1000 л.с. Для регулировки их охлаждения на капотах устанавливались лобовые плиты с регулируемыми жалюзи. Стрелковое вооружение состояло из четырех подвижных пулеметов ШКАС калибра 7,62 мм.

В годы войны в рамках поставок вооружений по ленд-лизу наша страна получила самолеты типа «Каталина» в модификациях амфибий типа PBY-5А (количество неизвестно), PBY-6А (48 машин) и летающие лодки РВN-1 (138 штук).

С 25 мая по 26 июня 1944 года группа из 47 самолетов PBN-1 для Северного флота совершила 8350-километровый перелет по «северной» трассе из США в Мурманск через Рейкьявик. Часть перелета в 3500 км от Исландии до Баренцева моря преодолели без посадок, над открытым морем.

Полученные Советским Союзом летающие лодки активно использовались для охраны союзнических конвоев, следовавших в Мурманск. Всего на Северном флоте «Каталины» совершили 340 вылетов и 14 раз атаковали подводные лодки противника.

Также «Каталины» некоторое время использовались ВМФ СССР на Тихом океане: во время высадки советских войск в Порт-Артуре (Люйшунь) и Дальнем (Далянь) 17 таких самолётов приводнились в бухте Порт-Артура.На завершающем этапе военных действий в Румынии и Болгарии самолеты 18-й эскадрильи обеспечили высадку десанта в военно-морские базы бывших союзников Германии для контроля условий перемирия. 29 августа две «Каталины» доставили в порт Констанца группу советских моряков для приема у командования румынского флота кораблей, находившихся там. 8 и 9 сентября аналогичные десантные операции были проведены в болгарских базах Варна и Констанца.

После войны часть этих самолетов была разоружена и передана в Аэрофлот и Полярную авиацию. Там они использовались для перевозки пассажиров, грузов, аэрофотосъемки. После выработки ресурса американскими двигателями на нескольких самолетах PBY-1 установили двигатели Швецова АШ-82ФН мощностью 1850 л.с. Это позволило увеличить взлетный вес с 12250 до 17170 кг и потолок до 9000 метров. Один из них, под обозначением КМ-2 с бортовым номером Н-481, эксплуатировался в Сибири и Арктике до конца пятидесятых годов.

В послевоенное время большое количество "Каталин" стало доступным на рынке списанной военной техники, где их охотно покупали операторы чартерных и грузовых авиалиний. После демонтажа вооружения, бронирования и части радиооборудования грузоподъемность самолета существенно возрастала. Кроме того, отставные патрульные машины могли использоваться с импровизированных ВПП и водоемов подходящего размера, что было существенным плюсом для их новых владельцев. "Каталины" широко использовались для пассажирских перевозок в Карибском регионе и на Аляске, но их основной задачей все-таки стала доставка грузов и людей в отдаленные и труднодоступные места.


В США и Канаде много "Каталин" переделали в пожарные самолеты, для борьбы с лесными пожарами - и старые машины успешно справлялись с этой задачей. Доработки включали установку в фюзеляже бака емкостью 4164 л воды, который наполнялся при глиссировании лодки со скоростью 112 - 120 км/ч. Выдвижной заборник, располагавшийся за реданом, позволял набирать 3000 л за 15-20 секунд.

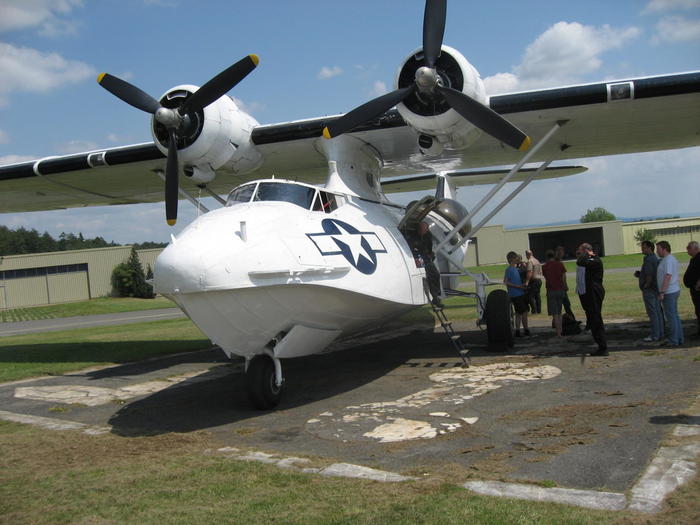

В наше время имеется  не мало Каталин в частных руках,которые успешно летают,перевозя грузы и пассажиров.

Показать полностью 25
Самолет Гидросамолет Каталина Длиннопост
36
9
John44
John44
10 лет назад

К чему приводит жадность⁠⁠

War Thunder Каталина И-16 В поисках Немо Чайки Типичная аркада Coub
7
kostik1390
kostik1390
12 лет назад

О, прекрасная Катилина!!⁠⁠

Да, это PBY-5 Catalina. А вы ожидали увидеть горячую латинскую девочку?) Не знаю, чем, но нравится мне этот самолет.
О, прекрасная Катилина!!
Каталина ВВС Самолет
