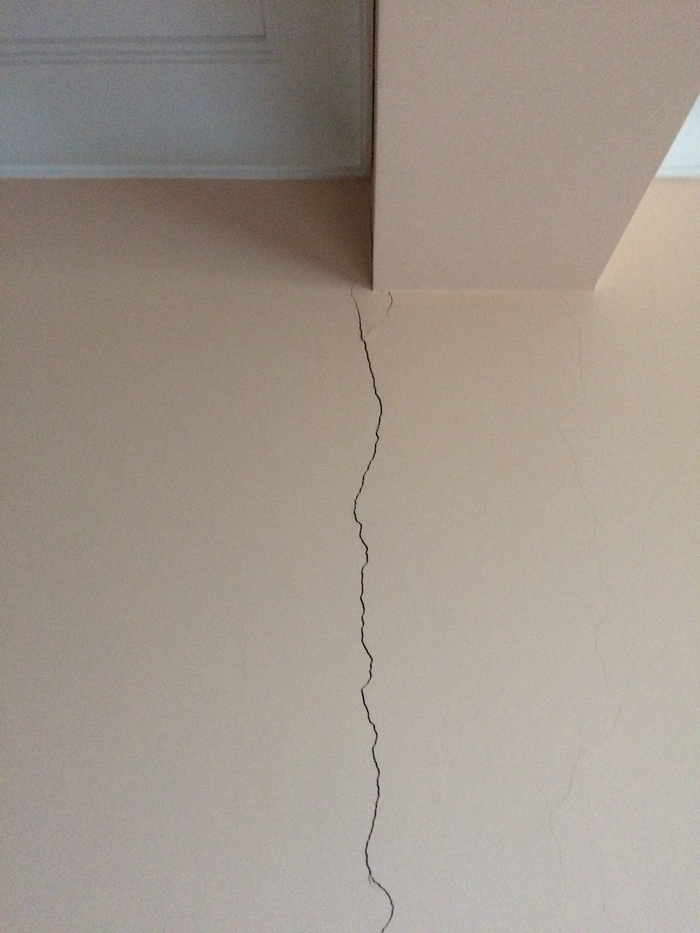

У какого кабеля в этой стене треснет изоляция? У замоноличенного, или свободно лежащего в гофре?

Топовый кабель HDMI 2.1 с поддержкой 8K при 60 Гц и 4K при 120 Гц! Скорость передачи до 48 Гбит/с обеспечивает безупречное качество изображения без потерь. Поддержка динамического HDR, VRR и ALLM для геймеров.

Универсальная совместимость с MacBook Pro, iPad Pro, Samsung Galaxy, Dell XPS и другими устройствами с Thunderbolt 3/4. Алюминиевый корпус и нейлоновая оплетка гарантируют долговечность!

Заказать на АлиЭкспресс

Заказать на АлиЭкспресс

В далёком 1972 году появился ГОСТ 9.005-72 “Единая система защиты от коррозии и старения. Металлы, сплавы, металлические и неметаллические неорганические покрытия. Допустимые и недопустимые контакты с металлами и неметаллами”. Его разработали, к счастью, специалисты, а не блогеры. С тех пор не изменились ни свойства металлов, ни свойства воды, ни свойства атмосферы.

В стандарте введена классификация соединений различных металлов, а именно:

– допустимый, т.е. он может осуществляться в любых условиях

– ограниченно допустимый, т.е. такой контакт возможен при определённых условиях или при обеспечении соответствующей защиты контакта металлов

– недопустимый. Здесь всё очевидно.

Теперь подробнее.

Когда контакт меди и алюминия недопустим

⛔️Контакт между медью и алюминием недопустим, но есть оговорка! Стандарт определяет следующее:

1.7. Недопустимые контакты могут применяться в изделиях только при условии их полной изоляции (электрической для контактов металл-металл) или применения других средств и методов защиты от контактной коррозии, установленных настоящим стандартом. Оказывается контакт между медью и алюминием возможен!

Т.е. “опытные” электрики вводят в заблуждение “неопытных” (начинающих) электриков. Хотя кто такие “опытные” электрики никто не знает.

Когда контакт меди и алюминия возможен

⚠️ Дальше - больше. Контакт возможен при условиях, которые распространены в реальности. В стандарте есть две таблицы, которые самым подробным образом показывают возможность контактирования различных металлов или сплавов между собой. При этом таблицы содержат данные по типам атмосферы, в которой осуществляется контакт.

Типы атмосфер введены в ГОСТ 15150. Думаю, здесь всё понятно. Тем не менее, в ГОСТ 9.005-72 есть и уточняющие указания:

2.3. В изделиях, предназначаемых для эксплуатации в условиях 1, допустимы контакты любых металлов, кроме магниевых сплавов.

Условия 1 – это условно чистая атмосфера. Т.е. контакт меди и алюминия возможен, т.к. электрохимическая коррозия при этих условиях протекать не будет.

2.6. В изделиях, предназначаемых для эксплуатации в условиях 2—4, контакты любых металлов, кроме магниевых сплавов, являются допустимыми при условии их размещения: в помещениях с регулируемыми параметрами атмосферы, при относительной влажности воздуха не выше 70 %; Т.е. в сухих помещениях при влажности воздуха не выше 70% контакт меди и алюминия возможен.

Где такой уровень влажности чаще всего присутствует? В жилых, общественных, офисных помещениях и т.д.

Контакт, алюминия и меди, допустимый в любых условиях

✅ Как возможный контакт перевести в категорию допустимых? Читаем ГОСТ дальше.

2.9. Контакты металлов, которые в настоящем стандарте установлены как «недопустимые», могут считаться «допустимыми» в случае использования одного из контактируемых металлов в качестве защитного.

Что на практике? Инструкция И 1.09-10:

4.3.1. Алюминиевые жилы следует соединять с медными согласно требованиям подраздела 4.2 в медных гильзах. Концы алюминиевых жил необходимо облуживать сначала припоем А, затем ПОССу, а медные жилы и медные соединительные гильзы – припоем ПОССу.

В чём смысл лужения жил из различного металла? В приведении места контакта к одной величине электрохимического потенциала.

Если заглянуть в таблицы, которые приведены в ГОСТ 9.005-72, то несложно будет увидеть, что любой металл (применяемый в электротехнике) с оловянным и оловянно-свинцовым покрытием (припоем ПОС) совместим с любым другим металлом (применяемым в электротехнике).

Простыми словами - если нужно соединить медную и алюминиевую жилы, их нужно залудить. Это подтверждается моими экспериментами, см. Испытания и мой личный рейтинг способов соединения меди с алюминием.

Во всех остальных случаях – используйте соединители, к которых нет прямого контакта медной и алюминиевой жилы.

P.S. Кому действительно интересно, действующий ГОСТ 9.005-72 есть в открытом доступе.

Спасибо Филимону Ничейному за подготовку поста.
