Вначале сварочный аппарат (СА) немного, вполне успешно, применялся в

гараже для мелких сварочных работ. После транспортировки на дачу, при его работе, произошло КЗ и как оказалось, из - за дефектов сборки. Простая замена неисправных элементов к успеху не привела , СА коротил после короткого времени работы.

В рекомендациях по ремонту в Интернете предлагали менять трансформатор развязки Т1. (Автор предположил, что после КЗ материал магнитопровода Т1 стал, или уже был, магнито-мягким . В дальнейшем это подтвердилось ). Решил, автономно размагнитить Т1, путем подачи переменного тока 50 Гц по схеме (220В-ЛАТР-ТР220/12-ЛН12В/20Вт от 0 до 1,5А и до 0 ) т.о. произвел несколько циклов размагничивания Т1, эквивалентная индуктивность первичной обмотки Т1 оказалась, примерно равной 0,3-0,4 мГ с магнито-мягким магнитопроводом. (прим. Трансформатор из схемы не выпаивался).

Еще раз произвел замену несправных элементов. После включения СА через ЛН 220В/300Вт обнаружил нагрев радиаторов силовых ключей. Осциллографирование показало наличие положительных импульсов на затворах ключей в момент обратного хода (ключи закрыты), т.е. происходило паразитное открытие ключей в момент, когда они должны быть закрытыми. (Прим. из теории известно, что в индуктивных цепях, площади положительных и отрицательных импульсов равны)

Если рассмотреть первичную обмотку Т1 относительно +15в, то в момент прямого хода (Ключи открыты) на контакте Т1.1 напряжение -15В, в магнитном поле Т1 накапливается ЭМ энергия. В момент обратного хода (Ключи закрыты) происходит отдача ЭМ энергии в перезарядные конденсаторы С31 и С26, при этом напряжение ограничивается диодами D24,D22 на уровне +20В, после этого начинается разряд и возможен перезаряд емкостей (+ок20нФ) затворов силовых ключей через индуктивность Т1 (+Сз и L1 образуют колебательный контур Т=2π√LC).

Примечание: Величина индуктивности Т1 крайне важна для накопления достаточного количества ЭМ энергии для перезаряда емкостей затворов (с + на -) силовых ключей, в момент закрытия ключей (Чем больше L тем меньше ЭМ энергии. При малой ЭМ энергии, амплитуда положительного импульса Т1.1, в режиме ХХ, будет меньше 20В).

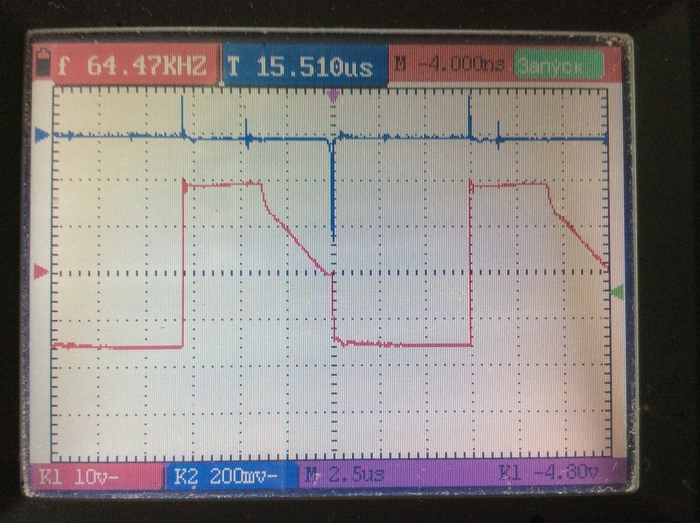

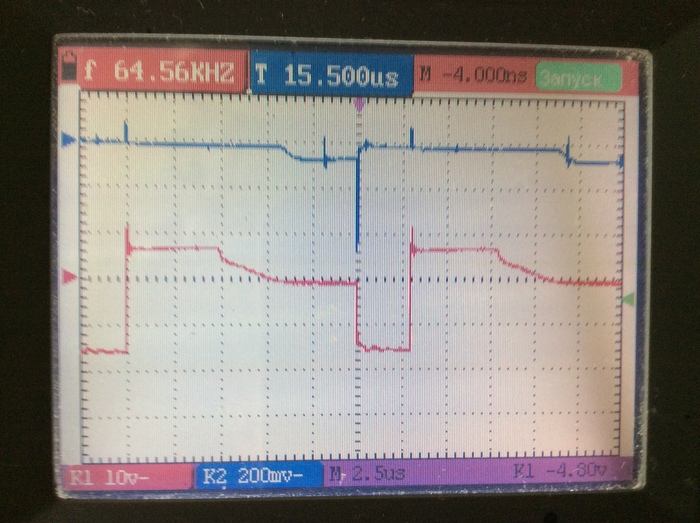

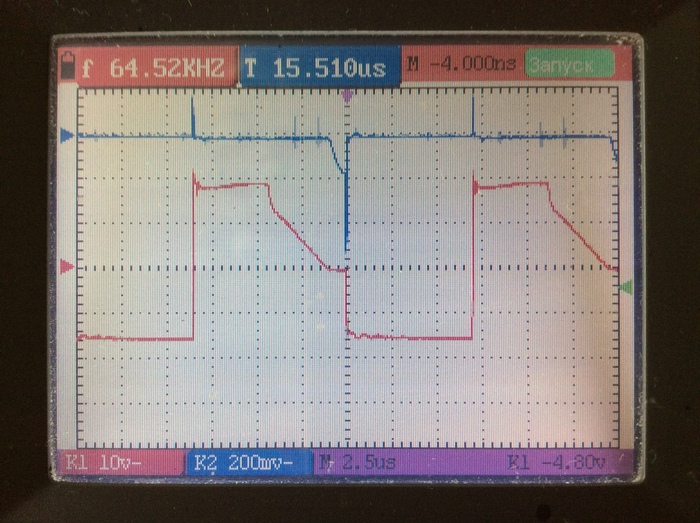

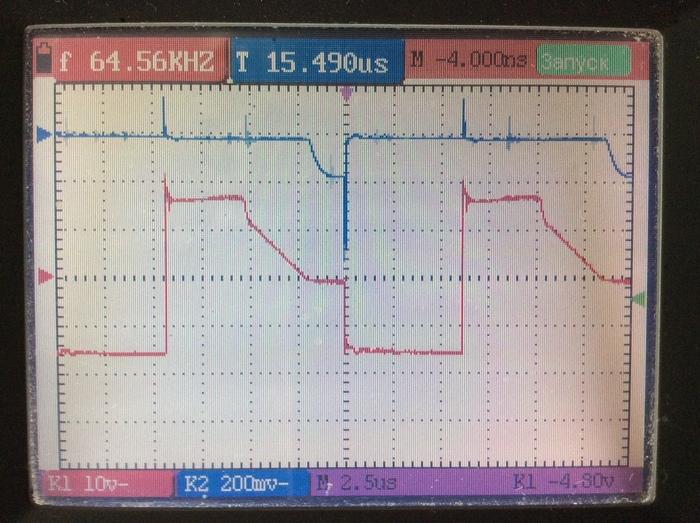

Ток перезаряда не более 100мА (см.Ч13…17. Верхняя осциллограмма - напряжение на R3, нижняя –на Т.1.1), этот ток, через диод D2, транзистор Q3 и резистор R3 замыкается на +15В, создавая падение напряжения на всех элементах не более 1В (напряжение открытия ключей ок. 5В). При появлении напряжения -15В на Т1.1 транзистор Q3 закрывается. В переходной момент ток шунтирования ограничивается уровнем 300мА см. Ч17 (схема ограничения тока транзистора Q3 –элементы схемы Q2, R3).

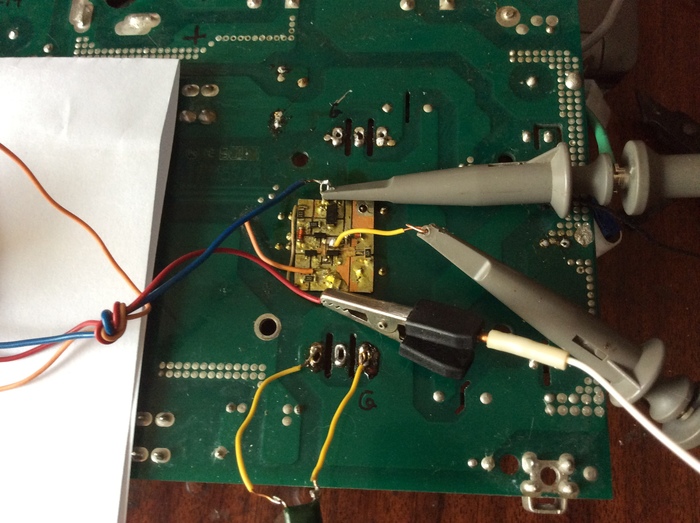

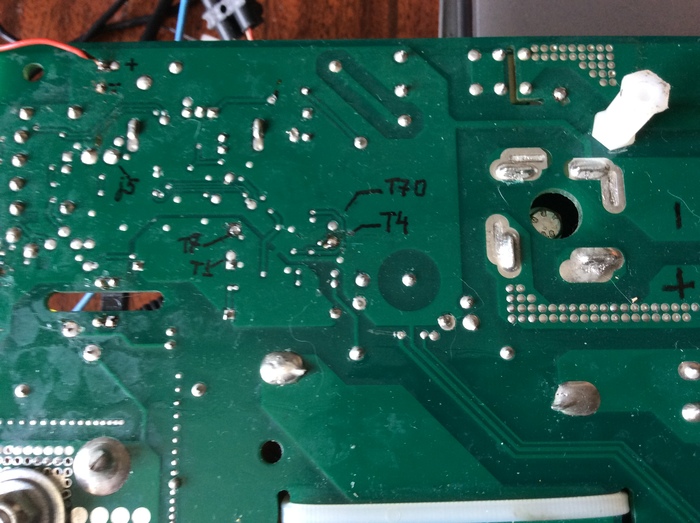

Плата шунтирования впаивается непосредственно к выводам 1,6,8 трансформатора Т1 см. Ч12. Перед исследованием силовые ключи были выпаяны, а затворные емкости имитировались внешней емкостью 20нФ одного ключа хт20,хт18. На конденсатор С18 подавалось постоянное напряжение 24В от внешнего источника в соответствующей полярности.

2.Далее, исходя из особенностей композитных полевых ключей, которые при определенных условиях могут самовключаться, учитывая, что самовключение мало вероятно одновременно двух ключей, предлагается схема автоотключения ШИМ (U1) устройства при КЗ одного из ключей (см. Ч20).

При нормальной .работе на первичной обмотке силового трансформатора Т3 формируется знакопеременное напряжение (см. Ч24). Но, ежели, в момент прямого хода, один из ключей закоротится, то при обратном ходе обмотка трансформатора будет закорочена через диод обратной перекачки D14илиD31 и обратное напряжение будет очень малым. Этот факт используется в схеме автоотключения.

Для получения управляющего сигнала на боковой магнитопровод силового трансформатора наматывается 2 витка изолированного провода которые подают сигнал в соответствующей полярности на схему автоотключения. Во время прямого хода конденсатор С1 заряжается до 1..1,2В ( определяется стабилизирующими свойствами р-п переходов транзистора Q1и диода D2). В момент обратного хода, если величина отрицательного импульса достаточна, конденсатор С1 и также С2 разряжаются. Фильтр нижних частот (R0,С0) защищает цепь разряда от импульсных помех. Если же, разрядный импульс отсутствует или мал, то конденсатор С2 зарядится до напряжения открытия транзистора Q3 и триггерная схема Q3-Q4 «опрокинется». В результате срабатывания триггера, генератор ШИМ блокируется и загорается светодиод «ПЕРЕГРУЗКА». Состояние перегрузки будет до снятия напряжения питания СА и разрядки внутренних емкостей блока питания СА. В дальнейшем, питание на СА можно подавать только через ЛН 220В/300Вт. После, возможно самовосстановление работы или повторное отключение СА. (Данный режим детально не исследовался в силу отсутствия факта).

Примечание. Фактически, исследуемый СА включается через ЛН 220В/300Вт. ЛН эакорачивается через контакты 3х фазного реле с 5А контактной группой. Контакты реле включаются параллельно. На момент сварки, реле включается кнопкой на ручке держателя электродов сварки. Для безопасности, необходимо соблюдать фазировку, чтобы на проводах управления не было прямой фазы.

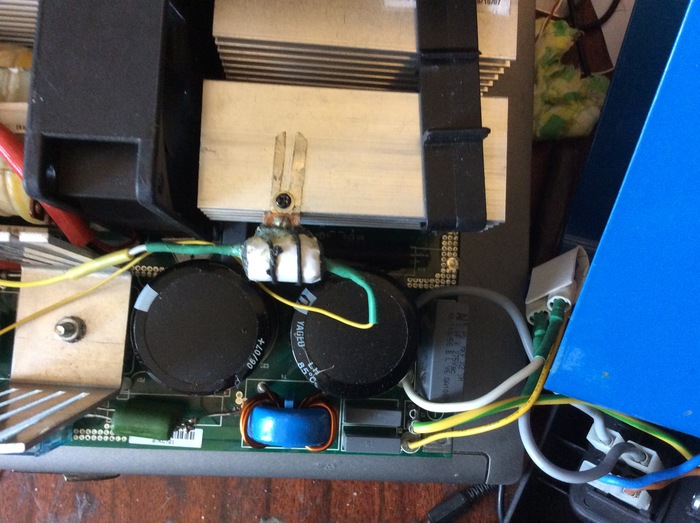

3. Дополнительно был установлен датчик температуры радиатора на радиатор одного из силовых ключей см.Ч3.2. За основу датчика взят герконовый противопожарный датчик с температурой срабатывания около 600С. Тепловые кольца датчика аккуратно обрезаются, его магнитная часть с помощью медного хомутика соединяется с жестяной полоской с пазом в средней части. Паз в полоске служит для перемещения датчика, чем регулируется его чувствительность. Датчик теплоизолируется от внешней среды (Ватный тампон). Датчик электрически последовательно соединяется с датчиком ST1 силового трансформатора Т3.

4.В качестве источника питания был использован внешний безтранформаторный преобразователь напряжения(50Гц) ≈220В/=12В/0,2А, который подключался непосредственно к конденсаторам С21,С22 блока питания СА. Чтобы не нагружать стабилитрон D36, его надо выпаять.( D36,R55,R37 можно использовать в других целях).

Желаю удачи!

Хочу купить инверторный сварочный аппарат. В физике не силен, но мне показалось, что в целях элементарной безопасности стоит все таки освежить школьные знания физики. В ходе ликбеза встал следующий вопрос:

Дано: сварочный аппарат и обычная розетка, допустим на 16А и 220В.

Дальше все как в тумане.

У аппарата указано, что он может выдать 4,5 кВ максимальной мощности. При этом на нем есть тумблер силы тока, где минимальное значение 10А. Если я включу его с такой настройкой в эту обычную розетку, то тут вроде бы все понятно - дуга будет совершать работу на 2,2кВ.(Или нет???)

Путем нехитрых вычислений обнаруживаем, что розетка способна и на большее - 3,5 кВ с копейками!!!

Но следующее значение на тумблере силы тока уже 40А!!! Которое моя розетка не выдаст. Что тогда будет?? Не ипанет??? Аппарат породит дугу, которая будет работать на 3,5кВ с теми копейками????

Нещадно минусите, помогайте неофиту!

P.S. Если не лень, то черканите про заземление. А то я смотрел кучу ютуберов, и все как-то опускают этот момент. К чему надо цеплять зажим??? В этом ничего не понимаю....

P.P.S. Буду рад годным ссылка, пожеланиям по каналам в ютубе и всему такому)

Уважаемые специалисты по силовой радиотехнике. В гугле информации не нашел. Подскажите пожалуйста, какие подводные камни могут меня ждать при реализации следующей схемы.

Запарили враги отключать свет на загородном домике на длительное время зимой.

Для резерва нужно стабильные 220 с чистой синусоидой для газового котла 130Вт. Ибп с мощными АКБ  хватает всего на 8-10 часов. В наличии имеется бензиновый 2Т генератор 650-950Вт с весьма посредственными характеристиками напряжения, формы и частоты на выходе. Подавать напрямую с генератора на ИБП нежелательно. Ибп сильно возмущается такому насилию.

Можно конечно купить инверторный четырёхтактник 800-1000Вт, но во-первых это дорого, от 20 тр, во вторых начитался отзывов про низкое качество таких генераторов (спец, кратон, зубр и прочие одноразовые китайские братья близнецы). И что там часто дохнут инверторные платы, клины двигателя и после чего ремонт финансово нецелесообразен.

Есть идея сделать из говна и палок рабочую систему.

Кароче, что если с двухтактника подать 220 на мощный импульсный блок питания 12В (30-50А), а с него на инвертор с чистым синусом, а затем стабильную напругу на котел. Кроме котла другой нагрузки не будет. После 12в можно наверное поставить большую ёмкость .

Схема примерно такая

Ген 220 AC -> 12DC 30А ->22000μF ->Inverter 220-> ИБП PCM Infinity -> котел 130Вт

Понятно что котел жрет 130вт + ипб в режиме заряда АКБ ещё 200вт (замерял ваттметром) . Итого нагрузка = 350Вт максимум.

350/12  = 30А должен тянуть 12В блок питания.

Такой блок питания  12В на 40А  на Али стоит около 3тр а инвертор с чистым синусом 12В до 800 Вт стоит тоже около 3 тр. Итого всего 6 тр. Гена уже есть, ИБП тоже есть, покупать не надо. Теоретически выгода присутствует. Новый инверторный  генератор стоит гораздо дороже.

Что скажете ?

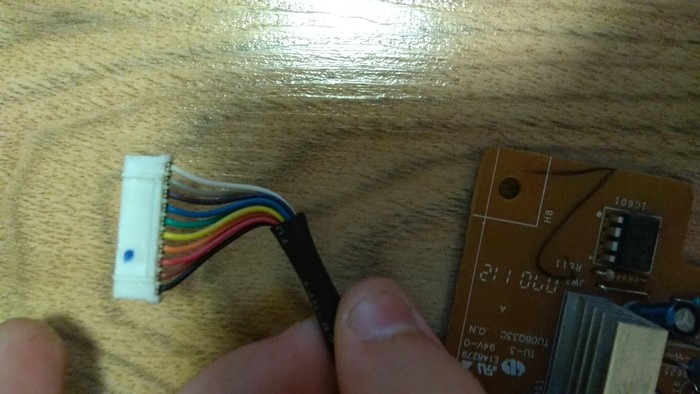

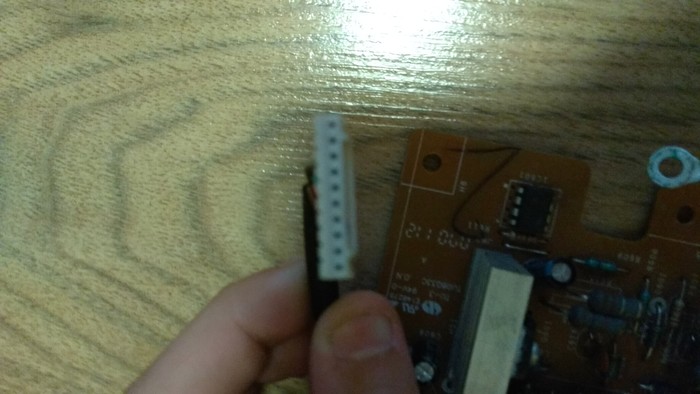

Достался на запчасти монитор Benq FP71G+ с деффектом "пропадает подсветка". Достал блок питания, вот такой он там стоит:

Решил забацать из него инвертор 1000 вольт, типа шокер, только огромный. я понимаю, что есть специальный преобразователь с алика, но не желательно ждать и тратить деньги :) При включении в розетку и при нажатии на кнопку "POWER" ,(если монитор в сборе), скалер подает сигнал на Б/П, а тот включает подсветку. вопрос: как включить подсветку без скалера? какие провода надо замкнуть?

Или нужно подключать скалер и со скалером подключать?

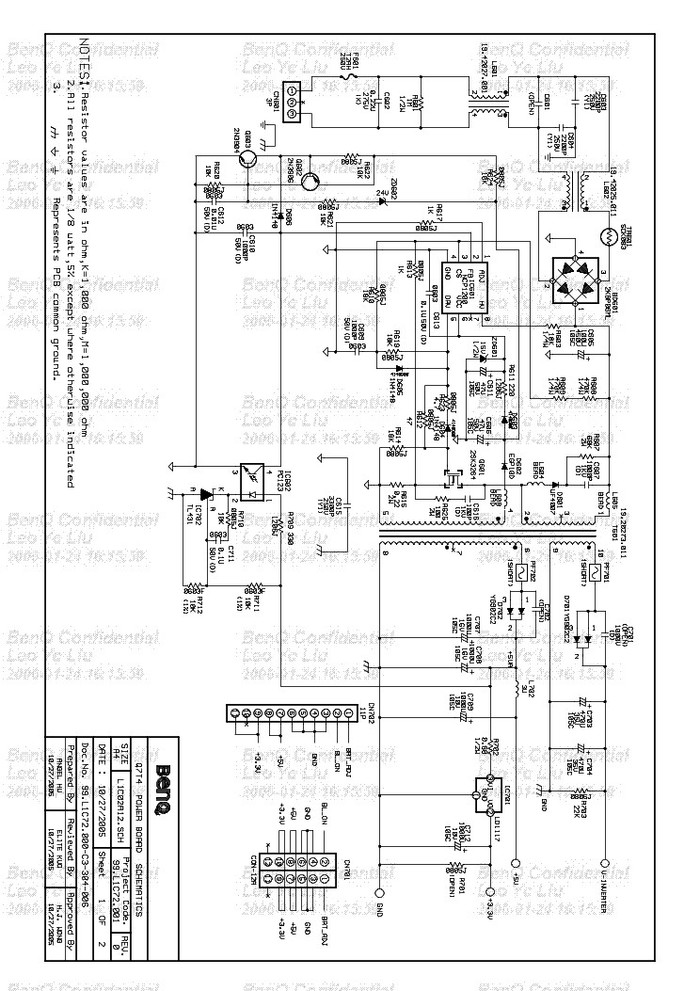

вот схема платы питания ⬆️

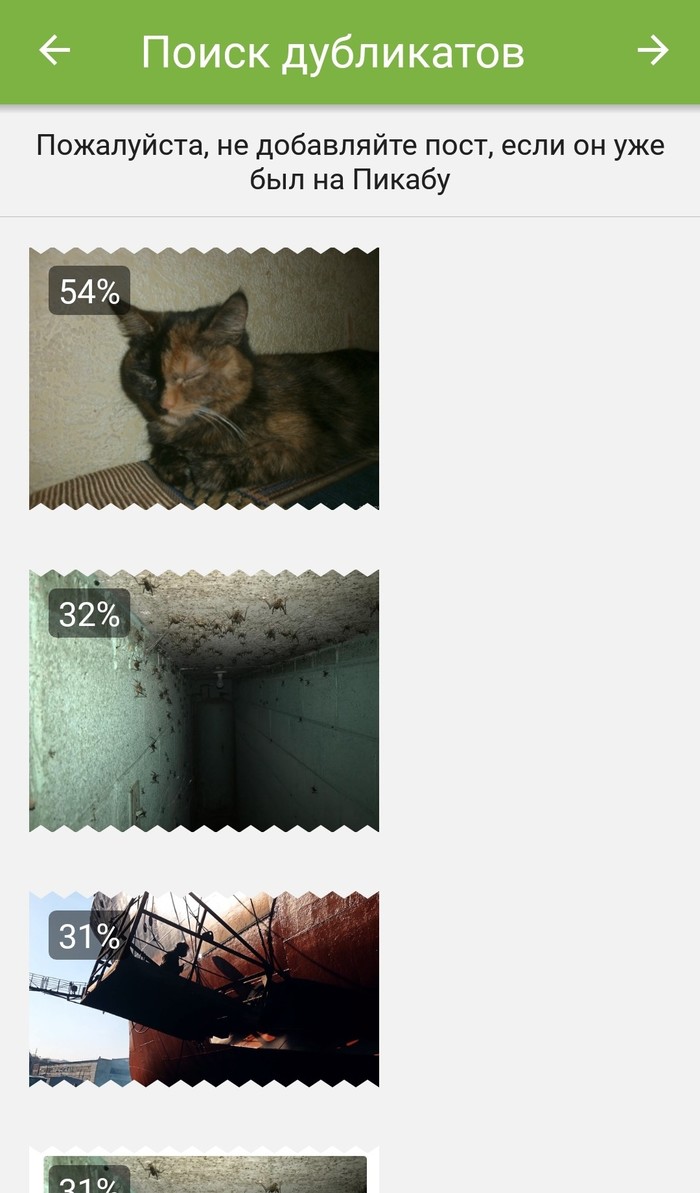

P.S. сейчас будет фото баянометра...

Принесли сегодня недавно отремонтированный мною сварочный инверторный аппарат.

Сгорели силовые транзисторы, то же что в прошлый раз. Действует как бы моя гарантия.

Начал расспрашивать и в итоге  выяснилось следующее:

1. Аппарат на 140 амер, два транзистора всего. Радиаторы с пачку сигарет.

2. Вентилятор штатный один  и тот хилый какой то.

3.Сеть, питающая сварочник,  несколько десятков метров  проводом 2,5 мм.кв.  И тот возможно алюминий.

4. На улице  плюс 25 градусов.

5.  И владелец в этих исходных условиях начал этим сварочником резать металл!

Кто бы если рассказал, то я бы не поверил  в совпадение сразу стольких смертельных для сварочника  факторов!

Ситуация настолько нелепая и смешная, что  я обещал владельцу отремонтировать сварочник бесплатно!

Есть современный (не дисковый) трёхфазный счётчик и нагружен он так:

L1 = 1A.

L2 = 1A.

L3 = 1A.

Теперь, на выход L2 (после счётчика, в цепи нагрузки) включён Grid-Tie Inverter (GTI) без датчика тока и прямо сейчас GTI отдаёт в цепь L2 ток в 3А.

Вопрос: Как подсчитает входные и выходные токи счётчик?

Вар.1

Вычтет из суммы L1+L2+L3 компенсационный ток GTI в 3А. и насчитает 0 (ноль ампер/часов) потребления т.к. 3А. входных полностью компенсируются GTI.

Вар.2

Вычтет из L2 входящий ток от GTI [1А.- 3А. = 2А.] и прибавит их к сумме токов [L1+L3]. Получившиеся в результате сложения 4А. и засчитает.

Примечания.

1) Ясно что при наличии датчика тока GTI не даст во внешнюю сеть и милливатта но фокус в том что датчика тока у GTI нет.

2) Сейчас 2020 год и в России «зелёного тарифа» не существует. Посему вопрос об обсчёте трафика электросчётчиком (см. выше) актуален.
