Верю в силу Пикабу, нужна помощь от автоэлектриков или просто компетентных людей.
Решил я сделать небольшой апгрейт авто. Поставить вместо простой магнитолы головное устройство на андроиде. Чтобы были музыка, навигатор и плюшки с джемом. Выбор пал на Teyes CC2 plus 3/32.

Вполне качественный продукт от наших китайских друзей. Установку вместе с камерой заднего вида производили специально обученные люди. Я конечно бы справился сам, но это заняло бы значительно больше времени, обязательно бы промёрз и возможно сломал бы пару защёлок. Всё таки, минус 10 и отсутствие гаража.
После установки доволен как слон. Все мои хотелки удовлетворены. Но нашлась в бочке с мёдом, ложка дёгтя. Встроенный микрофон категорически отказывается воспринимать человеческую речь. Разговор с Алисой выглядел примерно так.

Сответственно, использовать громкую связь с встроенным микрофоном, не выйдет. Я конечно знал по обзорам, что это слабое звено и люди стараются подключать внешний микрофон. Но не ожидал, что всё будет на столько печально.
На YouTube и 4pda нашёл рецепты по выпаиванию встроенного микрофона, после чего припаять провода на плату. Но это не наш метод. Колхозить новую вещь, когда еще муха не сидела.
В установочном центре мне предложили приобрести расширенную версию RCA разъёма с кучей не нужных мне выводов (не собираюсь я музыку прокачивть, что бы у остальных окна дребезжали) всего, за 750 руб. Вместе с микрофоном и установкой почти 1 500.

А так-как выделенный бюджет был освоен полностью, на грудь запрыгнула жаба и начала меня слегка придушивать.
В связи с этим, дальше была переписка с тех. поддержкой teyes. Там мне объяснили, что на разъёме магнитолы выводы под внешний микрофон есть, просто на фишке проводов идущих в комплекте этих проводов нет.

Вот для примера фотография товарища по несчастью.

Другое ГУ от teyes, но проблема та же.
Он выкорчевал из неиспользуемой фишки контакт гнездо на кабель под обжим. Примерно такой.

После чего запаял свой кабель и воткнул в фишку. Решение в прирципе правильное, но вот воплощение.... Поэтому пришло решение собрать и установить следующий кабель самостоятельно.

И вот тут возникла заминка. Таких контактов в продаже огромное количество. Главное не пролететь с размерами. Не знаю, что выбрать и как найти нужный. Разбирать панель, чтобы посмотреть, не вариант. Тех. поддержка делает вид, что не понимает, что я хочу. И какую ещё информацию с них прошу. Может кто подскажет маркировку контакта?

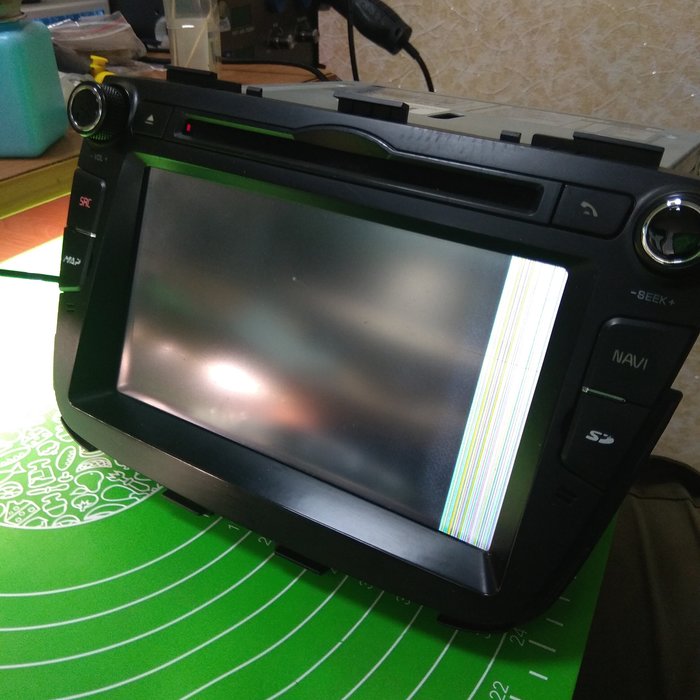

Добрый день прошу помощи с ремонтом ГУ. Проблема следующая при включении экран загорается и видны только полосы и переливание фона из черного в белой цвет. По фото будет более понятно.

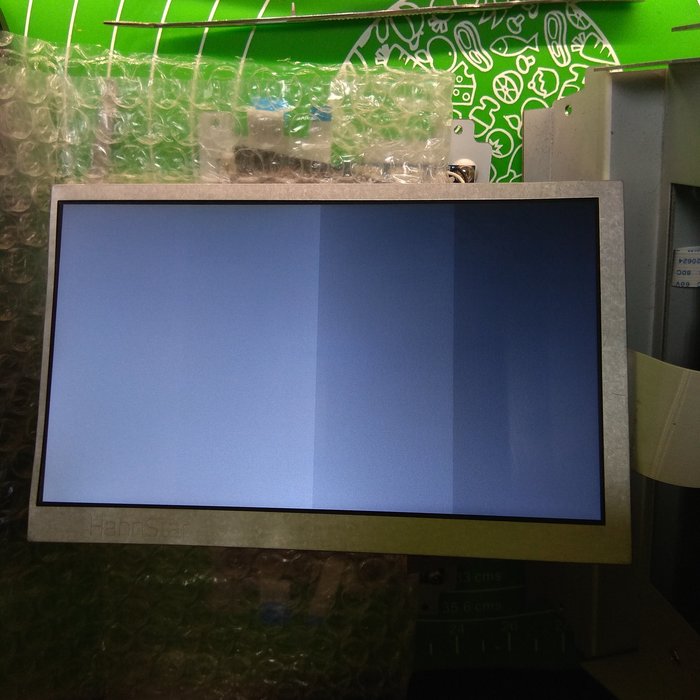

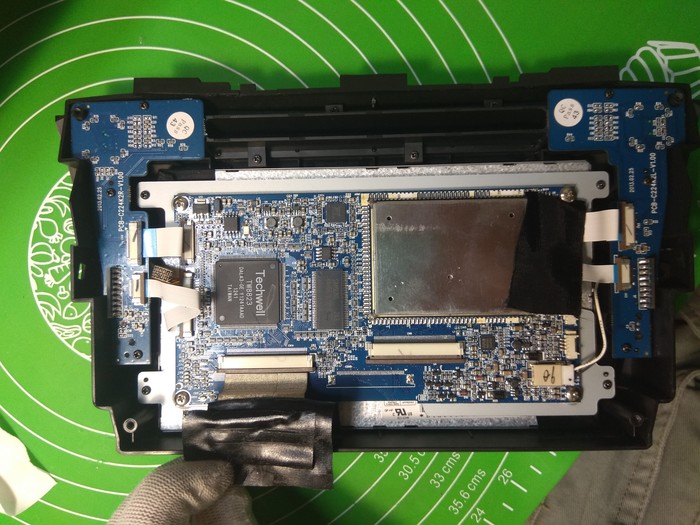

Пробовал подкидывать другой дисплей. Дает следующую картинку, увеличился ток потребления и начала грется микросхема techwell tw8823. Фото так же прилагаю.

И ещё несколько общих фото

Может кто сталкивался с подобным или направит куда смотреть.
Заранее спасибо!

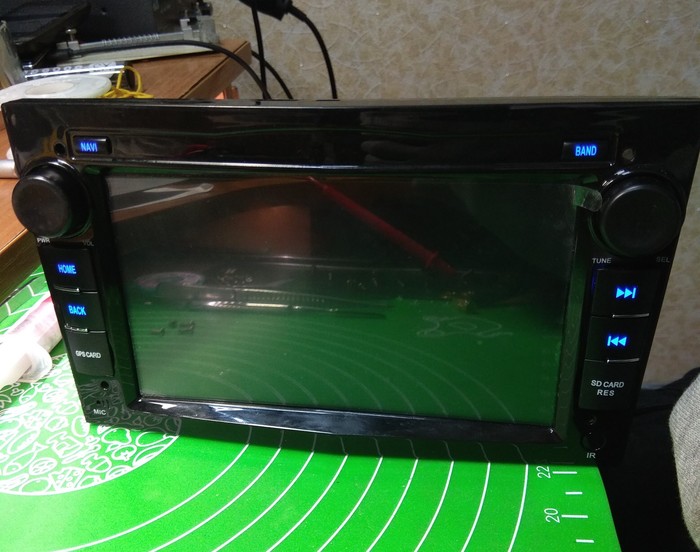

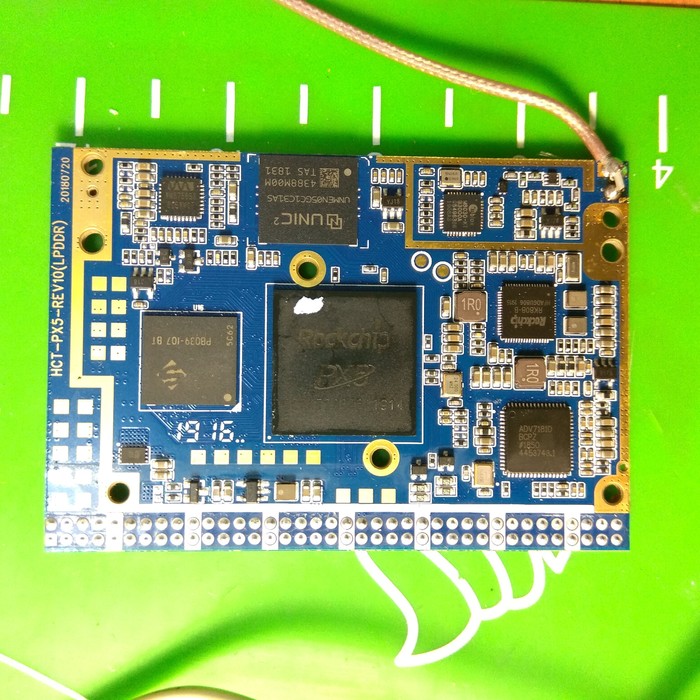

Доброго времени суток! Принесли на ремонт головное устройство на процессоре RockChip PX5, 4гб ОЗУ, 32гб ПЗУ. Проблема - при подачи питания кнопки загоряются а экран чёрный.

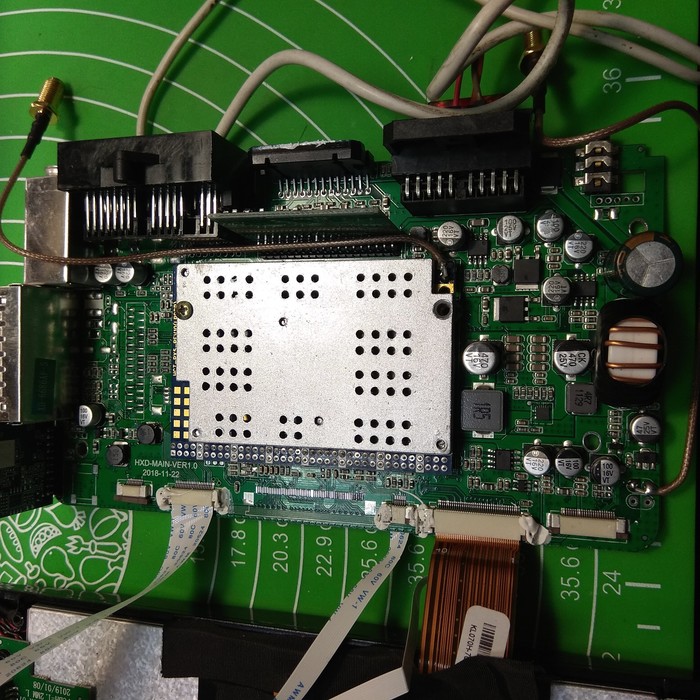

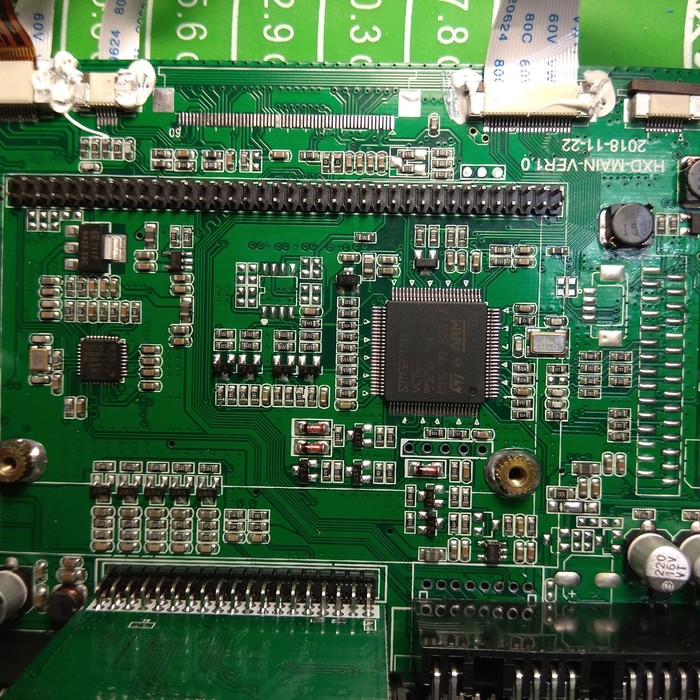

Производителя и точной модели не нашел. На корпусе есть наклейка "px5-4g32g" и "DSP", больше ничего. Прилагаю фото платы с MCU: STM32F091

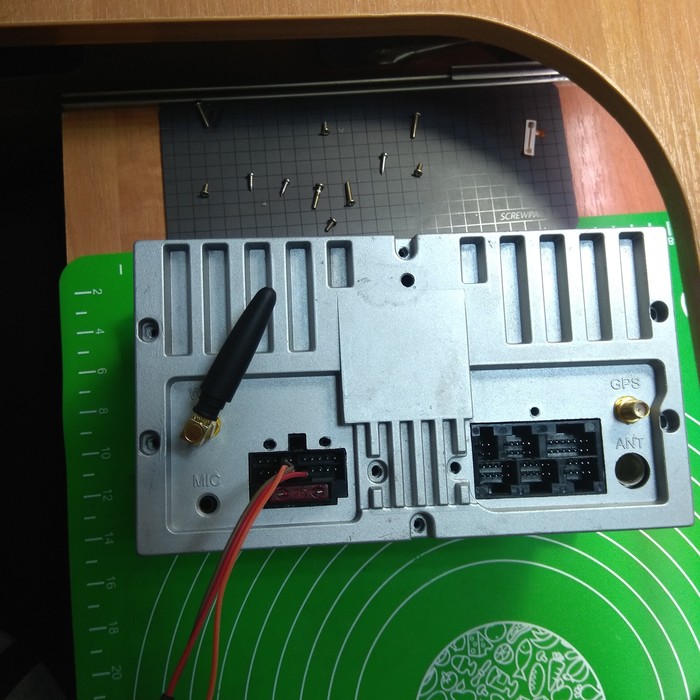

Фото задней части

Нашел инструкцию по прошивке для похожей модели. Указано, что для перехода в режим прошивки необходимо зажать кнопку включения или reset. Как понял, кнопка включения у этой модели - левый энкодер, т.к. если зажать её и подключить к БП, ток= 70-90мА, без зажатой кнопки или с зажатой любой другой ток=430-450мА. Далее устройство должно определиться ПК, но нет, тишина.
Прошу помочь. Заранее спасибо!

Всем привет! Давно не было статьи, но это не значит что проект заглох. Банально не хватает времени и нервов ждать некоторые компоненты с алика

ну ничего по итогу сделано не мало так что наслаждайтесь (напомню что все кнопки иконки и тд не конечный результат их можно заменить, переместить и исправить)

Самый главный ПОДВИГ это то, что я дождался длинный шлейф для соединения экрана с малиной!

т.к он шел ко мне больше месяца до этого я из старого шлейфа намудрил фигни чтоб хоть как то поставить ГУ

вот он долгожданный 16-ти контактный 30 см шлейф

как только пришел шлейф пошел менять старый на новый

соответственно ГУ у меня уже стояла в машине почти 2 недели

подключил новый шлейф

теперь я спокойно если что, могу снимать панель с экраном не боясь оторвать шлейф, который раньше был очень короткий и с одной стороны был приклеен на клей.

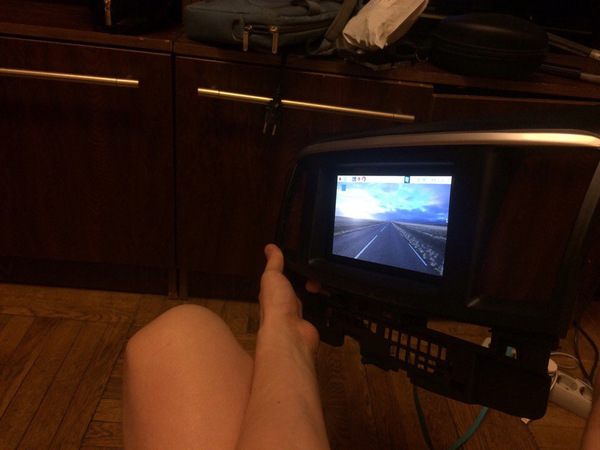

установил панель с экраном на место

вывел провод программирования Atmega 168 в бордачек если вдруг нужно будет изменить что либо в прошивке

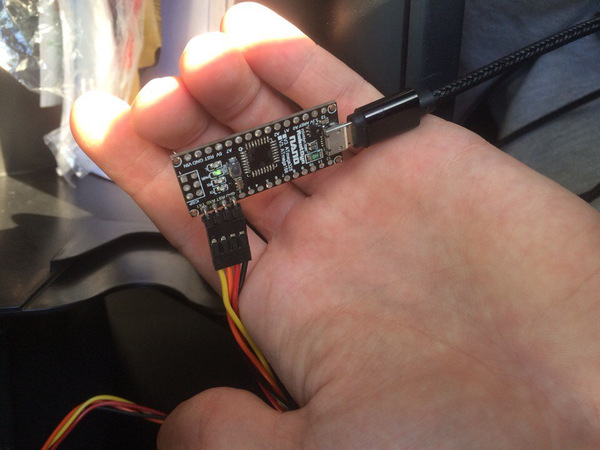

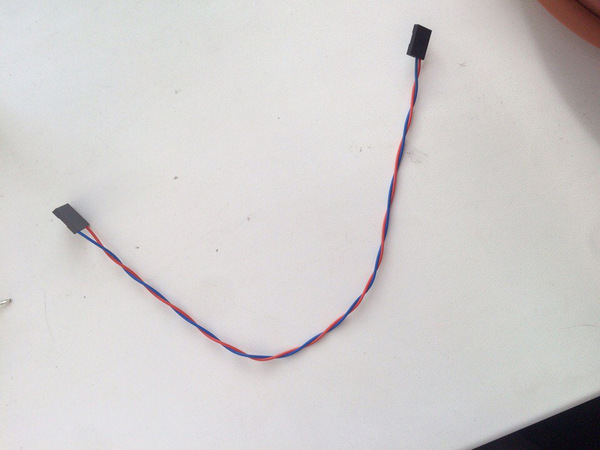

сделал переходник для программирования атмеги через усб

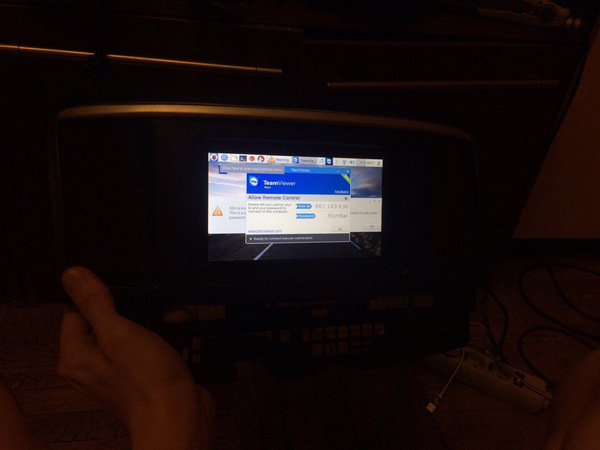

к самой малине подключаюсь через телефон по Фи-Фи

так и не много то что уже сделано:

переключение между экранами AUX/радио/блютус/настройками/

конечно же это не все что будет, в конечном итоге просто еще больше половины не сделал

ну и то что имеем во вкладках на данный момент:

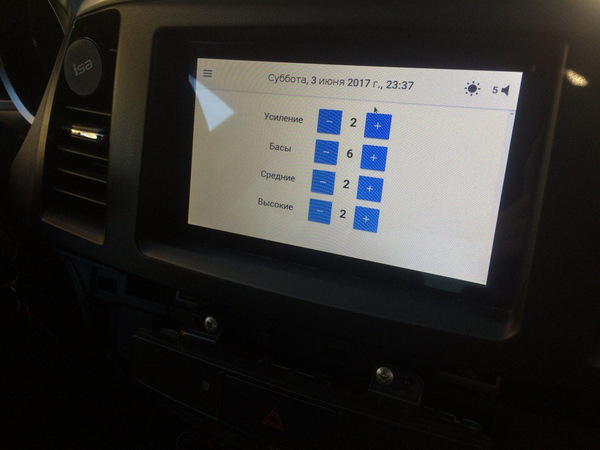

Экран Настроек содержит на данный момент только настройки эквалайзера: низких, высоких, средних и регулировка пред усилителя чтобы понимать как в дальнейшем лучше.

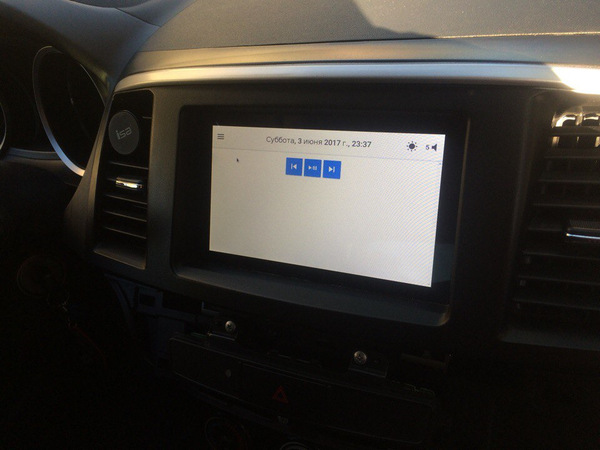

Экран блютус содержит в себе пока что 3 кнопки переключение песен: вперед, назад и пауза/плей

Есть возможность переключать песни с руля(!) блютус к телефону подключается автоматически при включении зажигания черт возьми это очень удобно, КАРЛ! Я забыл что такое доставать телефон из кармана подключать провод заходить в плеер и искать песни.

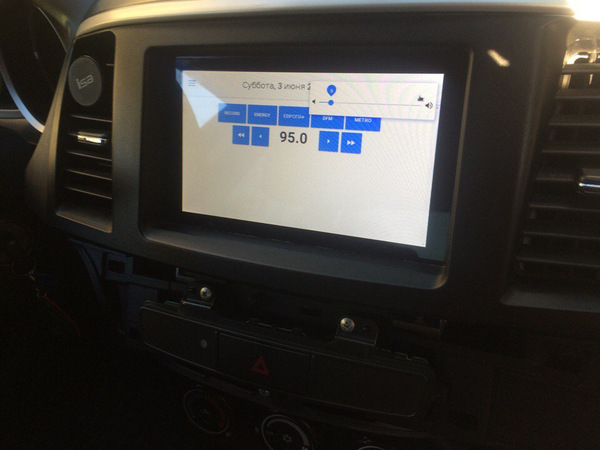

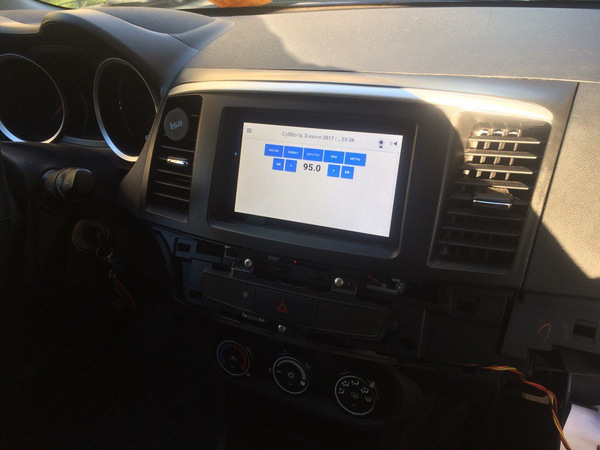

Экран Радио! тут все как у обычных смертных только пока что нет авто поиска (но до него не далеко)

можно сохранять станции и кнопками на руле переключатся между сохраненными.

так же на данный момент есть иконка громкости

если на него нажать вылезет ползунок который в диапазоне от 0-40 убавляет или прибавляет громкость.

так же громкость можно регулировать и выключать звук в 0 на руле

Есть еще функция приглушенной подсветки пока что она не автоматическая включается и выключается на экране (иконка в виде солнышка рядом с громкостью )

на данный момент

работаю над :

подключением к can шине

камерой заднего вида

воспроизведение видео/музыки с USB носителей

подключение к интернету через ви фи телефона

поставить часы реального времени, так как пока не подключишься к нэту время остается старым.

и многое другое)

Всем привет, и вот наконец 3 часть моего проекта.

1 и 2 части

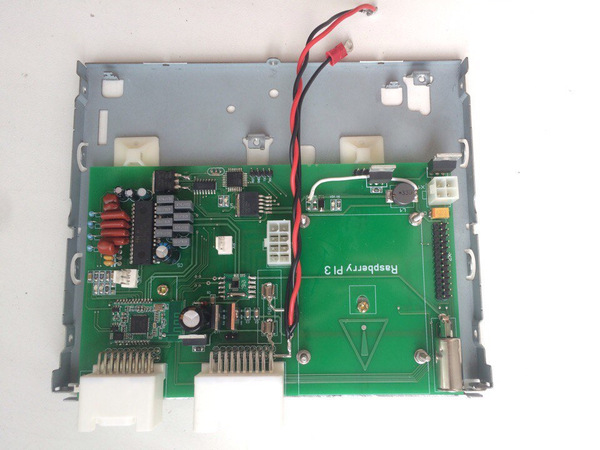

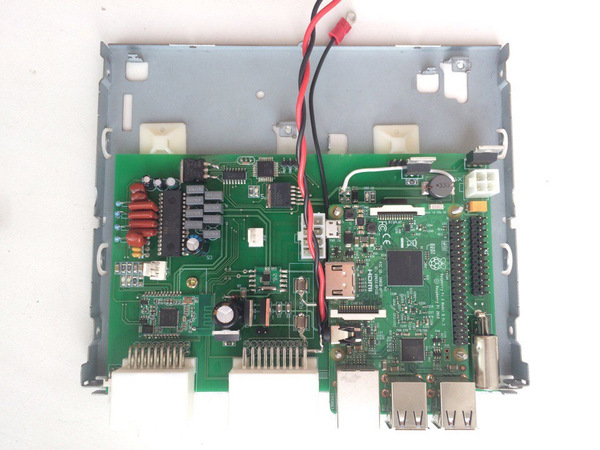

ура, приехала та плата с которой бы нормальный человек все и начал но у меня как то все наоборот получилось

она то тут всем и управляет

и так, по порядку .

как я и говорил что бы минимально курочить проводку все разъемы были использованы стандартные

питание после предохранителя распределяется по плате 9v 4.2v 12v 5v

4.2 v

питают блютуз и радио модуль

5 v — 3А

питают Raspberry PI и lsd 7"

12 v — преобразователь

9 v — аудио драйвер TDA

все эти питающие цепи работают под управлением ATMEGA168

для того чтобы не жрать аккумулятор автомобиля на атмегу организованно постоянное питание с аккумулятора

так же к ней подключены кнопки с руля так как малина не умеет распознавать резисторную сборку кнопок

ладно, тут много чего есть на ней так что спрашивайте

так, после того как спаял начал установку в корпус

я уже пару раз снимал ГУ и там проблема как у всех нет половины поводов! это конечно не беда но когда я увидел что в разъеме нет и минуса то я вообще опешил!оказывается масса (минус) взят с корпуса машины как на жигулях и когда снимаешь или ставишь гу от болта идут искры. при этом масса с разъема антенны поступает в ГУ когда он снят с крепления и по этому хиленькому проводу идет не малый ток !

я в шоке

ну хрен с ним мне тоже пришлось кинуть землю на корпус и забыть это как сон

так же там не было провода замка зажигания в положении аксессуары

пришлось его тащить с прикуривателя

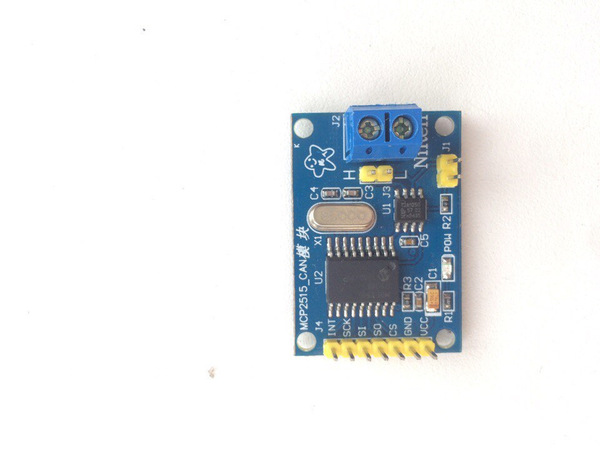

для чтения can шины я нашел модуль

но перед установкой его нужно переделать

его тоже прикручиваем на свое место

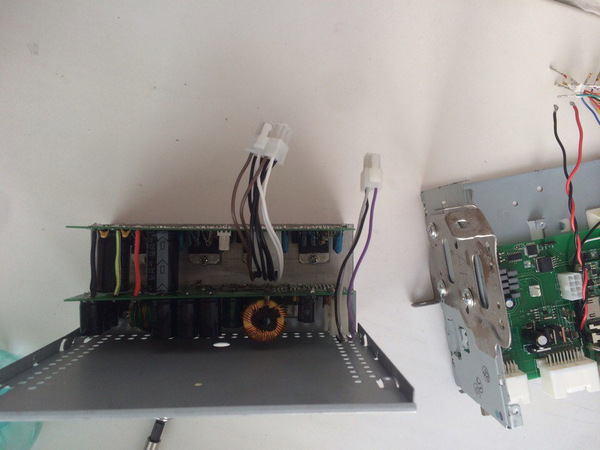

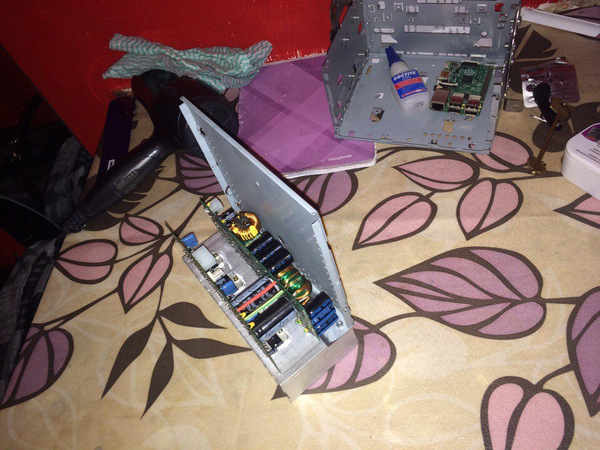

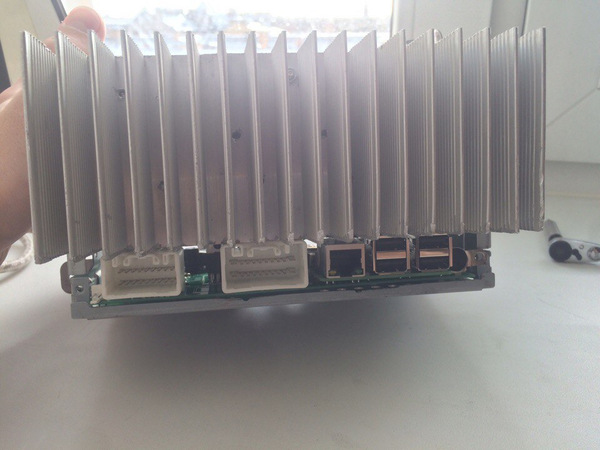

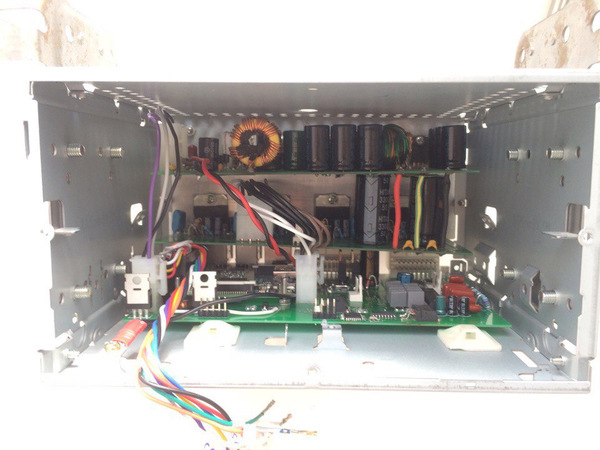

сделал все шлейфы питания поставил собрал в итоге получил вот такое диво дивное

шлейф питания lcd

коробка aux была тоже беспощадно разобрана и получила следующие изменения:

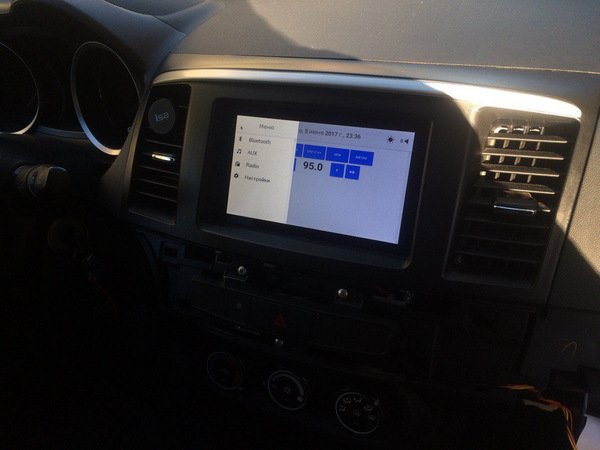

на данный момент, магнитола уже стоит в машине в тестовом режиме и тестовой прошивкой скоро скину фото и начну пилить прошивку

Всем привет!

Началось все с того, что меня очень бесила штатная голова на lanсer X 2011 года выпуска:

-тихий, некачественный звук

-нет блютуз

-экран маленький

-Нет usb

и т.д.

Что хотелось:

-Сенсорный экран (влезло только 7")

-Навигация

-Хороший звук

-Данные с CAN шины в реальном времени

-Блютуз (разговаривать по телефону, набирать номера и т.д.)

-Смотреть фильмы, ползать в интернете

-Управлять CAN оборудованием

-Камера заднего хода

короче все и сразу!)

Посмотрев рынок китайских 2din магнитол, что-то ничего не приглянулось, да и сразу я подумал о своем устройстве которое удовлетворяло бы всем моим потребностям.

Все что выше и плюс еще много всяких плюх

Итак:

Начал я конечно же думать о том, куда я все это засуну в машине и возникла мысль: — «зачем мне что-то резать тянуть провода и прочее?». Ведь у штатной магнитолы в разъеме есть все нужные мне провода, да и место там будет когда выкину стандартный мафон.

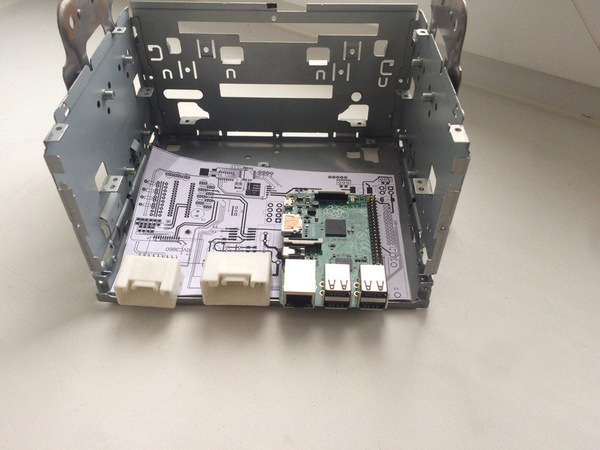

Вот и решил собрать все в коробке из под штатной магнитолы которая стоит за передней панелью

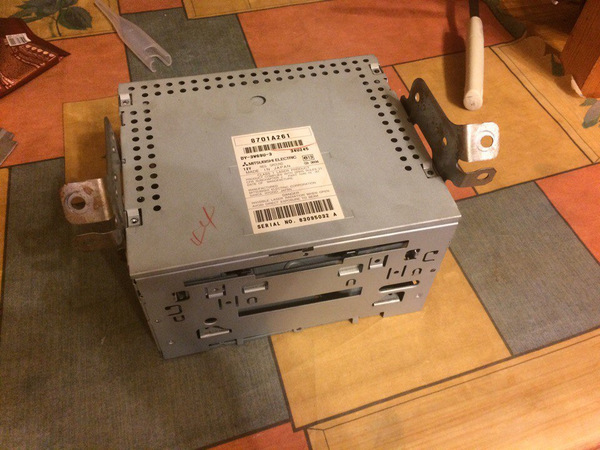

Но для того чтобы на стадии изготовления не остаться совсем без музыки, я купил еще одну такую нерабочую магнитолу по-дешевке на рынке — 500 р. (ведь мне нужна только коробка)

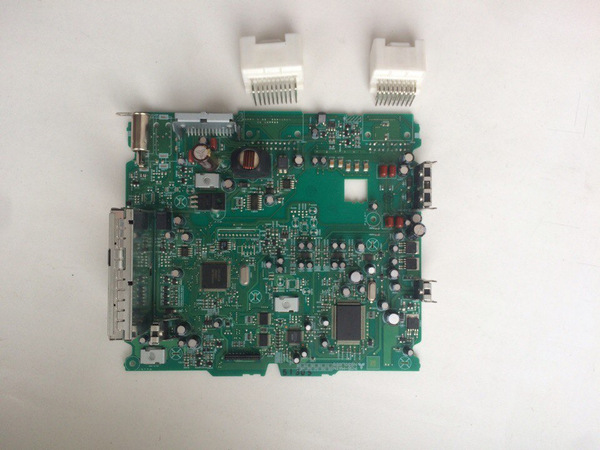

естественно разобрал и забыл сфоткать саму плату

ура! сразу начал мерить все размеры и при этом сразу стал с дикими мыслями думать, «а что же можно сюда засунуть?»

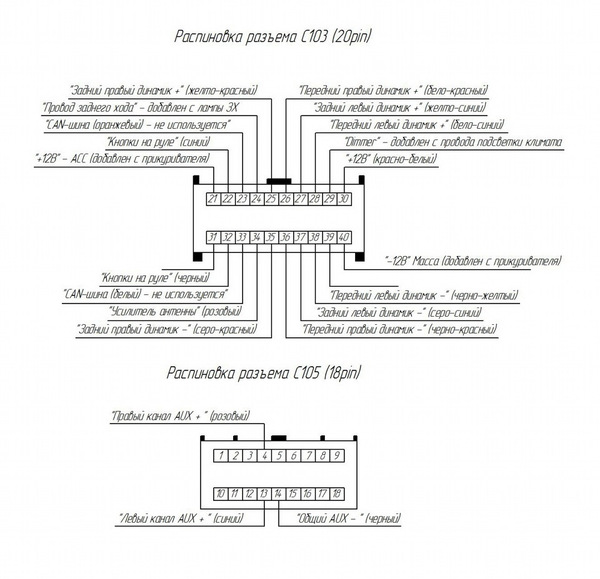

нашел в сети ПРИМЕРНУЮ (не очень корректную распиновку разъема магнитолы

и тут понеслось -----

Хороший звук ээм

ну я когда то другу делал усилитель на TDA7294

т.к результат получился очень хорошим для машины. Начал рисовать плату для 4 каналов по 100 вт (в дальнейшем я думаю динамики долго не проживут тоже буду менять)

вот схема 1 канала TDA7294

плюсов у этой микросхемы много:

— маленькие размеры

— минимум обвязки

— хороший звук

но и без минусов никак

она очень греется! поэтому надо будет хороший радиатор скорее всего даже с активным охлаждением.

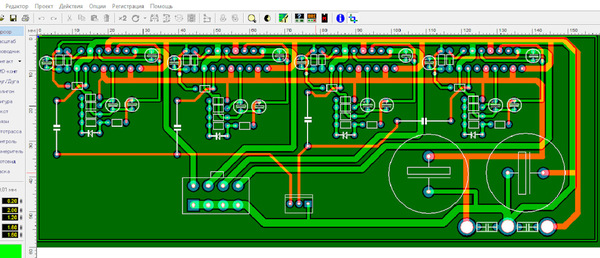

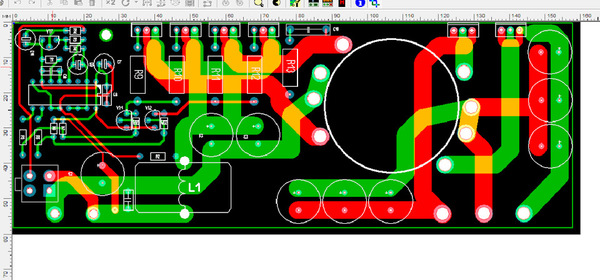

рисовал в SL5

вот что получилось

Главной задачей были конечно же размеры ведь место ограничено.В итоге плата получилась размерами 60*160 мм.

да и последнее время стал ленивый и перестал сам разводить платы, поэтому все платы я заказывал на заводе.

когда первая плата ( усилителя ) приехала, я сразу заехал в магазин и купил все компоненты и спаял.

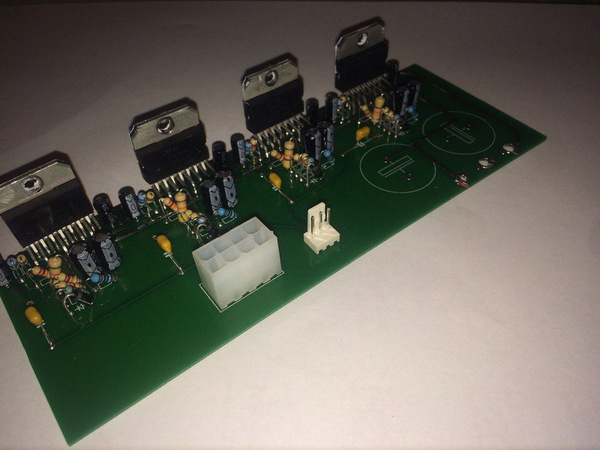

В итоге получилось вот такое устройство:

Естественно я ее уже проверил и все отлично работает!

Но как вы уже увидели по схеме TDA 7294 работает на напряжении больше чем 12в

следовательно следующей частью будет изготовление платы преобразователя!

С платой преобразователя тоже все довольно не сложно, в интернете полно всяких схем, я выбрал на микросхеме tl949

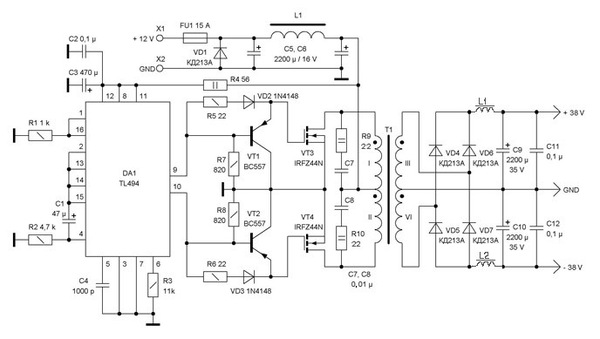

стандартная схема:

Немного ее поменял, усилив выходной каскад 2 парой транзисторов.

Затем нарисовал плату по размерам платы усилителя, совместив отверстия питания.

Рассчитал трансформатор, намотал, купил компоненты, дождался плату с завода и вуаля

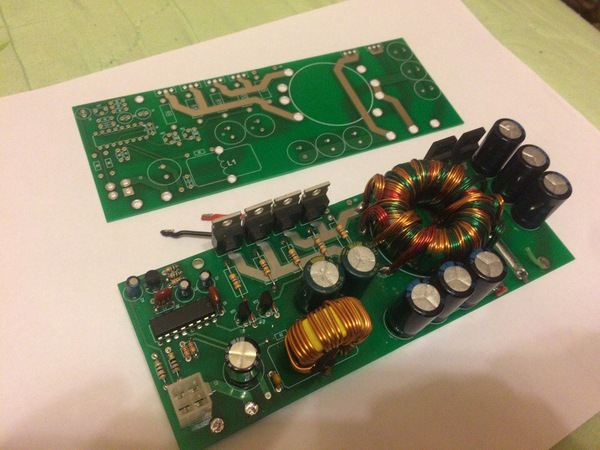

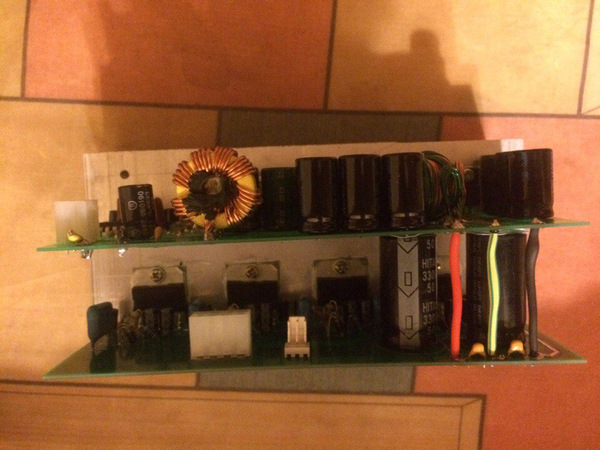

готовая плата преобразователя:

и при пайке понял, что накосячил с выходными диодами ну не беда! Немного подколхозил и плата завелась с пол оборота!

Поиграв с задающими частоту резистором и конденсатором, на выходе получил +-29В, что вполне меня устраивает.

Теперь мы имеем вполне неплохой усилитель!

Раз уж мы имеем усилитель, далее подбираем источники звука я взял:

— блютуз модуль OVC3860

— радио модуль RDA5807

— AUX

И выход с Raspberry pi

4 входа, хм довольно неплохо, значит нужно поставить микросхему которая будет переключатся между всем этим и выбор пал на микросхему: TDA7439. Потому что я тоже когда-то имел с ней дело.

схема включения:

К тому же эта микросхема не только переключается между входами аудио сигнала, но и имеет шину I2c, по которой можно настроить: бас, баланс, тембр, громкость и канал источника.

В общем-то все эти платы, микросхемы, разъемы нужно было закрепить. К тому же развести питание для каждого модуля.

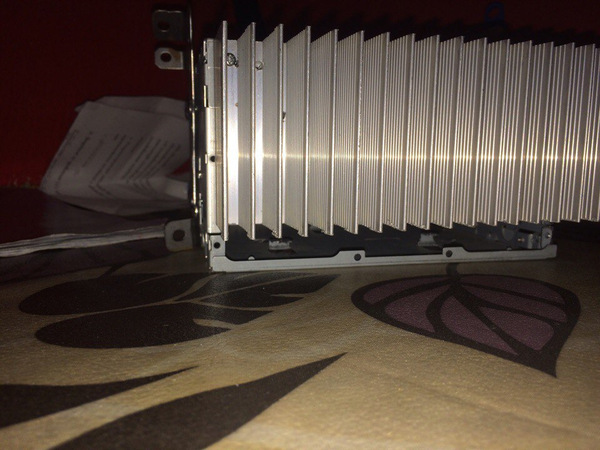

Все разъемы нужно было на одной плоскости вывести на заднюю панель, (оставив место для радиатора).

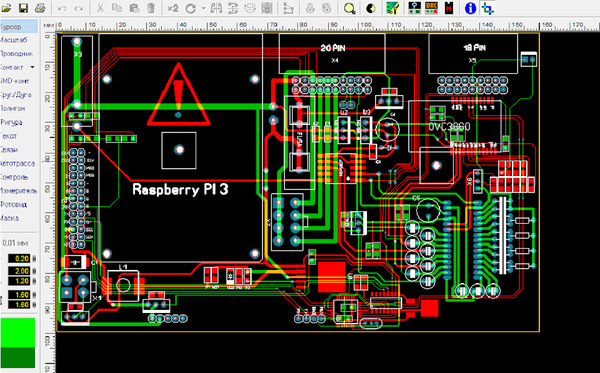

Как говорится: сказано-сделано начал рисовать плату.

И вот что получилось:

Тут и всё питание, и все вышеперечисленные модули, также есть atmega 168 для управления питания, чтобы не садить наш аккумулятор.

Но плата пока что с завода не пришла, а она самая интересная и главная.

Но как только придет я продолжу.

Впереди еще:

-экран 7"

-подключение к CAN шине

-сборка

-написание программы на Python
