Корпус для компьютера в стиле старой техники⁠⁠

Спасибо. Схема довольно затейливая: установлена программа AIDA, которая умеет писать показания датчиков в реестр. Оттуда их читает самописная программка и отправляет в COM-порт (точнее, через адаптер USB-COM). К порту подключён ЦАП на микроконтроллере, ну и дальше через подстроечные резисторы — уже сами стрелочные головки.

Не соглашусь про корпус — у меня три таких, очень качественно сделаны, ничто никуда не торчит, всё совпадает. Видимо, у нас какие-то сильно разные Аскоты.

Впрочем, если я буду делать новый такой мод, корпус, конечно, возьму современный.

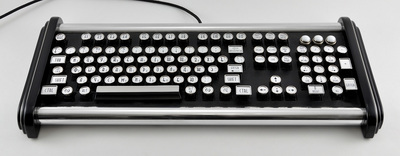

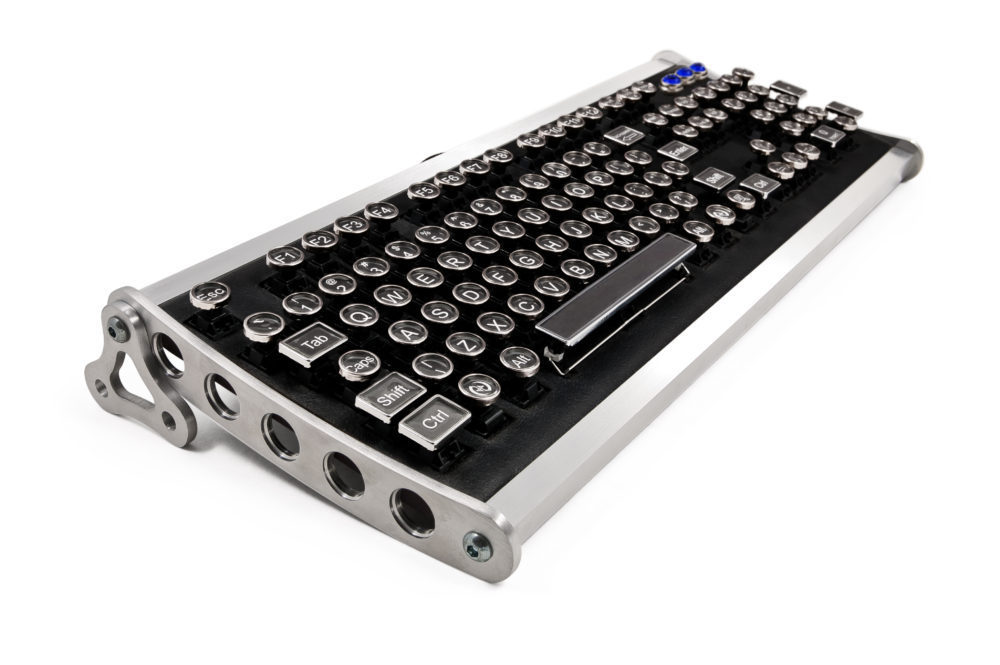

А про клавиатуру вы всё угадали — я знал про Datamancer'а и ещё довольно давно заказал у него похожую клавиатуру. Решил просто не выкладывать её в посте, так как сделал её не сам.

К сожалению, больше таких клавиатур он не сделает, Datamancer погиб в автоаварии три года назад(

Эту схему придумал мой друг-электронщик, и, насколько я знаю, прошивки он в открытый доступ не выкладывает( Но могу дать его контакты.

Фотки делаются просто на фоне ватмана, освещённого тремя лампочками. Хотел бы я, чтобы у меня была студия) Мне 26.

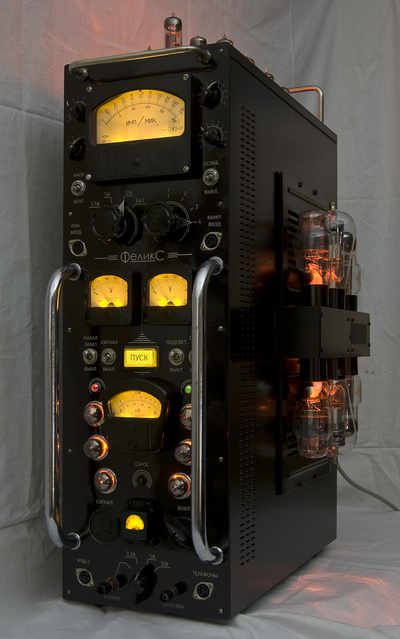

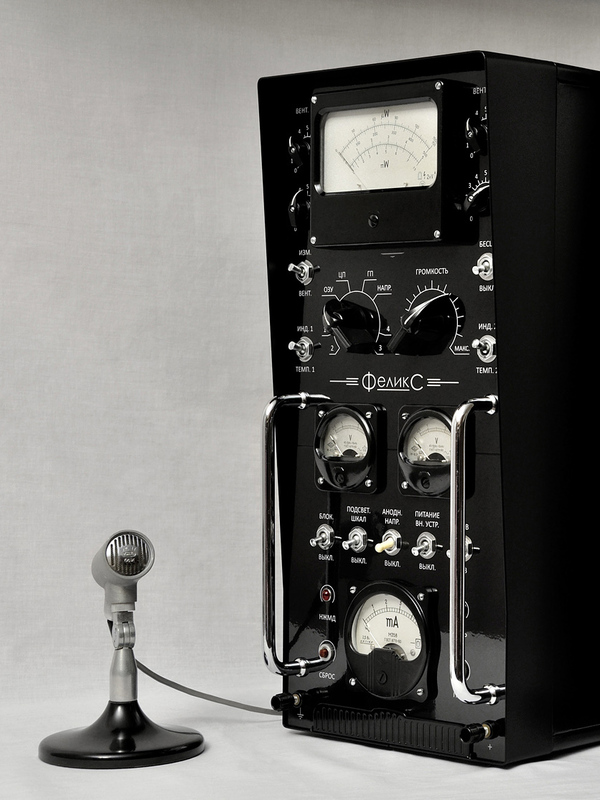

Да, это первая моя работа. Сейчас уже смотрится несколько вычурно) Мне больше нравится другая фотка:

Спасибо!

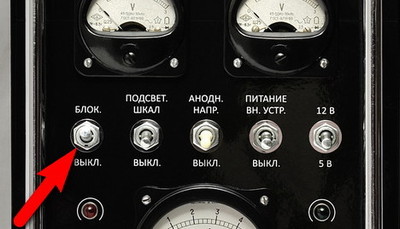

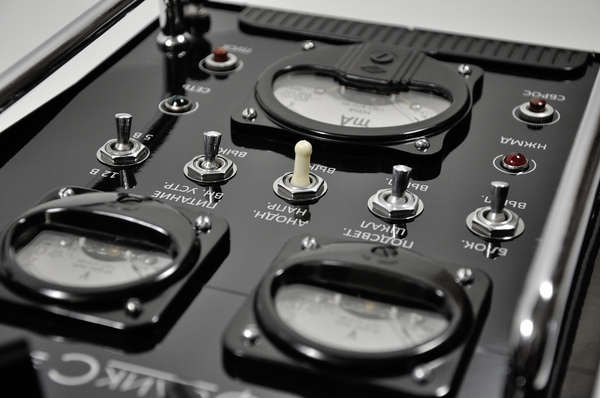

Нет, у него смысл скорее обратный. «БЛОК.» — блокировка. Если он включён, нажатия кнопок Power и Reset не воспринимаются. Защита от шаловливых ручек)

Показывает загруженность того и другого.

Да, всякий раз больно читать про такое(

Надо подумать. Этот я делал для себя, потратил несколько месяцев. Так что дёшево стоить точно не будет.

Спасибо. Планы есть, конкретных наработок пока нет, так, на уровне идей. Но рано или поздно всё будет)

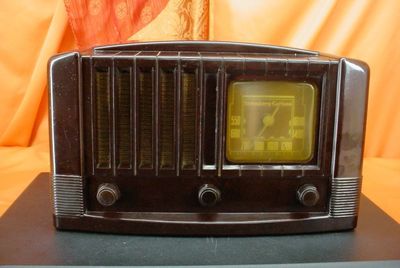

Такая мысль была, но телевизор с линзой а-ля КВН — это всё же бытовой прибор, в другом стиле. А мне надо изобразить скорее лабораторный/военный. Тут скорее надо на радары тех лет смотреть. Или вообще изобрести что-то своё. Надо ведь, чтобы и пользоваться было удобно. Линза тут только помешает.

Рад, что понравилось. Ответил комментом выше.

Корпус-то мой, но на Хабр я ничего не писал. Разве что кто-то за меня)

Так в тексте есть. «На стрелочные приборы можно выводить процент занятой памяти, загруженность процессора и видеокарты, напряжения, скорость вращения вентиляторов, температуру и другие параметры». Ну а ручки и тумблеры, собственно, позволяют выбрать, что будет выводиться на тот или иной прибор. Шкалы я не переделывал, просто подобрал значения так, чтобы численно совпадали с имеющимися. В следующей версии планирую и шкалы сделать свои.

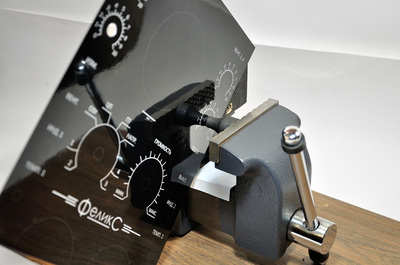

Спасибо. Передняя панель из алюминия 2 мм, а слой с надписями распечатал в типографии и заламинировал, потом проделал отверстия и наклеил. В следующей версии хочу попробовать металлографию прямо на алюминии.

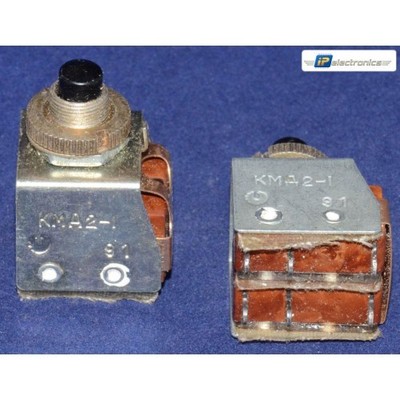

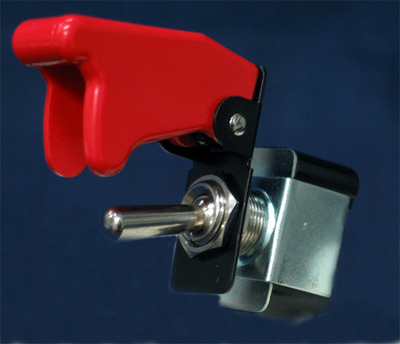

Ой, свят-свят. Такие — только для включения и перезагрузки.

Да, теперь я бы сделал так же. Но это была моя первая работа, я был юн, глуп и неопытен)

Вроде бы у него остался коллега-продолжатель. Но дизайн конкретно этой мы с ним вместе продумывали, и, насколько я знаю, он только одну такую клаву сделал. Во всяком случае, с кириллицей.

Это мне вопрос, про МИФИ? Я Кибернетику закончил.

Ну что ж, значит, надо делать следующий)

«Сколько надо комментов, чтобы любую тему свести к Гитлеру?»

Да ладно, надо же с чего-то начинать. Далеко не худший вариант для первого раза.

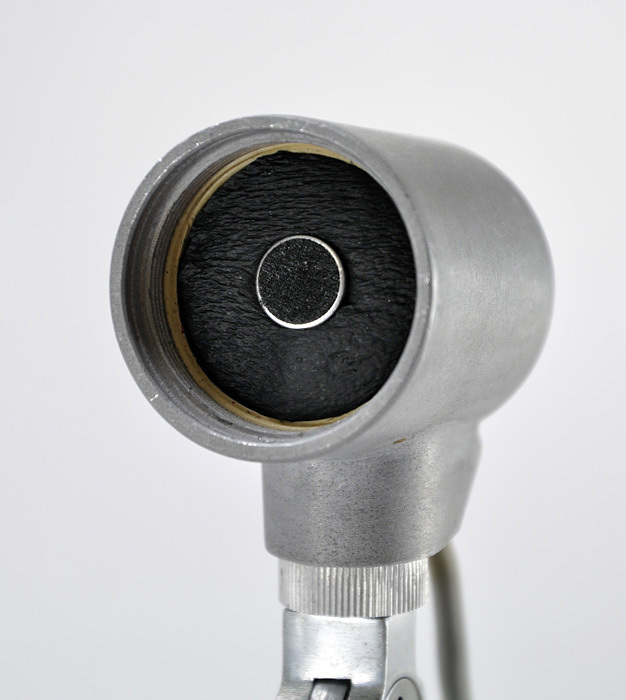

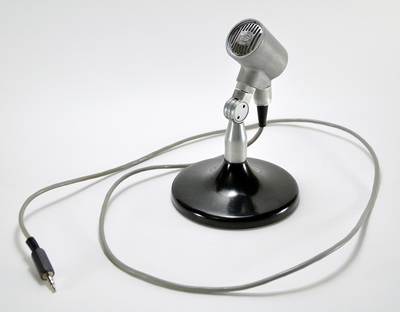

В моём родная катушка была сгоревшая, и я просто вставил внутрь современный электретный микрофон. Чтобы подружить с компом родной динамический, надо посмотреть его характеристики. Скорее всего, понадобится предусилитель.

Практически невозможно сказать. Если брать затраты на детали и услуги подрядчиков (резка, покраска), то там едва ли 4000 р. наберётся. А вот собственного труда вложены десятки часов. По сути, проект делался больше года (по вечерам, на выходных). Вот как это подсчитать?

Москва.

Обсудить можно, оставьте свою почту. Но вообще новый точно будет готов небыстро, и стоить будет недёшево.

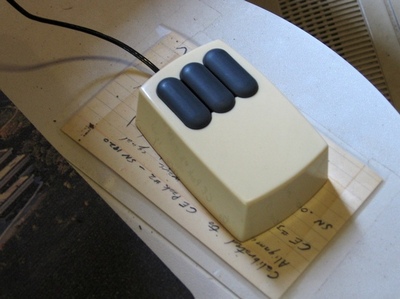

Ой, нет, не та эпоха. Дизайн мышки надо будет придумывать с нуля.

Спасибо за похвалу, но до бизнес-проекта пока далеко. Очень много ручного труда, нерентабельно производить. Да и в большом спросе на такое не уверен.

А никакой специальной схемы подключения нет. Замысел как раз и был в том, чтобы вся эта машинерия подключалась к стандартным контактам материнки типа PW_ON, HDD_LED и т. п. Ну и по USB ещё, вверху в комментах кое-что есть по этой теме.

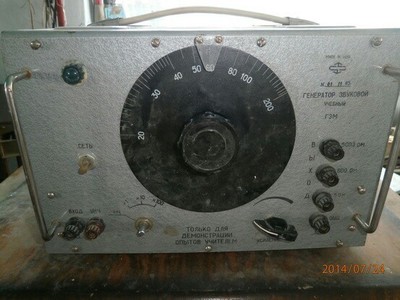

Ага. У меня есть в коллекции такой же)

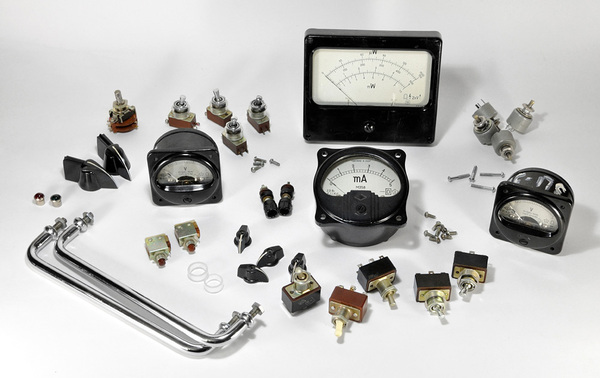

На детали, в каком бы отличном состоянии они ни были, всё равно придётся в лучшем случае 15% от стоимости проекта. Остальное — работа.

Благодарю, хотя насчёт вкуса, наверное, вы меня перехваливаете. Всё придумывалось методом проб и ошибок. Я, наверное, вариантов 40 с разным расположением деталей перебрал. Ну и в дизайне я равнялся на реальные старые приборы, очень много просто скопировано оттуда.

Тут вроде как за ссылки на собственные страницы не банят? Вообще у меня есть ЖЖ, там в серии постов описан процесс создания. Вот в этой части, например, про вывод показаний. Кратко, конечно, но впечатление составить можно. И там ниже ссылки на остальные части есть. http://bootsector.livejournal.com/47950.html

Я не против, просто не получается пока.

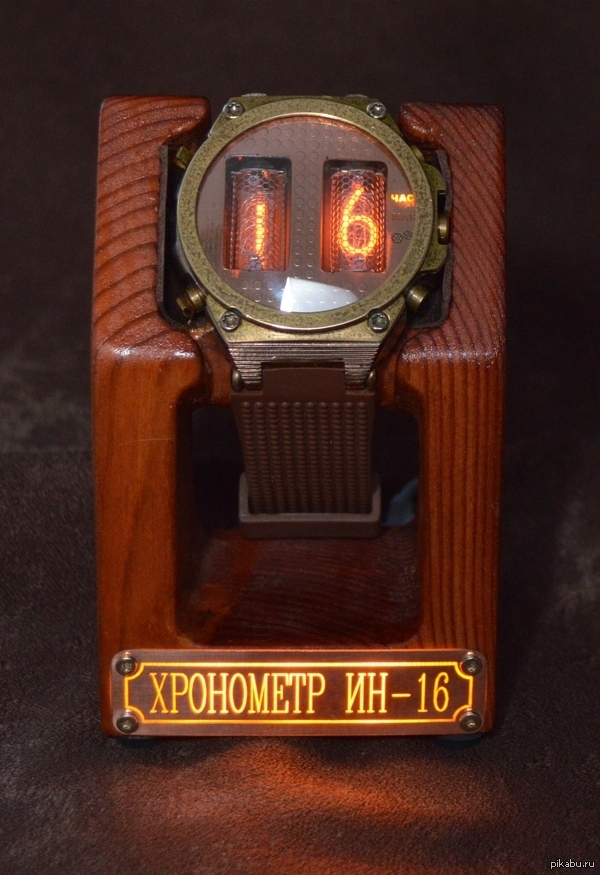

Да, люблю газоразрядные индикаторы. Весьма вероятно, что следующий корпус будет с ними.

«Потому что могу!» )

Через меня не надо, можно с моей помощью) Оставьте почту, обсудим.

Просто ПО бесполезно, т. к. нужен ещё и микроконтроллер с прошивкой. Это для вывода занятости памяти и прочих цифровых параметров. А вот нагрузку на процессор можно измерять и аналогово. Для этого нужно взять чувствительный микроамперметр (прибор типа того, что у меня стоит сверху, подойдёт), и подключить его к линии +12 В, идущей на питание процессора, в начальной и конечной точке. Чем больше загружен процессор, тем больший ток он потребляет. Падения напряжения на проводе хватает для отклонения стрелки чувствительного прибора, я проверял.

Если я сделаю ещё один примерно такой же, выставлю на продажу)

Ну вот, я аж зарделся) Масштабировать хобби, конечно, хочется. Буду работать над этим.

О, панель Musketeer! Думал в своё время использовать такую.

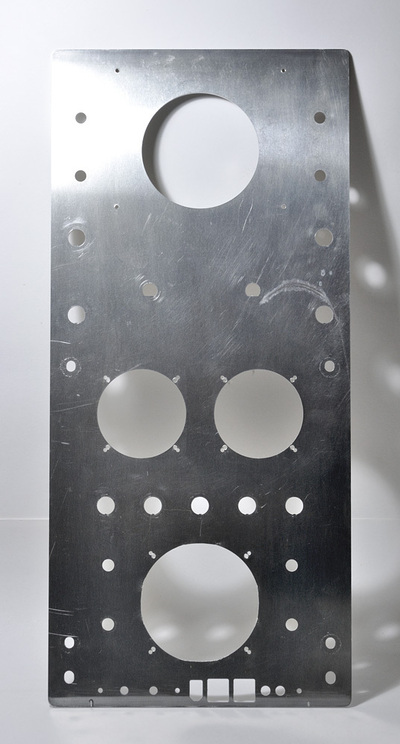

Вычертил в Inventor, сделал чертёж в DXF, его вырезали лазером из алюминия. Про нанесение надписей выше в комментах есть.

Про клавиатуру я выше в комменте отписал, пишущая машинка — действительно замечательный образец для подражания.

Задумывался, весьма вероятно, что в следующем будет.

Отдельного поста пока не обещаю, но процесс можно посмотреть в моём ЖЖ. Внизу каждой записи есть ссылки на следующую. http://bootsector.livejournal.com/46652.html

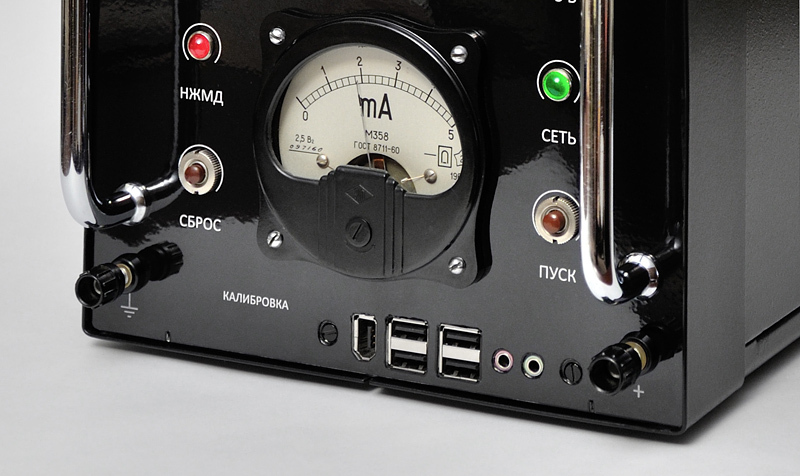

Просто напряжение с блока питания, удобно для проверки всяких мелких устройств.

Вот думаю, как лучше выложить. Тут в комментах?

Это обман, чтобы набрать классы.

Целого поста он, наверное, не стоит. Да, я менял микрофон, потому что родная катушка была сгоревшая. Установил в мягкий уплотнитель.

В корпусе есть два аналоговых термодатчика. Что до шкал — выше я писал, что не переделывал их, а просто подобрал показания так, чтобы они совпадали с имеющимися цифрами. Мне дорог оригинальный вид этих шкал, да и сделать новые так, чтобы они смотрелись не хуже, довольно сложно. Но в дальнейшем я попробую.

Спасибо! Успехов)

Спасибо! Завтра смогу опубликовать ещё один пост, покажу что-то из старенького.

Публиковал. Длиннопост я сделать не обещал, а написал, что сделаю, если людям будет интересно. Людям интересно. Может, кому-то просто удобнее здесь читать.

И я нигде не заявлял, что это новость. Написал, что собираюсь рассказать о своём хобби, показать одну из уже выполненных работ. Короче, вообще непонятно, в чём суть претензии. Многие люди не видели раньше этого проекта, теперь увидели, порадовались. Что вам, жалко, что ли? )

А ничего, что в длину такая трубка уйдёт в корпус сантиметров на 30? )
