Fokker Dr.I (1/72 Roden). Заметки по сборке⁠⁠

Приветствую, уважаемые подписчики, коллеги-моделисты и просто читатели! Работа на заказ для моделиста, потерявшего руку после мобилизации и отправки на фронт. Это не политика, а констатация факта с небольшим антивоенным налётом. Коллега не ограничивал меня, доверившись моему вкусу и видению. Тема авиации Первой Мировой мне не слишком знакома, хоть и не нова. Кстати, именно Фоккер триплан "Красного Барона" мне уже приходилось делать - но это было очень давно, ещё в пору отсутствия аэрографа, да и собирал я набор от Eduard. Статью о сборке можно увидеть тут: Красный Барон. А сейчас поговорим о свежей работе, ну и конечно же сравним результаты!

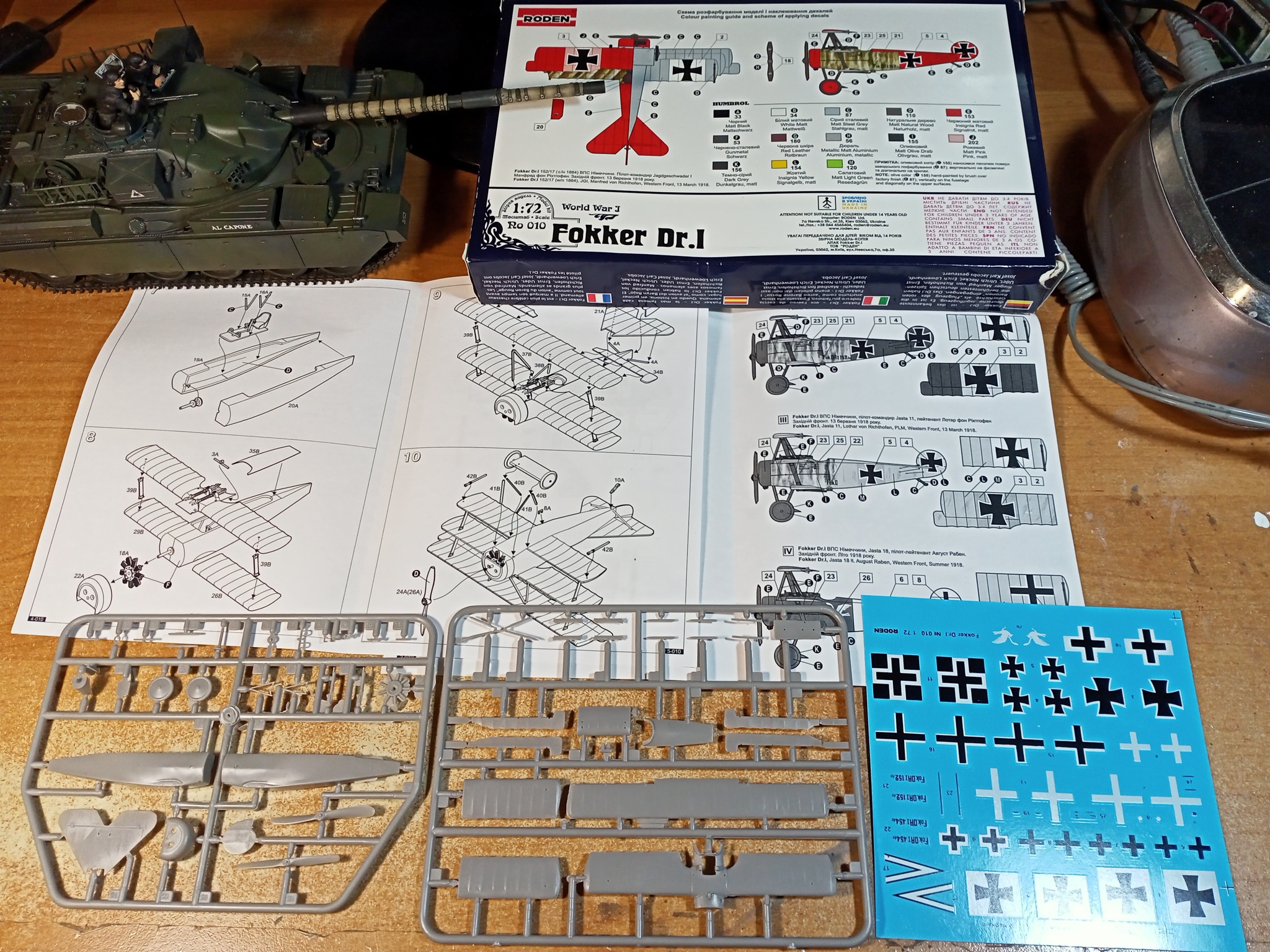

О наборе: Набор 2000 года от украинской фирмы Roden, выполненный (насколько я могу судить) по технологии литья под низким давлением. В некрупной коробке лежат всего два литника из серого полистирола, декаль и инструкция. В наборе 51 деталь, что конечно немного, но и сам самолётик выйдет немногим больше 8 см в длину. Качество литья среднее: имеются участки замыленности и облой, следы стыковки пресс-формы, однако все толкатели сделаны не на видимых местах. Пластик очень хрупкий, обрабатывается легко. Детализация, как ни странно, выше "Эдуарда": для своего масштаба прекрасно проработаны фактуры поверхностей, пулемёты и интерьер намного аккуратнее и подробнее, чем у чеха, лучше показан ротативный двигатель (имеются коллекторы и патрубки, а не только цилиндры). С другой стороны, абсолютно не показаны тяги к элеронам и рулям, я этот момент дорабатывал. Расшивка конечно минимальна, но выполнено тонко и аккуратно. Стыкуемость, наоборот, подводит. Капот стыкуется со щелью, между половинками фюзеляжа перепад, стойки верхнего крыла короче, чем нужно... Вообще установить шасси и верхнее крыло было очень трудно! Набор не имеет вариативности по сборке. Фигур, подставок или прочих бонусов нет. Инструкция - небольшая, чёрно-белая, содержит весьма подробную статью о прототипе на украинском и английском языках, этапы сборки показаны не очень понятно, иногда невозможно догадаться, куда именно нужно клеить деталь (мне помогал уже собранный Драйдеккер). Схемы окраски чёрно-белые, самолёт показан с левого бока, а крылья сверху и снизу, также сзади на коробке продублирована схема окраски самолёта Манфреда в цвете. Предлагаются целых шесть вариантов, все самолёты немецких асов. Машина Ульриха Неккеля несёт характерный оливковый окрас, а также чёрный хвост и белый капот, украшена белыми стрелами, шевроны вокруг крестов белые; Манфреда фон Рихтгофена - оливковая, красные хвост, верхнее крыло, капот и колёса, шеврон снизу белый, сверху - розовый; Лотара фон Рихтгофена - оливковая, хвост и верхнее крыло жёлтые, капот и колёса красные, шевроны сверху и на фюзеляже салатовые, снизу белые; Августа Рабена - красная с белым хвостом и изображением белого голубя на фюзеляже, шевронов нет; Германа Геринга - чёрная с белым капотом, колёсам и хвостом, верхнее крыло оливковое с чёрным шевроном; Йозефа Якобса - полностью чёрная с белым хвостом. Как видим, есть из чего выбрать, все варианты интересные, зрелищные, имеют богатую историю. Декаль плохого качества. Во-первых, чёрные и белые цвета смещены относительно друг друга. Во-вторых подложка просто огромна, её обязательно нужно срезать поближе к самому рисунку. В-третьих, декаль очень ломкая, работать нужно максимально осторожно. В-четвёртых, она беднее, чем на Эдике, намного хуже представлена техничка. Ну и в завершении, декаль не размягчается жидкостью от Тамии, с чем я столкнулся впервые. Цена набора очень, очень невысокая - за эти деньги сейчас можно купить разве что набор фигур или какой-то особо деревянный Восточный Экспресс или Арк Моделз. В целом впечатления двоякие - работать с набором трудно, собирается тяжело, над декалями страшно дышать... Но смотрится готовая модель богаче чешской, более утончённой и аккуратной. Набор однозначно не для новичков!

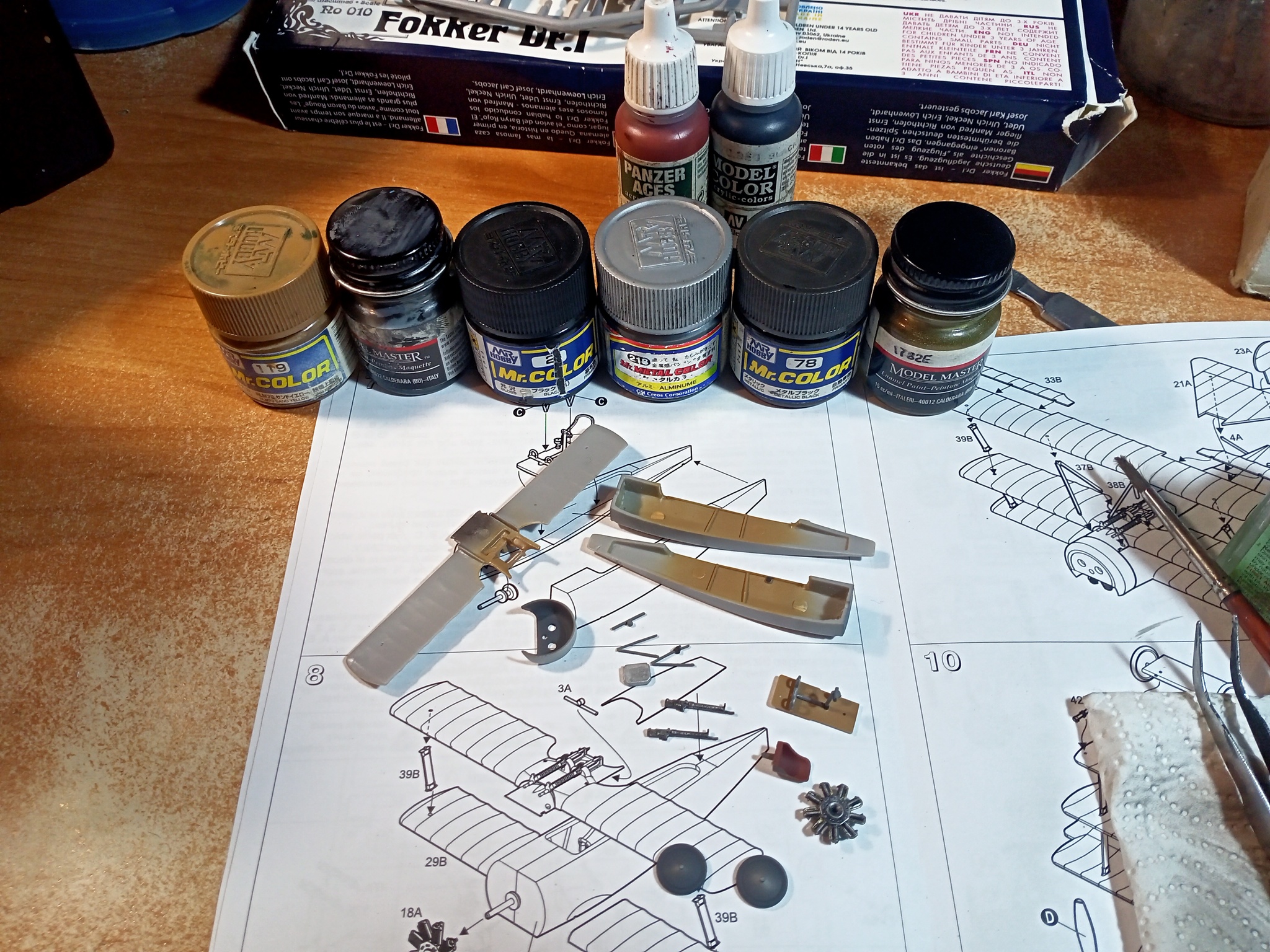

О создании: Сборка деталей на обычный и сверхтекучий модельный клей, с металлом и нитью работал цианоакрилатом-гелем. Обработка скальпелем, пилками и фрезером. Окраска интерьера акрилами и эмалями аэрографом и кистью, никаких эффектов не делалось, но добавлена декаль компаса, оставшаяся от "Эдуарда". Мотор - чёрный металлик с обработкой сухой кистью алюминием, коллекторы окрашены в цвет латуни. Так же пулемёты.

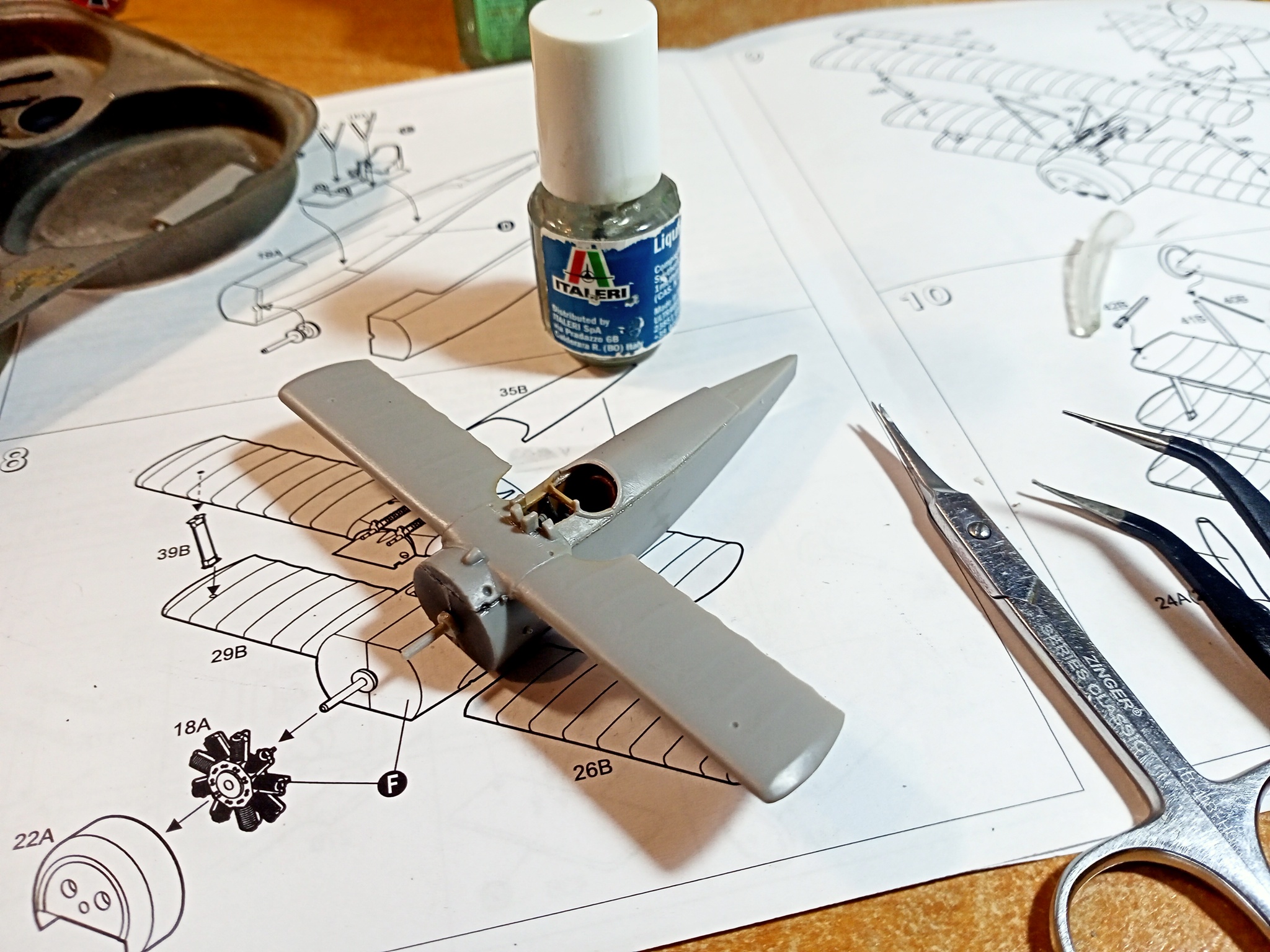

Склеиваем фюзеляж, зашкуриваем перепад на нижней поверхности, устанавливаем среднее крыло...

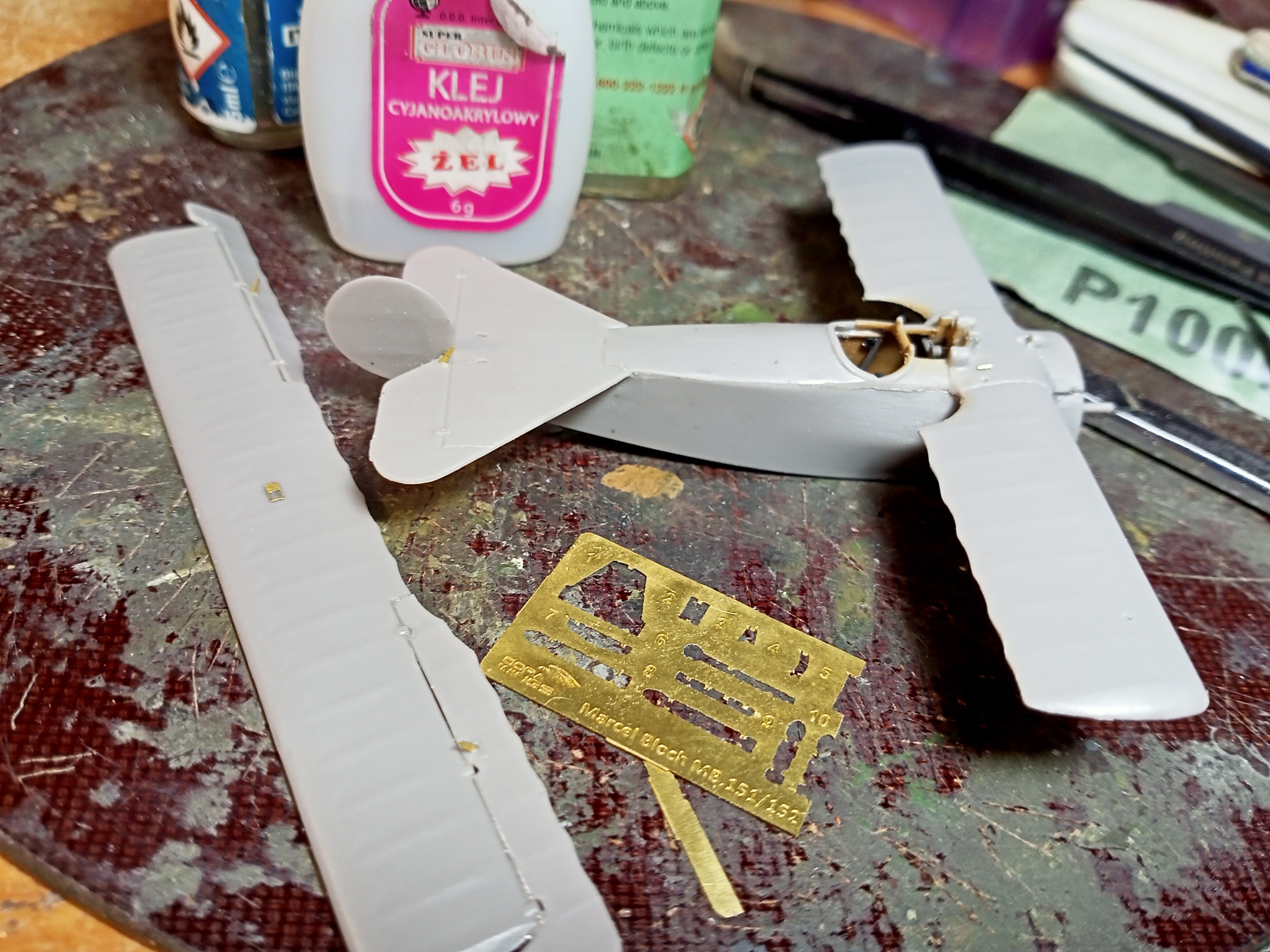

Отсутствие рулевых тяг резало мне глаза и я решил их добавить. Изначально это планировались детальки из тянутого литника, но потом я решил использовать фототравление. Точнее, рамку от него. Вырезаны 10 треугольничков, также в запасах найдены 5 готовых деталей, которые можно использовать в данной стройке для имитации креплений крыльев и прямоугольного лючка на верхней поверхности крыла-парасоля.

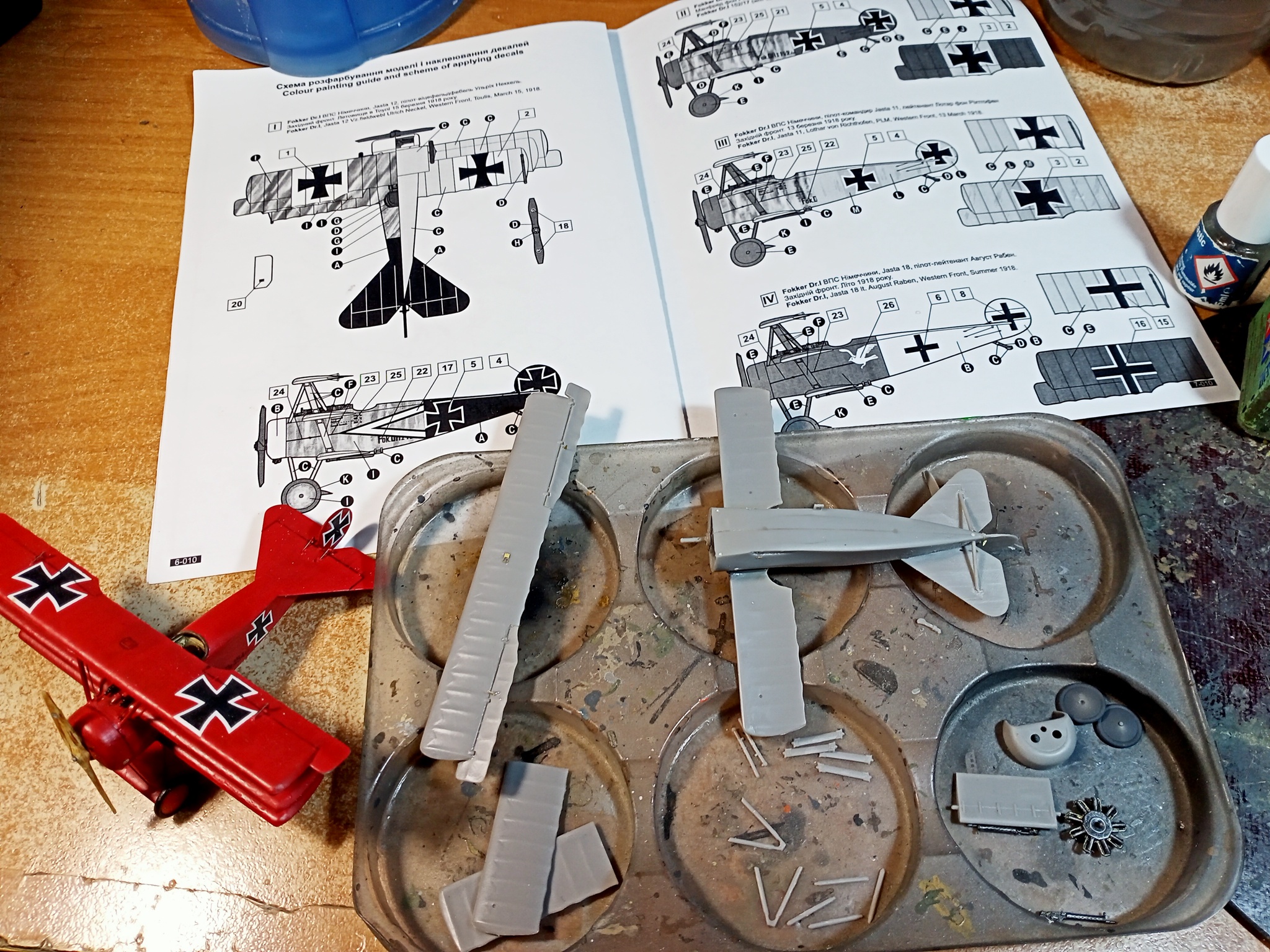

Вот в таком виде самолёт отправляется на покраску

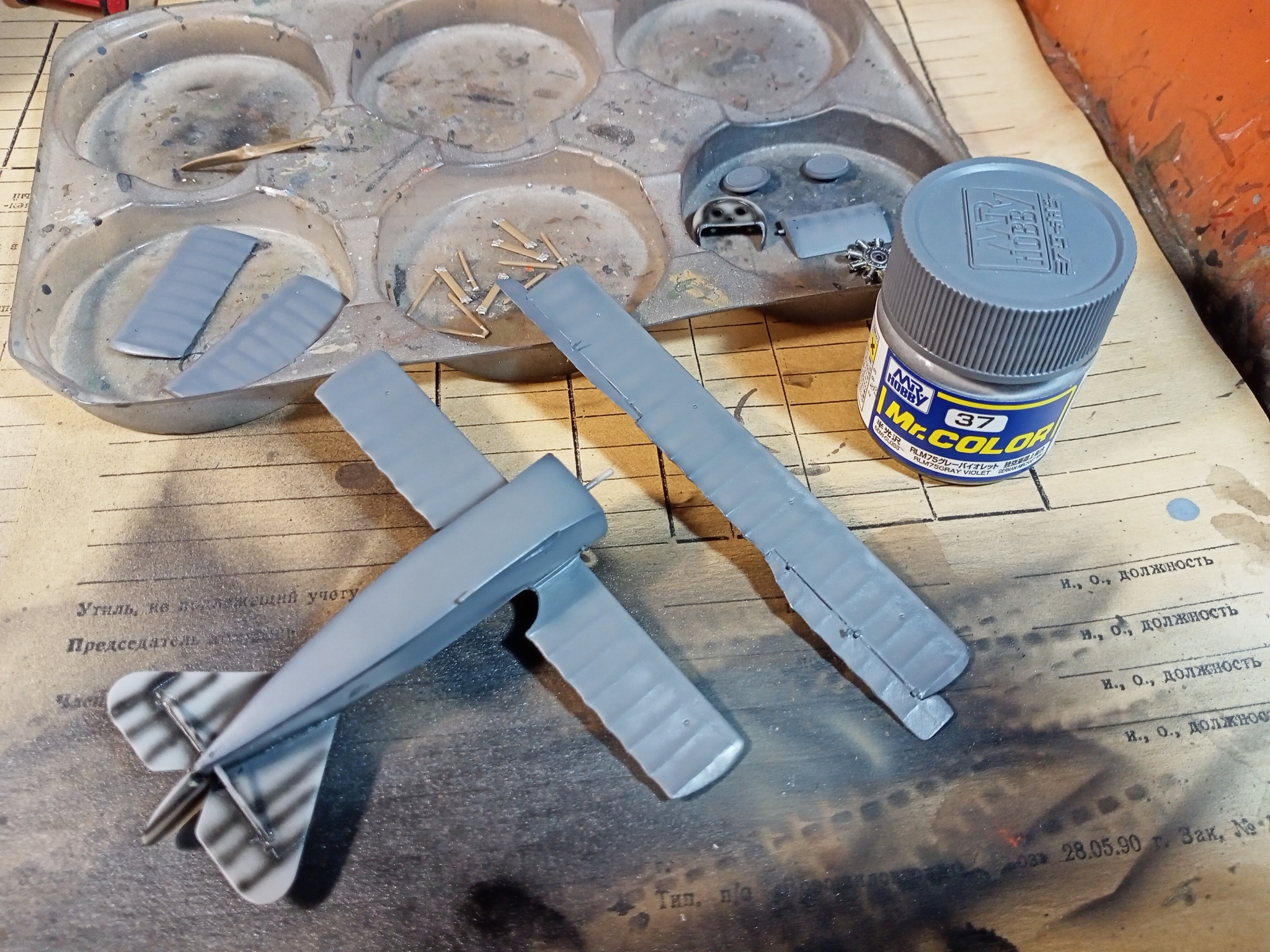

В цвет дерева и алюминия окрашены стойки и распорки, а также винт. По винту полусухой кистью сделаны мазки коричневым для имитации волокон древесины. По модели сделан чёрный прешейдинг. На оливковые (в будущем) и серые поверхности надут серо-стальной цвет.

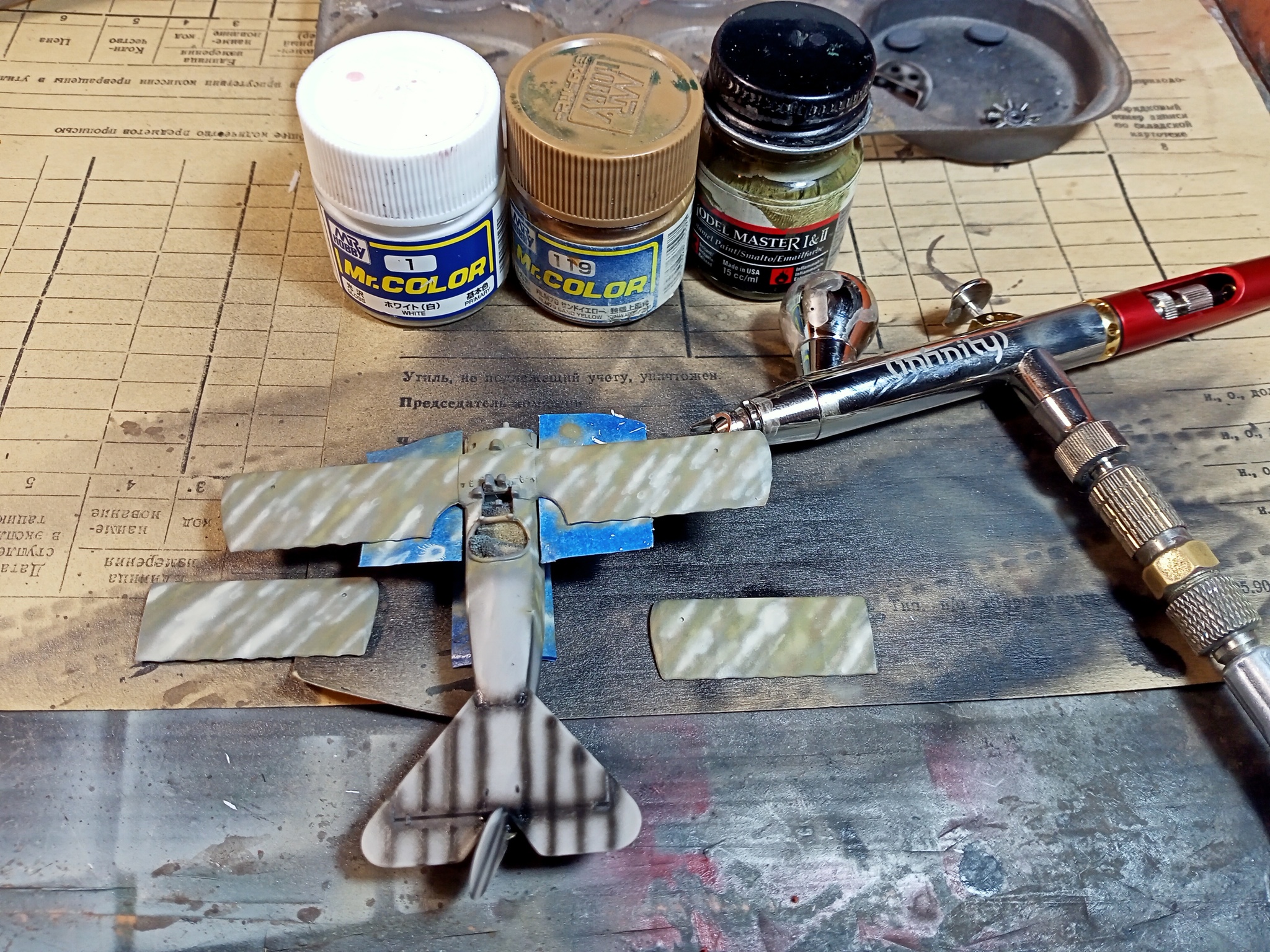

Изобретаю, как создать нужный эффект для оливкового цвета. Нашёл информацию, что этот "камуфляж" наносился в частях - на заводской серый цвет накладывали неравномерные мазки оливковой краски отжатой кистью. По фюзеляжу - сверху вниз, по крыльям - наискось. На коробке производитель очень красиво нарисовал эту полосатость, но я не знал, как добиться такого же вида на модели. Я решил использовать аэрограф Infinity с соплом 0.15 мм и надуть тонкие неравномерные полоски и мазки оливкового, песочно-коричневого и белого цветов (примерно в той гамме, как на коробке). Получилось неплохо, но не совсем то.

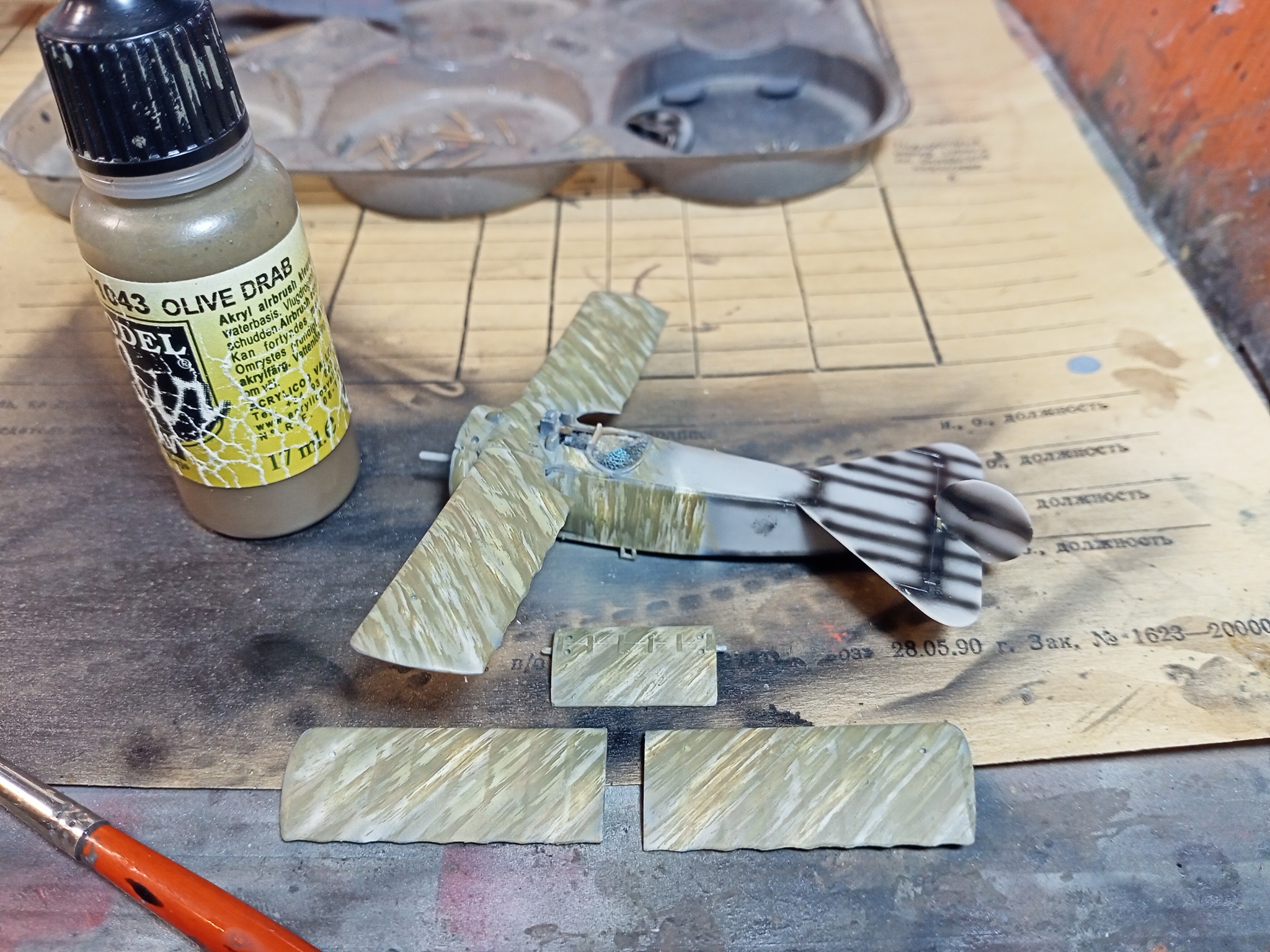

Тогда я решил поступить тем же методом, как и в оригинале. Довольно широкую кисть я смочил коричневатого оттенка акрилом Vallejo Air Olive Drab, промокнул кисть о салфетку, и энергичными движениями стал наносить мазки. Подобным образом я красил пропеллер. Получившимся эффектом очень доволен!

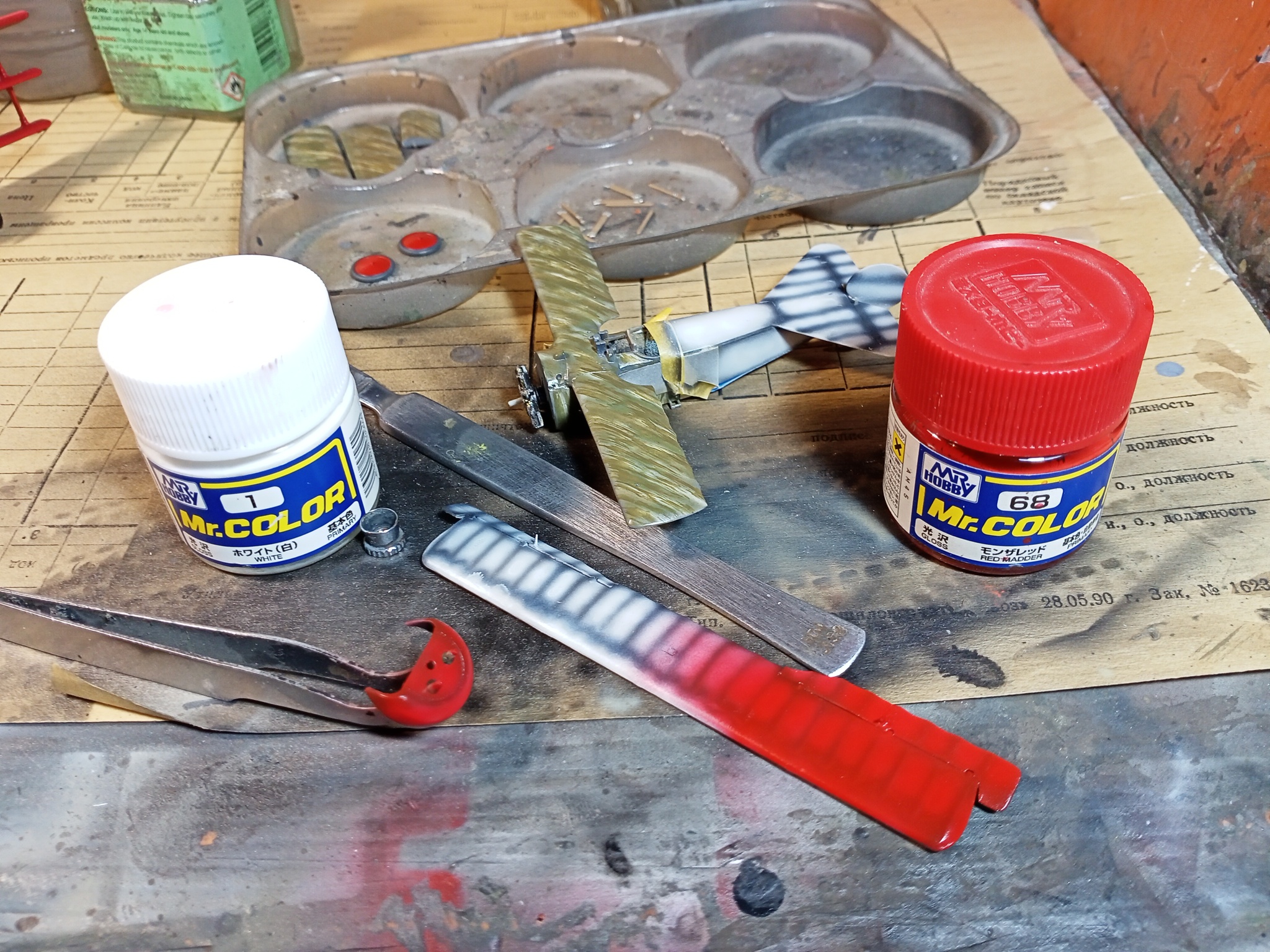

Оливковый цвет замаскирован, сделаны высветления белым цветов, наносим слой красного, точнее Red Madder. Обожаю этот цвет!

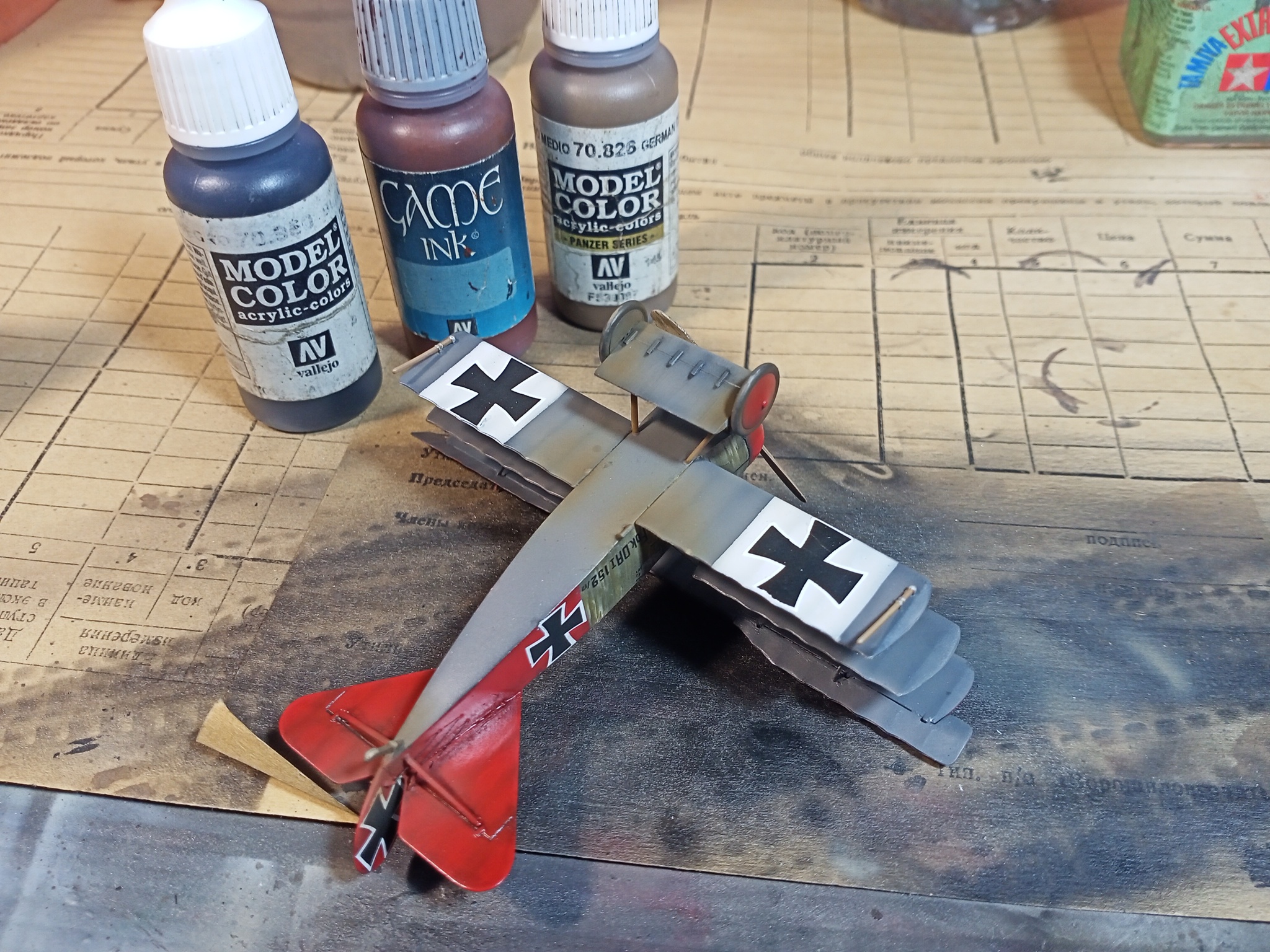

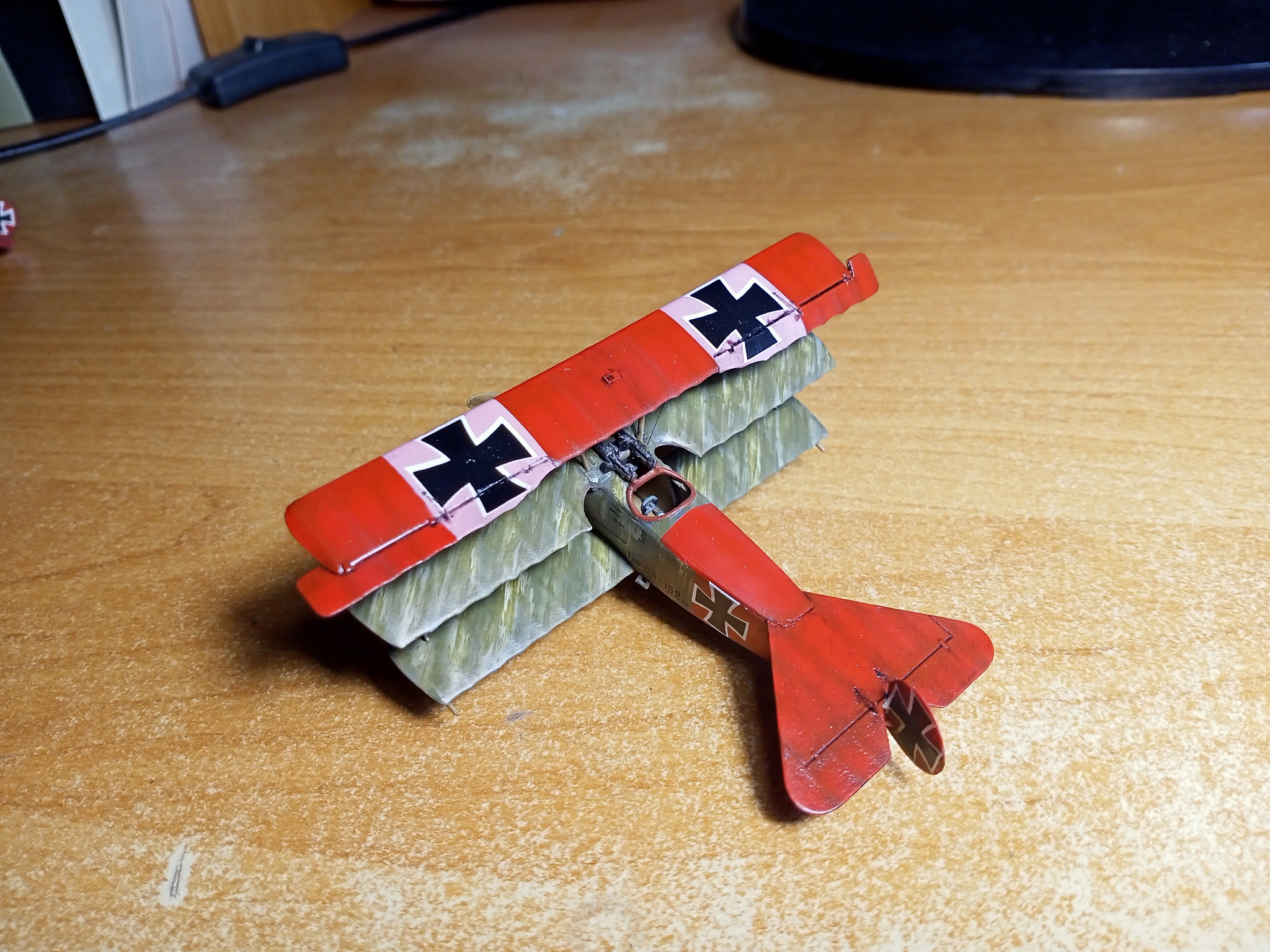

С помощью масок окрасим шевроны. Снизу белый, тут всё ясно. А вот сверху розовый. Признаюсь, розовой краски у меня нет, да и ради одного элемента одной модели покупать столь невостребованный в моделизме цвет я не хотел. Я включил логику и решил, что Манфред вряд ли был гламурным парнем, и шевроны наверняка планировались белыми, но как это прекрасно известно моделистам, при нанесении белой краски на красную проступает розовый! Потому я просто добавил в белый немножечко того же Red Madder и получил такой нежный оттенок.

Продолжим сборку, попутно подгоняя уже окрашенные элементы.... Кистью окрасим мелочёвки.

Задуем модель слоем глянца и нанесём декали с помощью Tamiya Mark Fit Strong. Точнее, попытаемся, с недоумением обнаружим, что эта химия на декали не действует, и продолжим без нее.

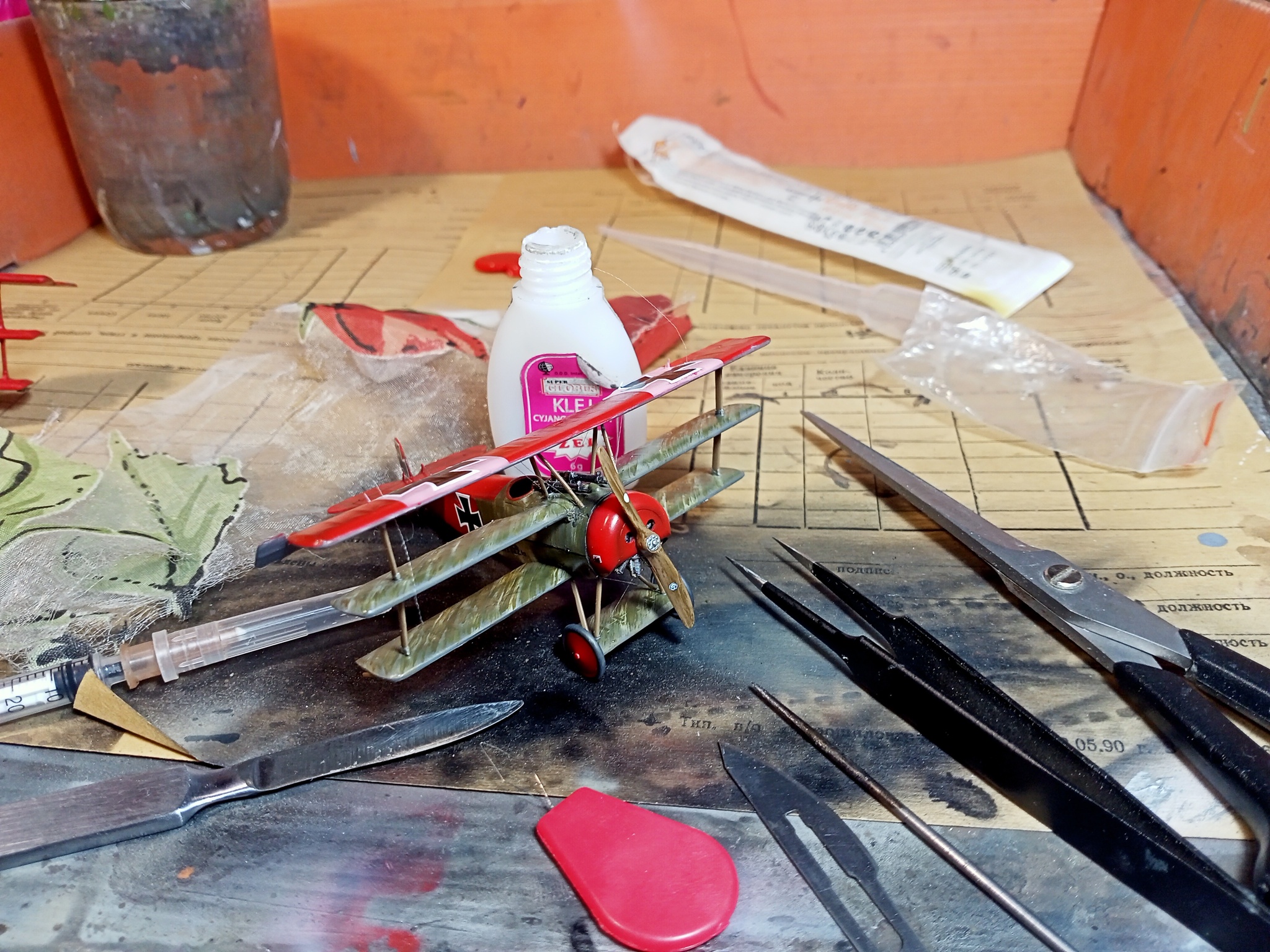

Стоечки для рулевых тяг мы сделали из фототравления. А как же сами тяги? Их я делаю из нити, выдернутой из кусочка шторы. Клею на цианоакрилат-гель, срезаю скальпелем, окрашиваю кистью чёрной красочкой. По-моему, получилось довольно масштабно. На прошлом Драйдеккере я использовал гитарную струну, и ниточка от шторы выглядит в миллион раз изящнее. Конечно, процесс их установки требует моральной подготовки......

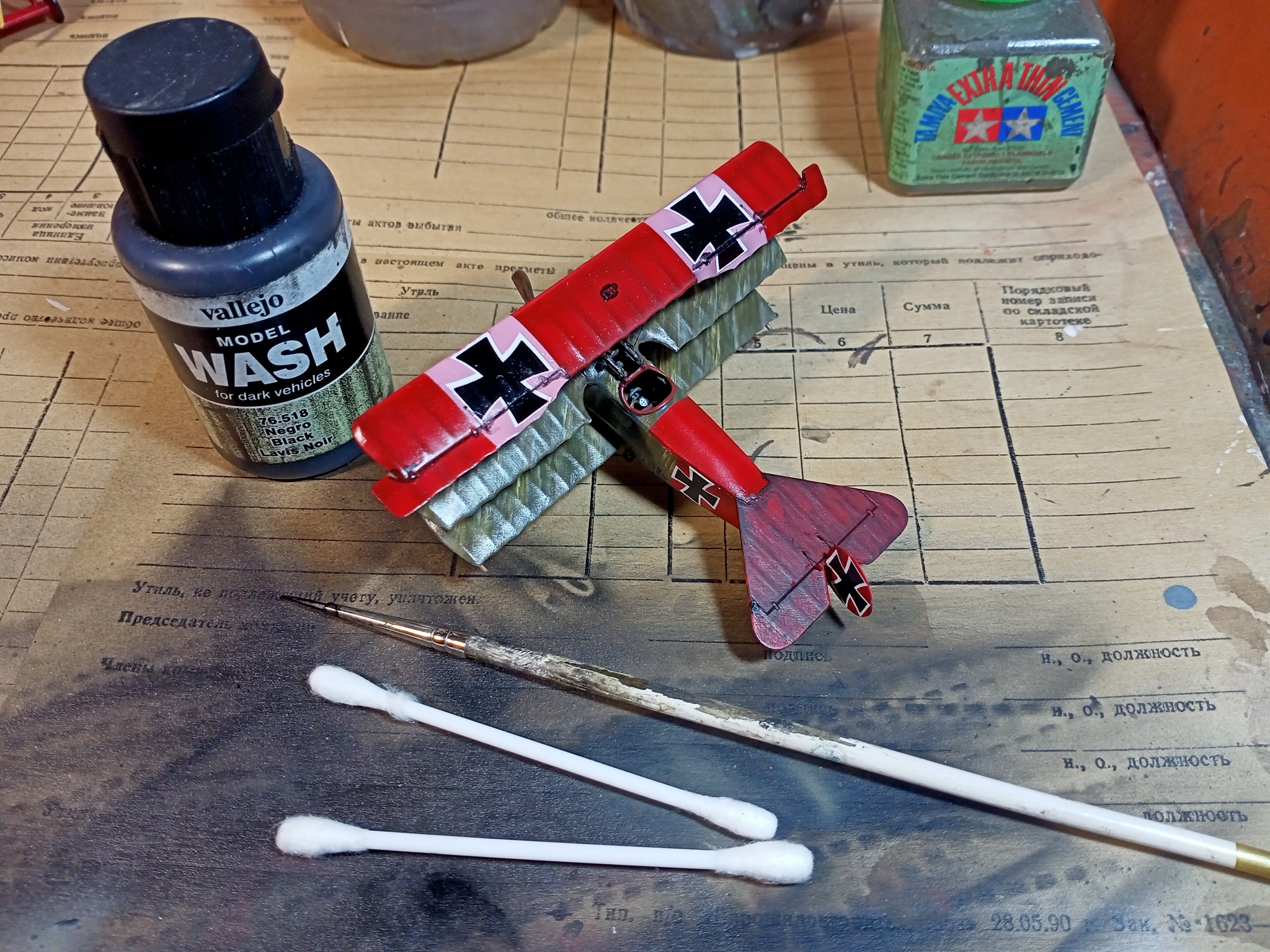

Поверх ещё одного слоя глянца немного акриловой чёрной смывочки.

Затем слой полуматового лака на серые и оливковые поверхности (красные оставлены глянцевыми), и надуем аэрографом минимальное запыление на нижние поверхности в районе шасси и чуть-чуть закоптим позади выхлопных труб.

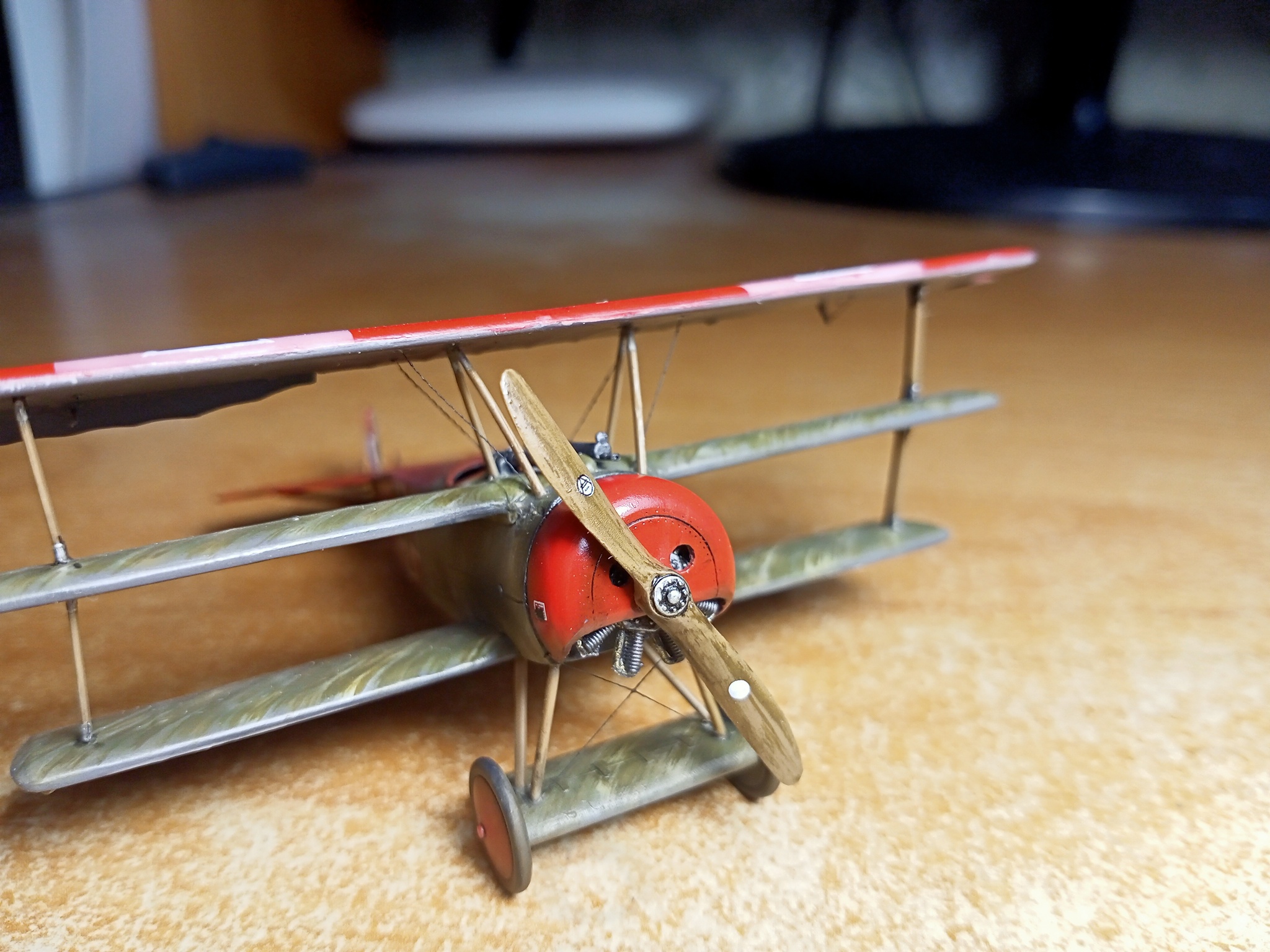

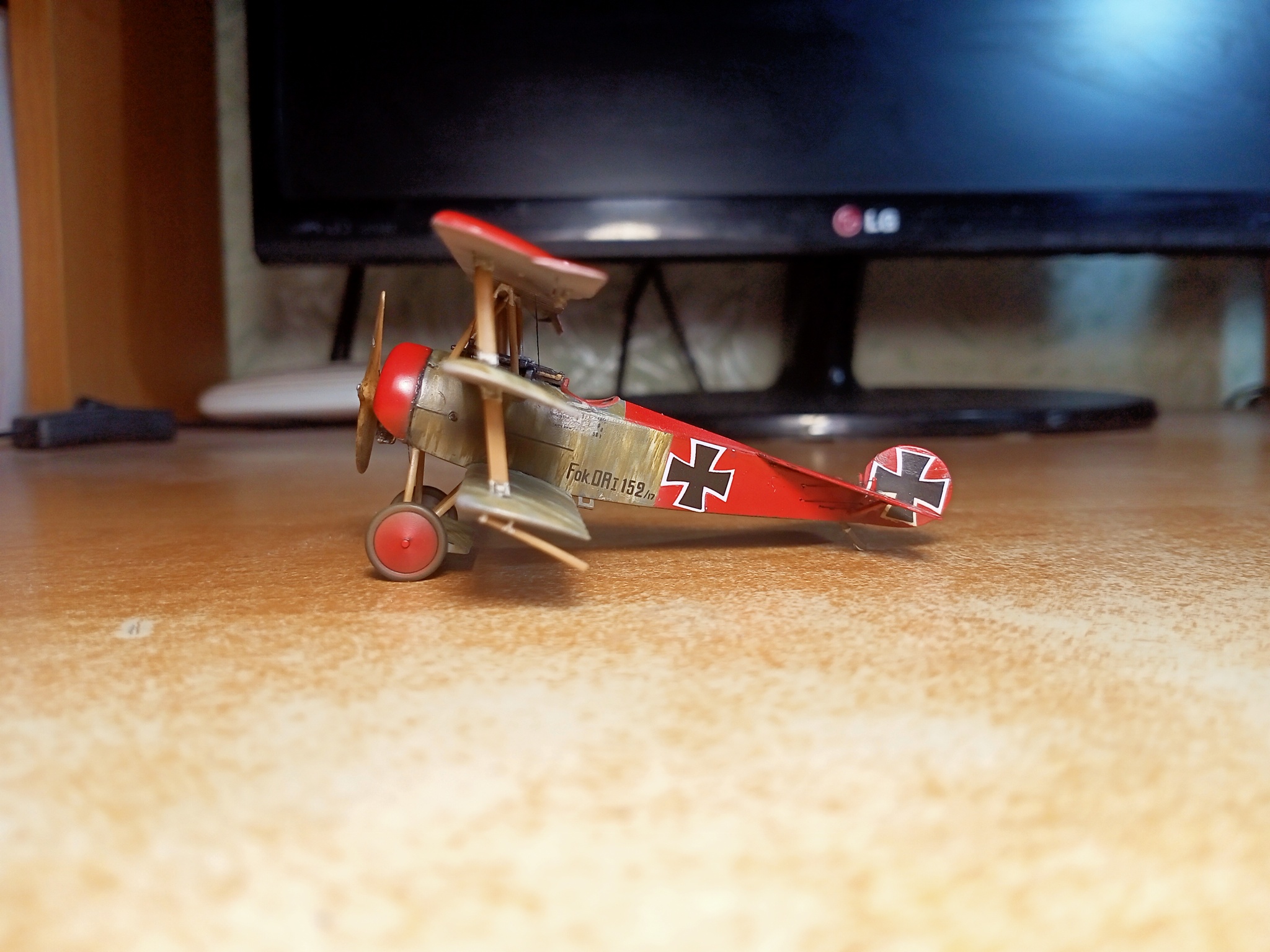

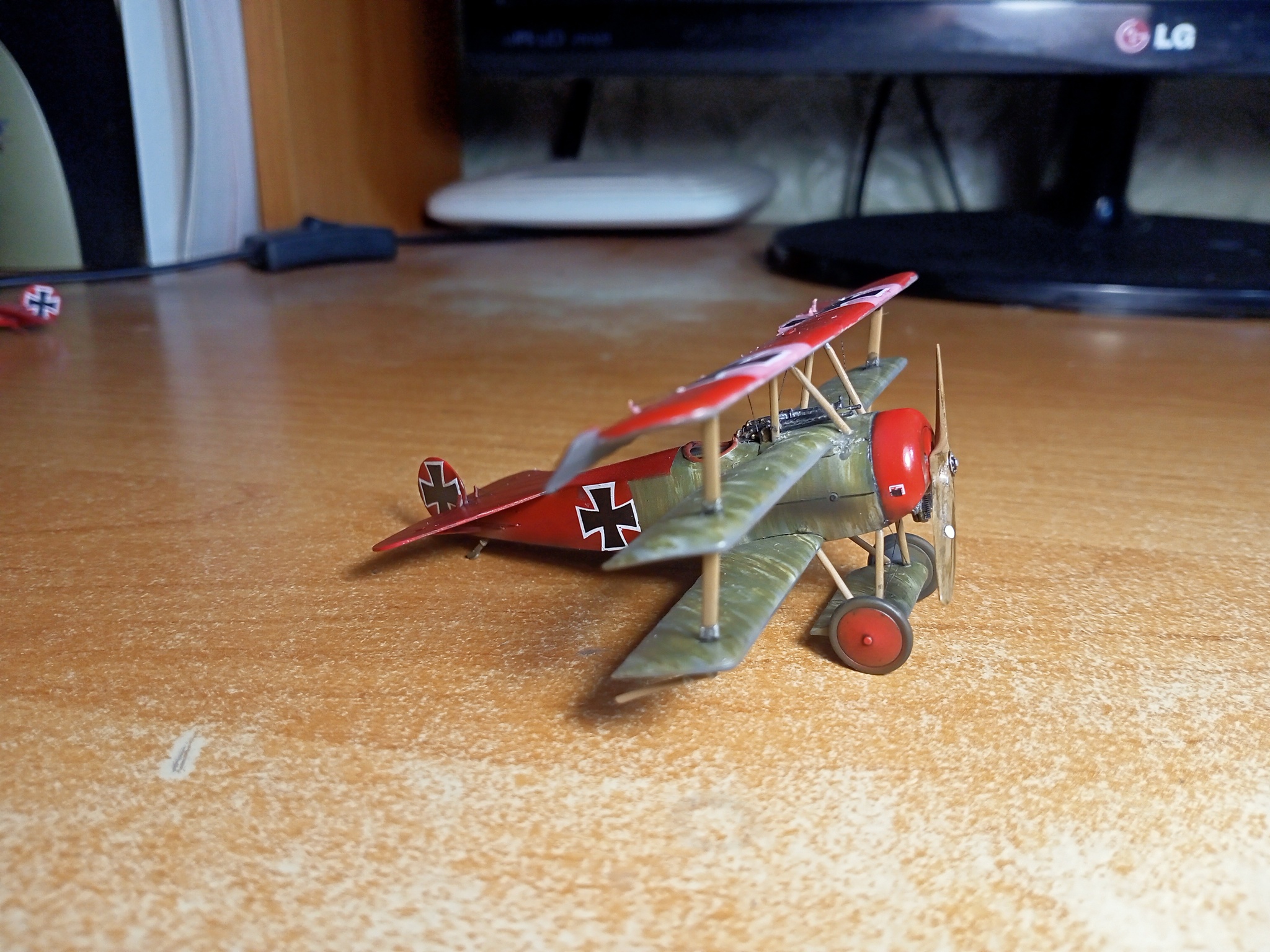

Получаем такого малыша!

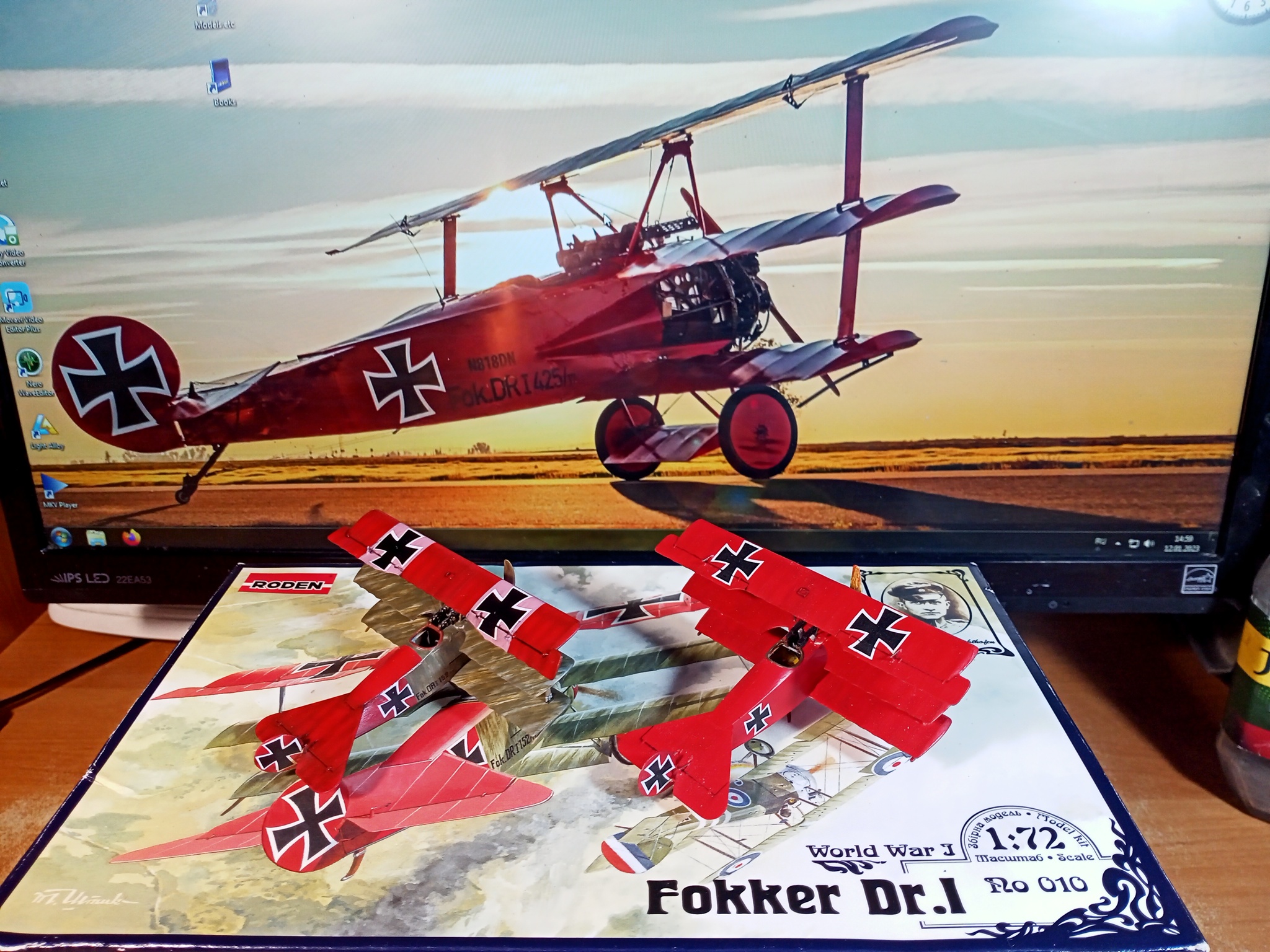

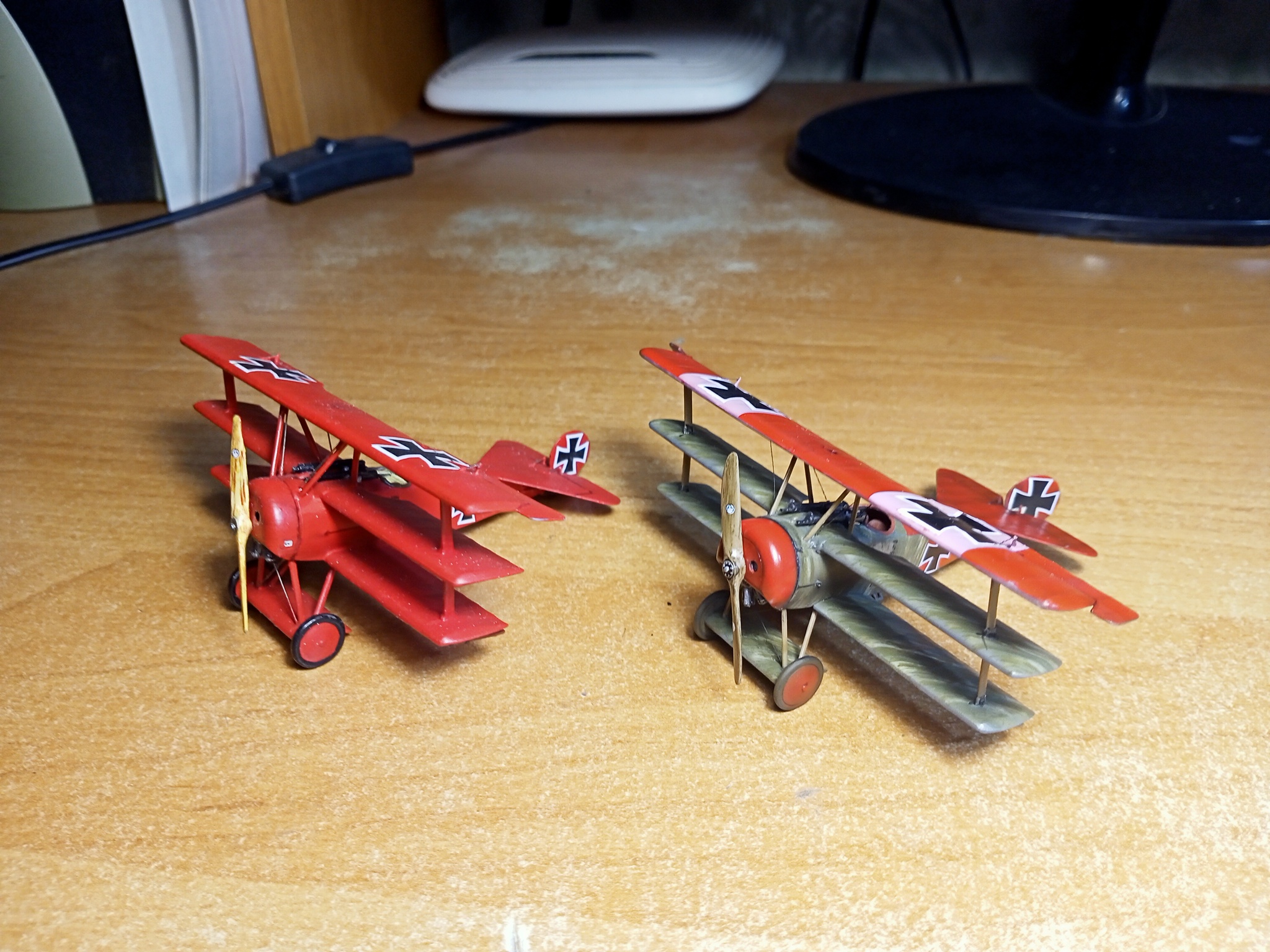

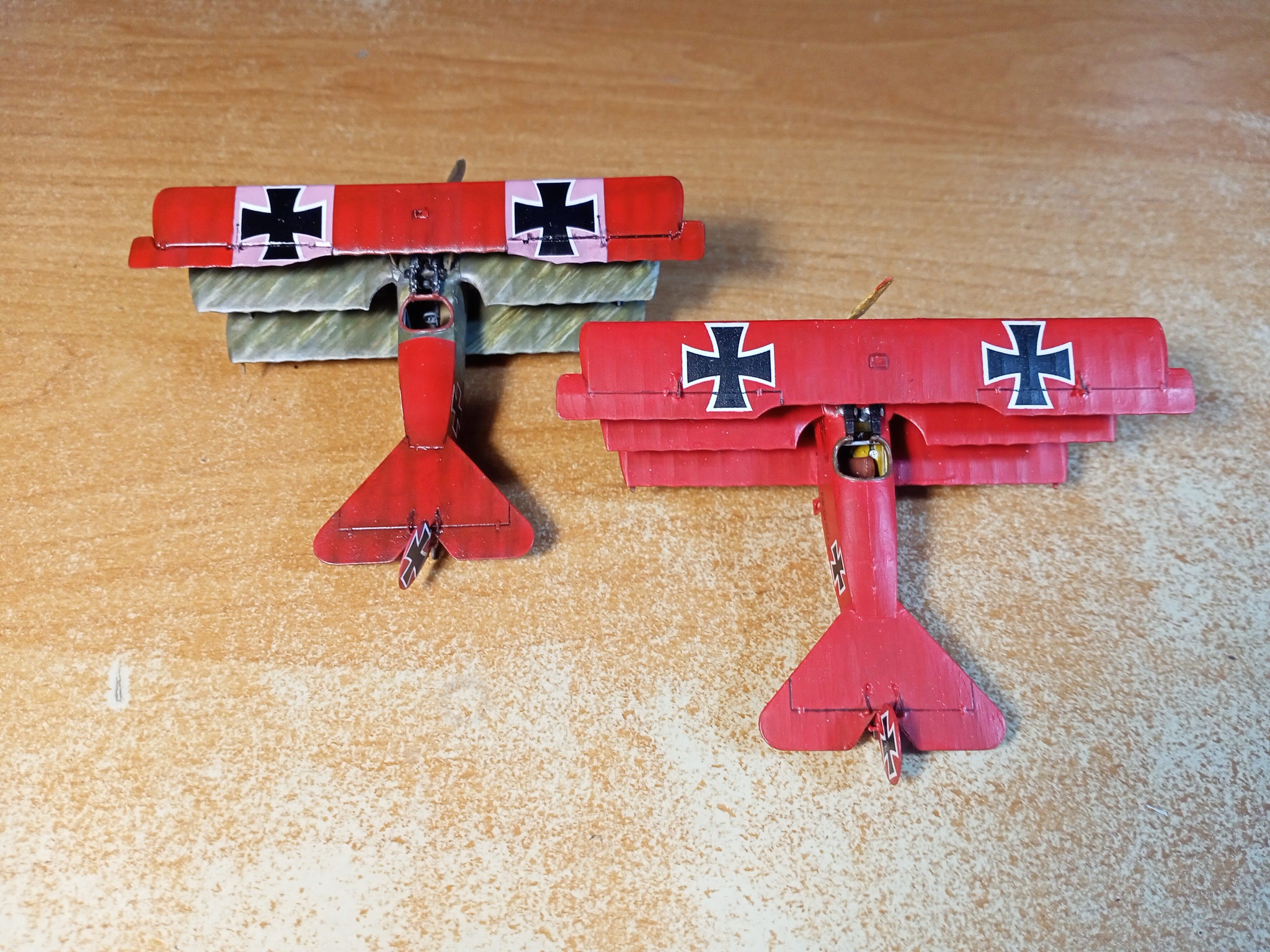

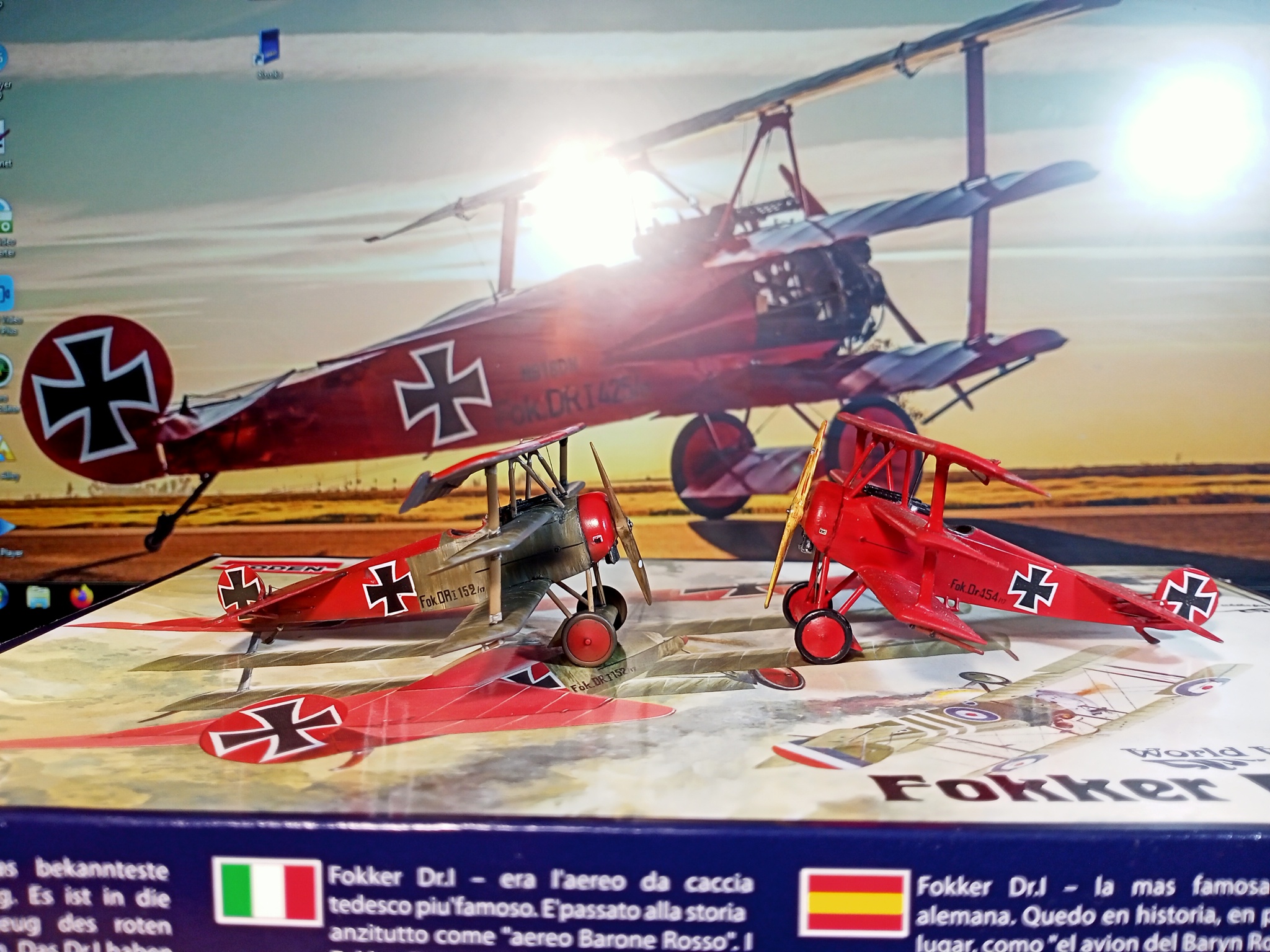

А вот так выглядит в паре со старым образцом (работа закончена 14.04.2019):
